Merkki	BLAUPUNKT
Malli	TORONTO 400 BT
Tuotetyyppi	Autoradio
Virransyöttö	10,5 - 14,4 V (max. virta 10 A)
Lepovirrankulutus	< 3,5 mA
Sinimuotoinen lähtöteho	4 x 26 W (14,4 V, 4 Ω)
Maksimiteho	4 x 50 W
FM-aaltoalueet	87,5 - 108 MHz (Eurooppa/Thaimaa), 87,7 - 107,9 MHz (USA/Etelä-Amerikka)
AM-aaltoalueet	531 - 1602 kHz (MW); 153 - 279 kHz (LW, Eurooppa)
FM-kaistanleveys	30 - 15 000 Hz
CD-kaistanleveys	20 - 20 000 Hz
Luettavat formaatit	CD-ääni, CD-R/RW, MP3, WMA, USB-tiedostot (FAT32)
Bluetooth	Hands-free-puhelintoiminto ja äänen suoratoisto (lyhyt kantama, jopa 5 pariliitettyä laitetta)
Liitännät	CD-asema, etu-USB, etu-AUX-IN-liitin, taka-AUX-tulo, 4-kanavaiset esivahvistinlähdöt (2 V)
Etupaneeli	Irrotettava, ohjauspainikkeilla ja taustavalaistulla näytöllä
Radion toiminnot	RDS, PTY, Travelstore, 5 aseman muisti per taso (FM1, FM2, FMT, AM, AMT)
Äänisäädöt	Bassot, diskantit, tasapaino, etu-takasäätö, X-Bass, 3-kaistainen taajuuskorjain, esiasetukset Pop/Rock/Classic
Näyttö	Taustavalaistu näyttö värisäädöllä (4096 väriä) ja päivä/yö-kirkkaudella
Mitat	1-DIN-vakio (182 x 53 x 160 mm, arvio)
Paino	Noin 0,5 kg (arvio)
Turvallisuusohjeet	Luokan 1 laser, älä avaa, kohtuullinen äänenvoimakkuus turvallisuuden vuoksi
Huolto ja puhdistus	Puhdista kuivalla tai kevyesti kostealla liinalla; alkoholi etupaneelin koskettimille
Toimitukseen sisältyvät tarvikkeet	Käyttöohje, etupaneelin kotelo, tukikehys, pieniä osia, irrotustyökalut, USB-kaapeli
Takuu	Valmistajan takuu Euroopan unionissa; ota yhteyttä Blaupunktiin avun saamiseksi

Usein kysytyt kysymykset - TORONTO 400 BT BLAUPUNKT

Kuinka pariliittää puhelin Bluetoothin kautta?

Valitse Bluetooth-valikosta PAIR ja sitten PHONE. Autoradiosta tulee havaittava nimellä TORONTO 400 BT noin 2 minuutin ajaksi. Etsi laite puhelimellasi ja syötä PIN-koodi 1234, joka näkyy näytössä. Pariliitos vahvistetaan PAIRED ja sitten CONNECTED -ilmoituksella.

Kuinka asettaa kello?

Avaa käyttäjävalikko painamalla MENU·OK, valitse CLOCKSET painikkeilla ▼/▲, paina sitten ► päästäksesi alivalikkoon. Käytä painikkeita ◄/► siirtyäksesi tuntien ja minuuttien välillä ja ▼/▲ säätääksesi. Vahvista MENU·OK:lla. Voit myös valita 12h tai 24h -näyttötavan 12H/24H MODE -valikosta.

Voinko toistaa MP3-tiedostoja USB-tikulta?

Kyllä, liitä FAT32-muotoiltu USB-tikku etu-USB-porttiin (mukana tuleva USB-johto). Autoradio toistaa MP3- ja WMA-tiedostoja. USB-lähde tulee näkyviin lähdeluetteloon (SRC-painike). Kansiot ja soittolistat (M3U, PLS) tuetaan myös.

Kuinka tallentaa radioasema?

Valitse aaltoalue (FM1, FM2 jne.) V/A-painikkeella. Aseta haluttu asema manuaalisesti tai haulla. Paina jotakin esivalintapainikkeista 1–5 ja pidä sitä painettuna noin 2 sekuntia tallentaaksesi. Asema voidaan sitten kutsua painamalla vastaavaa painiketta lyhyesti.

Kuinka säätää ääntä (taajuuskorjain)?

Siirry äänivalikkoon MENU·OK:n kautta ja valitse AUDIO. Sieltä löydät Bass-, Treble-, Balance-, Fader- ja X-Bass-säädöt. Edistyneisiin säätöihin mene ENHANCED-tilaan, jossa voit säätää 3-kaistaista taajuuskorjainta (E-Bass, E-Middle, E-Treble) ja valita esiasetuksia kuten POP, ROCK tai CLASSIC.

Irtoaako etupaneeli? Miten?

Kyllä, etupaneeli on irrotettava varkauden estämiseksi. Irrota se painamalla vasemmassa yläkulmassa olevaa lukituksen avauspainiketta (①). Vasen puoli nousee, vedä sitten etupaneelia tästä reunasta. Kiinnitä se työntämällä oikea puoli runkoon ja paina vasen puoli kiinni, kunnes se napsahtaa.

Mitä tehdä, jos CD ei toistu?

Tarkista, ettei CD ole naarmuuntunut tai kopiosuojattu. Käytä vain standardikokoisia (12 cm) CD-levyjä, joissa on Compact Disc -logo. Jos CD ERROR -virhe tulee näkyviin, CD poistetaan automaattisesti 2 sekunnin kuluttua. Älä aseta epäsäännöllisen muotoisia (shape CD) tai minikokoisia (8 cm) CD-levyjä – ne voivat vahingoittaa levysoitinta.

Kuinka aktivoida liikennetiedotteet (RDS-TMC)?

Virittimen EUROPE-alueella FM-asemat, jotka lähettävät liikennetiedotteita (RDS), voivat olla seurattavissa. Ota TRAF-toiminto käyttöön käyttäjävalikossa (asetus TRAF = ON). Kun liikennetiedote lähetetään, TRAFFIC tulee näkyviin ja nykyisen lähteen ääni vaimenee. Tiedotteiden äänenvoimakkuutta voidaan säätää TA VOL:n kautta käyttäjävalikossa.

Voinko liittää ulkoisen vahvistimen?

Kyllä, autoradiossa on 4 esivahvistinlähtöä (2 V) ulkoisen vahvistimen liittämistä varten. Katso asennuskaavio käyttöohjeen lopusta. Varmista napaisuuden oikeellisuus ja ettei suositeltu kaapelipoikkipinta-ala (1,5 mm²) ylity. Ulkoisten laitteiden maadoitusta ei saa kytkeä autoradion maadoitukseen.

Kuinka palauttaa tehdasasetukset?

Käyttäjävalikossa valitse vaihtoehto NORMSET (saatavilla virittimen EUROPE-alueella). Paina MENU·OK ja pidä sitä painettuna yli 4 sekunnin ajan. NORM ON -näyttö vahvistaa palautuksen. Autoradio käynnistyy uudelleen oletusasetuksilla. Tallennetut asemat ja muut henkilökohtaiset asetukset poistetaan.

KÄYTTÖOHJE TORONTO 400 BT BLAUPUNKT

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

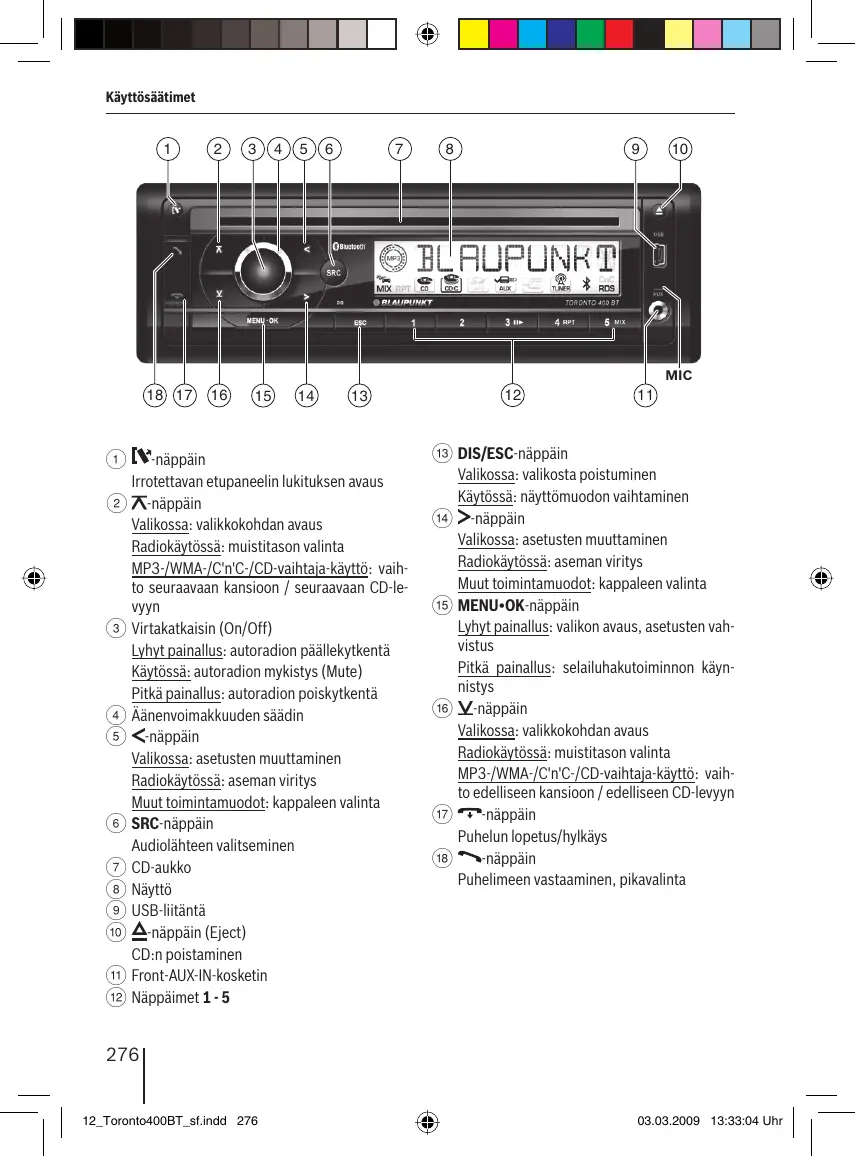

1 N-näppäin Irrotettavan etupaneelin lukituksen avaus 2 A-näppäin Valikossa: valikkokohdan avaus Radiokäytössä: muistitason valinta MP3-/WMA-/C'n'C-/CD-vaihtajakäytössä: vaihto seuraavaan kansioon / seuraavaan CD-levyyn 3 Virtakatkaisin (On/Off) Lyhyt painallus: autoradion päällekytkentä Käytössä: autoradion mykistys (Mute) Pitkä painallus: autoradion poiskytkentä ④ Äänenvoimakkuudensäädin 5 <näppäin Valikossa: asetusten muuttaminen Radiokäytössä: aseman viritys Muut toimintamuodot: kappaleen valinta ⑥ SRC-näppäin Audiolähteen valitseminen ⑦ CD-aukko 8 Näyttö ⑨ USB-liitäntä 10 △näppäin (Eject) CD:n poistaminen (1) Front-AUX-IN-kosketin ⑫ Näppäimet 1-5

13 DIS/ESC-näppäin Valikossa: valikosta poistuminen Käytössä: näyttömuodon vaihtaminen 14> -näppäin Valikossa: asetusten muuttaminen Radiokäytössä: aseman viritys Muut toimintamuodot: kappaleen valinta (15) MENU·OK-näppäin Lyhyt painallus: valikon avaus, asetusten vahvistus Pitkä painallus: selailuhakutoiminnon käynnistys 16 V-näppäin Valikossa: valikkokohdan avaus Radiokäytössä: muistitason valinta MP3-/WMA-/C'n'C-/CD-vaihtajakäytössä: vaihto edelliseen kansioon / edelliseen CD-levyyn 17-näppäin Puhelun lopetus/hylkäys 18 näppäin Puhelimeen vastaaminen, pikavalinta

Turvallisuusohjeita 278

Käytetyt tunnukset 278

Liikenneturvallisuus. 278

Yleiset turvallisuusohjeet. 278

Vaatimustemmukaisuusvakuutus. 278

Puhdistusohjeet 279

Hävitysohjeet. 279

Toimitussisältö 279

Erikoisvarusteet (eivät kuulu toimitussisältöön) 279

Käyttöönotto 280

Etupaneelin kiinnitys/irrotus 280

Viritysalueen säätäminen 280

Kytkeminen päälle/pois 280

Äänenvoimakkuus 281

Demo-tilan kytkeminen päälle/pois 281

Versionumeron näyttäminen 281

Liikenneradio 281

Radiokäyttö 282

RDS 282

Vaihtaminen radiokäyttöön 282

Muistitason valinta 282

Kanavien viritys 282

Aseman tallentaminen/tallennetun aseman avaaminen 283

Radioasemien esittelysoitto 283

Asemien automaattinen tallennus (Travelstore) 283

PTY. 283

Näytötavan valinta 284

CD-/MP3-/WMA-/C'n'C-/

CD-vaihtaja-käyttö 284

Perustiedot 284

Vaihto CD-/MP3-/WMA-/C'n'C-/ CD-vaihtaja-käyttöön 285

CD:n laittaminen laitteeseen 286

CD-levyn poistaminen 286

USB-tietovälineen kytkeminen/ irrottaminen 286

Kappaleen valinta. 286

Kansion/CD-levyn valinta (vain MP3-/ WMA-/C'n'C- tai CD-vaihtaja-käytössä) ....286

Nopeahaku 287

Toiston keskeytys 287

Soittolistamoodi (vain MP3-/WMA-käytössä) 287

Kaikkien kappaleiden esittelysoitto 287

Kappaleiden satunnaisotto 287

Yksittäisten kappaleiden, CD-levyjen tai hakemistojen jatkuva soittaminen.....288

Näytötavan valinta 288

Bluetooth 288

Bluetooth®-valikko 289

Laitteen pariliitäntä ja yhteyden muodostaminen. 289

Puhelintoiminnot. 290

Bluetooth®-Streaming-käyttö 291

Muut Bluetooth®-valikossa olevat toiminnot .292

Ulkoiset audiolähteet 293

Front-AUX-IN-kosketin 293

Taustapuolella oleva AUX-tulo. 293

Äänensävyasetukset 294

Audiovalikon avaaminen ja valikosta poistuminen 294

Asetuksen tekeminen audiovalikossa.....294

Laajennetun audiovalikon avaaminen ja valikosta poistuminen. 295

Asetuksen tekeminen laajennetussa audiovalikossa 295

Käyttäjäasetukset. 296

Käyttäjävalikon avaaminen ja valikosta poistuminen 296

Asetuksen tekeminen käyttäjävalikossa....296

Tehdasasetukset 299

Hyödyllisiä tietoja 300

Takuu 300

Korjaus-/noutopalvelu 300

Tekniset tiedot 300

Asennusohjeet 381

Turvallisuusohjeita

Tämä autoradio on valmistettu tekniikan viimeisimmän tason mukaan ja hyväksyttyjen turvallisuusteknisten säännösten mukaisesti. Siitä huolimatta voi syntyä vaaroja, jos et noudata tässä ohjekirjassa annettuja turvallisuusohjeita.

Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla autoradion asennus ja käyttö sujuu helposti ja turvallisesti.

Lue tämä ohjekirja kokonaan ja huolellisesti läpi ennen kuin käytät autoradiota. - Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. - Jos luovutat autoradion toiselle henkilölle, anna tämä ohjekirja laitteen mukana.

Noudata myös niiden laitteiden ohjeita, joita käytät yhdessä tämän autoradion kanssa.

Käytetyt tunnukset

Tässä käyttöohjekirjassa käytetään seuraavia tunnuksia:

VAARA!

Varoittaa loukkaantumisvaarasta

VAARA!

Varoittaa CD-soittimen vaurioitumisvaarasta

CE-merkkiä käytetään EU-direktiivien noudattamisen tunnuksena.

Menettelyvaiheen tunnuksena - Listan tunnuksena

Liikenneturvallisuus

Noudata seuraavia liikenneturvallisuuteen liittyviä ohjeita:

Käytä laitetta niin, että pystyt aina ohjaamaan ajoneuvoa turvallisesti. Epävarmassa tapauksessa pysähdy sopivaan kohtaan ja käytä laitetta auton seisoessa.

• Irrota tai asenna etupaneeli vain silloin, kun auto seisoo paikallaan.
• Kuuntele laitetta kohtuullisella äänenvoimakkuudella, jotta vältät kuulovauriot ja pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Mykistystaukojen aikana (esim. vaihdettaessa audiolähdettä) äänenvoimakkuuden muuttuminen ei ole kuultavissa. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana.

Yleiseturvallisuusohjeet

Noudata seuraavia ohjeita, jotta sinulle ei aiheudu mitään vammoja:

• Älä avaa tai muuta laitetta. Laite on varustettu Class-1-laserilla, joka voi vaurioittaa silmiä.
• Älä korota äänenvoimakkuutta mykistystaukojen aikana, esim. audiolähdettä vaihdettaessa. Äänenvoimakkuuden muuttumista ei voi kuulla mykistyksen aikana.

Tarkoituksenmukainen käyttö

Tämä autoradio on tarkoitettu käytettäväksi 12 V sähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DIN-aukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus.

Asennusohjeet

Saat asentaa tämän autoradion itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita.

Vaatimustenmukaisuusvakuutus

Täten Blaupunkt GmbH vakuuttaa, että tämä autoradio Toronto 400 BT täyttää direktiivin 1999/5/EY perusvaatimukset ja muut asiaankuuluvat määräykset.

Puhdistusohjeet

Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia aineita, jotka syövyttävät autoradion pintaa.

• Käytä autoradion puhdistukseen vain kuivaa tai lievästi kostutettua liinaa.
• Puhdista tarvittaessa etupaneelin koskettimet pehmeällä, puhdistusalkoholilla kostutetulla liinalla.

Hävitysohjeet

Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana!

Toimita käytöstä poistettu laite kierrätyspisteeseen.

Toimitussisältö

Toimitukseen sisältyy:

1 autoradio, 1 käyttö-/asennusohjekirja, 1 kotelo etupaneelin säilyttämiseen, 1 asennuskehys, 1 pienosasarja, 2 irrotustyökalua, 1 USB-liitäntäjohto

Huomautus:

Suosittelemme käyttämään alkuperäisiä Blaupunkt-lisätarvikkeita (www.blaupunkt.com).

Erikoisvarusteet (eivät kuulu toimitussisältöön)

Voit kysyä Blaupunkt-kauppiaalta tai katsoa Internetin osoitteesta www.blaupunkt.com lisätietoja erikoisvarusteista, esimerkiksi:

• Blaupunktin ohjauspyörä- tai käsikauko-ohjain perustoimintojen turvalliseen ja mukavaan käyttämiseen (päälle-/poiskytkentä ei mahdollista kauko-ohjaimella)
• Blaupunktin C'n'C-yhteensopivat liittymät (C'n'C = Command and Control) lisätietovälineiden ja -laitteiden kytkemiseen (esim. iPod®/USB-liittymän välityksellä)
• Blaupunkt-CD-vaihtaja
• Blaupunkt-tai Velocity-vahvistin (Amplifier)

Käyttöönotto

Etupaneelin kiinnitys/irrotus

Autoradiossa on varkaussuojana irrotettava etupaneeli (Release Panel). Etupaneeli toimitetaan oheisessa kotelossa. Otaaksesi sen käyttöön asennuksen jälkeen, etupaneeli täytyy kiinnittää paikalleen (katso kohta "Etupaneelin kiinnitys" tässä luvussa).

Ota etupaneeli aina mukaan, kun poistut autosta. Ilman etupaneelia autoradio on varkaalle arvoton.

Vaara

Etupaneelin vaurioitumisvaara

Älä päästä etupaneelia putoamaan.

Kuljeta etupaneelia niin, ettei se altistu iskuille ja ettei sen koskettimet pääse likaantumaan.

Älä altista etupaneelia suoralle auringonvalolle tai muille lämmönlähteille.

Vältä koskemasta etupaneelin koskettimiin paljain käsin.

Etupaneelin kiinnitys

Työnnä etupaneeli kotelon oikeassa reunassa olevaan pitimeen. Paina etupaneeli varovasti vasempaan pitimeen, niin että se napsahtaa paikalleen.

Etupaneelin irrotus

Avaa etupaneelin lukitus painamalla nappainta ①. Etupaneelin vasen puoli vapautuu laitteesta. Pidike estää sitä putoamasta. Tartu etupaneelin vasempaan sivuun ja vedä pidikkeen vastusta voimakkaammin suoraan irti pitimestä.

Huomautus:

Autoradio kytkeytyy automaattisesti pois päältä heti kun etupaneeli otetaan pois paikaltaan.

Viritinalueen säätäminen

Tämä autoradio on suunniteltu useita eri alueita varten, joilla käytetään erilaisia taajuusalueita ja lähetintekniikoita. Tehtaalla on asetettu viritinalueeksi "EUROPE" (Eurooppa). Lisäksi käytettävissä ovat viritinalueet "USA", "THAI" (Thaimaa) ja "S AMERICA" (Etelä-Amerikka). Jos autoradiota halutaan käyttää Euroopan ulkopuolella, täytyy mahdollisesti ensin säätää sopiva viritinalue:

Kytke tarvittaessa ensin autoradio pois päältä. Pidä samanaikaisesti näppäimiä MENU-OK 15 ja 4 12 painettuina ja paina virtakatkaisinta (On/Off) 3.

Autoradio kytkeytyy päälle. Näyttöön tulee nykyisin asetettuna oleva viritinalue.

Paina näppäintä V 16 / A 2 niin monta kertaa, kunnes näyttöön tulee haluamasi viritinalue. Paina näppäintä MENU-OK 15.

Kytkeminen päälle/pois

Päälle-/poiskytkeminen virtakatkaisimella (On/Off)

Tee kytkentä päälle painamalla virtakatkaisinta (On/Off) ③.

Autoradio kytkeytyy päälle.

Kun haluat kytkeä laitteen pois toiminnasta, pidä virtakatkaisinta ③ painettuna yli 2 sekunnin ajan.

Autoradio kytkeytyy pois päältä.

Huomautus:

Jos kytket auton sytytysvirran ollessa pois päältä autoradion päälle, se sammuu automaattisesti 1 tunnin kuluttua auton akun säästämiseksi.

Kytkeminen pois/päälle auton sytytysvirran välityksellä

Jos autoradio on yhdistetty asennusohjeiden mukaisesti auton sytytysvirtaan ja radiota ei ole sammutettu virtakatkaisimella ③, tällöin se kytkeytyy päälle ja pois sytytysvirran kytkemisen mukaan.

Äänenvoimakkuus

Äänenvoimakkuuden säätö

Äänenvoimakkuutta voidaan säätää askeleittain 0 (pois päältä) - 50 (suurin voimakkuus) välillä.

Muuta äänenvoimakkuutta äänenvoimakkuussäädintä 4 kääntämällä.

Huomautus:

Jos puhelin tai navigointijärjestelmä on yhdistetty asennusohjeiden mukaan autoradioon, autoradio mykistyy puhelun tai navigointitiedotuksen yhteydessä, jotta pystyt kuulemaan puhelimen tai navigointijärjestelmän äänet häiriöttä. Näyttöön tulee mykistyksen ajaksi "TELEPHONE".

Autoradion mykistys (Mute)

Voit alentaa äänenvoimakkuuden hetkessä aiemmin säätämällesi tasolle.

Paina lyhyesti virtakatkaisinta (On/Off) ③, kun haluat mykistää autoradion tai aktivoida jälleen aikaisemman äänenvoimakkuuden.

Näyttöön tulee mykistyksen ajaksi "MUTE".

Mykistyksen äänenvoimakkuuden säätämistä varten lue luvun "Käyttäjäasetukset" jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "MUTE LVL".

Demo-tilan kytkeminen päälle/pois

Demo-tila esittää autoradion toiminnot näytössä juoksevana tekstinä. Voit kytkeä demo-tilan päälle ja pois:

Kytke tarvittaessa ensin autoradio pois päältä. Pidä samanaikaisesti näppäimiä MENU-OK 15 ja 2 12 painettuina ja paina virtakatkaisinta (On/Off) 3.

Autoradio kytkeytyy päälle. Näytössä näkyy lyhyesti "DEMO MODE", jos demo-tila on kytketty päälle. Painamalla mitä tahansa näppäintä demo-tila keskeytyy ja voit käyttää laitetta.

Versionumeron näyttäminen

Voit hakea näyttöön eri laitekomponenttien versionumerot.

Kytke tarvittaessa ensin autoradio pois päältä. Pidä samanaikaisesti näppäimiä MENU-OK 15 ja 1 (2) painettuina ja paina virtakatkaisinta (On/Off) ③.

Autoradio kytkeytyy päälle. Näyttöön tulee ensimmäisen komponentin versionumero. Ensimmäinen merkki on komponentin tunnus: P = prosessori, E = EPROM, A = Accordo, B = Bluetooth®.

Paina näppäintä < 5 / > 14, kun haluat näyttöön muiden komponenttien versionumerot. Paina näppäintä MENU-OK 15, kun haluat palata viimeksi kuuntelemaasi audiolähteeseen.

Liikenneradio

Viritinalueella "EUROPE" FM-asema voi tunnusmerkitä liikennetiedotukset RDS-signaalilla. Kun liikennetiedotustoiminto on kytketty päälle, liikennetiedotus kytkeytyy automaattisesti kuuluville, myös silloin kun autoradio ei ole parhaillaan radiokäytössä tai kun kuuntelet aaltoalueen MW tai LW asemaa.

Liikennetiedotustoiminnon ollessa päälle kytkettynä näyttöön tulee ruuhkatunnus ( ). Liikennetiedotuksen kuuluessa näytössä lukee "TRAFFIC".

Liikennetiedotustoiminnon päälle- ja poiskytkentää varten lue luvun "Käyttäjäasetukset" jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "TRAF".

Huomautuksia:

• Äänenvoimakkuus kasvaa liikennetiedotuksen kuulumisen ajaksi. Voit säätää liikennetiedotuksen vähimmäisäänenvoimakkuuden (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "TA VOLUME").
• Kun haluat keskeyttää annettavan liikennetiedotuksen, paina näppäintä DIS/ESC 13.

Radiokäyttö

RDS

Viritinalueella "EUROPE" monet FM-asemat lähettävät ohjelman lisäksi RDS-signaalin (Radio Data System), joka mahdollistaa seuraavat lisätoiminnot:

Näytössä ilmoitetaan aseman nimi. - Autoradio tunnistaa liikennetiedotukset ja uutislähetykset ja pystyy kytkemään ne jokaisella toimintamuodolla (esim. CD-käytössä) automaattisesti kuuluville. Vaihtoehtoinen taajuus: kun RDS-toiminto on aktivoituna, autoradio etsii viritetylle asemalle automaattisesti parhaiten kuuluvan taajuuden. - Alueohjelma (REG): jotkut asemat jakavat ohjelmansa tietyinä aikoina erisisältöisiksi alueohjelmaksi. Päällekytketyn REG-toiminnon yhteydessä autoradio vaihtaa vain sellaisille vaihtoehtoisille taajuuksille, jotka lähettävät samaa alueohjelmaa.

RDS- ja REG-toiminnon päälle- ja poiskytkentää varten lue luvun "Käyttäjäasetukset" jakso "Asetuksen tekeminen käyttäjävalikossa" (valikkokohdat "RDS", "REG").

Vaihtaminen radiokäyttöön

Paina näppäintä SRC ⑥ niin monta kertaa, kunnes näytölle tulee "TUNER":

Nykyinen muistitaso tulee yhden kerran näyttöön juoksevana tekstinä.

Muistitason valinta

Seuraavat muistitasot ovat käytettävissäsi erilaisilla viritinalueilla:

Alue	Muistitasot
EUROPE	FM1, FM2, FMT, MW, LW
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
SAMERICA	FM1, FM2, FMT, AM, AMT

Paina näppäintä 16 / A 2 niin monta kertaa, kunnes näyttöön tulee haluamasi muistitaso.

Huomautus:

Kullekin muistitasolle voidaan tallentaa enintään 5 asemaa.

Kanavien viritys

Voit virittää aseman eri tavoin:

Asemien manuaalinen haku

Paina näppäintä <5 / >14 yhden tai useamman kerran lyhyesti, kun haluat muuttaa taajuutta askeleittain, tai pitkään, kun haluat muuttaa taajuutta nopeasti.

Huomautuksia:

Viritinalueella "EUROPE": RDS-toiminnon ollessa päällä aaltoalueella FM viritetään automaattisesti asemaketjun seuraava asema. Viritinalueilla "EUROPE", "USA" ja "S AMERICA": PTY-toiminnon ollessa päällä aaltoalueella FM näytetään nykyisin valittuna oleva ohjelmatyyppi, jota voidaan muuttaa (katso luku "PTY").

Asemanhaun käynnistäminen

Käynnistä asemanhaku painamalla näppäintä <5/>14 noin 2 sekuntia.

Seuraava vastaanottokelpoinen asema virittyy kuuluvimmalle.

Huomautus:

Viritinalueella "EUROPE": liikennetiedotustoiminnon ( ) ollessa päällä aaltoalueella FM viritetään vain liikenneradioasemia. Viritinalueilla "EUROPE", "USA" ja "S AMERICA": PTY-toiminnon ollessa päällä aaltoalueella FM viritetään seuraava asema, joka kuuluu nykyisin valittuna olevaan ohjelmatyyppiin (katso luku "PTY"). - Hakutoiminnon herkkyyttä voidaan säätää (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "SENS").

Aseman tallentaminen/tallennetun aseman avaaminen

Valitse haluamasi muistitaso. Viritä tarvittaessa haluamasi asema. Paina asemanäppäintä 1-5 noin 2 sekuntia, kun haluat tallentaa nykyisen aseman kyseiselle näppäimelle.

-tai

Paina asemanäppäintä 1-5 (12) lyhyesti, kun haluat avata tallennetun aseman.

Radioasemien esittelysoitto

Selailuhakutoiminnolla voit kuunnella tietyn ajan nykyisen aaltoalueen jokaista kuuntelukelpoista asemaa.

Paina MENU-OK-painiketta 1,5–2 sekunnin ajan aloittaaksesi esittelysoiton, tai paina lyhyesti jatkaaksesi nykyisin viritettävänä olevan aseman kuuntelua.

Esittelysoiton aikana näyttöön tulee vuorotellen "SCAN" ja nykyinen taajuus sekä muistitaso tai aseman nimi.

Huomautus:

Radiokäyttöä varten asemakohtaista esittelyaikaa voidaan säätää (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "SCAN TIME").

Asemien automaattinen tallennus (Travelstore)

Travelstoren avulla voit etsiä automaattisesti alueen 5 parhaiten kuuluvaa asemaa ja tallentaa ne muistitasolle. Sen myötä tämän muistitason aiemmin tallennetut asemat kumoutuvat.

Viritinalueilla "EUROPE" ja "THAI" voit tallentaa Travelstoren avulla 5 FM-asemaa FMT-muistitasolle. Viritinalueilla "USA" ja "S AMERICA" voit tämän lisäksi tallentaa 5 AM-asemaa AMT-muistitasolle.

Valitse haluamasi aaltoalueen muistitaso, esim. FM1 tai AM. Paina painiketta 1 6 /A ② noin 2 sekunnin ajan.

Viritin aloittaa automaattisesti asemanhaun; näyttöön tulee "FM TSTORE" tai "AM TSTORE". Kun tallennus on saatu päätökseen, radio soittaa FMT- tai AMT-tason muistipaikalle 1 tallennettua asemaa.

Huomautus:

Viritinalueella "EUROPE": liikennetiedotustoiminnon ( ) ollessa päällä liikenneradioasemia tallennetaan muistiin.

PTY

Viritinalueilla "EUROPE", "USA" ja "S AMERICA" FM-asema voi välittää nykyisen ohjelmatyypinsä, esim. KULTTUURI, POP, JAZZ, ROCK, URHEILU tai TIEDE. PTY-toiminnon avulla voit näin etsiä kohdennetusti tietyn ohjelmatyypin lähetyksiä, esim. rock- tai urheilulähetyksiä. Ota huomioon se, että kaikki asemat eivät tue PTY-toimintoa.

Huomautus:

PTY-toiminnon käyttämiseksi se täytyy kytkeä erikseen päälle valikosta (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "PTY").

Ohjelmatyypin valinta

Huomautus:

Viritinalueella "EUROPE" voit asettaa kielen, jolla ohjelmatyypit ilmoitetaan (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "PTY LANG").

Paina lyhyesti nappainta <5/>14.

Nykyisin valittuna oleva ohjelmatyyppi näytetään lyhyesti ja voit valita jonkin toisen ohjelmatyypin.

Paina tarvittaessa nappainta <5/>14 niin monta kertaa, kunnes haluamasi ohjelmatyyppi on valittuna.

Asemanhaku

Paina nappainta <5/>14 n. 2 sekuntia.

Heti kun haku alkaa, näytöllä tulee hetkeksi "SEARCH". Sen jälkeen näytöllä tulee nykyinen ohjelmatyyppi.

Heti kun asema löytyy, näytöllä tulee hetkeksi "PTY FOUND". Niin kauan kun viritetyn aseman ohjelmatyyppi täsmää nykyisin valittuna olevan ohjelmatyypin kanssa, näytössä näytetään vuorotellen ohjelmatyyppi ja aseman nimi tai taajuus.

Huomautuksia:

• Jos radio ei löydä yhtään valittuun ohjelmatyyppiin kuuluvaa asemaa, näyttöön tulee hetkeksi "NO PTY" ja radio antaa äänimerkin. Viimeksi kuunneltu asema virittyy jälleen päälle.
• Jos viritettävä oleva tai jokin muu asemaketjuun kuuluva asema alkaa myöhemmin lähettää halutun ohjelmatyypin ohjelmaa, autoradio vaihtaa automaattisesti nykyiseltä radioasemalta tai nykyiseltä audiolähteeltä (esim. CD) haluttua ohjelmatyyppiä lähettävälle asemalle. Ota huomioon se, että kaikki asemat eivät tue tätä toimintaa.

Näyttötavan valinta

Paina nappainta DIS/ESC 13, kun haluat vaihtaa näiden kahden näyttötavan välillä:

Näytö	Merkitys
ABCDEF tai FM1 102.90	Aseman nimi tai Muisitaso/taajuus
FM1 11:32	Muisitaso/kellonaika

CD-/MP3-/WMA-/C'n'C-/ CD-vahtaja-käyttö

Perustiedot

CD-/MP3-/WMA-käyttö

Voit soittaa tällä autoradiolla audio-CD-levyjä (CDDA) ja CD-R/RW-levyjä, joilla on audio-, MP3- tai WMA-tiedostoja, sekä USB-tietovälineitä, joilla on MP3- tai WMA-tiedostoja.

CD-soittimen vaurioitumisvaara!

Laitteessa ei saa käyttää normaalista muodosta poikkeavia CD-levyjä (Shape-CD-levyt) eikä halkaisijaltaan 8 cm kokoisia CD-levyjä (Mini-CD-levyt).

Emme vastaa soveltumattomien CD-levyjen käytön aiheuttamista vahingoista.

Huomautuksia:

• Käytä moitteettoman toiminnan varmistamiseksi vain sellaisia CD-levyjä, joissa on Compact Disc -logo.
• Blaupunkt ei voi taata kopiointisuojattujen CD-levyjen eikä kaikkien markkinoilla olevien CD-aihioiden ja USB-tietovälineiden moitteetonta toimintaa.

Noudata MP3-/WMA-tietovälineen valmistelussa seuraavia ohjeita:

Kappaleiden ja hakemistojen nimeäminen:

• Enintään 16 merkkiä (CD) tai 24 merkkiä (USB) ml. tiedostopääte ".mp3" tai ".wma" (useampien merkkien yhteydessä autoradio tunnistaa vähemmän kappaleita ja kansioita) - Ei aakkosia eikä erikoismerkkejä
• CD-formaatit: audio-CD (CDDA), CD-R/RW, 12 cm CD-tietoformaatit: ISO 9660 Level 1 ja 2, Joliet
• CD-toistonopeus: maks. 16-kertainen (suositus)
• USB-formaatti/-tiedostojärjestelmä: Mass Storage Device (massamuisti)/FAT32
• Audiotiedostojen tiedostopäätteet:
• .MP3 MP3-tiedostoille, WMA WMA-tiedostoille
• WMA-tiedostot vain ilman Digital Rights Managementia (DRM) ja luotu Windows Media Playerilla alkaen versiosta 8. MP3-ID3-tagit: versio 1 ja 2. Audiotiedostojen luontinopeus:
• MP3: 32 - 320 kbps, WMA: 32 - 192 kbps

Kappaleiden maksimimäärä: 20 000

C'n'C-käyttö

Blaupunktin C'n'C-liitännän (C'n'C = Command and Control) avulla voit ohjata mukavasti laitteita ja tietovälineitä, jotka on kytketty C'n'C-yhteensopivan Blaupunkt-liittymän kautta autoradioon.

Ennen kuin kytket C'n'C-yhteensopivan Blaupunkt-liittymän, tarkasta taustapuolella olevan AUX-tulon toimintatila. Lue sitä varten jakso "Taustapuolen AUX-tulo" luvusta "Ulkoiset audiolähteet".

CD-vaihtajan käyttö

Voit kytkeä autoradioon seuraavia CD-vaihtajia:

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

CD-levyjen käsittelyä, niiden asettamista laitteen sisään ja CD-vaihtajan käyttöä koskevia ohjeita löydät CD-vaihtajan käyttöohjeesta.

Ennen kuin kytket CD-vaihtajan, tarkasta taustapuolella olevan AUX-tulon toimintatila. Lue sitä varten jakso "Taustapuolen AUX-tulo" luvusta "Ulkoiset audiolähteet".

Vaihto CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttöön

Paina näppäintä SRC 6 niin monta kertaa, kunnes näyttöön tulee haluamasi audiolähde:

• "CD": sisään laitettu CD. "MP3": sisään laitettu CD, joka on jo tunnistettu MP3-CD-levyksi. "USB": paikalleen kytketty USB-tietoväline. C'n'C:n välityksellä kytketyn laitteen nimi. "CDC/AUX": paikalleen kytketty CD-vaihtaja ja (kun mitään muita ulkoisia audiolähteitä ei ole kytketty).

Huomautus:

Kulloinenkin audiolähde voidaan valita vain silloin, kun vastaava CD on laitettu sisään tai vastaava laite (esim. USB-tietoväline tai CD-vaihtaja) on kytketty järjestelmään. - Jos autoradion täytyy ensin lukea järjestelmään kytketyn laitteen tai tietovälineen tiedot ennen toiston aloittamista, näyttöön tulee siksi ajaksi "READING". Tämä voi kestää suurien tietomäärien yhteydessä jopa 1 minuutin. Jos laite tai tietoväline on epäkunnossa tai siirrettyjä tietoja ei voida toistaa, näyttöön tulee siitä vastaava ilmoitus (esim. "ERROR" tai "USB ERROR").

Kun järjestelmään kytketty CD-vaihtaja käsittelee aluksi sisään laitettujen CD-levyjen tietoja (esim. virtakatkoksen tai makasiinin vaihdon jälkeen), näytössä lukee sen ajan "MAG SCAN". Jos CD-vaihtajassa ei ole CD-levyjä tai makasiinia, näytössä lukee "NO DISC".

CD:n laittaminen laitteeseen

Huomautus:

CD-levyn automaattista sisäänvetoa ei saa estää eikä avustaa painamalla.

Työnnä CD-levy tekstipuoli ylöspäin CD-aukkoon ⑦, kunnes tunnet vastusta.

CD-levy menee automaattisesti sisään ja tiedot tarkastetaan (näytössä lukee niin kauan "READING"). Sen jälkeen toisto alkaa CD- tai MP3-käytöllä. Kun CD on laitettu sisään, näyttöön tulee CD-tunnus.

Huomautus:

Jos sisällä olevaa CD-levyä ei voida enää toistaa, näyttöön tulee hetkeksi "CD ERROR" ja CD-levy tulee n. 2 sekunnin kuluttua automaattisesti ulos.

CD-levyn poistaminen

Huomautuksia:

• Jos et ota laitteen ulostyöntämää CD-levyä pois, se vedetään automaattisesti takaisin sisään n. 10 sekunnin kuluttua.
• CD-levy voidaan poistaa myös silloin, kun autoradio on sammutettuna tai jokin toinen audiolähde on toiminnassa.

Paina näppäintä 10, kun haluat ottaa sisällä olevan CD-levyn ulos.

USB-tietovälineen kytkeminen/irrottaminen

Kun haluat kytkeä USB-tietovälineen järjestelmään, oheinen USB-kaapeli täytyy olla autoradioon liitettynä (katso Asennusohjeet).

Kytke autoradio pois päältä, jotta tietovälineen sisään- ja uloskirjaus tapahtuu oikein. Kytke USB-tietoväline USB-kaapeliin, tai vedä se irti.

Kun USB-tietoväline on kytketty järjestelmään, näytössä näkyy USB-tunnus. Kun USB-tietoväline valitaan järjestelmään kytkennän tai autoradion päällekytkennän jälkeen ensimmäisen kerran audiolähteeksi, tällöin tapahtuu ensimmäiseksi sen tietojen lukeminen (näytössä lukee sen ajan "READING").

Huomautus:

• Jos järjestelmään kytkettyä USB-tietovälinettä ei pystytä toistamaan, näyttöön tulee hetkeksi "USB ERROR". Lukemiseen tarvittava aika riippuu USB-tietovälineen mallista ja koosta.

Kappaleen valinta

Paina näppäintä < 5 / > lyhyesti, kun haluat vaihtaa edelliseen/seuraavaan kappaleeseen.

Huomautus:

Jos nykyinen kappale soi yli 3 sekunnin ajan, näppäimen < 5 kertapainallus käynnistää kappaleen uudelleen.

Kansion/CD-levyn valinta (vain MP3-/WMA-/C'n'C-tai CD-vaihtaja-käytössä)

Paina näppäintä V16/AN2, kun haluat vaihtaa edelliseen/seuraavaan kansioon tai edelliseen/seuraavaan CD-levyyn.

Huomautus:

Näin voit myös vaihtaa C'n'C:n välityksellä kytkettyjen laitteiden soittolistojen välillä.

Nopeahaku

Pidä näppäintä < 5 / > niin kauan painettuna, kunnes olet haluamassasi kohdassa.

Toiston keskeytys

Paina näppäintä 3 12, kun haluat tehdä toiston ("PAUSE") keskeytyksen tai taas jatkaa sitä.

Soittolistamoodi (vain MP3-/WMA-käytössä)

Autoradio voi soittaa soittolistoja, jotka on luotu MP3-Managerin, esim. WinAmp tai Microsoft Media Player, avulla. Soittolistojen on oltava tallennettuina CD-levyn tai USB-tietovälineen Root-kansioon. Seuraavat soittolistaformaatit pystytään tunnistamaan: M3U, PLS.

Kappaleen valinta soittolistamoodissa

Paina nappainta 2 12 n. 2 sekuntia, kun haluat vaihtaa soittolistamoodiin:

Näyttöön tulee hetkeksi "LIST MODE". Ensimmäisen soittolistan ensimmäinen kappale alkaa soimaan.

Huomautus:

Jos tietoväline ei sisällä soittolistoja, näyttöön tulee hetkeksi "NO LIST".

Paina nappainta < 5 / > lyhyesti, kun haluat vaihtaa nykyisen soittolistan edelliseen/seuraavaan kappaleeseen. Paina nappainta V16/AT2, kun haluat vaihtaa edelliseen/seuraavaan soittolistaan.

Näytössä ilmoitetaan lyhyesti valitun soittolistan nimi ja soittolistan ensimmäinen kappale alkaa soimaan.

Soittolistamoodista poistuminen

Paina nappainta 2 (12) n. 2 sekuntia:

Näyttöön tulee hetkeksi "LIST OFF". Nykyistä kappaletta soitetaan edelleen.

Kaikkien kappaleiden esittelysoitto

Selailuhakutoiminnolla voit tehdä kaikkien käytettävissä olevien kappaleiden esittelysoiton.

Paina nappainta MENU-OK 15 n. 2 sekuntia, kun haluat käynnistää esittelysoiton, tai lyhyesti, kun haluat kuunnella parhaillaan esiteltävää kappaletta edelleen.

Esittelysoiton aikana näyttöön tulee vuorotellen "SCAN" ja nykyinen kappaleen numero tai tiedostonimi.

Huomautuksia:

• CD-vaihtajan käytössä kunkin kappaleen esittelysoittoaika on noin 10 sekuntia. Kaikissa muissa käyttötavoissa kappalekohtaista esittelysoittoaikaa voidaan säätää (katso luku "Käyttöasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "SCAN TIME").
• Soittolistamoodissa (MP3-käyttö) esittelyssä soitetaan vain nykyisen soittolistan kappaleet.

Kappaleiden satunnaissoitto

Paina näppäintä 5 MIX, kun haluat vaihtaa toistomoodien välillä:

Käytö	Näytö	Merkitys
CD	MIX ALL	Kappeleiden sekoitus
MP3/WMA/C'n'C1	MIX DIR2	Nykyisen kansi-on kappaileiden sekoitus
	MIX ALL2	Tietovälineen kappa-leiden sekoitus
CDC	MIX CD	Nykyisen CD-le-vyn kappaileiden sekoitus
	MIX ALL	Kaikkien CD-levy-jen kappaileiden sekoitus
Yleisk.	MIX OFF	Normaali toisto

C'n'C-käytössä voi kulloinkin järjestelmään kytketystä laitteesta riippuen olla käytettävissä muitakin toistomoodeja, ei MP3-soittolistamoodissa.

Kun MIX-toiminto on kytketty päälle, näytössä näkyy MIX-tunnus.

Yksittäisten kappaleiden, CD-levyjen tai hakemistojen jatkuva soittaminen

Paina näppäintä 4 RPT, kun haluat vaihtaa toistomoodien välillä:

Käytö	Näytö	Merkitys
CD	RPT TRACK	Kappaleen jatuva soitto
MP3/WMA/C'n'C¹	RPT TRACK	Kappaleen jatuva soitto
	RPT DIR²	Kansion jatuva soitto
CDC	RPT TRACK	Kappaleen jatuva soitto
	RPT DISC	CD-levyn jatuva soitto
Yleisk.	RPT OFF	Normaali toisto

C'n'C-käytössä voi kulloinkin järjestelmään kytketystä laitteesta riippuen olla käytettävissä muitakin toistomoodeja, ei MP3-soittolistamoodissa.

Kun RPT-toiminto on kytketty päälle, näytössä näkyy RPT-tunnus.

Näyttötavan valinta

Paina näppäintä DIS/ESC 13 yhden tai useamman kerran, kun haluat vaihtaa näiden näyttötapojen välillä:

Käytö	Näytö	Merkitys
CD	T 01 02:15	Kappaleen numero ja soittoaika
	T 01 18:33	Kappaleen numero ja kellonaika

Käytö	Näytö	Merkitys
MP3/WMA/C'n'C	01 ABC	Tiedostonimi
	ABCDEF	Esittäjä1
	ABCDEF	Albumin nimi1
	PLAY 02:15	Soittoaika
	CLK 18:33	Kellonaika
CDC	T 01 02:15	Kappaleen numero ja soit-toaika
	T 01 18:33	Kappaleen numero ja kellonaika
	CD 02T 03	CD-levyn numero ja kappaleen numero

Esittäjän ja albumin nimi täytyy olla tallennettu ID3-tägeinä ja ne näytetään vain noin 10 sekunnin ajan ja mahdollisesti juoksevana tekstinä; muuten näytetään tiedostonimi.

Huomautus

Voit kytkeä audio-CD-levyn CD-tekstin näytön päälle ja pois (katso luku "Käyttöasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "CD TEXT"). Päälle kytketyn CD-tekstin yhteydessä jokaisen kappaleen alussa näytetään vastaava CD-teksti yhden kerran juoksevana tekstinä.

Bluetooth®

Voit yhdistää autoradion Bluetooth®-välityksellä muihin Bluetooth®-yhteensopiviin laitteisiin, esim. matkapuhelimiin tai MP3-soittimiin. Näin voit käyttää autoradiota sen integroidun mikrofonin kanssa järjestelmään kytkettyjen matkapuhelimien handsfree-laitteena ja muiden Bluetooth®-laitteiden audiolähetysten ohjaamiseen ja autoradion kaiuttimien kautta tapahtuvaan toistoon (Bluetooth®-Streaming).

Bluetooth®-tekniikka on lyhyen toimintasäteen langaton yhteys. Sitä varten Bluetooth®-laitteiden täytyy olla yhteyden muodostamista ja ylläpitoa varten autoradion lähellä (ajoneuvossa).

Bluetooth®-yhteyden muodostamiseksi autoradiolle ja Bluetooth®-laitteelle täytyy tehdä ensiksi pariliitäntä. Laitteiden pariliitännän tekemisen jälkeen muodostetaan automaattisesti Bluetooth®-yhteys. Tämä yhteys säilyy niin kauan kuin Bluetooth®-laite pysyy toimintasäteellä. Jos yhteys katkeaa esim. siirrettäessä matkapuhelimen toimintasäteen ulkopuolelle, yhteys muodostetaan automaattisesti uudelleen heti kun tulet jälleen toimintasäteen piiriin.

Voit yhdistää kulloinkin vain yhden matkapuhelimen ja Streaming-laitteen autoradioon. Kun yhdistät uuden laitteen autoradioon, mahdollisesti parhaillaan yhdistettynä olevan laitteen yhteys katkeaa automaattisesti. Autoradio pitää kuitenkin enintään 5 eri Bluetooth®-laitteen pariliitännän voimassa, ja voit yhdistää jälleen minkä tahansa näistä laitteista nopeasti ja mukavasti autoradioon. Jos teet kuudennen pariliitännän, silloin ensimmäiseksi pariliitetty Bluetooth®-laite kumotaan.

Bluetooth®-valikko

Bluetooth®-valikko sisältää kaikki tarvittavat toiminnot Bluetooth®-laitteiden pariliitäntään, yhdistämiseen ja hallinnointiin.

Bluetooth®-valikon avaaminen

Paina näppäintä MENU-OK 15. Valitse valikkokohta "BLUETOOTH" painamalla näppäintä 16. Avaa Bluetooth®-valikko painamalla näppäintä 14. Paina näppäintä 16 / A2 niin monta kertaa, kunnes haluamasi valikkokohta on valittuna.

Huomautuksia:

• Bluetooth®-valikosta poistutaan automaattisesti n. 30 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö.
• Mikäli Bluetooth®-toiminto on käynnissä (esim. yhteyden uudelleenmuodostus viimeksi yhdistettynä olleeseen laitteeseen), Bluetooth®-valikon toiminnot ovat estettyjä. Mikäli yrität tänä aikana avata

Bluetooth®-valikon, näyttöön tulee ilmoitus "LINK BUSY". Kun haluat palata takaisin nykyiseen audiolähteeseen, paina näppäintä DIS/ESC 13. Kun haluat lopettaa Bluetooth®-toiminnon ja avata Bluetooth®-valikon, paina näppäintä + 17.

Bluetooth®-valikosta poistuminen

• Poistu Bluetooth®-valikosta painamalla lyhyesti näppäintä DIS/ESC 13.

Laitteen pariliitäntä ja yhteyden muodostaminen

Matkapuhelimen pariliitäntä ja yhteyden muodostaminen

Valitse Bluetooth®-valikosta valikkokohta "PAIR". Avaa valikko painamalla näppäintä >14.

Valikkokohta "PHONE" (Puhelin) on valittuna. Tee matkapuhelimen pariliitäntä painamalla näppäintä >14. Näyttöön tulee ilmoitus "PAIRING" ja Bluetooth®-tunnus vilkkuu. Sitten Bluetooth®-matkapuhelin voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon. Etsi matkapuhelimestasi autoradio (Bluetooth®-nimi: "TORONTO 400 BT"). Heti kun matkapuhelin on löytänyt autoradion ja yhteys halutaan muodostaa, näyttöön tulee "ENTER PIN" ja PIN "1234". Muodosta yhteys matkapuhelimesta. Syötä autoradion ilmoittama PIN. Näyttöön tulee mahd. "PAIRED" (Pariliitetty) ja sitten "CONNECTED" (Yhteys muodostettu) heti kun autoradio ja matkapuhelin on pariliitetty ja yhteys muodostettu.

Huomautus:

Jos yhteyttä ei pystytä muodostamaan, näyttöön tulee hetkeksi "CON FAIL" (Yhteyden muodostaminen epäonnistui).

Bluetooth®-Streaming-laitteen pariliitäntä ja yhteyden muodostaminen

Valitse Bluetooth®-valikosta valikkokohta "PAIR". Avaa valikko painamalla näppäintä ≥14

Valikkokohta "PHONE" (Puhelin) on valittuna.

Valitse valikkokohta "STREAMING" painamalla näppäintä 16. Tee Streaming-laitteen pariliitäntä painamalla näppäintä >14.

Näyttöön tulee nykyisin tallennettuna oleva PIN (vakioasetuksena "1234"). Mikäli tarpeen, syötä Streaming-laitteen PIN:

Paina näppäintä 16 / A2 niin monta kertaa, kunnes näyttöön tulee haluamasi numero kulloinkin kyseessä olevaan kohtaan. Paina näppäintä <5/>14, kun haluat vaihtaa PIN-numeron 4 merkin välillä. Hyväksy syötetty PIN painamalla näppäintä MENU·OK (15).

Huomautus:

Tietyt Streaming-laitteet eivät vaadi PIN-numeronsa syöttämistä autoradioon. Joissakin Streaming-laitteissa on sen sijaan syötettävä autoradion PIN-numero. Sellaisia laitteita varten voit hyväksyä autoradion nykyisen PIN-numeron yksinkertaisesti painamalla näppäintä MENU·OK (15) ja syöttää sen sitten Streaming-laitteeseen.

Näyttöön tulee ilmoitus "PAIRING" ja Bluetooth®-tunnus vilkkuu. Sitten Streaming-laite voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon.

Etsi Streaming-laitteella autoradio (Bluetooth®-nimi: "TORONTO 400 BT") ja muodosta siihen yhteys. Syötä tällöin mahd. autoradion PIN.

Näyttöön tulee mahd. "PAIRED" (Pariliitetty) ja sitten "CONNECTED" (Yhteys muodostettu) heti kun autoradio ja Streaming-laite on pariliitetty ja yhteys muodostettu.

Huomautus:

Jos yhteyttä ei pystytä muodostamaan, näyttöön tulee hetkeksi "CON FAIL" (Yhteyden muodostaminen epäonnistui).

Puhelintoiminnot

Puhelimeen vastaaminen/puhelun hylkäys

Puhelimen soidessa näytössä lukee vuorotellen "INCOMING" (Saapuva puhelu) ja soittajan numero. Nykyinen audiolähde mykistyy ja soittoääni kuuluu autoradion kaiuttimista.

Huomautus:

Jos soittajan numero ei välity, numeron sijasta näyttöön tulee "PRIVATE NUMBER" (Salainen numero). Jos soittajan numero on tallennettu yhdessä nimen kanssa muistiin, näytössä ilmoitetaan muistiin merkitty nimi ja numero (katso luku "Puhelinnumeron tallentaminen").

Vastaa puheluun painamalla näppäintä 18.

Näytössä näkyy "CALL" ja puheluun käytetty aika.

Hylkää puhelu tai katkaise nykyinen puhelinyhteys painamalla näppäintä 17.

Näyttöön tulee "CALL END".

Puhelun soittaminen

Valitse Bluetooth®-valikosta valikkokohta "DIAL NEW". Paina näppäintä 14.

Sitten voit syöttää puhelinnumeron, jonka pituus on enintään 20 merkkiä:

Paina näppäintä 16 / A2 niin monta kertaa, kunnes näyttöön tulee haluamasi numero kulloinkin kyseessä olevaan kohtaan. Paina näppäintä < 5 / > 14, kun haluat vaihtaa numeron merkkien välillä. Soita syötettyyn numeroon painamalla näppäintä 18.

Näyttöön tulee vuorotellen "OUTGOING" ja valittu numero.

Huomautus:

Jos valittu numero on tallennettu yhdessä nimen kanssa muistiin, näytössä ilmoitetaan muistiin merkitty nimi ja numero (katso luku "Puhelinnumeron tallentaminen").

Heti kun soittoosi vastataan, näytössä näkyy vuorotellen "CALL" ja puheluun käytettävä aika.

Puhelinnumeron tallentaminen

Valitse Bluetooth®-valikosta valikkokohta "DIAL NEW". Paina näppäintä > 14.

Sitten voit syöttää puhelinnumeron, jonka pituus on enintään 20 merkkiä:

Paina näppäintä 16 / A2 niin monta kertaa, kunnes näyttöön tulee haluamasi numero kulloinkin kyseessä olevaan kohtaan. Paina näppäintä < 5 / > 14, kun haluat vaihtaa numeron merkkien välillä. Paina haluamaasi muistinäppäintä 1 - 5 (12) n. 2 sekuntia, kun haluat tallentaa vain numeron.

-tai

Paina näppäintä MENU-OK 15, kun haluat syöttää merkinnälle nimen. Sitten voit syöttää nimen, jonka pituus on enintään 9 merkkiä: Paina näppäintä 16 / A2 niin monta kertaa, kunnes näyttöön tulee haluamasi merkki kulloinkin kyseessä olevaan kohtaan.

Paina näppäintä < 5 / > kun haluat vaihtaa nimen merkkien välillä. Paina haluamaasi muistinäppäintä 1 - 5 (12) n. 2 sekuntia, kun haluat tallentaa numeron ja nimen.

Huomautus:

Aiemmin muistinäppäimelle tallennettu numero korvataan uudella.

Pikavalinta

Pikavalinnan avulla voit soittaa viimeksi valittuun numeroon tai tallennettuun numeroon (katso luku "Puhelinnumeron tallentaminen").

Paina näppäintä 18.

Näyttöön tulee viimeksi valittu numero.

Huomautus:

Jos mihinkään matkapuhelimeen ei ole parhaillaan yhteyttä, Bluetooth®-valikko avautuu. Valikkokohta "PAIR" on valittuna.

Paina tarvittaessa muistinäppäintä 1-5 ⑫, kun haluat siihen tallennetun numeron näyttöön. Soita kyseiseen numeroon painamalla näppäintä 18.

Näyttöön tulee vuorotellen "OUTGOING" ja valittu numero.

Bluetooth®-Streaming-käyttö

Bluetooth®-Streaming-käytön käynnistäminen

Paina näppäintä SRC 6 niin monta kertaa, kunnes näyttöön tulee "BT STREAM".

Toisto alkaa.

Huomautuksia:

• Bluetooth®-Streaming-käytön voi valita vain silloin, kun sopivaan Streaming-laitteeseen on muodostettu yhteys.
• Jos toiston aikana yhteys Streaming-laitteeseen katkeaa, näyttöön tulee hetkeksi "CON LOST" (Yhteys katkennut) ja autoradio vaihtaa edeltävälle audiolähteelle.

Kappaleen valinta

Paina nappainta < 5 > lyhyesti, kun haluat vaihtaa edelliseen/seuraavaan kappaleeseen.

Muut Bluetooth®-valikossa olevat toiminnot

Bluetooth®-PIN-numeron muuttaminen

Autoradiossa on vakioasetuksena Bluetooth®-PIN "1234", joka täytyy syöttää matkapuhelimeen esim. tehtäessä matkapuhelimen pariliitos. Tätä PIN-numeroa on mahdollista muuttaa.

Valitse Bluetooth®-valikosta valikkokohta "PIN EDIT". Avaa valikko painamalla nappainta ≥ 14. Paina nappainta 工 1 6 /A2 niin monta kertaa, kunnes näyttöön tulee haluamasi numero kulloinkin kyseessä olevaan kohtaan. Paina nappainta < 5 / > 14, kun haluat vaihtaa PIN-numeron 4 merkin välillä. Paina nappainta MENU-OK 15.

Pariliitettyjen laitteiden hallinta

Bluetooth®-valikossa voit hallita pariliitettyjä Bluetooth®-laitteita (matkapuhelimet ja Streaming-laitteet, esim. MP3-soitin).

Pariliitetyt laitteet näytetään matkapuhelimien ("PHN LIST") ja Streaming-laitteiden ("STR LIST") laitelistoissa. Niissä voit:

• Katkaista yhteyden parhaillaan yhdistettynä olevaan Bluetooth®-laitteeseen
• Muodostaa yhteyden yhteen pariliitetyistä Bluetooth®-laitteista
• Poistaa Bluetooth®-laitteen pariliitännän

Valitse Bluetooth®-valikosta valikkokohta "PHN LIST" tai "STR LIST". Avaa valikko painamalla nappainta 14. Näyttöön tulee listan ensimmäinen laite.

Huomautus:

Jos mitään laitetta ei ole pariliitettynä, näyttöön tulee hetkeksi ilmoitus "EMPTY" (Lista tyhjä).

Paina näppäintä \(\underline{\mathbf{V}} {16} / \mathbf{A} {2}\) niin monta kertaa, kunnes näyttöön tulee haluamasi laite. Käytettävissä ovat seuraavat vaihtoehdot: Paina näppäintä 18, kun haluat muodostaa yhteyden näytössä ilmoitetulle laitteelle. Näyttöön tulee ilmoitus "CONNECTING" (Yhteys muodostetaan). Heti kun laitteelle on muodostettu yhteys, näyttöön tulee hetkeksi "CONNECTED" (Yhteys muodostettu) ja näkyviin tulee taas Bluetooth®-valikko. Jos laitteella on jo ennestään yhteys, näyttöön tulee hetkeksi "CON EXIST" (Yhteys olemassa) ja näkyviin tulee taas pariliitettyjen matkapuhelimien tai Streaming-laitteiden lista. Paina näppäintä ①7, kun haluat katkaista yhteyden näytössä ilmoitettuun laitteeseen. Näyttöön tulee hetkeksi "DISCONNECTED" (Yhteys katkaistu) ja näkyviin tulee taas Bluetooth®-valikko. Jos laitteella ei ollut yhteyttä, näyttöön tulee hetkeksi "NO CONNECT" (Ei yhteyttä) ja näkyviin tulee taas pariliitettyjen matkapuhelimien tai Streaming-laitteiden lista. Paina näppäintä 17 noin 2 sekuntia, kun haluat poistaa näytössä ilmoitetun laitteen pariliitännän. Näyttöön tulee hetkeksi "DELETED" (Poistettu) ja näkyviin tulee taas Bluetooth®-valikko.

Kaikkien pariliitettyjen laitteiden pariliitännän poistaminen

Valitse Bluetooth®-valikosta valikkokohta "DELETE ALL". Paina näppäintä \(\geq 14\) kun haluat poistaa kaikkien pariliitettyjen laitteiden pariliitännän.

Näyttöön tulee ilmoitus "CONFIRM" (Hyväksy).

Paina uudelleen näppäintä \(\geqslant 14\)

Näyttöön tulee hetkeksi "DELETED" (Pariliitäntä poistettu).

Ulkoiset audiolähteet

Front-AUX-IN-kosketin

Varoitus! Pistoke lisäloukkantumisvaara.

Front-AUX-IN-koskettimessa oleva pistoke voi aiheuttaa onnettomuustapauksissa vammoja. Suorien pistokkeiden tai adapterien käyttö lisää loukkaantumisvaaraa.

Tästä syystä suosittelemme käyttämään taivutettuja jakkiliittimiä, esim. Blaupunktin lisätarvikekaapelia (7 607 001 535).

Heti kun ulkoinen audiolähde, esim. kannettava CD-/ MiniDisc- tai MP3-soitin, on kytketty Front-AUX-IN-koskettimeen, se voidaan valita näppäimellä SRC ⑥. Näyttöön tulee tällöin "FRONT AUX".

Taustapuolella oleva AUX-tulo

Taustapuolella olevan AUX-tulon (Rear-AUX-IN) kautta voit kytkeä erilaisia ulkoisia audiolähteitä autoradioon:

• Blaupunkt-lisätarvikevalikoiman C'n'C-yhteensopivat laitteet (esim. C'n'C-yhteensopiva Bluetooth®/USB- tai iPod®/USB-liittymä; C'n'C = Command and Control). CD-vaihtaja
• Muut ulkoiset audiolähteet, esim. kannettava CD-soitin, MiniDisc-soitin, MP3-soitin tai C'n'C-yhteensopimaton Blaupunkt-liittymä.

Huomautus:

Jos haluat kytkeä ulkoisen audiolähteen taustapuolella olevan AUX-tulon kautta, tarvitset tätä varten sovitinjohdon. Tämän johdon (Blaupunkt-nro: 7607897093) voit hankkia Blaupunkt-kauppiaaltasi.

Ennen kuin kytket haluamasi laitteen paikalleen, tarkasta sitä ennen taustapuolella olevan AUX-tulon käyttötila ja muuta tarvittaessa asetusta (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen

käyttäjävalikossa", valikkokohta "CDC"). Huolehdi siitä, että muutat asetusta vain silloin, kun taustapuolella olevaan AUX-tuloon ei ole kytketty mitään laitetta. Irrota mahdollisesti ennestään kytkettynä olevat laitteet autoradion ollessa pois päältä.

C'n'C-käytön käynnistäminen

Paina näppäintä SRC 6 niin monta kertaa, kunnes C'n'C:n välityksellä kytketty laite tulee näyttöön.

Toisto alkaa.

Huomautuksia:

C'n'C-käyttö voidaan valita vain silloin, kun C'n'C-yhteensopivan liittymän välityksellä on kytketty sopiva laite. - Radion ohjaamiseksi C'n'C-käytöllä lue luku "CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttö". - Voit kytkeä sopivalla sovitinjohdolla enintään 3 C'n'C-yhteensopivaa Blaupunkt-liittymää autoradioon. Jotta autoradio pystyisi erottamaan erilaiset liittymät toisistaan, voit kohdentaa jokaiselle liittymälle yksilöllisen laitenumeron (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "C'n'C").

AUX-käytön käynnistäminen

Paina näppäintä SRC ⑥ niin monta kertaa, kunnes näyttöön tulee "CDC / AUX".

Toisto alkaa.

Huomautus:

Voit antaa taustapuolella olevalle AUX-tulolle oman nimen, joka ilmoitetaan AUX-käytössä näytöllä, kun olet valinnut kytketyn audiolähteen (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "AUX EDIT").

Äänensävyasetukset

Audio-valikossa voit muuttaa seuraavia äänensävyasetuksia:

Basso- ja diskanttitason säätö - Äänenvoimakkuuden jaon säätö vasemmalle/oikealle (balanssi) ja eteen/taakse (fader) Alhaisella äänenvoimakkuudella tapahtuvan basson korotuksen (X-Bass) säätö.

Laajennetussa audiovalikossa voit suorittaa lisäksi seuraavat asetukset:

• 3-kaistaisen taajuuskorjaimen säätö:
• Keskiaänen tason säätö. Basso-, keskiaäni- ja diskanttitaajuuden valinta. Basson ja keskiaänen Q-arvon säätö.
• Laajennetun X-Bass-säädön suoritus (taso ja taajuus)
• Taajuuskorjaimen esiasetuksen valinta

Huomautus:

Basson, keskiaänien ja diskantin asetukset tallennetaan kulloinkin nykyiselle audiolähteelle.

Audiovalikon avaaminen ja valikosta poistuminen

Avaa äänivalikko painamalla lyhyesti näppäintä MENU-OK (15). Paina näppäintä 1 6 /A ② niin monta kertaa, kunnes valikkokohta "AUDIO" on valittuna. Avaa audiovalikko painamalla näppäintä ≥ 14. Paina näppäintä 1 6 /A ② niin monta kertaa, kunnes haluamasi valikkokohta on valittuna. Suorita asetus (katso seuraava jakso). Valitse joku toinen valikkokohta painamalla lyhyesti näppäintä MENU-OK 15.

-tai

Poistu valikosta painamalla lyhyesti näppäintä DIS/ESC 13.

Huomautus:

Valikosta poistutaan automaattisesti n. 15 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näyttöön tulee taas nykyisen audiolähteen näyttö.

Asetuksen tekeminen audiovalikossa

BASS

Bassotaso. Asetusvaihtoehdot: -7 +7.

Avaa alivalikko painamalla näppäintä ≥ 14. Tee asetus painamalla näppäintä V 16/AX2.

TREBLE

Diskanttitaso. Asetusvaihtoehdot: -7 - +7.

Avaa alivalikko painamalla näppäintä > 14. Tee asetus painamalla näppäintä V 16/AX2.

BALANCE

Äänenvoimakkuuden tasapaino. Asetusvaihtoehdot: L9 (vasemmalle) - R9 (oikealle).

Avaa alivalikko painamalla näppäintä ≥ 14. Tee asetus painamalla näppäintä V 16/AX2.

FADER

Äänenvoimakkuuden jako eteen/taakse. Asetusvaihtoehdot: R9 (taakse) - F9 (eteen).

Avaa alivalikko painamalla näppäintä ≥ 14. Tee asetus painamalla näppäintä V 16/AX2.

X-BASS

Alhaisella äänenvoimakkuudella tapahtuva basson korotus. Asetusvaihtoehdot: 0 (pois päältä) - 3 (suurin korotus).

Avaa alivalikko painamalla näppäintä ≥ 14. Tee asetus painamalla näppäintä V 16/AX2.

Laajennetun audiovalikon avaaminen ja valikosta poistuminen

Valitse audiovalikosta valikkokohta "ENHANCED". Avaa ENHANCED-valikko painamalla näppäintä > 14. Paina näppäintä 1 6 / A2 niin monta kertaa, kunnes haluamasi valikkokohta on valittuna. Suorita asetus (katso seuraava jakso). Valitse joku toinen valikkokohta painamalla lyhyesti näppäintä MENU-OK 15.

- tai

• Poistu valikosta painamalla lyhyesti näppäintä DIS/ESC (13).

Asetuksen tekeminen laajennetussa audiovalikossa

E-BASS

Bassotaajuuden ja Q-arvon säätö. Asetusvaihtoehdot:

Bassotaajuus: 60/80/100/200 Hz. Q-arvo: 1,0/1,25/1,5/2,0. Avaa alivalikko E-BASS painamalla näppäintä > 14. Paina näppäintä 16 / 2, kun haluat vaihtaa alivalikoiden "FREQ" (taajuus) ja "QFAC" (Q-arvo) välillä. Paina näppäintä < 5 / > 14, kun haluat vaihtaa alivalikon käytettävissä olevien asetusten välillä.

E-TREBLE

Diskanttitaajuuden säätö. Asetusvaihtoehdot: 10/12,5/15/17,5 kHz.

Avaa alivalikko E-TREBLE painamalla nappainta >14. Paina nappainta <5/5> (14), kun haluat vaihtaa alivalikon käytettävissä olevien asetusten välillä.

E-MIDDLE

Keskiäänitason ja -taajuuden sekä Q-arvon säätö. Asetusvaihtoehdot:

Keskiäänitaso: -7...+7 Keskiäänitaajuus: 0,5/1,0/1,5/2,5 kHz Q-arvo: 0,5/0,75/1,0/1,25

Avaa alivalikko E-MIDDLE painamalla nappainta >14. Paina nappainta <16>/<2>, kun haluat vaihtaa alivalikoiden "GAIN" (taso), "FREQ" (taajuus) ja "QFAC" (Q-arvo) välillä. Paina nappainta <5/1> <14/1>, kun haluat vaihtaa alivalikon käytettävissä olevien asetusten välillä.

E-XBASS

X-bassotason ja -taajuuden säätö. Asetusvaihtoehdot:

X-bassotaso: 0 (pois päältä)...3 X-bassotaajuus: 30/60/100 Hz

Avaa alivalikko E-XBASS painamalla nappainta >14. Paina nappainta <16>/<2>, kun haluat vaihtaa alivalikoiden "GAIN" (taso) ja "FREQ" (taajuus) välillä. Paina nappainta <5>/<14>, kun haluat vaihtaa alivalikon käytettävissä olevien asetusten välillä.

PRESETS

Taajuuskorjaimen esiasetuksen valinta. Asetusvaihtoehdot: POP, ROCK, CLASSIC, P-EQ OFF (ei esiasetusta).

Avaa alivalikko PRESETS painamalla nappainta >14. Vaihda asetusten välillä painamalla nappainta <16>/<2>.

Käyttäjäasetukset

Käyttäjävalikon avaaminen ja valikosta poistuminen

Avaa valikko painamalla lyhyesti nappainta MENU-OK 15. Paina nappainta <16>/<2> niin monta kertaa, kunnes haluamasi valikkokohta on valittuna. Suorita asetus (katso seuraava jakso). Valitse jokin toinen valikkokohta painamalla lyhyesti nappainta MENU-OK 15.

-tai

Poistu valikosta painamalla lyhyesti näppäintä DIS/ESC ⑬.

Huomautus:

Valikosta poistutaan automaattisesti n. 15 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö.

Asetuksen tekeminen käyttäjävalikossa

CDC

Taustapuolen AUX-tulon käyttötilan asettaminen. Asetukset: ON (CD-vaihtajan tai muun ulkoisen audiolähteen kytkentä), OFF (C'n'C-yhteensopivan Blaupunkt-liittymän kytkentä).

Avaa valikko painamalla näppäintä ≥14. Vaihda asetusten välillä painamalla näppäintä >14. Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU·OK ⑤.

Autoradio kytkeytyy automaattisesti pois päältä ja sitten valitulla asetuksella jälleen päälle.

C'n'C

Kohdenna kytketylle C'n'C-yhteensopivalle liittymälle oma yksilöllinen laitenumero (C'n'C = Command and Control). Pituus: 4 merkkiä, numeromerkit: 0-9, A-F (heksadesimaali).

Avaa valikko painamalla näppäintä ≥14. Valitse liittymä ("DEV 1 - 3") painamalla näppäintä V(16) / A(2). Paina näppäintä ≥14 kun haluat muuttaa laitenumeron. Vaihda merkkien välillä painamalla näppäintä <5/>14.

Valitun kohdan merkki vilkkuu, kun se on valittuna.

Paina näppäintä 16 / A2, kun haluat valita valittuun kohtaan jonkun numeromerkin. Hyväksy syötetty laitenumero painamalla lyhyesti näppäintä MENU·OK 15.

CDTEXT

CD-tekstinäytön päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla nappainta ≥14. Vaihda asetusten välillä painamalla nappäintä >14. Hyväksy valittu asetus painamalla lyhyesti nappäintä MENU·OK ⑤.

TA VOLUME

(vain viritysalueella "EUROPE")

Liikennetiedotusten äänenvoimakkuuden asetus. Asetusvaihtoehdot: 1 - 50.

Avaa valikko painamalla nappainta >14. Tee säätö painamalla nappainta V 16/ A2 tai kääntämällä äänenvoimakkuussäädintä 4.

SENS

Mahdollista vain FM-radiokäytössä: Asemanhaun herkkyyden säätö. Asetusvaihtoehdot: LO1 (vähäisin) - HI6 (suurin).

Avaa valikko painamalla nappainta ≥14. Tee asetus painamalla nappainta V 16/AX2.

SCAN TIME

Esittelysoiton säätö 5 sekunnin askelin. Asetusvaihtoehdot: 5-30.

Avaa valikko painamalla nappainta ≥14. Tee asetus painamalla nappainta V 16/AN2.

CLOCK SET

Kellonajan säätö.

Avaa valikko painamalla nappainta ≥14. Vaihda minuuttien ja tuntien välillä painamalla nappäintä <5> / >14.

Minuutti- tai tuntilukema vilkkuu, kun se on valittuna.

Säädä minuutit tai tunnit painamalla nappainta \(\mathbf{V}^{16} / \mathbf{A}^{2}\). Hyväksy syötetty kellonaika painamalla lyhyesti nappäintä MENU-OK 15.

Huomautus:

12-tunnin ajannäyttömuodossa (12H MODE) kellonajan jäljessä lukee aamupäivisin "A" ja iltapäivisin "P".

12H/24H MODE

12- tai 24-tunnin ajannäyttömuodon valinta. Asetusvaihtoehdot: 12H, 24H.

Avaa valikko painamalla nappainta >14. Vaihda asetusten välillä painamalla nappäintä >14.

CLOCK

Poiskytketyn radion ja poiskytketyn auton sytytysvirran yhteydessä näytettävän kellonajan päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla nappainta \(\geq 14\). Vaihda asetusten välillä painamalla nappäintä >14. Hyväksy valittu asetus painamalla lyhyesti nappäintä MENU·OK ⑤.

BEEP

Äänimerkin päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla nappainta >14. Vaihda asetusten välillä painamalla nappäintä >14. Hyväksy valittu asetus painamalla lyhyesti nappäintä MENU·OK ⑤.

MUTE LVL

Hiljaisemmaksi kytkennän äänenvoimakkuuden säätö. Asetusvaihtoehdot: 0 - 50.

Avaa valikko painamalla painiketta > 14. Tee säätö painamalla painiketta 16/AN2 tai kääntämällä äänenvoimakkuussäädintä 4.

ON VOLUME

Päällekytkettäessä voimassa oleva äänenvoimakkuus. Asetusvaihtoehdot: 0 - 50 tai LAST VOL (viimeksi ennen autoradion poiskytkentää asetettuna ollut äänenvoimakkuus). Asetuksella "LAST VOL" päällekytkettäessä voimassa oleva äänenvoimakkuus on rajoitettu enintään tasolle 25.

Paina painiketta ≥ 14 kun haluat valita asetuksen "LAST VOL". Tai paina painiketta < 5 jotta voit säätää päällekytkettäessä voimassa olevaksi äänenvoimakkuudeksi 0-50.

Tee säätö painamalla painiketta 16/12 tai kääntämällä äänenvoimakkuussäädintä ④.

REG (vain viritysalueella "EUROPE")

Mahdollista vain FM-radiokäytössä: REG-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla painiketta ≥ 14. Vaihda asetusten välillä painamalla painiketta > 14.

PTYLANG

(vain viritysalueella "EUROPE")

Mahdollista vain FM-radiokäytössä: ohjelmatyyppinäyttöjen kielen valinta. Asetusvaihtoehdot: ENGLISH, FRANCAIS, DEUTSCH.

Avaa valikko painamalla painiketta ≥ 14. Vaihda asetusten välillä painamalla painiketta 16/AN.

PTY

(vain viritysalueille "EUROPE", "USA", "S AMERICA")

Mahdollista vain FM-radiokäytössä: PTY-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla nappainta > 14. Vaihda asetusten välillä painamalla nappainta > 14.

DISP COL

Näytön valaistusvärin sekoittaminen perusväreistä punainen, vihreä ja sininen (RGB). Asetusvaihtoehdot: R, G ja B kulloinkin 0 - 16.

Paina nappainta < 5, kun haluat valita alivalikon "4096 COL" (R:n, G:n ja B:n asetus), tai nappainta > 14, kun haluat valita alivalikon "256 COL" (R:n ja G:n asetus, B jää entiselleen). Avaa alivalikko painamalla nappainta > 14.

Vaihda värien välillä painamalla nappainta < 5 / > 14. Valitun värin arvo vilkkuu. Säädä valitun värin arvo painamalla nappainta V 16 / A 2. Hyväksy valittu asetus painamalla lyhyesti nappäintä MENU·OK ⑤.

SCAN

Näytön valaistusvärin jatkuvan vaihtumisen päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa alivalikko painamalla nappainta > 14. Vaihda asetusten välillä painamalla nappainta > 14. Hyväksy valittu asetus painamalla lyhyesti nappäintä MENU·OK ⑤.

Jos värin jatkuva vaihtuminen on kytketty päälle, näytön valaistusväri vaihtuu jatkuvasti koko värikirjon puitteissa.

COL SCAN

Näytön valaistusvärin valinta värinhaun aikana.

Käynnistä värinhakutoiminto painamalla nappainta > 14. Näyttöön tulee vuorotellen "SCANNING" ja "OK (MENU)" ja näytön valaistusväri vaihtuu jatkuvasti. Valitse juuri säädettynä oleva väri painamalla lyhyesti nappäintä MENU·OK ⑤.

DIM DAY/DIM NIGHT

Näytön kirkkauden säätö päivälle (DIM DAY) ja yölle (DIM NIGHT). Asetusvaihtoehdot: 1 - 16.

Avaa alivalikko painamalla nappainta > 14. Tee asetus painamalla nappainta V 16 / A 2.

Kun autoradio on kytketty asennusohjeiden mukaisesti paikalleen ja autossa on asianmukainen liitäntä, näytön kirkkauden vaihto päivä- ja yötavarten tapahtuu auton valojen päälle- ja poiskytkennän myötä.

AUXEDIT

Nimen antaminen taustapuolella olevalle AUX-tulolle AUX-käytössä. Pituus: 9 merkkiä; merkkivaihtoehdot: A-Z, 0-9.

Avaa valikko painamalla näppäintä >14. Vaihda merkkien välillä painamalla näppäintä <5/>14.

Valitun kohdan merkki vilkkuu, kun se on valittuna.

Paina näppäintä 16 /N2, kun haluat valita valittuun kohtaan jonkun merkin. Hyväksy syötetty nimi painamalla lyhyesti näppäintä MENU·OK ⑤.

TRAF

(vain viritysalueella "EUROPE")

Mahdollista vain FM-radiokäytössä: liikennetiedotustoiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla näppäintä 14. Vaihda asetusten välillä painamalla näppäintä >14.

RDS

(vain viritysalueella "EUROPE")

Mahdollista vain FM-radiokäytössä: RDS-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois).

Avaa valikko painamalla näppäintä 14. Vaihda asetusten välillä painamalla näppäintä >14.

Tehdasasetukset

Tehdasasetukset käyttäjävalikossa:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Vain viritysalueella "EUROPE"

Voit palauttaa autoradion asetukset alkuperäisiin tehdasasetuksiin:

Avaa valikko painamalla lyhyesti näppäintä MENU·OK (15). Paina näppäintä √16 / √2 niin monta kertaa, kunnes valikkokohta "NORMSET" on valittuna. Paina näppäintä MENU·OK ⑤ yli 4 sekuntia.

Näyttöön tulee hetkeksi "NORM ON". Autoradio kytkeytyy automaattisesti pois päältä ja kytkeytyy sitten tehdasasetusten kanssa jälleen päälle.

Huomautus:

Jos painat näppäintä MENU·OK (15) alle 4 sekuntia, näyttöön tulee "NORM OFF" ja tähänastiset asetukset jäävät voimaan.

Hyödyllisiä tietoja

Takuu

Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot.

Takuuehdot voit katsoa sivustolta www.blaupunkt.com tai tilata ne suoraan osoitteesta:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Korjaus-/noutopalvelu

Joissakin maissa Blaupunktilta voi tilata korjaus- ja noutopalvelun.

Osoitteesta www.blaupunkt.com voit katsoa, onko tämä palvelu saatavilla omassa maassasi.

Jos haluat käyttää tätä palvelua, voit pyytää Internetin kautta noutopalvelua hakemaan autoradiosi.

Tekniset tiedot

Jännitteensyöttö

Käyttöjännite: 10,5 - 14,4 V

Virranotto

Käytössä: 10 A

10 sek. poiskytkennän

jälkeen: < 3,5 mA

Vahvistin

Lähtöteho: 4 x 26 W sini kun

14,4V 4 ohmilla.

4 x 50 W maks. teho

Viritin

Aaltoalueet Eurooppa/Thaimaa:

FM: 87,5-108 MHz

Aaltoalueet Etelä-Amerikka:

ULA (FM): 87,5 - 107,9 MHz

Oikeudet muutoksiin pidätetään

• Blaupunkt CDC A03
• Blaupunkt CDC A08
• Blaupunkt IDC A09

Häiriötön vastaanotto

On olemassa erilaisia tapoja virittää radioasema:

Viritys automaattisella haulla

Tekniset tiedot 380

Ohjeet käyttäjälle 381

Ohjeet asennukseen

Tämä radiopuhelin on valmistettu käyttäen uusinta tekniikkaa ja turvallisuusmääräyksiä. Tästä huolimatta se voi aiheuttaa vaaroja, jos turvallisuusohjeita ei noudateta.

Nämä ohjeet sisältävät tärkeitä tietoja laitteen asentamisesta ja käytöstä sekä auton radio-ohjaimesta.

Blaupunkt (www.blaupunkt.com).

Toimitukseen kuuluvat varusteet (eivät sisälly toimitukseen)

Kysy lisävarusteita Blaupunkt-jälleenmyyjältä tai verkkosivustolta www.blaupunkt.com, esim.:

Kaukosäädin tai Blaupunktin käsiohjain perustoimintojen turvalliseen ja helppoon käyttöön (ei ole mahdollista käyttää kaukosäätimellä) Blaupunktin lisävarusteet ovat mahdollisia (C&C = Command and Control) -moduulille, joka ohjaa muita laitteita (esim. iPod/USB-liitäntä) - CD-vaihtaja Blaupunkt - vahvistin (Amplifier) Blaupunkt tai Velocity

Käyttöönotto

Etupaneelin asennus/irrotus

Auton radiopuhelimesi on varustettu irrotettavalla etupaneelilla (Release-Panel) varkausten estämiseksi. Toimituksen yhteydessä etupaneeli on kiinnitetty. Jotta voit käyttää radiopuhelinta asennuksen jälkeen, sinun on ensin asennettava etupaneeli (katso "Etupaneelin asennus" tästä käsikirjasta).

Irrota etupaneeli aina, kun poistut autosta. Ilman tätä paneelia radio on hyödytön varkaalle.

Huomio

Varoitus

Varo, ettei etupaneeli putoa.

Säilytä etupaneelia siten, että se on suojattu iskuilta ja kuumuudelta.

Paneelia ei saa altistaa suoralle auringonvalolle tai muille lämmönlähteille.

Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita.

• Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu.
• Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm² mittaa.
• Älä kytke auton pistoketta radioon!

Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi.

Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista.

Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen.

Jos asennetaan vahvistin tai CD-vaihtaja, silloin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjatulo- tai linjalähtöliitäntöjen pistokkeet liitetään paikoilleen.

Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo).

Toimitukseen kuuluvat asennus- ja kytkentäosat
