BHCA64640BH - Kapuçina kuzhine BEKO - Manual falas për përdoruesin

Lloji i produktit	Kapuç dekorativ i kuzhinës
Marka	Beko
Modeli	BHCA64640BH
Furnizimi elektrik	220-240 V ~ 50 Hz
Fuqia e motorit	210 W
Numri i shpejtësive	3
Rrjedha maksimale e ajrit (shpejtësia e 3-të)	631 m³/h
Ndriçimi	2 llamba LED
Fuqia e llambave	2 x 3 W
Lloji i llambës	LED spot, bazament GZ10
Klasa e izolimit të motorit	Klasa F
Klasa e izolimit të pajisjes	Klasa I
Lartësia minimale e montimit	65 cm mbi pllakën e gatimit
Lloji i filtrimit	Filtër yndyre alumini + filtër karboni (opsional)
Materiali i filtrave të yndyrës	Alumini
Frekuenca e pastrimit të filtrit të yndyrës	Çdo muaj (përdorim normal)
Frekuenca e zëvendësimit të filtrit të karbonit	Çdo 3 muaj
Funksioni i ndalimit automatik	Po, vonesë 15 minuta
Udhëzimet e sigurisë	Distanca minimale, shkëputni para pastrimit, mos lini vaj të nxehtë pa mbikëqyrje
Pjesë të disponueshme	Filtra, llamba, motor (përmes shërbimit të autorizuar)
Garancia	Konsultoni manualin (e paspecifikuar)

Pyetjet më të shpeshta - BHCA64640BH BEKO

Cila është distanca minimale e montimit midis kapuçit dhe pllakës së gatimit?

Distanca minimale është 65 cm midis sipërfaqes mbajtëse të enëve dhe pjesës më të ulët të kapuçit. Për pllakat me gaz, respektoni udhëzimet specifike nëse ato kërkojnë një distancë më të madhe.

Si të pastrohen filtrat e vajit prej alumini?

Hiqni filtrat duke shtyrë kyçin përpara dhe duke tërhequr poshtë. Lajini me detergjent të lëngshëm ose në larëse enësh. Shpëlajini dhe thajini para se t'i vendosni përsëri. Pastroni të paktën një herë në muaj.

Si të zëvendësohet filtri i karbonit?

Fillimisht hiqni filtrin e vajit. Ktheni filtrin e karbonit në drejtim të kundërt të akrepave të orës për ta liruar. Instaloni filtrin e ri duke e kthyer në drejtim të kundërt. Vendosni përsëri filtrin e vajit. Filtri i karbonit nuk lahet dhe duhet të zëvendësohet çdo 3 muaj.

Si të zëvendësohet llamba LED?

Shkëputni pajisjen. Shtyni mbajtësin e llambës poshtë nga pas, ktheni atë në drejtim të kundërt të akrepave të orës dhe nxirreni. Instaloni llambën e re (3 W, bazament GZ10) duke bërë veprimin e kundërt.

Çfarë të bëni nëse kapuçi nuk funksionon?

Kontrolloni fillimisht siguresën dhe lidhjen elektrike (220-240 V). Sigurohuni që pajisjet e tjera të kuzhinës funksionojnë. Nëse problemi vazhdon, kontaktoni një shërbim të autorizuar.

Si të aktivizohet funksioni i ndalimit automatik?

Shtypni butonin e njërës prej shpejtësive (1, 2 ose 3) për më shumë se 2 sekonda. Funksioni aktivizohet me një vonesë prej 15 minutash para ndalimit. Për ta çaktivizuar, shtypni përsëri të njëjtin buton.

A mund ta përdor kapuçin pa kanal shkarkimi?

Po, në modalitetin riciklimi. Instaloni një filtër karboni (nuk ofrohet) dhe një deflektor ajri. Ajri filtrohet dhe kthehet në dhomë. Hiqni kapakët e brendshëm të përshtatësit të kanalit.

Cila është procedura e montimit në mur?

Përdorni shabllonin e dhënë për të shënuar vrimat. Shponi, futni kunjat, fiksoni pllakën e lidhjes. Varëni kapuçin në vidhat e fiksimit, më pas shtrëngojini. Sigurohuni që muri është i sheshtë dhe në gjendje të mbajë peshën.

A janë llambat LED të zëvendësueshme?

Po, ato janë llamba LED spot prej 3 W me bazament GZ10. Ato mund të zëvendësohen nga përdoruesi duke ndjekur procedurën e përshkruar në manual.

Ku mund të gjej pjesë këmbimi?

Filtrat e vajit, filtrat e karbonit dhe llambat janë të disponueshme nga shërbimet e autorizuara Beko ose në dyqane të specializuara. Përdorni vetëm pjesë origjinale ose të rekomanduara nga prodhuesi.

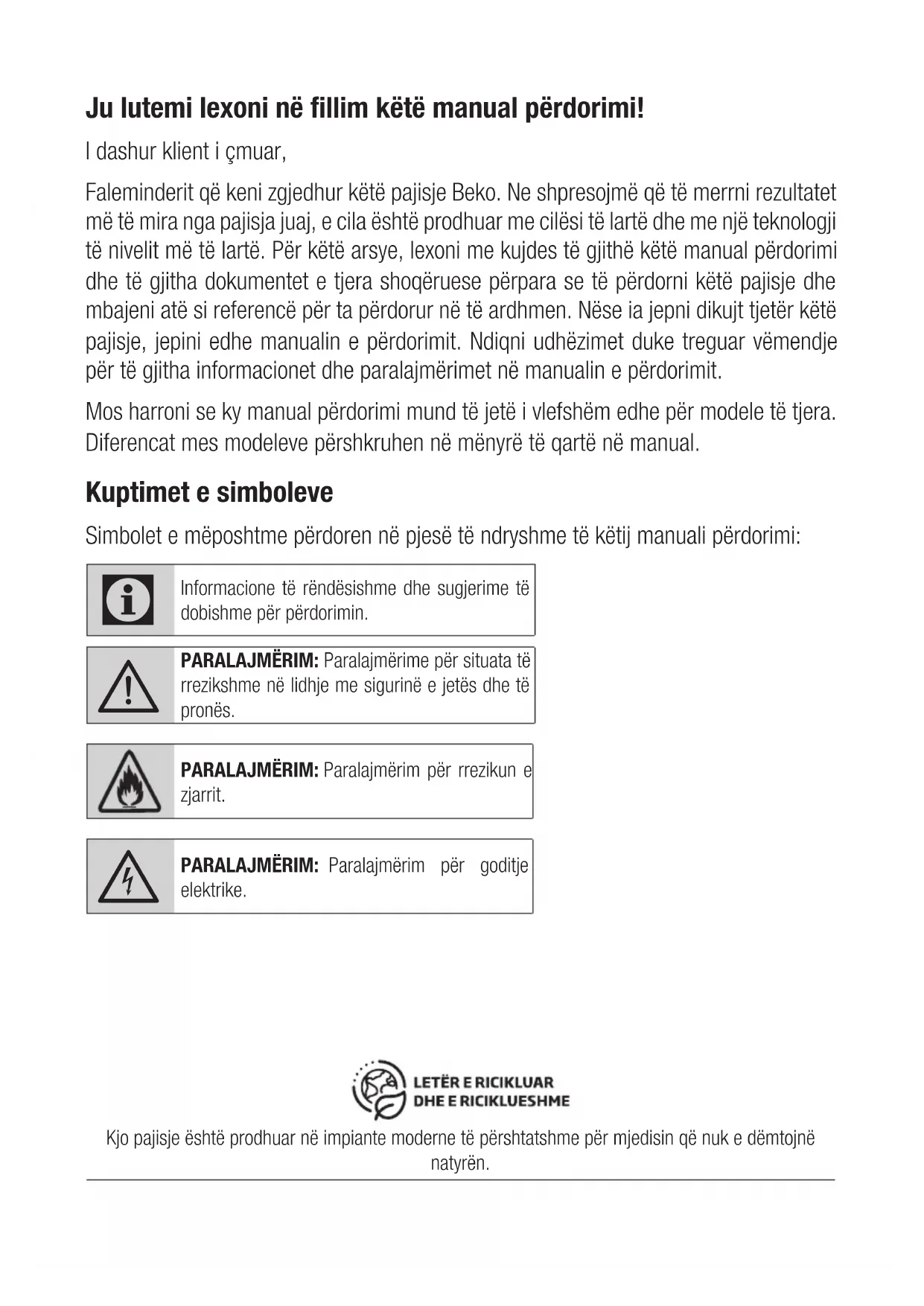

MANUAL I PËRDORUESIT BHCA64640BH BEKO

Faleminderit që keni zgjedhur këtë pajisje Beko. Ne shpresojmë që te merrni rezultatet me të mira nga pajisja juaj, e cila ùshte prodhuar me cilësi të lartë dhe me një tekologji të nivelit m të lartë. Per këtë arsye, lexoni me kujdes të gjithë këtë manual përdorimi dhe të gjitha dokumentet e tjera shoqéruese perpara se të përdorni këtë pajisje dhe mbajeni atë si reference per ta përdorur ne të ardhmen. Nëse ia jegni dikujt tjeter këtë pajisje, jegini edhe manualin e përdorimit. Ndiqni udhézimet duke treguar vëmendje per të gjitha informacionet dhe paralajmérimet ne manualin e përdorimit.

Mos harroni se ky manual pērdorimi mund tè jegë i vlefshēm edhe per modele tè tjera. Diferencat mes modeleve pērshkruhen né menyre tè qartè né manual.

Kuptimet e simboleve

Simbolet e mèposhtme pērdoren népjès tè ndryshme tè kétij manuali pērdorimi:

Informacione te rendesishme dhe sugjerime te dobishme per perdorimin.

PARALAJMÄRIM: Paralajmérime per situata t é rrezikshme né lidhje me sigurine e jetës dhe t é pronës.

PARALAJMÖRIM: Paralajmörim per rrezikun e zjarrit.

PARALAJMÄRIM: Paralajmérim per goditje elektrike.

1 Udhezime te rendesishme per sigurine dhe mjedisin

1.1 Siguria e pergjithshme

Udhezime te rendesishme persigurine. Lexojini me kujdes dhembajini per reference ne te ardhmen. Ne kete pjese perfshihen udhezimet per sigurine qedo tju ndihmojne te mbrohenienga rreziku i zjarrit, goditjes elektrike, ekspozimit ndaj rrjedhjeve te energjise mikrovaleve, lendimeve personale osdemytimeve te prones. Mosrespektimi i ketyre udhezimeve do ta beje te pavlefshme garancine.

• Produktet Beko jane ne perputhje me standardet perkatëse të sigurë; per këtë arsye, në rast demtimi të pajisjes ose të kabllos elektrike, ajo duhet të riparohet ose të zëvendësohet nga shitësi, qendra e sherbimit ose një specialist dhe sherbim i autorizuar i ngjashëm per të shmongur cdo rrezik. Riparimet e gabuara ose të pakualifikuara mund të jene të rrezikshme dhetë shkaktojne rrezik per perdouresin.

• Kjo pajisje体系建设 planifikuar te perdoret ne shtepi dhe ne aktivitete tingjashme si p.sh.:

• Zonat e kuzhines sè personelit né dyqane, zyra dhe ambiente të tjera pune;

• Shtëpi nëferma
• Nga klientét né hotele dhe ambiente tě tjera banimi;
• Ambiente tè tipit tè moteleve.
• Pērdoreni kětē pajisje vetém per qëllimin e planifikuar siç pershkruhet né kětē manual.
• Prodhesi nuk mund te mbajë pergjegjës i per demtimet që shkaktohen nga instalimi i gabuar ose keqperdorimi i produktit.
• Kjo pajisje mund te perdoret nga fémijë te moshës 8 vjc e lart dhe personat me aftësi me te ulëta fizike, ndjesore ose mendore ose me mungesë pervoje dhe njohurish nëse u janë dhëne udhézime ose janë monitoruar ne lidhje me perdorimin e pajisjes ne një menyre te sigurt dhe i kuptojnë rreziqet që perfshihen.
  Femijet nuk duhet te lejohen qete luajne me pajisjen. Pastrimi

1 Udhezime te rendesishme per sigurine dhe mjedisin

dhe mirembajtja e perdoruesit nuk duhet berenga femijepa mbikeqyrje.

• Distanca minimale mes siperfaques mbështetëse per enët e gatimit ne vatren e gatimit dhe pjesës me të poshtme të produkt tuaj duhet të jeg të pakten 65 cm.
• Nese udhezimet per instalimin per vatren e gazit specifikojné njé distance me te madhe, kjo duhet te merret parasysh.
• Sigurohuni që furnizimi me energia nga rrjeti elektrik éshte neperputhje me informacionet edhena ne tabelen e karakteristikave te pajisjes.
• Mos e perdorni asnjehere pajisen nese kablloja elektrike ose vete pajisja eshte e demtuar.
• Parandaloni děmtimin e kabllos elektrike duke mos e shtypur, perkulur ose prekur ne cepa temprehte. Mbajeni kabllon elektrike larg nga siperfaqet enxehta dhe flaket e pambrojtura.
• Pardoreni pajisjen vetem me një(PR) prizë me tokëzim.

PARALAJMÄRIM: Mos e lidhni pajisjen me rrjetin elektrik deri sa instalimi te kete perfunduar plotësisht.

Vendoseni pajisjen ne njemenyre te tille qe spina te yetegjithmone lehtesisht e arritshme.
- Mos i prekni llambat nèse janë pērdorur per njè kohë tè gjate. Ato mund t'ju djegin duart nèsenxehen.
- Ndiqni rregullat e percaktuara nga autoritet kompetente per shkarkimin e ajrit te papaster (ky paralajmerim nuk eshte i vlefshem per perdorim pa tuba).
- Pördoreni pajisjen casi te vendosni një tenxhere, tigan etj. nevatren e gatimit. Ne rast te kundert, nxehtësia e lartë mund te shkaktojë deformime ne disapjesë te produktit tuaj.
- Fikeni vatren e gatimit para se ta hiqni tenxheren, tiganin etj. nga ajo.
- Moslinjav tenuxheqevatrenegatimit.Tiganet me vaj tenuxhemuund temarrin zjarr.
Tregoni kujdes ndaj perdevedhe mbulesave pasi vaji mund

1 Udhezime te rendesishme per sigurine dhe mjedisin

tē marre zjarr gjaté gatimit tē ushqimeve si p.sh. patateve tē skuqura.

• Filtri i yndyres duhet te nderrohet te pakten cdo muaj. Filtri i karbonit duhet te nderrohet te pakten cdo 3 muaj.
• Produkt di duhet te pastrohet ne perputhje me manualin e perdorimit. Nese pastrimi nuk kryhet ne perduthje me manualine perdorimit, ekziston rreziku i zjarrit.
• Mos perdorni materiale filtrimi qè nuk janë rezistente ndaj zjarrit né vend te filtrit aktual.
• Pördorni vetém pjese originale ose pjese t'rekomanduara nga prodhuesi.
• Mos e perdorni produktin pa filtrin dhe mos i hiqni filtrat kur produkti éshte ne perdorim.
• Né rast se ndizen flake, shkëputeni produktin nga rrjeti elektrik dhe pajisjet e gatimit.

• Né rast se ndizen fläke, mbulojini flakét dhe mos pērdorni asnjeherè ujè per fikjen e tyre.

• Hiqeni pajisjen nga przy para pastrimit dhe kur pajisja nuk éshte ne pördorim.

• Presioni negativ ne ambient nuk duhet te kalojë 4 Pa (4 x 10 bar) kur perdoren njëkohësisht aspiratori per vatrat elektrike dhe pajisje që funkSIONojne me një lloj tjeter energia.

• Në ambientin ku përdoret pa-jisja, ajri i shkarkimit i pajisjeve që punojnë me karburant ose gaz, si p.sh. ngrohësit e dhomës, duhet të izolohet ne menyre absolute ose pajisja duhet të jegë et tipit hermetik.

Kur lidhni tubat, perdorni tuba me diameter 120 ose 150 mm. Lidhja e tubave duhet te yete same e shkurter dhe me sa me pak beryla.

Rrezik mbytje! Mbajini të gjitha materialet e paketimit larg fëmi-jëve.

KUJDES: Pjeset e arritshmemund te jene te nxehta kur perdoren me pajisjet e gatimit.

Shkarkimi i produktit nuk duhet te lidhet me kanale ajri qe perfshijné tymra te tjere.

1 Udhezime te rendesishme per sigurine dhe mjedisin

• Ajrimi ne dhome mund te mos jete i mjaftueshem kur aspiratori pervatren elektrike perdoret ne te njejten kohme me pajsje qe funksionojne me gaz oskarburante te tjera (kjo mund te mos jete e vlefshme per pajisjet qe enxjerrin ajrin perseri vetem ndhome).

• Objekt e vendosura mbi produkt mund为此 bien. Mos vendosni objekte mbi produkt.

• Mos ndizni flake gjaté gatimit nén produit.

PARALAJMÄRIM: Para se të instaloni aspiratorin, hiqni shtresat mbrojtëse.

• Mos lini asnjehere flake te hapura te larta nen aspirator kur ai eshte ne funksionim.
  Fritezat duhet te monitorohen vazhdimisht gjate perdorimit: vaji i nxehur shume mund te shpertheje ne flake.

1.2 Perputhja me direktiven WEEE dhe hedhja e produktit pas perdorimit

Ky produit Swedish, perputhje me direktiven WEEE.
te BE-sé (2012/19/EU). Ky produit ka një simbol klasifikimi per pajisjet e pördorura elektrike dhe elektronike (WEEE).

Ky simbol tregon se ky produit nuk duhet te hidhet me mbeturinat e tjera te shtepise ne fund te kohezgatjes sie sherbimit. Pajisja e perdorura duhet te kthehet te pika zyrtare grumbullimit

per riciklimin e pajisjeve elektrike dhe elektronike. Per t'i gjetur keto sisteme grumbullimi, kontaktoni me autoritet lokale ose me shitesin ku e keniblere produktin. Cdo shtepi ka njel rol te rendesishem ne rikuperimin dhe riciklimin e pajisjeve te vetra. Hedhja e pajisjes se perdoru nemyren e duhur ndihmon per te parandaluar passoja te mundshme negative per mjedisin dhe shendetin e njeruit.

1.3 Perputhja me direktiven RoHS

Produkti qè keni blereèshte néperputhje medirektiven RoHS te BE-se (2011/65/EU). Nuk permiban materiale te demshme dhe tédaluara tè specifikuara né direktive.

1.4 Informacionet per paketimin

Materialet e paketimit te produktit jané prodhuar nga materiale t é riciklueshmene perputhje me rregulloret tonakombétare per mjedisin. Mos i hidnii

material et paketimit bashke me mbeturinat eshtepise osmbeturina tjera. Dergojini ato te pikat e grumbullimit te materiaiveve te paketimit te percaktuara nga autoritet lokale.

2 Pamja e përgjithshme

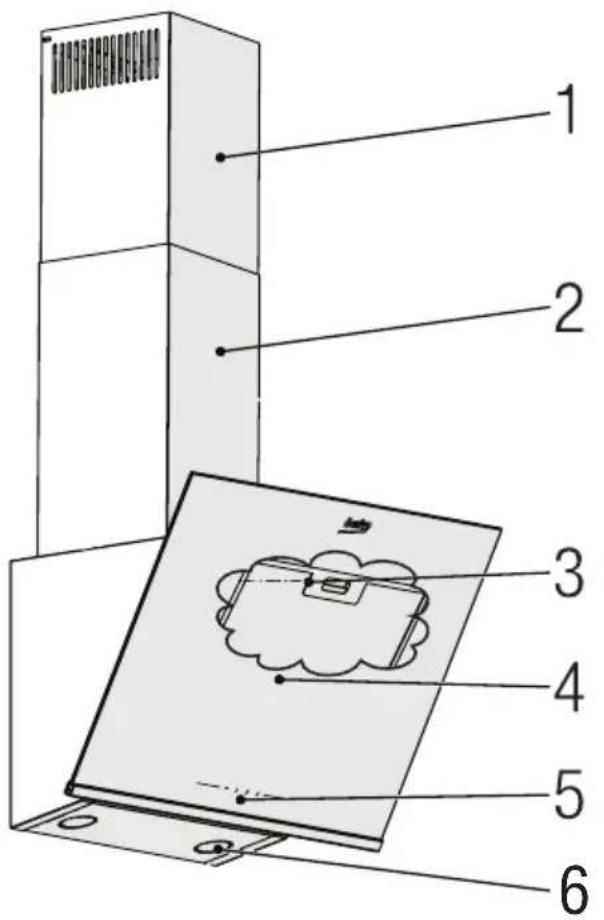

2.1 Pamje e pergjithshme

1. Oxhaku i brendshem
2. Oxhaku i jashtem
3. Filtri prej alumni i yndyres (Prapa kapakut prej xhami)
4. Kapakut prej xhami
5. Paneli kontrollit
6. Ndiçimi

2.2 Të dhënat teknike

Modeli BHCA 64640 B	BHCA 64640 BH	BHCA 94640 BH BHCA 94640 WH
Voltazhi 220-240V ~ 50 Hz
Fuqia e llambës 2x3 W
Fuqia e motorit 210 W
Sasia e thithjes – 3. Niveli	631 m³/h 623 m³/h
Klasa e izolimit të motorit Klasa F
Klasa e izolimit Klasa I

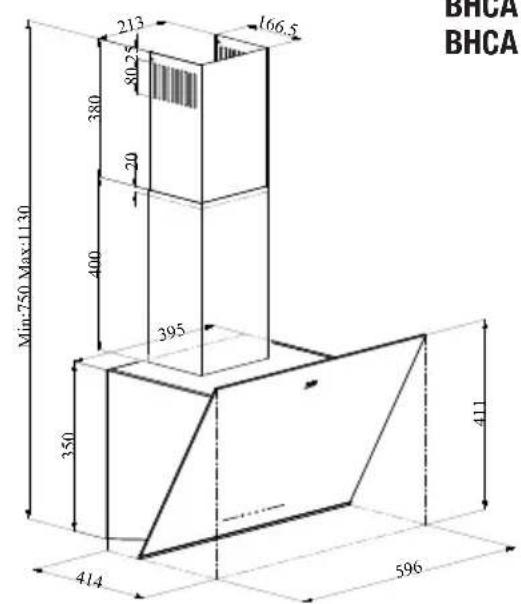

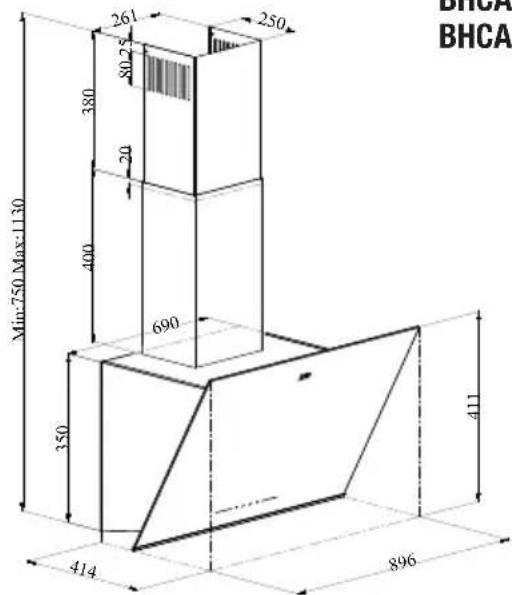

(Figura 1)

BHCA 64640 B BHCA 64640 BH

(Figura 2)

A: Drita ndezur / fikur	Mund të ndrìçoni sipërfaqen e gatimit duke shtypur këtë buton. Rishtypni butonin për të fikur Ilambën.
B: 1. Butoni i fazës	Operon pajisjen新陈代谢e 1-ë. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra-ni i fazës SSE shpejtësisë fiket.
C: 2. Butoni i fazës	Operon pajisjen新陈代谢e 2-ë. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra-ni i fazës SSE shpejtësisë fiket.
D: 3. Butoni i fazës	Operon pajisjen新陈代谢e 3-ë. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra-ni i fazës SSE shpejtësisë fiket.

3.2 Pörderimi efikas Pérsa i pörket kursimit te energjise

• Kur perdorni pajisjen, rregulloni parametrat eshejejtesise ne perputhje me intensitetin e avullit dhe te aromes, ne menyre qe te kurseni energji.
• Pördorni shpejtësitet e ulëta (1-2) ne kushte normale, dhe shpejtësine e lartë (3) kur ka aroma të fortà dhe avull.
• Llambat ne aspirator jané vendosur per têndriçuar siperfaqen e gatimit.
• Pērdorimi i tyre pēr tē ndriçuar ambientin do tē shkaktojë shpenzim tē panevojshēm tē energjisè dhe ndriçim tē pamjaftueshēm.

3.3 Pördorimi i aspiratorit

Pajisja juaj ka një motor me shpejtësi të ndryshme.

• Pér njè performance mè tè mire, rekomandojmè tè perdorni shpejtésite e ulèta ne kushte normale dhe shpejtésite e larta né rastin kur ka aroma tè fortà dhe shume avull.
• Mund ta ndizni pajisjen duke shtypur butonin e parametrit tshpejtësisë se deshiruar. (B,C,D)
  Mund te ndriconi siperfaqen e gatimit duke shtypur Ilamben. (A)

3.4 Ndalja automatike

Pajisja juaj ka veçorine e Ndaljes automatike, e cila mundëson të ajroset ambienti edhe pak më shumë dhe të hiqen ererat e padëshiruara dhe avulli brenda ambientit e të fiket automatiskisht pasi gatimi ka perfunduar. Për të aktivizuar veçorine e Ndaljes automatike, shtypni cdo buton të fazësse shpejtësisë (B, C, D) te paneli i kontrollit per më shumë se 2 sekonda; funkSIONi i kohëmatësit prej 15-minutash do të aktivizohet. Kur veçoria e ndaljes automatike éshte aktive, shtypja e të njëjtit buton të shpejtësisë do të caktivizojë funkzionin e ndaljes automatike dhe motori i pajisjes do të ndalojë. Kjo veçori caktivizohet kur kaloni në fazata ndryshme të shpejtësisë.

Nese deshironi qe pajisja te ndalet automatikisht, duhet te aktivizoni perseri veçorinë e ndaljes automatike.

Beni lidhjet elektrike te pajisjes. Pajisja juaj perdor llambë spot LED 3W. Per të nderruar llambat, shtypeni poshte mbajtesen nga prapa, rrotullojeni ne drejtim te kundert me akrepat e ores dhe terhiqeni poshte. Kryeni të njëjtat veprime nga ana e kundert per të montuar llambat reja (Figura 3).

Llamba
Fuqia e llambës 3 W
Mbajtësja / Foleja GZ	10
Voltazhi i llambës 220	- 240 V
Madhësia 53x50 mm
Kodi ILCOS DR/F3-220	240-GZ10-50-53
Fluksi ndriçues 250 lm
Temperatura e ngjyës përkatëse	3000 K

Ky produit perversban një burim ndriçimi të klasës sè efikasitetit energjetik “F”.

3.6 Pērdorimi me lidhjen me oxhak

epermjet tubit te ox hakut, i cili eshte mberthyert e koka bashkuese ne aspirator.

• Diametri i tubit te oxhakut duhet te yete i njëjte me unazen bashkuese. Kur eshte i vendosur horizontalisht, tubi duhet te ketë një pjerrësi paktez te ngritur (rreth 10^ ) ne menyre qe ajri te dalé lehtë nga dhoma.

3.7 Pērdorimi pa lidhjen me oxhak

epermjet filtrit prej karboni dhe riqarkullohet ndhome.Filtri prej karboni perdoret kur eshte e pamundur te perdoret njoe xhak ne shtepi.

• Nè pērdorimin pa oxhak, hiqni fletét brenda reduktorit tō oxhakut.
• Hiqni filtrin prej alumni t yndyres. Per te montuar filtrin prej karboni, puthiteni filtrin te gjuhezat duke e e vene ne qender te pjeses plastike ne lidhje me te dyja anet e trupit te ventilatorit. Shtrengojeni duke errotulluar djathas ose majtas.
  Vendosni perseri filtrin prej alumni teyndyres.

4 Pastrimi dhe mirëmbajtja

Para pastrimit dhe mirembajtjes, hiqni produktin nga przy ose fikni celesin.

4.1 Pastrimi i filtrit prej alumni të yndyrës

Filtri mbledh grimcat e yndyrave qe janne ne ajer. Filtrat prej alumni te yndyres mund te ndryshojnengjyre kur lahen; kjo eshte normale dhe nuk kerkon qe t' inderroni filtrat prej alumni te yndyres.

(Figura 4)

• Shtyni para mbérhecken e filtrit prej alumni të yndyrës.
• Pastaj térhiquenipak poshtedhe nxirrenjashtefiltrin (Figura 4).Ntékurd, mund ta shtrembéronifiltrin.Lani dhe shpelani filtrat prej alumni te yndyres me detergentjent te lengshemdhe rivendosni filtrat prej alumni te yndyres nefoleté etyreduke ndekur hapat e specifikuarme siperne radhen e kundert. Filtri mbledh grimcat eyndryave qjeane ne ajer.

Mund t'i lani filtrat prej alumni teyndyrres ne laesen e eneve.

KUJDES: Né rast pērdorimi normal, pastrojeni filtrin një herë né muaj.

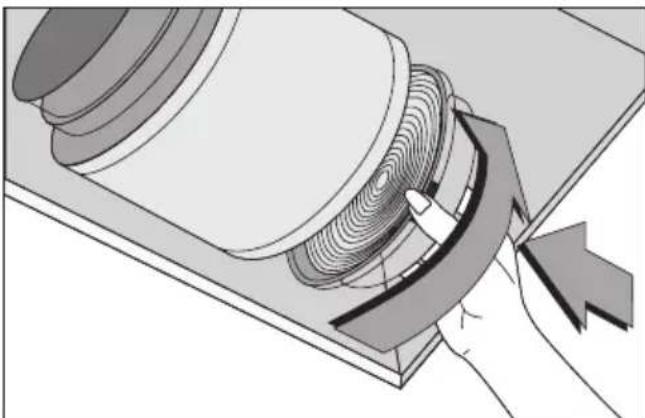

4.2 Nderrimi i filtrave prej karboni

Filtrat per heqjen e ererave perversjne qymyr druri (Karbon aktiv). Filtrat anti-yndyre duhen montuar ne produit, pavarresisht nese perdoren apo jo filtrat e karbonit.

(Figura 5)

• Higni filtrin prej alumini teyndyres (Figura 4).
• Pör te hequr filtrin prej karboni, hiqni filtrin prej karboni nga foleja e tj duke er rotulluar ne krahun e kunder te akrepave te ores per ta nxjerre nga gjuhezat (Figura 5).
• Montoni filtrin eri prej karboni.
• Montoni filtrin prej alumni tě yndyres.

KUJDES

• Filtri prej karboni nuk duhet te lahet kurre.
• Nderrojini filtrat prej karboni nj here n3 muaj.
  Mund ta gjeni filtrin prej karboni te serviset e autorizuara.

• Muri duhet te jete i sheshte, i drejte dhe te kete aftesi mbajtese te mjaftueshme.

• Thellesia e vrimave qè do tè shpohen duhet tè perputhet me gjatësinë e bulonave.
• Bulonat dhe upat e siguruara jane te pershtatshme per muret me tulla. Per materiale te tjera ndertimi (p.sh. karton gips, veshje metalike, beton poroz), duhen perdorur upa dhe vida te pershtatshme.

(Figura 7)

KUJDES: Para se te hapni vrimat, sigurohuni qe prané vendit ku do te shponi me trapan te mos ketë tuba korrenti, gazi osu uji.

Vizatoni një vijë né mes te vendndodhjes se aspiratorit nga tavani pingul me skajin e poshtem te aspiratorit.

Ngjitni shabllonin e montimit te dhene bashkeme aksesoret te siperfaqja ku do te montohet aspiratori. Gjate ketij veprimi, kushtojini vemendje lartesisse montimit te aspiratorit (Figura 6).

Ka një gjuhéz ne mes te pllakes bashkuese te oxhakut. Vendoseni mesin e késaj gjuhéze te vija që eshtë vizatuar pingul ne mur. Gjatë ketij veprimi, rregullojen aspiratorin ne perputhje me lartësinë maksimale (Figura 1). Me një stilolaps shenoni vrimat ku do te montohet pllaka bashkuese e oxhakut (Figura 7/a).

Hapni vrimat te vendet e shenuara me punto 06mm dhe futni 2 upa plastike te vrimat e hapura (Figura 7/a). Fiksoni ne mur pillaken bashkuese te ox hakut me vidat 3,9x22 (Figura 7/a).

Pér tê montuar trupin e aspiratorit, mund tê pédorni puntot 08mm per tê hapur vrima né pikat A, B, C, D tê shabllonit tê montimit dhe né kétopika futni upat plastike 4.8x50mm. (Figura 7/b).

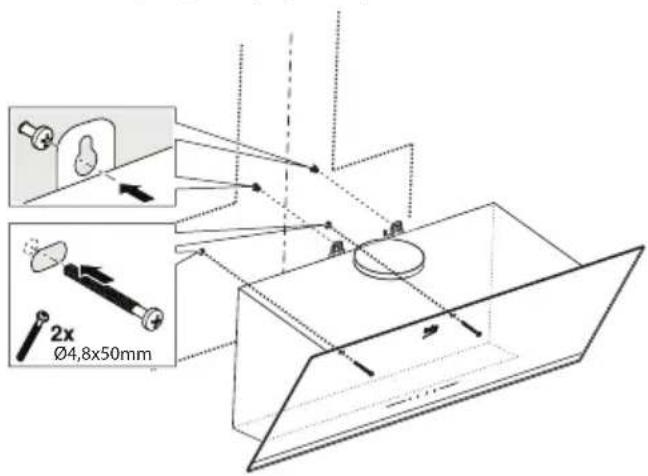

2 cope vida mbajtese 4.8x50 me një hapësire 5 mm midis kokës se vidës dhe murit (Figura 7/b).

(Figura 8)

1. Pllakëz mbajtëse
2. Vide per pillakezen mbajtese

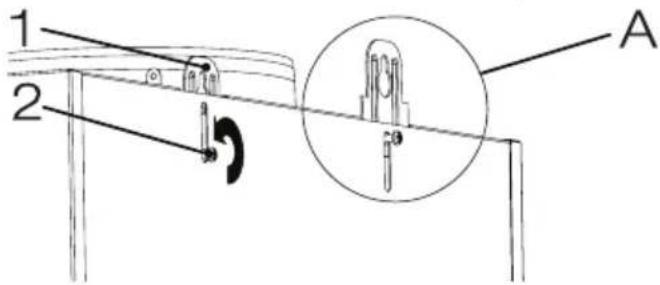

Pér ta montuar aspiratorin ne mur, lironi vidat te pllakezat mbajtëse montuar te kabina e motorit dhe hiqini, pastaj mberthejini perseri (Figura 8/A).

Ngrini xhamin e aspiratorit dhe hiqni filtrin prej alumni teyndyrres (Figura 4).

(Figura 9)

Mbaieni aspiratorin e kuzhines te trupi i tij dhe vendoseni te vidat e montimit ne mur dhe shtrengojini vidat (Figura 9).

1. Foleja e kunjit tfe fletes
2. Kunji fletës

Futni kunjin plastik (Figura 10/zona nr. 2) te foleja e kunjit ne tubin shkarkues te motorit (Figure 11/ zona nr.1). Pastaj perkuleni pak fleten per te futuro kunjin tjeter te fletes dhe futeni kunjin tjeter ne folene e vet (Figura 10).

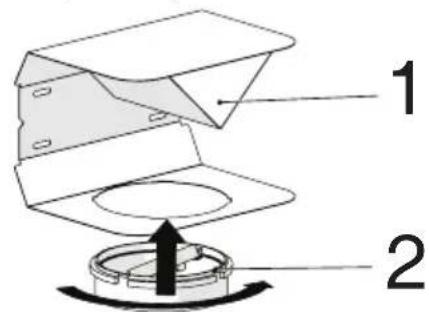

Nese do te perdorni reduktorin plastik te oxhakut 0 120/150 mm, lidheni njerin skaj te tubit me kete reduktor, nese nuk do ta perdorni, drejtpredrejt te gryka dalse e produktit. Lidheni anen tjeter te tubit me oxhakun. Kontrolloni qe keto dy lidhje te jene shtrenguar mjaftueshem qe te mos dalin nga vendik kur pajisja te punojme tere fuqine. Sigurohuni qe fletet brenda oxhakut te punojne pas fiksimit me mbertheck. Lidheni tubin bashkues me oxhakun nga ana e jashtme eraduktorit (Figura 11/a). Nese tubi bashkues vendoset brenda reduktorit, nuk do te thithet ajri pasi fletet e oxhakut qe pengojnerekthimin e ajrit do te gendrojne te mbyllura (Figura 11/b). Gjatesia e tubit mashkues si edhe numri i berrylave duhet te jenne sa me minimale.

A: Tubidales i oxhakut
B: Kapësete oxhakut
C: Oxhaku plastik

Valvulat mbyllen kur pajisja nuk punon dhepengon q'erarat dhe pluhurat nga jashte tē mos hyjne brenda.

(a)(b) I pershtatshem

I papërshtatshëm
(Figura 11)

5.5 Montimi i aspiratorit me oxhakun

Beni lidhjen elektrike te aspiratorit para se te filloni montimin e oxhakut. Hiqini pillakezat e oxhakut qe jané pérreth trupit duke i rreshqitur. Mberthejeni me vida oxhakun te pillakezat mbajtese te oxhakut qe ndodhen ne kabinen e motorit. (Figura 12).

Montojeni oxhakun te PLLaka bashkuese e oxhakut që ùshte mberthyer ne mur duke e vendosur nga cepat e tij te jashtem që ndodhen sipér (Figura 12).

Ka një gjuhéz ne mes te PLLakës bashkuese te oxhakut. Vendoseni mesin e kësaj gjuhéze te vija që eshte vizatuar pingul ne mur. Drejtojen horizontalisht dhe shenoni me stilolaps vrimat ku

do tē montohet PLLaka bashkuese (Figura 13/A, B).
Hapni vrimat te vendet e shenuara me punto Ø6mm dhe futni dy upa plastike Ø6mm te vrimat e hapura (Figura 13/A, B).

Fiksoni ne mur pillaken bashkuese te oxhakut me vidat 3.9x22. (Figura 13/A, B).

Pér te montuar diafragmén e ajrit, hapni vrima ne pikat C, D, E, F me punto 06mm dhe futni duke goditur lehte upat plastike 06mm (Figura 13).

Montoni trupin e aspiratorit t kuzhines (Figura 9).

(Figura 14)

1. Diafragma e ajrit
2. Reduktori plastik

Futeni reduktorin plastik te oxhakut, i cili perfshihet ne paketim, ne drejtim te diafragmës se ajrit. Bllokojeni reduktorin plastik duke er rotulluar ne drejtim te shigjetës (Figura 14).

(Figura 15)

Montojeni grupin e diafragmës se ajrit me vidat 3.9 × 22 ne pikat C, D, E, F që keni pergatitur tashmë (Figura 15).

Meq e perdredhjet dhe perkuljet e tubit te aluminit do te bejne qe te reduktohet fuqia e thithjes se ajrit, shmongini sa me shume keto perdredhje dhe perkulje.

Montoni pillakat mbajtëse të aspiratorit (Figura 9)

6 Zgjidha e problemeve

Zgjidhja e problemeve Shkaku Ndihma
Pajisja nuk punon. Kontrolloni	siguresat. Siguresa mund të ketë plasur, kontrollojeni dhe ndërrojeni.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Kontrolloni nëse punojñë pajisjet e tjera në kuzhinë.
Drita ndriçuese nuk punon.	Kontrolloni lidhjen elektrike. Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Drita ndriçuese nuk punon.	Kontrolloni Çelësin e llambës. Çelësi i llambës duhet të jetë në poziconin "ndežur".
Drita ndriçuese nuk punon. Kontrolloni llambat Llambat e pajisjes duhet të ndriçojnë.
Sasia e ajrit që futet në pajis- je ñhtë e papërshtatshme.	Kontrolloni filtrin prej alumni. Nën kushte normale pune, filtri prej alumni i yndyrës duhet pastruar të paktën një herë në muaj.
Sasia e ajrit që futet në pajis- je ñhtë e papërshtatshme.	Kontrolloni oxhakun e shkarkimit të ajrit. Oxhaku i shkarkimit të ajrit duhet të jetë në poziconin "hapur".
Sasia e ajrit që futet në pajis- je ñhtë e papërshtatshme.	Kontrolloni filtrin prej karboni. Filtrat e pajisjeve me filtra karboni duhen ndërruar një here në 3 muaj në kushte nor-male.
