Producttype	Decoratieve afzuigkap
Merk	Beko
Model	BHCA64640BH
Elektrische voeding	220-240 V ~ 50 Hz
Motorvermogen	210 W
Aantal snelheden	3
Maximale luchtstroom (3e snelheid)	631 m³/h
Verlichting	2 LED-lampen
Vermogen van lampen	2 x 3 W
Lamptype	LED-spot, fitting GZ10
Isolatieklasse motor	Klasse F
Isolatieklasse apparaat	Klasse I
Minimale montagehoogte	65 cm boven het kookplaat
Type filtering	Aluminium vetfilter + koolstoffilter (optioneel)
Materiaal vetfilters	Aluminium
Reinigingsfrequentie vetfilter	Elke maand (normaal gebruik)
Vervangingsfrequentie koolstoffilter	Elke 3 maanden
Automatische uitschakelfunctie	Ja, timer 15 minuten
Veiligheidsinstructies	Minimale afstand, loskoppelen voor reiniging, hete olie niet onbeheerd achterlaten
Beschikbare reserveonderdelen	Filters, lampen, motor (via erkende service)
Garantie	Raadpleeg de handleiding (niet gespecificeerd)

Veelgestelde vragen - BHCA64640BH BEKO

Wat is de minimale montageafstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm tussen het steunvlak van de pannen en het laagste punt van de afzuigkap. Voor gasfornuizen, volg de specifieke instructies als deze een grotere afstand vereisen.

Hoe maak ik de aluminium vetfilters schoon?

Verwijder de filters door de vergrendeling naar voren te duwen en naar beneden te trekken. Was ze met een vloeibaar reinigingsmiddel of in de vaatwasser. Spoel en droog voordat u ze terugplaatst. Minimaal één keer per maand reinigen.

Hoe vervang ik het koolstoffilter?

Verwijder eerst het vetfilter. Draai het koolstoffilter tegen de klok in om het los te maken. Installeer het nieuwe filter door in tegengestelde richting te draaien. Plaats het vetfilter terug. Het koolstoffilter kan niet worden gereinigd en moet elke 3 maanden worden vervangen.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los. Duw de lampbehuizing van achteren naar beneden, draai deze tegen de klok in en verwijder hem. Plaats de nieuwe lamp (3 W, fitting GZ10) door de omgekeerde handeling uit te voeren.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de zekering en de elektrische aansluiting (220-240 V). Zorg ervoor dat andere apparaten in de keuken werken. Als het probleem aanhoudt, neem dan contact op met een erkende service.

Hoe activeer ik de automatische uitschakelfunctie?

Druk op de knop van een van de snelheden (1, 2 of 3) langer dan 2 seconden in. De functie wordt geactiveerd met een timer van 15 minuten voor uitschakeling. Om te deactiveren, drukt u opnieuw op dezelfde knop.

Kan ik de afzuigkap gebruiken zonder afvoerkanaal?

Ja, in recirculatiemodus. Installeer een koolstoffilter (niet meegeleverd) en een luchtafbuiger. De lucht wordt gefilterd en terug de kamer in geblazen. Verwijder de binnenkleppen van de kanaaladapter.

Wat is de procedure voor wandmontage?

Gebruik de meegeleverde mal om de gaten te markeren. Boor, plaats de pluggen, bevestig de aansluitplaat. Hang de afzuigkap aan de bevestigingsschroeven en draai ze vast. Zorg ervoor dat de muur vlak is en het gewicht kan dragen.

Zijn de LED-lampen vervangbaar?

Ja, het zijn LED-spotlampen van 3 W met fitting GZ10. Ze kunnen door de gebruiker worden vervangen volgens de procedure in de handleiding.

Waar kan ik reserveonderdelen vinden?

De vetfilters, koolstoffilters en lampen zijn verkrijgbaar bij erkende Beko-servicepunten of in speciaalzaken. Gebruik alleen originele of door de fabrikant aanbevolen onderdelen.

GEBRUIKSAANWIJZING BHCA64640BH BEKO

aanss3g00 gomfo 85600

3mslgoadsbol qoogbdo

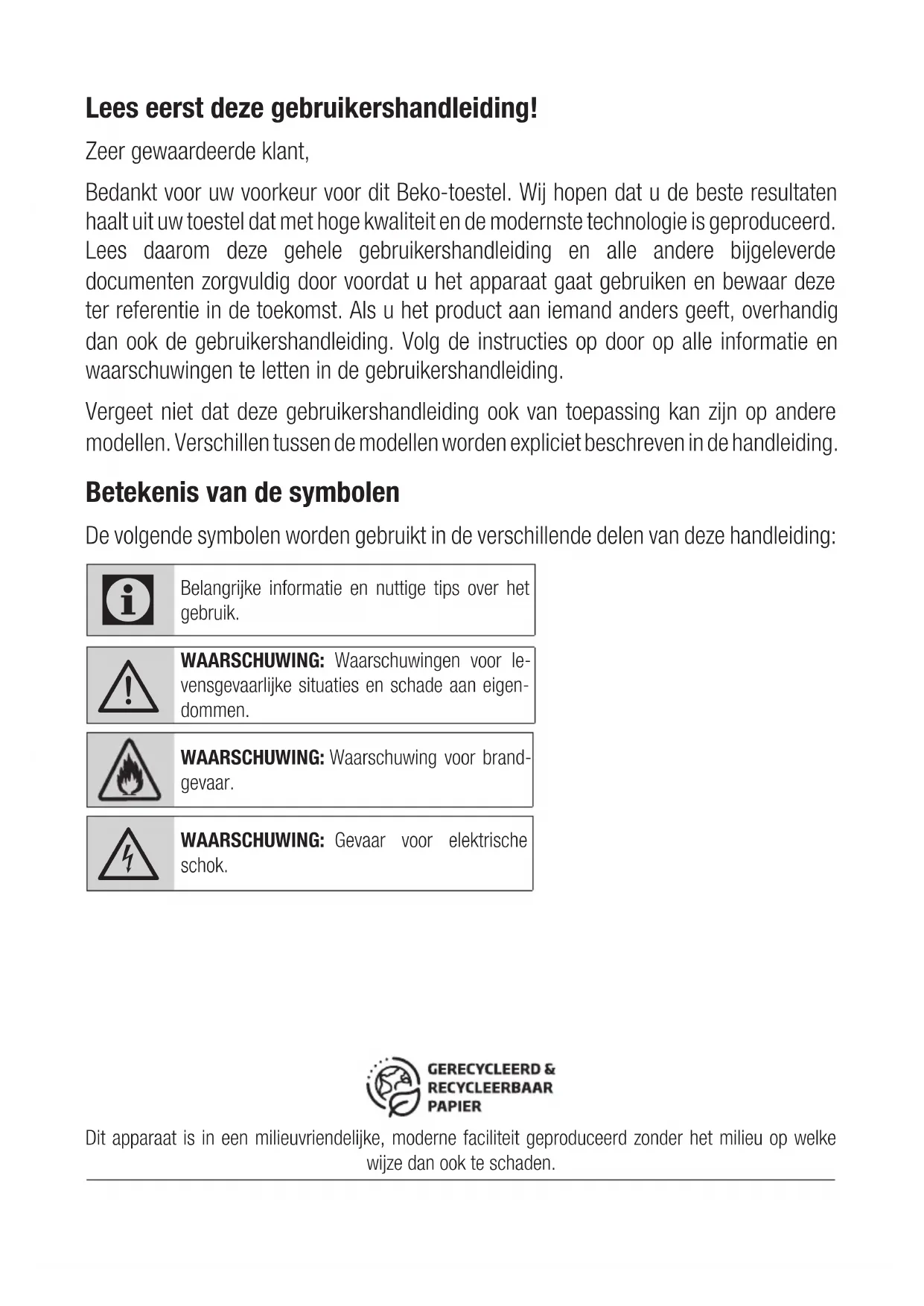

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de Beste resultaten haaltuit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduerd. Lees waarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet zich dat bye gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen:tussen de modellen worden expliciet beschreiben in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebrukt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situatuies en schade aan eigendommen.

WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektrische schok.

1 Belangrijke veiligheids- en milieu-instructies

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen gegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiaanse schade. Het Niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; waarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of verrangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of Niet-gekwalificeerd reparatiewerk kan gevaarlijk+zijn en een risico vormen voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:

• personeelskeukens in winkels, kantoren en andere werkomegevingen;
  boerderijen;

• bij klanten in hotels en andere types van overnachtingsomgevingen;
• omgevingen van het type bed-and-breakfast.
• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreiben in deze handleiding.
• De produit kan nicht aansprakelijk worden gehonden voor schade die is ontstaan door ongeschikte installations of onjuist gebruik van het product.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8年龄段 en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekreten betreffende het veilige gebruik van het apparaat en op de hoogte� van de betrokken bevaren.

1 Belangrijke veiligheids- en milieu-instructies

• Laat kinderen nicht met het apparaat spelen. Reiniging en gebruikersondoud dienen nicht zonder toezicht door kinderen uitgevoerd te worden.
• De minimale aufstand:tussen het ondersteunende oppervlak voor het kookgerei op de kookplaaten het laagste gedeelte van uw product moet minstens 65 cm zichn.
• Als de installmentie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehonden.
• Zorg ervoor dat uw netstroom overeenkomt met de informatatie die staat op het typeplaatje van het apparaat.
• Gebruik het apparaat nooit als de stroomkabel of het apparaat zich beschadigd is.
• Vermijd schade aan de stroom-kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabeluit debuurt van hete oppervlakken en open vuur.
• Gebruik het apparaat uitsluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat Niet op het stroomnetwerk aan totdat de installmentie volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker.altijd toegankelijk is.
• De verlichting na langdurige werkung nicht aanraken. De lampen zich heet en{kennen uw handen verbranden.
• Volg de voorschriften op die doore deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is nicht van toepassing bij gebruik zonder rookkanaal).
• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product verrorming veroorzaken.
• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.
• Laat geen hete olie anschter op de kookplaat. Pannen met hete olie hunnen in brand vliegen.
• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

1 Belangrijke veiligheids- en milieu-instructies

• Vetfilters moeten minstens eens per maand worden verrangen. Koolstoffilters moeten minstens eens per 3 maanden worden verrangen.
• Het product要去 worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding Niet worden opgevolgd, kan er brandgevaar ontstaan.
• Gebruik inplaats van het huidige filter geen filtermaterialen die nicht vuurbestendig�.
• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.

• Gebruik het product nicht zonder filter en verwijder de filters nicht als het product in werkung is.
  In het geval er vlammen ontstaan, schakelt u uw apparaaten kooktoestellenuit.
  Bedek de vlammen als.Deze ontstaan en blus ze nooit met water.
  Trek de stekker van het apparaatuit het stopcontact voor elke reiniging en wonneer het apparaatniet in gebruik is.

• De negatieve druk in de ruimte mag Niet hoger+zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijk-kertijd in werkung is.
  In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwarming, volledig worden geisoleerd of het apparaat要去 van een hermetisch afgesloten type+zijn.

• Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaansluiting要去zo kort maybeijkঃ en zo min maybeijk allebogen hebben.
• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kūn- nen indien gebruikt met kookap- paraten heet worden.

• De afvoer van het product mag Niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

1 Belangrijke veiligheids- en milieu-instructions

• Er kan onvoldoende ventilatie in de ruimte� als de afzuigkap voor de elektrische kookplaat tegelijk worden gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo-gelijk Niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voorwerpen+kunnen vallen. Plaats geen voorwerpen op het product.
  Flambeer nicht onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

Zorg tijdens de werkig dat er zich onder de afzuigkap nooit hoge vlammen bevinden.
- Frituurpannen要去en tijdens gebruik voortdurend onder toezicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatiesymbol voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product Niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zich levensduur. Het gebruike apparaat moet worden gereturneerd maar het

officièleinzamelpunt voorrecycling van elektrische en elektronische apparaten. Omdezeinzamelpunten te vinden kunt u contact opnemen met uwlokale autoriteiten of detailhandelaar waar het product werd verkocht.leder huishouden voert een belangrijke roluit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage tervoorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochtte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijk en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zich gemaaaktuitrecycleerbare materiai- len in overeenstemming met once natio- onale milieuverordeningen. Gooi de

verpakkingsmaterialen nicht samen met het huishoudelijk afval of ander afval weg. Breng ze maar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen uiterlijk

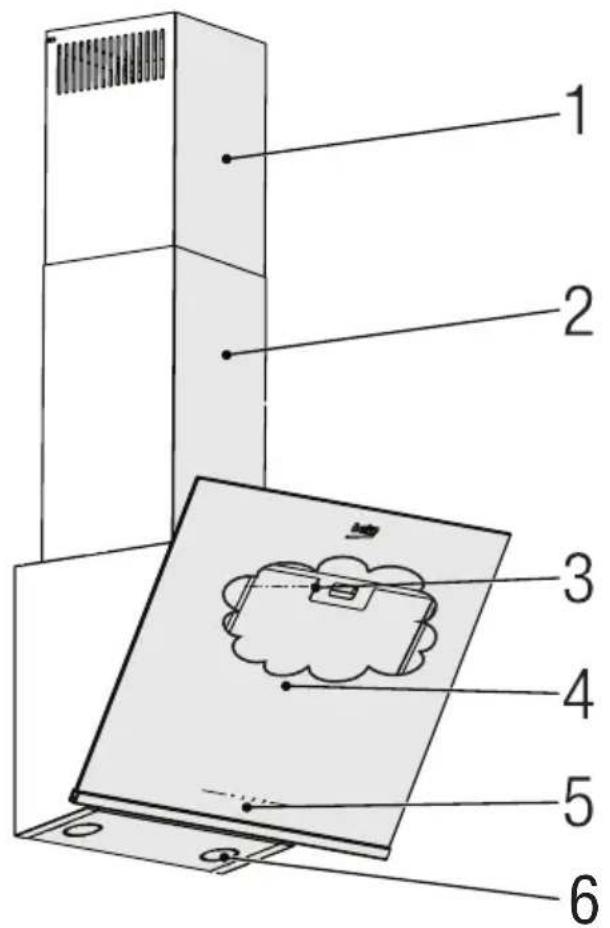

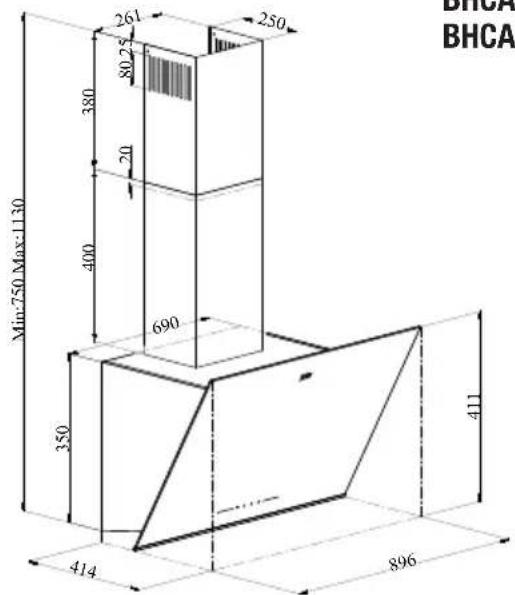

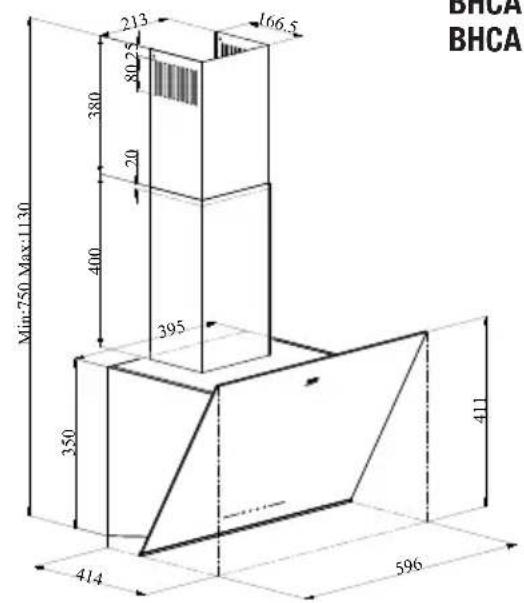

2.1 Overzicht

1. Binnenkanaal
2. Buitenste rookkanaal
3. Aluminium Oliefilters (achter glasafdekking)
4. Glazen deksel
5. Besturingsassemblage
6. Lamp

(Afbeelding 1)

BHCA 64640 B

BHCA 64640 BH

(Afbeelding 2)

3 Werking van het apparatus

3.1 Bediening van het toestel

A	1 B	2 C	3 D
Sleutel Functie
A : Licht aan/uit U	kunt het kookgeedele terverlich- ten door op deze toets te druk- ken. Druk nogmaals op de knop om de lamp uit te schakenen.
B : 1. Fase knop Bedient het apparaat op 1e snelheid. Wanneru nogmaals op deze toets drukt om het ap- paraat uit te schakenen, worden de snelheid van het scherm uit- geschakeld.
C : 2. Faseknop Bedient het apparaat op 2e snelheid. Wanneru nogmaals op deze toets drukt om het ap- paraat uit te schakenen, worden de snelheid van het scherm uit- geschakeld.
D : 3e fase knop Bedient het apparaat op 3e snelheid. Wanneru nogmaals op deze toets drukt om het ap- paraat uit te schakenen, worden de snelheid van het scherm uit- geschakeld.

• Wanner u uw apparaat gebruikt, moet u de能力和 installingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.
• De lampen op de afzuigkap়n geplaatst voor het verlichten van de kookzone.
• Het gebruik ervan voor milieuverlichting要去 leiden tot onnodige energie-uitgaven en onvoldende verlichting.

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hove snelheden in geval van sterke geuren en intense dampen.
• U kurz uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (B, C, D).
• U kunt het kookgedeelte verlichten door op de lamp (A) te drukken.

Uw toestel heeft een automatische stopfungtie, waardoor het wat meer kan ventileren en de ongewenste geuren en dampen in de omgeving kan verwijderen en automatisch kan worden uittgeschakeld nadat het koken is gedaan. Om de automatische stopfungtie in te schakelen, drukt u langer dan 2 seconden op de knop voor een willekeurige snelheidtrap (B, C, D) op het bediiningspaneel; de 15-minuten-timerfungtie wordt geactiveerd. Wanner de automatische stopfungtie actief is, moet door het indrukken van bezelfde snelheidstoets de automatische stopfungtie worden uitgeschakeld en moet de motor van het apparaat stoppen. Deze functie worden uitgeschakeld wanner u:tussen verschillende snelheidsfasenschakelt. Als u wilt dat het apparaat automatisch stopt, moet u de automatische stopfungtie wee inschakelen.

3 Werking van het apparatus

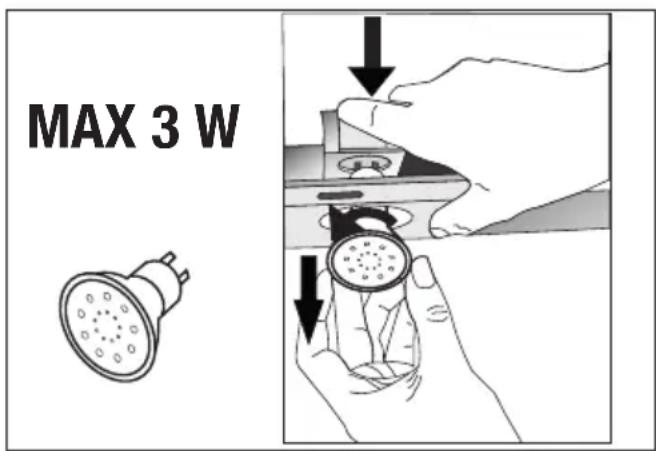

3.5 Vervanging van de lamp

(Afbeelding 3)

Maak de elektrische aansluitingen van het apparat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het verrangen van de lampen duwt u de houder van achefteren maar beneden, draait u deze gegen de klok in en haalt u deze maar beneden. Pas de bovenstaande handled in omgekeerde volgorde toe om nieuwe lampen te installereren (Afbeelding 3).

Lamp
Lampvermogen (W) 3 W
Houder / Stopcontact GZ 10
Lampspanning 220 - 240 V
Afmeting 53*50 mm
ILCOS Code DR/F3-220-240-GZ10-50-53	40-GZ10-50-53
Lichtstroom 250 lm
Gecorreerde kleur-temperatuur	3000 K

Dit product bevat een Lichtbron van energie efficientreikasse "F".

3.6 Bediening met schouwaansluiting

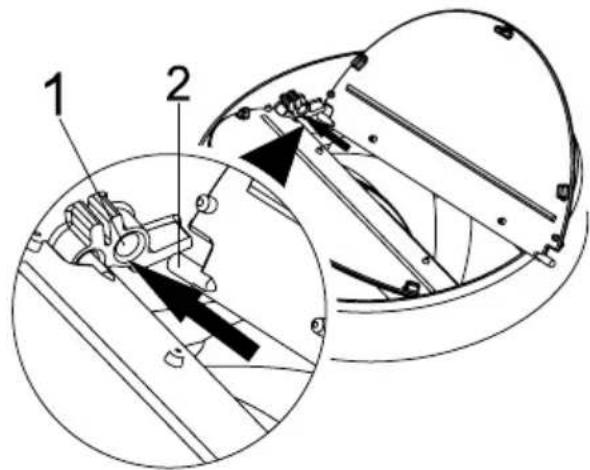

dt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigtd.

• De diameter van het rookkanaal moet gelijk,zijn aan de aansluitring. Bij een horizontale opsteling moet de buis een lichte opwaartse helling hebben (ongeveer 10^ ),zodat de lucht gemakkelijk de ruimte kan verlaten.

3.7 Bediening zonder schouwaansluiting

dt door het koolstofffilter gefilterd en in deruimte gerecircular. Koolstofffilter worden gebrukt wanneer het onmogelijk is om een rook

gasafvoer in huis te gebruiken.

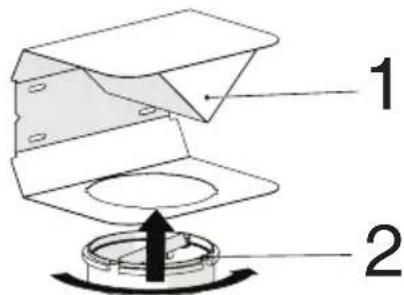

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.

• Het aluminium vetfilter verwijderen. Om het koolestofffilter te installereren,plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beiden+zijden van het ventilatorhuis.draai het vast door maar rechts ofaar links te draaien.

• Het aluminium vetfilter verrangen.

4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

4.1 Reinigen van aluminium olieffilter

Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters können van kleur veranderen als ze worden gewassen; dit is normal en vereist geen verranging van uw aluminium oliefilters.

(Afbeelding 4)

• Duw het aluminium vetfilter maar voren.

• Trek het dan iets omlaag en verwijder het (Afbeelding 4). Anders kun je het filter buigen. Was en spoel het aluminium vetfilter met vloeijaar reinigingsmiddel en verrang het aluminium vetfilter op hun zittingen door de bovenstaande stappen uit te voeren in omgekeerde volgorde. Dit aluminium vetfilter worden gebruikt om de oliedeeltjes in de lucht vast te honden.

U mag het aluminium vetfilter ook wassen in de wasmachine.

OPGELET: Bij normalaal gebruik dient u uw aluminium vetfilter een keer per maand te reinigen.

4.2 Vervanging van de koolstoffilters

Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geinstalleerd, ongeacht of er al dan nicht koolstofffilter worden gezruikt.

(Afbeelding 5)

• Verwijder het aluminium olieffilter (Afbeelding 4).
• Om het koolstofffilter te verwijderen, verwijdert u het koolstofffilteruit de behuizing door het tegende wijzers van de klok in te draaien op het tabblad (Afbeelding 5).
• Installee het(AP)koolstofffilter.
• Installer het aluminium olieffilter.

OPGELET

• Koolstoffilter mag nooit worden gewassen.
• Vervang de koolstoffilters eens in de 3 maanden.
• Het koolstofffilter is verkrijgbaar bij de geautoriseerde diensten.

5 nstallatie van het apparatus

WAARSCHUWING: Lees de veiligheidsinformatie in de gebrui-kershandleiding voordat u met de installment begint.

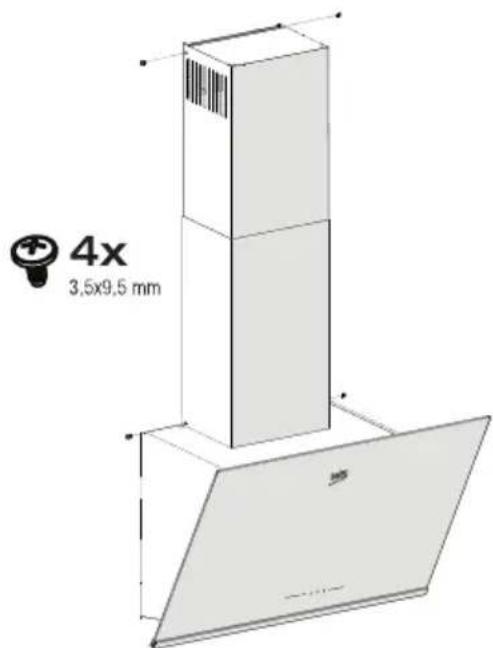

WAARSCHUWING: Het nicht instal-leren met schroeven en stabilisato-ren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Neem voor de installmentie van de kap contact op met deuchtst bijzijnde geauthoriserde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installmentie van de kap voor te bereiden.

5.1 Positie van het apparatus

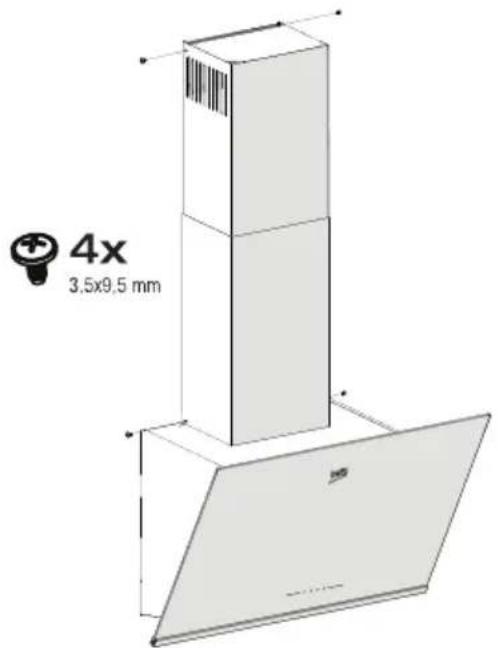

(Afbeelding 6)

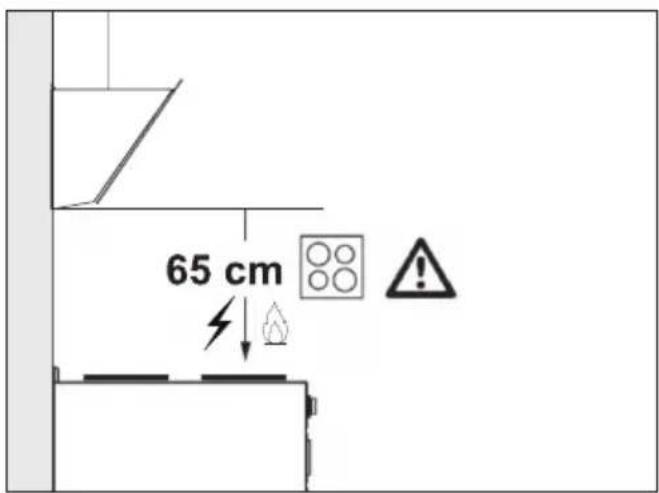

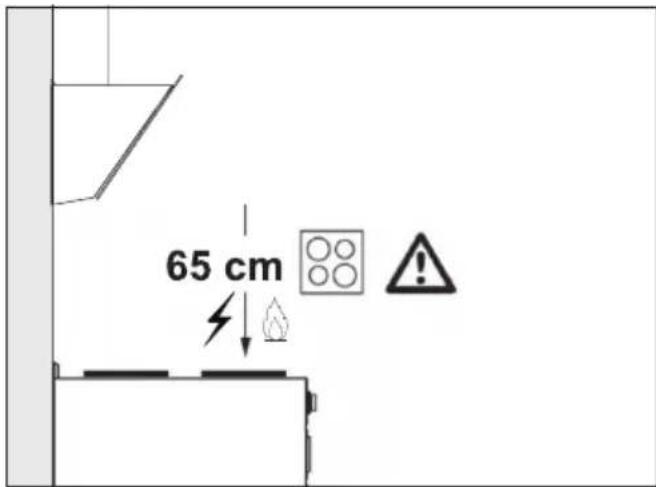

• De afstand:tussen het kooktoestel en de afzuigkap moet voor de montage in acht wordengenomen. Deze afstand moet 65~cm bedragen (Afbeelding 6).
• Bij gasfornuizen要去afstand tot het oppervlak van het rooster worden gemeten,
  Van het glazen oppervlak voor elektrische fornuizen.

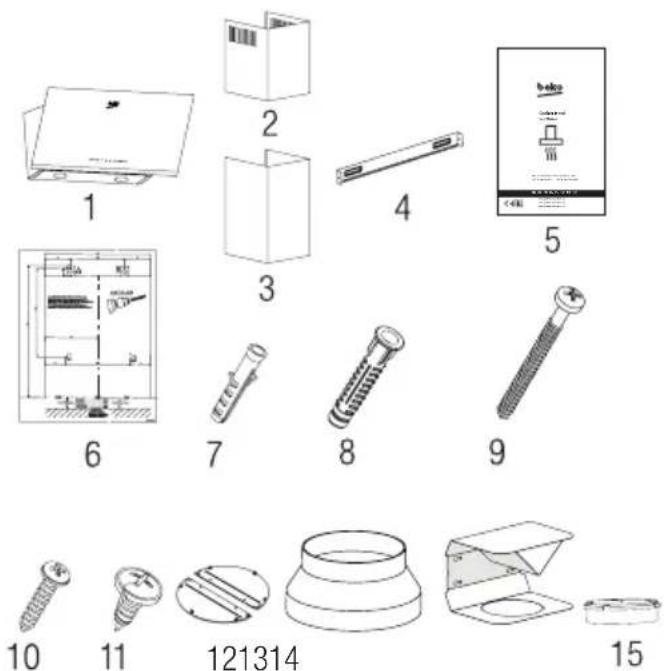

5.2 Installatie accessoires

1. Product
2. Binnenkanaal
3. Buitenste rookkanaal
4. Schoorsteenaansluiting Plaatje
5. Gebruikershandleiding
6. Assemblage patron
7. 2x 06mm Plastic deuvel
8. 4x 08mm Plastic deuvel
9. 4x 4.8x50 Wandmontageschroef
   10.2x 3.9x22 Muurbevestigingschroef
10. 4x 3.5x9.5 Muurbestigingschroef
11. Schoorsteenklem
12. 150/120Mm Kunststof rookgasadapter
13. Luchtfilter
14. Plastic adapter (luchtomleiding)

De informatatie die nodig is om de locatie geschikt te makesen voor de installmentie van de kap worden hieronder gegeven.

5 nstallatie van het apparatus

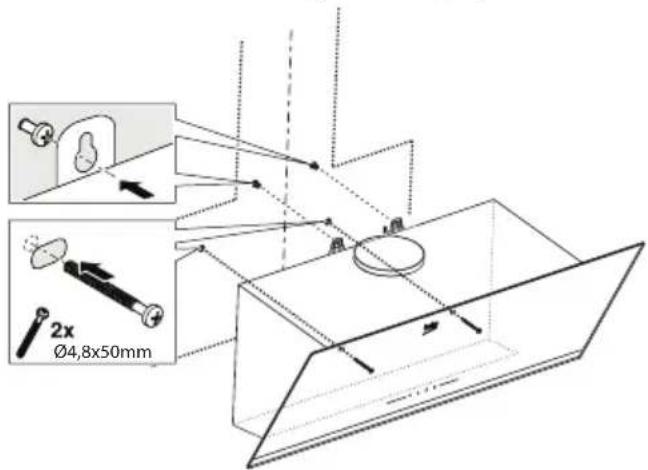

5.3 Wandmontage

• De wand要去vlak enrecht+zijn en voldoende draagkracht hebben.

• De diepte van de boorgaten要去 overeenkomen met de lengte van de bouten.

• De meegeleverde bouten en deuvels zichn geschikt voor gemetselde muren. Voor ander bouwmateriaal (bv. gipsplaat, plaat, pereus beton)要去en geschikte bevestigingsdonsels en moeren worden gezruikt.

(Afbeelding 7)

OPGELET: Controleer voor het boren of er geen stroom-, gas- of waterleidingen in de nabijheid van de boor-locaties liggen.

Trek een middelijn vanaf het plafond loodrecht op de onderrand van de kap.

Plak de meegeleverde installationsjabloon in de accessoires op het oppervlak waar de kap moet worden gemonteerd. Let hierbij op de montagehoogte van de kap (Afbeelding 6).

Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. Stel hierbij de kap in op de maximale hoogte (Afbeelding 1). Markeer met behulp van een pen de gaten waar de rookgasaansluitplaat worden gesmonteerd (Afbeelding 7/a).

Boor de gemarkeerde punten met 06mm booren steek 2 plastic deuvels in de geboorde gaten (Afbeelding 7/a). Bevestig de rookgasaansluitplaataan de wand met 3,9x22 schroeven (Afbeelding 7/a).

Voor de montage van de kapbehuizing kunt u de 08mm boor gebruiken om de punten A, B, C, D op het montagesjabloon te boren en op deze pun- ten 4,8× 50mm kunststof deuvels in te voegen. (Afbeelding 7/b).

2 stuks 4.8x50 ophangschoef met een spel ing van 5mm tussen de schroefkop en de wand (Afbeelding 7/b).

(Afbeelding 8)

1. klemplaat
2. Ophangplaat Aansluitingsschroef

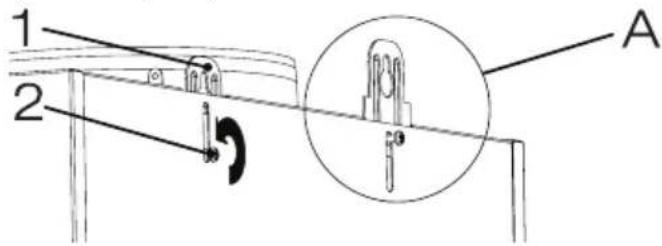

Om uw kap aan de wand te monteren, draait u de schroeven van de op de motorcabine gemonteer-de ophangplaten los en trekt u ze omhoog, waarna u ze weever vastmaakt (Afbeelding 8/A).

Zet het aanzuigglas van de kap aan en verwijder het aluminium olieffilter (Afbeelding 4).

(Afbeelding 9)

5 nstallatie van het apparatus

Houd de afzuigkap bij de romp vast en plaats deze op de bevestigsschroeven aan de wand endraai de schroeven vast (Afbeelding 9).

Bevestig de afzuigkap met twee 4,8x50 schroeven aan de wand door het bevestigingsgat aan de binnenzijde van het toestel (Afbeelding 9).

5.4 Aansluiten op de schoorsteen

(Afbeelding 10)

Steek de plastic pin (Afbeelding 10/gebied nr. 2) op de pennenbus op de motoruitlaat (Afbeelding 10/gebied nr. 1). Buig verwolgens de kleplicht om de andere pin op de klep in te steken en steek de andere pin in het stopcontact (Afbeelding 10).

Als u de kunststof rookgasadapter 0 120/150 mm gaat gebruiken, sluit u een uiteinde van de buis aan op deze adapter, als u deze Niet gaat gebruiken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw schoorsteen. Controller of deze twee aansluitingen stevig genoeg zich, zodate ze er nicht uittkommen als het apparaat op volle kracht draait. Zorg ervoor dat de kleppen in het rookkanaal werkken als ze met een klem worden vastgezet. Sluit het rookgasaansluitkanaal buiten de adapter aan (Afbeelding 11/a).

Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lustcht worden aangezogen, omdat de rookgasklep die de luchtafvoer verhindert, gesloten blijft (Afbeelding 11/b). De lengte van de pijpaansluiting en het+aantal ellebogen moet zo Klein möglichk+zijn.

A: Rookgasafvoerijp

B: Schoorsteenklemmen

C: Kunststof rookkanaal

De ventielen zich gesloten dan werkct het toestel Niet en voorkomen dat er möglichk geur en stof van buitenaf binnendringt.

(Afbeelding 11)

5.5 Plaatsing van de kap aan deschoorsteenmantel

Maak de elektrische aansluiting van uw afzuigkap voordat u begint met de installmentie van deschoorsteen. Schuif de schoorsteenplaten om het lichaamBeen. Schroef de schoorsteen op de beschikbare schoorsteenbevestigingsplaten in de motorcabine. (Afbeelding 12)

Installer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buitenranden aan de muur is bevestigd (Afbeelding 12).

5 nstallatie van het apparatus

(Afbeelding 12)

5.6 Installatie van het Air Baffle (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)

Tijdens het gebruik van de koolstofffilter wordt het luchtfilter bij uw toestel geleverd met als doel de lucht die met de koolstofffilter is gereinigd, waar vrij te makeen van de geperforeerde plaats op de schoorsteen. Monteer het luchtschot zoals hieronder.

(Afbeelding 13)

Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend.

Lijn horizontaaluit en markeer de gaten waarde aansluitplaat met een pen wordt gemonteerd (Afbeelding 13/A,B).

Boor de gemarkeerde punten met 06mm boor en steek twee 06mm plastic deuvels in de geboorde gaten (Afbeelding 13/A, B).

Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 13/A, B).

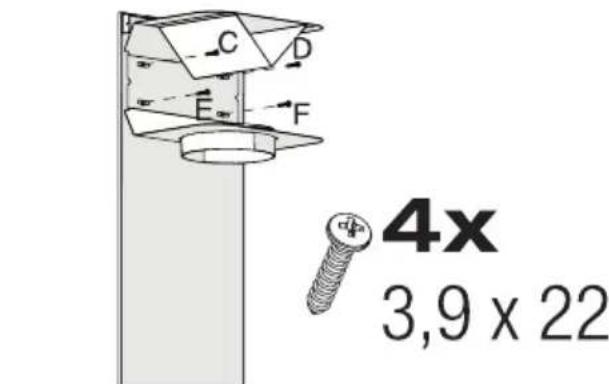

Voor de montage van het luchtkussen, boorpunten C, D, E, F met een 06mm boor en tik op de 06mm kunststof deuvels (Afbeelding 13).

Monteer de behuizing van de afzuigkap (Afbeelding 9).

(Afbeelding 14)

1. Luchtfilter

2. Kunststof rookkanaal

Bevestig de plastic rookgasadapter, die in de verpakking zit, in de richting van het luchtgordijn. Vergrendel de rookgasadapter door deze in derichting van de pijl te draaien (Afbeelding 14).

(Afbeelding 15)

5 Installatie van het apparatus

Monteer de luchtgroep met 3,9 x 22 schroeven van punt C, D, E, F die u al heeft voorbereid (Afbeelding15).

(Afbeelding 16)

1. Aluminium luchtuitlaatpijp

Maak de luchtuitblaaspijp montage (Afbeelding 16).

Aangezien kronkels en bochten in de aluminium buis zullen resulteren in een lager afzuigvermogen要去 u kronkels en bochten zo veel möglichk vermijden.

Installer de schoorsteenplaten van de kap (Afbeelding 9)

6 Probleemoplossing

Probleemoplossing Reden	Help
Het product werkt nicht. Controller uw zekering. Uw zekering is möglich afgeslo-ten, schakel ze in.
Het product werkt nicht. Controller de elektrische aansluiting. De netspanning		moetussen220-240 V bedragen.
Het product werkt nicht. Controller de elektrische aansluiting. Controller of de		andere produc- ten in uw keulen werken.
De lamp werkt nicht. Controller de elektrische aansluiting. De netspanning moetussen220-240 V bedragen.
De lamp werkt nicht. Controller de schakelaar van de lamp. De lampschakelaar moet in de"Aan" positie staan.
De lamp werkt nicht. Controller de lampen. De lampen van het product		mogen Niet defect+zijn.
De luchtinlaat van het product is slecht.	Controller het aluminium filter. Het aluminium	olieffilter moeténmaal per maand worden gewassen bij normal gebruik.
De luchtinlaat van het product is slecht.	Controller het luchtuiitlaat rookkanaal. Het luchtuiitlaat rookkanaal moet in de "Aan" positie staan.
De luchtinlaat van het product is slecht.	Controller het koolstofffilter. Voor producten met koolest-filters moet het filter normal gezien elke drie maanden worden verrangen.

3 Pördorimi i pajisjes

3.1 Kontrolli i pajisjes

3 Pördorimi i pajisjes

5 Montimi i pajisjes

PARALAJMÄRIM: Para se tí filloni montimin, lexoni informacionet per sigurine né Manualin e Pördorimit.

PARALAJMÄRIM: Nese pajisjanuk montohet me vida dhe bulona ne perputhje me keto udhezime, kjo mund te rezultojne goditjelelektrike.

Pér montimin e aspiratorit, ju lutemi kontaktoni Servisin e Autorizuar me te afert.

Eshte pergjegjesia e kientit te pergatite vendndodhjen die montimin elektrik te aspiratorit.

5.1 Pozizioni i pajisjes

(Figura 6)

• Distanca midis sobës dhe aspiratorit tě kuzhines duhet tě merret parasysh para montimit. Distanca duhet tě jete 65 cm (Figura 6).
• Distanca duhet matur nga siperfaqja e skares per sobat me gaz,
• Nga siperfaqja e xhamit per sobat elektrike.

5.2 Aksesoret e montimit

6

7

8

9

11

121314

314

15

1. Produkti
2. Oxhaku i brendshem
3. Oxhaku i jashtem
4. Pillaka bashkuese e oxhakut
5. Manual i pērdorimit
6. Shablloni i montimit
7. 2x 06mm upa plastike
8. 4x upa plastike 0.8mm
9. 4x vida muri 4.8x50
   10.2x vida per PLLaken bashkuese te oxhakut 3.9x22
10. vida per oxhakun 4x 3.5x9.5
11. Mbertheckë per oxhakun
12. Reduktor plastik per oxhakun 150/120mm
13. Diafragma e ajrit
14. Adaptori plastik (elementi i shmangies se ajrit) Informacionet qe nevojiten per ta berè vendin te pershtatshem per montimin e aspiratoritJaken me poshte.

5.3 Montimi né mur

5 Montimi i pajisjes

5 Montimi i pajisjes

Fiksojeni e kuzhines ne mur me dy vida 4.8x50 nga vrimat e montimit qe gjenden ne anen e brendshme tepajisjes (Figura 9).

5.4 Lidhja me oxhakun

(Figura 10)

5 Montimi i pajisjes

(Figura 12)

5.6 Montimi i diafragmës se ajrit (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)

Kur perdoret filtri prej karboni, bashke me pajisjen ju ejaculation edhe njediafragme ajri me qellimin per tereinxjerrre ajrin qepastrohet nga filtri prej karbonienga e cara qendodhet ne oxhak. Montojeni diafragmen e ajrit si me poshte.

(Figura 13)

5 Montimi i pajisjes

(Figura 16)
1. Tubi shkarkues i ajrit prej alumni
Beni montimin e tubit shkarkues te ajrit (Figura 16).
