Tip izdelka	Dekorativna kuhinjska napa
Znamka	Beko
Model	BHCA64640BH
Električno napajanje	220-240 V ~ 50 Hz
Moč motorja	210 W
Število hitrosti	3
Maksimalni pretok zraka (3. hitrost)	631 m³/h
Osvetlitev	2 LED svetilki
Moč žarnic	2 x 3 W
Tip žarnice	LED spot, podnožje GZ10
Izolacijski razred motorja	Razred F
Izolacijski razred naprave	Razred I
Najmanjša montažna višina	65 cm nad kuhalno ploščo
Tip filtracije	Aluminijasti maščobni filter + ogleni filter (opcijsko)
Material maščobnih filtrov	Aluminij
Pogostost čiščenja maščobnega filtra	Vsak mesec (normalna uporaba)
Pogostost zamenjave oglenega filtra	Vsake 3 mesece
Funkcija samodejnega izklopa	Da, časovnik 15 minut
Varnostna navodila	Najmanjša razdalja, izklop pred čiščenjem, ne puščajte vročega olja brez nadzora
Razpoložljivi nadomestni deli	Filtri, žarnice, motor (prek pooblaščenega servisa)
Garancija	Glejte priročnik (ni določena)

Pogosto zastavljena vprašanja - BHCA64640BH BEKO

Kakšna je najmanjša razdalja montaže med napo in kuhalno ploščo?

Najmanjša razdalja je 65 cm med podporno površino posod in najnižjim delom nape. Pri plinskih ploščah upoštevajte posebna navodila, če zahtevajo večjo razdaljo.

Kako očistiti aluminijaste maščobne filtre?

Odstranite filtre tako, da potisnete zapah naprej in potegnete navzdol. Operite jih z tekočim detergentom ali v pomivalnem stroju. Sperite in posušite, preden jih namestite nazaj. Čistite jih vsaj enkrat mesečno.

Kako zamenjati ogleni filter?

Najprej odstranite maščobni filter. Ogleni filter zavrtite v nasprotni smeri urinega kazalca, da ga sprostite. Novi filter namestite z vrtenjem v nasprotno smer. Namestite nazaj maščobni filter. Ogleni filter se ne pere in ga je treba zamenjati vsake 3 mesece.

Kako zamenjati LED žarnico?

Izključite napravo. Potisnite nosilec žarnice navzdol z zadnje strani, zavrtite jo v nasprotni smeri urinega kazalca in jo odstranite. Novo žarnico (3 W, podnožje GZ10) namestite z obratnim postopkom.

Kaj storiti, če napa ne deluje?

Najprej preverite varovalko in električni priključek (220-240 V). Prepričajte se, da druge kuhinjske naprave delujejo. Če težava vztraja, se obrnite na pooblaščeni servis.

Kako aktivirati funkcijo samodejnega izklopa?

Pritisnite gumb ene od hitrosti (1, 2 ali 3) za več kot 2 sekundi. Funkcija se aktivira z zakasnitvijo 15 minut pred izklopom. Za izključitev ponovno pritisnite isti gumb.

Ali lahko napo uporabljam brez odvodne cevi?

Da, v recirkulacijskem načinu. Namestite ogleni filter (ni priložen) in zračni deflektor. Zrak se filtrira in vrne v prostor. Odstranite notranje zavihke adapterja cevi.

Kakšen je postopek stenske montaže?

Uporabite priloženo šablono za označevanje lukenj. Izvrtajte, vstavite moznike, pritrdite priključno ploščo. Obesite napo na pritrdilne vijake, nato privijte. Prepričajte se, da je stena ravna in lahko prenese težo.

Ali so LED žarnice zamenljive?

Da, to so LED spot žarnice 3 W s podnožjem GZ10. Uporabnik jih lahko zamenja v skladu s postopkom, opisanim v priročniku.

Kje lahko najdem nadomestne dele?

Maščobni filtri, ogleni filtri in žarnice so na voljo pri pooblaščenih servisih Beko ali v specializiranih trgovinah. Uporabljajte samo originalne dele ali dele, ki jih priporoča proizvajalec.

NAVODILA ZA UPORABO BHCA64640BH BEKO

3 Rukovanje uredajem

3.1 Kontrola uredaja

A	1 B	2 C	3 D
TIPKA FUNKCIJA
A: Uključeno/ Isklučeno svijetlo	Možete osvjetliti povrsinu za ku- vanje pritiskom na ovo dugme. Ponovo pritsnite dugme da biste isključili lampicu.
B: 1. Dugme za stepen	Upravlja urežajem u 1. brzini. Kad ponovno pritisnete ovo dugme za isključivanje urežaja, isključuje se stepen brzine na ekranu.
C: 2. Dugme za stepen	Upravlja urežajem u 2. brzini. Kad ponovno pritisnete ovo dugme za isključivanje urežaja, isključuje se stepen brzine na ekranu.
D: 3. Dugme za stepen	Upravlja urežajem u 3. brzini. Kad ponovno pritisnete ovo dugme za isključivanje urežaja, isključuje se stepen brzine na ekranu.

3.2 Energetski efikasan rad sa ustedom energije

3.4 Automatsko zaustavljanje

Vas uredjima funkciju automatskog zaustvljanja, sto mu omogucava da se ventilira još malo i ukloni neželjene mirise i paru iz okoline i automatski se iskljuci nakon zavrsetka kuhanja. Da bistomogucili funkciju automatskog zaustvljanja, pritisnite dugme za bilo koji stepen brzine (B, C, D) na upravlackoj ploci duze od 2 sekunde; aktivira se značajka 15-minutnog mjerača vremena. Kada je aktivna funkcija automatskog zaustvljanja, pritiskom na dugme za istu brzinu onemogucitce se funkcija automatskog zaustvljanja i motor uredaja ce se zaustaviti. Ova se značajka onemogucava kad prebacate izmedu razlicitih stupnjeva brzine.

Ako Želite da se uredaj automatiski zaustavi, morate ponovno omoguciti značajku automatskog zaustvljanja.

3.5 Zamjena lampice

(Slika 3)

Nejprve si prectetearto navodk pouziti!

Vázeny zákazníku,

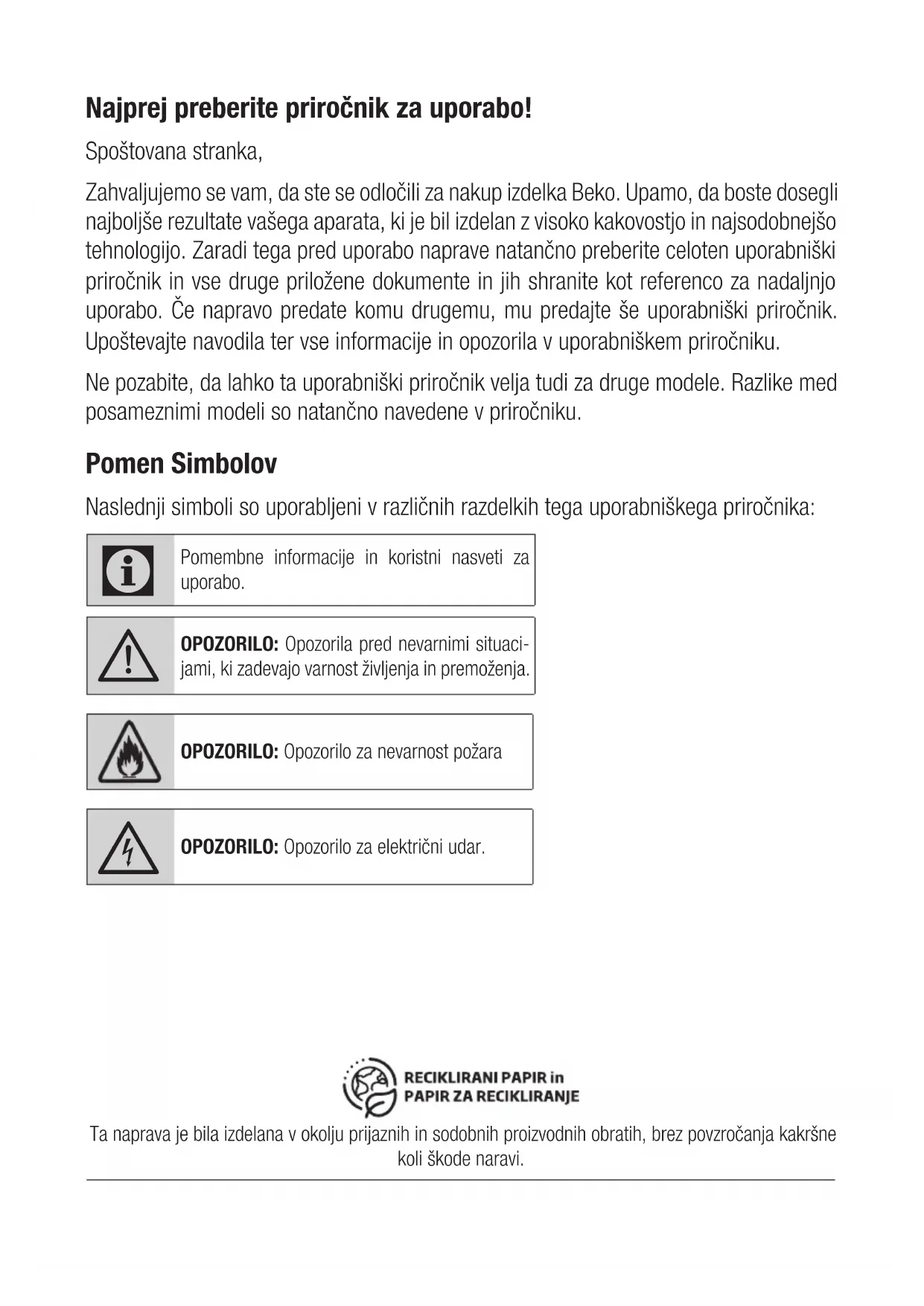

Najprej preberite priročnik za uporabo!

Spostovana stranka,

Zahvaljujemo se vam, da ste se odločili za nakup izdelka Beko. Upamo, da boste dosegli najboljše rezultate vašega aparata, ki je bil izdelan z visoko kakovostjo in najsodobnejšo technologijo. Zaradi tega pred uporabo naprave natančno preberite celoten uporabniški priročnik in vse druge prilozene dokumente in jih shranite kot reference za nadalnjno uporabo. Če napravo predate komu drugemu, mu predajte še uporabniški priročnik. Upostevojte navodila ter vse informacije in opozorila v uporabniškem priročniku.

Ne pozabite, da lahko ta uporabniski priročnik velja tudi za druge modele. Razlike med posameznimi modeli so natančno navedene v priročniku.

Pomen Simbolov

Naslednji symboli so uporabljeni v različnih razdelkih tega uporabniškega priročnika:

Pomembne informacije in koristni nasveti za uporabo.

OPOZORILO: Opozorila pred nevarnimi situacijami, ki zadevajo varnostŽivljenja in premoženja.

OPOZORILO: Opozorilo za nevarnost požara

OPOZORILO: Opozorilo za elektricni udar.

RECIKLIRANI PAPIR in PAPIR ZA RECIKLIRANJE

Ta naprava je bila izdelana v okolju prijaznih in sodobnih proizvodnih obratih, brez povzročanja kakrsne koli škode naravi.

1 Pomembna navodila za varnost in okolje

1.1 Splošna varnost

Pomembna varnostna navodila Pozorno preberite in hranite za referencev prihodnje Ta razdelek vsebuje varnostna navodila, ki vam bodo pomagala zašcititi pred nevarnostjo požara, elektrčnega udara, izpostavljenosti mikrovalovne energije, osebnih poskodb ali materialne škode. Neupoštevanje teh navodil lahko razveljavi kakrsno koli garancijo.

Beko izdelki ustrezajo veljavnim varnostnim standardom; v primeru kakršnih koli poškodb na napravi ali napajalnem kablu, jih mora popraviti ali zamenjati prodajalec, servisni center ali specialist in pooblaščeni servis, da se izognete kakršni koli nevarnosti. Neustrezna ali nekvalificirana popravila so lahko nevarna in povzroćijo tveganje za uporabnika.
- Ta aparat je namenjen za uporabo v gospodinjskih in podobnih aplikacijah, kot so:
- Kuhinjske povrsine osebja v trgovinah, pisarnah in drugih delovnih okoljih;
- Kmečke hiše

• Stranke v hotelih in drugih stanovanjsikh okoljih;
  Garni hoteli.

• Napravo uporabljaje samo za predvideni namen, kot je opisano v tem priročniku.

• Proizvajalec ne more biti odgovoren za škodo, nastalo zaradi nepravilne namestitve ali zlorabe izdelka.

• Otroci od 8. leta starosti ter osebez zmanjsanimi telesnimi, zaznav-nimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj inznanja lahko napravo uporabljajo le,Če so pod nadzorom ali pa so prejele ustrezna navodila glide varne uporabe naprave in razumejo nevarnosti, ki so povezane z njeno uporabo.
• Otroci se ne smejo igrati z napravo. Čišćenje in vzdřevanje uporabnikov ne smejo izvajati otroci brez nadzora.
• Najmanja razdalja med pod-porno povrsino kuhalnih plošć na kuhalni plošći in majnižjim delom izdelka mora biti majmanj 65 cm.

1 Pomembna navodila za varnost in okolje

• Če navodila za vgradnjo plinske kuhalne plošće dolocaj voćjo razdaljo, je to treba upostevati.
• Preprčajte se, da vase napajalno omrežje ustreza podatkom, na-vedenim na tipski plošći naprave.
• Naprave nikoli ne uporabljaje, Če sta elektrčni kabel ali naprava poškodovana.
• Preprečite poškodbe napajal-nega kabla, tak do ga ne stisnete, upognete ali drgnete po ostrih robovih. Elektrčni kabel hranite stran od vročih povrsin in odprtega ognja.
• Napravo uporabljajte samo z ozemljeno vticnico.

OPOZORILO: Naprave ne priključujte na elektricno omrežje, dokler namestitev ni popolnama končana.

• Napravo namestite tak, da je vtic vedno dostopen.
• Ne dotikajte se svetilk,Če so ze dolgo obratovale. Lahko vam opecejo roke,saj bodo vroce.

• Upostevajte predpise, ki jih dolocijo pristojni organi o odvajanju izpušnega zraka (to opozorilo ne velja za uporabo brez ventilacijski ske cevi).

• Upravljaje z napravo, potem ko na kuhalno plošco postavite lonec, ponev itd., V nasprotnem primeru lahko visoka toplota povzroci deformaciono v nekaterih delih izdelka.

• Preden vzamete lonec, ponev itd., Izklopite kuhalno plošćo.
• Na kuhalni plošči ne pušćajte vročega olja. Ponev z vročim oljem lahko povzroči samo zgorvanje.
  Bodite pozorni na zavese in prevalke, saj se lahko olje med kuhanjem hrane, kot je krompircek, vname.
• Mastni filter morate zamenjati vsaj mesećno. Ogljkov filter je treba zamenjati vsaj vsake 3 mesece.
• Izdelek je treba očistiti v skladu z navodili za uporabo. Če Čišćenje ni bilo izvedeno v skladu z navodili za uporabo, lahko pride do nevarnosti požara.
• Namesto trenutnega filtrana uporablajte filtrov, ki niso odpornina ogenj.

1 Pomembna navodila za varnost in okolje

• Uporabljajte samo originalne dele ali dele, ki jih priporoča proizvajalec.
• Izdelka ne uporabljajte brez filtra in ne odstranjujte filtrov med delovanjem izdelka.
  V primeru, da se začne plamen, izklopite napajanje izdelka in kuhalne naprave.

• Ce se začne plamen, gaPokrijte in nikoli ne uporabljajte vode za gašenje.

• Napravo izklopite pred vsakim Čišcenjem in ko je ne uporabljate.

• Negativni tlak v okolju ne sme presegati 4 Pa (4 x 10 barov), medtem ko napa za elektricno kuhalno plošćo in naprave delujna drugi vrsti energije, vendare elektrika deluje hkrati.
  V okolju, kjer uporabljate aparat, mora biti izpuh naprav, ki delujejo na kurilno olje ali plin, na primer grelec za prostore, popolnama izoliran ali naprava mora biti hermetičnega tipa.

Pri priključitvi ventilacijske cevi uporabljajte cevi s premerom 120 ali 150 mm. Cevni priključek mora biti Čim krajši in imeti Čim manj komolcev.

Nevarnost zadusitve! Embalažni material hranite izven dosega otrok.

POZOR: Pri uporabi s kuharskimi napravami lahko dostopni deli postanejo vroci.

• Izhodna cev izdelka ne sme biti povezana z zračnimi kanali, ki vključujejo drug dim.
• Prezračevanje v prostoru morda ni zadostno, Če se napa za elektricno kuhalno plošćo uporablja hkrati z napravami, ki delujejo na plin ali druga goriva (to ne velja za naprave, ki v prostor odvajajo samo zrak).
  Predmeti, postavljeni na izdelek, lahko padejo. Na izdelek ne postavlajte nobenih predmetov.
• Ne vžigajte pod svojim izdelkom.

OPOZORILO: Pred namestitvijo Nape odstranite zašcitne folije.

• Nikoli ne pušćajte visoko odpręta ognja pod napo, ko deluje

1 Pomembna navodila za varnost in okolje

Friteze z globoko vsebnostjo mašcobe je treba med uporabo nenehno nadzorovati: pregreto olje lahko vname plamen.

1.2 Skladnost z direktivo o OEEO in odstranjevanje oppadkov:

Izdelek je v sklearndu z Direktivo EU OEEO (2012/19/EU). Ta izdelek ima klasifikacijski symbol za opadnno elektricno in elektronsko opremo (OEEO).

Ta simbol pomeni, da tega izdelka ob koncuŽivljenjske dobe ne smete odlagati skupaj z drugimi gospodinskimi odpadki. Rabljeno napravo je treba vrniti v uradno zbirno mesto za recikli

ranje elektricnih in elektronskih naprav. ČeŽelite najti te sisteme zbiranja, se obrnite na lokalne organe ali prodajalca, kjer je bil izdelek kuplejen. Vsako gospodinjstvo ima pomembno vlogo pri predelavi in recikliranju starega aparata. Ustrezno odlaganje uporabljene naprave pomaga pri varstvu pred morebitnimi negativnimi vplivi na okoljevarstvo in zdravje Človeka.

1.3 Skladnost z direktivo RoHS

Izdelek, ki ste ga kupili, je skladen z direktivo EU RoHS (2011/65/EU). Ne vsebuje škodljivih in prepovedanih materialov, dolocenih v Direktivi.

1.4 Podatki o embalazi

Embalažni materiali izdelka so izdelani iz materialov, ki jih je mogoče reciklirati, v skladu z nasimi Nacionalnimi predpis i okolju. Embalaznegama materiala ne odlo

Zite skupaj z gospodinjskimi ali drugimi opadki. Odnesite ga na zbirna mesta za embalazni material, ki so jih dolocile lokalne oblasti.

2 Splošen videz

2.1 Pregled

1. Notranji dimni kanal
2. Zunanji dimni kanal
3. Aluminijasti mascobni filter (Za steklom)
4. StekleniPokrov
5. Upravljalna plošča
6. Osvetlitev

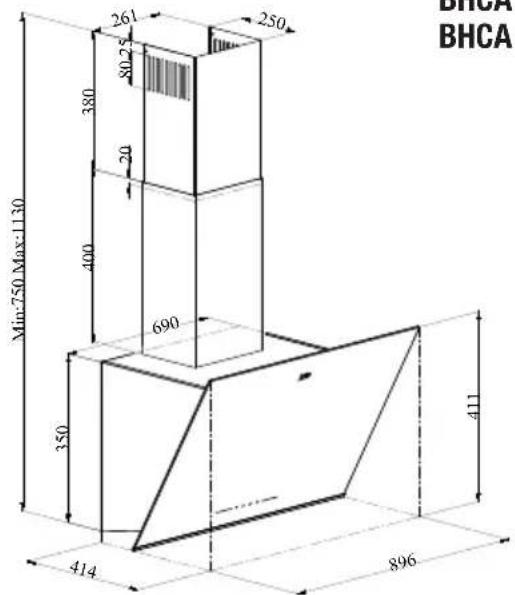

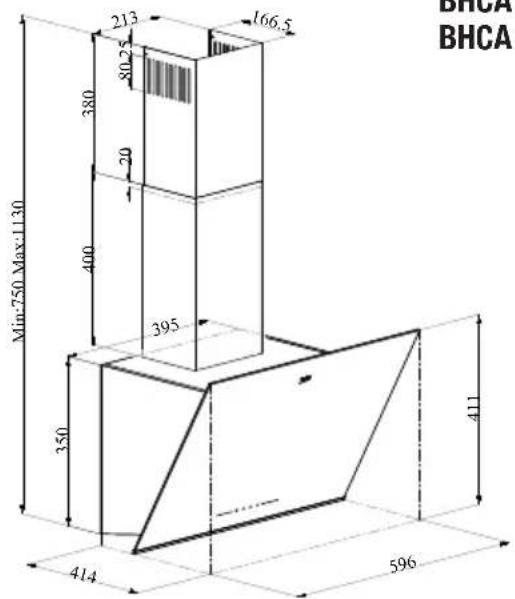

2.2 Tehnični podatki

Model BHCA 64640 B	BHCA 64640 BH	BHCA 94640 BH BHCA 94640 WH
Napajalna napetost 220-240V ~ 50 Hz
Moč Žarnice 2x3 W
Moč motorja 210 W
Stopnja pretoka - 3. stopnja 631 m³/h 623 m³/h
Izolacijski razred motorja Razred F
Izolacijski razred Razred I

BHCA 64640 B

BHCA 64640 BH

(Slika 1)

(Slika 2)

3 Delovanje naprave

A	1 B	2 C	3 D
TIPKA FUNKCIJA
A: Vklop/izklop osvetlitve	Za osvetlitev kuhalnegafa mesta pritisnite ta gumb. Ponovno pritisnite ta gumb, da izklopite lučko.
B: 1. Gumb za stopnjo	Naprava deluje s 1. hitrostjo. Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.
C: 2. Gumb za stopnjo	Naprava deluje z 2. hitrostjo. Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.
D: 3. Gumb za stopnjo	Naprava deluje s 3. hitrostjo. Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.

3.2 Energijsko učinkovita uporaba

• Med delovanjem aparata prilagodite nastavitev hitrosti glede na kolicino pare in intensivnost vonja, da zmanjsate porabo energije.
  V obicajnih razmerah uporabljaje nizki hitrosti (1-2), pri veliki količini pare in močnem vonju pa uporabljaje visoko hitrost (3).
• Luce na napi so namenjene osvetlitvi kuhalnega mesta.
• Ce jih uporabljate za osvetlitve prostora, lahko pride do nepotrebne porabe energije in nezadostne osvetlitve.

3.3 Delovanje nape

• Aparat je opremljen z motorjem, ki ima razlicne hitrosti.
• Za boljso učinkovitost priporočamo, da v obicaj.nih razmerah uporabljate nizke hitrosti, pri veliki

količini pare in močnem vonju pa visoko hitrost.

• Aparat lahko vklopite takto, da pritisnete gumb za nastavitev zelene hitrosti. (B,C,D)
• Za osvetlitev kuhalnega mesta pritisnite lucko. (A)

3.4 Samodejna zaustavitev

Vasa naprava ima funkcijo samodejne zaustavitve, ki vam omogoca, da prostor malce bolj prezračite in odstranite neželen vonj ter veliko količino pare v okolju, po koncu kuhanja pa jo samodejno izklopite. Da omogocite funkcijo samodejne zaustavitve, pritiskajte katerikoli gumb (B, C, D) za nastavitev hitrosti na nadzorni plošci dlje kot za 2 sekundi; aktivirala se bo funkcjija 15-minutega merilnika Časa. Ko je funkcjija samodejne zaustavitve aktivna, bo pritisk istega gumba za nastavitev hitrosti onemogocil funkcijo samodejne zaustavitve in motor naprave se bo ustvil. Ta funkcjija je onemogocena, ko preklapljate med razlicnimi hitrostmi. Če Želite, da se naprava zaustavi, morate znova omogociti funkcijo samodejne zaustavitve.

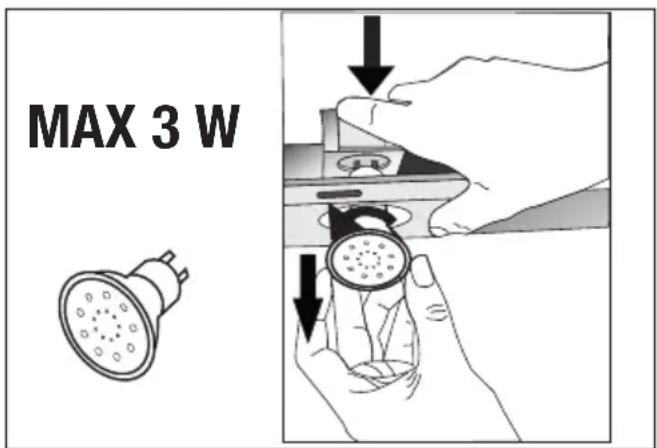

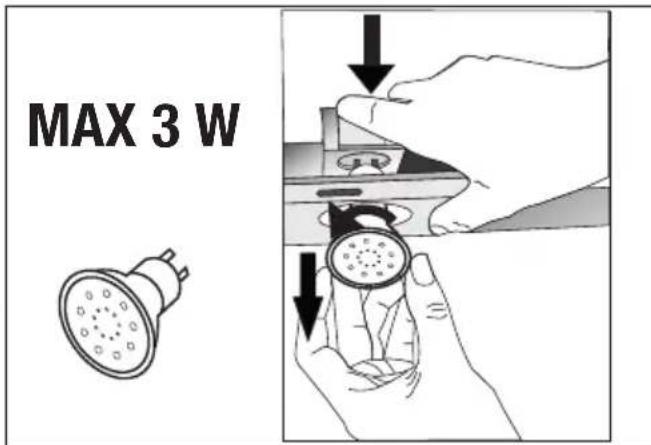

3.5 Zamenjava lučke

(Slika 3)

Izvedite elektriche povezave aparata. Vaša napravu uporablja 3W točkovno LED-lučko. Da zamenjatežarnice, potisnite z zadnje strani navzdol držalo, gazavrtite v nasprotni smeri urnega kazalca in od-

3 Delovanje naprave

stranite v smeri navzdol. Slika Za namestitev nove zharnice postopek opravite v obratni smeri (Slika 3).

Žarnica
Moč Žarnice 3 W
Držalo/vtičnica GZ	10
Napetost Žarnice	20 - 240 V
Velikost 53x50 mm
Koda ILCOS DR/F3-	220-240-GZ10-50-53
Svetlobni tok 250 lm
Korelirana barvna tempera-tura	3000 K

Ta izdelek vsebuje svetlobni vir razreda energjske učinkovitosti "F".

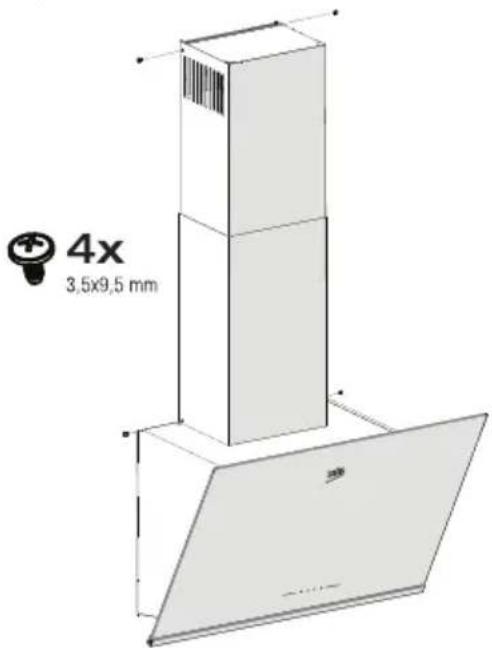

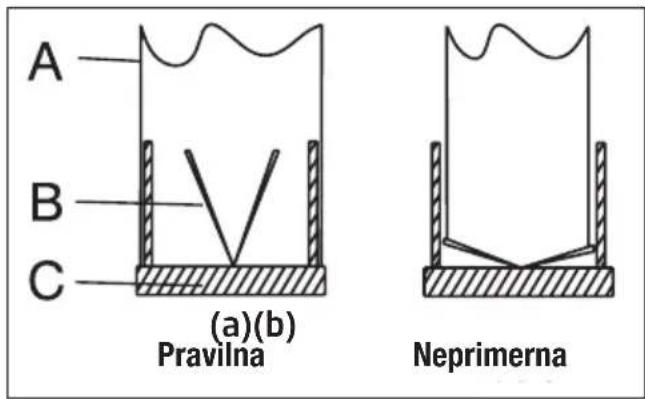

3.6 Delovanje s priklopom na dimni kanal

vaja skozi dimni kanal,
ki je pritrjen na priključno glavon
nape.

• Premer dimnega kanala mora biti enak kot obroč priklopa. V vodoravni postavitvi mora imeti cev naklon nekoliko navzgor (okrog 10^ ), da zrak z lahkoto zapusti prostor.

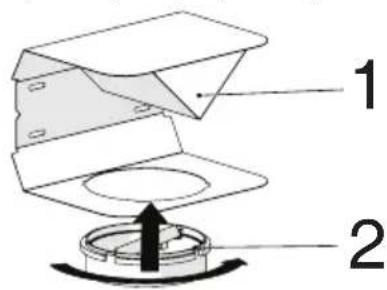

3.7 Delovanje brez priklopna na dimnikanal

skozi ogleni filter in ponovno kroži po prostoru. Ogljikov filter se uporabi, ko v hiši ni mogoče uporabiti dimnega kanala.

• Pri uporabi brez dimnega kanala odstranite lo-pute v adapterju dimnega kanala.
• Odstranite aluminijasti filter za mašćobo. Da namestite ogleni filter, ga namestite na oznake

tako, da ga na vsaki strani ohišja nape postavite na plasticen del. Zategnite ga takto, da ga obrnete desno ali levo.

• Zamenjaje aluminijasti filter za mascobo

4 Cišćenje in vzdhrževanje

Pred ciscenjem in vzdvrzevanjem odklopite izdelek ali izklopite stikalo.

4.1 Cišcenje aluminijastega filtra za mašćobo

Ta filter zadržuje oljne delce v zraku. Aluminijasti masčobni filtri lahko med pranjem spremenijo barvo; to je normalno in ne zahteva zamenjave alumi-nijastega filtra za masčobo.

(Slika 4)

• Pritisnite zaklep aluminijastega filtra za mascobo naprej.
• Nato ga malce povlecite navzdol in navzven (Slika 4). V nasprotnem primeru ga lahko zvijete. Umije in splaknite aluminijasti filter za mašćobos tekovićdetergentom in ga zamenjaje po zgoraj opisanem postopku v obratni smeri. Ta filter zadržuje oljne delce v zraku.

Svoj aluminijasti filter za mašćobolahko umijete v pomivalnem stroju.

POZOR: V primeru obicajne uporabe filter očistite enkrat na mesec.

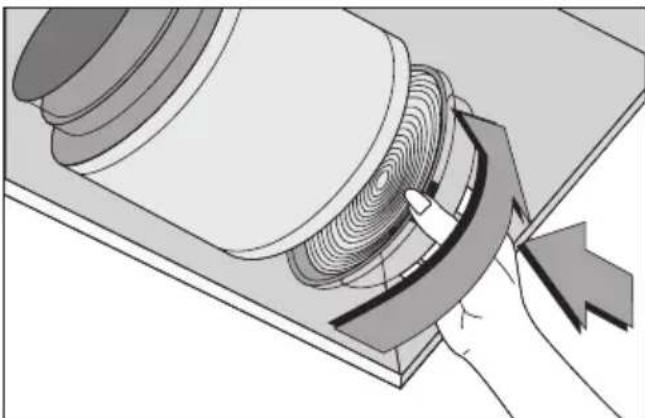

4.2 Zamenjava oglenih filtrov

Filtri za odstranjevanje neprijetnih vonjav vsebujejo oglje (aktivni ogljik). Aluminijasti mascobni filter je treba namestiti v izdelek, ne glede na to, ali uporabljate ogljeni filter.

(Slika 5)

• Odstranite aluminijasti filter za mašćobo (slika 4).
• Da odstranite ogleni filter, ga vzemite iz ohiša tako, da ga zaukate v nasprotni smeri (Slika 5).
• Namestite novi ogleni filter.
• Namestite aluminijasti filter za mascobo.

POZOR

• Oglenega filtra nikoli ne umivajte
• Ogleni filter zamenjate enkrat na tri mesec.
  Ogleni filter lahko kupite pri pooblascenih prodajalcih.

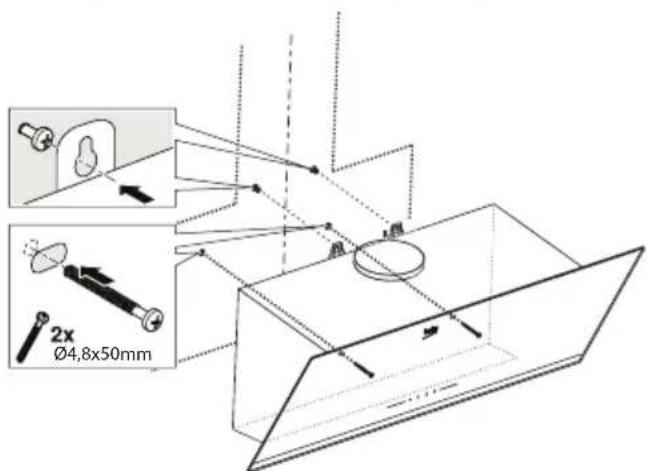

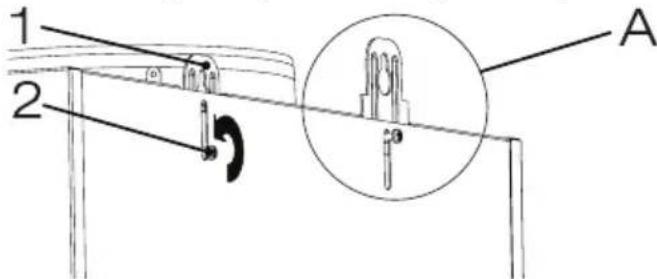

5 Namestitev naprave

OPOZORILO: Pred začetkom name-stitev preberite varnostne informaci-je v uporabniškem priročniku.

OPOZORILO: Ce naprave ne name-stite z vijaki in stabilizatorji v skladus temi navodili, lahko pride do elektricnega šoka.

Za namestitevPokrova se obrnite na najblizji poo-blasceni servis.

Odgovornost kupca je, da pripravi lokacijo in elektricno instalacijo zaPokrov.

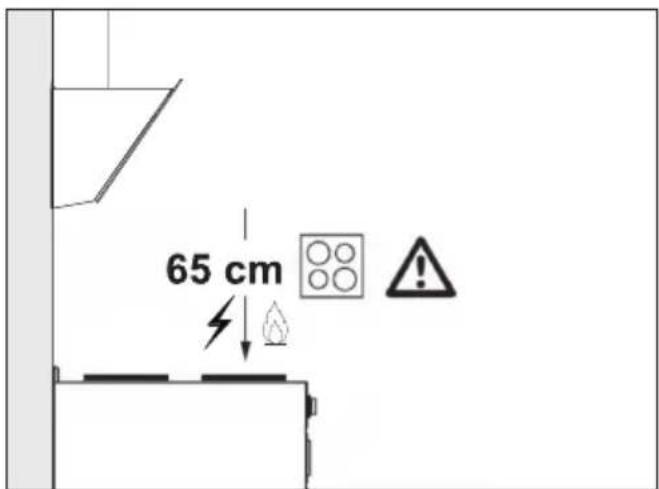

5.1 Polożaj naprave

(Slika 6)

Razdalja med kuhalno plošco inPokrovom mora biti upostevana pred sestavljanjem. Meriti mora 65 cm (Sika 6).
Razdaljo je treba izmeriti od povrsine resetke plinskih gorilnikov,
- povrsine steklene elektricne kuhalne plošće.

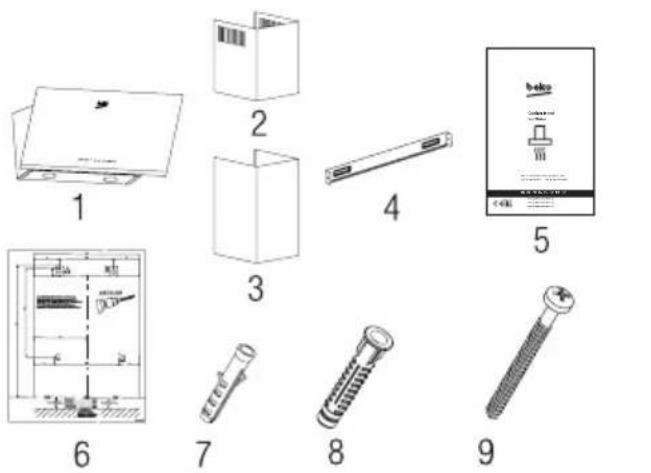

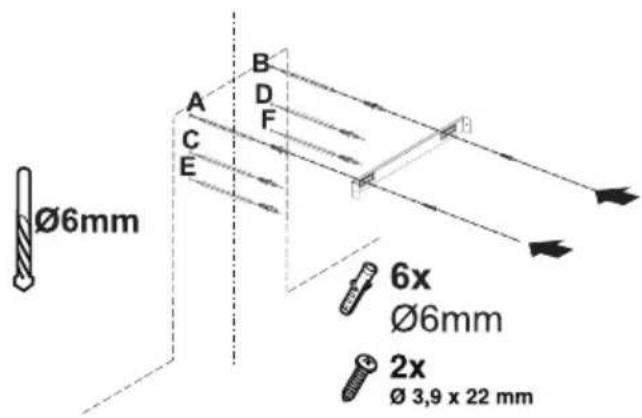

5.2 Namestitev dodatkov

1. Izdelek
2. Zunanja cev
3. Plošca za priklop cevi
4. Prikljucna plošca za dimnik
5. Uporabniński priročnik
6. Montažni vzorec
   7.2x06mmplasticni vlozek
   8.4x0 8 mm plasticni vlozek
7. 4 × 4,8 × 50 stenski vijak
8. 2 × 3,9 × 22 vijak za povezavo s plošco cevi
9. 4 × 3,5 × 9,5 vijak za povezavo s cevjo
10. Kovinska objemka za cev
11. 0 150/120 mm plastici adapter za cev
12. Zračna pregrada
13. Plastici adapter (odvodnik zraka

Informacije za primerno lokacijo za namestitev nape so na voljo spodaj.

5.3 Stenska namestitev

• Stena mora biti ravna in dovolj nosilna.
• Globina izvrtanih lukenj mora ustrezati dolžini vijakov.

5 Namestitev naprave

• Priloženi vložki in matice so primerni za opečnate stene. V primeru drugih gradbenih materialov (npr. suhomontažne plošće, plinobeton) je treba uporabiti ustrezne pritrdilne vložke in matice.

(Slika 7)

POZOR: Pred vrtanjem se prepričajte, da v neposredni blizini mest vrtanja ni elektricnih, plinskih ali vodovodnih cevi.

Narišite sredinski namestitveno crto od stropa pravokotno na spodnji rob nape.

Predlogo za namestitev, priloženo izdelku, položite na povrsino, na kateroŽelite namestiti napo. Pri tem opazujte visino namestitve nape (sika 6).

V sredini plošće za priklop na dimni kanal je oznaka. Središćno točko postavite na to oznako ter Črto narišite navpicno na zid. Pri tem nastavite majvecćo visino nape (slika 1). S pisalom oznacite luknje, kjer bo namesčena plošće za priklop na dimni kanal (slika 7/a).

Zvrtajte označene točke z 0 6 mm svedrom in vstavite dva plasticna vložka v izvrtane luknje (Slika 7/a). Vstavite plošco za priklop na dimni kanal z vijaki 3,9 x 22 (slika 7/a).

Da sestavite napo, lahko uporabite 8 m sveder, da izvrate tocke A, B, C, D na plošci za sestavlja

nje, in vanje vstavite 4,8 x 50 mm plasticne vložke. (Slika 7/b).

Namestite 2 pritrdilna vijaka 4,8× 50z razmikom 5mm med glavo vijaka in steno (Slika 7/b).

(Slika 8)

1. Obešalna plošča
2. Povezovalni vijak za obešalno plošćo

Da svojo napo namestite na steno, odvijte vijake na obesalni plošci, namesčeni na ohisju motorja, in jih povlacite navzgor ter znova zategnite (Slika 8/A).

Vklopite sesalno steklo naPokrovu in odstranite aluminijasti filter za mascobo (sika 4).

(Slika 9)

Držite napo za ohišje ter ga namestite na pritrdilne vijake na steni ter privijte vijake (Slika 9).

Pritrdite napo z dvema vijakoma 4,8 x 50 skozi namestitveno luknjo na notranji strani naprave (Slika 9).

5 Namestitev naprave

1. Vtičnica za zatič lopute
2. Zatic lopause

Vstavite plastični zatic (Slika 10/del št. 2) v vticnico za zatic na izhodu motorja (Slika 10/del št. 1). Nato loputo malce upognite, da v loputo vstavite še drugi zatic, in ga vstavite v vticnico (Slika 10).

Če boste uporabili 0 150/120 mm plasticni adapter za dimni kanal, en konec cevi priklopite na adapter za dimni kanal. Če ga ne boste uporabili, pa prikljucite neposredno na izhod naprave.

Povežite drugo stran cevi z dimnim kanalom. Preverite, ali sta povezavi dovolj tesni, da tudi pri najvisji hitrosti delovanja naprave zrak ne uhaja. Prepricajte se, da lopute v dimnem kanalu delujejo, ko so pritrjene s sponko. Povežite priklop dimnega kanala z zunanjo stranjo adapterja (Slika 11/a). Ce je priključna cev v notranjosti adapterja, ne bo prislo do pretoka zraka, saj dimniska loputa, ki preprečuje vračanje zraka, ostane zaprta (Slika 11/b). Dolžina priključka cevi ter število zavojev morajo biti kar najmanjsa.

A: Izhodna cev dimnega kanala
B: Sponke za dimni kanal
C:Plastici dimni kanai

Če so ventili zaprti, naprava ne deluje in preprečuje, da bi morebitne neprijjetne vonjave od zunaj vstopale v notranjost.

(Slika 11)

5.5 Namestitev nape na dimni kanal

Pred namestitvjo na cev uredite elektricni pri-ključek. Dimniske plošće nastavite okrog ohisja. Dimnik privijte na plošco za pritrditev cevi, ki je na voljo na ohisju motorja. (Sika 11).

Namestite dimnik na plosco za pritrditev cevi na zgornjih zunanjih robovih, ki je pritrjena na steni (Slika 11).

(Slika 12)

5 Namestitev naprave

5.6 Namestitev zračne pregrade (BHCA 64640 BH - BHCA 94640 BH)

Pri uporabi oglenega filtra je vaši napravi prilozena zračna pregrada s ciljem, da znova sprosti zrak, očišćen z oglenim filtrom v cevi. Nastavite zračno pregrado, kot je prikazano spodaj.

(Slika 13)

V sredini plošće za priklop cevi je oznaka. Središćno točko postavite na to oznako ter Črto narišite navpicno na zid. Poravnajte vodoravno in s pisalom oznacite luknjice, kjer bo pritrijena plošča za pritrditev (Slika 13/A, B).

Zvrtajte označene točke s 6 mm svedrom in vstavite dva plasticna vložka 6mm v izvirtane lu-knje (Slika 13/A, B).

Pritrdite povezovalno plošco za cev z vijaki 3,9 x 22 (Slika 13/A, B).

Za sestavljanje zračne pregrade zvrtajte točke C, D, E, F s 6 mm svedrom in vstavite plasticne vložke s 6 mm (Slika 13).

Sestavljanje ohisja nape (Sika 9).

(Slika 14)

1. zracna pregrada
2. plasticna cev

Povežite adapter plasticne cevi, ki je prilozen v pa-ketu, v smeri zračne pregrade. Zataknite adapter cevi tak, da ga obrnete v smeri pusčice (Slika 14).

(Slika 15)

Sestavite skupino zračnih pregrad s 3,9 x 22 vijaki iz točk C, D, E, F, ki ste jih ze pripravili (Slika 15).

(Slika 16)

1. aluminijasta cev za izhodni zrak

Pripravite cev za izhodni zrak (Slika 16).

Ker pregibi in zavoji aluminijaste cevi povzroćaje zmanjsanje preseka in s tem slabso sesalno moč, se jih Čim bolj izogibajte.

Namestite plošci za dimnik na napo (Slika 9).

6 Odpravljanje težav

Odpravljanje težav Glavni razlog Pomoč
Naprava ne deluje. Preverite varovalke. Varovalka je lahkoPokvarjena. Preglejte jo injo popravite.	Ena. Preglejte jo injo popravite.
Naprava ne deluje. Preverite elektricno povezavo. Napetost mora biti med 220 in 240 V.	biti med 220 in 240 V.
Naprava ne deluje. Preverite elektricno povezavo. Preverite, ali delujejo druge naprave v vašikuhinji.	kuhinji.
Žarnica za osvetlitev ne deluje.	Preverite elektricno povezavo. Napetost mora biti med 220 in 240 V.
Žarnica za osvetlitev ne deluje. Preverite stikalo lučke. Stikalo lučke mora biti v položaju «vklopljeno«.	Mora biti v položaju «vklopljeno«.
Žarnica za osvetlitev ne deluje. Preverite lučke. Lučke za osvetlitev mora zasvetiti.	Mora zasvetiti.
Vhod vraka v napravo niustrezen.	Preverite aluminijasti filter. Pri normalnih pogojih delovanja je trebaaluminijaste filtrne za mašćobovi Čistiti vsajenkrat na mesec.
Vhod vraka v napravo niustrezen.	Preverite dimni kanal za izpust vraka. Dimni kanal za izpust vraka mora biti v položaju «vklop''.
Vhod vraka v napravo niustrezen.	Preverite ogleni filter. V običajnih razmerah je treba ogleni filter vnapravah, ki so opremljeneznjim, zamenjativsake 3 mesece.

AndbimHeOcbi naJaHaHybI HycKayIbIFbIH Okbln 1bIfbHbI3!
