TGR120NC6 - Boiler GORENJE - Manual falas për përdoruesin

Lloji i produktit	Ngrohës elektrik akumulimi
Marka	Gorenje
Modeli	TGR120NC6
Vëllimi	120 litra
Presioni nominal	0,6 MPa
Pesha bosh / me ujë	38 kg / 158 kg
Fuqia e lidhjes	2000 W
Tensioni	230 V ~
Koha e ngrohjes në 75°C	4 orë 35 minuta
Konsumi i energjisë për 24 orë	2,60 kWh
Mbrojtja kundër korrozionit	Smaltuar + anode magnezi
Lartësia (A)	1090 mm
Gjerësia (B)	865 mm
Thellësia (C)	205 mm
Distanca e rekomanduar nga tavani (G)	300-350 mm
Lidhja e ujit	1/2" (filetim)
Lloji i lidhjes	Mbyllur (presion) ose hapur (pa presion)
Klasa e mbrojtjes	Nuk specifikohet (IP? Vlerësim IP24)
Termostati i rregullueshëm	25°C deri 75°C
Mirëmbajtja	Pastrim i jashtëm me detergjent të butë; kontroll i anodës çdo 36 muaj
Garancia kundër korrozionit	Në kusht të kontrolleve të rregullta

Pyetjet më të shpeshta - TGR120NC6 GORENJE

Si ta instaloni ngrohësin e ujit TGR120NC6?

Instalimi duhet të bëhet nga një teknik i kualifikuar. Fiksoni pajisjen vertikalisht në mur me vida të paktën Ø8 mm. Respektoni distancën nga tavani 300-350 mm për të lehtësuar qasjen në anode. Lidhni hyrjen e ujit të ftohtë (blu) dhe daljen e ujit të nxehtë (kuqe) sipas skemës së dhënë.

Cili është roli i valvulës së sigurisë?

Valvula e sigurisë parandalon presionin e tepërt në rezervuar. Ajo duhet të instalohet në tubin e hyrjes së ujit të ftohtë. Gjatë ngrohjes, një pikim i lehtë është normal. Testojeni periodikisht duke aktivizuar levën për të verifikuar funksionimin e saj.

Si ta rregulloni temperaturën e ujit?

Rrotulloni butonin e termostatit të vendosur në anë të kapakut. Gama e rregullimit është nga 25°C deri në 75°C. Për përdorim ekonomik, vendoseni në pozicionin eco (rreth 55°C). Drita ndizet kur elementi ngrohës funksionon.

Çfarë të bëni në rast të pranisë së gurëzimit?

Gurëzimi grumbullohet në varësi të fortësisë së ujit. Pastrimi nga gurëzimi duhet të bëhet nga një teknik i autorizuar gjatë kontrollit periodik (maksimumi çdo 36 muaj). Mos u përpiqni ta bëni vetë.

Si ta mbroni pajisjen nga ngrirja?

Nëse mungoni për një kohë të gjatë, mos e shkëputni furnizimin dhe vendosni termostatin në pozicionin * (rreth 10°C). Nëse rrezikoni ngrirjen, zbrazni pajisjen plotësisht pasi ta shkëputni.

Kur dhe si të kontrollohet anoda e magnezit?

Anoda e magnezit mbron rezervuarin nga korrozioni. Ajo duhet të kontrollohet nga një profesionist çdo 36 muaj. Nëse është e konsumuar, duhet të zëvendësohet për të mbajtur garancinë kundër korrozionit.

A mund ta përdor ngrohësin e ujit me një zbutës uji?

Po, por uji i zbutur mund të përshpejtojë korrozionin e anodës. Monitoroni gjendjen e saj më shpesh. Konsultohuni me shërbimin teknik për rekomandime specifike.

Çfarë të bëni nëse uji nuk nxehet?

Kontrolloni fillimisht nëse pajisja është e furnizuar me energji elektrike dhe nëse termostati nuk është në pozicionin minimal. Nëse drita është ndezur por uji mbetet i ftohtë, kontaktoni shërbimin pas shitjes. Mos e çmontoni pajisjen vetë.

Si të zbrazni ngrohësin e ujit?

Para çdo zbrazjeje, shkëputni furnizimin elektrik. Hapni një rubinet të ujit të nxehtë. Përdorni valvulën e zbrazjes ose elementin T për të nxjerrë ujin. Një sasi e vogël uji mund të mbetet në rezervuar.

Cili është konsumi ditor i energjisë elektrike?

Konsumi i energjisë për të mbajtur ujin në 65°C në një ambient 20°C është rreth 2,60 kWh/24h. Konsumi real varet nga temperatura e zgjedhur dhe frekuenca e përdorimit.

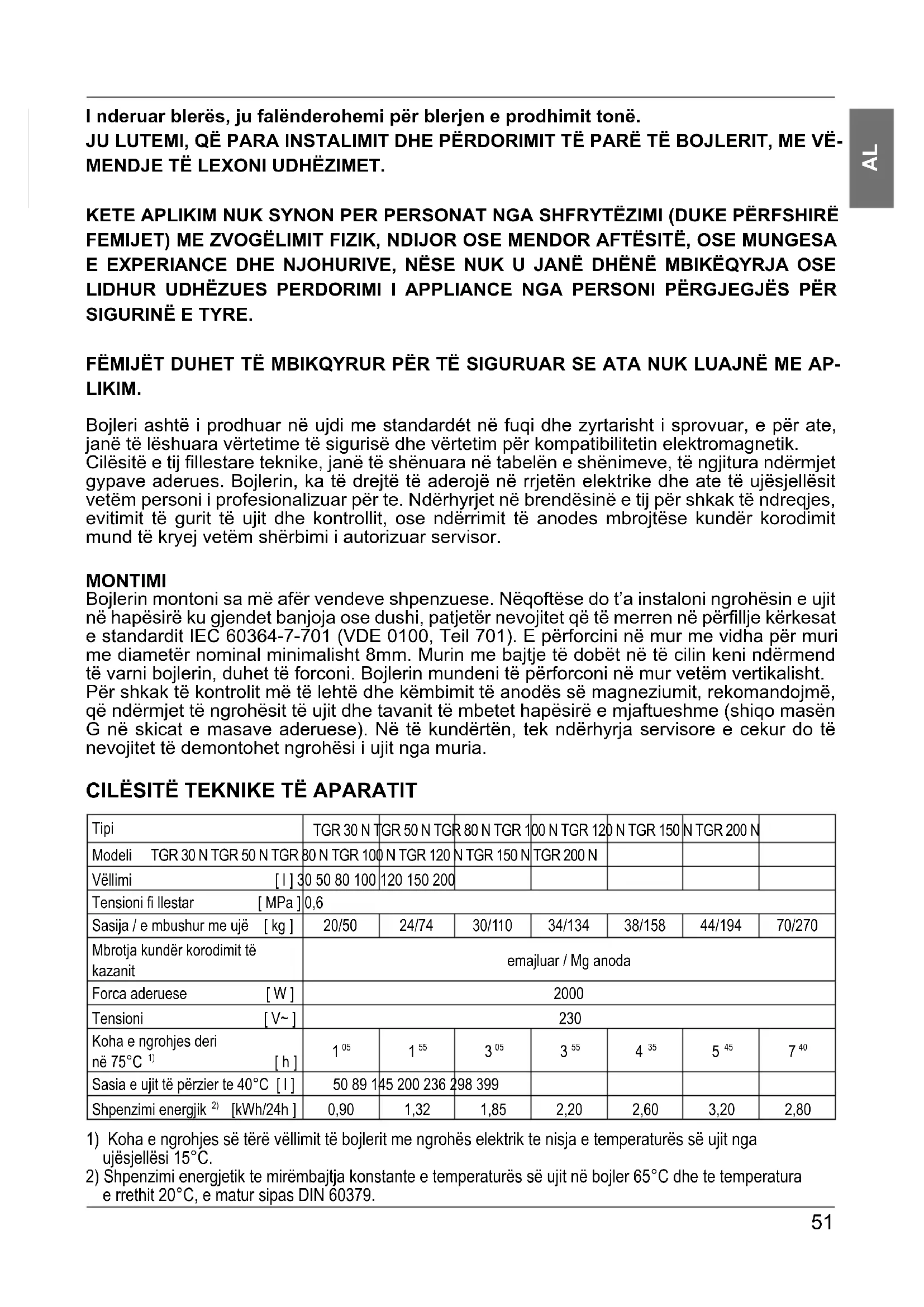

MANUAL I PËRDORUESIT TGR120NC6 GORENJE

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, LEXONI ME KUJDES UDHËZIMET.

KY APLIKACION NUK ËSHTË I DESTINUAR PËR PERSONA (PËRFSHIRË FËMIJËT) ME AFTËSI TË KUFIZUARA FIZIKE, NDIJORE APO MENDORE, OSE ME MUNGESË PËRVOJE DHE NJOHURISH, NËSE ATA NUK JANË NËN MBIKËQYRJE APO NUK U JANË DHËNË UDHËZIME PËR PËRDORIMIN E PAJISJES NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKËQYREN PËR T'U SIGURUAR QË ATA NUK LUAJNË ME PAJISJEN.

Bojleri është prodhuar në përputhje me standardet në fuqi dhe është testuar zyrtarisht, prandaj janë lëshuar certifikata sigurie dhe certifikata e përputhshmërisë elektromagnetike.

Karakteristikat e tij teknike fillestare janë të shënuara në pllakën e të dhënave, e cila është ngjitur midis tubave lidhës. Bojlerin mund ta lidhë me rrjetin elektrik dhe atë të ujësjellësit vetëm një person i kualifikuar. Ndërhyrjet në brendësi të tij për riparim, heqjen e gurit të ujit, kontroll ose zëvendësim të anodës mbrojtëse kundër korrozionit mund t'i kryejë vetëm shërbimi i autorizuar i servisit.

MONTIMI

Montoni bojlerin sa më afër pikave të përdorimit. Nëse do ta instaloni ngrohësin e ujit në një hapësirë ku ndodhet banja ose dushi, duhet të respektohen kërkesat e standardit IEC 60364-7-701 (VDE 0100, Pjesa 701). Fiksojeni në mur me vida muri me diametër nominal minimal 8 mm. Muri me kapacitet të dobët mbajtës, në të cilin keni ndërmend të varni bojlerin, duhet të forcohet. Bojlerin mund ta fiksoni në mur vetëm në pozicion vertikal.

Për kontroll më të lehtë dhe zëvendësim të anodës së magnezit, rekomandojmë që midis ngrohësit të ujit dhe tavanit të lihet hapësirë e mjaftueshme (shih masën G në skicat e masave lidhëse). Përndryshe, gjatë ndërhyrjes së servisit të përmendur, do të jetë e nevojshme çmontimi i ngrohësit të ujit nga muri.

KARAKTERISTIKAT TEKNIKE TË PAJISJES

Tipi		TGR 30 N T	TGR 50 N TGR	80 N TGR 1	00 N TGR 120	N TGR 150	N TGR 200 N
Modeli	TGR 30 N TGR 50 N TGR	80 N TGR 100	N TGR 120	N TGR 150 N	TGR 200 N
Vëllimi	[I] 3	30 50 80 100	120 150 200
Tensioni fi llestar [MPa]		0,6
Sasija / e mbushur me ujë [kg]		20/50	24/74	30/110	34/134	38/158	44/194	70/270
Mbrotja kundër korodimit të kazanit		emajluar / Mg anoda
Forca aderuese [W]		2000
Tensioni [V~]		230
Koha e ngrohjes deri në 75°C 1) [h]		105	155	305	355	435	545	740
Sasia e ujit të përzier te 40°C [I]		50 89 1	45 200 236	298 399
Shpenzimi energjik 2) [kWh/24h]		0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Koha e ngrohjes së të gjithë vëllimit të bojlerit me ngrohës elektrik, duke filluar nga temperatura e ujit të ujësjellësit prej 15°C.

2) Konsumi i energjisë gjatë ruajtjes konstante të temperaturës së ujit në bojler në 65°C dhe temperaturës së ambientit 20°C, i matur sipas DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 20	00 - 454	461 260
TGR 120 N 10	90 865	205 - 454	461 260
TGR 150 N 13	305 1065	220 - 454	461 260
TGR 200 N 15	14 1050	444 800	500 507	260

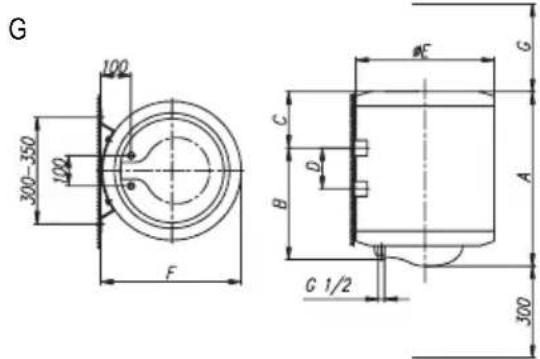

Masat lidhëse dhe montuese të bojlerit [mm]

LIDHJA ME RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit në bojler janë të shënuara me ngjyra. Hyrja e ujit të ftohtë është e shënuar me ngjyrë blu, ndërsa dalja e tij me ngjyrë të kuqe.

Bojleri mund të aderohet në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi aderues me shtypje, mundëson furnizim me ujë në më shumë vende; sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend.

Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet që para bojlerit të montohet ventili kundërkthyes, i cili ndërpren rrjedhjen e ujit nga kazani, në qoftë se në rrjetën ujësjellëse ndalohet ose mungon uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përzierëse. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga bateria fluksore. Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por mundeni vetëm të prishni baterinë.

Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përzierëse me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi atë nominale. Hapësira e daljes në ventilin sigurues nevojitet të përmbajë dalje në presion atmosferik.

Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku është ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit është e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund ta udhëzoni në dalje nëpërmjet mbaresës tubuese, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që është i vendosur nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.

Në rast se, për shkak të instalimit jo të rregullt nuk keni mundësi të kanalizoni në tubacion ujin që pikon nga ventili sigurues kthyes, pikimit të ujit mund t'i largoheni me instalimin e enës për ekspanzion, me vëllim prej 3l në gypin ngarkues të nxehësit të ujit.

Për funksionimin e rregullt të ventilit sigurues nevojitet që vetë të realizoni kontrollime periodike. Te kontrolli duhet që me lëvizjen e dorëzës ose të zhvidhosjes së dadosë së ventilit (varësisht nga tipi i ventilit) të çelni daljen nga ventili sigurues dhe kthyes. Tash duhet që nëpërmjet shobës dalëse të ventilit të rrjedhë uji, e kjo është shenjë që ventili është krejt në rregull.

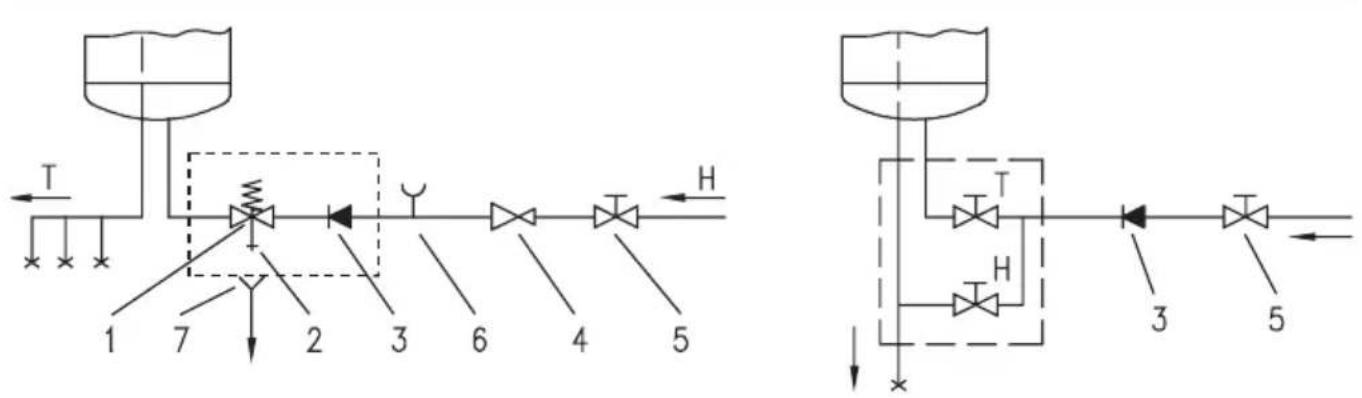

Sistemi (me shtypje) i mbyllur Sistemi i hapur (pa shtypje)

Legjenda:

1 - Ventili kthyes sigurues 6 - Mbaresa për provë 2 - Ventili provues 7 - Taftari me kyçësin në tubacion 3 - Ventili kundërkthyes 4 - Ventili reduktiv i shtypjes H - Uji i ftohtë 5 - Ventili mbyllës T - Uji i ngrohtë

Ndërmjet bojlerit dhe ventilit sigurues kthyes nuk është i lejuar montimi i ventilit mbyllës, sepse kështu çmundësoni punimin e ventilit sigurues kthyes.

Bojleri mund të lidhet në rrjetin e ujësjellësit të shtëpisë pa ventil reduktues, nëse presioni në rrjet është më i ulët se 0,5 MPa (5 bar). Nëse presioni tejkalon 0,5 MPa (5 bar), patjetër duhet të instaloni ventil reduktues.

Para lidhjes elektrike, së pari duhet mbushur bojleri me ujë. Gjatë mbushjes së parë, hapni rubinetin e ujit të ngrohtë në baterinë përzierëse. Bojleri është i mbushur kur uji arrin dhe del nga gypi i baterisë përzierëse.

LIDHJA NË RRJETIN ELEKTRIK

Para lidhjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllo lidhëse me diametër minimal të paktën 1,5 mm² (H05VV-F 3G 1,5 mm²). Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për rrjetin elektrik.

Për ta bërë këtë, duhet të hiqni kapakun mbrojtës nga bojleri.

Midis ngrohësit të ujit dhe instalimit të përhershëm, duhet të jetë instaluar një pajisje për shkëputjen e të gjithë poleve nga rrjeti furnizues, në përputhje me rregullat kombëtare të instalimeve.

Legjenda:

1 - Termostati dhe siguresa dypolëshe ngrohëse 2 - Ngrohësi 3 - Gjuha lidhëse 4 - Drita kontrolluese

L - Përçuesi fazor

N - Përçuesi neutral

± - Përçuesi mbrojtës

Skema e lidhjes elektrike

KUJDES: Para çdo ndërhyrjeje në brendësi të bojlerit, ai patjetër duhet shkëputur nga rrjeti elektrik!

PËRDORIMI DHE MIRËMBAJTJA

Pasi të lidhet në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit është gati për përdorim.

Me rrotullimin e pullës në termostat, e cila gjendet në anën e përparme të kapakut mbrojtës, zgjidhni temperaturën e dëshiruar të ujit ndërmjet 25° dhe 75°C. Preferohet rregullimi i pullës në pozicionin “eco”. Ky lloj rregullimi është më kursimtar; këtu, temperatura e ujit do të jetë përafërsisht 55°C, veçimi i gurit të ujit dhe humbjet e nxehtësisë do të jenë më të ulëta se te rregullimet në temperaturë më të lartë. Funksionimin e ngrohësit elektrik e tregon drita kontrolluese. Ngrohësi i ujit përmban në shtëpizë termometër bimetal, i cili lëviz në drejtim të akrepave të orës nga e djathta, kur në ngrohës gjendet uji i ngrohtë. Në qoftë se nuk keni ndërmend ta përdorni ngrohësin e ujit për një kohë, sigurojeni përmbajtjen e tij nga ngrirja në atë mënyrë që të mos e shkëputni nga elektrika, dhe pullën e termostatit ta rregulloni në pozicionin “*”. Në këtë rregullim, ngrohësi do ta mbajë temperaturën e ujit rreth 10°C. Në qoftë se megjithatë ngrohësin do ta shkëputni nga rrjeta elektrike, në rrezikun e ngrirjes duhet ta zbrazni ujin nga ai. Uji nga ngrohësi zbrazet nëpërmjet gypit furnizues të ngrohësit. Për këtë qëllim, tek instalimi rekomandohet që ndërmjet valvulës së sigurisë dhe gypit furnizues të ngrohësit të vendoset një fitting i posaçëm (T-copë) ose valvul shkarkuese. Ngrohësin mund ta zbrazni edhe drejtpërdrejt nëpërmjet valvulës së sigurisë duke lëvizur dorezën, përkatësisht kapakun rrotullues të valvulës, në pozicion si tek kontrollimi i funksionimit. Para zbrazjes, ngrohësi duhet të shkëputet nga rrjeta elektrike dhe pastaj të hapet doreza për ujin e ngrohtë në rubinet (baterinë përzierëse) të ujit. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet sasi e vogël uji, i cili rrjedh tek evitimi i fllanxhës ngrohëse nëpërmjet hapësirës së fllanxhës ngrohëse. Jashtësinë e ujëngrohësit e pastroni me tretësirë të lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhda.

Me kontrollet e rregullta servisore, do të mundësoni punimin e papenguar dhe jetën e gjatë të ujëngrohësit. Garancia për ndryshkjen e kazanit vlen vetëm në qoftë se i keni realizuar kontrollet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme që kontrollet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrollin në fletëgarancionin e prodhimit. Në rast të kontrollit, ai kontrollon harxhueshmërinë e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrollit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar, do t'ju preferojë edhe datën e kontrollit vijues.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmëroni shërbimin më të afërt të autorizuar servisor.
