Тип продукт	Електрически акумулационен бойлер
Марка	Gorenje
Модел	TGR120NC6
Обем	120 литра
Номинално налягане	0,6 MPa
Тегло празен / с вода	38 kg / 158 kg
Присъединена мощност	2000 W
Напрежение	230 V ~
Време за загряване до 75°C	4 ч 35 мин
Енергийна консумация за 24 ч	2,60 kWh
Антикорозионна защита	Емайлиран + магнезиев анод
Височина (A)	1090 mm
Ширина (B)	865 mm
Дълбочина (C)	205 mm
Препоръчително разстояние до тавана (G)	300-350 mm
Водна връзка	1/2" (резба)
Тип на свързване	Затворен (налягане) или отворен (без налягане)
Степен на защита	Не е посочено (IP? Оценка IP24)
Регулируем термостат	25°C до 75°C
Поддръжка	Външно почистване с мек препарат; проверка на анода на всеки 36 месеца
Антикорозионна гаранция	При условие на редовни проверки

Често задавани въпроси - TGR120NC6 GORENJE

Как да инсталирам бойлера TGR120NC6?

Инсталацията трябва да се извърши от квалифициран техник. Закрепете уреда вертикално на стената с винтове с Ø8 мм минимум. Спазвайте разстоянието до тавана от 300-350 мм за улесняване на достъпа до анода. Свържете подаването на студена вода (синьо) и изхода за гореща вода (червено) според предоставената схема.

Каква е ролята на предпазния клапан?

Предпазният клапан предотвратява свръхналягане в резервоара. Той трябва да се монтира на тръбата за подаване на студена вода. При нагряване леко капене е нормално. Тествайте го периодично, като задействате лоста, за да проверите правилната му работа.

Как да настроите температурата на водата?

Завъртете копчето на термостата, разположено отстрани на капака. Диапазонът на настройка е от 25°C до 75°C. За икономична употреба го поставете на позиция eco (около 55°C). Индикаторът светва, когато нагревателният елемент работи.

Какво да направя при наличие на котлен камък?

Котленият камък се натрупва в зависимост от твърдостта на водата. Обезкалчаване трябва да се извърши от упълномощен техник при периодичната проверка (на всеки 36 месеца максимум). Не се опитвайте да го правите сами.

Как да предпазя уреда от замръзване?

Ако отсъствате дълго време, не изключвайте захранването и настройте термостата на позиция * (около 10°C). Ако има риск от замръзване, изпразнете напълно уреда, след като го изключите.

Кога и как да проверя магнезиевия анод?

Магнезиевият анод предпазва резервоара от корозия. Той трябва да се проверява от професионалист на всеки 36 месеца. Ако е износен, той трябва да бъде сменен, за да се поддържа антикорозионната гаранция.

Мога ли да използвам бойлера с омекотител за вода?

Да, но омекотената вода може да ускори корозията на анода. Наблюдавайте състоянието му по-често. Консултирайте се с техническата служба за конкретни препоръки.

Какво да направя, ако водата не загрява?

Първо проверете дали уредът е захранван електрически и дали термостатът не е в минимална позиция. Ако индикаторът свети, но водата остава студена, свържете се с отдела за следпродажбено обслужване. Не разглобявайте уреда сами.

Как да източа бойлера?

Преди всяко източване изключете електрическото захранване. Отворете кран за гореща вода. Използвайте изпускателния клапан или T-елемента за оттичане на водата. Малко количество вода може да остане в резервоара.

Каква е дневната консумация на електроенергия?

Консумацията на енергия за поддържане на водата на 65°C при температура на околната среда 20°C е около 2,60 kWh/24h. Реалната консумация зависи от избраната температура и честотата на използване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TGR120NC6 GORENJE

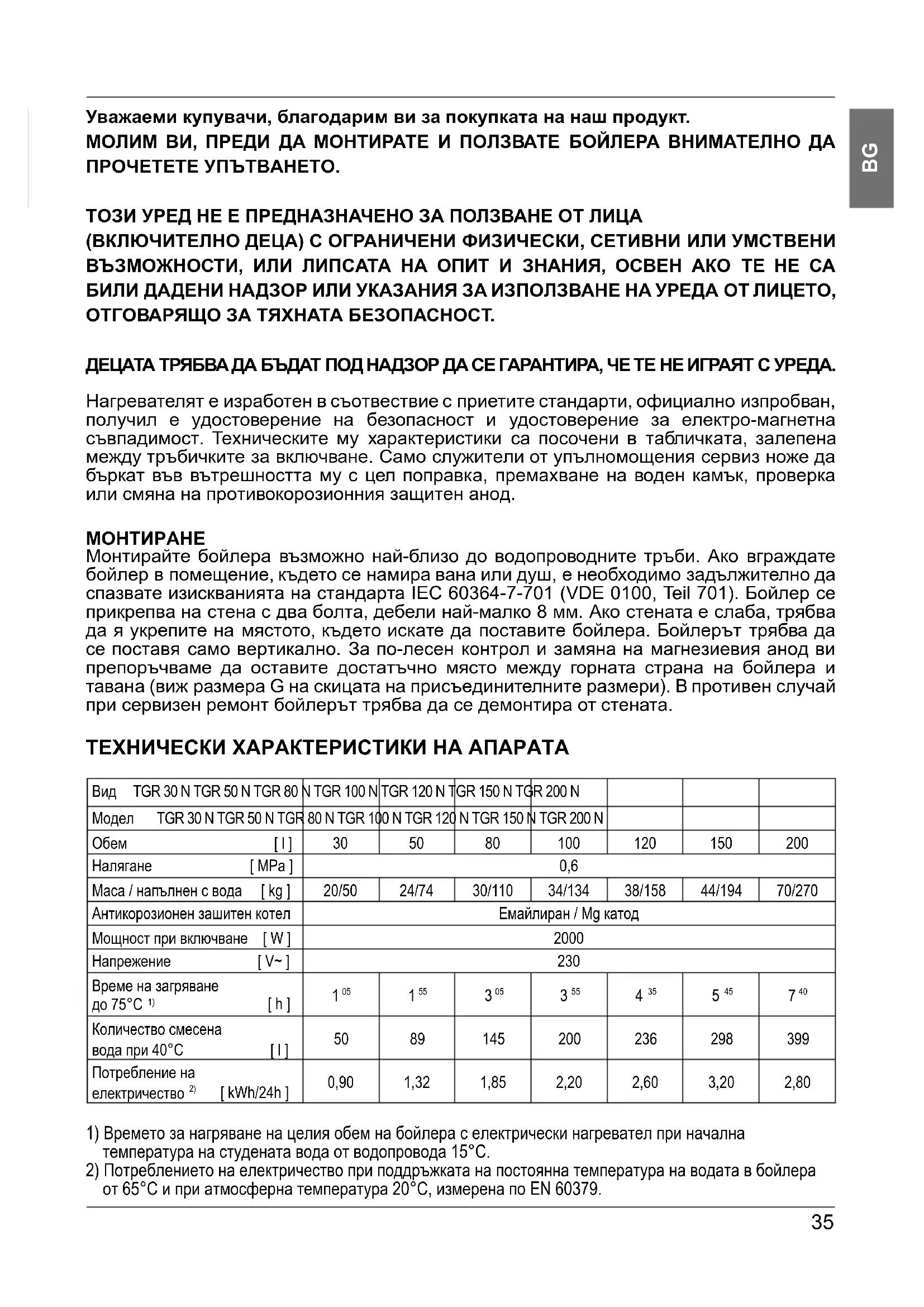

Уважаеми купувачи, благодарим ви за покупката на наш продукт.

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервиз могат да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлерът се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално. За по-лесен контрол и замяна на магнезиевия анод ви препоръчваме да оставите достатъчно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

1) Времето за нагряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C.

2) Потреблението на електричество при поддръжката на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерена по EN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 2	00 - 454	461 260
TGR 120 N 10	90 865	205 - 454	4 461 260
TGR 150 N 1	305 1065	220 - 454	461 260
TGR 200 N 1	1514 1050	444 800	500 507 260

G

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява включване на няколко извода. Откритият начин, без налягане, позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии. При открития начин, без налягане, преди бойлера трябва да се вгради вентил-клапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът ѝ се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентил или група, която да предпазва налягането в нагревателя да не се качи за повече от 0.1 МПа от позволеното. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане. При нагряването на водата в бойлера налягането ѝ в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточен наконечник, ако го наместите под защитния вентил. Изходната тръба трябва да се сложи изпод вентила на безопасност, трябва да е насочена право надолу, в среда, която не замръзва.

Когато поради неудобна инсталация няма възможност, водата, която капе от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд, съдържащ 3 л вода, върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или отвиване на гайка (зависи от модела) вентилът за безопасност трябва да се отвори. От него трябва да изтече вода, което означава, че вентилът работи без грешка.

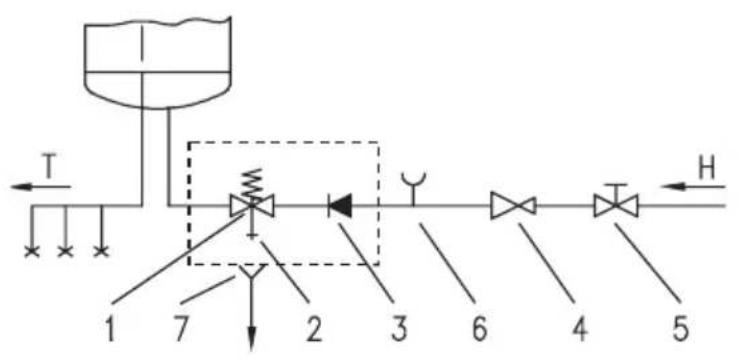

1 - Защитна клапа 2 - Клапа за тестване 3 - Клапа без връщане 4 - Клапа за намаляване на налягането 5 - Спираща клапа

6 - Част за тестване 7 - Фуния за изхода H - Студена вода T - Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Можете да включите бойлера към водопровода в дома си без вентил за намаляване на налягането, ако налягането във водопровода е под 0,5 МПа (5 bar). Когато налягането е по-високо от 0,5 МПа (5 bar), задължително трябва да се вгради вентил за редукция. Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). Свързването към електрическата мрежа трябва да бъде извършено в съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

Легенда:

1 - Термостат, биметална фаза 2 - Нагревател 3 - Терминална връзка 4 - Контролна лампичка

L - Фазен проводник

N - Неутрален проводник

Схема на електрическата мрежа

След включването в тока и водопровода бойлерът е готов за ползване.

С въртене на копчето на термостата на предната страна на защитния капак избирате желаната температура на водата от 25° до 75°C. Препоръчваме да поставяте копчето на позиция “есо”. Това е най-икономичната позиция. При нея температурата на водата ще е около 55°C, образуването на воден камък и загубата на топлина ще са по-малки, отколкото при положенията за по-висока температура.

Контролната лампичка показва, че бойлерът работи. На околната цилиндрична повърхност на бойлера се намира биметалният термометър, който се отклонява по посока на часовниковата стрелка надясно, когато в бойлера има топла вода. Ако не смятате да използвате бойлера по-дълго време, обезопасете го от измръзване, като не изключвате тока и нагласите термостата на “*”. Така бойлерът ще поддържа температура на водата около 10°C. Ако изключите бойлера от електрическата мрежа, при опасност от замръзване ще трябва да източите водата. Водата от бойлера се източва през отточната тръба на бойлера. За тази цел се препоръчва по време на инсталирането между предпазния вентил и отточната тръба да се сложи специален фитинг (тройник) или изпускателен вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тръба в бойлера остава малко количество вода, която изтича при развиването на холендъра на бойлера през отвора на бойлеровия холендър.

Повърхността на бойлера чистете със слаб разтвор от стерилен препарат. Не ползвайте разредители и силни почистващи препарати.

Чрез редовни сервизни прегледи ще си осигурите безпроблемно ползване и дълъг живот на бойлера. Първият преглед трябва да бъде направен от упълномощен сервиз две години след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчита качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следваща дата за проверка на състоянието.

Молим, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкия упълномощен сервиз.
