Geachte koper, wij danken u voor de aankoop van ons product. WIJ VERZOEKEN U VOOR DE MONTAGE EN HET EERSTE GEBRUIK VAN DE BOILER DEZE GEBRUIKSAANWIJZING ZORGVULDIG DOOR TE LEZEN.

DIT APPARAAT IS NIET BEDOELD VOOR GEBRUIK DOOR PERSONEN (WAARONDER KINDEREN) MET VERMINDERDE LICHAMELIJKE, ZINTUIGLIJKE OF PSYCHISCHE VERMOGENS, OF GEBREK AAN ERVARING EN KENNIS, TENZIJ ZIJ ZIJN GEGEVEN TOEZICHT OF INSTRUCTIE OVER HET GEBRUIK VAN HET APPARAAT DOOR DEGENE DIE VERANTWOORDELIJK IS VOOR HUN VEILIGHEID.

KINDEREN MOETEN WORDEN BEGELEID OM ERVOOR TE ZORGEN DAT ZE NIET SPELEN MET HET APPARAAT.

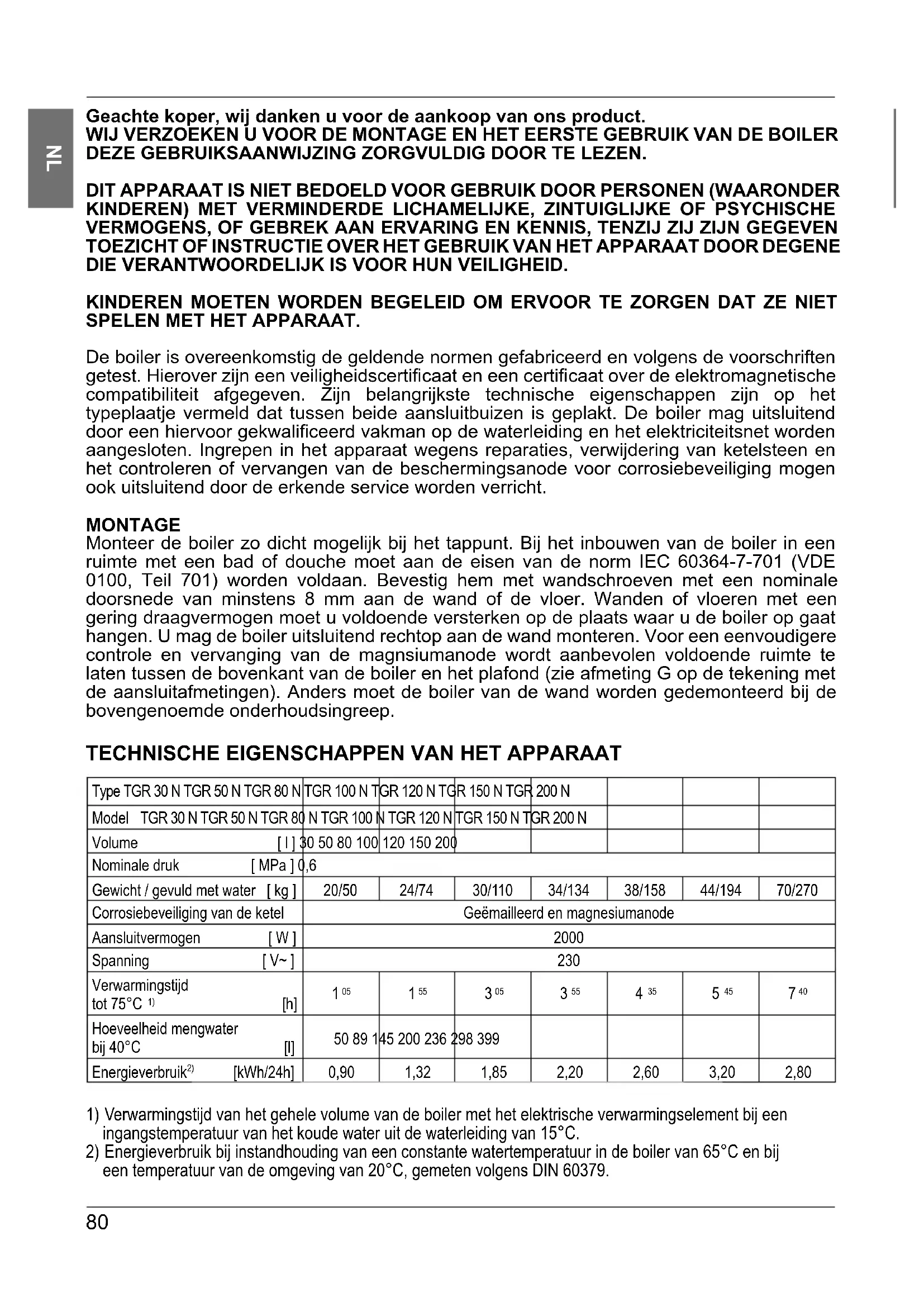

De boiler is overeenkomstig de geldende normen gefabriceerd en volgens de voorschriften getest. Hierover zijn een veiligheidscertificaat en een certificaat over de elektromagnetische compatibiliteit afgegeven. Zijn belangrijkste technische eigenschappen zijn op het typeplaatje vermeld dat tussen beide aansluitbuizen is geplakt. De boiler mag uitsluitend door een hiervoor gekwalificeerd vakman op de waterleiding en het elektriciteitsnet worden aangesloten. Ingrepen in het apparaat wegens reparaties, verwijdering van ketelsteen en het controleren of vervangen van de beschermingsanode voor corrosiebeveiliging mogen ook uitsluitend door de erkende service worden verricht.

MONTAGE

Monteer de boiler zo dicht mogelijk bij het tappunt. Bij het inbouwen van de boiler in een ruimte met een bad of douche moet aan de eisen van de norm IEC 60364-7-701 (VDE 0100, Teil 701) worden voldaan. Bevestig hem met wandschroeven met een nominale doorsnede van minstens 8 mm aan de wand of de vloer. Wanden of vloeren met een gering draagvermogen moet u voldoende versterken op de plaats waar u de boiler op gaat hangen. U mag de boiler uitsluitend rechtop aan de wand monteren. Voor een eenvoudigere controle en vervanging van de magnsiumanode wordt aanbevolen voldoende ruimte te laten tussen de bovenkant van de boiler en het plafond (zie afmeting G op de tekening met de aansluitafmetingen). Anders moet de boiler van de wand worden gedemonteerd bij de bovengenoemde onderhoudsingreep.

1) Verwarmingstijd van het gehele volume van de boiler met het elektrische verwarmingselement bij een ingangstemperatuur van het koude water uit de waterleiding van 15°C.

2) Energieverbruik bij instandhouding van een constante watertemperatuur in de boiler van 65°C en bij een temperatuur van de omgeving van 20°C, gemeten volgens DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 2	00 - 454	461 260
TGR 120 N 1	1090 865	205 - 454	461 260
TGR 150 N 1	305 1065	220 - 454	461 260
TGR 200 N 1	1514 1050	444 800	500 507	260

G 100 300-350 100 F C D B G 1/2 A G 300

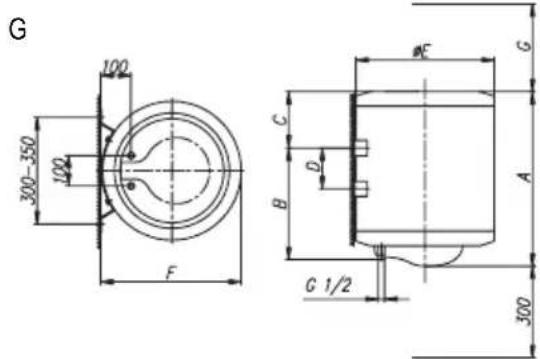

Aaansluitings- en montagematen van de boiler [mm]

AANSLUITING OP DE WATERLEIDING

De watertoevoer en aftap zijn met kleuren aangegeven op de buizen van de boiler. De toevoer van het koude water is blauw gekleurd, de aftap van het warme water is rood.

U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksysteem van de aansluiting maakt waterafname op meerdere tappunten mogelijk, bij het open systeem, dat niet onder druk staat, kan het water maar op een plaats worden afgetapt. Gezien het gekozen aansluitsysteem moet u ook de juiste mengkranen kopen.

Bij het open systeem, dat niet onder druk staat, moet voor de boiler een terugslagklep worden ingebouwd, dat voorkomt dat het water terugloopt uit de boiler bij storingen van de watertoevoer uit de waterleiding. Bij dit aansluitingssysteem moet u een doorstroom mengkraan gebruiken. In de boiler neemt het volume van het water toe als het verwarmd wordt, dit veroorzaakt druppen van de mengkraan. U kunt dit niet voorkomen door de kraan stevig dicht te draaien. Hierdoor kunt u de kraan alleen maar kapot maken. Aan de toevoerleiding moet u voor de veiligheid een veiligheidsventiel of een veiligheidsgroep monteren, waardoor een toename van de druk in de boiler van meer dan 0,1 MPa boven de normale druk wordt voorkomen. De uitloopopening van het veiligheidsventiel moet een uitgang hebben voor atmosferische druk.

Bij het verwarmen van het water in de boiler neemt de waterdruk in de boiler toe tot de grens is bereikt die in het veiligheidsventiel is ingesteld. Omdat de terugkeer van het water naar de waterleiding verhinderd is, kan er water uit de uitloopopening van het veiligheidsventiel druppen. U kunt het druppende water naar de afvoer leiden via het opvangverlengstuk, dat u onder het veiligheidsventiel plaatst. De afloopbuis die onder de uitloop van het veiligheidsventiel is geplaatst moet recht naar beneden gericht zijn en gemonteerd worden in een omgeving, waar het niet vriest. In het geval dat u door een onjuiste installatie niet de mogelijkheid hebt om het uit het terugslagventiel druppende water naar de uitloop te leiden, kunt u het druppen vermijden door een expansiebak met een volume van 3l aan de toevoerleiding van de boiler te monteren.

Voor een juiste werking van het veiligheidsventiel moet u zelf van tijd tot tijd een controle uitvoeren. Bij de controle moet u door het verschuiven van de hendel of door het losdraaien van de moer van het ventiel (afhankelijk van het type ventiel) de uitloop uit het terugslag-veiligheidsventiel openen. Hierbij moet door de uitloopbuis van het ventiel water stromen. Dit wijst er op dat het ventiel feilloos werkt.
    end

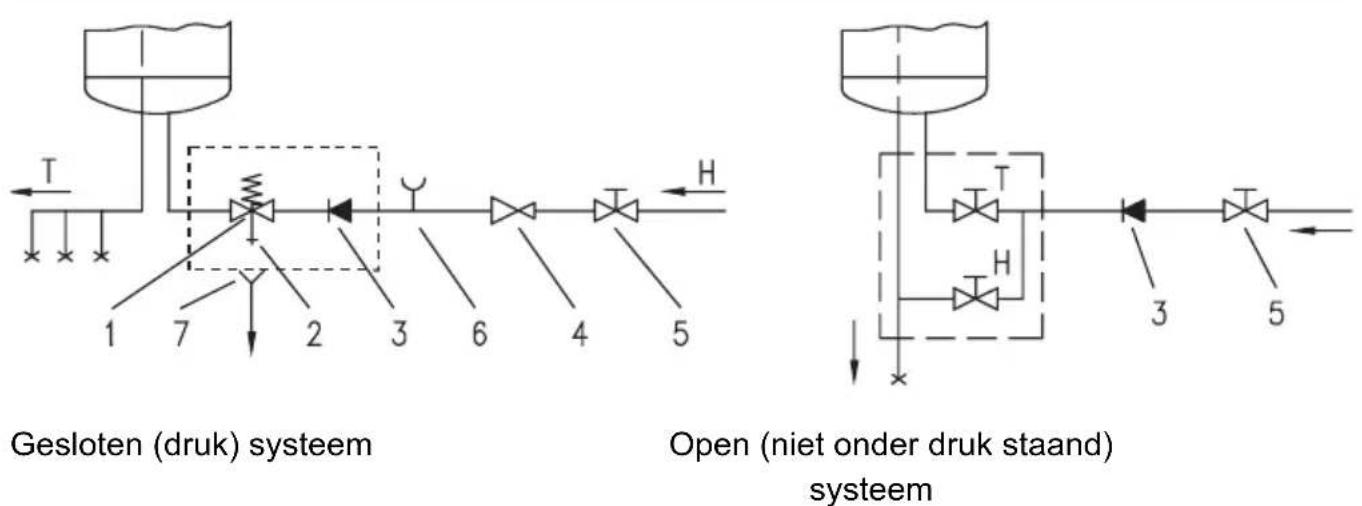

Legende:

1 - Veiligheidsventiel 6 - Test aanzetstuk
2 - Testventiel 7 - Trechter met aansluiting
3 - Terugslagventiel op de uitloop
4 - Drukreduceerventiel H - Koud water
5 - Afsluitventiel T - Warm water

Tussen de boiler en het terugslag-veiligheidsventiel mag u geen afsluitventiel inbouwen, omdat u hiermee de werking van het terugslagventiel onmogelijk zou maken.

U kunt de boiler zonder drukreduceerventiel aansluiten op de huiswaterleiding, als de druk in de waterleiding lager is dan 0,5 MPa (5 bar). Als de druk in de waterleiding hoger is dan 0,5 MPa (5 bar), moet u twee reduceerventielen achter elkaar inbouwen.

Voor de elektrische aansluiting moet u de boiler eerst met water vullen. Draai de warmwaterknop van de mengkraan open ls u de boiler voor het eerst vult. De boiler is vol als het water door de uitloopbuis van de mengkraan begint te stromen.

AANSLUITING OP HET ELEKTRICITEITSNET

Voor de aansluiting op het stroomnet moet in de boiler een aansluitkabel met een minimale doorsnede van 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ) worden ingebouwd. Bij de bevestiging van de aansluitkabel moet ook de beide aansluitdraden van het controlelampje in de hiervoor voorziene aansluitnaven van de thermostaat worden bevestigd, die zijn aangeduid met 1 en 2 of met A en B bij de alternatieve uitvoering van de thermostaat.

Om dit te kunnen doen moet u de beschermplaat van de boiler loschroeven.

De aansluiting van de boiler op het elektriciteitsnet moet overeenkomstig de normen voor de elektrische leidingen gebeuren. Tussen de boiler en de waterleiding moet een apparaat zijn ingebouwd voor de scheiding van alle polen van het voedingsnet overeenkomstig de nationale installatievoorschriften.

Legende:

1 - Thermostaat en tweepolige warmtezekering
2 - Verwarmingselement
3 - Aansluitklem
4 - Controlelampje
L - Fasegeleider
N - Neutrale geleider
±- Aardingsgeleider

230V~ 1 3 v> v> N L 2 4

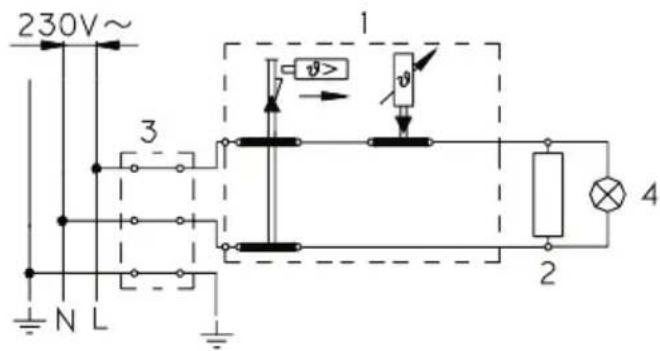

Schema van de elektrische verbinding

WAARSCHUWING: Voor elke ingreep in de boiler moet de verbinding met het elektric-iteitsnet verbroken worden!

GEBRUIK EN ONDERHOUD

Na de aansluiting op de waterleiding en het elektriciteitsnet is de boiler klaar voor gebruik. Door aan de thermostaatknop te draaien die zich aan de voorkant van de beschermplaat bevindt, kunt u de gewenste temperatuur van het water instellen tussen 25° en 75°C. Aanbevolen wordt de knop op de stand "eco" te zetten. Deze instelling is de zuinigste; hierbij zal de watertemperatuur ongeveer 55°C zijn en de afzetting van ketelsteen en het warmteverlies zullen minder zijn dan bij instellingen op een hogere temperatuur.

Het controlelampje duidt aan dat het elektrische verwarmingselement is ingeschakeld. De boiler heeft aan de rand een bi-metale thermometer die naar rechts uitslaat als het water in de boiler warm is. Als u de boiler enige tijd niet gaat gebruiken, kunt u de inhoud ervan tegen bevriezing beschermen door de stroom niet uit te schakelen en de thermostaatknop op de stand “*” te zetten. Bij deze instelling zal de boiler de watertemperatuur op ongeveer 10°C te houden. Als u de boiler van het elektriciteitsnet afsluit, moet u het water er uit laten lopen als er bevriezingsgevaar bestaat.

Voordat u het water uit de boiler laat lopen moet u eerst de verbinding met het elektriciteitsnet verbreken. Daarna kan de warmwaterkraan worden opengedraaid van één van de mengkranen, die op de boiler zijn aangesloten. We laten het water via de toevoerleiding uit de boiler lopen. Hiervoor raden we aan om tussen het veiligheidsventiel en de toevoerleiding een uitloopventiel of een T-stuk in te bouwen. Als u dit niet doet kunt u de boiler ook legen via de uitloop aan het veiligheidsventiel door de hendel of de schroefdop van het ventiel in dezelfde stand te zetten als bij het testen van het ventiel. Nadat u het water via de toevoerbuis uit de boiler heeft laten lopen, zal er een restje water in de boiler achterblijven, dat u kunt verwijderen door de flens van de boiler los te draaien. Het water uit de boiler loopt via de aavoerbuis uit de boiler. Daarom wordt aanbevolen bij de montage tussen het veiligheidsventiel en de aanvoerbuisvan de boiler een speciale fitting (T-stuk) of uitlaatventiel te plaatsen. U kunt de boiler ook indirect via het veiligheidsventiel legen door het hendeltje of de draaibare dop van het ventiel in de stand te draaien als bij de controle van de werking. Voor het legen moet de verbinding tussen het stroomnet en de boiler worden verbroken en moet daarna de warmwaterknop van de aangesloten mengkraan worden opengedraaid. Na dat het er water via de aanvoerbuis is uitgelopen, blijft in de boiler een keine hoeveelheid

water achter, dat er na verwijdering van de verwarmingsflens door de opening van de verwarmingsfl ens uitloopt.

Reinig de buitenkant van de boiler met sopje van een mild wasmiddel. Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.

Door regelmatige service zult u lang verzekerd zijn van een feilloze werking en een lange levensduur van de boiler. De garantie voor het doorroesten van de boiler geldt alleen als u de voorgeschreven regelmatige inspecties van eventuele slijtage van de beschermingsanode heeft laten uitvoeren. De periode tussen de afzonderlijke regelmatige inspecties mag niet langer zijn dan 36 maanden. De onderzoeken moeten door een erkend vakman worden uitgevoerd, die het onderzoek aantekent op het garantiebewijs van het apparaat. Bij het onderzoek controleert hij de mate van slijtage van de anticorrosie beschermingsanode en indien nodig verwijdert hij ketelsteen, dat zich afhankelijk van de kwaliteit, de hoeveelheid en de temperatuur van het gebruikte water aan de binnenkant van de boiler heeft afgezet. De serviceman zal na de inspectie van de boiler op grond van de vastgestelde toestand de datum voor de volgende controle aanbevelen.

Wij verzoeken u eventuele storingen aan de boiler niet zelf te repareren maar de bevoegde service hiervan op de hoogte te stellen.
