TGR120NC6 - Kotlovnica GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Električni akumulacijski bojler
Blagovna znamka	Gorenje
Model	TGR120NC6
Prostornina	120 litrov
Nazivni tlak	0,6 MPa
Teža praznega / polnega	38 kg / 158 kg
Priključna moč	2000 W
Napetost	230 V ~
Čas segrevanja na 75°C	4 h 35 min
Poraba energije na 24 ur	2,60 kWh
Protikorozijska zaščita	Emajlirano + magnezijeva anoda
Višina (A)	1090 mm
Širina (B)	865 mm
Globina (C)	205 mm
Priporočena razdalja do stropa (G)	300-350 mm
Priključek za vodo	1/2" (navoj)
Vrsta priključka	Zaprti (tlačni) ali odprti (netlačni)
Zaščitni razred	Ni navedeno (IP? Ocenjeno IP24)
Nastavljiv termostat	25°C do 75°C
Vzdrževanje	Zunanje čiščenje z blagim detergentom; preverjanje anode vsakih 36 mesecev
Garancija proti koroziji	Pod pogojem rednih pregledov

Pogosto zastavljena vprašanja - TGR120NC6 GORENJE

Kako namestiti bojler TGR120NC6?

Namestitev mora opraviti usposobljen tehnik. Napravo pritrdite navpično na steno z vijaki premera najmanj Ø8 mm. Upoštevajte razdaljo do stropa 300-350 mm za lažji dostop do anode. Priključite dovod hladne vode (modro) in izstop tople vode (rdeče) v skladu s priloženo shemo.

Kakšna je vloga varnostnega ventila?

Varnostni ventil preprečuje previsok tlak v rezervoarju. Namesti se na cev za dovod hladne vode. Pri segrevanju je rahlo kapljanje normalno. Občasno ga preizkusite s premikom ročice, da preverite njegovo delovanje.

Kako nastaviti temperaturo vode?

Obrnite gumb termostata na stranski strani pokrova. Območje nastavitve je od 25°C do 75°C. Za ekonomično uporabo ga nastavite na položaj eco (približno 55°C). Indikatorska lučka se prižge, ko grelni element deluje.

Kaj storiti v primeru vodnega kamna?

Vodni kamen se nabira glede na trdoto vode. Odtranjevanje vodnega kamna mora opraviti pooblaščeni tehnik med rednim pregledom (največ vsakih 36 mesecev). Ne poskušajte sami.

Kako zaščititi napravo pred zmrzovanjem?

Če ste dlje časa odsotni, ne izključite napajanja in nastavite termostat na položaj * (približno 10°C). Če obstaja nevarnost zmrzali, po izklopu napajanja popolnoma izpraznite napravo.

Kdaj in kako preveriti magnezijevo anodo?

Magnezijeva anoda ščiti rezervoar pred korozijo. Pregledati jo mora strokovnjak vsakih 36 mesecev. Če je obrabljena, jo je treba zamenjati za ohranitev garancije proti koroziji.

Ali lahko uporabljam grelnik vode z mehčalcem vode?

Da, vendar mehčana voda lahko pospeši korozijo anode. Pogosteje preverjajte njeno stanje. Za posebna priporočila se obrnite na tehnično službo.

Kaj storiti, če se voda ne segreva?

Najprej preverite, ali je naprava električno napajana in ali termostat ni na najnižjem položaju. Če indikatorska lučka sveti, voda pa ostaja hladna, kontaktirajte servis. Naprave ne razstavljajte sami.

Kako izprazniti grelnik vode?

Pred vsakim praznjenjem izključite električno napajanje. Odprite pipo za toplo vodo. Uporabite izpustni ventil ali T-element za odvajanje vode. Majhna količina vode lahko ostane v rezervoarju.

Kakšna je dnevna poraba električne energije?

Poraba energije za vzdrževanje vode pri 65°C v okolju z 20°C je približno 2,60 kWh/24h. Dejanska poraba je odvisna od izbrane temperature in pogostosti uporabe.

NAVODILA ZA UPORABO TGR120NC6 GORENJE

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALIMI SPOSOBNOSTMI ALI S POMANKANJEM ISKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno. Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med vrhom grelnika in stropom pustite zadosti prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demontirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip TGR 30 N TGR 50 N TGR 80 N T	TGR 100 N TGR	120 N TGR	150 N TGR	200 N
Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Prostornina [I]	30 50 80 100	120 150 200
Nazivni tlak [MPa]	0,6
Masa / napolnjen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozjska zaščita kotla	Emajlirano / Mg anoda
Priključna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C ^1) [h]	1^05	1^55	3^05	3^55	4^35	5^45	7^40
Količina mešane vode pri 40°C [I]	50 89 1	45 200 236	298 399
Energijska poraba ^2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C.

2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po EN 60379.

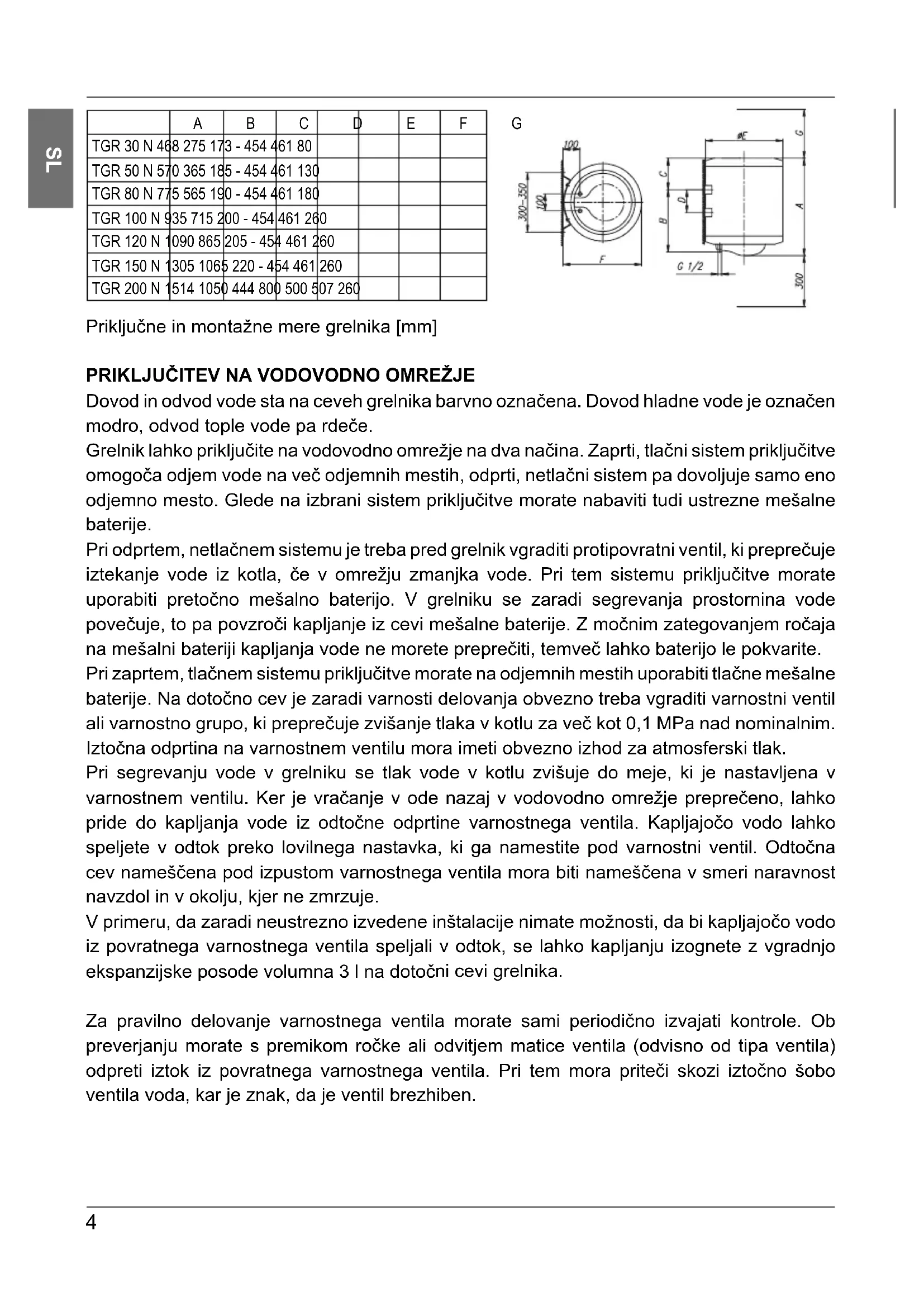

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 2	00 - 454	461 260
TGR 120 N 10	90 865	205 - 454	4 461 260
TGR 150 N 1	305 1065	220 - 454	461 260
TGR 200 N 1	1514 1050	444 800	500 507 260

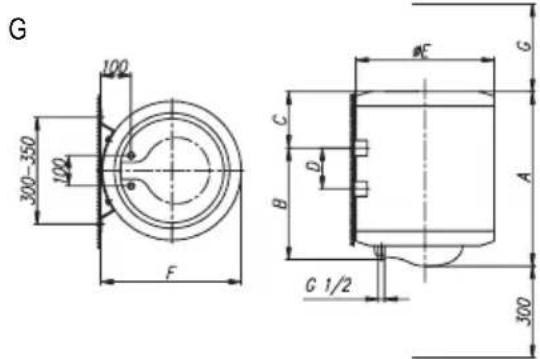

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje v ode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.


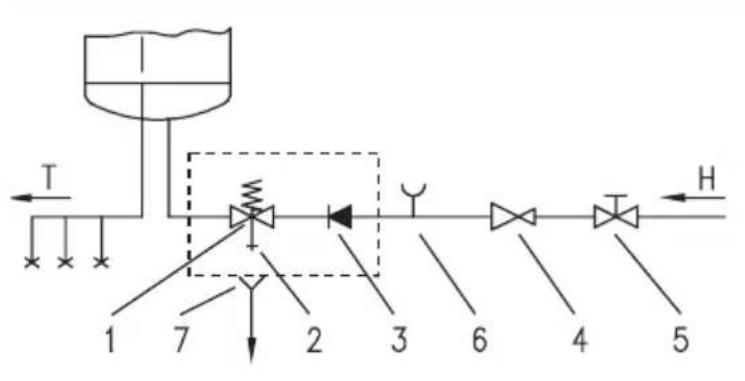

Zaprti (tlačni) sistem


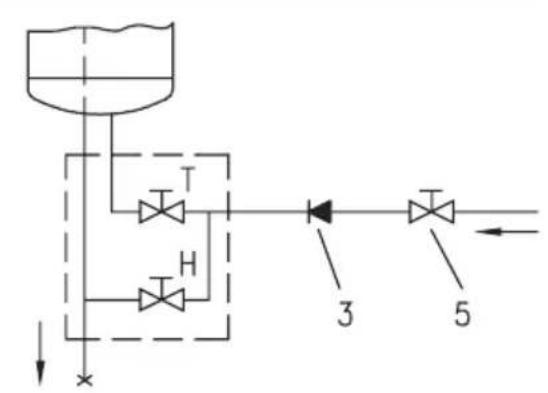

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek
2 - Preizkusni ventil 7 - Lijak s priključkom na odtok
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka H - Hladna voda
5 - Zaporni ventil T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

Legenda:

1 - Termostat in dvopolna toplotna varovalka
2 - Grelo
3 - Priključna sponka
4 - Kontrolna svetilka

L - Fazni vodnik

N - Nevtralni vodnik

12 - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode med 25° in 75°C. Priporočamo nastavitev gumba na položaj “eco”. Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55°C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo. Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na sprednji strani bimetalni termometer, ki se odkloni v smeri urnega kazalca, kadar je v njem prisotna topla voda. Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj “*”. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode približno na 10°C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred izpraznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Električna spojna shema

Vanjski dio bojlera čistite blagom otopinom praška za pranje. Ne koristite gruba sredstva za čiščenje.

Električna spojna shema

Vanjski dio bojlera čistite blagom otopinom praška za pranje. Ne koristite gruba sredstva za čiščenje.
