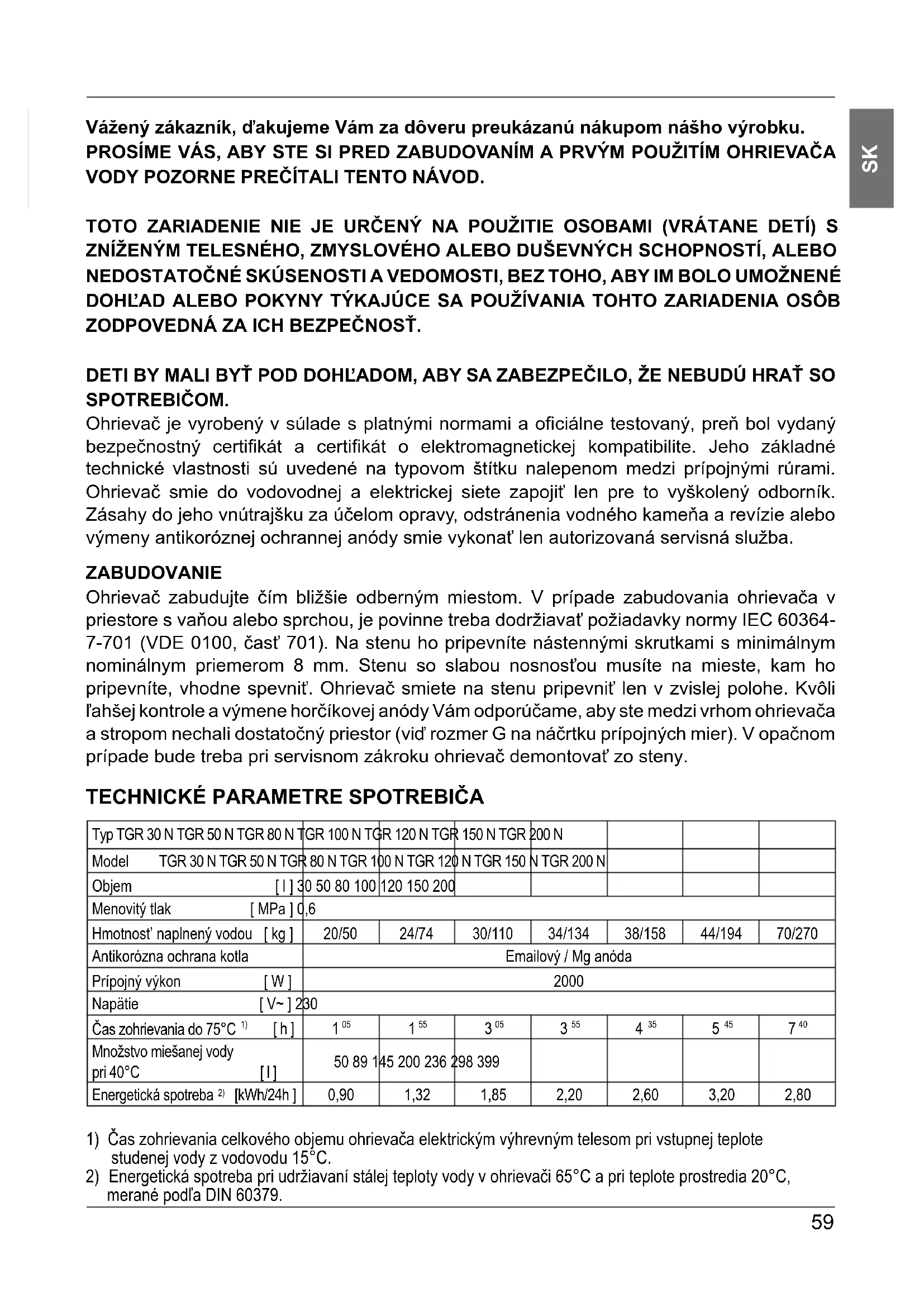

NÁVOD NA OBSLUHU TGR120NC6 GORENJE
Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.
ZABUDOVANIE
Ohrievač zabuđujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit’. Ohrievač smiete na stenu pripevnit’ len v zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrhom ohrievača a stropom nechali dostatočný priestor (vid’ rozmer G na náčrtku prípojných mier). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.
TECHNICKÉ PARAMETRE SPOTREBIČA
| Typ TGR 30 N TGR 50 N TGR 80 N T | TGR 100 N TGR 120 N TGR 150 N TGR 200 N | ||||||
| Model TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N | |||||||
| Objem [I] 30 50 80 100 120 150 200 | |||||||
| Menovitý tlak [MPa] 0,6 | |||||||
| Hmotnost' naplnený vodou [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Antikorózna ochrana kotla | Emailový / Mg anóda | ||||||
| Prípojný výkon [W] | 2000 | ||||||
| Napätie [V~] 230 | |||||||
| Čas zohrievania do 75°C 1) [h] | 1^05 | 1^55 | 3^05 | 3^55 | 4^35 | 5^45 | 7^40 |
| Množstvo miešanej vodypri 40°C [I] | 50 89 1 | 45 200 236 | 298 399 | ||||
| Energetická spotreba 2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 15°C.
2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teplote prostredia 20°C, merané podľa DIN 60379.
| A | B | C | D | E | F | |
| TGR 30 N 46 | 8 275 17 | 3 - 454 | 461 80 | |||
| TGR 50 N 57 | 0 365 18 | 5 - 454 | 461 130 | |||
| TGR 80 N 77 | 5 565 19 | 0 - 454 | 461 180 | |||
| TGR 100 N 9 | 35 715 2 | 00 - 454 | 461 260 | |||
| TGR 120 N 10 | 090 865 | 205 - 454 | 4 461 260 | |||
| TGR 150 N 13 | 305 | 1065 220 | - 454 | 461 260 | ||
| TGR 200 N 15 | 1514 | 1050 444 | 800 500 | 507 260 |


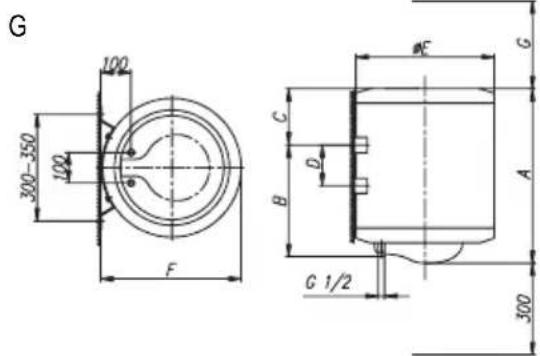

G 100 300-350 100 F C D B G 1/2 A G 300Prípojné a montážne rozmery ohrievača [mm]

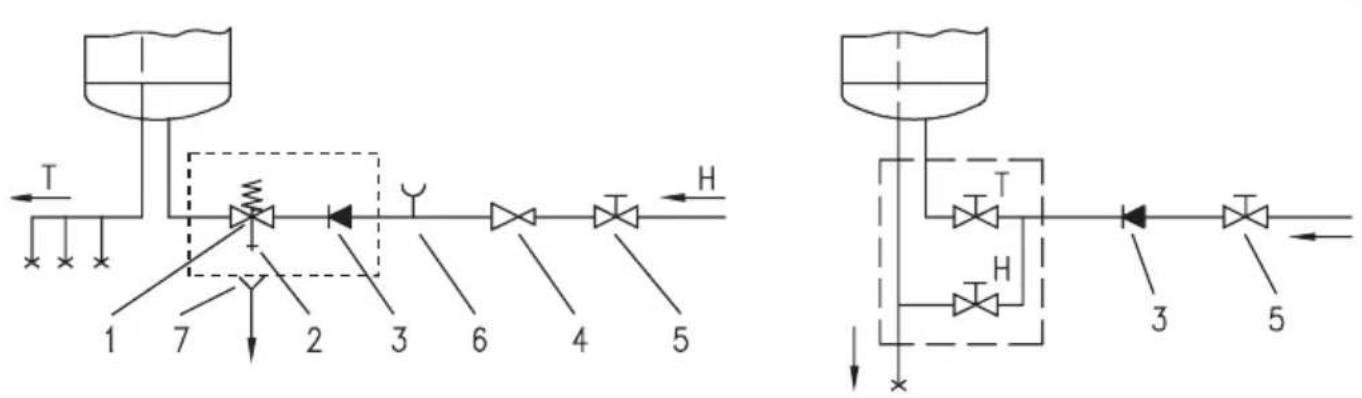

ZAPOJENIE NA VODOVODNÚ SIEŤ
Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.
Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zaobstarat' vzhľadom na zvolený systém pripojenia.
Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodit’.
Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit' tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mat' výstup na atmosférický tlak.
Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät do vodovodnej siete znemožnené, môže voda kvapkat' z vypúšt'acieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest' do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.
V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviest zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.
Za účelom správného fungovania bezpečnostného ventilu musíte samy periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit’ výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiečť voda, čo je znakom, že ventil je bezchybný.
1 - Bezpečnostný ventil 6 - Kontrolný nástavec
2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda
Ohrievač môžete pripojiť na domovú vodovodnú siet' bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.
Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, ked' voda pritečie výtokovou rúrkou miešacej batérie.

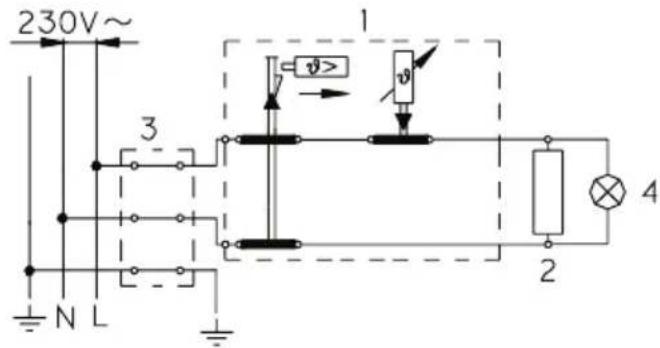

ZAPOJENIE DO ELEKTRICKEJ SIETE
Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstránit ochranný kryt.
Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.
Legenda:
1 - Termostat a dvojpólová teplotná poistka
2 - Vyhrievacie teleso
3 - Pripojovacia svorka
4 - Kontrolné svetlo
L - Fázový vodič
N - Neutrálni vodič
± - Ochranný vodič
POUŽÍVANIE A ÚDRŽBA
Po zapojení na vodovodnú a elektrickú siet' je ohrievač pripravený na použitie. Otáčaním gombíka na termostate, ktorý sa nachádza na prednej strane ochranného krytu, zvolíte želanú teplotu vody medzi 25° a 75°C. Odporúčame nastavenie gombíka do polohy "eco". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55°C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.
Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy “*”. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10°C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustit’ aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestniť osobitný fiting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdnit’ aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojit’ z elektrickej siete a potom otvorit’ páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite výhrevnú prírubu cez otvor výhrevnej príruby.
Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.
Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.
