РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TGR120NC6 GORENJE

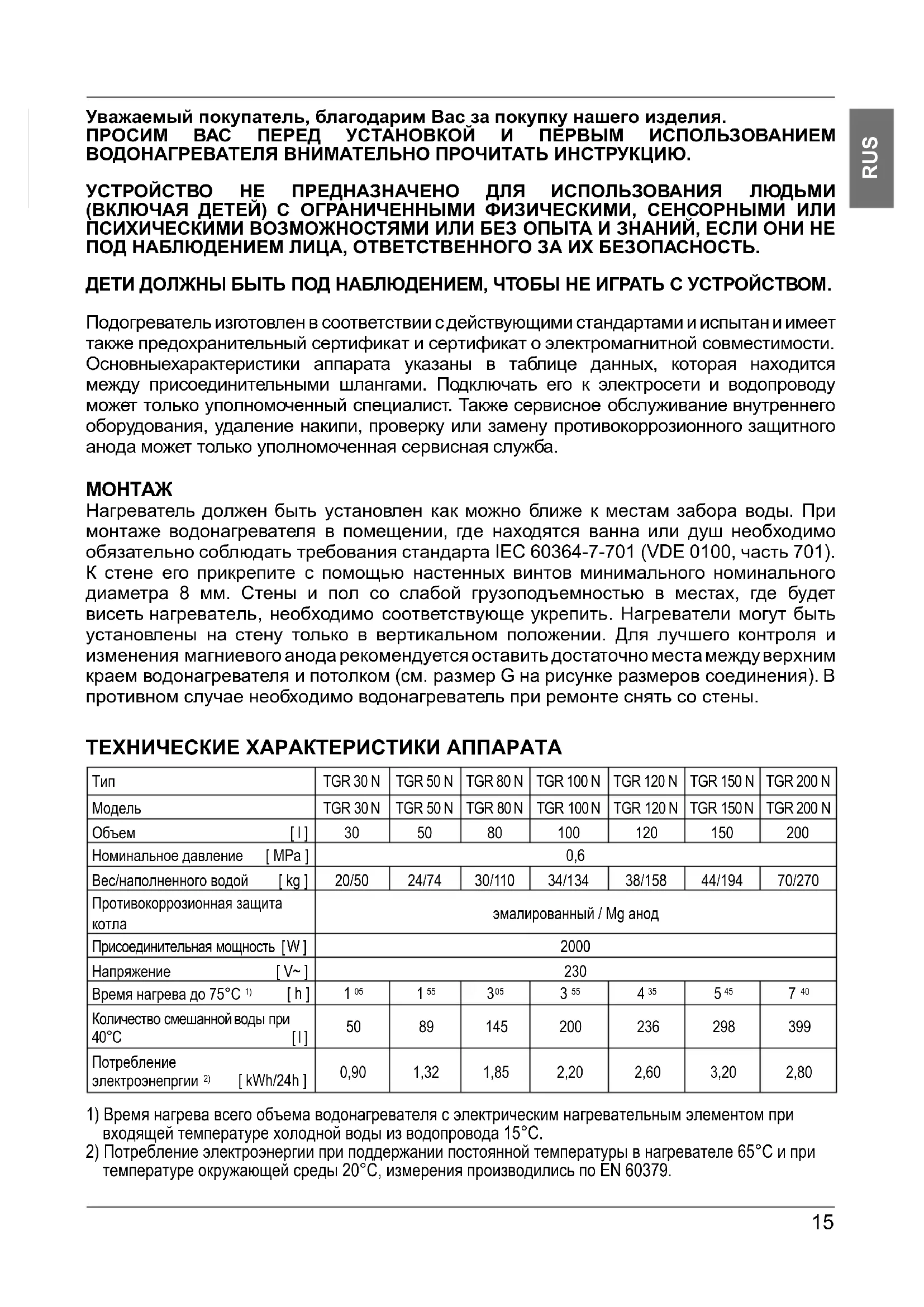

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.
ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.
Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.
МОНТАЖ
Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении. Для лучшего контроля и изменения магниевого анода рекомендуется оставить достаточно места между верхним краем водонагревателя и потолком (см. размер G на рисунке размеров соединения). В противном случае необходимо водонагреватель при ремонте снять со стены.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА
| Тип | TGR 30 N | TGR 50 N | TGR 80 N | TGR 100 N | TGR 120 N | TGR 150 N | TGR 200 N |
| Модель | TGR 30 N | TGR 50 N | TGR 80 N | TGR 100 N | TGR 120 N | TGR 150 N | TGR 200 N |
| Объем [I] | 30 | 50 | 80 | 100 | 120 | 150 | 200 |
| Номинальное давление [MPa] | 0,6 | ||||||
| Вес/наполненного водой [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Противокоррозионная защита котла | эмалированный / Mg анод | ||||||
| Присоединительная мощность [W] | 2000 | ||||||
| Напряжение [V~] | 230 | ||||||
| Время нагрева до 75°C 1) [h] | 1 05 | 1 55 | 3 05 | 3 55 | 4 35 | 5 45 | 7 40 |
| Количество смешанной воды при 40°C [I] | 50 | 89 | 145 | 200 | 236 | 298 | 399 |
| Потребление электроэнеприи 2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C.
2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по EN 60379.
| A | B | C | D | E | F | |
| TGR 30 N 46 | 8 275 17 | 3 - 454 | 461 80 | |||
| TGR 50 N 57 | 0 365 18 | 5 - 454 | 461 130 | |||
| TGR 80 N 77 | 5 565 19 | 0 - 454 | 461 180 | |||
| TGR 100 N 9 | 35 715 2 | 00 - 454 | 461 260 | |||
| TGR 120 N 1 | 1090 865 | 205 - 454 | 461 260 | |||
| TGR 150 N 1 | 1305 1065 | 220 - 454 | 461 260 | |||
| TGR 200 N 1 | 1514 1050 | 444 800 | 500 507 | 260 |


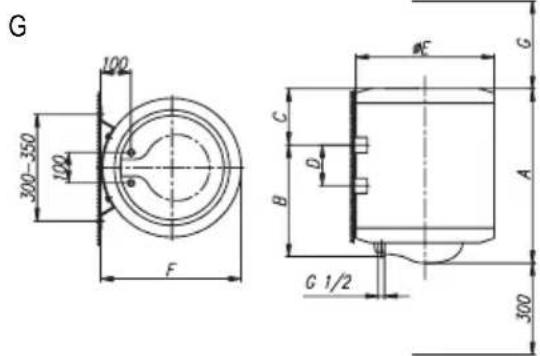

G 100 300-350 100 F C D B G 1/2 A G 300Присоединительные и монтажные размеры нагревателя [мм]
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Подвод или отвод воды обозначены разным м цветом. Синий-холодная вода, красный-горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения.
В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.
В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.
При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.
В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отток, вы можете избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя.
Для правильной работы предохранительного клапана должны сами проводить периодические контроли. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.


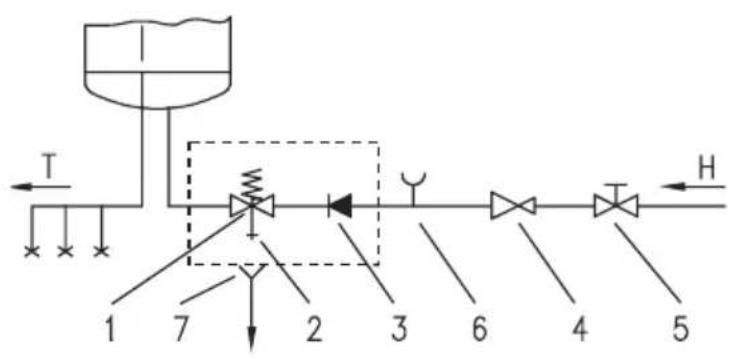

Закрытая (накопительная) система


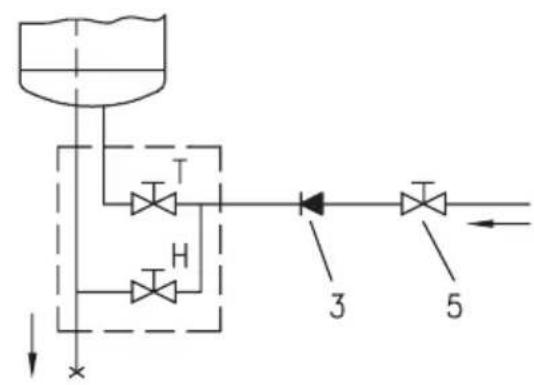

Открытая (проточная) система
Легенда:
1 - Предохранительный клапан
2 - Испытательный клапан
3 - Невозвратный клапан
4 - Редукционный клапан давления
5 - Запорный клапан
6 - Испытательная насадка
7 - Воронка с подключением к стоку
Н - Холодная вода
Т - Горячая вода
Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.
Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), то требуется обязательно встроить редукционный клапан.
Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 мм² (H05VV-F 3G 1,5 мм²) и нужно отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

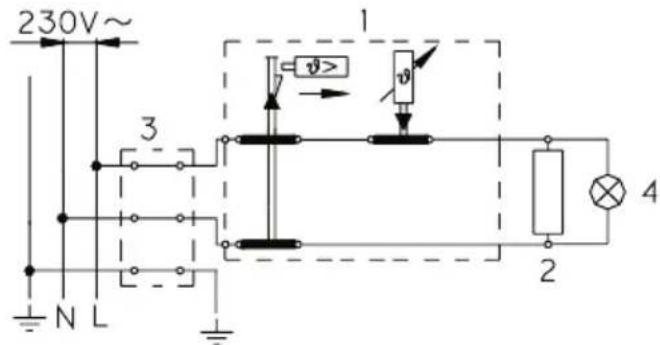

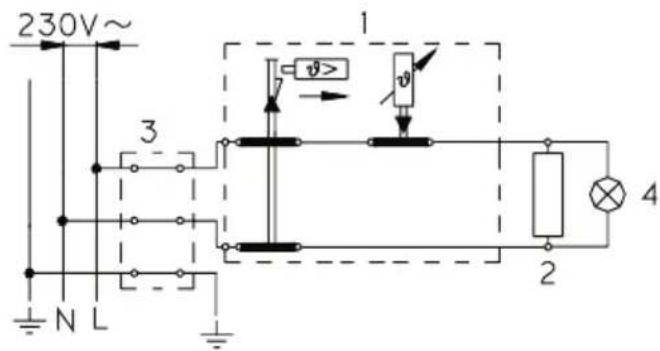

Легенда:
1 - Термостат и двухполюсной
тепловой предохранитель
2 - Нагреватель
3 - рисоединительная скоба
4 - Контрольная лампочка
L - Фазовый проводник
N-Нейтральный проводник
± - Защитный проводник
ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!
ИСПОЛЬЗОВАНИЕ И УХОД
Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25° до 75°C. Рекомендуем Вам устанавливать ручку в положение "есо". Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры.
Индикатором работы электрического нагревателя является контрольная лампочка. Водонагреватель имеет биметаллический термометр, который отклоняется вправо в направлении часовой стрелки в том случае, когда в водонагревателе находится горячая вода. Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение ' *'. В этом положении нагреватель будет поддерживать температуру воды около 10°C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубо кот водопроводной сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.
Внешние части водонагревателя чистите слабым раствором стиралапьного средства. Не используйте растворителей и агрессивных чистящих средств.
Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
ОВАА АПАРАТИ НЕ СЕ НАМЕНЕТИ ЗА КОРИСТЕЊЕ ОД СТРАНА ЛИЦА (ВКЛУЧУВАЈКИ ГИ И ДЕЦАТА) СО НАМАЛЕНА ФИЗИЧКА, СЕТИЛНА ИЛИ МЕНТАЛНИ СПОСОБНОСТИ, ИЛИ НЕДОСТАТОК НА ИСКУСТВО И ЗНАЕЊЕ, ОСВЕН АКО ТИЕ НЕ БЕА ДАДЕНИ НАДЗОР ИЛИ ИНСТРУКЦИИ ЗА УПОТРЕБА НА УРЕДОТ ЛИЦЕ ОДГОВОРНИ ЗА НИВНАТА БЕЗБЕДНОСТ.
ДЕЦАТА ТРЕБА ДА БИДАТ НАДГЛЕДУВАНИ ДА ОСИГУРА ДЕКА ТИЕ НЕ ИГРАШЕ СО АПАРАТОТ.
ТЕХНИЧКИ КАРАКТЕРИСТИКИ НА ГРЕАЛКАТА
| Тип | TGR 30 N | TGR 50 N | TGR 80 N | TGR 100 N | TGR 120 N | TGR 150 N | TGR 200 N |
| Модел | TGR 30 N | TGR 50 N | TGR 80 N | TGR 100 N | TGR 120 N | TGR 150 N | TGR 200 N |
| Зафатнина [I] | 30 | 50 | 80 | 100 | 120 | 150 | 200 |
| Номинален притисок [MPa] | 0,6 | ||||||
| Тежина / наполнет со вода [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Противкорозиона заштита на котелот | Емајлиран / Мс анода | ||||||
| Јачина на електричниот грејач [W] | 2000 | ||||||
| Приклучен напои [V~] | 230 | ||||||
| Време на загревање до 75°C ^1) [h] | 1 ^05 | 1 ^55 | 3 ^05 | 3 ^55 | 4 ^35 | 5 ^45 | 7 ^40 |
| Количество на мешана воде при 40°C [I] | 50 | 89 | 145 | 200 | 236 | 298 | 399 |
| Употреба на енергија ^2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
МОЛИМ ВИ, ПРЕДИ ДА МОНТИРАТЕ И ПОЛЗВАТЕ БОЙЛЕРА ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ УПЪТВАНЕТО.
ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕНО ЗА ПОЛЗВАНЕ ОТ ЛИЦА
(ВКЛЮЧИТЕЛНО ДЕЦА) С ОГРАНИЧЕНИ ФИЗИЧЕСКИ, СЕТИВНИ ИЛИ УМСТВЕНИ ВЪЗМОЖНОСТИ, ИЛИ ЛИПСАТА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО ТЕ НЕ СА БИЛИ ДАДЕНИ НАДЗОР ИЛИ УКАЗАНИЯ ЗА ИЗПОЛЗВАНЕ НА УРЕДА ОТ ЛИЦЕТО, ОТГОВАРЯЩО ЗА ТЯХНАТА БЕЗОПАСНОСТ.
ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР ДА СЕ ГАРАНТИРА, ЧЕ ТЕ НЕ ИГРАЯТ С УРЕДА.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА
| Вид TGR 30 N TGR 50 N TGR 80 | N TGR 100 N | TGR 120 N T | TGR 150 N T | TGR 200 N | |||
| Модел TGR 30 N TGR 50 N TGR | 80 N TGR 10 | 0 N TGR 120 | N TGR 150 N | N TGR 200 N | |||
| Обем [I] | 30 | 50 | 80 | 100 | 120 | 150 | 200 |
| Налягане [MPa] | 0,6 | ||||||
| Маса / напълнен с вода [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Антикорозионен зашитен котел | Емайлиран / Mg катод | ||||||
| Мощност при включване [W] | 2000 | ||||||
| Напрежение [V~] | 230 | ||||||
| Време на загряване до 75°C ^1) [h] | 1^05 | 1^55 | 3^05 | 3^55 | 4^35 | 5^45 | 7^40 |
| Количество смесена вода при 40°C [I] | 50 | 89 | 145 | 200 | 236 | 298 | 399 |
| Потребление на електричество ^2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
закрит начин (под налягане)

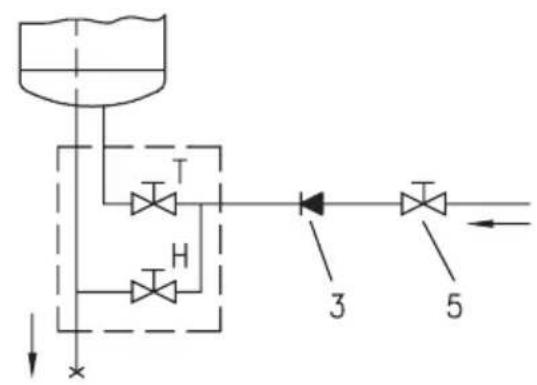

открит начин (без налягане)
Легенда:
± - Защитен проводник
МОЛИМО ВАС ДА ПРЕ МОНТАЖЕ И ПРВЕ УПОТРЕБЕ БОЛЛЕРА ПАЖЛЬИВО ПРОЧИТАТЕ УПУТСТВО.
УРЕЂАЈ НИЈЕ НАМЕЊЕН ЗА КОРИШЋЕЊЕ ОСОБАМА (УКЉУЧУЈУЋИ И ДЕЦУ), СА СМАЊЕНИМ ФИЗИЧКИМ, ПСИХИЧКИМ ИЛИ МЕНТАЛНИМ СПОСОБНОСТИМА ИЛИ БЕЗ ИСКУСТВА ТЈ. ЗНАЊА, ОСИМ АКО СУ ПОД НАДЗОРОМ ИЛИ УПОЗНАТИ СА УРЕЂАЈЕМ ОД СТРАНЕ ОСОБЕ ОДГОВОРНЕ ЗА ЊИХОВУ БЕЗБЕДНОСТ.
ДЕЦА МОРАЈУ БИТИ ПОД НАДЗОРОМ КАКО БИ СЕ СПРЕЧИЛО ДА СЕ НЕ ИГРАЈУ СА УРЕЂАЈЕМ.
ТЕХНИЧКЕ КАРАКТЕРИСТИКЕ БОЛЛЕРА
1 - Термостат и двополни топлотни осигурач
2 - Грејач
3 - Приклъучне клеме
4 - Контролна светилька
L - Фаза
N - Неутрални вод
± - Уземљење
