Produkto tipas	Akumuliacinis elektrinis katilas
Prekės ženklas	Gorenje
Modelis	TGR120NC6
Tūris	120 litrų
Vardinis slėgis	0,6 MPa
Svoris tuščias / su vandeniu	38 kg / 158 kg
Prijungta galia	2000 W
Įtampa	230 V ~
Įkaitimo laikas iki 75°C	4 val. 35 min
Energijos suvartojimas per 24 val.	2,60 kWh
Apsauga nuo korozijos	Emaliuotas + magnio anodas
Aukštis (A)	1090 mm
Plotis (B)	865 mm
Gylis (C)	205 mm
Rekomenduojamas atstumas iki lubų (G)	300-350 mm
Vandens prijungimas	1/2" (sriegis)
Prijungimo tipas	Uždaras (slėginis) arba atviras (neslėginis)
Apsaugos klasė	Nenurodyta (IP? Spėjama IP24)
Reguliuojamas termostatas	25°C iki 75°C
Priežiūra	Išorės valymas švelniais plovikliais; anodo patikra kas 36 mėnesiai
Apsaugos nuo korozijos garantija	Esant reguliarių patikrų sąlygai

Dažnai užduodami klausimai - TGR120NC6 GORENJE

Kaip sumontuoti vandens šildytuvą TGR120NC6 ?

Montavimą turi atlikti kvalifikuotas specialistas. Pritvirtinkite prietaisą vertikaliai prie sienos naudodami ne mažiau kaip Ø8 mm varžtus. Laikykitės 300-350 mm atstumo iki lubų, kad būtų lengvas priėjimas prie anodo. Prijunkite šalto vandens įvadą (mėlynas) ir karšto vandens išvadą (raudonas) pagal pateiktą schemą.

Koks yra saugos vožtuvo vaidmuo ?

Saugos vožtuvas apsaugo nuo per didelio slėgio bake. Jis turi būti sumontuotas ant šalto vandens įvado vamzdžio. Kaitinant gali šiek tiek lašėti - tai normalu. Periodiškai patikrinkite jį paspausdami svirtelę, kad įsitikintumėte, jog jis veikia tinkamai.

Kaip nustatyti vandens temperatūrą ?

Pasukite termostato rankenėlę, esančią dangtelio šone. Nustatymo diapazonas yra nuo 25°C iki 75°C. Ekonomiškam naudojimui nustatykite į eco padėtį (apie 55°C). Indikatorius užsidega, kai veikia kaitinimo elementas.

Ką daryti, jei yra nuosėdų (kalkių) ?

Nuosėdos kaupiasi priklausomai nuo vandens kietumo. Nuosėdų šalinimą turi atlikti įgaliotas specialistas periodinės patikros metu (ne rečiau kaip kas 36 mėnesius). Nebandykite to daryti patys.

Kaip apsaugoti prietaisą nuo užšalimo ?

Jei ilgam išvykstate, neatjunkite maitinimo ir nustatykite termostatą į * padėtį (apie 10°C). Jei gresia užšalimas, visiškai ištuštinkite prietaisą prieš tai atjungę maitinimą.

Kada ir kaip patikrinti magnio anodą ?

Magnio anodas apsaugo baką nuo korozijos. Jį turi patikrinti specialistas kas 36 mėnesius. Jei jis susidėvėjęs, jį reikia pakeisti, kad būtų išlaikyta apsaugos nuo korozijos garantija.

Ar galiu naudoti vandens šildytuvą su vandens minkštintuvu ?

Taip, bet suminkštintas vanduo gali pagreitinti anodo koroziją. Dažniau stebėkite jo būklę. Dėl konkrečių rekomendacijų kreipkitės į techninės priežiūros tarnybą.

Ką daryti, jei vandens nešildo ?

Pirmiausia patikrinkite, ar prietaisas gauna elektros maitinimą ir ar termostatas nėra nustatytas į mažiausią padėtį. Jei indikatorius dega, bet vanduo lieka šaltas, kreipkitės į garantinį servisą. Neardykite prietaiso patys.

Kaip išpilti vandenį iš vandens šildytuvo ?

Prieš išpilant vandenį, atjunkite elektros maitinimą. Atidarykite karšto vandens čiaupą. Naudokite išleidimo vožtuvą arba T elementą vandeniui išleisti. Boke gali likti šiek tiek vandens.

Koks yra dienos elektros energijos suvartojimas ?

Energijos suvartojimas palaikant vandens temperatūrą 65°C, esant 20°C aplinkos temperatūrai, yra apie 2,60 kWh/24h. Faktinis suvartojimas priklauso nuo pasirinktos temperatūros ir naudojimo dažnumo.

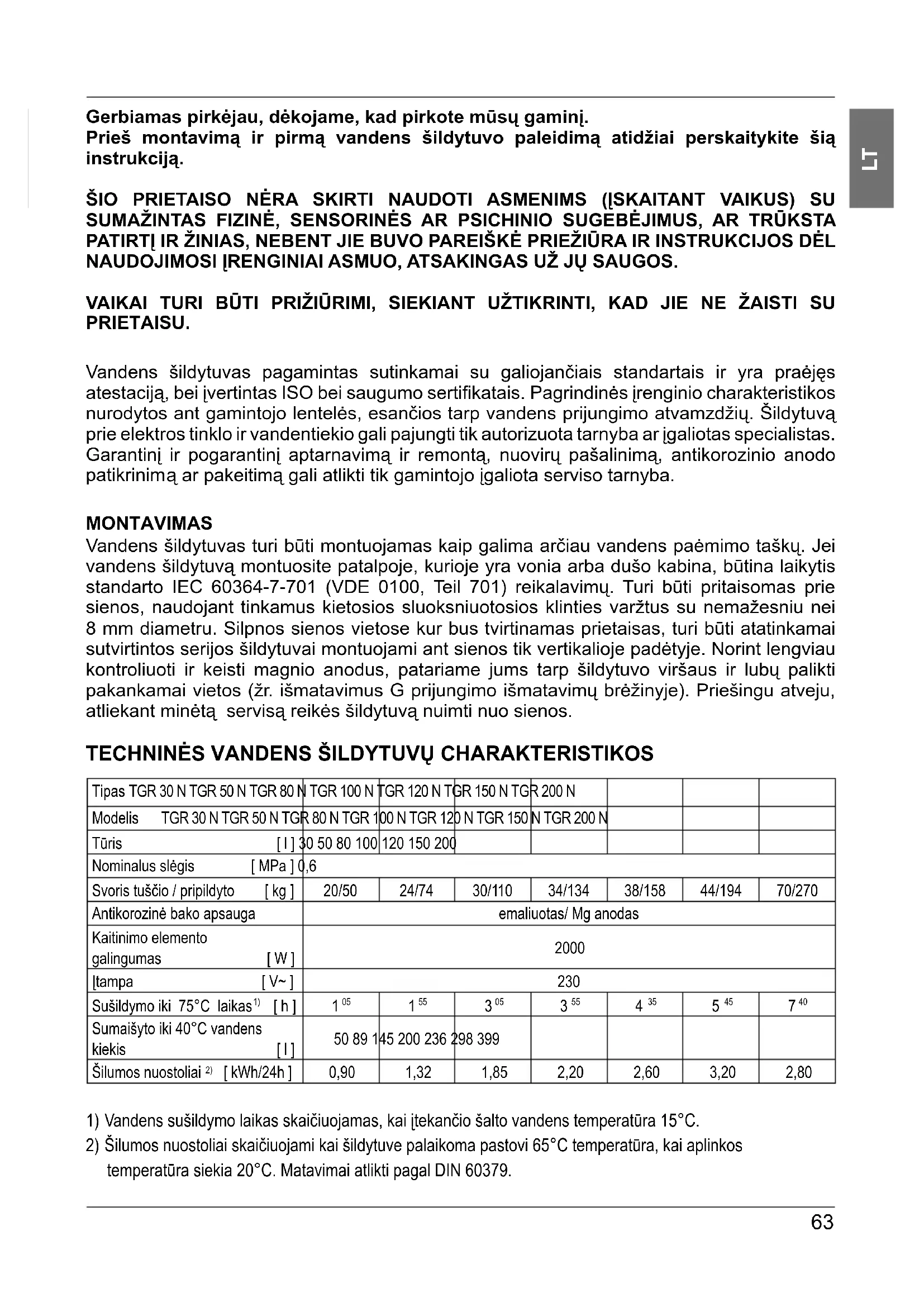

NAUDOJIMO INSTRUKCIJA TGR120NC6 GORENJE

Gerbiamas pirkėjau, dėkojame, kad pirkote mūsų gamini.

Prieš montavimą ir pirmą vandens šildytuvo paleidimą atidžiai perskaitykite šią instrukciją.

ŠIO PRIETAISO NĚRA SKIRTI NAUDOTI ASMENIMS (ISKAITANT VAIKUS) SU SUMAŽINTAS FIZINĖ, SENSORINĖS AR PSICHINIO SUGEBĖJIMUS, AR TRŪKSTA PATIRTĮ IR ŽINIAS, NEBENT JIE BUVO PAREIŠKĖ PRIEŽIŪRA IR INSTRUKCIJOS DĖL NAUDOJIMOSI ĮRENGINIAI ASMUO, ATSAKINGAS UŽ JŲ SAUGOS.

VAIKAI TURI BÜTI PRIŽIÜRIMI, SIEKIANT UŽTIKRINTI, KAD JIE NE ŽAISTI SU PRIETAISU.

Vandens šildytuvas pagamintas sutinkamai su galiojančiais standartais ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remonta, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose kur bus tvirtinamas prietaisas, turi būti atatinkamai sutvirtintos serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo viršaus ir lubų palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimų brėžinyje). Priešingu atveju, atliekant minėtą servisą reikės šildytuvą nuimti nuo sienos.

TECHNINĖS VANDENS ŠILDYTUVŲ CHARAKTERISTIKOS

Tipas TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N TGR 150 N TGR 200 N
Modelis TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Tūris [I] 30 50 80 100 120 150 200
Nominalus slėgis [MPa] 0,6
Svoris tuščio / pripildyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorozinė bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elemento galingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	1^05	1^55	3^05	3^55	4^35	5^45	7^40
Sumaišyto iki 40°C vandens kiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostoliai 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vandens sušildymo laikas skaičiuojamas, kai įtekančio šalto vandens temperatūra 15°C.

2) Šilumos nuostoliai skaičiuojami kai šildytuve palaikoma pastovi 65°C temperatūra, kai aplinkos temperatūra siekia 20°C. Matavimai atlikti pagal DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 20	00 - 454	461 260
TGR 120 N	1090	865 20	5 - 454	461 260
TGR 150 N	1305	1065	220 -	454 461 260
TGR 200 N	1514	1050	444 80	00 500	507 260

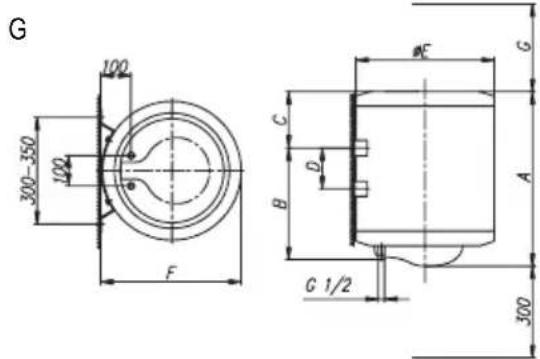

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis : mėlynas-šaltas vanduo, raudonas-karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemos turi būti montuojami atatinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo, keičiasi vandens tūris.

Dėl šios priežasties gali iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuva, kuris nustatytas 0,1 MPa slėgiui arba apsauginę grupę, kuri apsaugotų apsaugotų nuo viršslėgio susidarymo bake. Vandeniiui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio vožtuvo išvadas privalo turėti išėjimą į atmosferos slėgį. Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynes nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio sistema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant boilerio vandens įleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuva, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlž arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.


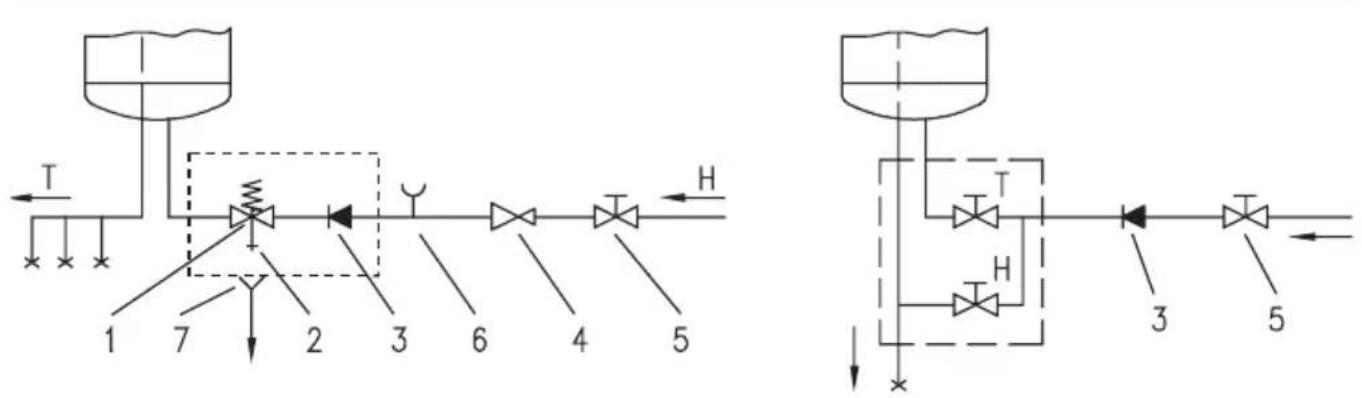

Uždara (kaupiamoji) sistema Atvira (pratekanti) sistema

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui
2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis
3 - Atbulinis vožtuvas
4 - Redukcinis vožtuvas H - Šaltas vanduo
5 - Ventilis T - Karštas vanduo

Griežtai draudžiama statyti uždaromaji ventilj tarp šildytuvo ir atbulinio/ apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 barus), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0.5 MPa (5 barus), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą i elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

Pajungimas prie elektros tinklo.

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm² (H05VV-F 3G 1,5 mm²) minimalaus skerspjūvio prijungiamajį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus.

Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitikantis šalyje galiojančius elektros instaliacijų reikalavimus.

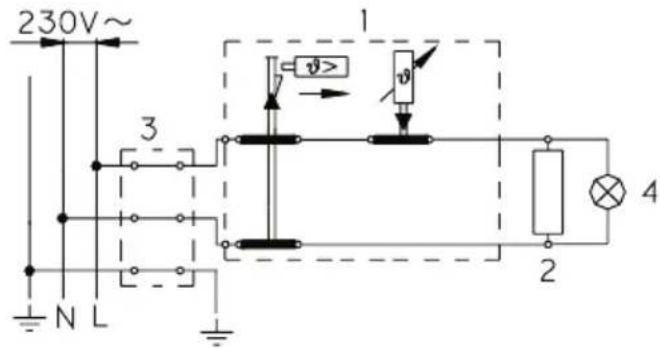

Sutartiniai žymėjimai:

1 - Termostatas, bimetalinis saugiklis
2 - Kaitinimo elementas
3 - Laidų sujungimo blokas
4 - Kontrolinė lemputė

L - fazinis laidas

N - nulinis laidas

± - jžeminimo laidas

Elektroschema

Dèmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

Šildytuvo eksploatacija ir priežiūra

Vandens šildytuvu galima naudotis po jo prijungimo prie vandentiekio ir elektros linijos.

Vandens temperatūra šildytuve automatiškai palaikoma termostato. Jūs galite nustatyti norimą vandens temperatūrą sukdami termostato rankenėlę. Ja galima nustatyti norimą temperatūrą nuo 25°C iki 75°C. Rekomenduojama rankenėlę nustatyti į padėtį “eco” prie kurios vanduo šyla iki 55°C, kadangi ji leidžia optimaliai naudoti elektros energiją ir neleidžia susidaryti kalkių apnašoms. Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, pasukite termostato rankenėlę į padėtį “*”.

Šiuo atveju bus palaikoma vandens temperatūra apie 10°C, ir jūs išvengsite vandens šildytuvo užšalimo. Šildytuvo darbą rodo indikatoriaus lemputė. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę.

Vanduo iš šildytuvo išteka per šildytuvo nutekamajį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fittingą (trišakį) arba išleidimo ventilį. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuva, pasukę rankenėlę arba vožtuvo sukamają kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada įjungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamajį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungiklį per šildytuvo jungiamają angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdu šildytuvo vidus. Pagal esamą šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs.

Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dèmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
