Produkttyp	Elackumulerande varmvattenberedare
Märke	Gorenje
Modell	TGR120NC6
Volym	120 liter
Nominellt tryck	0,6 MPa
Vikt tom / vattenfylld	38 kg / 158 kg
Ansluten effekt	2000 W
Spänning	230 V ~
Uppvärmningstid till 75°C	4 tim 35 min
Energiförbrukning per 24 h	2,60 kWh
Korrosionsskydd	Emaljerad + magnesiumanod
Höjd (A)	1090 mm
Bredd (B)	865 mm
Djup (C)	205 mm
Rekommenderat avstånd till tak (G)	300-350 mm
Vattenanslutning	1/2" (gänga)
Anslutningstyp	Slutet (tryck) eller öppet (trycklöst)
Skyddsklass	Ej specificerat (IP? Uppskattning IP24)
Justerbar termostat	25°C till 75°C
Underhåll	Utvändig rengöring med mild rengöringsmedel; kontroll av anod var 36:e månad
Korrosionsgaranti	Under förutsättning av regelbundna kontroller

Vanliga frågor - TGR120NC6 GORENJE

Hur installerar jag varmvattenberedaren TGR120NC6?

Installationen måste utföras av en kvalificerad tekniker. Montera apparaten vertikalt på väggen med skruvar på minst Ø8 mm. Respektera avståndet till taket på 300-350 mm för att underlätta åtkomst till anoden. Anslut kallvatteninloppet (blå) och varmvattenutloppet (röd) enligt medföljande schema.

Vad är säkerhetsventilens funktion?

Säkerhetsventilen förhindrar övertryck i tanken. Den måste installeras på kallvatteninloppsröret. Vid uppvärmning är lätt droppande normalt. Testa den periodiskt genom att manövrera spaken för att kontrollera att den fungerar korrekt.

Hur ställer jag in vattentemperaturen?

Vrid på termostatens vred på locket. Inställningsområdet är 25°C till 75°C. För ekonomisk användning, ställ in på eco-läget (cirka 55°C). Indikatorlampan tänds när värmeelementet är aktivt.

Vad gör jag vid kalkavlagringar?

Kalk avlagras beroende på vattnets hårdhet. Avkalkning måste utföras av en auktoriserad tekniker vid periodisk kontroll (senast var 36:e månad). Försök inte göra det själv.

Hur skyddar jag apparaten mot frost?

Om du är borta länge, koppla inte bort strömmen och ställ termostaten på läge * (cirka 10°C). Om frost riskeras, töm apparaten helt efter att ha kopplat bort strömmen.

När och hur kontrollerar jag magnesiumanoden?

Magnesiumanoden skyddar tanken mot korrosion. Den måste kontrolleras av en professionell var 36:e månad. Om den är sliten måste den bytas ut för att korrosionsgarantin ska gälla.

Kan jag använda varmvattenberedaren med en vattenavhärdare?

Ja, men mjukt vatten kan påskynda korrosion av anoden. Övervaka dess tillstånd oftare. Kontakta teknisk support för specifika rekommendationer.

Vad gör jag om vattnet inte värms upp?

Kontrollera först att apparaten är elektriskt ansluten och att termostaten inte är i minimiläge. Om indikatorlampan lyser men vattnet förblir kallt, kontakta kundtjänst. Ta inte isär apparaten själv.

Hur tömmer jag varmvattenberedaren?

Före tömning, koppla bort strömmen. Öppna en varmvattenkran. Använd tömningsventilen eller T-elementet för att tömma vattnet. En liten mängd vatten kan finnas kvar i tanken.

Vad är den dagliga elförbrukningen?

Energiförbrukningen för att hålla vattnet vid 65°C i en omgivning på 20°C är cirka 2,60 kWh/24h. Den faktiska förbrukningen beror på vald temperatur och användningsfrekvens.

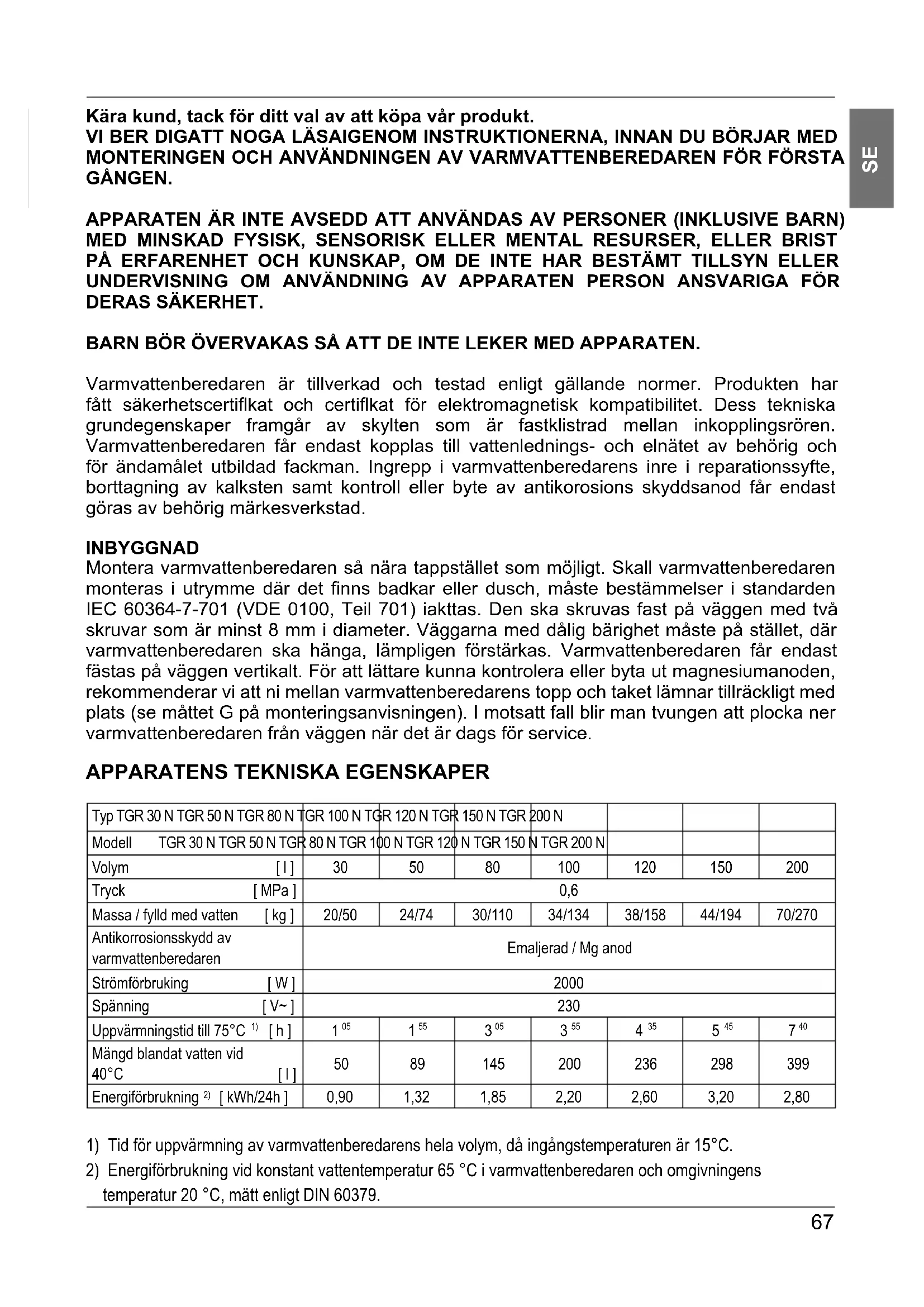

BRUKSANVISNING TGR120NC6 GORENJE

Kära kund, tack för ditt val av att köpa vår produkt.

VI BER DIGATT NOGA LÄSAIGENOM INSTRUKTIONERNA, INNAN DU BÖRJAR MED MONTERINGEN OCH ANVÄNDNINGEN AV VARMVATTENBEREDAREN FÖR FÖRSTA GÅNGEN.

APPARATEN ÄR INTE AVSEDD ATT ANVÄNDAS AV PERSONER (INKLUSIVE BARN) MED MINSKAD FYSISK, SENSORISK ELLER MENTAL RESURSER, ELLER BRIST PÅ ERFARENHET OCH KUNSKAP, OM DE INTE HAR BESTÄMT TILLSYN ELLER UNDERVISNING OM ANVÄNDNING AV APPARATEN PERSON ANSVARIGA FÖR DERAS SÄKERHET.

BARN BÖR ÖVERVAKAS SÅ ATT DE INTE LEKER MED APPARATEN.

Varmvattenberedaren är tillverkad och testad enligt gällande normer. Produkten har fått säkerhetscertiflkat och certiflkat för elektromagnetisk kompatibilitet. Dess tekniska grundegenskaper framgår av skylten som är fastklistrad mellan inkopplingsrören. Varmvattenberedaren får endast kopplas till vattenlednings- och elnätet av behörig och för ändamålet utbildad fackman. Ingrepp i varmvattenberedarens inre i reparationssyfte, borttagning av kalksten samt kontroll eller byte av antikorosions skyddsanod får endast göras av behörig märkesverkstad.

INBYGGNAD

Montera varmvattenberedaren så nära tappstället som möjligt. Skall varmvattenberedaren monteras i utrymme där det finns badkar eller dusch, måste bestämmelser i standarden IEC 60364-7-701 (VDE 0100, Teil 701) iakttas. Den ska skruvas fast på väggen med två skruvar som är minst 8 mm i diameter. Väggarna med dålig bärighet måste på stället, där varmvattenberedaren ska hänga, lämpligen förstärkas. Varmvattenberedaren får endast fästas på väggen vertikalt. För att lättare kunna kontrolera eller byta ut magnesiumanoden, rekommenderar vi att ni mellan varmvattenberedarens topp och taket lämnar tillräckligt med plats (se måttet G på monteringsanvisningen). I motsatt fall blir man tvungen att plocka ner varmvattenberedaren från väggen när det är dags för service.

APPARATENS TEKNISKA EGENSKAPER

Typ TGR 30 N TGR 50 N TGR 80 N T	TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Modell TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Volym [I]	30	50	80	100	120	150	200
Tryck [MPa]	0,6
Massa / fylld med vatten [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorrosionsskydd av varmvattenberedaren	Emaljerad / Mg anod
Strömförbruking [W]	2000
Spänning [V~]	230
Uppvärmningstid till 75°C 1) [h]	1^05	1^55	3^05	3^55	4^35	5^45	7^40
Mängd blandat vatten vid 40°C [I]	50	89	145	200	236	298	399
Energiförbrukning 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Tid för uppvärmning av varmvattenberedarens hela volym, då ingångstemperaturen är 15°C.

2) Energiförbrukning vid konstant vattentemperatur 65 °C i varmvattenberedaren och omgivningens temperatur 20 °C, mätt enligt DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 2	00 - 454	461 260
TGR 120 N 1	090 865	205 - 454	461 260
TGR 150 N 1	305 106	5 220 - 4	54 461	260
TGR 200 N 1	514 105	0 444 80	0 500 5	07 260

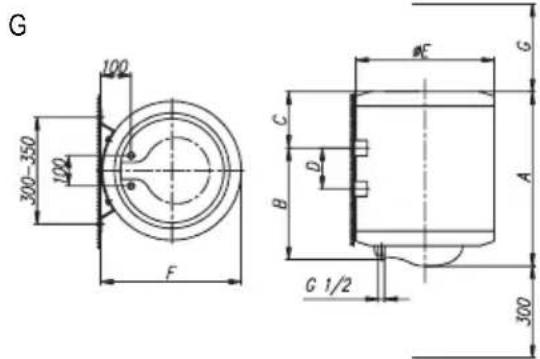

Anslutnings- och monteringsmått av varmvattenberedaren [mm]

ANSLUTNING TILL VATTENLEDNINGSNÄTET

Inkopplingsrören för kallt och varmvatten på varmvattenberedaren är färgmärkta. Inkommande kallvatten är blåmärkt och utgående varmvatten är rödmärkt. Varmvattenberedaren kan kopplas till vattenledningsnätet på två olika sätt. Slutet system med tryck tillåter tappning av varmvatten på flera ställen. Öppet system utan tryck tillåter tappning av varmvatten på bara ett ställe. Med tanke på vilket inkopplingssystem man har valt, måste man också välja passande vattenblandare.

Vid öppet trycklöst system måste en backventil monteras på det inkommande röret för kallt vatten, vilken förhindrar tömning av vattenbehållaren om vattenledningssystemet skulle tömmas på vatten. Ett sådant inkopplingssystem kräver en genomströmningsbladare. Då vattnet i varmvattenberedaren uppvärms, ökar volymen och trycket i behållaren, med påföljd att det kan börja droppa från kranröret. Det droppandet går inte att förhindra. Att dra åt biandaren ännu hårdare kan bara skada den. Vattnet kommer att sluta droppa när trycket utjämnas.

Vid ett slutet kopplingssystem med tryck i varmvattenberedaren måste man använda tryckblandare. Det ärobligatoriskt med en säkerhetsventil eller kombinerad säkerhets - och avstängningsventil på inkommande kallvattenledningen, vilken förhindrar tryckökning i varmvattenberedarens behållare. Trycket i behållaren får inte överstiga 0.1 MPa av det nominella värdet. Tappningsöppningen på säkerhetsventilen måste obligatoriskt ha utlopp till atmosfäriskt tryck. Vid vattenuppvärmningen i varmvattenberedaren ökar vattentrycket till säkerhetsventilens gränsvärde. Eftersom returen till vattenledningsnätet är förhindrad, kan det börja droppa från säkerhetsventilen. Det droppande vattnet kan avledas med hjälp av en uppsamlingstratt, som monteras under ventilen. Avrinningsröret måste peka rakt neråt och får inte utsättas för frostrisk. I fall att det på grund av konstruktionshinder inte går att avleda vattnet från säkerhetsventilen, kan droppandet undvikas med hjälp av ett 3 liters expanderkärl, som monteras på inkommande kallvattenledningen.

Det åligger var och en att själv periodvis kontrolera säkerhetsventillens funktionalitet. Genom att vrida ventilhandtaget eller skruva på muttern (beroende på typ av ventil), öppnar man ventilens munstycke för övertryck. Resulterar manövern i att det börjar rinna vatten från säkerhetsventilen, betyder det att systemet fungerar felfritt.


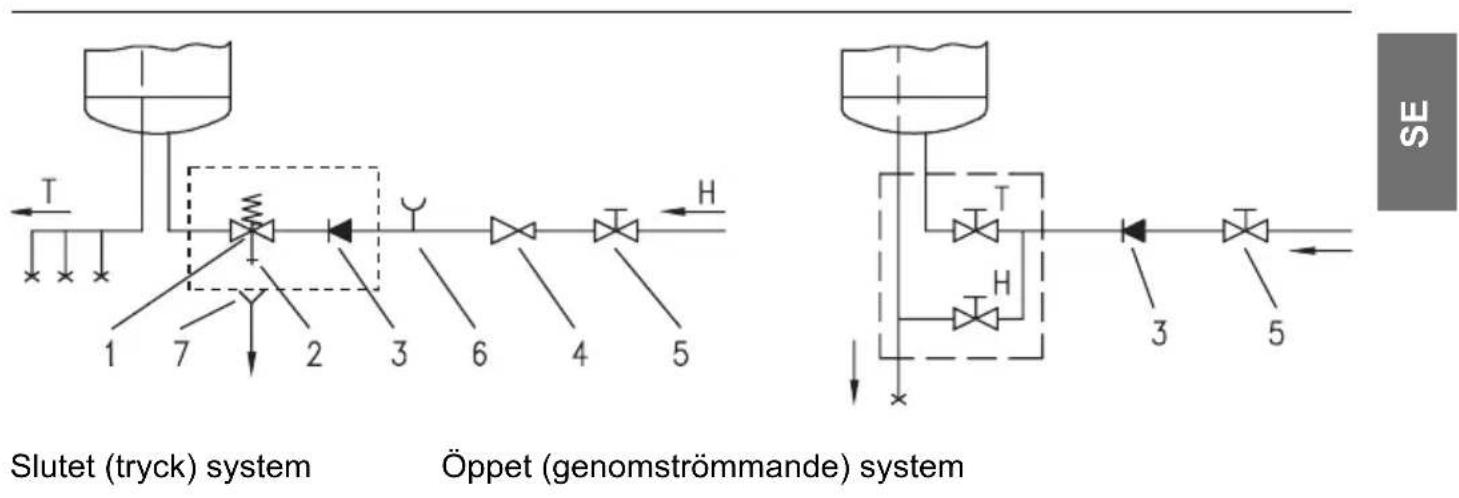

Förklaring:

1 - Säkerhetsventil
6 - Testan
2 - Testventil 7 - Tratt med avloppsförbindelse
3 - Backventil
4 - Tryckreduktionsventil H - Kallt vatten
5 - Avstängningsventil T - Varmt vatten

Mellan varmvattenberedaren och säkerhetsventilen får man inte montera in någon avstängningsventil, då detta kopplingssätt skulle förhindra säkerhetsventilens funktion.

Varmvattenberedaren kan kopplas till vattenledningsnätet utan tryckreduktionsventil om trycket i systemet understiger 0,5 MPa (5 bar). Överstiger trycket i vattenledningsnätet 0,5 MPa är tryckreduktionsventilen obligatorisk.

Innan strömmen kopplas på måste systemet fyllas med vatten. Vid första påfyllningen öppnas biandaren i läge varmvatten. Systemet är fullt då vattnet börjar rinna ur vattenkranen.

ANSLUTNING TILL ELNÄTET

Vid anslutningen till elnätet skall anslutningskabelns area vara minst 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Samtidigt måste sladdarna för kontrollampan anslutas till termostatplinten, där den är märkt med nr 1 och nr 2 alternativt A och B, beroende på termostatens utförande. För att kunna göra detta måste skyddslocket skruvas av varmvattenberedaren.

Anslutningen måsteföljaföreskrivnareglerförel-anslutningar. Mellanvarmvattenberedarenoch det elektriska nätet måste det monteras en anordnig, som kan avskilja varmvattenberedarens alla anslutningspoler från det elektriska nätet enligt de nationella bestämmelserna.

Förklaring:

1 - Termostat och tvåpolig värmesäkring
2 - Värmeelement
3 - Anslutningsplint
4 - Kontrollampa

L-Fas

N - Nolla

± - Jord

Schemat för el-anslutning

WARNING: Bryt alltid strömmen inför varje ingrepp i varmvattenberedarens inre!

Efter anslutningen till vattenledningsnätet och elnätet är varmvattenberedaren klar för bruk. Genom att vrida termostatknappen som finns på skyddslockets framsida, kan man välja vattentemperatur mellan 25 °C och 75 °C. Vi rekommenderar att knappen vrides till läge "eco" då detta är det mest ekonomiska läge. Vattnets temperatur blir då ca 55 °C. Även kalkutsöndringen och värmeförlusten blir mindre än vid inställningar till högre temperatur. Värmeelementets funktion syns på kontrollampan. Varmvattenberedaren har i höljet inmonterad bimetalltermometer som visar vattentemperaturen i klockvisarens riktning mot höger, när det fi nns varmvatten i varmvattenberedaren.

Om varmvattenberedaren inte ska användas under en längre tid, får den skyddas mot eventuella frostgrader, genom att ställa in termostatknappen på läge “*”. I detta läge kommer varmvattenberedaren att hålla en temperatur av ca 10°C. Bryts strömmen till varmvattenberedaren och det finns risk för frost, måste varmvattenberedaren tömmas på vatten. Varmvattenberedaren töms genom tillopsröret. Det är rekommendabelt att vid monteringen placera en t-koppling eller tappningskran mellan säkerhetsventilen och tillopsröret. Varmvattenberedaren kan också tömmas indirekt med hjälp av säkerhetsventilen genom att flytta handaget eller skruva på ventilhatten i läge som vid funktionskontroll. Innan tömningen måste varmvattenberedaren avskiljas från det elektriska nätet och sedan öppnas varmvattekranen på vattenblandaren.Efter tömmningen blir mindre mängd vatten kvar i behållaren, som kan tömmas genom att själva anslutningsmuffen för kallvattenröret till behållaren avlägsnas och därmed kan behållaren tömmas på vatten helt genom anslutningshålet.

Varmvattenberedarens ytterhölje kan hållas rent med vanliga flytande rengöringsmedel som används i kök eller badrum. Använd inte förtunning eller grova rengöringsmedel.

Regelbundna översyn kommer att garantera en felfri funktion och lång livslängd för varmvattenberedaren. Första service bör göras efter ca 2 år efter anslutningen. Vid undersökningen kontrolleras antikorosions skyddsanod och den kalken, som eventuellt har samlats i behållaren, avlägsnas. Kalkavlagringar i behållaren beror oftast på vattenkvaliteten, temperatur och mängden förbrukat vatten. Efter undersökningen kan servicetjänsten föreslå ett lämpligt datum för nästa kontroll.

OBS Reparera aldrig eventuella fel på varmvattenberedaren på egen hand, utan kontakta närmaste servicetjänst för att få felet åtgärdat.
