Tip proizvoda	Električni akumulacioni bojler
Marka	Gorenje
Model	TGR120NC6
Zapremina	120 litara
Nazivni pritisak	0,6 MPa
Težina prazan / sa vodom	38 kg / 158 kg
Priključna snaga	2000 W
Napon	230 V ~
Vreme zagrevanja do 75°C	4 sata 35 minuta
Potrošnja energije za 24 h	2,60 kWh
Zaštita od korozije	Emajlirana + magnezijumska anoda
Visina (A)	1090 mm
Širina (B)	865 mm
Dubina (C)	205 mm
Preporučeno rastojanje od plafona (G)	300-350 mm
Priključak za vodu	1/2" (navoj)
Tip priključka	Zatvoreni (pritisni) ili otvoreni (bez pritiska)
Klasa zaštite	Nije precizirano (IP? Procena IP24)
Podesivi termostat	25°C do 75°C
Održavanje	Spoljno čišćenje blagim deterdžentom; provera anode svakih 36 meseci
Garancija protiv korozije	Pod uslovom redovnih provera

Često postavljana pitanja - TGR120NC6 GORENJE

Kako instalirati bojler TGR120NC6?

Instalaciju mora izvršiti kvalifikovani tehničar. Postavite uređaj vertikalno na zid pomoću vijaka od najmanje Ø8 mm. Poštujte rastojanje od plafona od 300-350 mm kako biste olakšali pristup anodi. Priključite dovod hladne vode (plava) i izlaz tople vode (crvena) prema priloženoj šemi.

Koja je uloga sigurnosnog ventila?

Sigurnosni ventil sprečava prekomerni pritisak u rezervoaru. Mora se ugraditi na cev za dovod hladne vode. Prilikom grejanja, blago kapanje je normalno. Povremeno ga testirajte aktiviranjem poluge kako biste proverili njegov ispravan rad.

Kako podesiti temperaturu vode?

Okrenite dugme termostata na bočnoj strani poklopca. Opseg podešavanja je 25°C do 75°C. Za ekonomičnu upotrebu, postavite ga na položaj eko (oko 55°C). Indikator se pali kada grejni element radi.

Šta raditi u slučaju kamenca?

Kamenac se nakuplja u zavisnosti od tvrdoće vode. Odvajanje kamenca mora izvršiti ovlašćeni tehničar prilikom periodične provere (najviše svakih 36 meseci). Ne pokušavajte sami.

Kako zaštititi uređaj od smrzavanja?

Ako odsustvujete duže vreme, ne isključujete napajanje i podesite termostat na položaj * (oko 10°C). Ako postoji rizik od smrzavanja, potpuno ispraznite uređaj nakon što ga isključite.

Kada i kako proveriti magnezijumsku anodu?

Magnezijumska anoda štiti rezervoar od korozije. Morate je proveravati od strane profesionalca svakih 36 meseci. Ako je istrošena, mora se zameniti kako bi garancija protiv korozije ostala važeća.

Mogu li koristiti bojler sa omekšivačem vode?

Da, ali omekšana voda može ubrzati koroziju anode. Češće proveravajte njeno stanje. Konsultujte tehničku službu za specifične preporuke.

Šta raditi ako voda ne greje?

Prvo proverite da li je uređaj napajan i da termostat nije u minimalnom položaju. Ako indikator svetli, a voda je hladna, kontaktirajte servis. Ne rastavljajte uređaj sami.

Kako isprazniti bojler?

Pre pražnjenja isključite napajanje. Otvorite slavinu tople vode. Koristite ventil za pražnjenje ili T-element za ispuštanje vode. Mala količina vode može ostati u rezervoaru.

Kolika je dnevna potrošnja električne energije?

Potrošnja energije za održavanje vode na 65°C u ambijentu od 20°C je približno 2,60 kWh/24h. Stvarna potrošnja zavisi od izabrane temperature i učestalosti korišćenja.

KORISNIČKI PRIRUČNIK TGR120NC6 GORENJE

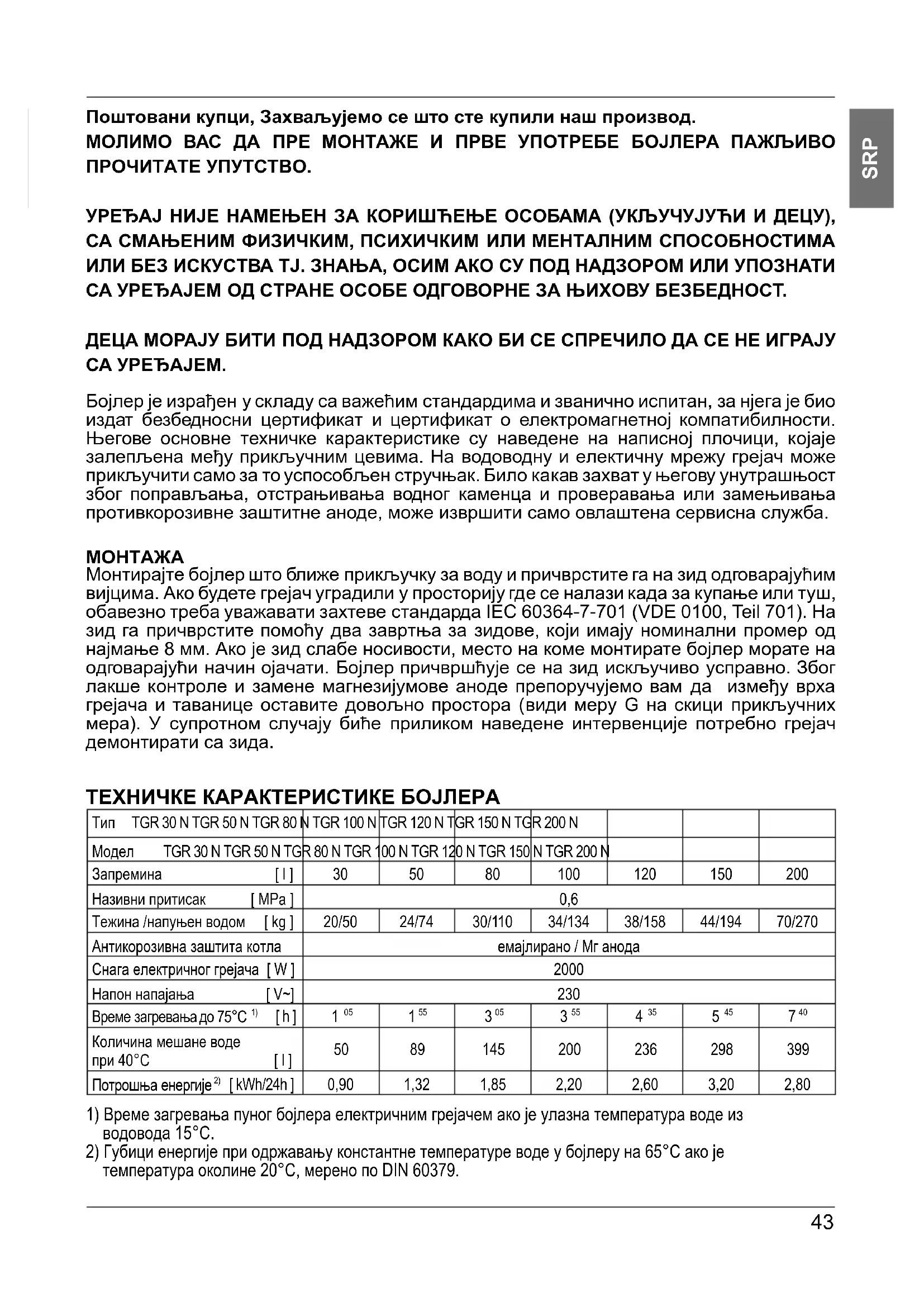

Поштовани купци, Захваљујемо се што сте купили наш производ.

Бојлер је израђен у складу са важећим стандардима и званично испитан, за нјега је био издат безбедносни цертификат и цертификат о електромагнетној компатибилности. Његове основне техничке карактеристике су наведене на написној плочици, којаје залепљена међу прикључним цевима. На водоводну и електичну мрежу грејач може прикључити само за то успособљен стручњак. Било какав захват у његову унутрашњост због поправљања, отстрањивања водног каменца и проверавања или замењивања противкорозивне заштитне аноде, може извршити само овлаштена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид одговарајућим вијцима. Ако будете грејач уградили у просторију где се налази када за купање или туш, обавезно треба уважавати захтеве стандарда IEC 60364-7-701 (VDE 0100, Teil 701). На зид га причврстите помоћу два завртња за зидове, који имају номинални промер од најмање 8 мм. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Бојлер причвршћује се на зид искључиво усправно. Због лакше контроле и замене магнезијумове аноде препоручујемо вам да између врха грејача и таванице оставите довољно простора (види меру G на скици прикључних мера). У супротном случају биће приликом наведене интервенције потребно грејач демонтирати са зида.

Тип TGR 30 N TGR 50 N TGR 80	N TGR 100 N	TGR 120 N T	TGR 150 N T	TGR 200 N
Модел TGR 30 N TGR 50 N T	R 80 N TGR	100 N TGR 12	0 N TGR 150	N TGR 200 N
Запремина [I]	30	50	80	100	120	150	200
Називни притисак [MPa]	0,6
Тежина /напуњен водом [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Антикорозивна заштита котла	емајлирано / Мг анода
Снага електричног грејача [W]	2000
Напон напајања [V~]	230
Време загревања до 75°C ^1) [h]	1 ^05	1 ^55	3 ^05	3 ^55	4 ^35	5 ^45	7 ^40
Количина мешане воде при 40°C [I]	50	89	145	200	236	298	399
Потрошња енергије ^2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C.

2) Губици енергије при одржавању константне температуре воде у бојлеру на 65°C ако је температура околине 20°C, мерено по DIN 60379.

	A	B	C	D		E	F
TGR 30 N	468	275	173	-	454	461	80
TGR 50 N	570	365	185	-	454	461	130
TGR 80 N	775	565	190	-	454	461	180
TGR 100 N	935	715	200	-	454	461	260
TGR 120 N	1090	865	205	-	454	461	260
TGR 150 N	1305	1065	220	-	454	461	260
TGR 200 N	1514	1050	444	800	500	507	260

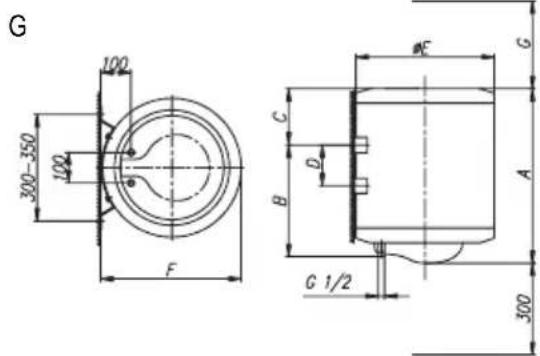

Прикључне и монтажне мере бојлера [mm]

Довод и одвод воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом. Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава одузимање воде на више места, док отворени (без притиска), дозвољава само једно одузимно место. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање.

Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводно о мрежи нестане воде. Код овог система прикључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава волумен воде, што изазива капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капљање, већ можете само покварити батерију.

Код затвореног система прикључивања (под притиском), на одузимним местима морате уградити батерије за мешање, намењене за рад под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст притиска у котлу за више од 0,1 МПа изнад номиналног. Отвор за истакање на сигурносном вентилу мора обавезно да има излаз на атмосферски притисак.

Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Јер је враћање воде у водоводну мрежу блокирано, може доћи до капљања воде из одливног отвора сигурносног ветила. Те капљице воде можете усмерити у одвод преко посебног изливника, који морате наместити испод сигурносног вентила. Одводна цев, смештена под испустом сигурносног вентила, мора да буде намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која капа из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев грејача уградите експанзионе посуде волумена од 3 л.

За правилан рад сигурносног вентила морате сами периодично да обављате контролу. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентила. При томе, кроз млазницу вентила за истицање мора протећи вода, што је знак да је вентил беспрекоран.


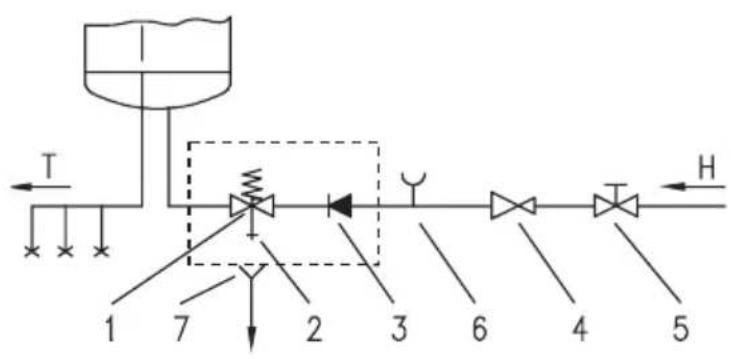

Затворени систем (под притиском)


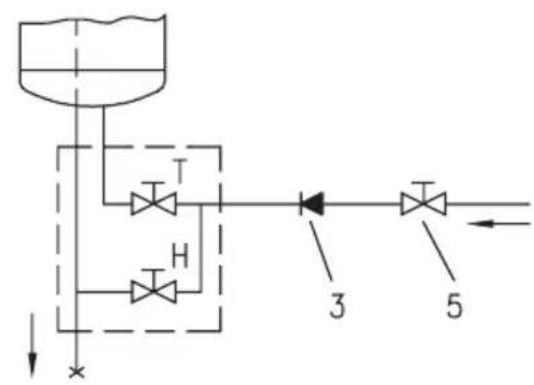

Отворени систем (проточни)

Легенда:

1 - Сигурносни вентил
2 - Вентил за тестирање
3 - Неповратни вентил
4 - Вентил за редукцију притиска
5 - Запорни вентил

6 - Тестни наставак
7 - Цевак са прикључком на одвод
Н - Хладна вода
T - Топла вода

Између бојлера и повратног сигурносног вентила не сме се уградити вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер се може без уградње редукторског вентила прикључити на кућну водоводну инсталацију акоје притисак воде у инсталацији нижи од 0,5 МПа (5 бара). Ако притисак прелази 0,5 МРа (5 бара) обавезно уградите редукциони вентил.

Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

Пре прикључивања на електричну мрежу потребно је у грејач уградити прикључну траку минималног пресека макар 1,5 mm² (H05VV-F 3G 1,5 mm²). Да би се то учинило, треба одвити заштитни поклопац на бојлеру. Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Између грејача воде и трајне инсталације мора бити уgraђена припрема за раздвајање полова од мреже за напајање у складу са националним инсталационним прописима.

Легенда:

Схема повезивања електричних водова

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

По прикључивању на водовну и електричну мрежу, грејач је спреман за употребу. Вртењем дугмета на термостату, који је на предњој страви заштитног поклопца бирате жељену температуру воде између 25° и 75°C. Препоручујемо постављање дугмета у положај "есо". Ово подешавање је најекономичније.

Температура ће бити око 55°C, излучивање воденог каменца и губитак топливе ће бити мањи него код подешавања на већу температуру. Деловање електричног елемента за грејање показујеконтролна светилька. Грејач има на ивици биметални термометар, који се покреће у смеру казаљке на сату у десно, када је у грејачу присутна топла вода. Ако дуже време не желите употребљавати грејач, заштите га од смрзавања постављањем дугмета термостата у положај “*”, а не искључивањем из електричне мреже. Код подешавања у положај “*” грејач ће одржавати температуру око 10°C. Ако искључите грејач из електричне мреже и ако постоји опасност да ноже смрзнути, морате испустити воду из грејача. Вода из грејача се празни кроз доточну цев грејача. У том циљу препоручљиво је приликом уградње између сигурносног вентила и доточне цеви грејања наместити посебан fitting (T-део) или испусни вентил. Грејач можете испразнити такође и непосредно кроз сигурносни вентил померањем ручице, односно обертне капице вентила у положај као приликом проверавања рада. Пре пражњења грејач треба искључити из електричне мреже и затим отворити ручицу за топлу воду на прикљученој батерији за мешање. После пражњења воде кроз доточну цев, у грејачу остаје мања количина воде која истиче приликом одстрањивања грејне фланше (посувраћеног обода цеви) кроз отвор грејне фланше.

Кућиште грејача чистите благим раствором пашка за прање. Не употребљавајте разређиваче или груба средства за чишћење.

Ефикасно деловање без грешки и дуг животни век грејача, омогућићете редовним сервисним прегледима. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Код прегледа проверава истрошеност протикорозивне заштитне аноде и по потреби очистиће водки каменац који се, са обзиром на квалитет, количину и температуру потрошене воде, скупи у грејачу. Сервисна служба ће вам на основу стања које је готовила препоручити датум за нареду контролу.

Молимо вас евентуалне кварове грејача немојте поправљати сами, већ о њима обавестите најближу сервисну службу.
