TGR120NC6 - Kazán GORENJE - Ingyenes használati útmutató

Terméktípus	Elektromos tároló bojler
Márka	Gorenje
Modell	TGR120NC6
Térfogat	120 liter
Névleges nyomás	0,6 MPa
Üres tömeg / vízzel telt tömeg	38 kg / 158 kg
Csatlakoztatott teljesítmény	2000 W
Feszültség	230 V ~
Felfűtési idő 75°C-ra	4 ó 35 p
Energiafogyasztás 24 óra alatt	2,60 kWh
Korrózióvédelem	Zománc + magnézium anód
Magasság (A)	1090 mm
Szélesség (B)	865 mm
Mélység (C)	205 mm
Ajánlott távolság a mennyezettől (G)	300-350 mm
Vízcsatlakozás	1/2" (menet)
Csatlakozás típusa	Zárt (nyomás alatti) vagy nyitott (nem nyomás alatti)
Védelmi osztály	Nincs megadva (IP? Becslés IP24)
Állítható termosztát	25°C – 75°C
Karbantartás	Külső tisztítás enyhe tisztítószerrel; anód ellenőrzése 36 havonta
Korrózióvédelmi garancia	Rendszeres ellenőrzések feltételével

Gyakran ismételt kérdések - TGR120NC6 GORENJE

Hogyan kell telepíteni a TGR120NC6 bojlert ?

A telepítést szakképzett szerelő végezze. Rögzítse a készüléket függőlegesen a falra legalább Ø8 mm-es csavarokkal. Tartsa be a 300-350 mm-es mennyezettől való távolságot az anód könnyű hozzáférése érdekében. Csatlakoztassa a hidegvíz bemenetet (kék) és a melegvíz kimenetet (piros) a mellékelt ábra szerint.

Mi a biztonsági szelep szerepe ?

A biztonsági szelep megakadályozza a túlnyomást a tartályban. A hidegvíz bevezető csőre kell felszerelni. Fűtéskor enyhe csöpögés normális. Időnként tesztelje a kar működtetésével a megfelelő működés ellenőrzéséhez.

Hogyan állítsuk be a víz hőmérsékletét ?

Forgassa el a termosztát gombját, amely a fedél oldalán található. Az állítási tartomány 25°C-tól 75°C-ig terjed. Gazdaságos használathoz állítsa eco állásba (kb. 55°C). A jelzőfény világít, amikor a fűtőelem működik.

Mi a teendő vízkő esetén ?

A vízkő a víz keménységétől függően halmozódik fel. A vízkőtelenítést szakember végezze az időszakos ellenőrzés során (legfeljebb 36 havonta). Ne próbálja saját maga elvégezni.

Hogyan védje a készüléket a fagy ellen ?

Ha hosszú időre távozik, ne húzza ki a tápellátást, és állítsa a termosztátot * állásba (kb. 10°C). Ha fagyveszély fenyeget, a készülék kihúzása után teljesen ürítse ki.

Mikor és hogyan ellenőrizzük a magnézium anódot ?

A magnézium anód védi a tartályt a korróziótól. Szakember által 36 havonta ellenőrizendő. Ha elhasználódott, ki kell cserélni a korrózióvédelmi garancia fenntartásához.

Használhatom a bojlert vízlágyítóval ?

Igen, de a lágyított víz felgyorsíthatja az anód korrózióját. Gyakrabban ellenőrizze állapotát. Kérjen tanácsot a műszaki szolgálattól a specifikus ajánlásokhoz.

Mi a teendő, ha a víz nem melegszik ?

Először ellenőrizze, hogy a készülék áram alatt van-e, és a termosztát nincs-e minimális állásban. Ha a jelzőfény világít, de a víz hideg marad, vegye fel a kapcsolatot az ügyfélszolgálattal. Ne szerelje szét a készüléket.

Hogyan ürítsük le a bojlert ?

Lemásolás előtt húzza ki a tápellátást. Nyisson ki egy melegvíz csapot. Használja a leeresztő szelepet vagy a T-elemet a víz elvezetéséhez. Kis mennyiségű víz maradhat a tartályban.

Mi a napi villamosenergia-fogyasztás ?

Az energiafogyasztás a víz 65°C-on tartásához 20°C-os környezetben kb. 2,60 kWh/24h. A tényleges fogyasztás a választott hőmérséklettől és a használat gyakoriságától függ.

HASZNÁLATI ÚTMUTATÓ TGR120NC6 GORENJE

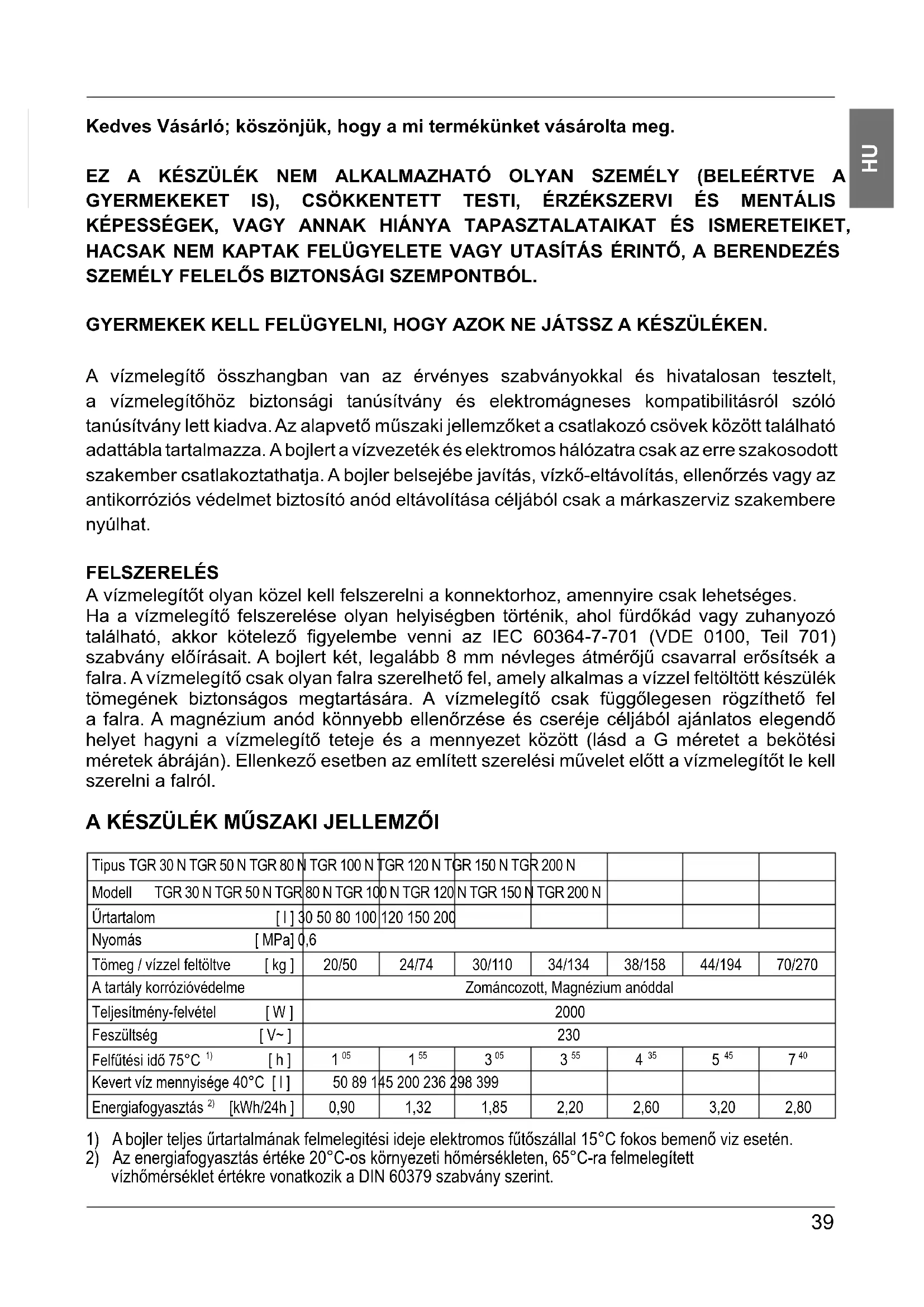

Kedves Vásárló! Köszönjük, hogy termékünket választotta.

Ez a készülék nem használható olyan személyek (beleértve a gyermekeket is) által, akik csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkeznek, vagy akiknek nincs megfelelő tapasztalatuk és ismeretük, kivéve, ha felügyeletet vagy utasítást kaptak a biztonságukért felelős személytől.

A gyermekeket felügyelni kell, hogy ne játsszanak a készülékkel.

A vízmelegítő megfelel az érvényes szabványoknak, és hivatalosan tesztelték. A vízmelegítőhöz biztonsági tanúsítványt és elektromágneses összeférhetőségi tanúsítványt adtak ki. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték- és elektromos hálózatra csak szakképzett szerelő csatlakoztathatja. A bojler belsejébe javítás, vízkőtelenítés, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

FELSZERELÉS

A vízmelegítőt a lehető legközelebb kell felszerelni a konnektorhoz. Ha a vízmelegítőt olyan helyiségben szerelik fel, ahol fürdőkád vagy zuhanyzó található, akkor kötelező figyelembe venni az IEC 60364-7-701 (VDE 0100, Teil 701) szabvány előírásait. A bojlert két, legalább 8 mm névleges átmérőjű csavarral kell a falra erősíteni. A vízmelegítő csak olyan falra szerelhető, amely alkalmas a vízzel feltöltött készülék tömegének biztonságos megtartására. A vízmelegítő csak függőlegesen rögzíthető a falra. A magnézium anód könnyebb ellenőrzése és cseréje céljából ajánlatos elegendő helyet hagyni a vízmelegítő teteje és a mennyezet között (lásd a G méretet a bekötési méretek ábráján). Ellenkező esetben az említett szerelési művelet előtt a vízmelegítőt le kell szerelni a falról.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Tipus TGR 30 N TGR 50 N TGR 80 N	TGR 100 N	TGR 120 N T	TGR 150 N T	TGR 200 N
Modell TGR 30 N TGR 50 N TGR	80 N TGR 100	N TGR 120	N TGR 150 N	TGR 200 N
Ürtartalom [I] 30	50 80 100	120 150 200
Nyomás [MPa] 0,6
Tömeg / vízzel feltöltve [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
A tartály korrózióvédelme	Zománcozott, Magnézium anóddal
Teljesítmény-felvétel [W]	2000
Feszültség [V~]	230
Felfütési idő 75°C 1) [h]	105	155	305	355	435	545	740
Kevert víz mennyisége 40°C [I]	50 89 1	45 200 236	298 399
Energiafogyasztás 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) A bojler teljes űrtartalmának felmelegítési ideje elektromos fűtőszállal 15°C-os bemenő víz esetén. 2) Az energiafogyasztás értéke 20°C-os környezeti hőmérsékleten, 65°C-ra felmelegített vízhőmérséklet értékre vonatkozik a DIN 60379 szabvány szerint.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 2	00 - 454	461 260
TGR 120 N 1	1090 865	205 - 454	461 260
TGR 150 N 1	305 1065	220 - 454	461 260
TGR 200 N 1	1514 1050	444 800	500 507	260

G

A vízmelegítő csatlakozási és felszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték-hálózatra csatlakoztatni. A zárt, nyomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezetőcsőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen. A biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell lefúvó csonkkal. Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálózatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A felhasználó időnként köteles ellenőrizni a biztonsági szelep helyes működését.

Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

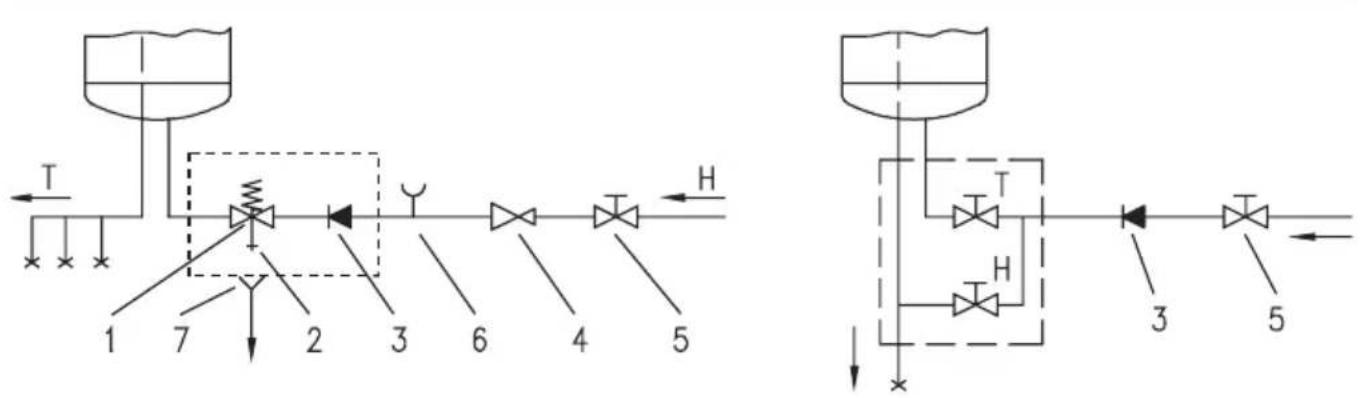

Zárt (nyomás alatti) rendszer Nyitott (nem nyomás alatti) rendszer

Fő részek:

1 - Biztonsági szelep 6 - Ellenőrző szerelvény 3 - Visszacsapó szelep 4 - Nyomáscsökkentő szelep H - Hidegvíz 5 - Elzáró szelep

2 - Ellenőrző szelep 7 - Tölcsér kifolyó csatlakozással

7 - Tölcsér kifolyó csatlakozással

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA

Az elektromos hálózathoz való csatlakoztatás előtt a vízmelegítőbe egy legalább 1,5 mm² keresztmetszetű villanyszerelési vezetéket (H05VV-F 3G 1,5 mm²) kell beszerelni. Ehhez a vízmelegítőről a védőlemezt el kell távolítani.

A vízmelegítő elektromos hálózatra történő csatlakoztatását az elektromos szerelésre vonatkozó szabványok szerint kell elvégezni. A vízmelegítő és a tartós szerelvények közé olyan berendezést kell beépíteni, amely lehetővé teszi a tápvezetékeknek a táphálózat minden pólusáról való leválasztását a nemzeti szabályozás előírásai szerint.

Fő részek:

1 - Hőfokszabályzó és bipoláris hőbiztosíték 2 - Elektromos fűtés 3 - Csatlakozó terminál 4 - Jelzőlámpa

L - Élő vezeték

N - Fázis vezeték

- Földelő vezeték

Az elektromos kapcsolás vázlata

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között. Javasoljuk, állítsa a gombot "eco" helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.

A elektromos fűtőszál működését az ellenőrzőlámpa mutatja. A vízmelegítő oldalán található bimetál hőmérő jobbra, az óramutató irányába mozdul el, ha a vízmelegítő meleg vizet tartalmaz. Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját "*" helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C - on tartja a vízhőmérsékletet. Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet. A vízmelegítőben lévő víz kiürítése a befolyó csövön keresztül történik. E célból beépítéskor ajánlatos a biztonsági szelep és a vízmelegítő befolyó csöve közé egy külön szerelvényt (T-idom) vagy leeresztő szelepet szerelni. A vízmelegítő közvetlenül a biztonsági szelepen keresztül is kiüríthető a szelepen lévő forgató gomb illetve sapka olyan állásba való fordításával, mint a működés ellenőrzésekor. A víz kiürítése előtt a készüléket le kell választani a villamos hálózatról, majd kinyitni a melegvíz csapot a csaptelepen. A víz befolyó csövön keresztül való kiürítése után marad még némi víz a vízmelegítőben, ami a fűtőelemet tartó illesztő perem eltávolítása után kifolyik a keletkezett nyíláson.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
