Typ produktu	Elektrický akumulační ohřívač
Značka	Gorenje
Model	TGR120NC6
Objem	120 litrů
Jmenovitý tlak	0,6 MPa
Hmotnost prázdný / s vodou	38 kg / 158 kg
Připojený výkon	2000 W
Napětí	230 V ~
Doba ohřevu na 75°C	4 h 35 min
Spotřeba energie za 24 h	2,60 kWh
Antikorozní ochrana	Smaltovaný + hořčíková anoda
Výška (A)	1090 mm
Šířka (B)	865 mm
Hloubka (C)	205 mm
Doporučená vzdálenost od stropu (G)	300-350 mm
Vodní připojení	1/2" (závit)
Typ připojení	Uzavřený (tlakový) nebo otevřený (beztlakový)
Třída ochrany	Neuvedeno (IP? Odhad IP24)
Nastavitelný termostat	25°C až 75°C
Údržba	Vnější čištění jemným čisticím prostředkem; kontrola anody každých 36 měsíců
Záruka proti korozi	Podmínkou pravidelných kontrol

Často kladené otázky - TGR120NC6 GORENJE

Jak nainstalovat ohřívač vody TGR120NC6?

Instalaci musí provést kvalifikovaný technik. Připevněte spotřebič svisle na zeď pomocí šroubů min. Ø8 mm. Dodržujte vzdálenost od stropu 300-350 mm pro snadný přístup k anodě. Připojte přívod studené vody (modrý) a výstup teplé vody (červený) podle dodaného schématu.

Jakou funkci má pojistný ventil?

Pojistný ventil zabraňuje přetlaku v nádrži. Musí být nainstalován na přívodní potrubí studené vody. Při ohřevu je mírné odkapávání normální. Pravidelně jej testujte ovládáním páky pro kontrolu správné funkce.

Jak nastavit teplotu vody?

Otáčejte knoflíkem termostatu umístěným na boku krytu. Rozsah nastavení je 25°C až 75°C. Pro ekonomický provoz nastavte na polohu eco (cca 55°C). Kontrolka se rozsvítí, když topný článek pracuje.

Co dělat v případě přítomnosti vodního kamene?

Vodní kámen se usazuje v závislosti na tvrdosti vody. Odvodnění musí provést autorizovaný technik při pravidelné kontrole (maximálně každých 36 měsíců). Nepokoušejte se to dělat sami.

Jak chránit spotřebič před mrazem?

Pokud jste dlouho nepřítomni, neodpojujte napájení a nastavte termostat na polohu * (cca 10°C). Při riziku mrazu spotřebič po odpojení zcela vyprázdněte.

Kdy a jak kontrolovat hořčíkovou anodu?

Hořčíková anoda chrání nádrž před korozí. Musí být kontrolována odborníkem každých 36 měsíců. Pokud je opotřebovaná, musí být vyměněna pro zachování antikorozní záruky.

Mohu používat ohřívač vody s vodním změkčovačem?

Ano, ale změkčená voda může urychlit korozi anody. Sledujte její stav častěji. Pro konkrétní doporučení se obraťte na technickou podporu.

Co dělat, když se voda neohřívá?

Nejprve zkontrolujte, zda je spotřebič elektricky napájen a zda termostat není v minimální poloze. Pokud kontrolka svítí, ale voda zůstává studená, kontaktujte poprodejní servis. Spotřebič sami nerozebírejte.

Jak vypustit ohřívač vody?

Před vypouštěním odpojte elektrické napájení. Otevřete kohoutek teplé vody. K vypuštění vody použijte vypouštěcí ventil nebo T-kus. V nádrži může zůstat malé množství vody.

Jaká je denní spotřeba elektřiny?

Spotřeba energie pro udržení vody na 65°C při okolní teplotě 20°C je přibližně 2,60 kWh/24h. Skutečná spotřeba závisí na zvolené teplotě a frekvenci používání.

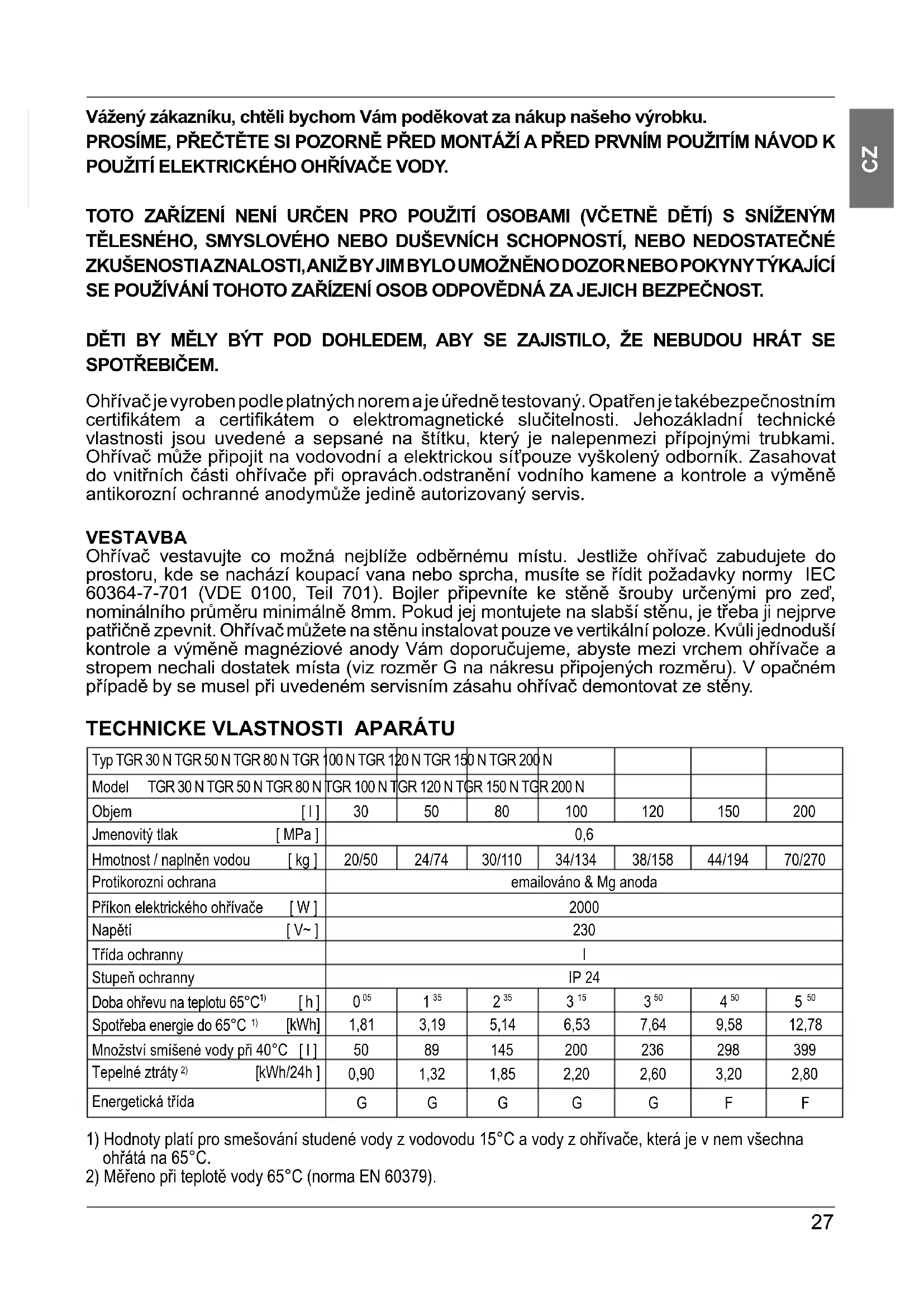

NÁVOD K OBSLUZE TGR120NC6 GORENJE

Vážený zákazníku, chtěli bychom Vám poděkovat za nákup našeho výrobku.

PROSÍME, PŘEČTĚTE SI POZORNĚ PŘED MONTÁŽÍ A PŘED PRVNÍM POUŽITÍM NÁVOD K POUŽITÍ ELEKTRICKÉHO OHŘÍVAČE VODY.

TOTO ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ OSOBAMI (VČETNĚ DĚTÍ) SE SNÍŽENÝMI TĚLESNÝMI, SMYSLOVÝMI NEBO DUŠEVNÍMI SCHOPNOSTMI, NEBO S NEDOSTATEČNÝMI ZKUŠENOSTMI A ZNALOSTMI, POKUD NEJSOU POD DOZOREM NEBO NEBYLY POUČENY O POUŽÍVÁNÍ TOHOTO ZAŘÍZENÍ OSOBOU ODPOVĚDNOU ZA JEJICH BEZPEČNOST.

DĚTI BY MĚLY BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE SI SE SPOTŘEBIČEM NEHRAJÍ.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Je opatřen také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny a sepsány na štítku, který je nalepen mezi přípojnými trubkami. Ohřívač může připojit na vodovodní a elektrickou síť pouze vyškolený odborník. Zasahovat do vnitřních částí ohřívače při opravách, odstraňování vodního kamene a kontrole a výměně antikorozní ochranné anody může jedině autorizovaný servis.

VESTAVBA

Ohřívač vestavujte co možná nejblíže odběrnému místu. Jestliže ohřívač zabudujete do prostoru, kde se nachází koupací vana nebo sprcha, musíte se řídit požadavky normy IEC 60364-7-701 (VDE 0100, Teil 701). Bojler připevníte ke stěně šrouby určenými pro zeď, nominálního průměru minimálně 8 mm. Pokud jej montujete na slabší stěnu, je třeba ji nejprve patřičně zpevnit. Ohřívač můžete na stěnu instalovat pouze ve vertikální poloze. Kvůli jednodušší kontrole a výměně magnéziové anody Vám doporučujeme, abyste mezi vrchem ohřívače a stropem nechali dostatek místa (viz rozměr G na nákresu připojených rozměrů). V opačném případě by se musel při uvedeném servisním zásahu ohřívač demontovat ze stěny.

TECHNICKÉ VLASTNOSTI APARÁTU

Typ TGR 30 N TGR 50 N TGR 80 N TGR		100 N TGR 120 N TGR 150 N TGR 200 N
Model	TGR 30 N TGR 50 N TGR 80 N	TGR 100 N T	TGR 120 N T	TGR 150 N T	TGR 200 N
Objem	[ I ]	30	50	80	100	120	150	200
Jmenovitý tlak	[ MPa ]	0,6
Hmotnost / naplněn vodou	[ kg ]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana		emailováno & Mg anoda
Příkon elektrického ohřívače	[ W ]	2000
Napětí	[ V~ ]	230
Třída ochranny		I
Stupeň ochranny		IP 24
Doba ohřevu na teplotu 65°C 1)	[h]	0 05	1 35	2 35	3 15	3 50	4 50	5 50
Spotřeba energie do 65°C 1)	[kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšené vody při 40°C [ I ]		50	89	145	200	236	298	399
Tepelné ztráty 2)	[kWh/24h ]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třída		G	G	G	G	G	F	F

1) Hodnoty platí pro směšování studené vody z vodovodu 15°C a vody z ohřívače, která je v něm všechna ohřátá na 65°C. 2) Měřeno při teplotě vody 65°C (norma EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 20	00 - 454	461 260
TGR 120 N 10	090 865	205 - 454	461 260
TGR 150 N 13	305 1065	220 - 454	461 260
TGR 200 N 15	14 1050	444 800	500 507	260

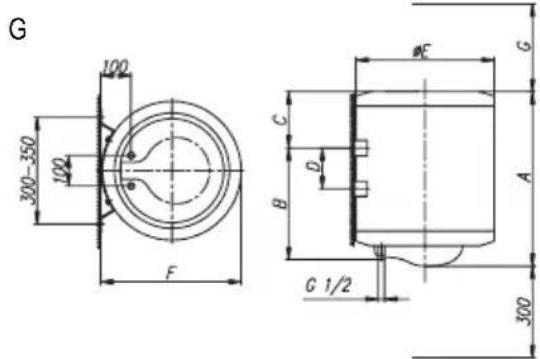

Montážní rozměry aparátu [mm]

PŘIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod studené vody je označený modrou barvou, odvod teplé vody červenou barvou. Topné těleso můžete připojit na vodovodní síť dvěma způsoby. Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných místech, otevřený netlakový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému systému připojení si musíte zakoupit také patřičné míchací baterie.

U otevřeného netlakového systému je třeba před topné těleso vestavět ventil zabraňující vrácení vody a následné vytékání vody z kotle, pokud v síti dojde voda. U tohoto systému připojení musíte použít průtokovou míchací baterii. V topném tělese se kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí míchací baterie. Silným utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však baterii poškodit. U uzavřeného tlakového systému připojení musíte na odběrných místech použít tlakové míchací baterie. Na dotekovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Výtokový otvor na bezpečnostním ventilu musí mít povinně východ do atmosférického tlaku.

Při ohřívaní vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu můžete svést do odpadu přes odchytávající nástavec, který můžete umístit pod bezpečnostní ventil. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů.

V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotekové trubce bojleru.

Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět kontroly.

Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtek ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

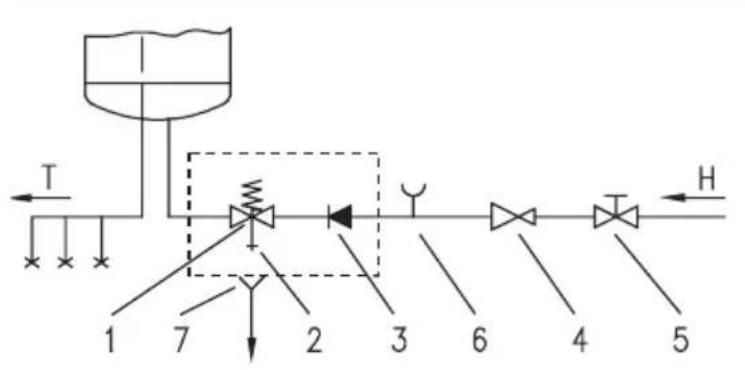

Uzavřený (tlakový) systém

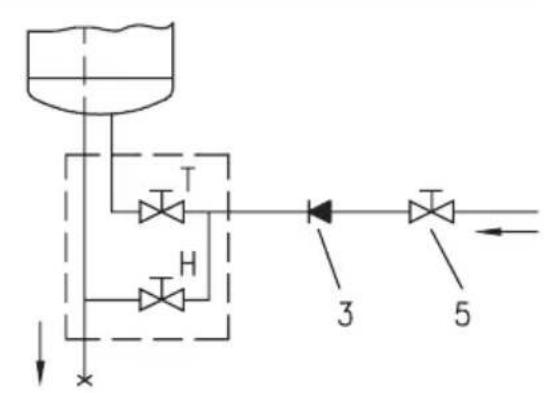

Otevřený (průtokový) systém

Legenda:

1 - Bezpečnostní ventil 6 - Zkušební nastavec 2 - Zkušební ventil 7 - Trychtýř s přípojkou na odtok 3 - Nevratný ventil 4 - Redukční ventil H - Studená voda 5 - Uzavírací ventil T - Teplá voda

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa (5 bar). Jestliže tlak přesahuje 0,5 MPa (5 bar), musíte v každém případě zabudovat redukční ventil.

Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtočné trubce směšovací baterie objeví voda.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Před připojením k elektrické síti je zapotřebí do ohřívače zabudovat přípojný vodič, který má minimální průřez aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Abyste tento úkon mohli provést, musíte nejdříve z ohřívacího tělesa odšroubovat ochranné víko.

Připojení aparátu k elektrické síti musí probíhat v souladu s normami pro elektrická vedení. Mezi ohřívač vody a trvalou instalaci se musí zabudovat přípravek pro rozpojení všech pólů od napájecí sítě v souladu s národními instalačními předpisy.

Legenda:

1 - Termostat a dvoupólová tepelná pojistka

2 - Ohřívací těleso

3 - Přípojovací svorka

4 - Kontrolka

L - Fázový vodič

N - Neutrální vodič

± - Ochranný vodič

Schéma elektrické přípojky

UPOZORNĚNÍ: Před každým zásahem do vnitřního prostoru aparátu musíte aparát odpojit z elektrické sítě!

POUŽITÍ A ÚDRŽBA

Po napojení na vodovodní a elektrickou síť je topné těleso připraveno k použití. Otáčením spínače termostatu, který se nachází na přední straně ochranného krytu, nastavte požadovanou teplotu vody mezi 25° a 75°C. Doporučujeme Vám nastavení tlačítka na pozici “eco”. Takovéto připojení je nejekonomičtější; teplota vody je okolo 55°C, vylučování vodního kamene a tepelné ztráty budou menší než u nastavení na vyšší teplotu.

Funkci elektrického ohřívače indikuje světelný indikátor. Ohřívač obsahuje bimetalový teploměr, který se vychyluje ve směru hodinových ručiček doprava, když v ohřívači teplota vody stoupá.

Pokud ohřívač nehodláte používat déle, musíte jeho obsah chránit před mrazem tím způsobem, že elektrický proud zcela nevypnete a tlačítko termostatu nastavíte na pozici “*”. Při takovémto nastavení bude ohřívač ohřívat vodu přibližně na 10°C. Pokud ohřívač vypnete a odpojíte od elektrické sítě, musíte z něj vylít také vodu, pokud hrozí přímé nebezpečí zmrznutí vody. Voda z ohřívače se vyprázdní přítokovou trubkou ohřívače. Pro tento účel se doporučuje při zabudování mezi bezpečnostní ventil a přítokovou trubku ohřívače umístit speciální (T-díl) nebo výpustný ventil. Ohřívač můžete vyprázdnit také přímo bezpečnostním ventilem s posunem páky resp. otočným kohoutem ventilu do polohy, která se používá při kontrole fungování. Před vyprazdňováním se musí ohřívač vypnout z elektrické sítě a potom se otevře páka teplé vody na připojené míchací baterii. Po vyprázdnění vody přítokovou trubkou zůstane v ohřívači menší množství vody, která vyteče otvorem po odstranění ohřívací příruby.

Vnější části přístroje udržujte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné čistící prostředky.

Pravidelnými servisními prohlídkami si zajistíte bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provést odborníkem, a sice přibližně po dvou letech po zapojení. Při prohlídce se musí zkontrolovat opotřebovanost antikorozní ochranné anody a dle potřeby odstranit vodní kámen, který se vzhledem ke kvalitě, množství a teplotě spotřebované vody nabírá uvnitř topného tělesa. Servisní služba Vám při příležitosti prohlídky topného tělesa a vzhledem ke zjištěnému stavu, doporučí datum následující kontroly.

Žádáme Vás, abyste opravy topného tělesa neprováděli sami, ale abyste navštívili nebo zavolali do nejbližšího autorizovaného servisu.

Uzavřený (tlakový) systém Otevřený (beztlakový) systém

Legenda:

Mezi ohřívač a zpětný bezpečnostní ventil nesmíte zabudovat uzavírací ventil, protože byste tím znemožnili funkci zpětného bezpečnostního ventilu.

Schéma elektrického zapojení
