Isključite napajanje više od 30 sekundi. Zatim ponovno pokrenite uređaj. Zatim aktivirajte prekid Bluetooth veze i ponovno uključite postupak uparivanja Bluetooth veze.

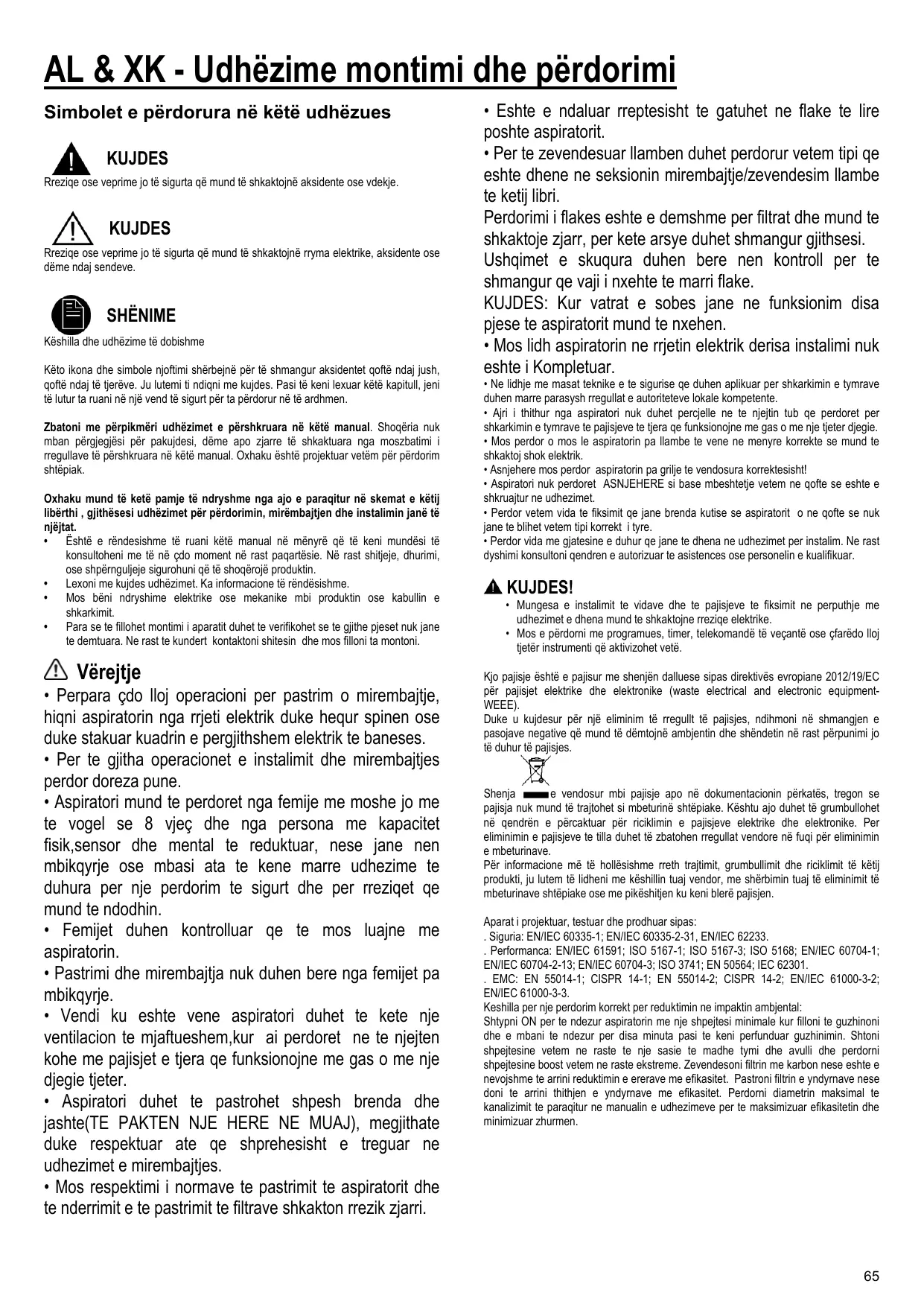

AL & XK - Udhëzime montimi dhe përdorimi Simbolet e përdorura në këtë udhëzues KUJDES Rreziqe ose veprime jo të sigurta që mund të shkaktojnë aksidente ose vdekje.

KUJDES Rreziqe ose veprime jo të sigurta që mund të shkaktojnë rryma elektrike, aksidente ose dëme ndaj sendeve.

SHËNIME Këshilla dhe udhëzime të dobishme Këto ikona dhe simbole njoftimi shërbejnë për të shmangur aksidentet qoftë ndaj jush, qoftë ndaj të tjerëve. Ju lutemi ti ndiqni me kujdes. Pasi të keni lexuar këtë kapitull, jeni të lutur ta ruani në një vend të sigurt për ta përdorur në të ardhmen. Zbatoni me përpikmëri udhëzimet e përshkruara në këtë manual. Shoqëria nuk mban përgjegjësi për pakujdesi, dëme apo zjarre të shkaktuara nga moszbatimi i rregullave të përshkruara në këtë manual. Oxhaku është projektuar vetëm për përdorim shtëpiak. Oxhaku mund të ketë pamje të ndryshme nga ajo e paraqitur në skemat e këtij libërthi , gjithësesi udhëzimet për përdorimin, mirëmbajtjen dhe instalimin janë të njëjtat. • Është e rëndesishme të ruani këtë manual në mënyrë që të keni mundësi të konsultoheni me të në çdo moment në rast paqartësie. Në rast shitjeje, dhurimi, ose shpërnguljeje sigurohuni që të shoqërojë produktin. • Lexoni me kujdes udhëzimet. Ka informacione të rëndësishme. • Mos bëni ndryshime elektrike ose mekanike mbi produktin ose kabullin e shkarkimit. • Para se te fillohet montimi i aparatit duhet te verifikohet se te gjithe pjeset nuk jane te demtuara. Ne rast te kundert kontaktoni shitesin dhe mos filloni ta montoni.

• Mungesa e instalimit te vidave dhe te pajisjeve te fiksimit ne perputhje me udhezimet e dhena mund te shkaktojne rreziqe elektrike. • Mos e përdorni me programues, timer, telekomandë të veçantë ose çfarëdo lloj tjetër instrumenti që aktivizohet vetë. Kjo pajisje është e pajisur me shenjën dalluese sipas direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike (waste electrical and electronic equipmentWEEE). Duke u kujdesur për një eliminim të rregullt të pajisjes, ndihmoni në shmangjen e pasojave negative që mund të dëmtojnë ambjentin dhe shëndetin në rast përpunimi jo të duhur të pajisjes.

e vendosur mbi pajisje apo në dokumentacionin përkatës, tregon se Shenja pajisja nuk mund të trajtohet si mbeturinë shtëpiake. Kështu ajo duhet të grumbullohet në qendrën e përcaktuar për riciklimin e pajisjeve elektrike dhe elektronike. Per eliminimin e pajisjeve te tilla duhet të zbatohen rregullat vendore në fuqi për eliminimin e mbeturinave. Për informacione më të hollësishme rreth trajtimit, grumbullimit dhe riciklimit të këtij produkti, ju lutem të lidheni me këshillin tuaj vendor, me shërbimin tuaj të eliminimit të mbeturinave shtëpiake ose me pikëshitjen ku keni blerë pajisjen. Aparat i projektuar, testuar dhe prodhuar sipas: . Siguria: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. . Performanca: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. . EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Keshilla per nje perdorim korrekt per reduktimin ne impaktin ambjental: Shtypni ON per te ndezur aspiratorin me nje shpejtesi minimale kur filloni te guzhinoni dhe e mbani te ndezur per disa minuta pasi te keni perfunduar guzhinimin. Shtoni shpejtesine vetem ne raste te nje sasie te madhe tymi dhe avulli dhe perdorni shpejtesine boost vetem ne raste ekstreme. Zevendesoni filtrin me karbon nese eshte e nevojshme te arrini reduktimin e ererave me efikasitet. Pastroni filtrin e yndyrnave nese doni te arrini thithjen e yndyrnave me efikasitet. Perdorni diametrin maksimal te kanalizimit te paraqitur ne manualin e udhezimeve per te maksimizuar efikasitetin dhe minimizuar zhurmen.

Oxhaku eshte konceptuar per thithjen e tymrave dhe avujve te gatimit dhe eshte vetem per perdorim shtepiak. Oxhaku thithës është realizuar për t’u përdorur në lloji thithës me nxjerrje të jashtme ajri ose filtuese me qarkullim të brendshëm.

Avujt nxirren jashtë nëpërmjet një tubi shkarkimi të fiksuar në fllanxhën e rakordimit.

Tubi i evakuimit nuk përfshihet tek pajisjet ndaj duhet blerë. Diametri i tubit të shkarkimit duhet të jetë i barabartë me diametrin e unazës lidhëse.

Nëse oxhaku është i pajisur me filtra karboni, këta duhet të hiqen. Lidheni oxhakun me tubat dhe vrimat e shkarkimit në mur me një diametër të barabartë me daljen e ajrit (fllanxhën e rakordimit). Përdorimi i tubave dhe vrimave të shkarkimit në mur me diametër më të vogël seç duhet do të çojë në një ulje të fuqisë thithëse dhe në një rritje të madhe të zhurmës. Përjashtohemi nga çdo përgjegjësi për një rast të tillë. ! Perdorn nje kabëll sa më të shkurtër! Përdor një kabëll me sa më pak kthesa (kendi i kthesës maksimumi 90° ) ! Evitoni kthesat e forta te pjesëvë të kabllit. Nëse dëshironi të përdorni versionin e Nxjerrjes, Ju lutemi të hiqni filtrin e qymyrit nga oxhaku.

Lloji filtrues Ajri i thithur do të pastrohet e aromatizohet përpara se të rikthehet në dhomë.Për ta përdorur oxhakun në këtë version është e nevojshme të instalohet një sistem filtrimi i pajisur me bazë filtrash karboni.

Largësia minimale midis sipërfaqes mbështetëse të eneve mbi pllakën e gatimit dhe pjesës më të poshtme të oxhakut thithës duhet të jetë jo më pak se 50cm në rastin e kuzhinave elekrike dhe jo më pak se 65cm në rastin e kuzhinave me gaz apo të përziera. Nëse udhëzimet e instalimit të pllakave të gatimit me gaz përcaktojnë një largësi më të madhe, duhet të mbahet gjithnjë parasysh. *ju lutemi të kontrolloni rregulloren vendore përpara instalimit.

Mirëmbajtja Pastrimi

Për pastrimin përdorni VETEM një leckë të njomë me ilaç larës të lëngët jogërryes. MOS PERDORNI MJETE OSE VEGLA PER PASTRIMIN. Shmangni perdorimin e produkteve qe permbajne gerryes. MOS PËRDORNI ALKOL! Për të gjitha veprimet e mirëmbajtjes përdorni dorashkat e punës.

Fig. 11-28 Thith avujt e yndyrës së gatimit. Filtri antiyndyrë metalik duhet të pastrohet një herë në muaj me detergjentë jo gërryes, me dorë ose me makinë larëse me temperaturë të ulët dhe me cikël të shkurtër. Kur lahet në makinë larëse, filtri antiyndyrë metalik mund të çngjyroset, por karakteristikat e tij të filtrimit nuk ndryshojnë aspak. Për çmontimin e filtrave të yndyrës tërhiqni dorezën me sustë të filtrit.

Filtri prej karboni aktiv (Vetëm për Llojin Fitrues) Fig. 27

Thith aromat e pakëndshme të gatimit. Bllokimi i filtrit prej karboni vërehet pas një përdorimi pak a shumë të gjatë në varësi të llojit të kuzhinës dhe të rregullsisë së pastrimit të filtrit të yndyrërave. Sidoqoftë është e nevojshme të zëvendësohet filtri të paktën katër herë në muaj (ose kur sistemi tregues i bllokimit të filtrave – nëse ndodhet në modelin që keni- e tregon këtë nevojë). NUK mund të lahet ose të përmirësohet. Montimi Mbërtheni filtrin e karbonit aktiv në fillim në anën e pasme të oxhakut në gjuhëzën metalike, pastaj së brendshmi me anë te dy dorezave. Çmontimi Hiqni filtrin me karbona aktivë duke rrotulluar me 90°dorezat që e fiksojne tek oxhaku. Blerja e filtrit me karbon Filtri me karbon mund të blihet në website-in e Shërbimeve të Asistencës ose pranë Qendrave të Asistencës Samsung. Lexoni informacionet që ndodhen në faqen e fundit të këtij udhëzuesi.

Zëvendësimi i Llambave

Aspiratori ka nje sistem ndriçimi qe bazohet ne teknologjine LED. LED garantojne nje ndriçim optimal,qe zgjat deri 10 here me shume se te llambave tradizionale dhe japin mundesine te kursehet 90% i energjise elektrike. Per ndrrimin e aspiratorit kontaktoni assistenzen teknike.

Tensioni i rrymës duhet të përkojë me tensionin e treguar në etiketën e vendosur nga ana e brendshme e oxhakut. Nëse ka një spinë atëherë lidheni oxhakun me prizën në mur sipas rregullave në fuqi, të vendosur në një zonë të arritshme edhe pas instalimit. Nëse nuk ka asnjë spinë (me lidhje direkte ose me qark elektrik), ose nëse spina nuk gjendet në një zonë të arritshme, edhe pas instalimit, përdorni një çelës sigurese që garanton shkëputjen e plotë të oxhakut nga rryma elektrike në rast mbingarkese të kategorisë III, në zbatim të rregullave të montimit.

Përpara se të rilidhni qarkun e oxhakut me rrymën elektrike dhe të verifikoni funksionimin e drejtë, kontrolloni gjithnjë që kablloja ushqyese të jetë montuar si duhet. Oxhaku është i pajisur me një kavo ushqyesi të veçantë; në rast dëmtimi të kavos, kërkojini një tjetër shërbimit të ndihmës teknike.

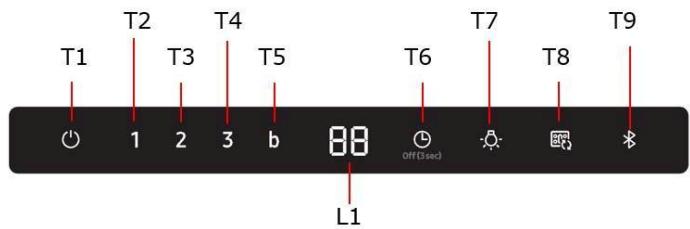

T1. ON/OFF Motori Shtypni butonin T1 për të aktivizuar shpejtësinë e default (Shpejtësi default : E ulët). Shtypni përsëri, oxhaku do të kthehet në stand-by. T2. Shpejtësi e Ulët Shtypni butonin T2 për të aktivizuar shpejtësinë e ulët.

Përpara se të filloni instalimin: • Verifikoni nëse produkti i blerë ka përmasat e duhura me zonën ku to të bëhet instalimi. • Hiqni filtrin/at prej karboni aktiv nëse ekzistojnë (shihni dhe paragrafin përkatës).Ky/keto filtër/a do te rimontohet/en vetëm nëse do të përdoret oxhaku i llojit filtrues. • Verifikoni që në brendësi të oxhakut të mos ketë(për arsye transporti), materiale amballazhi (psh, zarfa me vida, garancia etj), sipas rastit hiqini dhe ruajini.

T3. Shpejtësi e Mesme Shtyni butonin T3 për të aktivizuar shpejtësinë e mesme.

Oxhaku është i pajisur me priza fiksuese, të përshtatshme për pjesën më të madhe te mureve dhe tavaneve. Është gjithsesi e rëndësishme të kontaktoni me një teknik të kualifikuar, për t’iu siguruar në lidhje me përshtatshmërine e materialit me muret dhe tavanin. Muri ose tavani duhet të jenë të qëndrueshëm në mënyrë që të përballojnë peshën e oxhakut.

T6. ON/OFF Timer Shtypni butonin Timer për të rregulluar kohën e funksionimit. Shtypni butonin Timer për 3 sekonda për të fikur funksionin e Timer.

Shënim: Detajet e shënuara me simbolin “{*}” janë aksesorë të mundshëm me të cilët pajisen vetëm disa modele ose detaje që nuk janë dhënë, por duhen blerë.

T4. Shpejtësi e Lartë Shtypni butonin T4 për të aktivizuar shpejtësinë e lartë. T5. Shpejtësi Intensive (Boost) Shtypni butonin T5 për të aktivizuar shpejtësinë intensive (Boost) për 5 minuta.

T7. ON/OFF Shtypni butonin Dritë për të ndezur dritat Shtypni akoma për të fikur. T7. ON/OFF SINJALI Shtypni për 3 sekonda. Sinjali do të çaktivizohet (OFF). Shtypni për 3 sekonda. Sinjali do të aktivizohet (ON).

Lidhje (çiftëzim) midis oxhakut dhe pllakës së gatimit Mund të lidhet (çiftëzohet) oxhaku me një pllakë gatimi Samsung të përputhshme përmes teknologjisë Bluetooth. Pasi të keni kryer lidhjen me pllakën e gatimit të përputhshme, oxhaku do të ndizet automatikisht me Shpejtësi të Ulët çdo herë që ndizet pllaka e gatimit, për tu fikur automatikisht kur fiket pllaka e gatimit. Përveç kësaj, duke lidhur oxhakun me një pllakë gatimi të përputhshme, mund të shkarkohet dhe instalohet mbi një pajisje elektronike aplikimi Smart Things dhe mund të përdoret për këto qëllime: • Për të vërtetuar dhe rregulluar ndezjen e oxhakut dhe dritës, shpejtësinë e funksionimit dhe fikjen e programuar e oxhakut (timer) dhe "time-up alarm". Për më shumë informacione në lidhje me "download" dhe përdorimin e aplikimit Smart Things mbi pajisjen tuaj elektronike dhe mbi mënyrën sesi duhet përdorur për kontrollin e oxhakut tuaj, vizitoni: • www.samsung.com. T9. Lidhjen Bluetooth (Lidhja midis oxhakut dhe pllakës së përputhshme Samsung) 1. Shtypni butonin Bluetooth mbi oxhak. Treguesi mbi buton ndriçon për të treguar aktivizimin e procesit të lidhjes. 2. Shtypni butonin Bluetooth mbi pllakën e gatimit. Treguesi mbi buton mbetet i ndezur për të treguar fundin e procesit të lidhjes, mbi ekran ndizet simboli "bt". T9. Shkëputja e lidhjes Bluetooth (Reset) 1. Shtypni dhe mbani shtypur për 3 sek. butonin T9 mbi oxhak. 2. Mbi ekran shfaqet "bt rt" që tregon shkëputjen e lidhjes. SHËNIM Për një përshkrim të detajuar të procedurës së lidhjes, konsultoni manualin e përdorimit të pllakës së gatimit Samsung të përputhshme. Lidhja automatike Lidhja automatike lejon funksionimin në sintoni dhe me shpejtësi, përmes Bluetooth, oxhaku me një pllakë gatimi Samsung e përputhshme, pasi të keni kryer lidhjen midis dy pajisjeve. Për të aktivizuar funksionin shtypni butonin Auto Connectivity. Shtypni akoma për të çaktivizuar dhe shkëputur oxhakun nga pllaka e gatimit. Kur oxhaku dhe pllaka e gatimit janë lidhur, çdo herë që do të ndizet pllaka e gatimit, mbi oxhak do të ndizet automatikisht drita dhe Shpejtësi të Ulët. Shpejtësia dhe drita fiken automatikisht kur fiket pllaka e gatimit. Mund të kontrollohet oxhaku përmes aplikimit Smart Things siç përshkruhet më sipër. T8. Lidhje automatike ON/OFF 1. Shtypni butonin Auto Connectivity për të aktivizuar funksionin. 2. Shpejtësia e oxhakut dhe drita ndizen dhe fiken në bazë të gjendjes së pllakës së gatimit siç përshkruhet më sipër.. 3. Shtypni akoma për të çaktivizuar funksionin. Ikona e Ekranit

Pulti i Smart Things App

X X O O X O O O O NK36N5703B*, NK24N5703B* Të dhëna të përcaktuara sipas Rregullores (EC) NO 1275/2008. Konsumi i energjisë në modalitetin Standby (W) : 1.90W. Bluetooth Periudha e kohës për rregullimin e energjisë (min) : 3 minuta Modaliteti Off

Konsumi i energjisë (W) : 0.48W Periudha e kohës për rregullimin e energjisë (min) : 3 minuta

Transmetues fuqie max Bluetooth Shënime Samsung Electronics, deklaron se pajisja e llojit radio është në përputhje me Direktivën 2014/53/EU. Teksti i plotë e deklaratës EU mbi përputhshmërinë është i disponueshëm në adresën internet më poshtë: Deklarata zyrtare e përputhshmërisë mund të gjendet në http://www.samsung.com, shkoni në Support > Kërkoni Product Support dhe shkruani emrin e modelit. Frekuencat: 2402 MHz ~ 2480 MHz Bluetooth Transmetuesi i energjisë (Max) :5 dBm Zgjidhja e problemeve Në rast problemesh të vogla për shkak të informacionit të pakët, mundohuni ti korrigjoni vetë me ndihmën e udhëzimeve të mëposhtme. Mos kryeni asnjë riparim të mëtejshëm nëse udhëzimet e mëposhtme nuk ju ndihmojnë në pdo rast specifik. KUJDES Riparimet tek pajisjet duhen kryer vetëm nga një teknik i kualifikuar për shërbimin. Riparime të kryera në mënyrë jo të saktë mund të përbëjnë rrezik për përdoruesin. Nëse pajisja juaj ka nevojë për riparime, ju lutemi të kontaktoni qendrën për shërbimin e klientëve.

Çfarë duhet të bëj nëse Oxhaku nuk punon?

Reset tregues i ndotjes së filtrit • Shtypni butonin T1 deri sa të dëgjohet sinjali zanor. • LED 1 (filtër kundër yndyrës) ose LED 2 (filtër me karbon aktiv) rreshtin së ndezuri. ON/OFF tregues i ndotjes Filtër me karbon aktiv • Shtypni për 3 sekonda butonin T2 e T3 për të aktivizuar (ON) treguesin e ndotjes së filtrit me karbon aktiv. • Shtypni për 3 sekonda butonin T2 e T3 për të çaktivizuar (OFF) treguesin e ndotjes së filtrit me karbon aktiv.

Çfarë duhet të bëj nëse lidhja me Bluetooth nuk punon?

Çelësi në rrjetin elektrik në shtëpi nuk është në rregull.

Nëse çelësi nuk ndizet disa herë radhazi, thërrisni një elektriçist të autorizuar.

Butoni i ndezjes u aktivizua aksidentalisht.

Pajisja është ndezur rregullisht.

Paneli i kontrollit është ndotur me sende ose lëngje.

Pastroni panelin e kontrollit.

Lexoni manualin e përdorimit të një sipërfaqeje gatimi të përputhshme Samsung.

Vetëm sipërfaqet e gatimit Samsung të përputhshme mund të lidhen me oxhakun me Bluetooth.

Oxhaku është i lidhur me pajisje të tjera.

Aktivizoni shkëputjen e lidhjes me Bluetooth (Reset i kombinuar,T9 për 3 sekonda) dhe më pas aktivizoni procesin e lidhjes me Bluetooth përsëri.

Lidhja (kombinimi) me Bluetooth nuk është e qëndrueshme.

Shkëpusni energjinë për më shumë se 30 sekonda. Pastaj ndizni përsëri pajisjen. Më pas aktivizoni shkëputjen e lidhjes me Bluetooth dhe më pas aktivizoni procesin e lidhjes me Bluetooth përsëri.
