Produkttyp	Köksfläkt (frånluft eller recirkulation)
Märke	Samsung
Modell	NK24N5703BS / NK24N5703BS/UR
Huvudfunktioner	3 hastigheter (låg, medel, hög) + intensiv hastighet (Boost) 5 min, timer, LED-belysning
Anslutning	Bluetooth för automatisk anslutning till kompatibel Samsung-häll; SmartThings-app
Fettfilter	Metall, tvättbart varje månad för hand eller i diskmaskin
Kolfilter	Aktivt, byte var 4:e månad (ej tvättbart)
Belysning	LED, lång livslängd, byte endast av teknisk service
Strömförsörjning	Spänning anpassad till lokalt nät (se typskylt), frekvens 50/60 Hz
Standby-förbrukning	1,90 W
Avstängd förbrukning	0,48 W
Minsta installationsavstånd	50 cm (elspis) / 65 cm (gas eller blandad)
Installationssätt	Frånluftsversion (utomhusavluftning) eller recirkulation (med kolfilter)
Säkerhet	Automatisk avstängning, flambera inte under fläkten, heta ytor under drift
Rengöring	Fuktig trasa och neutralt rengöringsmedel; undvik slipande medel och alkohol
Reparerbarhet	Reparationer av kvalificerad tekniker; LED-lampor kan inte bytas av användaren
Standarder	CE, överensstämmelse med WEEE-direktiven, Bluetooth (2402-2480 MHz, max 5 dBm)
Medföljande tillbehör	Skruvar, pluggar; kolfilter tillval beroende på version

Vanliga frågor - NK24N5703BS - NK24N5703BS/UR SAMSUNG

Hur installerar man fläkten i frånluftsversion?

För utomhusavluftning, ta bort kolfiltret (om det finns). Anslut en avluftningskanal med samma diameter som anslutningsflänsen. Följ minimiavstånden: 50 cm för elspis, 65 cm för gas.

Hur rengör man fettfiltret?

Det metalliska fettfiltret bör rengöras en gång i månaden. Du kan tvätta det för hand med neutralt rengöringsmedel eller i diskmaskin vid låg temperatur. Dra i fjädrade handtaget för att demontera det.

När ska man byta kolfiltret?

Aktivt kolfilter måste bytas var 4:e månad, eller tidigare om mättnadsindikatorn tänds. Det kan inte tvättas eller återfuktas.

Hur ansluter man fläkten till en kompatibel Samsung-häll via Bluetooth?

Tryck på Bluetooth-knappen (T9) på fläkten tills indikatorn blinkar. Tryck sedan på Bluetooth-knappen på hällen. När ihopparningen är klar tänds symbolen 'bt' på skärmen.

Vad gör man om fläkten inte startar?

Kontrollera säkringar eller strömbrytare. Se till att fläkten är ordentligt ansluten. Rengör kontrollpanelen om vätskor eller smuts finns. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Kan jag använda fläkten med en extern timer eller timer?

Nej, fläkten får inte anslutas till en timer, en timer eller ett externt fjärrkontrollsystem. Använd endast inbyggda kontroller.

Hur ställer man in timern?

Tryck på Timer-knappen (T6) för att ställa in drifttiden. För att stänga av den, tryck igen eller håll intryckt i 3 sekunder.

Hur aktiverar man automatisk anslutning till hällen?

Efter Bluetooth-ihopparningen, tryck på Auto Connectivity-knappen (T8) för att aktivera funktionen. Fläkten startar automatiskt på låg hastighet när hällen är igång och stängs av med den.

Vad betyder att knapparna blinkar efter en tid?

Det indikerar att filtren är mättade. Indikatorn för fettfiltret (LED 1) blinkar för att signalera behov av rengöring, den för kolfiltret (LED 2) för byte. Tryck på T1 tills en ljudsignal hörs för att återställa.

Hur byter man LED-lampor?

LED-lampor kan inte bytas av användaren. Vid fel, kontakta auktoriserad Samsung teknisk service.

BRUKSANVISNING NK24N5703BS - NK24N5703BS/UR SAMSUNG

SV Monterings- och bruksanvisningar

Tryk på knappen T4 for at aktivere hij hastighed.

T5. Intensiv hastighed (Boost)

Tryk på knappen T5 for at aktivere intensiv hastighed (Boost) i 5 minutes.

T6. ON/OFF Timer

Kullfilter (kun med resirkulering av luften)

Fig. 27

SV - Monterings- och bruksanvisningar

Symboler som används ienna manual

WARNING

Risker ell osakra metoder som kan leda till personskador erler dodsfall.

OBSERVERA

Risker aller osakra metoder som kan leda till elektriska stotar, persorskador aller skador på egendom.

ANMÄRKNING

Användbara råd och instruktioner

Dessa ikoner eller varningssymboler tjanr till att undvika olyckor sa vall for er som for andra. Var god folj dem noggrant. Efter att du har latent delta kapitel, var god forvaraenna manual pa en saker plats for mojliga framtida referenser.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador eller bränder som uppstar på apparaten på grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och ønga som bildas vid matlagning och ar endast amnad for privatBruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

• Det ar viktigt att spara denna manual sa att den Near som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse aller flytt skall manualen alltid folja med Produkten.
• Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, använding och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten aller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter ar skadade. Kontakta i sādant fall äterförsäjaren innan installationen utförs.

Gör alltid fläkten strömlös innanlevision typ av underhällarsbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn från 8 ørs älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedorom om apparaten, sättilvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.
- Barn fär inte lämnas utan uppsikt För att förhindra att de leker med apparaten.
- Rengörinas- och unterhällsingrepp fär inte utföras av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bränse.
- Fläktkapan skå rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisningarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medfora brandrisk.
- Detär strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles Underhall/Byte av lampa nr lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall)darför undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.
• Vad beträffar de tekniiska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
• Ütblasningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas aller andra typer av bransle.
• Använd aller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risiken für elektriska stötar.
• Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.
• Använd endast de medleverade fixeringsskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enligt foreskriftrerna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjarrkontroll eller nāgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt,enlig EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras på rätt sätt.

Symbolen – på Produkten, ell er i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushällsavfall. Den skal i stället lamnas in på enamplig upssamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien maste kasseras enligt lokala miljöbestämmer ser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad. testad och tillverkad i enligheh med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korrekt använding for att minska miljöpaverkan: Satt PÄ fläkten på minsta farten när du böjr att laga mat och låt den vara på i nagra minutesfter att du är färdd. Öka farten coma det skulle uppstä mycket rök och ønga och använd ökad fert coma i extrema fall. Byt ut kolfitret(ed) vid behov für att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov für att bevara fetffiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tilverkats for utsugning av matos och Ånga som bildas vid matlagning och ar endast ämnad for privat bruk.

Fläkten har tilverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp avett avledningsrör som ar fixerat pa anslutningsflänsen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsoppningarna i vöggen med vilka fläkten skall anslutas bör ha sama diameter som luftutsläppet (anslutningsflänsen).

I det fall man anvander rör och utloppsöppingar i väggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhöning av bullernivån.

Vi avsager oss därfor allt ansvar gällandeenna typ av problem.

Användett sa kortrormojlgt.
Röret skall vara sá rakt som möjlt (högsta tillatna vinkel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Var god avlagsna kolfiltret pa flakten om du vill anvanda utsugningsversionen.

Filterande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta på spishallen och koksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashäll.

Osmishällens instruktioner anger ettt storre avsstand skall detta respekteras.

*var god kontrollera lokala foreskrifter innaninstallingen utfors.

Elektrisk anslutting

Natspänningen skall motsvara sponningen som anges pa markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattliggangliet aven after installationen och som uppyller gallende foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nate), erer om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garanteran en fullkomlig frankoppling fran nätet i samband med overspänningsklass III, i enligheit med installationsbestammelserna.

WARNING!

Kontrolera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speiell elkabel, kontakta därfor värt teknska servicekontor om kabeln skadats.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sàdana ár medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exemplar med skruvar, garantihandlingar etc.) har placerats inne i flakten (av transportskäl), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de fleta typ er av vaggartak. Det ar under alla handelser nödvändigt att rädfraga en kualificerad fackman for att forvissa sig om att materialen ar lämpade for den aktuella typen av vagg/tak. Vaggen/taket skall vara tillräcklig halffast for att bärapp fläktens vikt.

Obs: Komponenter som ar Märkta med symbolen (^*) är särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sca inforskaffas separat.

Underhäll

Rengöring

Använd endast en trasa faktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrumentfor rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Använd arbetshandskar für alla typ er av underhällsmoment.

Fettfilter

Fig. 11-28

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en, med ett milt rengöringsmedel, für hand aller diskmaskin, med lag temperatur och kort program.

Vid tvatt i diskmaskin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsugningsformaga.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolffret fangar upp obehaglia odorer som uppst i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackng flakten anvands, pa typen av matlagning och hur regelbundet fettfrittren rengors. Det ar under alla handelier nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatorn for frittets mttning - om sadan finns pa er modell - anger att detta ar nodvändigt).

Filtret kan INTE rengoras alleranvandas.

Montering

Haka Först fast det aktiva kolfiltret baktill på fläktens metallfik och)därefter framtil med de bàda rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de báda rattarna med vilka det ár fixerat i fläkten 90^ .

Köp av kolfilter

Kolffiltret kan köpas på Kundtjänsts webblats eller på Samsungs servicecenter. Se informationen på den sista sidan ienna manual.

Byte av Lampor

Fläkten är utrustad med att belysningsystem som bygger på lysiodostechnologi.

Lysioderna garanterar optimal belysning, upptill 10 gänger langre livslangd jamfort med konventionella lampor och möjiggör en energibesparing på 90% .

Kontakta det teknika servicekontoret for byte av lysdioderna.

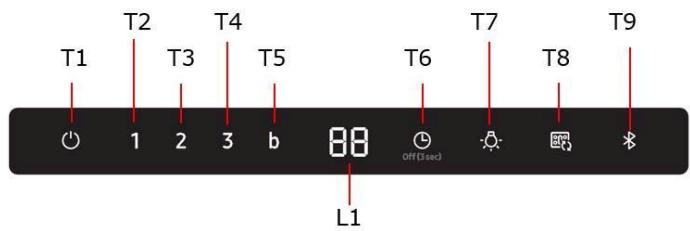

Funktion

T1. Motor P/AV

Tryck på knappen T1 for att aktivera standardhastigheten (standardhastighet: låg). Tryck对其进行 att fä fläkten att ätergå till stand by-läge.

T2. Låg hastighet

Tryck på knappen T2 for att aktivera lag hastighet.

T3. Medelhastiget

Tryck på knappen T3 for att aktivera medelhastighet.

T4. Hog hastiget

Tryck på knappen T4 for att aktivera hög hastighet.

T5. Intensiv hastiget (Boost)

Tryck på knappen T5 for att aktivera intensiv hastigth (boost) i 5 minutes.

T6. Timer P/AV

Tryck på knappen Timer für att reglera Funktionstiden

Tryck på knappen Timer i 3 sekunder for att stänga av fonctionen Timer

T7. PAV

Tryck pa knappen Ljus for att tanda lamporna

Tryck pa nytt for att slacka dem.

T7. LJUD PÁ/AV

Tryck i 3 sekunder. Ljudet deaktiveras (AV).

Tryck i 3 sekunder. Ljudet aktiveras (På)

Aterställning av indicatorfor filtermattnad

Tryck på knappen T1 tills en ljudsignal hör.
- Lysdiodlampan LED 1 (fettfilter) eller lysdiodlampa LED 2 (kolfilter) slutar att blinka.

Indikator for kolftermattnad PÄ/AV

Tryck på knappama T1 och T2 i 3 sekunder für att aktivera (PÅ) indikatom for kolftermättnad.
Tryck på knapparna T1 och T2 i 3 sekunder for att avaktivera (AV) indicatorn for kolftermättnad.

Anslutting (parning) mellan fläkten och spishällen

Det ar möjigt att ansluta (para) fläkten med en kompatibel Samsung spishäll, med Bluetooth teknik.

Efter att ha utfort anslutningen med en kompatibel spishäll,kommen fläkten att slas pa automatiskt med Låg Hastigkeit varje gang spishällen slas pa,for att sedan slas av automatiskt vid avstängningen av spishällen.

Dessutom ar det möjgt, genom att ansluta fläkten till en kompatibel spishäll, att ladda ner och installerera appen Smart Things på en mobilenhet och använda den für följande tillampningar:

• Kontrollera och ställ in pascalagningen av fläkten (timer) och "time-up alarm".

Förytterligare informationer beträffande "download" och användningen av appen Smart Things på din mobilenhet och hur du använder den for att styra din fläkt, besök:

www.samsung.com.

T9. Bluetooth anslutning (Parning mellan fläkten och den kompatibla Samsung spishällen)

1. Tryck in Bluetooth knappen på fläkten.
   Indikationslampan på knappen blinkar für att ange aktiveringen av earningsproceduren.
2. Tryck in Bluetooth knappen på spishällen. Knappens lampa Förblir tand for att ange slutet av parningsproceduren, på displayen tandsymbolen "bt".

1. Tryck in T9 knappen på flåkten ochhall den intryckt i 3 sek.
2. Displayen visar "bt rt" for att ange genomfords bortkoppling.

ANMÄRKNING

For en detaljerad beskrivning av anslutningsproceduren, konsultera bruksanvisningen for den kompatibla Samsung spishällen.

Automatisk anslutning

Den automatisch anslütingen tilläter att lata en fläkt och en kompatibel Samsung spishäll, fungera samtidigt och snabbt, after att ha utfört parningen av de tvä apparaterna.

For att aktivera Funktionen tryck in knappen Auto Connectivity.

Tryck inigen for att inaktivera Funktionen och koppla bort flakten fran spishällen

Med fläkten och spishallen anslutna, tänds automatiskt lampan och Låg hastighet på fläkten varje gäng spishallen slas pa.

Hastighet och lampa stangs av automatiskt nar spishällens slas av.

Det ar möglicht att kontrollera fläkten med appen Smart Things, enligt beskrivningen oven.

T8. Automatisk anslutting ON/OFF

1. Tryck in knappen Auto Connectivity für att aktivera funktionen.
2. Fläktens hastigkeit och lampan tänds och släcks beroende på spishällens tillständ enligt beskrivningen oven.
3. Tryck inigen for att aktivera Funktionen.

Display Icon	Fjällkontroll med hjälp av app Smart Things	Automatism anslutning	Flåktkäpans Funktion
	X	X	0
	0	X	0
	0	0	0

Aterställning av indicatorfor filtermattnad

Tryck pa knappen T1 tills en ljudsignal hors.
- Lysdiodlampan LED 1 (fettfilter) eller lysdiodlampa LED 2 (kolfilter) slutar att blinka.

Indikator for kolfiltermattnad PÄ/AV

Tryck på knapparna T2 och T3 i 3 sekunder for att aktivera (På) indicatorn for kolftermättnad.
Tryck på knapparna T2 och T3 i 3 sekunder for att avaktivera (AV) indikatorn for kolftermättnad.

NK36N5703B*, NK24N5703B*

Data bestämd i enlighet med Förordning (EG) nr 1275/2008.

Bluetooth	Energiförbrukning i standby-läge (W): 1,90 W Tidsperiod für energisparfunktion (min.): 3 min
Frånläge	Energiförbrukning (W): 0,48 W Tidsperiod für energisparfunktion (min.): 3 min.

Maximal sindareffekt Bluetooth

OBSERVERVA

Samsung Electronics forklarar haired att apparaten av radioutrustningstyp overensstämmer med direktiv 2014/53 / EU. Den fullstandige texten till EU-forsakran om overensstammelse finns på foljande internetadress: Den officiella Forsakran om overensstammelse kan hittas på http://www.samsung.com Gà till Support > Sök Produktsupport, och ange modellnamnet.

Bluetooth

Frekvensområde: 2 402 MHz ~ 2 480 MHzSändareffekt (max): 5 dBm

Felsökning

Ett fel kan bero pa en minre information som du kan ratta till med hjälp av foljande instructuer. Forsök inte göra nagra ytterligare reparationer om foljande instructueri inte hjälper i varje enskilt fall.

WARNING

Reparationer av apparaten fär endast utforas av en kvalificerad servicetekniker. Felaktiga reparationer kan medfora stor risk for användaren. Var god kontakta din kundtjänstcentral om din apparat behöver repareras.

Problem	Möjlig orsak	Lösning
Vad skagägora om fläkten inte fungerar?	Såkringen i huset har lõsts ut.	Om säkringarna lõser ut flera gänger, var god kontakta en auktoriserad elektriker.
	Strömknappen aktiverades av misstag.	Apparaten Är ordentigt pâslagen.
	Kontrollpanelen Är förenad av främande foremålller våtska.	Rengör kontrollpanelen.
Vad skagägora om Bluetooth-anslutningen inte fungerar?	Se användarhandboken für en kompatibel Samsung-spis.	Endast Samsung-kompatiblaspisar kan anslutas till fläkten viaBluetooth.
	Fläkten är kopplad till en annan apparat.	Aktivera Bluetooth-fränkoppling(Äterställ parning,T9 i 3 sek) och aktivera sedan på nytt Bluetooth-anslutningsprocessen.
	Bluetooth-anslutningen (parning) är inte stabil.	Koppla bort strömmen i mer än 30 sekunder. Starta sedan om apparaten. Aktivera sedan Bluetooth-fränkopplingen. Aktiveraderefter Bluetooth-anslutningsprocessen på nytt.
