MANUAL DE UTILIZARE NK24N5703BS - NK24N5703BS/UR SAMSUNG

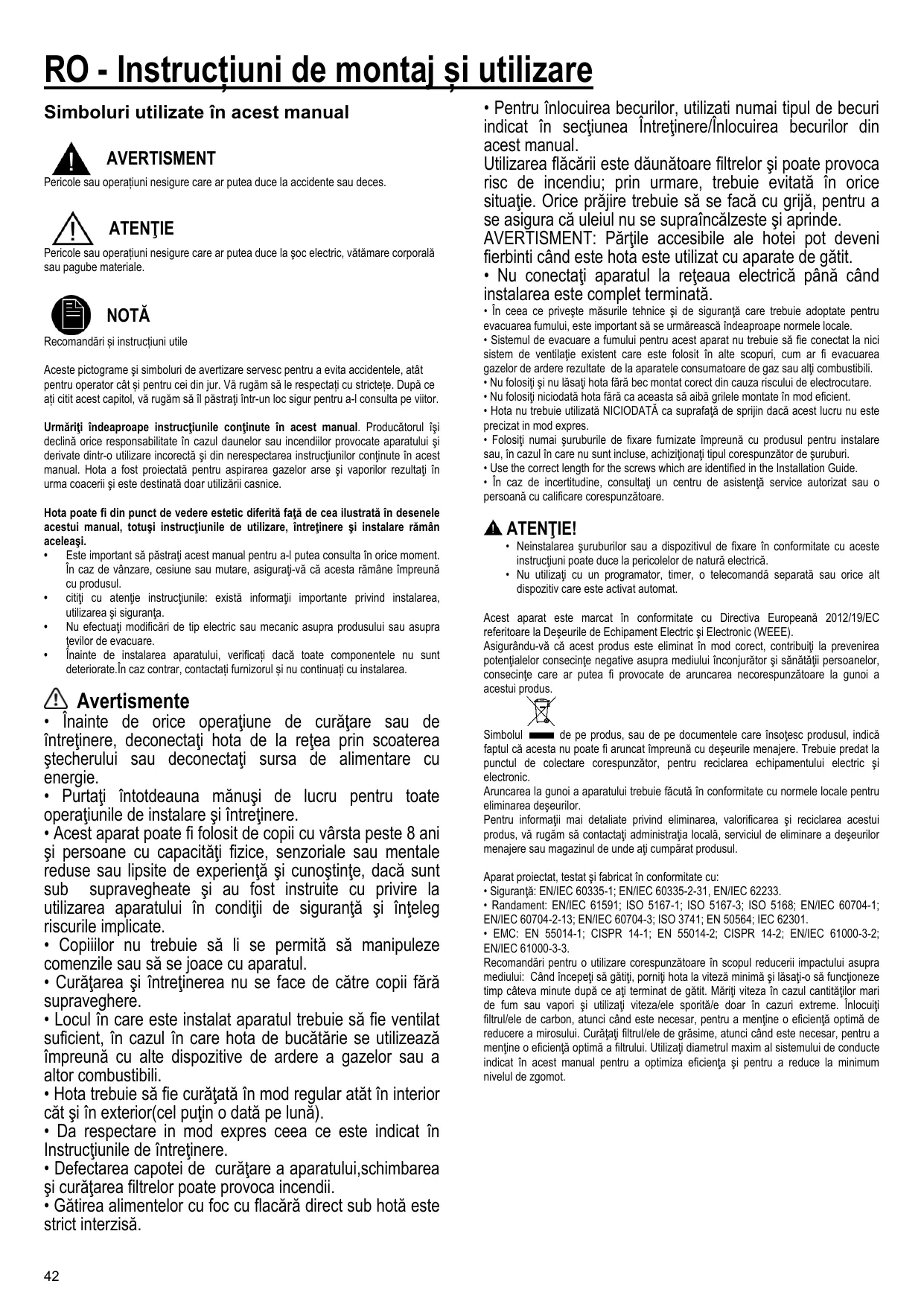

RO - Instrucțiuni de montaj și utilizare Simboluri utilizate în acest manual AVERTISMENT Pericole sau operațiuni nesigure care ar putea duce la accidente sau deces.

ATENŢIE Pericole sau operațiuni nesigure care ar putea duce la şoc electric, vătămare corporală sau pagube materiale.

NOTĂ Recomandări și instrucțiuni utile Aceste pictograme şi simboluri de avertizare servesc pentru a evita accidentele, atât pentru operator cât și pentru cei din jur. Vă rugăm să le respectați cu strictețe. După ce ați citit acest capitol, vă rugăm să îl păstraţi într-un loc sigur pentru a-l consulta pe viitor. Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi este destinată doar utilizării casnice. Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele acestui manual, totuşi instrucţiunile de utilizare, întreţinere şi instalare rămân aceleaşi. • Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asiguraţi-vă că acesta rămâne împreună cu produsul. • citiţi cu atenţie instrucţiunile: există informaţii importante privind instalarea, utilizarea şi siguranţa. • Nu efectuaţi modificări de tip electric sau mecanic asupra produsului sau asupra ţevilor de evacuare. • Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

• Înainte de orice operaţiune de curăţare sau de întreţinere, deconectaţi hota de la reţea prin scoaterea ştecherului sau deconectaţi sursa de alimentare cu energie. • Purtaţi întotdeauna mănuşi de lucru pentru toate operaţiunile de instalare şi întreţinere. • Acest aparat poate fi folosit de copii cu vârsta peste 8 ani şi persoane cu capacităţi fizice, senzoriale sau mentale reduse sau lipsite de experienţă şi cunoştinţe, dacă sunt sub supravegheate şi au fost instruite cu privire la utilizarea aparatului în condiţii de siguranţă şi înţeleg riscurile implicate. • Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul. • Curăţarea şi întreţinerea nu se face de către copii fără supraveghere. • Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili. • Hota trebuie să fie curăţată în mod regular atăt în interior căt şi în exterior(cel puţin o dată pe lună). • Da respectare in mod expres ceea ce este indicat în Instrucţiunile de întreţinere. • Defectarea capotei de curăţare a aparatului,schimbarea şi curăţarea filtrelor poate provoca incendii. • Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă. 42

• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secţiunea Întreţinere/Înlocuirea becurilor din acest manual. Utilizarea flăcării este dăunătoare filtrelor şi poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situaţie. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste şi aprinde. AVERTISMENT: Părţile accesibile ale hotei pot deveni fierbinti când este hota este utilizat cu aparate de gătit. • Nu conectaţi aparatul la reţeaua electrică până când instalarea este complet terminată.

• În ceea ce priveşte măsurile tehnice şi de siguranţă care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale. • Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici sistem de ventilaţie existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alţi combustibili. • Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza riscului de electrocutare. • Nu folosiţi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient. • Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin dacă acest lucru nu este precizat in mod expres. • Folosiţi numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziţionaţi tipul corespunzător de şuruburi. • Use the correct length for the screws which are identified in the Installation Guide. • În caz de incertitudine, consultaţi un centru de asistenţă service autorizat sau o persoană cu calificare corespunzătoare.

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucţiuni poate duce la pericolelor de natură electrică. • Nu utilizaţi cu un programator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat. Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric şi Electronic (WEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea potenţialelor consecinţe negative asupra mediului înconjurător şi sănătăţii persoanelor, consecinţe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

de pe produs, sau de pe documentele care însoţesc produsul, indică Simbolul faptul că acesta nu poate fi aruncat împreună cu deşeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric şi electronic. Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deşeurilor. Pentru informaţii mai detaliate privind eliminarea, valorificarea şi reciclarea acestui produs, vă rugăm să contactaţi administraţia locală, serviciul de eliminare a deşeurilor menajere sau magazinul de unde aţi cumpărat produsul. Aparat proiectat, testat şi fabricat în conformitate cu: • Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeţi să gătiţi, porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze timp câteva minute după ce aţi terminat de gătit. Măriţi viteza în cazul cantităţilor mari de fum sau vapori şi utilizaţi viteza/ele sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon, atunci când este necesar, pentru a menţine o eficienţă optimă de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci când este necesar, pentru a menţine o eficienţă optimă a filtrului. Utilizaţi diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficienţa şi pentru a reduce la minimum nivelul de zgomot.

Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi este destinată doar utilizării casnice. Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Vaporii sunt evacuaţi către exterior prin intermediul unui tub de evacuare fixat la flanşa de racord.

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziţionat. Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase. Racordaţi hota la cablurile şi orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record). Utilizarea tuburilor şi orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestaţiilor de aspirare şi o creştere drastică a zgomotului. Se declină însă orice responsabilitate în acest sens. ! Folosiţi un tub de lungime minimă indispensabilă. ! Folosiţi un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitaţi schimbările drastice de secţiune ale tubului. Dacă doriți să utilizați în versiunea Extracție, vă Rugăm să eliminați filtrul de Cărbune de pe Hotă.

Versiunea cu filtrare Aerul aspirat va fi degresat şi dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalaţi un sistem de filtrare suplimentar pe bază de carbon activ.

Distanţa minimă între suprafaţa suportului recipientelor pe dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul maşinilor de gătit electrice, şi de 65cm în cazul maşinilor de gătit cu gaz sau mixte. Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o distanţă mai mare, este necesar să ţineţi cont de aceasta. *vă rugăm să verificați legislația în vigoare înainte de insalare.

Întreţinerea Curăţarea

Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL! Folosiți mănuși pentru toate operațiunile de întreținere.

Fig. 11-28 Captează particulele de grăsime care apar în timpul pregătirii alimentelor. Trebuie curăţat o dată pe lună cu detergenţi neabrazivi, manual sau utilizând maşina de spălat vase, la temperaturi scăzute şi folosind un program scurt. Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se poate decolora, dar nu-şi va pierde caracteristicile de filtrare. Pentru demontarea filtrului trageţi mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 27 Reţine mirosurile neplăcute, derivate în urma procesului de coacere. Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcţie de tipul aragazului şi de regularitatea curăţării filtrului degresant. În orice caz, este necesar să înlocuiţi cartuşul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs). NU-l spălaţi sau refolosiţi Montare Agăţaţi filtrul de cărbune activ mai întâi posterior pe dispozitivul metalic al hotei, apoi anterior cu cele două mânere. Demontare Îndepărtaţi filtrul de cărbune activ rotind 90° mânerele ce îl fixează la hotă. Cumpărarea filtrului de cărbune Filtrul de cărbune poate fi achiziţionat de pe website-ul Serviciului de de Asistență sau de la Centrele Autorizate Samsung. Consultați informațiile de pe ultima pagină a acestui manual.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED. LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare faţă de becurile tradiţionale şi permit economisirea a 90% de energia electrică. Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.

Conexarea Electrică Tensiunea din reţea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ştecher conectaţi hota la o priză conform cu normele în vigoare, poziţionată într-o zona accesibilă şi după instalare. Dacă nu este prevăzută cu ştecher (conexiunea este direct la reţea) sau ştecherul nu este poziţionat într-o zonă accesibilă şi după instalare, aplicaţi un întrerupător bipolar la normă care să asigure deconectarea completă de la reţea în condiţiile categoriei de supratensiune III, conform regulilor de instalare.

înainte de a efectua conectarea circuitului hotei la alimentaţia din reţea şi de a verifica funcţionarea corectă, controlaţi totdeauna dacă cablul a fost montat în mod corect. Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelaţi la serviciul de asistenţă tehnică.

Montarea Informaţii preliminare pentru instalare: • Verificaţi ca produsul cumpărat să fie de dimensiune şi volum adept zonei de instalare alese. • Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă. • Verificaţi ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le păstraţi. Hota este dotată cu dibluri de fixare adecvate pentru toţi pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui tehnician specialist pentru a se asigura de calitatea materialelor şi felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susţine gretutatea hotei. Observaţie: Elementele marcate cu simbolul „(*)” sunt accesorii opţionale furnizate doar pentru anumite modele sau care nu sunt prevăzute şi trebuie cumpărate.

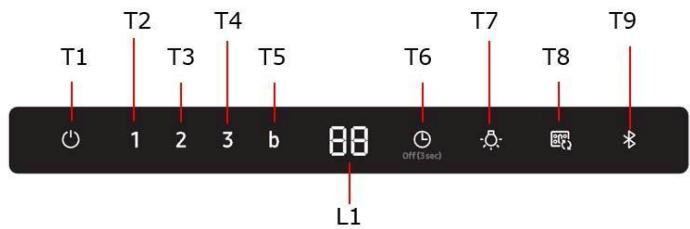

T1. ON/OFF Motor Apăsați butonul T1 pentru a activa viteza implicită (Viteza implicită: Redusă). Apăsaţi din nou, hota revine în standby. T2. Viteză Redusă Apăsaţi butonul T2 pentru a activa viteza redusă. T3. Viteza Medie Apăsaţi butonul T3 pentru a activa viteza medie. T4. Viteză Mare Apăsaţi butonul T4 pentru a activa viteza mare. T5. Viteza Intensivă (Boost) Apăsaţi butonul T5 pentru a activa viteza intensivă (Boost) timp de 5 minute. T6. ON/OFF Timer Apăsaţi butonul Timer pentru a regla timpul de funcţionare. Apăsaţi butonul Timer pentru 3 secunde pentru a dezactiva funcţia Timer. T7. ON/OFF Apăsaţi butonul Luce (Lumină) pentru a aprinde luminile Apăsaţi din nou pentru a le închide. T7. SUNET ON/OFF Țineți apăsat timp de 3 secunde. Sunetul este oprit (Off). Țineți apăsat timp de 3 secunde. Sunetul este pornit (On).

Conectarea (cuplarea) între hotă și plita de gătit Este posibilă conectarea (cuplarea) hotei la o plită de gătit Samsung compatibilă prin tehnologia Bluetooth. După ce ați efectuat conectarea cu o plită de gătit compatibilă, hota se va aprinde în mod automat la „Viteză Redusă"de fiecare dată când se aprinde plita de gătit, pentru a se stinge în mod automat odată cu stingerea plitei de gătit. De asemenea, conectând hota la o plită de gătit compatibilă, este posibilă descărcarea și instalarea aplicației Smart Things pe un dispozitiv mobil, care poate fi utilizată pentru scopurile următoare: • Verificați și setați aprinderea hotei și a luminii, viteza de funcționare și stingerea programată a hotei (temporizator) și "time-up alarm". Pentru mai multe informații privind „descărcarea” și utilizarea aplicației Smart Things pe dispozitivul Dumneavoastră mobil și despre cum să o utilizați pentru controlul hotei, vizitați: • www.samsung.com. T9. Conexiune Bluetooth (Cuplare între hotă și plita de gătit Samsung compatibilă) 1. Apăsați tasta Bluetooth de pe hotă. Indicatorul de pe tastă clipește pentru a indica activarea procesului de cuplare. 2. Apăsați tasta Bluetooth de pe plita de gătit. Indicatorul de pe tastă rămâne aprins pentru a indica terminarea procesului de cuplare, iar pe afișaj se va aprinde simbolul "bt". T9. Deconectare Bluetooth (Resetare) 1. Apăsați și mențineți apăsată timp de 3 sec. tasta T9 de pe hotă. 2. Pe afișaj apare simbolul "bt rt" care indică faptul că deconectarea a fost efectuată. OBSERVAȚIE Pentru o descriere amănunțită a procedurii de conectare, consultați manualul de utilizare a plitei de gătit Samsung compatibilă. Conectivitate automată Conectivitatea automată permite ca, prin Bluetooth, hota să funcționeze în mod sincronizat și rapid cu plita de gătit Samsung compatibilă, după ce a fost executată cuplarea între cele două aparate. Pentru a activa funcția, apăsați tasta Auto Connectivity. Apăsați din nou pentru a dezactiva funcția și a deconecta hota de la plita de gătit. Când hota și plita de gătit sunt conectate, de fiecare dată când se aprinde plita de gătit, la hotă se vor aprinde în mod automat lumina și Viteza Redusă. Viteza și lumina se sting în mod automat odată cu stingerea plitei de gătit. Este posibil să controlați hota prin aplicația Smart Things așa cum a fost descris mai sus.

NK36N5703B*, NK24N5703B* Date determinate în conformitate cu Regulamentul (CE) NR. 1275/2008. Consum de Energie in Modalitatea Standby (W) : 1,90W. Bluetooth Perioada de timp pentru controlarea energiei (min.) : 3 min. Modalitatea

OPRIT Consum de Energie (W) : 0,48W Perioada de timp pentru controlarea energiei (min.) : 3min.

Energie maximă de transmisie Bluetooth OBSERVAȚII Prin prezenta, Samsung Electronics declară că aparatul de tip echipament radio este conform Directivei 2014/53/EU. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă de internet: Declarația de conformitate oficială este disponibilă pe http://www.samsung.com, mergi la Suport > Căutare Produse și introdu numele modelului. Intervalul de frecvență : 2402 MHz ~ 2480 MHz Bluetooth Puterea transmițătorului (Max) :5 dBm Depanare O defecțiune poate apărea datorită unor informații de importanță minoră; această situație poate fi remediată ușor de către dvs. urmând următoarele instrucțiuni. Nu încercați să efectuați niciun fel de reparații dacă următoarele instrucțiuni nu ajută în fiecare caz specific. ATENȚIE Aparatul trebuie reparat exclusiv de către un tehnician de service calificat. Reparații efectuate incorect pot genera un risc considerabil pentru utilizator. Dacă aparatul necesită reparații, vă rugăm să contactați centrul de asistență clienți.

T8. Conectivitate automată ON/OFF 1. Apăsați tasta Auto Connectivity pentru a activa funcția. 2. Viteza hotei și lumina se aprind și se sting în funcție de starea plitei de gătit așa cum a fost descris mai sus. 3. Apăsați din nou pentru a dezactiva funcția.

Control de la Distanță Smart Things App

Conectivitate Automată

X X O O X O O O O Ce ar trebui să fac dacă Hota nu funcționează?

Resetare indicator de saturație filtru • Apăsaţi butonul T1 până când auziți semnalul sonor. • LED-ul 1 (filtru de grăsime) sau LED-ul 2 (filtru de cărbune activ) vor înceta să lumineze intermitent. ON/OFF indicator de saturație carbon Filtru de cărbune activ • Apăsaţi timp de trei secunde butoanele T2 şi T3 pentru a activa (ON) indicatorul de saturație al filtrului de cărbune activ. • Apăsaţi timp de 3 secunde butoanele T2 şi T3 pentru a dezactiva (OFF) indicatorul de saturație al filtrului de cărbune activ.

Ce ar trebui să fac dacă conexiunea Bluetooth nu funcționează?

Siguranța fuzibilă din carcasa cablurilor nu este intactă.

Dacă siguranțele sar de mai multe ori, chemați un electrician autorizat.

Butonul de pornire a fost acționat accidental.

Aparatul este pornit corect.

Panoul de control este contaminat cu obiecte străine sau lichid.

Curățați panoul de control.

A se vedea manualul de utilizare al unei plite Samsung compatibile.

Doar plitele compatibile Samsung pot fi conectate la Hotă prin Bluetooth

Hota este conectată cu un alt aparat electrocasnic.

Dezactivați conexiunea Bluetooth (resetați funcția Asociere T9 timp de 3 sec) și apoi activați din nou conexiunea Bluetooth.

Conexiunea Bluetooth (asociere) nu este stabilă.

Deconectați de la sursa de energie pentru mai mult de 30 secunde. Porniți din nou aparatul. Apoi dezactivați conexiunea Bluetooth și reactivați-o din nou.

PL - Instrukcja montażu i obsługi Symbole zastosowane w niniejszej instrukcji OSTRZEŻENIE Zagrożenia i niebezpieczne czynności, które mogłyby doprowadzić do wypadków lub nawet śmierci.
