Produkttype	Kjøkkenhette (avtrekk eller resirkulering)
Merke	Samsung
Modell	NK24N5703BS / NK24N5703BS/UR
Hovedfunksjoner	3 hastigheter (lav, middels, høy) + intensivhastighet (Boost) 5 min, timer, LED-belysning
Tilkobling	Bluetooth for automatisk tilkobling med Samsung kompatibel platetopp; SmartThings-app
Fettfilter	Metall, kan vaskes månedlig for hånd eller i oppvaskmaskin
Kullfilter	Aktivt, skiftes hver 4. måned (kan ikke vaskes)
Belysning	LED, lang levetid, skiftes kun av teknisk service
Strømforsyning	Spenning tilpasset lokalt nett (se typeskilt), frekvens 50/60 Hz
Strømforbruk standby	1,90 W
Strømforbruk av	0,48 W
Minste installasjonsavstand	50 cm (elektrisk komfyr) / 65 cm (gass eller blandet)
Installasjonsmoduser	Avtrekksversjon (utvendig avtrekk) eller resirkulering (med kullfilter)
Sikkerhet	Automatisk avstenging, ikke flambere under hetten, varme overflater under drift
Rengjøring	Fuktig klut og nøytralt rengjøringsmiddel; unngå slipende midler og alkohol
Reparerbarhet	Reparasjoner av kvalifisert tekniker; LED-pærer kan ikke byttes av brukeren
Standarder	CE, samsvar med WEEE-direktiver, Bluetooth (2402-2480 MHz, maks 5 dBm)
Medfølgende tilbehør	Skruer, festeplugger; kullfilter valgfritt avhengig av versjon

Ofte stilte spørsmål - NK24N5703BS - NK24N5703BS/UR SAMSUNG

Hvordan installere hetten i avtrekksversjon?

For utvendig avtrekk, fjern kullfilteret (hvis til stede). Koble til et avtrekksrør med samme diameter som tilkoblingsflensen. Overhold minimumsavstandene: 50 cm for elektrisk komfyr, 65 cm for gass.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et nøytralt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur. Trekk i fjærhåndtaket for å demontere det.

Når må kullfilteret skiftes?

Det aktive kullfilteret må skiftes hver 4. måned, eller tidligere hvis metningsindikatoren lyser. Det kan verken vaskes eller regenereres.

Hvordan koble hetten til en Samsung kompatibel platetopp via Bluetooth?

Trykk på Bluetooth-knappen (T9) på hetten til lampen blinker. Trykk deretter på Bluetooth-knappen på platetoppen. Når de er sammenkoblet, lyser 'bt'-symbolet på skjermen.

Hva gjør jeg hvis hetten ikke slår seg på?

Sjekk sikringene eller jordfeilbryteren. Forsikre deg om at hetten er ordentlig tilkoblet. Rengjør kontrollpanelet hvis det er væske eller smuss. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Kan jeg bruke hetten med en ekstern timer eller tidsbryter?

Nei, hetten skal ikke kobles til en tidsbryter, timer eller eksternt fjernkontrollsystem. Bruk kun de innebygde kontrollene.

Hvordan stille inn timeren?

Trykk på Timer-knappen (T6) for å stille inn en driftstid. For å slå den av, trykk på nytt eller hold inne i 3 sekunder.

Hvordan aktivere automatisk tilkobling med platetoppen?

Etter Bluetooth-sammenkobling, trykk på Auto Connectivity (T8)-knappen for å aktivere funksjonen. Hetten vil slå seg på automatisk på lav hastighet når platetoppen er i bruk, og slå seg av sammen med den.

Hva betyr blinking av knappene etter en stund?

Det indikerer metning av filtrene. Fettfilterindikatoren (LED 1) blinker for å signalisere behov for rengjøring, og kullfilterindikatoren (LED 2) for utskifting. Trykk på T1 til det høres et lydsignal for å tilbakestille.

Hvordan bytte LED-pærene?

LED-pærene kan ikke byttes av brukeren. Ved feil, kontakt autorisert Samsung-teknisk service.

BRUKSANVISNING NK24N5703BS - NK24N5703BS/UR SAMSUNG

NO Instrukser for montering og bruk

Farer uller usikre handleringer, som kan fore til personskade aller ddo.

PAS PÅ

Farer erller usikre handleringer, som kan fore til elektrisk stød, personskade eller skade på ejendom.

BEMAERK:

Anbefalinger og andre nyttige oplysninger

Produkt er designet, testet og produceret i henhold til:

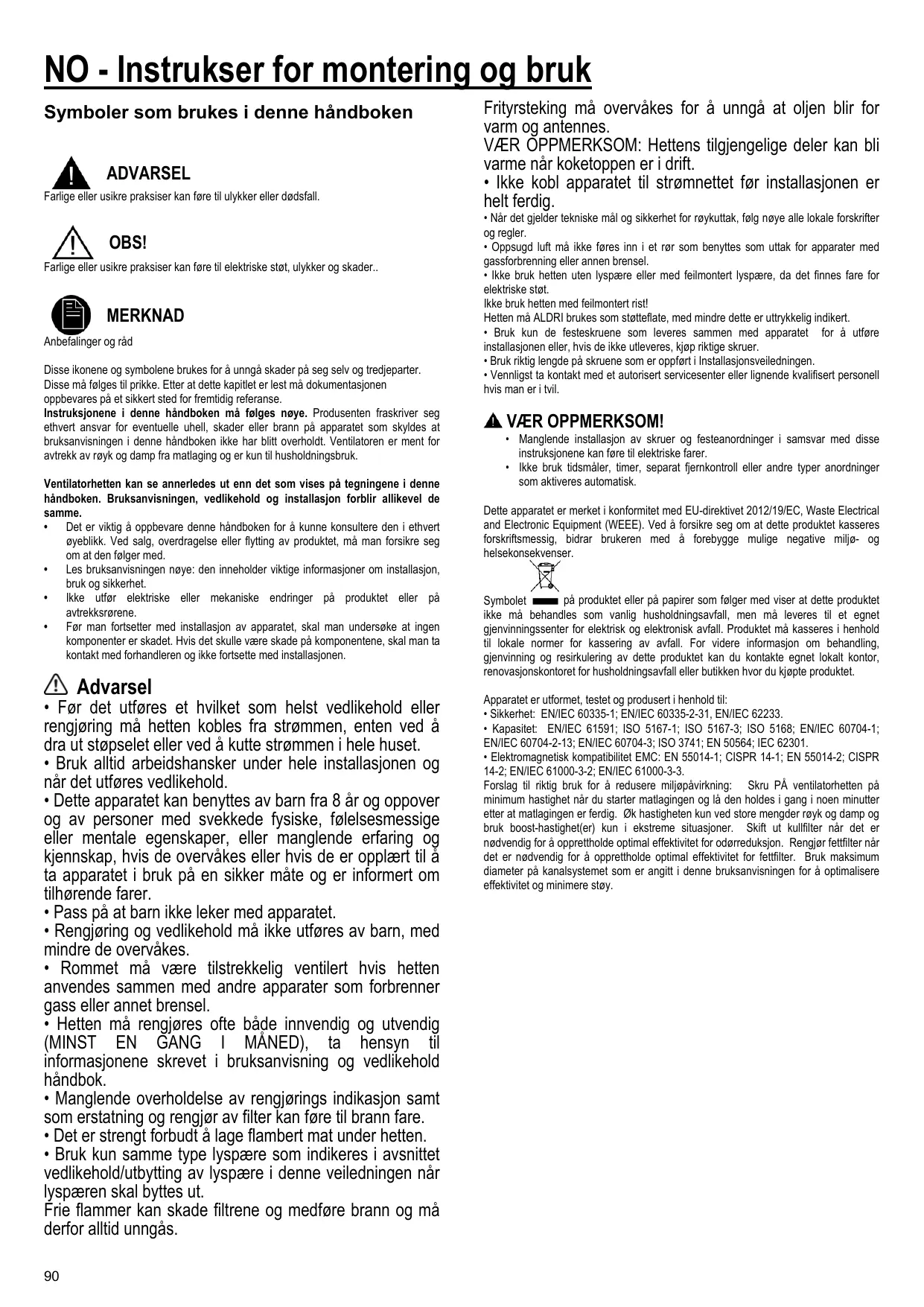

NO - Instrukser for monitoring og bruk

Symboler som brukes i dette handboken

ADVARSEL

Farlige erler usikre praksiser kan fore til ulykker erller dodsfall.

OBS!

Farlige erler usikre praksiser kan fore til elektriske stot, ulykker og skader..

MERKNAD

Anbefalinger ogRAD

Disse ikonene og symbolene brukes for a unnga skader på seg selv og tredjeparter. Disse ma følges til prikke. Etter at dette kapitlet er lest mä dokumentasjonen oppbevares på et sikkert sted for fremtidig referanse.

Instruksjonene i dette handboken på folges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at braupsanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i/DDne handboken. Bruksanvisingen, vedlikehold og installationsjon forblir allikevel de samme.

• Det er viktig øppbevara denne handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelseller flytting avproduktet, ma man forsikre seg om at den ffolger med.
• Les bruksanvisingen nœye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• lkke utfor elektriske eller mekaniske endringer på produitet eller på avtrekksrørene.
• Før man fortsetter med installationsjön av apparatet, skal man undersøke at ingenkomponenter er skadet. Hvis det skulle vare skade på komponentene, skal man takontakt med forhandleren og ikke fortsette med installationsjön.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring ma hetten kobles fra strømmen, enten ved Å dra ut støpselet eller ved Å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installationsjonen og när det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige erler mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til á ta apparatet iBruk på en sikker mæte og er informert om tilhørende farer.
  Pass pà at barn ilke leker med apparatet.
• Rengjöring og vedlikehold pågressive av barn, medindre overvåkes.
• Rommet på vår tilstrekkelig ventiliert,hvis hetten anwendesammenmedandre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjores ofte både innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i braksanvisning og vedlikehold.Handbok.
• Manglende overholdelse av rengjørings indikasjon som som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt á lage flambert mat under hetten.
• Bruk kun samme type lyspaere som indikeres i avsnittet vedlikehold/utbytting av lyspaere i dette veiledningen Near lyspaeren skal byttes ut.
  Frie flammer kan skade filtrene og medføre brann og mær derfor alltid unngas.

Frityrsteking må overvåkes for Å unngå at oljen blir for varm og antennes.

• Ikke kobl apparatet til strømnettefør installationsjonen er helt ferdig.
• När det gjelder tekniske mål og sikkerhet for røykuuttak, følg nøye alle lokale forskritter og regler.
• Oppsugd luft ma ikke fores inn i et rør som benytttes som ottak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærere eller med feilmontert lyspærere, da det finnes fare for elektriske stot.

Ikke bruk hetten med feilmontert rist!

Hetten mä ALDRI brukes som stotteflate, medindre dette er uttrykelig indikert.
- Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasonen aller, hvis de/DDke utleveres, kjop riktige skruer.
- Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.
- Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjone kan fore til elektriske farer.
• Ikke bruk tidsmäler, timer, seperat fjernkontroll erler andre typ erordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved Å forsikre seg om at dette prodktet kasseres forskrittsmessig, bidrar brukeren med Å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produit etter på papirer som følgmer med viser at dette produit mikemå behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet mä kassereres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjæpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkherhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pā minimum hastighet nár du starter matlagingen og lä den holds i gang i noen minutter etter at matlagingen er fertig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvendig for a oppretholde optimal effektivitet for odørreduksjon. Rengjör fetfilter nár det er nødvendig for a oppretholde optimal effektivitet for fetfilter. Bruk maksimum diameter på kanalsystemet som er angitt i dette braupsanvisningen for a optimalisere effektivitet og minimere støy.

Bruksmale

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhatten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflanders.

MERK!

Avlopsroret er seks medlevert, men mA kjopes separat.

Diameteren i avløpsrøret ma tilsvare diameteren på tilstnutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, ma disse fjernes.

Koble ventilatoren til rør og avtrekssapning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksapning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri ære skarpere enn 90^

Unngå drastiske endringer i røretsvtversnitt.

Hvis ventilatoren ønskes brukt i avtrekksversjon på man ta ut kullfilteret fra viften.

Filterversionj

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i/DDne versjonen, er det ndvendig a installere et ekstra filtersystem basert på aktiv t kull.

Installasjon

Minimumsavstanden melfom koketoppen og undersiden av kjokkenventilatoren ma ikke på minde enn 50cm;nar det gjelder elektriske cokeplater og 65cm;nar det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gassokeapparat opererer med en støre avstand, på denne overholds.

*vennligst sjekk lokal lovgivning førinstallasjon.

Elektrisk tilstunning

Nettspenningen ma vare i samsvar med den elektriske spennenin som angis pa typeskitet innate i ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengeling stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten ma varelettigengeling ogssfterinstallasjonen. Hvis det ikke følger med stopsel (direkte kobling til stromnettet), ell stikkontakten selvetterinstallasjonen icke erlett tilgengeling, ma man sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra stromnettet i sitausjonene som oppstär i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produit har passage størrese i forhold til plassen du har valgt Å installere det pà.
• Ta vekk det aktive kullfilteret/de aktive kullfiltre dersom ventilatoren er utstyr med dette/disse. (se ögså tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter Transporten. Ta det i SSA fall ut og ta varre pà det.

Ventilatorhetten er utstyr med festeplugger som passer til de feste vegger/tak. Allikevel er det nadvendig à la en kvalifisert tekniker kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket mä vare sterkt nok til à tale ventilatorhettens vekt.

Merknad: Bestanddeler som er merket med (^*) er enten ekstrautstyr som kun leveres zusammen med enkelte modeller eller deler som mA kjøpes i tillegg.

Vedlikehold

Rengjoring

Til renjoring skal det KUN benytes en klut fuktet med et noytralt renjorigingsmiddel.

VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKAL IKKE BRUKES!

For alle vedlikeholdsinngrep ma det anvendes arbeidshansker.

Fettfilteret

Fig. 11-28

Fanger kokefettpartikler.

Fettfilteret mä rengjøres en gang i帽子en uten bruk av aggressive rengjøringsmidler, for hand eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutmente.

For à demontere fettfilteret m am drain i fjaerhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret mettes etter en mer aller mindre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjores.

I alle tilfeller er det nadvendig a skiffe ut patronen minst hvr 4. maned (eller nár indicatoren for metning av filteret viser at det er nadvendig, hvis det er en sik indicatorpà modellen).

Det kan IKKE vaskes eller benyttes om igjen

Montering

Hekt først kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehändtakene.

Demontering

Fjern kullfilteret ved a dreie kulehandtakene som fester det til ventilatoren 90^

Anskaffelse av karbonfilter

Karbonfilter kan kjopes på nettsiden til Kundestotte erher hos autoriserte Samsung

Servicesenter. Det henvises til informasjonen på siste side i/DDne handboken.

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningsystem basert på LED-teknologi.

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspaerer og tillater en strømsparing på 90% .

Henvend deg til tekniak service nár LED-paere nekal skiftes ut.

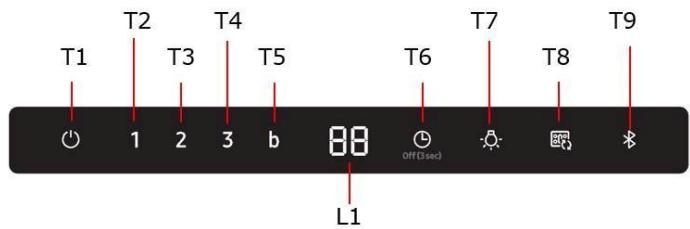

Funksjon

T1. AV/PA Motor

Trykk på tasten T1 for á aktivere standardhastighet (Standardhastighet: Lav).

Trykk igjen for a sette hetten tilbake i stand-by.

T2. Lav hastiget

Trykk pa tasten T2 for a aktivere lav hastighet.

T3. Medium hastighet

Trykk pa tasten T3 for a aktivere medium hastiget.

T4. Høy hastigget

Trykk pâtasten T4 for à aktivere huy hastighet.

T5. Intensiv hastiget (Boost)

Trykk pa tasten T5 for a aktivere intensiv hastigthet (Boost) i 5 minutter.

T6. AV/PA Timer

Trykk på Timer-tasten for a regulere fugksjonstid.

Trykk pa Timer-tasten i 3 sekunder for a sla av Timer-funksjonen.

T7. AV/PA

Trykk pa lys-tasten for a sla pa lysene

Trykk igjen for a sla av.

T7. AV/PA LYD

Trykk i 3 sekunder. Lyden deaktiveres (AV).

Trykk i 3 sekunder. Lyden aktiveres (PÄ).

Forbindelse (kobling) mellom ventilator platetopp

Det er mulig ÅSAMmenkoble ventilatoren med en kompatibel Samsung platetopp via Bluetooth.

Nár这部分 sammenkoblingen er blitt gjennomfør vil ventilatoren automatisk sla seg pa ved Lav hastigth het hilar gang platetoppen slas pa, og vil likeledes sla seg av nár platetoppen slas av.

Nár man kobler ventilatoren til en kompatibel platetopp, kan man LAST ned og installerere mobilappen Smart Things som kan brukes til følgende formål:

• Kontrolere og stille inn tidsinnstilt viftestart, lysinnstlinger, vithehastighet, programmert viftestopp (timer) og "time-up alarm".

For ytterligere informasjon om nedlasting og bruk av appen Smart Things på mobile enheter, og hvordan这部分 brukes til Å styre ventilatoren, henvises det til vå nettside:

www.samsung.com.

T9. Koble til Bluetooth (tilkobling mellom ventilator og Samsung-kompatible platetopper)

1. Trykk på tasten Bluetooth på ventilatoren.
   Tasten vil blinke nár man aktiverer tikkoblingen.
2. Trykk pa tasten Bluetooth pa platetoppen. Tasten vil fortsette a lyse nar tikkoblingen fullfores, og displayet vil vise symbolet "bt".

T9. Koble fra Bluetooth (Reset)

1. Trykk og holdinne tasten T9 pa ventilatoren i 3 sekunder.
2. Displayet viser teksten "bt rt" nár,enheten frakobles.

MERKNAD

For en detaljert gjengivelse av tilkoblingsprosedyren henvises det til braksanvisningen som fulgte med platetoppen.

Automatisk tilkobling

Automatisk tilkobling gjør det enklere à bruke ventilatoren sammen med den Samsung-kompatible platetoppen etter at man har parkoblet de to apparatene.

à aktivere funksjonen brukes tasten Auto Connectivity.

Trykk igjen for a deaktivere funksjonen og koble ventilatoren fra platetoppen.

Nár platetoppen og ventilatoren er koblet sammen vil lyset slå seg på automatisk og viften slå seg på ved Lav hastigkeit hvr gang platetoppen slås på.

Bade ventilatoren og lysene slar seg av automatisk nar platetoppen slas av.

Det er mulig a kontrollere ventilatoren med appen Smart Things som forklart ovenfor.

T8. ON/OFF automatisk tilkobling

1. Trykk på tasten Auto Connectivity for aktivere funksjonen.
2. Ventilatoren og lysene slar seg av og på avhengig av statusen til platetoppen som forklart ovenfor.
3. Trykk igjen på knappen for deaktivere funksjonen.

Ikon i display	Fjernkontroll med Smart Things App	Auto Tilkoling	Ventilator Funksjon
○○○	X	X	O
○○○	O	X	O
○○○	O	O	O

Nullstille filtermetningskontroll

Trykk pa tasten T1 inntil det kan hores et lydsignal.
LED 1 (fettfilter) eller LED 2 (aktiv karonfilter) slutter a blinke.

AV/PA-varsel for filtermetting i aktivt carbonfilter.

Trykk 3 sekunder på tasten T2 og T3 for Å aktivere (PÅ) metningsssignalet for aktivt karonfilter.
Trykk 3 sekunder på tasten T2 og T3 for ä deaktivere (AV) metningsssignalet for aktivt karonfilter.

NK36N5703B*, NK24N5703B*

Data malt i henhold til Direktiv (EC) NO 1275/2008

Bluetooth	Strømkonsum i hvilemodus (W) 1.90W. Tidsperiode for strømstyring (min.): 3 min.
AV-modus	Strømkonsum (W): 0.48W Tidsperiode for strømstyring (min.): 3min.

Bluetooth max effekt transmitter

MERK

Samsung Electronics erkräer herved at radioutstyret samsvarer med Direktiv 2014/53/EU. Den fullstendige teksten til EU samsvarserkläringen finnes på fölgende internettadresse: Offiell samsvarserkläring er tilgengelig på http://www.samsung.com, gā til Support > Search Product Support og tast inn modellnavn.

Bluetooth

Frekvensområde: 2402 MHz ~ 2480 MHz Effekt transmitter Mac): 5dBm.

Feilsøking

En feilfunksjon kan oppsta som føge av små problemer somlett kan løses ved a følgedeisse anvisningene.Det ma ikke foretas reparasjoner erller ingrep his disse anvisingene ikke dekker det aktuelle problemet.

ADVARSEL

Reparasjoner på apparatet på kun utføres av kualifisert teknik servicepersonell. Feilaktige ingrep kan forårsake betydelige risikoor for brukeren. Hvis apparatet har behov for reparasjoner bes man kontakte nærmeste servicesenter.

Problem	Mulig ørsak	Løsning
Hva skal jeg gjøre hvis ventilatoren ikke fungerer?	Sikringen i husets ledningsnett er ikke intakt.	Hvis sikringene:går ofte burde man kontakte en autorisert elektriker.
	Strømknappen er blitt deaktiviert ved et uhell.	Apparatet er korrekt slätt på.
	Kontrollpanelet er tilgriset med fremmedlegemer aller væsker.	Rengjør kontrollpanel.
Hva skal jeg gjøre,hvis Bluetooth-forbindelsen ikke fungerer.	Det henvises til手腕boken til en kompatibelSamsung platetopp.	Kun SamsungCompatibleplatetopper kan kobles tilventilatoren via Bluetooth.
	Ventilatoren er tilkoblet med andre apparater.	Foreta frakoblig av Bluetooth-forbindelsen (Reset av parkoblig,T8+T9 i 3 sek) og aktiver deretterBluetooth-tilkoblingen igjen.
	Bluetooth-forbindelse(parkoblig) ikke stabil.	Kutt strømmen i mer enn 30 sekunder. Start deretter apparatet på nytt. Foreta en deaktivierung ogreactivering av Bluetooth-forbindelsen.

Varningsforeskrifter

T9. Bortkoppling av Bluetooth (Reset)
