NK24N5703BS - NK24N5703BS/UR - Exaustor de cozinha SAMSUNG - Manual de utilização gratuito

Tipo de produto	Exaustor (extração ou recirculação)
Marca	Samsung
Modelo	NK24N5703BS / NK24N5703BS/UR
Funções principais	3 velocidades (baixa, média, alta) + velocidade intensiva (Boost) 5 min, temporizador, iluminação LED
Conectividade	Bluetooth para conexão automática com placa de cozimento Samsung compatível; aplicativo SmartThings
Filtro de gordura	Metálico, lavável mensalmente à mão ou na máquina de lavar louça
Filtro de carvão	Ativo, substituição a cada 4 meses (não lavável)
Iluminação	LED, vida útil prolongada, substituição apenas por serviço técnico
Alimentação elétrica	Tensão adequada à rede local (ver placa de características), frequência 50/60 Hz
Consumo em espera	1,90 W
Consumo desligado	0,48 W
Distância mínima de instalação	50 cm (fogão elétrico) / 65 cm (gás ou misto)
Modos de instalação	Versão extração (evacuação externa) ou recirculação (com filtro de carvão)
Segurança	Desligamento automático, não flamejar sob o exaustor, superfícies quentes durante o funcionamento
Limpeza	Pano úmido e detergente neutro; evitar produtos abrasivos e álcool
Reparabilidade	Reparos por técnico qualificado; lâmpadas LED não substituíveis pelo usuário
Normas	CE, conformidade com as diretivas WEEE, Bluetooth (2402-2480 MHz, máx. 5 dBm)
Acessórios fornecidos	Parafusos, buchas de fixação; filtro de carvão opcional conforme versão

Perguntas frequentes - NK24N5703BS - NK24N5703BS/UR SAMSUNG

Como instalar o exaustor na versão extração?

Para evacuação externa, remova o filtro de carvão (se presente). Conecte um duto de evacuação com o mesmo diâmetro do flange de conexão. Respeite as distâncias mínimas: 50 cm para fogão elétrico, 65 cm para gás.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com detergente neutro ou na máquina de lavar louça em baixa temperatura. Puxe a alça de mola para desmontá-lo.

Quando substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 4 meses, ou mais cedo se o indicador de saturação acender. Não pode ser lavado nem regenerado.

Como conectar o exaustor a uma placa de cozimento Samsung compatível via Bluetooth?

Pressione o botão Bluetooth (T9) no exaustor até o indicador piscar. Em seguida, pressione o botão Bluetooth na placa de cozimento. Uma vez pareado, o símbolo 'bt' acende no visor.

O que fazer se o exaustor não ligar?

Verifique os fusíveis ou o disjuntor. Certifique-se de que o exaustor esteja bem conectado. Limpe o painel de controle se houver líquidos ou sujeira. Se o problema persistir, contacte um técnico qualificado.

Posso usar o exaustor com um temporizador externo ou programador?

Não, o exaustor não deve ser conectado a um programador, temporizador ou sistema de controle remoto externo. Use apenas os comandos integrados.

Como ajustar o temporizador?

Pressione o botão Temporizador (T6) para definir um tempo de funcionamento. Para desligá-lo, pressione novamente ou mantenha pressionado por 3 segundos.

Como ativar a conexão automática com a placa de cozimento?

Após o pareamento Bluetooth, pressione o botão Auto Connectivity (T8) para ativar a função. O exaustor ligará automaticamente em baixa velocidade quando a placa de cozimento estiver em funcionamento e desligará com ela.

O que significa o piscar dos botões após certo tempo?

Indica a saturação dos filtros. O indicador do filtro de gordura (LED 1) pisca para sinalizar a limpeza necessária, o do filtro de carvão (LED 2) para a substituição. Pressione T1 até o sinal sonoro para reinicializar.

Como substituir as lâmpadas LED?

As lâmpadas LED não são substituíveis pelo usuário. Em caso de defeito, contacte o serviço técnico autorizado da Samsung.

MANUAL DE UTILIZADOR NK24N5703BS - NK24N5703BS/UR SAMSUNG

PT Instruções para instalação e'utilisation

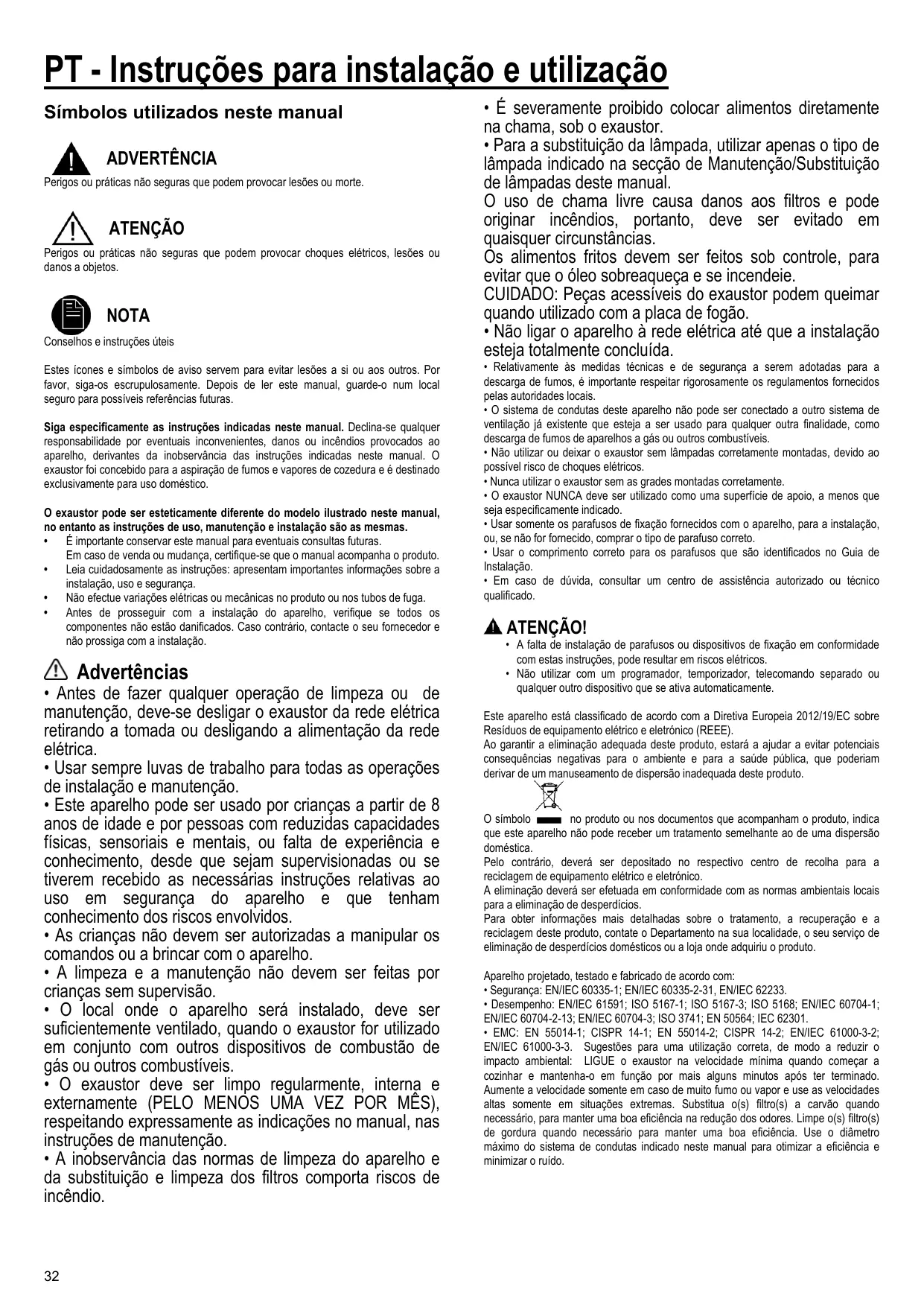

PT - Instruções para instalação e'utilização

Símbolos realizados nestemanual

ADVERTÉNCIA

Perigos ou prácticas não seguras que podem provocar lesões ou morte.

ATENÇÃO

Perigos ou praticas não seguras que podem provocar choques electricos, lesões ou danos a objetivos.

NOTA

Conselhos e instruções úteis

Estes icones e sintolos de avis servem para evitar lesões a si ou eles outros. Por favor, siga-os escrupulosamente. Depois de ler estemanual, guarde-o num local seguro para possiveis referenciauras.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho,derivantes da inobservência das instruções indicadas neste manual.O exaustor foi concebido para a aspiração de fumes e vapores de cozedura e é destinado exclusivamente para uso dométrico.

O exaustor pode ser esteticamente Differente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as vezes.

• É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certifique-se que omanual acompanha o produits.
• Leia cuidadosamente as instruções:apurçamimportantes informações sobre a instalação, uso e segurarca.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurará do aparecido e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em?).
  em?).
  gás ou!).
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutençao/Substituição de lâmpadas destemanual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizescdo a placacde fogao.

• Não ligar o aparecido à rede electrica às esqueça a instalação esteja totalmente conclusão.

• Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conduitas deste aparelho não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer other finalidade, como descarga de fumes de aparelhos a gás ou outros combustíveis.
• Não utilizez ou deixar o exaustor sem lâmpadas corretemente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoio, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não fornownce, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvara, consulutar um centro de assistencia autorizada ou专业技术ual.

ATENÇAÖ!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.
• Não utilizes com um programador, temporizador, telecomando分开ou ou qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está classificado de Accordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamentoétrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que accompanying o produit, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperricos domesticos ou a loja quando adquiriu o produit.

Aparelho projetado, testado e fabricado de accordo com:

• Segurancia: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por mais elesculosimentos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvalo quando necessario, para manter uma boa eficciencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo do Sistema de conduitas indicado nesthe manual para optimizar a eficiencia e minimizar o ruido.

Uso

O exaustor foi concebido para a aspiracao de fumes e vapores de cozedura e destinase exclusivamente para uso domestico.
O exaustor é fabricado para ser utilizes na versão aspirante, com exaustão externo do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAO!

Se o exaustor foridotado defiltrados de carvaao ativo,estes deverao ser retirados. Conectar o exaustor ao tsubos e orificios de descarga da parede com diametro equivalente à saida de ar (falange de uniao).
O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuicao do desempinho de aspiracao e um drastico aumento do ruido. Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com comprimento não inferior ao indicado.

! Utilizar um tubo conductor com o menor número posível de curvas (ângulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).

Se desejar usar como versusão para Extração, remove o FILTER de carvão da coifa.

Versão recirculacao

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.
Para usar o exaustor esta versus é necessário instalar umsystema de filtragem adicional à base de carvãoativado.

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás específarem uma distência maior, delve-se levar em conta esta indicatoração.
*consulte os regulamentos locais antes de proceder à instalação.

Conexão eletrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo deposita sua instalacao. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona acessível, mesmo deposita sua instalacao, aplicar um interruptor bipolar, em conformidade com a normala que assegure a desconhecao completenessa rede nas condições da categoria de sobretensão I1I, de acordo com as regras de instalação.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verificar o seu funciona, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência técnica.

Montagem

Antes de.iniciar a instalacao:

• Verificar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtro/s de carvão"Ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizez o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafudos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Nota: As partes sinalizadas com o símbolo " (*) " são acessórios.optionais fornecidos apenas em某些 models ou optionais não fornecidos, a serem comprados

Manutenção

Limpeza

Para todas as operações de manutenção,utilizar luvas de trabalho.

Filtro antigordura

Fig. 11-28

Capta as particulas de gordura provenrientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.
O filtró poder lavadomanualmente ou naquina de lavarLouca a baixas temperataserecomumciclo breve.
O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça, mas as suas caracteristicas de filtracao não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 27

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvão activado se verifica après um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituiro o cartucho no maior cada 4 meSES (ou quando o Sistema de indicatorá daaturação dos filtros - se previsto no Modelo que se possui - indicar esta necessidade).

NÃO pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtrlo de carvão ativo, primo na parte de trás da linguela metalíca do exaustor e(before na parte dienteira com osinous botões.

Desmontagem:

Remova o filtrlo de carvão ativo rodando 90^ os botões que o fixam ao exaustor.

Substituição das lampadas

O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lampadas tradicionais e economizam 90% de energiaétrica.

Para substituir,contactar o service de assistencia的技术ica.

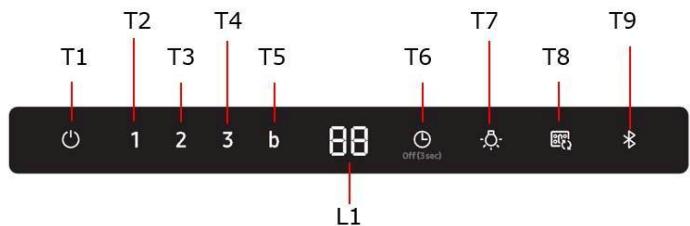

Funcionamento

T1. ON/OFF Motor

Pressionar a tecla T1 para ativar a velocidade predefinida (Velocidade predefinida: baixa).

Pressionar novamente, para o exaustor regressar ao modo stand-by.

T2. Velocidade Baixa

Pressionar tecla T2 para ativar a velocidade baixa.

T3. Velocidade Media

Pressionar a tecla T3 para ativar a velocidade média.

T4. Velocidade Alta

Pressionar a tecla T4 para ativar a velocidade alta.

T5. Velocidade Intensiva (Boost)

Pressionar tecla T5 para ativar a velocidade intensiva (Boost) por 5 minutos.

Pressionar a tecla Luz para acender as luzes.

Pressionar nowamente para apagá-las.

T7. ON/OFF SOM

Pressionar por 3 segundos. O som é desativado (OFF).

Pressionalr por 3 segundos. O som é ativado (ON).

Ligação (acoplamento) entre exaustor e placá de cozinha

É possévil ligar (acoplar) o exaustor a una plaza de cozinha Samsung compatible através da technologia Bluetooth.

Depois de efetuar a ligation com uma placac de cozinha compativel, o exaustor acende-se automaticamente na Velocidade Baixa sempre que se acende a placac de cozinha, desligando-se automaticamente quando se desiga a placac de cozinha.

Além disso, ao ligar o exaustor a uma placá de cozinha compatível, é possível descarregar e instalar num dispositivo molev a aplicação "Smart Things" e utilizes-a para os següentes fins:

• Vericar e configurar o acendimento do exaustor e da luz, a velocidade de funciona o desigamento programado do exaustor (temporizador) e o "time-up alarm".

Para mais informações relativamente ao "download" e uso da aplicação Smart Things no seu dispositoivo móvil e sobre como utilizes-a para o controlo do seu exaustor, visitor:

www.samsung.com.

T9. Ligação Bluetooth (Acoplamento entre exaustor e placá compativel Samsung)

1. Pressionar a tecla Bluetooth no exaustor.
   O indicator na tecla piscaindicando ativação doprocesso de acoplamento.
2. Pressionar a tecla Bluetooth na placá de cozinha. O indicator na tecla permanece acesso indicando o final do processo de acoplamento, no display acende-se o símbolo "bt".

T9. Desconexão Bluetooth (Reset)

1. Pressionar e manter pressionada por 3 seg. a tecla T9 no exaustor.
2. No display surge "bt rt" indicando que foi executada a desconexão.

NOTA

Para uma descrição detolvimento do procedimento de ligaçao, consultar o manual de uso da placac de cozinha Samsung compativel.

Conectividade automática

A conectividade automática permite fazer functional em sintonia e rapidamente, atraves de Bluetooth, o exaustor e uma placar de cozinha Samsung compativel,(before de executar o acoplamento entre osinous aparelhos.

Para ativar a funcao, pressionar a tecla Auto Connectivity.

Pressional novamente para desativar a funcao e desligar o exaustor da placac de cozinha.

Com o exaustor e a plac de cozinha ligados, sempre que se acende a plac de cozinha, no exaustor acende-se automaticamente a luz e a Velocidade Baixa".

Velocidade e luz desligam-se automaticamente com o desligamento da placar de cozinha.

É possível controlar o exaustor com a aplicação Smart Things tal como acima descrito.

T8. Conectividade automática ON/OFF

1. Pressionar a tecla Auto Connectivity para ativar a funcao.
2. A velocidade do exaustor e a luz acendem-se e desligam-se com base no estado da placac de cozinha, tal como acima descririto.
3. Pressionar novamente para desativar a funcao.

Ícone do Visor	Comando à distência através da Aplicação Smart Things	Conectividade Automática	Função Exaustor
	X	X	O
	O	X	O
	O	O	O

Reset do indicator de saturação do filtró

• Pressionar tecla T1 até ouvir o sinal sonoro.
• O LED 1 (filtro antigorduras) ou o LED 2 (filtro de carvão ativo)aretham de piscar.

ON/OFF indicator de saturação do FILTER de carvão ativo

• Pressionar durante 3 segundos a tecla T2 e T3 para ativar (ON) o indicator de saturacao do FILTER de carvao ativo.
• Pressionar durante 3 segundos a tecla T2 e T3 para desativar (OFF) o indicator de saturação do FILTER de carvão ativo.

NK36N5703B*, NK24N5703B*

Dados determinados de acordo com a Regulamentação (EC) NO 1275/2008.

Bluetooth	Consumo enerétrico no modo Stand-by (W): 1,90 W.Período de tempo para a gestão de energia (min.): 3 min.
Modo Off	Consumo enerétrico (W): 0,48 WPeríodo de tempo para a gestão de energia (min.): 3 min.

Potência max de transmissão do Bluetooth

OBS.

A Samsung Electronics declara aque que o aparecido de tipo equipamento de rádio está em conformidade com a Diretiva 2014/53/EU. O texto completeness da交代ação de conformidade da UE está disponible no segunte endereço da internet: A Declaração de conformidade oficial pode ser encontrar em http://www.samsung.com; acesse Suporte > Pesquisar Suporte de Produto e insira o nome do modelo.

Bluetooth

Faixa de frequência: 2402 MHz ~ 2480 MHz Potência de transmissão (Máx): 5 dBm

Resolução de problemas

Uma falha pode ser o resultado de uma informação menor que você pode corrigir por si é como a ajuda das instruções a seguir. Não tente realizar reparos adioníais se as instruções a seguir não ajudarem em cada caso spécifique.

ADVERTÉNCIA

Os reparos no aparecido so devem ser realizados por um专业技术e de manutenção qualificado. Reparos realizados de maneira impropriária podem resultar em riscos consideraveis para o 用户. Se o aparecido exigir reparos, entre em conta com seu centro de atendimento ao consumidor.

Problema	Possível causa	Solução
O que devo fazer se a coífa não funciona?	O fusível na fiação da casa não está intacto.	Se os fusíveis dispararem various vezes, entre em conta com um eletricista autorizzato.
	O botão Liga/Desliga foi pressionado acidentalmente.	O aparecido devê estar inadequamente ligado.
	O poinel de controle está contaminado por corpos estranhos ou liquido.	Limpe o poinel de controle.
O que devo fazer se a conexão Bluetooth não estiver funciona?	Veja o manual do usoário de um fogão Samsung compatível.	Sente foggões Samsung compatíveis podem se conectar à coífa via Bluetooth.
	A coífa está connectada à outro electrodômétrico.	Ative a desconexão do Bluetooth (Reset de emparelhamento, T9 pr 3 seg) e, em seguida, ative o processo de conexão do Bluetooth novamente.
	A conexão (emparelhamento) Bluetooth não está estável.	Desconnecte a alimentação por um periodo superior a 30segundos. Em seguida, ligue o aparhoadNovamente. Então, ative adesconção do Bluetooth e ative o processo de conexão do Bluetooth novamente.
