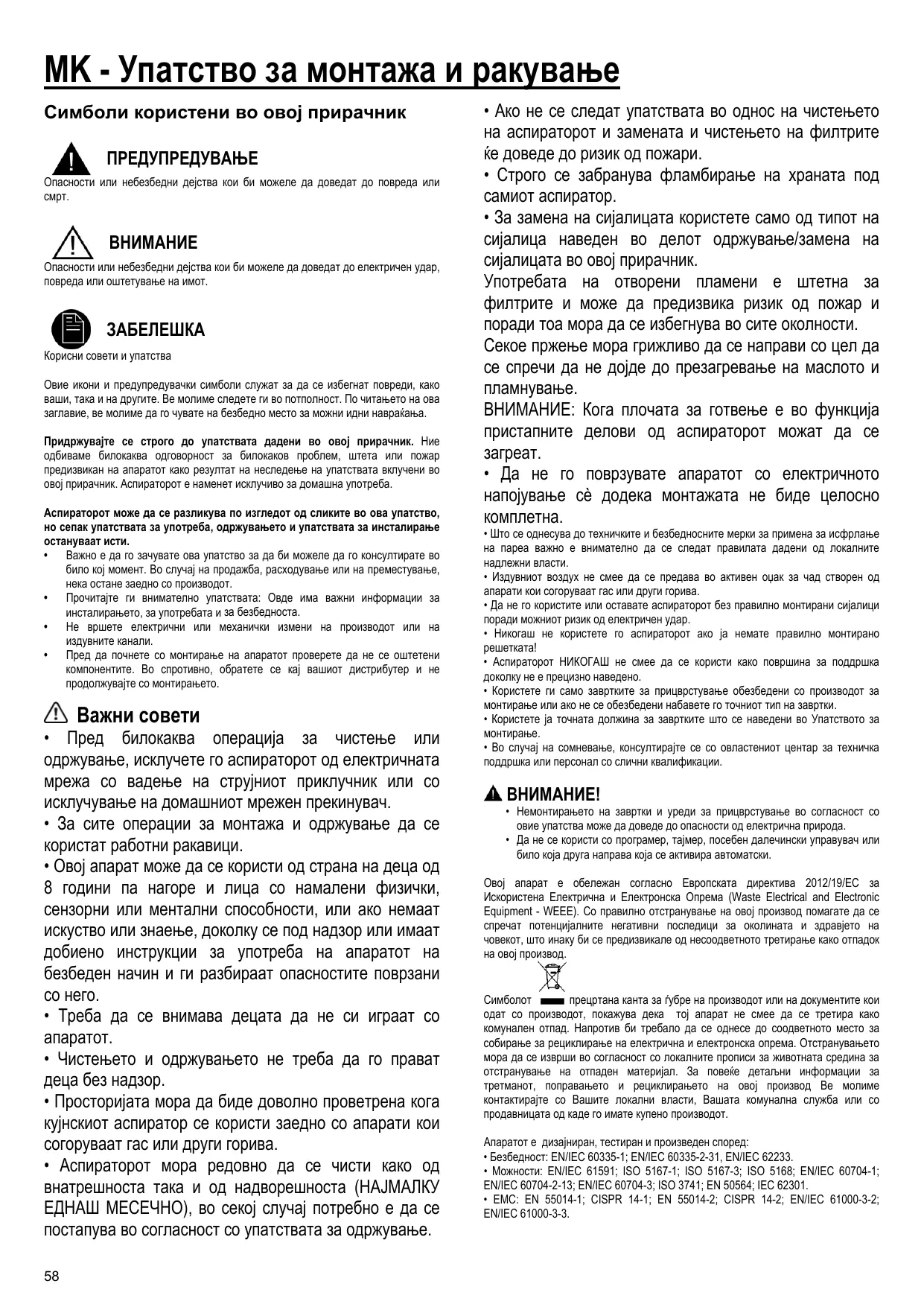

MK - Упатство за монтажа и ракување Симболи користени во овој прирачник ПРЕДУПРЕДУВАЊЕ Опасности или небезбедни дејства кои би можеле да доведат до повреда или смрт.

ВНИМАНИЕ Опасности или небезбедни дејства кои би можеле да доведат до електричен удар, повреда или оштетување на имот.

ЗАБЕЛЕШКА Корисни совети и упатства Овие икони и предупредувачки симболи служат за да се избегнат повреди, како ваши, така и на другите. Ве молиме следете ги во потполност. По читањето на ова заглавие, ве молиме да го чувате на безбедно место за можни идни навраќања. Придржувајте се строго до упатствата дадени во овој прирачник. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар предизвикан на апаратот како резултат на неследење на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба. Аспираторот може да се разликува по изгледот од сликите во ова упатство, но сепак упатствата за употреба, одржувањето и упатствата за инсталирање остануваат исти. • Важно е да го зачувате ова упатство за да би можеле да го консултирате во било кој момент. Во случај на продажба, расходување или на преместување, нека остане заедно со производот. • Прочитајте ги внимателно упатствата: Овде има важни информации за инсталирањето, за употребата и за безбедноста. • Не вршете електрични или механички измени на производот или на издувните канали. • Пред да почнете со монтирање на апаратот проверете да не се оштетени компонентите. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

• Пред билокаква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со исклучување на домашниот мрежен прекинувач. • За сите операции за монтажа и одржување да се користат работни ракавици. • Овој апарат може да се користи од страна на деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или ако немаат искуство или знаење, доколку се под надзор или имаат добиено инструкции за употреба на апаратот на безбеден начин и ги разбираат опасностите поврзани со него. • Треба да се внимава децата да не си играат со апаратот. • Чистењето и одржувањето не треба да го прават деца без надзор. • Просторијата мора да биде доволно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива. • Аспираторот мора редовно да се чисти како од внатрешноста така и од надворешноста (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување. 58

• Ако не се следат упатствата во однос на чистењето на аспираторот и замената и чистењето на филтрите ќе доведе до ризик од пожари. • Строго се забранува фламбирање на храната под самиот аспиратор. • За замена на сијалицата користете само од типот на сијалица наведен во делот одржување/замена на сијалицата во овој прирачник. Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар и поради тоа мора да се избегнува во сите околности. Секое пржење мора грижливо да се направи со цел да се спречи да не дојде до презагревање на маслото и пламнување. ВНИМАНИЕ: Кога плочата за готвење е во функција пристапните делови од аспираторот можат да се загреат. • Да не го поврзувате апаратот со електричното напојување сè додека монтажата не биде целосно комплетна.

• Што се однесува до техничките и безбедносните мерки за примена за исфрлање на пареа важно е внимателно да се следат правилата дадени од локалните надлежни власти. • Издувниот воздух не смее да се предава во активен оџак за чад створен од апарати кои согоруваат гас или други горива. • Да не го користите или оставате аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар. • Никогаш не користете го аспираторот ако ја немате правилно монтирано решетката! • Аспираторот НИКОГАШ не смее да се користи како површина за поддршка доколку не е прецизно наведено. • Користете ги само завртките за прицврстување обезбедени со производот за монтирање или ако не се обезбедени набавете го точниот тип на завртки. • Користете ја точната должина за завртките што се наведени во Упатството за монтирање. • Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа. • Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски. Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

прецртана канта за ѓубре на производот или на документите кои Симболот одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детаљни информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот. Апаратот е дизајниран, тестиран и произведен според: • Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина Уклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти(-рите) кога е потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Аспираторот е осмислен за вшмукување на гасови и пареи од готвење и е наменет ислкучиво за домашна употреба. Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на издувниот воздух

Пареата се исфрла на надвор преку една издувна цевка позиционирана на приклучната прирабница.

Издувната цевка не е доставена и таа треба да се купи. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на прстенот за поврзување.

Ако аспираторот е снабден со филтри со активен јаглен, истите треба да се отстранат. Поврзете го аспираторот со цевките и отворите за издувување низ ѕид со дијаметар еднаков со излезот на воздухот (приклучна прирабница). Употребата на издувни цевки и отвори за издувување низ ѕид со помал дијаметар ќе предизвика намалување на брзината на всмукување и драстично зголемување на бучавата. Поради тоа се одбива билкокава одговорност које е последица на тоа. ! Користење на цевка подолга од неопходниот минимум. ! Користење на цевка со што е можно помал број на кривини (максимален агол на кривината: 90°). ! Избегнувајте драстични промени на пресекот на цевката. Ако сакате да ја користите опцијата за издувно, ве молиме отстранете го филтерот за јаглен на аспираторот.

Варијанта со филтрирање Всмуканиот воздух се ослободува од мастите и се деодорира пред повторно да се упати назад во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за филтрирање на база на активни јаглени.

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50cm за електричните апарати за готвење и 65cm за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа. *прверете ја локалната регулатива пред инсталација.

Приклучување на електрична енергија Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

Пред да се почне со монтирањето: • Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање. • Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Тој/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање. • Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример ќесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го. Аспираторот оди заедно со парчиња за прицврстување пригодни за поголемиот дел од ѕидови/тавани. И покрај тоа потребно е да побарате објаснување од квалификуван техничар за да ви потврди за прикладноста на материјалите според видот на ѕидот/таванот. Ѕидот/таванот треба да биде доволно цврст за да ја издржи тежината на аспираторот. Забелешка: Додатоците означени со симболот "(*)" се факултативен додатен прибор кои се вклучени само во неколку модели, а ако не се вклучени во моделот треба да се набават.

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти.НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ. Не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ! За сите дејства на одржување користете ракавици.

Fig. 11-28 За собирање на масните состојки од пареата од готвењето. Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал. Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата но неговите карактеристики за филтрирање воопшто не се менуваат. За да го извадите филтерот за масти повлечете го забецот за откопчување.

Филтер со активен јаглен (Само за Варијанта со филтрирање)

Бр. 27 За собирање на непријатните мириси од пареата од готвењето . Заситувањето на филтерот на јаглен настапува по повеќе или помалку продолжена употреба во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај потребно е да се замени патронот најмногу на секои четири месеци (или кога системот за прикажување на заситеноста на филтрите - ако оди заедно со моделот што го имате- ја покажува оваа потреба). НЕ може да се пере или обновува. Монтирање Прикачете го филтерот со активен јаглен прво од назад на металното јазиче од аспираторот а потоа од напред со двете копчиња. Демонтирање Извадете го филтерот со активен јаглен со вртење за 90° на копчињата што го прицврстуваат на аспираторот. Купување на јаглен филтер Јаглениот филтер може да се купи на веб-страната на Сервис Службата или во Сервис Центарот на Samsung. Посочете ги информациите кои се прикажани на последната страница од овој прирачник.

Замена на сијалиците Аспираторот е опремен со систем за осветлување базиран на технологијата на LED диода. LED светилките гарантираат оптимално осветлување, имаат околу 10 пати подолг век од традиционалните светилки и овозможуваат заштеда на електрична енергија и до 90%. За нивната замена обратете се на службата за техничка поддршка.

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран. Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Т1. ON / OFF Мотор Притиснете го копчето T1 за да ја активирате стандардната брзина (стандардна брзина: Ниска). Притиснете го повторно, аспираторот се враќа на stand-by. Т2. Ниска брзина Притиснете го копчето Т2 за активирање на ниската брзина. Т3. Средна брзина Притиснете го копчето Т3 за активирање на средната брзина. Т4. Висока брзина Притиснете го копчето T4 за активирање на високата брзина.

Автоматско поврзување Автоматско поврзување овозможува да работи беспрекорно и брзо, преку Bluetooth, Samsung компатибилната плоча за готвење и аспираторот, откако ќе ги спарите двата уреди. За да ја активирате функцијата, притиснете го копчето Auto Connectivity. Притиснете повторно за да ја деактивирате функцијата и исклучете го аспираторот од плочата за готвење. Кога аспираторот и плочата за готвење се поврзани, секој пат кога ќе се вклучи плочата за готвење, светлото "Low Speed" се вклучува автоматски на аспираторот. Брзината и светлината автоматски се исклучуваат кога плочата за готвење се исклучува. Можно е да се контролира аспираторот со апликацијата Smart Things како што е опишано погоре. T8. Автоматско ON / OFF поврзување 1. Притиснете го копчето Auto Connectivity за да ја активирате функцијата. 2 Брзината на аспираторот и светлата се вклучуваат и исклучуваат според статусот на плочата за готвење како што е опишано погоре. 3. Притиснете повторно за да ја деактивирате функцијата.

T5. Интензивна брзина (Boost) Притиснете го копчето T5 за активирање на интензивната брзина (Boost) 5 минути. Т6. Вклучување / исклучување на тајмерот Притиснете го копчето Тајмер за да го регулирате времето на работа. Притиснете го копчето Тајмер 3 секунди, за да ја исклучите функцијата на тајмерот. T7. ON / OFF Притиснете го копчето за светлината да ги вклучите светлата Притиснете повторно за да ги исклучите. T7. ON / OFF ЗВУК Притиснете 3 секунди. Звукот се исклучува (OFF). Притиснете 3 секунди. Звукот се вклучува (ON). Поврзување (спојување) помеѓу аспираторот и плочата за готвење Можно е да го поврзете (споите) аспираторот со компатибилна плоча на Samsung со Bluetooth технологија. Откако ќе се поврзете со компатибилна плоча за готвење, аспираторот автоматски ќе се вклучи на "ниска брзина" секој пат кога ќе ја вклучите плочата за готвење, за автоматски да се исклучи кога ќе се исклучи плочата за готвење. Понатаму, со поврзување на аспираторот со компатибилна плоча за готвење, можете да ја превземете и инсталирате апликацијата Smart Things на мобилниот уред и да ја користите за следните цели: • Проверете ги и поставете ги аспираторот и светлata, работната брзина и програмираното исклучување на аспираторот (тајмер) и "алармот за време". За повеќе информации за "превземањето" и користењето на апликацијата Smart Things на Вашиот мобилен уред и како да го користите за контрола на вашиот аспиратор, посетете го: • www.samsung.com. T9. Bluetooth конекција (спојување помеѓу аспираторот и Самсунг компатибилната плоча) 1. Притиснете го копчето Bluetooth на плочата. Индикаторот на копчето трепка за да го означи активирањето на процесот на спојување. 2. Притиснете го копчето Bluetooth на плочата за готвење. Индикаторот на копчето останува запален за да го означи крајот на процесот на спарување, симболот "bt" свети на екранот. T9. Bluetooth исклучување (Reset) 1. Притиснете и задржете го 3 сек. копчето T9 на аспираторот. 2. На екранот се појавува "bt rt" за да се покаже дека е исклучен. ЗАБЕЛЕШКА За детален опис на постапката за поврзување, погледнете во упатството за употреба на компатибилната плоча за готвење Samsung.

Далечински управувач од Smart Things App

Автоматско поврзување

Функција на аспираторот

Ресетирање на индикаторот за презаситеност на филтерот • Притиснете го копчето T1 сè до звучниот сигнал. • LED 1 (филтер за маснотии) или LED 2 (филтер со активен јаглен) ќе престанат да трепкаат. ON / OFF индикатор за презаситеност на филтерот со активен јаглен • Притиснете 3 секунди на копчето T2 и T3 за активирање (ON) на индикаторот за заситеност на филтерот со активен јаглен. • Притиснете 3 секунди на копчето T2 и T3 за да го исклучите (OFF) индикаторот за заситеност на филтерот со активен јаглен.

NK36N5703B*, NK24N5703B* Податоци определни според Регулативата (EC) NO 1275/2008. Standby-режим Потрошувачка на енергија (W) : 1.90W. Bluetooth Временски период за менаџмент на енергија (мин.) : 3 мин. Потрошувачка на енергија (W) : 0.48W Off Режим Временски период за менаџмент на енергија (мин.) : 3 мин. Bluetooth максимална моќност на предавателот ЗАБЕЛЕШКА Со ова, Samsung Electronics, изјавува дека уредот за радио опрема е во согласност со Директивата 2014/53 / EU. Целосниот текст на декларацијата за сообразност на ЕУ е достапна на следната интернет адреса: Официјалната Декларација за усогласеност може да се најде на http://www.samsung.com, одете во Поддршка> Поддршка за производи за пребарување и внесете го името на моделот.

Фреквентен опсег: 2402 MHz ~ 2480 MHz Bluetooth Моќ на предавател (Максимум) :5 dBm

Решавање на проблеми Дефект може да резултира од помали информации што можете да ги исправите со помош на следните инструкции. Немојте да се обидувате на понатамошни поправки ако следните инструкции не помагаат во секој конкретен случај. ПРЕДУПРЕДУВАЊЕ Поправките на апаратот треба да ги врши само квалификуван сервисен техничар. Неправилно извршените поправки може да резултираат со значителен ризик за корисникот. Ако вашиот апарат треба да се поправи, ве молиме контактирајте го центарот за услуги на клиентите.

Што треба да направам ако Аспираторот не работи?

Што да правам ако Bluetoothповрзувањето не работи.

Осигурувачот во домот не е недопрен.

Ако осигурувачите се активираат неколку пати, јавете се кај овластен електричар.

Копчето за напојување беше случајно активирано.

Апаратот е правилно вклучен.

Контролната плоча е загадена со предмети или течност.

Исчистете го контролниот панел.

Погледнете го упатството за употреба на компатибилна Samsung плоча.

Само компатибилна Samsung плоча може да се поврзе со аспираторот преку Bluetooth

Аспираторот е поврзан со друг апарат.

Активирајте го Bluetoothотклучувањето (ресетирајте го спарувањето, T9 за 3 сек.), а потоа повторно активирајте го процесот за поврзување со Bluetooth.

Bluetoothповрзувањето (спарување) не е стабилно.

Исклучете го кабелот за повеќе од 30 секунди. Потоа рестартирајте го апаратот. Потоа активирајте го прекинот на Bluetooth и повторно активирајте го процесот за поврзување со Bluetooth.
