NAVODILA ZA UPORABO Erika 70 Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VÝSTRAHA

i. V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo znakov 262
2 Podatki o proizvodu 262
2.1 Podatki o proizvajalcu 262
2.2 Oznaka stroja 262
2.3 Tehnični podatki 263
2.4 Emisije 264
2.5 Dobavni obseg 264
2.6 Varnostna oprema....265
2.7 Namenska uporaba....265
2.8 Preostalo tveganje....265
3 Splošni varnostni napotki za električna orodja 265
4 Varnostni napotki za namizne krožne žage....266
4.1 Varnostni napotki v zvezi z zaščitnimi pokrovi 266
4.2 Varnostni napotki za postopke žaganja....266
4.3 Povratni sunek - vzroki in ustrezni varnostni napotki ....267
4.4 Varnostni napotki za upravljanje namiznih krožnih žag....267
5 Specifična varnostna pravila 268
5.1 Delovno območje....268
5.2 Napotki za vzdrževanje in servisiranje 269
6 Opremljanje / nastavitev....269
6.1 Postavitev / transport....269
6.2 Omrežna priključitev 270
6.3 Zgornji zaščitni pokrov....270
6.4 Sesanje ostružkov 270
6.5 Izbira lista žage 270
6.6 Zamenjava lista žage 271
6.7 Cepilni klin 271
6.8 Uporaba kot vlečna žaga pod rezalno površino 272
6.9 Uporaba kot namizna krožna žaga....272
6.10 Čiščenje filtrov 273
7 Obratovanje....273
7.1 Prevzem v obratovanje....273
7.2 Vklop in izklop 273
7.3 Luč....273
7.4 Izbira števila vrtljajev 273
7.5 Zaščita pred preobremenitvijo 274
7.6 Nastavitev globine reza 274
7.7 Potopni rezi 274
7.8 Nastavitev za poševne reze 274
7.9 Večfunkcijski omejevalnik (dobavni obseg Erika 85 Ec) 274

7.10 Univerzalni omejevalnik (dobavni obseg Erika 70)....274
7.11 Uporaba kot vzporedni omejevalnik 275
7.12 Uporaba kot prečni in jeralni omejevalnik....276
8 Servisiranje in vzdrževanje....276
8.1 Preverjanje varnostne opreme 276
8.2 Nega stroja 276
8.3 Skladiščenje 276
9 Odprava motenj....277
10 Poseben pribor 279
11 Risba razstavljenega stanja in seznam nadomestnih delov 279

1 Pojasnilo znakov

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

Erika 70: Št. art. 972001, 972020, 972021

Erika 85: Št. art. 971901, 971920, 971921

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218, E-pošta [e-mail]

2.2 Oznaka stroja

Razred zaščite II

CE znak za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Električnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poškodb morate prebrati Navodilo za obratovanje.

Uporabljajte zaščito za sluh in vid

Stroj se označi s tablami na sprednji in hrbtni strani, kot kažeta sl. 1 in 4 (stran 3).

2.3 Tehnični podatki

Erika 70:

Obratovalna napetost		230 V AC
Omrežna frekvenca		50 Hz
Odvzemna moč pri neprekinjenemobratovanju		2250 W
Poraba toka neprekinjeno obratovanje		11,1 A - EU; 9,5 A – CH
Število v praznem teku		2050 - 4300 min ^-1
Globina reza 0°/30°/45°		72/62/50 mm
Vrtljiv sklop za žaganje		-3° - 48°
Premer lista žage maks/min		225/210 mm
Največja debelina osnovnega telesa listažage		1,8 mm
Rezalna širina orodja		2,5 mm
Sprejemna odprtina lista žage		30 mm
Premer priključka za odsesavanje		58 mm
Teža		37,2 kg
Dimenzije:
Velikost mizne plošče		818 x 525 mm
Višina mizne plošče	Noge zložene	413 mm
	Noge razklopljene	891 mm

Erika 85:

Obratovalna napetost		230 V AC
Omrežna frekvenca		50 Hz
Odvzemna moč pri neprekinjenemobratovanju		2500 W
Poraba toka neprekinjeno obratovanje		12,6 A - EU; 9,5 A - CH
Število v praznem teku		2050 - 4300 min ^-1
Globina reza 0°/30°/45°		85/74/60 mm
Vrtljiv sklop za žaganje		-3° - 48°
Premer lista žage maks/min		250/240 mm
Debelina nosilnega telesa lista žage		1,8 mm
Rezalna širina orodja		2,8 mm
Sprejemna odprtina lista žage		30 mm
Premer priključka za odsesavanje		58 mm
Teža		40,0 kg
Dimenzije:
Velikost mizne plošče		915 x 525 mm
Višina mizne plošče	Noge zložene	413 mm
	Noge razklopljene	891 mm

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z DIN EN 62841-3-1 in jih je mogoče uporabiti za primerjavo električnega orodja Erika z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo električnega orodja Erika odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zaščito za sluh, tudi će električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841 ugotovljene vrednosti emisije hrupa znašajo:

Erika 70 Erika 85

Nivo zvočnega tlaka	L_PA = 82,8 dB (A)	L_PA = 91,1 dB (A)
Negotovost K	_PA = 1,0 dB (A) K	_PA = 1,0 dB (A)
Raven zvočne moči L	_PA = 101,4 dB (A) L	_PA = 105,7 dB (A)
Negotovost	K_PA = 1,0 dB (A)	K_PA = 1,0 dB (A)

Vlečna žaga pod rezalno površino Erika 70, kompletna, vsebuje:

1 list krožne žage iz trde kovine ∅ 225 mm, 32 zob
1 cepilni klin (debelina 2,2 mm)
1 zaščitni pokrov s priključkom za odsesavanje
1 univerzalni omejevalnik
1 vpenjalni kos
1 potisna palica
1 gibka cev za odsesavanje
1 razcep (povezava spodnjega in zgornjega priključka za odsesavanje)
1 upravljalno orodje v držalu na stroju
1 navodila za uporabo
1 knjižica "Varnostni napotki"

Vlečna žaga pod rezalno površino Erika 85, kompletna, vsebuje:

1 list krožne žage iz trde kovine ∅ 250 mm, 40 zob
1 cepilni klin (debelina 2,2 mm)
1 zaščitni pokrov s priključkom za odsesavanje
1 multifunkcijski omejevalnik
1 vpenjalni kos
1 potisna palica
1 gibka cev za odsesavanje
1 razcep (povezava spodnjega in zgornjega priključka za odsesavanje)

1 upravljalno orodje v držalu na stroju
1 navodila za uporabo
1 knjižica "Varnostni napotki"

2.6 Varnostna oprema

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogočiti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poškodbe. Ne uporabljajte stroja z manjkajočimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji zaščitni pokrov
• spodnji zaščitni pokrov
• zagozda reže
• list žage (po EN 847-1)
• ustrezna prirobnica lista žage
• čas izteka pod 10 s
• priključek za odsesavanje
• električna varnost ustreza EN 62841-1

- sistem omejevalnikov za varno vodenje obdelovanca

2.7 Namenska uporaba

Vlečna žaga pod rezalno površino Erika je kot namizna krožna žaga in vlečna čelilna žaga primerna izključno za vzdolžno in prečno rezanje masivnega lesa.

Prav tako se lahko obdelujejo ploščni materiali, kot so iverne plošče, panelke in srednje debele vezane plošče (MDF), kot tudi aluminijasti profili in trde umetne mase. Uporabljajte dovoljene liste žage po EN 847-1.

Uporaba v neprekinjenem industrijskem obratovanju ni dovoljena.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Proizvajalec ne odgovarja za kakršno koli škodo, ki bi nastala zaradi takšne druge uporabe; taka uporaba prav tako razveljavlja vse garancijske in jamstvene zahtevke.

Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podjetje Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik tekočega lista žage v območju rezanja.
• Ureznine na ostrih zobeh lista žage pri zamenjavi lista žage.
• Udarec obdelovanca ali delov obdelovanca nazaj.
• Odmet posameznih zob lista žage.
• Dotik delov, ki so pod napetostjo, ko so električni vgradni prostori odprti, ali pa stroj ni odklopljen od omrežja.
• Ogrožanje sluha pri daljšem delu brez zaščite za sluh.
• Alergije, draženje sluznice z lesnim prahom ali mazalnimi snovmi.

3 Splošni varnostni napotki za električna orodja

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe!

Preberite tudi varnostne napotke v priloženi knjižici 070500 »Varnostni napotki« (v skladu s standardom EN 62841-1).

4 Varnostni napotki za namizne krožne žage

4.1 Varnostni napotki v zvezi z zaščitnimi pokrovi

• Zaščitne pokrove pustite montirane. Zaščitni pokrovi morajo biti v brezhibnem delovnem stanju in pravilno montirani. Ohlapne, poškodovane ali nepravilno delujoče zaščitne pokrove je treba popraviti ali zamenjati.
• Za ločilne reze vedno uporabljajte zaščitni pokrov lista žage in cepilni klin. Pri ločilnih rezih, kjer list žage zareže skozi celotno debelino obdelovanca, zaščitni pokrov in druga varnostna oprema zmanjšajo tveganje poškodb.
• Po končanih skritih rezih, kot so prepogibanje, vzdolžno rezanje s prepogibanjem ali utorjenje, cepilni klin ponovno namestite v njegov najvišji končni položaj. Zaščitni pokrov namestite, medtem ko se cepilni klin nahaja v najvišjem zgornjem položaju. Zaščitni pokrov in cepilni klin zmanjšata tveganje poškodb.
• Pred vklopom električnega orodja se prepričajte, da se list žage ne dotika zaščitnega pokrova, cepilnega klina ali obdelovanca. Nenamerni stik teh komponent z listom žage lahko povzroči nevarno situacijo.
• Cepilni klin naravnajte, kot je opisano v teh navodilih za uporabo. Napačni razmiki, pozicija in usmeritev so lahko vzrok za to, da cepilni klin ne more učinkovito preprečiti povratnega sunka.
• Da cepilni klin lahko učinkuje, se mora nahajati v listu žage. Pri rezih v obdelovance, ki so prekratki za poseg cepilnega klina, je slednji neučinkovit. Pod temi pogoji cepilni klin ne more preprečiti povratnega sunka.
• Uporabite list žage, ki ustreza cepilnemu klinu. Da cepilni klin pravilno deluje, se mora premer lista žage prilegati ustreznemu cepilnemu klinu, osnovni list žage mora biti tanjši od cepilnega klina in širina zob večja od debeline cepilnega klina.

4.2 Varnostni napotki za postopke žaganja

- NEVARNOST: Pazite, da s prsti in rokami ne posegate v bližino lista žage ali v območje žaganja. V trenutku nepazljivosti, ali će se spodrsnete, lahko vaša roka zdrsne v smeri lista žage, kar povzroči resne poškodbe.

- Obdelovanec približajte listu žage le v nasprotni smeri vrtenja. Vodenje obdelovanca v isti smeri kot je smer vrtenja lista žage nad mizo lahko povzroči, da se obdelovanec in vaša roka potegneta v list žage.

- Pri vzdolžnih rezih za dovod obdelovanca nikoli ne uporabljajte jeralnega omejevalnika, pri prečnih rezih z jeralnim omejevalnikom pa nikoli ne uporabljajte dodatnega vzporednega omejevalnika za nastavitev dolžine. Sočasno vodenje obdelovanca z vzporednim in jeralnim omejevalnikom poveča verjetnost, da se list žage zagozdi in pride do povratnega sunka.

- Pri vzdolžnem rezanju naj bo obdelovanec vedno v popolnem stiku z vodilom omejevalnika in vedno pritiskajte na obdelovanec med vodilom omejevalnika in listom žage. Uporabite potisno palico, če je razdalja med vodilom omejevalnika in listom žage manjša od 150 mm, in potisni blok, če je razdalja manjša od 50 mm. Tovrstni delovni pripomočki vam pomagajo, da roko držite na varni razdalji od lista žage.

- Uporabljajte le priloženo potisno palico proizvajalca ali tako, ki je bila izdelana po navodilih. Potisna palica poskrbi za zadostno razdaljo med roko in listom žage.

- Nikoli ne uporabljajte poškodovane ali nažagane potisne palice. Poškodovana ali nažagana potisna palica se lahko zlomi in privede do tega, da vaša roka zdrsne v list žage.

- Ne delajte "prostoročno". Za polaganje in vodenje obdelovanca vedno uporabljajte vzporedni ali jeralni omejevalnik. "Prostoročno" pomeni, da obdelovanec podpirate ali vodite z roko namesto z vzporednim ali jeralnim omejevalnikom. Prostoročno žaganje vodi do neusklajenosti, zagozdenja in povratnega sunka.

- Nikoli ne posegajte preko ali okoli vrtečega se lista žage. Prijemanje obdelovanca lahko povzroči nehoten dotik vrtečega se lista žage.

- Dolge in/ali široke obdelovance na koncih in ob straneh mize žage podprite tako, da ležijo vodoravno. Dolgi in/ali široki obdelovanci se z lahkoto prevrnejo preko roba mize žage; to privede do izgube nadzora, zagozdenja lista žage in povratnega sunka.

- Obdelovanec enakomerno vodite. Obdelovanca ne upogibajte, zvijajte ali premikajte vstran. Če

se list žage zagozdi, takoj izklopite električno orodje, izvlecite omrežni vtič in odpravite vzrok zagozdenja. Zagozdenje lista žage v obdelovancu lahko povzroči povratni sunek ali blokiranje motorja.

• Odžaganega materiala ne odstranjujte, medtem ko žaga teče. Odžagan material se lahko zatakne med list žage in in vodilo omejevalnika ali v zaščitni pokrov in, če ga skušate odstraniti, potegne vaše prste v list žage. Preden material odstranite, izklopite žago in počakajte, da se list žage ustavi.
• Za vzdolžne reze na obdelovancih, ki so tanjši od 2 mm, uporabite dodaten vzporedni omejevalnik, ki se stika s površino mize. Tanki obdelovanci se lahko zagozdijo pod vzporednim omejevalnikom in povzročijo povratni sunek.

4.3 Povratni sunek - vzroki in ustrezni varnostni napotki

Povratni sunek je nenadna reakcija obdelovanca na zagozden, zaskočen ali napačno poravnan list žage ali glede na list žage poševno voden rez v obdelovanec, ali će se del obdelovanca zatakne med list žage in vzporedni omejevalnik ali drug nepremični predmet.

V večini primerov se pri povratnem sunku obdelovanec zagrabi z zadnjo stranjo lista žage, dvigne z mize žage in vrže v smeri upravljavca.

Povratni sunek je posledica napačne ali neustrezne uporabe namizne krožne žage. Prepreči se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Nikoli ne stojte v liniji z listom žage. Vedno stojte na strani lista žage, na kateri je vodilo omejevalnika. V primeru povratnega sunka lahko obdelovanec z veliko hitrostjo odleti v osebe, ki stojijo pred ali v liniji z listom žage.
• Nikoli ne segajte preko ali za list žage, će želite potegniti ali podpreti obdelovanec. Pri tem lahko pride do nehotenega dotika lista žage ali pa povratni sunek privede do tega, da list žage zajame vaše prste.
• Nikoli ne držite in ne pritiskajte obdelovanca, ki se reže, proti vrtečemu se listu žage. Pritiskanje obdelovanca, ki ga žagate, ob list žage priveđe do zagozdenja in povratnega sunka.
• Vodilo omejevalnika izravnajte vzporedno z listom žage. Neizravnano vodilo omejevalnika

pritiska obdelovanec ob list žage in povzroči povratni sunek.

• Pri zakritih rezih (kot so zgibanje, žlebljenje ali prekinitev postopka obračanja) uporabite pritisne grabljice za vodenje obdelovanca na mizi in vodilu omejevalnika. S pritisnimi grabljicami lahko v primeru povratnega sunka bolje nadzirate obdelovanec.
• Bodite posebej previdni pri žaganju v nerazvidnih območjih sestavljenih obdelovancev. List žage lahko zareže v predmete, ki lahko povzročijo povratni sunek.
• Velike plošče podprite, da preprečite tveganje povratnega sunka zaradi zataknjenega lista žage. Velike plošče se lahko pod veliko lastno težo upogibajo. Plošče morajo biti podprte, kjerkoli segajo čez površino mize.
• Še posebej bodite previdni pri žaganju obdelovancev, ki so zviti, vozlani, deformirane oblike ali nimajo ravnega roba, po katerem bi jih lahko vodili z jeralnim omejevalnikom ali vzdolž vodila. Deformiran, zavozlan ali zvit obdelovanec je nestabilen in privede do izkrivljene zarezne fuge, zagozdenja in povratnega sunka.
• Nikoli ne žagajte več drug na drugem ali drug za drugim zloženih obdelovancev. List žage lahko zajame enega ali več kosov in povzroči povratni sunek.
• Če želite zagnati žago, ki je še zataknjena v obdelovancu, list žage centrirajte v reži žage tako, da zobci žage niso zatakjeni v obdelovancu. Če se list žage zatakne, lahko privzdigne obdelovanec in povzroči povratni sunek, ko žago znova zaženete.
• Listi žage morajo biti vedno čisti, ostri in dobro naravnani. Nikoli ne uporabljajte izkrivljenih listov ali listov z razpokanimi ali zlomljenimi zobmi. Ostri in pravilno naravnani listi žage zmanjšajo nevarnost zagozdenja, blokiranja in povratnega sunka.

4.4 Varnostni napotki za upravljanje namiznih krožnih žag

- Namizno krožno žago izklopite in odklopite od električnega omrežja, preden odstranite namizni vložek, zamenjate list žage, naravnate cepilni klin ali zaščitni pokrov lista žage ter preden stroj

pustite brez nadzora. Preventivni ukrepi služijo nesreč.

• Namizna krožna žaga ne sme nikoli obratovati brez nadzora. Izklopite električno orodje in počakajte, da se popolnoma ustavi, preden zapustite delovni prostor. Žaga brez nadzora predstavlja nenadzorovano nevarnost.
• Namizno krožno žago postavite na ravno in dobro osvetljeno mesto, kjer lahko varno stojite in brez težav ohranjate ravnotežje. Na mestu postavitve mora biti dovolj prostora za varno in zanesljivo rokovanje z obdelovanci v velikosti, ki jo potrebujete. Nered, neosvetljena delovna območja in neravna, spolzka tla lahko privedejo do nesreč.
• Redno odstranjujte žagovino in ostanke prahu izpod mize žage in iz sistema za odsesavanje prahu. Nakopičena žagovina je vnetljiva in se lahko samodejno vžge.
• Namizno krožno žago fiksirajte. Nepravilno pritrjena namizna krožna žaga se lahko premakne ali prevrne.
• Preden namizno krožno žago vklopite, odstranite nastavitveno orodje, ostanke lesa itd. Odvračanje pozornosti ali morebitno zatikanje je lahko nevarno.
• Vedno uporabljajte liste žage pravilne velikosti in z ustrezno izvrtino za pritrditev (npr. zvezdasto ali okroglo). Listi žage, ki niso primerni za montažne dele žage, ne krožijo pravilno in priveđejo do izgube kontrole.
• Nikoli ne uporabljajte poškodovanega ali napačnega montažnega materiala lista žage, npr. prirobnic, podložk, vijakov ali matic. Ta montažni material lista žage je zasnovan posebej za vašo žago, za varno obratovanje in optimalno zmogljivost.
• Nikoli ne stopajte na namizno krožno žago in je ne uporabljajte kot pripomočka za vzpenjanje. Če se električno orodje prevrne, ali će pride do stika z listom žage, lahko pride do resnih telesnih poškodb.
• Prepričajte se, da je list žage montiran v pravilni smeri vrtenja. Z namizno krožno žago ne uporabljajte brusilnih plošč ali žičnih krtač. Nestrokovna montaža lista žage ali uporaba pribora, ki ni priporočen, lahko priveđe do hudih telesnih poškodb.

5 Specifična varnostna pravila

5.1 Delovno območje

• Otroci in mladostniki ne smejo uporabljati namizne krožne žage. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na njej v okviru svoje izobrazbe.
• Pazite, da se znotraj nevarnega območja ni nobenih oseb.
• Nikoli ne delajte brez zaščitne opreme, ki je predpisana za določen delovni postopek, in na namizni krožni žagi nikoli ne spreminjajte ničesar, kar lahko vpliva na varnost.
• Pri delu vedno nosite osebno varovalno opremo (zaščito za sluh, zaščitna očala, masko za prah, zaščitne čevlje).
• Preverite, da se na obdelovancu ne nahajajo tujki. Ne žagajte v kovinske dele, npr. žeblje, saj lahko s tem poškodujete občutljiva rezila iz trde kovine.
• Ne uporabljajte listov žage iz visoko legiranega hitroreznega jekla (HSS listi žage).
• Upoštevajte vplive okolja. Namizne krožne žage ne izpostavljajte dežju in se izogibajte delu v vlažnem ali mokrem okolju ter v bližini gorljivih tekočin ali plinov.
• Na prostem uporabljajte le gumijasto izolirane podaljševalne kable (npr. HO7 RN-F) s premerom najmanj 1,5 mm² in pazite, da kabel ni speljan preko ostrih robov.
• Električni priključni kabel speljite in položite stran od namizne krožne žage tako, da na upravljalnem mestu ne bo predstavljal nevarnosti spotikanja.
• Z rezanjem obdelovanca začnite šele, ko list žage doseže svoje polno število vrtljajev.
• Če ne delate na prostem ali v dovolj prezračevanem prostoru, priključite namizno krožno žago na zunanji sistem za odsesavanje ostružkov (prenosni majhen sesalnik za prah). Pri rezanju nastal lesni prah omejuje potrebno vidljivost in je deloma zdravju škodljiv.
• Z namizno krožno žago ne žagajte okrolega lesa. S serijskimi omejevalniki in pripomočki za vodenje to ni dovoljeno.

5.2 Napotki za vzdrževanje in servisiranje

• Preden začnete s kakršnimi koli vzdrževalnimi deli ali popravili, izvlecite omrežni vtič priključnega kabla iz vtičnice.
• Dela na električnih delih stroja sme opravljati le elektro osebje.
• Poškodovane kable ali vtiče morate takoj zamenjati. Zamenjavo sme izvesti samo družba Mafell ali pooblaščena delavnica za stranke MAFELL, da se preprečijo morebitna varnostna tveganja.
• Pri močno razžagani reži v mizi morate pri servisu za stranke MAFELL naročiti zamenjavo mizne plošče.
• Redno odstranjujte tudi žagovino in prah z vodil gibljivih delov.
• Dovoljena je le uporaba originalnih nadomestnih delov in pribora MAFELL. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.

6 Opremljanje / nastavitev

6.1 Postavitev / transport

Stroj dobavljamo v transportnem kartonu. Preverite, ali so na stroju opazne transportne poškodbe. Poškodbe embalažnega materiala lahko pomenijo, da je bil transport opravljen nestrokovno. Transportne poškodbe takoj reklamirajte pri pristojnem trgovcu.

Sledeči deli so posamezno priloženi v embalaži in jih je treba pred prevzemom v obratovanje še prigraditi oz. dodati v stroj:

• zgornji zaščitni pokrov
• gibka cev za odsesavanje
• razcep (povezava spodnjega in zgornjega priključka za odsesavanje)
• univerzalni omejevalnik
• potisna palica
• vpenjalni kos

Za montažo postopajte na sledeč način:

- zgornji zaščitni pokrov

Krilati vijak 2 (sl. 2 - stran 3) popustite do konca v nasprotni smeri urnega kazalca. Ta krilati vijak pritisnite in zaščitni pokrov 1 vodoravno nataknite na cepilni klin 3. Pazite na to, da vodilni del krilatega vijaka čvrsto zaskoči v izvrtino na cepilnem klinu, preden krilati vijak spustite. Ponovno pritegnite krilati vijak 2.
Za kratkotrajno shranjevanje zgornjega zaščitnega pokrova z odstranjenim cepilnim klinom (npr. pri potopnih rezih) je predvidena izvrtina levo zadaj na vzdolžni strani stroja, v katero se lahko zaščitni pokrov obesi s cepilnim klinom in brez njega. Za transport se lahko zgornji zaščitni pokrov pritrdi tudi na pritrdilno pločevino 50 (sl. 5 - stran 3) leve zadnje noge.

• Gibka cev za odsesavanje in razcep

Najprej na nastavek za odsesavanje na kanalu za ostružke nataknite razcep 4 (sl. 5 - stran 3). Nastavek za odsesavanje na zgornjem zaščitnem pokrovu povežite z gibko cevjo za odsesavanje 5. Slednjo nataknite na ustrezni nastavek na razcepu.

- univerzalni omejevalnik

Montaža univerzalnega omejevalnika je opisana v razdelku 5.10.

- Potisna palica / potisni ročaj

Priloženo potisno palico 6 (sl. 5 - stran 3) lahko shranite na levi vzdolžni strani stroja v za to predvidenem držalu 42 (sl. 5 - stran 3) in na prilitem stranskem transportnem ročaju 7.
Za shranjevanje potisnega ročaja (poseben pribor) so predvidene izvrtine desno spredaj na vzdolžni strani stroja, v katere lahko obesite potisni ročaj. Na potisni ročaj lahko pritrdite potisni kos lesa, ki ga v

odvisnosti od zahteve potrebujete pri delu. V ta namen ročaj namestite na potisni kos lesa in obe konici vtisnite v les. Nato pritisnite krilati vijak in ga uvijte. Tako izdelate potisni blok.

• Vpenjalni kos kpl.

Vpenjalni kos (univerzalnega omejevalnika) lahko pritrdite s krilnim vijakom na za to predvideno držalo 43 (sl. 5 - stran 3).

Za transport stroja z dvema osebama so predvideni na obeh vzdolžnih straneh privarjeni transportni ročaji 7 (sl. 5 - stran 3).

Višinsko zamaknjena razporeditev ročajev na vzdolžnih in prečnih straneh omogoča lažji prenos stroja po stopnicah, pri čemer ena oseba žago drži zgoraj, druga pa spodaj, tako da se lahko stroj prenaša v vodoravnem položaju.

Obe nogi 9 in 10 (sl. 6 - stran 3) podstavka lahko za transport zložite.

Za stacionarno obratovanje stroja razklopite obe nogi 9 in 10 navzdol, da zaskočita v predviden končni položaj. Neravnine tal lahko izravnate z nastavljivo nogo. Za transport, predvsem na gradbišča, nogi zložite. V ta namen postopajte na sledeč način:

• Zadnjo blokirno palico 8 (sl. 3 - stran 3) pritisnite navzdol, da sprostite blokado, nato pa zadnjo nogo podstavka 9 zložite povsem navznoter (glejte sl. 6), da blokirna palica zaskoči.
• Na stroju, ki zdaj stoji postrani, pritisnite sprednjo blokirno palico navzdol in nogo podstavka 10 (sl. 6 - stran 3) prav tako zložite, da blokirna palica zaskoči.

6.2 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti stroja.

6.3 Zgornji zaščitni pokrov

Zgornji zaščitni pokrov je zasnovan v skladu z zakonskimi zahtevami. Zaščitni pokrov in stranski pokrovi so namenjeni preprečevanju nenamernega stika uporabnika z območjem zobatega venca žaginega lista. Stranski pokrovi v ta namen vedno nalegajo na mizno ploščo ali obdelovanec in se samodejno prilagajajo debelini obdelovanca. Pri neugodnih kotih in/ali debelinah obdelovanca neodvisno odpiranje fizično ni mogoče. Obdelovanec ali omejevalni sistem nato potisne stranski pokrov v smeri žaginega lista. Da to preprečite, upoštevajte naslednje napotke:

• Globino reza vedno prilagodite debelini obdelovanca, glejte razdelek 5.6.
• Če je potrebno, nastavite zadostno razdaljo med omejevalom in žaginim listom ali, pri večfunkcijskem omejevalu, nepotrebno omejevalo zapeljite nazaj, da omogočite prosto drsenje stranskih pokrovov.
• Pri odrezkih z ostrim kotom izberite smer dela tako, da stranski pokrovi zadenejo ob rob obdelovanca čim bolj pod pravim kotom.
• Zgornji zaščitni pokrov redno čistite z ustrezno krpo. Na zaščitnem pokrovu ne uporabljajte čistilnih sredstev ali maziv.

6.4 Sesanje ostružkov

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati najmanj 20 m/s.

Notranji premer priključka za odsesavanje znaša 58 mm.

Če stroj uporabljate na prostem ali v zadostno zračenih prostorih, lahko pri kratkotrajni uporabi uporabite tudi sistem za zbiranje ostružkov (Cleanbox), ki je dobavljiv kot poseben pribor. Pri tem morate upoštevati, da je treba slednjega zamenjati najkasneje pri 80 % napolnjenosti (pri hrastovem in bukovem lesnem prahu upoštevajte brezprašno odstranjevanje odpadnega materiala!).

6.5 Izbira lista žage

Za doseganje dobre kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledečega seznama:

rezanje masivnega lesa prečno in vzdolžno na smer vlaken in rezanje neprevlečenih ivernih plošč, vezanega lesa in podobnih materialov:

• Erika 70: list krožne žage HM ∅ 225 x 2,5 x 30 mm, 32 menjalnih zob (št. artikla glejte v razdelku 8)
• Erika 85: list krožne žage HM ∅ 250 x 2,8 x 30 mm, 40 menjalnih zob (št. artikla glejte v razdelku 8)

rezanje prevlečenih plošč:

• Erika 70: list krožne žage HM ∅ 225 x 2,5 x 30 mm, 48 menjalnih zob (št. artikla glejte v razdelku 8)
• Erika 85: list krožne žage HM ∅ 250 x 2,8 x 30 mm, 60 menjalnih zob (št. artikla glejte v razdelku 8)

Rrezanje aluminijastih profilov:

• Erika 70: list krožne žage HM ∅ 225 x 2,5 x 30 mm, 68 trapaznih zob (št. artikla glejte v razdelku 8)
• Erika 85: list krožne žage HM ∅ 250 x 2,8 x 30 mm, 68 trapaznih zob (št. artikla glejte v razdelku 8)

Pri vseh servisnih delih izvlecite omrežni vtič.

• Sklop za žaganje namestite v sredinski položaj (funkcija namizne krožne žage) (glejte razdelek 4.8).
• List žage nastavite na globino reza pribl. 45–70 mm (Erika 85: pribl. 45–85 mm) (glejte razdelek 5.6).
• Cepilni klin z zgornjim zaščitnim pokrovom odstranite tako, da pritisnete gumb 41 (sl. 10 - stran 4) in hkrati potegnete cepilni klin 3 (sl. 2 - stran 3) navzgor in naprej.
• Stroj nekoliko prekucnite na stran, tako da postane leva vzdolžna stran dobro dostopna.
• Odstranite šestrobi ključ 32 (sl. 10 - stran 4) iz držala 33 na spodnjem zaščitnem pokrovu.
• Zaklep 45 na levi strani zaščitnega pokrova odprite tako, da ga z inbus ključem 32 zavrtite za 14 obrata v levo.
• Odprite oba stranska drsnika (rdeča) 40 na zaščitnem pokrovu, tako da ju potisnete navzgor, da zaskočita.
• Zaščitni pokrov razprite za 90 ° in ga potegnite za pribl. 30 mm naprej, da se zaščitni pokrov zasuka navzdol preko zasučne palice.
• Pritisnite in držite aretirni gumb 31 (sl. 10 - stran 4) pred spodnjim zaščitnim pokrovom. Šestrobi vijak

34 opustite z inbus ključem 32, tako da ga obračate v smeri urnega kazalca.

• Snemite sprednjo prirobnica lista žage 35 in list žage izvlecite v smeri navzgor ali navzdol.
• Vstavite nov list žage (upoštevajte smer rezanja, glejte simbol smeri vrtenja na pokrovu).
• Prirobnico 35 nataknite na dvorob in z inbus ključem pritegnite inbus vijak 34, tako da ga obračate v nasprotni smeri urnega kazalca.
• Preverite, ali list žage med ročnim vrtenjem nemoteno teče.
• Odstranite inbus ključ 32.
• Zaprite prekritje zaščitnega pokrova.
• Zaprite oba stranska drsnika poz. 40 (sl. 10 - stran 4) na prekritju zaščitnega pokrova, tako da ju potisnete navzdol, da se zatakneta / zaskočita.
• Zaklep 45 na levi strani zaščitnega pokrova zaprite tako, da ga z inbus ključem 32 zavrtite za 14 obrata v desno.
• Inbus ključ 32 potisnite v držalo.
• Cepilni klin skupaj z zgornjim zaščitnim pokrovom potisnite v držalo cepilnega klina, da zaskoči.
• Če je potrebno, pravilno nastavite cepilni klin (glejte razdelek 4.6).

6.7 Cepilni klin

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

Zagozda reže prepreči, da se pri vzdolžnem rezu rezalna fuga za listom žage zapre, kar bi lahko povzročilo udarec obdelovanca nazaj.

Vendar pa je ta funkcija zagotovljena le, će je zagozda reže pravilno nastavljena, tj. njen razmik do ozobja lista žage znotraj celotne globine reza znaša maks. 5 mm (glejte sl. 7), njena debelina leži med širino rezalne fuge in debelino uporabljenega lista žage. Priložena zagozda reže se prilega v razdelku 4.4 navedenim listom žage iz trde kovine.

Če je potrebna nastavitev cepilnega klina, postopajte na sledeč način:

• List žage nastavite na maksimalno globino reza (glejte razdelek 5.6).
• Snemite zgornji zaščitni pokrov (glejte razdelek 4.1).
• Sklop za žaganje namestite v sredinski položaj (funkcija namizne krožne žage) (glejte razdelek 4.8).
• Sklop za žaganje postavite poševno na 45 (glejte razdelek 5.8).
• Zaklep 45 (sl. 10 - stran 4) na levi strani zaščitnega pokrova odprite tako, da ga z inbus ključem 32 zavrtite za 14 obrata v levo.
• Oba stranska rdeča drsnika 40 na spodnjem zaščitnem pokrovu potisnite navzgor, da zaskočita.
• Zaščitni pokrov potisnite za pribl. 90° naprej in potegnite pokrov naprej, tako da se zavrti preko zasučne palice.
• Popustite oba inbus vijaka 37 (sl. 7 - stran 4) in nastavite razmik od ozobja in višino cepilnega klina 3, kot kaže sl. 7.
• Pritegnite inbus vijak 37.
• Zaščitni pokrov zaprite tako, da ga ponovno zasukate za 90° navzgor, potisnite za približno 30 mm nazaj in zaprete navzgor. Zaščitni pokrov v zaprtem stanju zaklenite, tako da oba stranska drsnika 40 (sl. 10 - stran 4) potisnete navzdol.
• Zaklep 45 na levi strani zaščitnega pokrova zaprite tako, da ga z inbus ključem 32 zavrtite za 14 obrata v desno.
• Zgornji zaščitni pokrov potisnite nazaj na cepilni klin in ga čvrsto privijte (glejte razdelek 4.1).

Zagozda reže lahko zaskoči v dveh položajih brez uporabe orodja:

• zgornji položaj z zaščitnim pokrovom - za normalne reze
• spodnji položaj brez zaščitnega pokrova - za zakrite reze

Da dosežete posamezen položaj, zagozdo reže enostavno povlecite navzgor in naprej ali pa navzdol in nazaj.

Cepilni klin lahko odstranite brez orodja (za potopne reze in zamenjavo lista žage).

• Sklop za žaganje namestite v sredinski položaj (funkcija namizne krožne žage) (glejte razdelek 4.8).
• Nastavite popolno višino reza.
• Odstranite zgornji zaščitni pokrov (gl. razdelek 4.1).
• Pritisnite gumb v vzdolžni odprtini v zgornjem, zadnjem delu spodnjega zaščitnega pokrova.
• Dokler držite gumb pritisnjen, potegnite cepilni klin naprej / navzgor v skladu s premerom lista žage.

Pri vstavljanju cepilnega klina pazite, da cepilni klin potisnete nazaj in navzdol z razmikom pribl. 5 mm od premera lista žage in ga pri tem vstavite v utor držala cepilnega klina. Cepilni klin morate pritisniti navzdol do konca oziroma, dokler slišno ne zaskoči (pri tem ni treba pritiskati gumba).

6.8 Uporaba kot vlečna žaga pod rezalno površino

Posebna prednost pri uporabi kot vlečna žaga pod rezalno površino je enostavna in natančna ločitev fiksno stoječih obdelovancev do maks. dolžine reza 330 mm (Erika 85: 423 mm) pri obdelovancih z debelino 16 mm, npr. panelih. Obdelovanec položite na omejevalno tirnico 14 (sl. 9 - stran 4) univerzalnega omejevalnika 15. Pritisnite na rdeč deblokirni gumb 16 in sklop za žaganje z ročnim kolesom 17 in potezno palico 18 povlecite naprej. Po končanem postopku rezanja sklop za žaganje steče nazaj v izhodiščni položaj, kjer se samodejno blokira.

6.9 Uporaba kot namizna krožna žaga

Vzdolžno rezanje večjih obdelovancev se izvaja v funkciji namizne krožne žage. V ta namen sklop za žaganje namestite v za to predvideno pozicijo na mizi. Zaskočni gumb 24 (sl. 8 - stran 4) za to obrnite v desno in sklop za žaganje povlecite toliko naprej, da avtomatsko zaskoči v predvideno pozicijo.

Pri tem univerzalni omejevalnik 15 uporabite kot vzporedni omejevalnik. Omejevalno tirnico 14 lahko v odvisnosti od dimenzij obdelovanca uporabite z njeno visoko vodilno ploskvijo ali pa zasukano za 90° z njeno nizko vodilno ploskvijo 25.

Na funkcijo vlečna žaga pod rezalno površino se vrnete tako, da zaskočni gumb 24 obrnete v levo. Sklop za žaganje samodejno steče nazaj v končni položaj.

6.10 Čiščenje filtrov

Rahlo odprite lečasti vijak 44 (sl. 11 - stran 4). Ohišje filtra 46 izvlecite iz vrtišča vmesnega ohišja tako, da ga potisnete naprej. Očistite ohišje filtra. Po čiščenju ohišje filtra ponovno namestite v vmesno ohišje na vrtišča 47 v obratnem vrstnem redu (bodite pozorni na obojestranski zaskok v vrtiščih). Ohišje filtra pritrdite tako, da privijete lečasti vijak 44.

Alternativno se lahko lečasti vijak 44 odvije toliko, da lahko ohišje filtra zasukate za 90° navzdol. Ohišje filtra očistite z ustreznim orodjem. Po čiščenju ohišje filtra zasukajte za 90° navzgor in ga pritrdite, tako da pritegnete lečasti vijak 44.

7 Obratovanje

7.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

7.2 Vklop in izklop

• Vklop: pritisnite na zelen preklopnii gumb 12 (sl. 9 – stran 4).
• Izklop: pritisnite na rdeč preklopni gumb 11. Pri tem se izvede avtomatsko zaviranje gredi žage s skrajšanjem časa izteka na manj kot 10 s.

Priključni kabel lahko za transport navijete na desni strani stroja preko predvidenih držal 13 (hkrati transportni ročaji).

Če v časovnem obdobju (zavornem ciklu) 45 sekund več kot štirikrat pride do zaviranja, se naslednje zaviranje prekine, dokler se čas cikla ne izteče.

7.3 Luč

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

Električno orodje je opremljeno z svetlobnim modulom 49 (sl. 2 - stran 4) v zgornjem zaščitnem pokrovu.

Svetlobni modul se ob vklopu žage oskrbuje določen čas in je nato pripravljen za obratovanje.

V obratovalni pripravljenosti svetlobni modul ob premiku žage avtomatsko prižge luč ter jo pri daljšem mirovanju ugasne.

Za nemoteno delovanje svetlobe je treba v primeru onesnaženosti očistiti zlate stične ploskve na cepilnem klinu. V ta namen cepilni klin odstranite in s krpo obrišite prah in ostružke s stičnih ploskev.

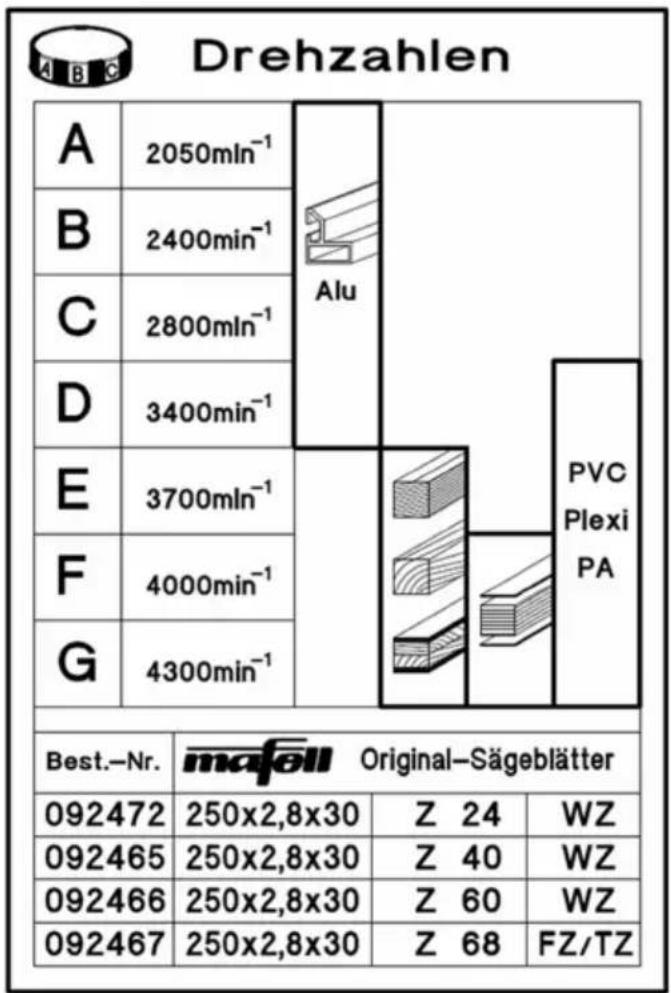

7.4 Izbira števila vrtljajev

Da se doseže optimalna kakovost reza v odvisnosti na obdelan material, se lahko število vrtljajev lista žage zvezno izbere od 2050 – 4300 min ^-1 . Izberete ga z nastavitvenim gumbom pod glavnim stikalom.

Pri tem morate upoštevati, da optimalna kakovost reza ni odvisna le od števila vrtljajev, ampak tudi od lista žage in njegove ostrine. Napotke glede primernega lista žage glejte v razdelku 4.4.

7.5 Zaščita pred preobremenitvijo

Sprožitev zaščite motorja je vedno znak preobremenjenosti motorja, za katero je treba ugotoviti vzrok ter ga odpraviti.

Pri preobremenitvi motorja se število vrtljajev avtomatsko zniža, v primeru izpada toka pa se izvede samodejen izklop. Po povratku napetosti lahko stroj znova vklopite.

7.6 Nastavitev globine reza

Globino reza lahko z obračanjem ročnega kolesa 17 (sl. 8 - stran 4) zvezno nastavite od 0 do 72 mm (Erika 85: 0 do 85 mm). Z obračanjem v smeri urnega kazalca globino reza povečate, z obračanjem v nasprotni smeri pa jo zmanjšate.

Za doseganje dobre kakovost reza mora nastavljena globina reza lista žage ležati pribl. 5 mm nad debelino materiala, ki se obdeluje.

V odvisnoti od položaja zagozde reže v obeh zaskočnih položajih se lahko kot pomoč za nastavitev določene globine reza uporabi merilna lestvica 38 (sl. 7 - stran 4), ki je nameščena na zagozdi reže in vedno stoji navpično na mizno ploskev. Vendar pa to velja le za liste žage s ø 225 mm (Erika 85: ø 250 mm).

Če je potrebna natančna nastavitev globine reza, npr. pri utorih ali zgibih, vedno nastavljajte od spodaj, da izenačite morebitno zračnost.

7.7 Potopni rezi

Nevarnost

Nevarnost povratnega sunka pri potopnih rezih! Pred potopitvijo del po možnosti položite ob fiksni omejevalnik na sprednjem robu. Med potopitvijo del trdno pritiskajte na mizo. Pri pritiskanju pazite na nevarno območje zaradi potopa lista žage.

Snemite zgornji zaščitni pokrov, glejte razdelek 4.1. Odstranite cepilni klin, glejte razdelek 4.5.

Z ročnim kolutom spuščajte list žage, dokler ne izgine pod mizo.

Z obračanjem ročnega koluta 17 (sl. 8 - stran 4) lahko potopni rez izvajate zvezno od 0 do 85 mm (pozor: list žage pride spredaj iz obdelovanca v rahlo ukrivljeni obliki). Z obračanjem v smeri urnega kazalca globino reza povečate, z obračanjem v nasprotni smeri pa jo zmanjšate.

Po končanem potopnem rezu cepilni klin ponovno vstavite na prvotno mesto, glejte razdelek 4.6 in ponovno montirajte zaščitni pokrov, glejte razdelek 4.5.

7.8 Nastavitev za poševne reze

Nevarnost

Pred začetkom poševne postavitve pri tekočem listu žage pazite na to, da se v območju zasuka ne nahaja niti multifunkcijski omejevalnik niti obdelovanec.

Za kote do 45° najprej popustite fiksirni vzvod 19 (sl. 9 - stran 4), tako da ga obrnete v nasprotni smeri urnega kazalca. Sklop za žaganje zasukajte z obračanjem ročaja 20. Na lestvici kotov 21 na kazalcu 22 se prikaže rezalni kot. Fiksirni vzvod 19 znova pritegnite.

Z obračanjem vrtljivega gumba 23 je možen zasuk sklopa za žaganje za 3° preko obeh končnih položajev 0° in 45°. Pri zasuku nazaj se vrtljivi gumb samodejno povrne v izhodiščni položaj, tako da se pri ponovnem zasuku natančno doseže 0° oz. 45° položaj.

7.9 Večfunkcijski omejevalnik (dobavni obseg Erika 85 Ec)

Opis glejte v priloženem navodilu za montažo in na seznamu nadomestnih delov.

7.10 Univerzalni omejevalnik (dobavni obseg Erika 70)

Celoten univerzalni omejevalnik sestoji iz držala palice 27 (sl. 8 - stran 4) in v držalu prestavljivega vodila 26. Postavite ga lahko na poljuben položaj na vodila lastovičjega repa na vseh straneh mizne plošče in ga pritrdite na naslednji način:

• Napenjalo 51 (sl. 12) obrnite navpično navzdol v sproščeni položaj 51.1 (sl. 13).
• Nato držalo palice namestite poševno od zgoraj (sl. 14) na profil lastovičjega repa tako, da je vpenjalna čeljust 53 (sl. 12) pritisnjena nazaj in se zaskoči v profil.
• Držalo palice je mogoče v sproščenem položaju 51.1 napenjala spremenljivo premikati po profilu.
• Napenjalo 51 obrnite v levo v položaj 51.2 (sl. 13), da vpnete držalo palice.

Z obračanjem napenjala v desno v položaj 51.3 (sl. 13) lahko držalo palice kadar koli odstranite iz profila.

Profil lastovičjega repa stroja in držala palice ter vpenjalno površino vpenjalne čeljusti 53 (sl. 12) redno čistite z ustrezno krpo. To zagotavlja potrebno vpenjalno silo.

Univerzalni omejevalnik se lahko uporabi tako kot vzporedni omejevalnik za funkcijo namizne krožne žage kot tudi kot prečni in jeralni omejevalnik pri vlečni žagi pod rezalno površino.

Položaj omejevalne tirnice (namestitev obdelovanca) k delnemu kolutu oz. k lestvici je tovarniško natančno nastavljen. Če je kljub temu potrebno naknadno justiranje, se izvede na sledeč način:

• Univerzalni omejevalnik pritrdite v vodilo v obliki lastovičjega repa na desni ali levi vzdolžni strani mize.
• Vodilo omejevalnika prestavite v 0°-položaj, tako da popustite zgornji krilati vijak 28 ter ga pritegnete.
• Z izvijačem popustite oba cilindrična vijaka, ki sta dosegljiva od zgoraj.
• Sprostite stransko napenjalo 52.1 (sl. 13) na držalu palice 27 (sl. 8).
• Nato potisnite vodilo omejevalnika tik pred žagin list.
• Preverite, ali je vodilo omejevalnika pravilno nastavljeno. Pri tem je treba paziti na razdaljo med vzporednim omejevalnikom in žaginim listom. Odmik na zadnjem dvigajočem zobu mora biti nekoliko večji kot na sprednjem padajočem zobu.
• Pritrdite vodilo omejevalnika s stransko zaporno ročico 52.2 (sl. 13).
  • Znova pritegnite cilindrična vijaka.
• Izvedite poskusni rez!

Če ta ni v redu, začnite znova z nastavitvijo. Po tem naknadnem justiranju omejevalnika se prikaz kota na lestvici ohrani!

7.11 Uporaba kot vzporedni omejevalnik

Univerzalni omejevalnik lahko pritrdite v različne pozicije in ga uporabite kot vzporedni omejevalnik (glejte sl. 8 - stran 4). Za nastavitev glejte poglavje 5.10. Pritrditev na desno ali levo vzdolžno stran mize. Pri tem je treba paziti na razdaljo med vzporednim omejevalnikom in žaginim listom. Odmik na zadnjem dvigajočem zobu mora biti nekoliko večji kot na sprednjem padajočem zobu.

• Popustite krilati vijak 28 in na skali kota nastavite 0°. Ponovno pritegnite krilati vijak 28.
• Omejevalnik pritrdite v vodilo v obliki lastovičjega repa tako, da vodilo omejevalnika sega od sprednjega roba mize preko sredine lista žage. (stroj v funkciji namizne krožne žage)
• Ko popustite stransko zaporno ročico 52.1 (sl. 13) na držalu palice 27, s premikanjem vodilne palice 26 nastavite predvideno razdaljo med žaginim listom in vodilom omejevalnika. Širina se lahko odčita na merilni lestvici 29 na robu vodila omejevalnika, ki gleda proti listu žage.
• Ponovno prižmite stransko zaporno ročico 52.2 in napenjalo 51.2.
• Dodatno vodilo omejevalnika pritrdite na sprednjem robu mize s pomočjo vpenjalnega kosa 36 (sl. 8).
• V ta namen vtaknite štirikotno matico na vpenjalnem kosu v utor vodila omejevalnika.
• Krilato matico na vpenjalnem kosu odvijte, da zagozda zaskoči za profil v obliki lastovičjega repa na mizni plošči.
• Pritegnite krilno matico.

Vodilo omejevalnika 14 se lahko v omejevalniku premakne v vzdolžno smer. Če npr. pri vzdolžnem rezanju masivnega obstaja nevarnost, da se obdelovanec zatakne med omejevalnik in list žage, se vodilo omejevalnika premakne tako, da njen zadnji konec sega nekako do sredine lista žage. V ta namen popustite napenjalo 30 (sl. 8 - stran 4), ki je nameščeno na zgornji strani omejevalnika, in premaknite omejevalno tirnico. Po nastavitvi napenjalo ponovno pritegnite.

Vodilo omejevalnika 14 se lahko uporabi zasukano za 90°. To olajša rezanje ozkih obdelovancev, predvsem pri poševno postavljenem listu žage, saj v tem primeru

obstoječa nizka vodilna ploskev omogoča bližjo postavitev vzporednega omejevalnika k listu žage. V ta namen popustite napenjalo 30 na omejevalniku. Vodilo omejevalnika 14 popolnoma izvlecite iz držala. Vodilo omejevalnika vstavite za 90° obrnjeno tako, da ozek rob kaže proti listu žage. Nato znova pritegnite napenjalo. Tudi v tej nastavitvi vodila omejevalnika se lahko rezalna širina odčita na merilni lestvici 29 na robu, ki je obrnjen proti listu žage.

7.12 Uporaba kot prečni in jeralni omejevalnik

Nevarnost

Nastavitve na univerzalnem omejevalniku izvedite le pri mirujočem listu žage.

Za prečne in jeralne reze v funkciji vlečne žage se univerzalni omejevalnik smotrno pritrdi na sprednjo levo stran mize. V tej poziciji je pri pravokotnih rezih na lestvici kotov prikazana oznaka 0°.

Za izvedbo kotnih rezov popustite krilati vijak 28 (sl. 9 - stran 4) na zgornji strani. Zasukajte omejevalno tirnico po lestvici v želeno pozicijo. Pri tem je vsakih 15° na voljo zaskočni položaj. Nato ponovno pritegnite krilati vijak.

Zaskok lahko izklopite z drsnikom 54 (sl. 8 – stran 4) pod lestvico kotov. Rahlo popustite krilati vijak. Nato pritisnite na del drsnika, ki štrli na eni strani.

Za doseganje boljše kakovosti reza mora biti omejevalna tirnica vedno kolikor je možno blizu rezalnega nivoja. Zato je na koncih odpeta, da se lahko zgornji zaščitni pokrov tudi pri rezanju tankih obdelovancev postavi dovolj blizu. Za premik omejevalne tirnice popustite napenjalo 30 (sl. 8 - stran 4).

S premikom vodilne palice v paličnem držalu 27 se lahko omejevalnik nastavi tako, da v odvisnosti od posameznih dimenzij obdelovanca nastane optimalna nastavitev rezalne širine.

8 Servisiranje in vzdrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja.

Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu.

Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

8.1 Preverjanje varnostne opreme

Varnost stroja je v prvi vrsti odvisna od brezhibnega delovanja obstoječih varnostnih naprav. Zato je pomembno, da se redno preverja brezhibno stanje teh naprav. Sem spadajo predvsem cepilni klin, zgornji zaščitni pokrov in spodnji zaščitni pokrov.

Poleg tega je treba vsaka 2 tedna preveriti:

• samodejen povratek sklopa za žaganje v izhodiščni položaj pri uporabi kot vlečna žaga (glejte razdelek 4.7)
• avtomatsko blokiranje sklopa za žaganje v izhodiščnem položaju po povratku
• brezhibno delovanje avtomatskega blokiranja sklopa za žaganje v središčnem položaju pri uporabi kot namizna krožna žaga (glejte razdelek 4.8)
• brezhibno gibanje krila zaščitnega pokrova od maks. višine reza do mizne plošče.
• poškodbe omrežnega kabla

8.2 Nega stroja

Z drsnih in kotalečih delov morate s pomočjo primernega sesalnika od časa do časa posesati ostružke in prah. Deli lepše drsijo, će jih občasno poškropite z enim od standardnih maziv (npr. Caramba).

Da preprečite preveliko segrevanje motorja, morate občasno pregledati, ali se na njegovi površini nabira prah. Če je ohišje filtra na motorju umazano, ga očistite (glejte 4.9).

Zgornji zaščitni pokrov redno čistite z ustrezno krpo. Na zaščitnem pokrovu ne uporabljajte čistilnih sredstev ali maziv.

8.3 Skladiščenje

Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji.

9 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Žage ni možno vklopiti	Ni omrežne napetosti	Preverite napajanje
	Omrežna varovalka v okvari	Zamenjajte varovalko
	Grafitne krtače obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med praznim tekom samodejno odklopi	Izpad omrežja	Preverite omrežno predvarovalkoStroj zaradi vgrajene zaščite pred prenizko napetostjo samodejno ne zažene in ga je treba po povrnitvi napetosti znova vklopiti
Stroj se med rezanjem ustavi	Izpad omrežja	Preverite omrežne predvarovalke
	Preobremenitev stroja	Znižajte potisno hitrost
Stroj ne zavira	V časovnem obdobju 45 sekund je več kot štirikrat prišlo do zaviranja. Blokada zavore je aktivna.	Po poteku 45 sekund od prvega zaviranja se nadaljnje zaviranje sprosti. Za preprečitev blokade zavore povečajte interval zaviranja na najmanj 10 sekund.
Obdelovanec se pri potiskanju zatika	Top list žage	Obdelovanec čvrsto držite in takoj izklopite motor. Nato zamenjajte list žage
	Vodilo univerzelnega oz.multifunkcijskega omejevalnika ne stoji vzporedno z listom žage	Vodilo omejevalnika na novo nastavite, glejte razdelek 5.10
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimeren ali top list žage	Zamenjajte list žage
Izstop ostružkov je zamašen	Obratovanje brez odsesavanja	Pri izklopljenem stroju odstranite ostružke. V ta namen odprite drsnik 39 (sl. 10 - stran 4). Tako se lahko ostružki v kanalu za ostružke z lahkoto odstranijo navzdol. Nato drsnik ponovno zaprite v smeri nazaj
	Odsesavanje je prešibko	Uporabiti je treba napravo za odsesavanje, ki na odsesovalnem priključnem nastavku zagotavlja hitrost zraka najmanj 20 m/s
	Lesni delci v izmetu ostružkov	Odprite drsnik 39 (sl. 10 - stran 4). Zdaj se lahko leseni deli z lahkoto odstranijo navzdol iz kanala za ostružke. Če to ni povsem izvedljivo, list žage popolnoma spustite. Nato drsnik ponovno zaprite v smeri nazaj
Višina se težko spreminja	Vlečni drog, polž zobnikov in držalna pločevina so umazani	Očistite in namastite ali naoljite sestavne dele
Vlečni mehanizem težko teče Vlečni drog, tekralna ploskev krogličnega ležaja in vodilna cev so umazani	Vlečni drog, tekralna ploskev krogličnega ležaja in vodilna cev so umazani	Očistite komponente
Cevnega okvirja ni možno zložiti Zgornji zaščitni pokrov je v parkirnem položaju na cevnem okvirju in sklop za žaganje je zasukan za več kot 30°	Zgornji zaščitni pokrov je v parkirnem položaju na cevnem okvirju in sklop za žaganje je zasukan za več kot 30°	Sklop za žaganje zasukajte na manj kot 30°
Svetloba ugasne	Stroj pribl. deset sekund ni bil premaknjen	Svetlobni modul je avtomatsko preklopi v stanje mirovanja in se samodejno ponovno vklopi, ko se stroj premakne
	Stične površine na cepilnem klinu so umazane	Odstranite cepilni klin in s krpo obrišite prah in ostružke s stičnih ploskev

10 Poseben pribor

• Univerzalni omejevalnik, kpl. Naroč. št. 207912
• Večnamenski omejevalnik (vključno z navodili za uporabo) Naroč. št. 207910
• Vzporedni omejevalnik (vključno z navodili za uporabo) Naroč. št. 207506
• Držalo za palice, pakirano Naroč. št. 207507
• Pomični drsnik, kpl. Naroč. št. 038563
• Omejevalno ravnilo 1.000 mm; vklj. z rezalno loputo Naroč. št. 203396
• Izvlečna palica, kpl. Naroč. št. 038309
• vpenjalni kos Naroč. št. 038294
• Dodatek za Erika 70 Naroč. št. 208438
• Dodatek za Erika 85 Naroč. št. 208439
• Nosilna tirnica 1000 mm Naroč. št. 038686
• Prigradni komplet koles Naroč. št. 202889
• Cleanbox začetni paket Naroč. št. 203402
• Cleanbox, 5 kosov Naroč. št. 203575
• Žagin list HM ∅ 225 x 2,5 x 30 mm, 32 zob / WZ (Erika 70) Naroč. št. 092460
• Žagin list HM ∅ 225 x 2,5 x 30 mm, 48 zob / WZ (Erika 70) Naroč. št. 092462
• Žagin list HM ∅ 225 x 2,5 x 30 mm, 68 zob / FZ/TR (Erika 70) Naroč. št. 092464
• Žagin list HM ∅ 250 x 2,8 x 30 mm, 24 zob / WZ (Erika 85) Naroč. št. 092472
• Žagin list HM ∅ 250 x 2,8 x 30 mm, 40 zob / WZ (Erika 85) Naroč. št. 092465
• Žagin list HM ∅ 250 x 2,8 x 30 mm, 60 zob / WZ (Erika 85) Naroč. št. 092466
• Žagin list HM ∅ 250 x 2,8 x 30 mm, 68 zob / FZ/TR (Erika 85) Naroč. št. 092467

11 Risba razstavljenega stanja in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com
