BRUGSANVISNING Erika 70 Mafell

Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

ПРЕДУПРЕЖДЕНИЕ

Vi attesterer hermed, at maskinen ERIKA 70 / ERIKA 85 opfylder de angivede EU-direktiver. Konstruktion og bygning er udført iht. de angivede standarder. Person, der er befuldmægtiget til at sammenstille det tekniske materiale: Mafell AG

1 Forklaring af tegn 177
2 Produktinformationer 177
2.1 Producentinformationer 177
2.2 Mærkning af maskinen....177
2.3 Tekniske data 178
2.4 Emissioner....179
2.5 Leveringsomfang 179
2.6 Sikkerhedsanordninger 180
2.7 Tilsigtet brug....180
2.8 Tilbageværende risici 180
3 Generelle sikkerhedsinstruktioner for elværktøj 180
4 Sikkerhedsinstruktioner for bordrundsave....181
4.1 Beskyttelseskapperelaterede sikkerhedshenvisninger.... 181
4.2 Sikkerhedshenvisninger for savning....181
4.3 Tilbagestød – årsager og gældende sikkerhedshenvisninger 182
4.4 Sikkerhedshenvisninger for betjening af bordrundsave 182
5 Specifikke sikkerhedsregler....183
5.1 Arbeidsområde 183
5.2 Henvisninger vedr. vedligeholdelse og reparation 184
6 Klargøring / indstilling 184
6.1 Opstilling / transport 184
6.2 Nettislutning....185
6.3 ∅verste beskyttelseskappe 185
6.4 Spånudsugning 185
6.5 Valg af savblad....185
6.6 Skift af savblad 186
6.7 Kløvekile 186
6.8 Anvendelse som forsænket træksav 187
6.9 Anvendelse som bordrundsav....187
6.10 Filter rengøres 188
7 Drift....188
7.1 Ibrugtagning 188
7.2 Tænd og sluk....188
7.3 Lys....188
7.4 Valg af omdrejningstal....188
7.5 Overbelastningsbeskyttelse 189
7.6 Indstilling af skæredybde....189
7.7 Neddykningssnit 189
7.8 Indstilling af skråsnit 189
7.9 Multifunktionsanslag (leveringsomfang Erika 85)....189

7.10 Universalanslag (leveringsomfang Erika 70)....189
7.11 Anvendelse som parallelanslag....190
7.12 Anvendelse som tvær- og vinkelanslag.... 191
8 Vedligeholdelse og reparation....191
8.1 Kontrol af sikkerhedsanordningerne....191
8.2 Maskinpasning 191
8.3 Lagring 191
9 Afhjælpning af driftsforstyrrelser....192
10 Specialudstyr....194
11 Eksploderet tegning og reservedelsliste.... 194

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

Erika 70: art.nr. 972001, 972020, 972021

Erika 85: art.nr. 971901, 971920, 971921

2.1 Producentinformationer

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], fax [phone], e-mail [e-mail]

2.2 Mærkning af maskinen

Beskyttelsesklasse II

CE-kendetegn til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande

Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr, skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.

Brug høre- og øjenværn

Maskinen mærkes med skiltene på front- og bagsiden iht. Fig. 1 og 4 (side 3).

2.3 Tekniske data

Erika 70:

Driftsspænding		230 V AC
Netfrekvens		50 Hz
Optagen effekt konstant drift		2250 W
Strømforbrug konstant drift		11,1 A - EU; 9,5 A – CH
Omdrejningstal i tomgang		2050 - 4300 min ^-1
Skæredybde 0°/30°/45°		72/62/50 mm
Drejeligt saveapparat		-3° - 48°
Savbladsdiameter maks/min		225/210 mm
Største savbladstykkelse		1,8 mm
Værktøjets skærebredde		2,5 mm
Savbladets holdeboring		30 mm
Diameter opsugningstilslutning		58 mm
Vægt		37,2 kg
Mål:
Bordpladens størrelse		818 x 525 mm
Bordpladens højde	Fødder klappet ind	413 mm
	Fødder klappet ud	891 mm

Erika 85:

Driftsspænding		230 V AC
Netfrekvens		50 Hz
Optagen effekt konstant drift		2500 W
Strømforbrug konstant drift		12,6 A - EU; 9,5 A - CH
Omdrejningstal i tomgang		2050 - 4300 min ^1
Skæredybde 0°/30°/45°		85/74/60 mm
Drejeligt saveapparat		-3° - 48°
Savbladsdiameter maks/min		250/240 mm
Savbladstykkelse		1,8 mm
Værktøjets skærebredde		2,8 mm
Savbladets holdeboring		30 mm
Diameter opsugningstilslutning		58 mm
Vægt		40,0 kg
Mål:
Bordpladens størrelse		915 x 525 mm
Bordpladens højde	Fødder klappet ind	413 mm
	Fødder klappet ud	891 mm

2.4 Emissioner

De angivne støjemissioner er blevet målt i overensstemmelse med DIN EN 62841-3-1 og kan bruges til at sammenligne elværktøjet Erika med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare

Støjemissioner under den faktiske brug af elværktøjet Erika kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes.

Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!

2.4.1 Informationer vedr. støj

Følgende støjemissionsværdier er beregnet iht. EN 62841:

Erika 70 Erika 85

Lydtryksniveau	L_PA = 82,8 dB (A)	L_PA = 91,1 dB (A)
Usikkerhed K	_PA = 1,0 dB (A) K	_PA = 1,0 dB (A)
Lydeffektniveau L	_WA = 101,4 dB (A) L	_WA = 105,7 dB (A)
Usikkerhed	K_WA = 1,0 dB (A)	K_WA = 1,0 dB (A)

Støjmålingerne er blevet gennemført med det leverede savblad.

2.5 Leveringsomfang

Forsænket træksav Erika 70 komplet med:

1 hårdmetalbestykket rundsavblad ∅ 225 mm, 32 tænder
1 kløvekile (tykkelse 2,2 mm)
1 beskyttelseskappe med opsugningstilslutning
1 universalanslag
1 klemmestykke
1 skydestok
1 opsugningsslange
1 forgrening (forbindelse nederste og øverste opsugningstilslutning)
1 betjeningsværktøj i holder på maskinen
1 betjeningsvejledning
1 hæfte "Sikkerhedshenvisninger"

Forsænket træksav Erika 85 komplet med:

1 hårdmetalbestykket rundsavblad ∅ 250 mm, 40 tænder
1 kløvekile (tykkelse 2,2 mm)
1 beskyttelseskappe med opsugningstilslutning
1 multifunktionsanslag
1 klemmestykke
1 skydestok
1 opsugningsslange
1 forgrening (forbindelse nederste og øverste opsugningstilslutning)

1 betjeningsværktøj i holder på maskinen
1 betjeningsvejledning
1 hæfte "Sikkerhedshenvisninger"

2.6 Sikkerhedsanordninger

Fare

Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert.

Maskinen er blevet udstyret med de efterfølgende sikkerhedsanordninger:

• ∅verste beskyttelseskappe
• Nederste beskyttelseskappe
• 1 spaltekniv
• Savblad (iht. EN847-1)
• Tilsvarende savbladflanger
• Udløbstid under 10 s
• Anslagssystem til sikker emneføring
• Opsugningstilslutning

- Elektrisk sikkerhed er i overensstemmelse med EN 62841-1

2.7 Tilsigtet brug

Den forsænkede træksav Erika er som bordrundsav og trækkapsav udelukkende egnet til længde- og tværsavning af massivt træ.

Pladematerialer som f.eks. spånplader, møbelplader og MDF-plader samt aluminiumsprofiler og hårde kunststoffer kan ligeledes forarbejdes. Anvend de godkendte savblade iht. EN 847-1.

Brug i kontinuerlig industriel drift er ikke tilladt.

Brug, som er i strid mod ovennævnte, er ikke tilladt. Producenten er ikke ansvarlig for skader, der opstår som følge af en sådan anden brug; en sådan brug gør også garantien og garantikravene ugyldige.

Overhold drifts-, vedligeholdelses- og reparationsbestemmelserne fra Mafell for at anvende maskinen efter formålet.

2.8 Tilbageværende risici

Fare

Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko.

• Berøring af det kørende savblad i skæreområdet.
• Skæring på de skarpe savbladstænder i forbindelse med skift af savblad.
• Tilbageslag af emne eller emnedele.
• Vækslyngning af enkelte tænder på savblad.
• Berøring af spændingsførende dele ved åbnede elektriske indbygningsrum og maskine, der ikke er afbrudt fra nettet.
• Ugunstig påvirkning af høreevnen under længerevarende arbejde uden høreværn.
• Allergier, slimhindeirritationer fra træstøv eller smøremidler.

3 Generelle sikkerhedsinstruktioner for elværktøj

Fare

Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet! Læs også sikkerhedsinstruktionerne i det medfølgende hæfte 070500 "Sikkerhedsinstruktioner" (i overensstemmelse med standard EN 62841-1).

4 Sikkerhedsinstruktioner for bordrundsave

4.1 Beskyttelseskapperelaterede sikkerhedshenvisninger

• Lad beskyttelseskapper været monteret. Beskyttelseskapper skal være monteret rigtigt i funktionsdygtig tilstand. Løse, beskadigede eller ikke rigtigt fungerende beskyttelseskapper skal repareres eller erstattes.
• Anvend altid savblad-beskyttelseskappen og kløvekilen til skillesnit. Til skillesnit, hvor savbladet saver gennem hele emnets tykkelse, reducerer beskyttelseskappen og andre sikkerhedsanordninger risikoen for at blive kvæstet.
• Når du har udført skjulte snit som f.eks. falsning, rivning ved hjælp af fold-over-metoden eller notning, skal du sikre kløvekilen i den øverste endeposition igen. Sæt beskyttelseskappen på, mens kløvekilen er i den øverste endeposition. Beskyttelseskappen og kløvekilen reducerer risikoen for at blive kvæstet.
• Sikr, at savbladet hverken berører beskyttelseskappen, kløvekilen eller emnet, før el-værktøjet tændes. Fejlagtig kontakt mellem disse komponenter og savbladet kan føre til en farlig situation.
• Juster kløvekilen iht. beskrivelsen i denne betjeningsvejledning. Forkerte afstande, forkert position og indstilling kan være årsagen til, at kløvekilen ikke er i stand til at forhindre et tilbagestød på en effektiv måde.
• Kløvekilen skal være i savbladet for at kunne fungere. Til snit i emner, der er for korte til, at kløvekilen kan gribe ind, fungerer kløvekilen ikke. Under disse betingelser kan et tilbagestød ikke forhindres af kløvekilen.
• Brug savbladet, der passer til kløvekilen. Kløvekilen fungerer kun rigtigt, hvis savbladets diameter passer til den pågældende kløvekile, savbladets grundklinge er tyndere end kløvekilen, og tandbredden er tykkere end kløvekilens.

4.2 Sikkerhedshenvisninger for savning

- FARE: Sørg for, at dine fingre og hænder ikke kommer i nærheden af savbladet eller saveområdet. Et kort øjebliks uopmærksomhed

eller en udskridning kan evt. lede din hånd hen til savbladet, hvilket kan føre til alvorlige kvæstelser.

• Før kun emnet imod drejeretningen hen mod savbladet. Tilføres emnet i den samme retning som savbladets drejeretning over bordet, kan medføre, at emnet og din hånd trækkes ind i savbladet.
• Anvend aldrig vinkelanslaget til at tilføre emnet i forbindelse med længdesnit og anvend aldrig derudover parallelanslaget til at længdeindstille i forbindelse med tværsnit med vinkelanslaget. Samtidig føring af emnet med parallelanslaget og vinkelanslaget øger sandsynligheden for, at savbladet kommer i klemme, og at der opstår tilbagestød.
• Hold altid arbejdsemnet i fuld kontakt med anslagsskinnen, når du skærer i længderetningen, og anvend altid fremføringskraften på arbejdsemnet mellem anslagsskinnen og savbladet. Anvend en skydestok, hvis afstanden mellem stopskinne og savblad er mindre end 150 mm, og en skydeblok, hvis afstanden er mindre end 50 mm. Sådanne arbejdsredskaber sørger for, at dine hænder bliver i sikker afstand til savbladet.
• Anvend kun den medleverede skydestok fra producenten eller en skydestok, der er fremstillet iht. instruktioner. Skydestokken sørger for tilstrækkelig afstand mellem hånd og savblad.
• Anvend aldrig en beskadiget skydestok eller en skydestok, der er savet i. En skydestok, der er beskadiget eller savet i, kan brække, hvorved din hånd kan komme ind i savbladet.
• Arbejd ikke "i fri hånd". Anvend altid parallelanslaget eller vinkelanslaget til at anbringe og føre emnet. "I fri hånd" betyder, at emnet støttes eller føres med hænderne i stedet for med parallelanslag eller vinkelanslag. Savning i fri hånd fører til forkert indstilling, fastklemning og tilbagestød.
• Grib aldrig omkring eller hen over et roterende savblad. Gribning efter et emne kan føre til utilsigtet berøring med det roterende savblad.

• Støt lange og/eller brede emner bag ved og/eller på siden af savbordet, så disse altid er vandrette. Lange og/eller brede emner har tendens til at vippe nedad ved savbordets kant; dette fører til kontroltab, fastklemning af savbladet og tilbagestød.

• Før emnet ensartet hen mod maskinen. Undgå at bøje, dreje eller skubbe emnet sidelæns. Sidder savbladet i klemme, sluk da el-værktøjet med det samme, træk stikket ud og afhjælp årsagen til fastklemningen. Er emnet skyld i, at savbladet kommer til at sidde i klemme, kan dette føre til tilbagestød eller blokering af motoren.

• Fjern ikke afsavet materiale, så længe saven kører. Afsavet materiale kan sætte sig fast mellem savblad og stopskinne eller i beskyttelseskappen og trække dine fingre ind i savbladet, hvis du forsøger at fjerne materialet. Sluk for saven og vent med at fjerne materialet, til savbladet står stille.
• Anvend et ekstra parallelanslag, der har kontakt med bordets overflade, når der udføres længdesnit af emner, der er tyndere end 2 mm. Tynde emner kan sætte sig fast under parallelanslaget og føre til tilbagestød.

4.3 Tilbagestød – årsager og gældende sikkerhedshenvisninger

Et tilbagestød er den pludselige reaktion fra emnet, fordi savbladet har sat sig fast eller har sat sig i klemme, eller fordi savbladet er ført skråt ind i emnet, eller hvis en del af emnet har klemt sig fast mellem savblad og parallelanslag eller en anden faststående genstand.

I de fleste tilfælde fører et tilbagestød til, at emnet fanges af den bageste del af savbladet, hvorefter det løftes væk fra savbordet og slynges hen mod brugeren.

Et tilbagestød skyldes forkert eller mangelfuld brug af bordrundsaven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende.

• Stil dig aldrig i direkte linje med savbladet. Ophold dig altid på den side af savbladet, hvor stopskinnen også befinder sig. Under tilbagestød kan emnet slynges med stor hastighed mod personer, der står foran og i en linje med savbladet.
• Stik aldrig fingrene hen over eller ind bag savbladet for at trække i eller støtte emnet. Det kan føre til utilsigtet berøring af savbladet, eller et tilbagestød kan medføre, at dine fingre trækkes ind i savbladet.
• Hold og tryk aldrig emnet, der saves i, mod det roterende savblad. Trykkes emnet, der saves i,

mod savbladet, fører dette til fastklemning og tilbagestød.

• Juster stopskinnen parallelt med savbladet. En ikke justeret stopskinne trykker emnet mod savbladet og udløser et tilbagestød.
• Anvend en trykkam til at føre emnet mod bord og stopskinne, når der udføres skjulte savsnit (fx falsning, udhuling eller opskæring i slå-omproces). Brug af en trykkam gør det nemmere at kontrollere emnet i forbindelse med tilbagestød.
• Vær særlig forsigtig, når der saves i ikke synlige områder af sammenbyggede emner. Det neddykkende savblad kan save i genstande, der kan føre til tilbagestød.
• Understøt store plader for at mindske risikoen for tilbageslag, fordi et savblad har sat sig fast. Store plader kan bøje sig på grund af deres egenvægt. Plader skal støttes de steder, hvor de rager ud over bordets overflade.
• Vær særlig forsigtig, når der saves i emner, der er fordrejet, knudet, deformeret eller som ikke har nogen lige kant, som kan føres langs med et vinkelanslag eller langs med en stopskinne. Et deformeret, knudet eller fordrejet emne er instabil og fører til forkert indstilling af snitfugen med savbladet, fastklemning og tilbagestød.
• Sav aldrig i flere emner, der er stablet oven på eller efter hinanden. Savbladet kan evt. gribe fat i en eller flere dele, hvilket kan føre til tilbagestød.
• Hvis du vil starte en sav igen, hvis savblad befinder sig i emnet, centrér da savbladet i savspalten og kontrollér, at savetænderne ikke sidder fast i emnet. Sidder savbladet i klemme, kan det løfte emnet og føre til tilbagestød, når saven startes igen.
• Sørg for, at savblade er rene, skarpe og tilstrækkeligt udlagt. Anvend aldrig fordrejede savblade eller savblade med revnede eller brækkede tænder. Skarpe og rigtigt udlagte savblade minimerer klemning, blokering og tilbagestød.

4.4 Sikkerhedshenvisninger for betjening af bordrundsave

stilles fra og er uden opsyn.

Sikkerhedsforanstaltninger skal træffes for at undgå uheld.

• Bordrundsaven skal altid være under opsyn, når den kører. Sluk for el-værktøjet og forlad det først, når det står helt stille. En sav, der kører uden opsyn, udgør en ukontrolleret fare.
• Opstil bordrundsaven på et lige underlag, der er godt oplyst, på opstillingsstedet skal det sikres, at du kan stå sikkert og holde ligevægten. Der skal være så meget plads på opstillingsstedet, at emnernes størrelser kan håndteres uden problemer. Uorden, uoplyste arbejdsområder og ujævne, glatte gulve kan føre til uheld.
• Fjern regelmæssigt savspåner og savsmuld under savbordet og fra støvudsugningssystemet. Samlet savsmuld er brændbart og er selvantændelig.
• Sikr bordrundsaven. En ikke korrekt sikret bordrundsav kan bevæge sig eller vælte.
• Fjern indstillingsværktøj, trærester osv. fra bordrundsaven, før denne tændes. Distraction eller mulige fastklemninger kan være farlige.
• Anvend altid savblade i den rigtige størrelse og med den passende boring (f.eks. rombeformet eller rund). Savblade, der ikke passer til savens monteringsdele, løber urund og fører til tab af kontrollen.
• Anvend aldrig beskadiget eller forkert savbladmonteringsmateriale som fx flanger, spændskiver, skruer eller møtrikker. Dette savblad-monteringsmateriale blev konstrueret specielt til din sav, til sikker drift og optimal kapacitet.
• Stil dig aldrig oven på bordrundsaven og anvend ikke bordrundsaven som trappestol. Der kan opstå alvorlige kvæstelser, hvis el-værktøjet vælter, eller hvis du tilfældigt kommer i kontakt med savbladet.
• Sikr, at savbladet er monteret i den rigtige drejeretning. Anvend hverken slibeskiver eller trådbørster med bordrundsaven. Forkert montering af savbladet eller brug af ikke anbefalet tilbehør kan føre til alvorlige kvæstelser.

5 Specifikke sikkerhedsregler

5.1 Arbejdsområde

• Børn og unge må ikke betjene bordrundsaven. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Kontrollér, at personer ikke opholder sig i det farlige område.
• Arbejd aldrig uden de beskyttelsesanordninger, der er foreskrevet til den pågældende arbejdsgang, og ændr ikke noget på bordrundsaven, der kan forringe sikkerheden.
• Brug altid dine personlige værnemidler (høreværn, sikkerhedsbriller, støvmaske, sikkerhedssko), när du arbejder.
• Kontrollér emnet for fremmedelementer. Sav ikke i metaldele som fx søm, da de sarte hårdmetalskær derved kan beskadiges.
• Anvend ikke savblade af højlegeret hurtigstål (HSS-savblade).
• Tag højde for omgivelserne udefra. Udsæt ikke bordrundsaven for regn, og undgå arbejde i fugtige eller våde omgivelser samt i nærheden af brændbare væsker eller gasser.
• Anvend ude i det fri kun gummiisolerede forlængerledninger (fx HO7 RN-F) med et tværsnit på mindst 1,5 mm² og sørg for, at ledningen ikke trækkes hen over skarpe kanter.
• Før og læg det elektriske tilslutningskabel væk fra bordrundsaven, så der ikke er risiko for at snuble i betjeningspositionen.
• Start først med at save i emnet, når savbladet har nået sit fulde omdrejningstal.
• Tilslut bordrundsaven til et eksternt spånudsugningssystem (transportabel lille støvsuger), hvis du ikke arbejder udendørs eller i tilstrækkeligt ventilerede rum. Det træstøv, der opstår under savearbejdet, forringer det nødvendige syn og er til dels sundhedsskadeligt.
• Skær ikke rundt træ med bordrundsaven. Dette er ikke tilladt med de seriemæssige anslag og tilføringshjælpeanordninger.

• Tag stikket til tilslutningskablet ud af stikkontakten, før du påbegynder vedligeholdelses- og servicearbejde.
• Arbejde på de elektriske dele på maskinen må kun udføres af en autoriseret elektriker.
• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftning må kun foretages af Mafell eller et autoriseret MAFELL-kundeværksted for at undgå sikkerhedsrisici.
• Er bordslidsen/bordspalten meget beskadiget, skal bordpladen skiftes af en MAFELL-servicetekniker.
• Fjern også regelmæssigt savspåner og savsmuld fra føringerne på de bevægelige dele.
• Der må udelukkende anvendes originale reservedele og originalt tilbehør fra MAFELL. I modsat fald bortfalder garantien, og producenten hæfter ikke for produktet.

6 Klargøring / indstilling

6.1 Opstilling / transport

Maskinen leveres i en transportkarton. Undersøg maskinen for evt. transportskader. Beskadigelser på emballagen kan være et tegn på forkert transport. Meld straks transportskader til Deres maskinforhandler.

Følgende dele er pakket løst og skal monteres hhv. tilføjes maskinen før ibrugtagningen:

• ∅verste beskyttelseskappe
• Opsugningsslange
• Forgrening (forbindelse nederste og øverste opsugningstilslutning)
• Universalanslag
• Skydestok
• Klemmestykke

• ∅verste beskyttelseskappe

Løsn vingeskruen 2 (fig. 2 - side 3) mod venstre indtil stop. Tryk på denne vingeskrue og anbring beskyttelseskappen 1 vandret på spaltekniven 3. Sørg for, at vingeskruens føringsdel er faldet fast i boringen på spaltekniven, när du slipper vingeskruen. Spænd vingeskruen 2 igen.

Til kortvarig opbevaring af den øverste beskyttelseskappe med fjernet kløvekile (fx til neddykningssnit) bruges boringen bagest til venstre på maskinens længdeside, hvor beskyttelseskappen kan hænges fra med og uden kløvekile. Til transporten kan den øverste beskyttelseskappe også fastgøres på fastgørelsespladen 50 (fig. 5 – side 3) på den bageste fod til venstre.

Anbring først forgreningen forgrening 4 (fig. 5 - side 3) på opsugningsstudsen på spånekanalen. Opsugningsstudsen på den øverste beskyttelseskappe forbindes med opsugningsslangen 5. Denne anbringes på den pågældende studs på forgreningen.

- Universalanslag

Monteringen af universalanslaget er beskrevet i afsnit 05.10.

• Skydestok / skydehåndgreb

Den medleverede skydestok 6 (fig. 5 - side 3) kan opbevares i holderen 42 (fig. 5 - side 3) og i det støbte transportgreb 7 i siden på maskinens venstre længdeside
Skydehåndgrebet (specialudstyr) opbevares i boringerne forrest til højre på maskinens længdeside, i hvilke skydehåndgrebet kan fastgøres. På skydehåndgrebet kan du fastgøre et skydetræ, hvis der er behov for det. Hertil anbringes grebet på skydetræet og de to spidser trykkes ind i træet. Herefter trykkes vingeskruen på, før den drejes i. Sådan fremstilles en skydeblok.

- Klemmestykke kpl.

Klemmestykket (fra universalanslaget) kan fastgøres med vingeskruen på holderen 43 (fig. 5 - side 3).

Maskinen transporteres af to personer vha. de transportgreb 7 (fig. 5 - side 3), der er støbt på de to længdesider.

Den højdejusterbare placering af grebene på længde- og tværsiderne gør det også nemmere at transportere maskinen og og ned ad trapper; her er det vigtigt, at den øverste ende af saven holdes af en person og den nederste ende af saven af en yderligere person for at sikre en vandret transport.

De to fødder 9 og 10 (fig. 6 - side 3) på understativet klappes ind for at lette transporten.

Til stationær drift af maskinen klappes de to fødder 9 og 10 ned og ud, til de falder i hak i deres endeposition. Ujævnheder i undergrunden udlignes med den justerbare fod. Til transport, især hen til byggepladser, klappes fødderne ind. Dette gøres på følgende måde:

• Tryk den bageste blokeringsstang 8 (Fig. 3 - side 3) ned for at løse blokeringen og klap den bageste fod på stativet 9 helt ind (se fig. 6), til blokeringsstangen falder i hak.
• Når maskinen står på skrå, tryk da den forreste blokeringsstang ned og klap foden på stativet 10 (fig. 6 - side 3) ligeledes ind, til blokeringsstangen falder i hak.

6.2 Nettislutning

Før igangsætning sørges for at el-spændingen stemmer overens med den værdi, der nævnes på maskinens skilt.

6.3 ∅verste beskyttelseskappe

Den øverste beskyttelseskappe er planlagt iht. gældende love. Beskyttelseskappen og sideoverdækningerne skal forhindre, at brugeren utilsigtet kommer til at berøre savbladets tandkransområde. Hertil ligger sideoverdækningerne altid på bordpladen eller emnet og tilpasser sig automatisk i forhold til emnets tykkelse. Ved ufordelagtige vinkler og/eller emnetykkelser er det rent fysisk ikke muligt at åbne dem. Emnet eller anslagssystemet trykker så sideoverdækningen hen imod savbladet. Dette forhindres ved at overholde følgende henvisninger:

• Tilpas altid skæredybden, så den passer til emnets tykkelse, se afsnit 5.6.
• Indstil efter behov en tilstrækkelig afstand mellem anslag og savblad eller kør ved multifunktionsanslag det anslag tilbage, der ikke er brug for, så sideoverdækningerne kan glide frit.
• Vælg ifm. spidsvinklede afsnit arbejdsretningen på en sådan måde, at sideoverdækningerne ligger så retvinklede som muligt på emnekanten.
• Rengør regelmæssigt den øverste beskyttelseskappe med en egnet klud. Brug ikke rengørings- og smøremidler på beskyttelseskappen.

6.4 Spånudsugning

Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s.

Den indvendige diameter på opsugningsslangen er 58 mm.

Anvendes maskinen ude i det fri eller i tilstrækkeligt ventilerede rum, kan De til kortvarig brug også anvende spånesamlesystemet (Cleanbox), som fås som specialtilbehør. Vær her opmærksom på, at De skal skifte dette senest ved en påfyldning på 80 % (ege- og bøgetræsstøv skal bortskaffes støvfrit!).

6.5 Valg af savblad

Brug skarpt værktøj og vælg værktøjet fra den efterfølgende liste i henhold til materialet for at opnå en høj savekvalitet:

Savning i massivt træ på tværs og langs af fiberretning og savning i ikke-coatede spånplader, krydsfiner og lignende:

• Erika 70: HM-rundsavblad ∅ 225 x 2,5 x 30 mm, 32 skiftetænder (artikelnummer se afsnit 8)
• Erika 85: HM-rundsavblad ∅ 250 x 2,8 x 30 mm, 40 skiftetænder (artikelnummer se afsnit 8)

Savning i coatede plader:

• Erika 70: HM-rundsavblad ∅ 225 x 2,5 x 30 mm, 48 skiftetænder (artikelnummer se afsnit 8)
• Erika 85: HM-rundsavblad ∅ 250 x 2,8 x 30 mm, 60 skiftetænder (artikelnummer se afsnit 8)

Savning af alu-profiler:

• Erika 70: HM-rundsavblad ∅ 225 x 2,5 x 30 mm, 68 trapeztænder (artikelnummer se afsnit 8)
• Erika 85: HM-rundsavblad ∅ 250 x 2,8 x 30 mm, 68 trapeztænder (artikelnummer se afsnit 8)

6.6 Skift af savblad

Fare

• Stil savaggregatet i midten (bordrundsavfunktion) (se afsnit 4.8).
• Indstil savbladet på en skæredybde på ca. 45 – 70 mm (Erika 85: ca. 45 - 85 mm) (se afsnit 5.6).
• Fjern kløvekilen med den øverste beskyttelseskappe ved at trykke på trykknappen 41 (fig.10 – side 4) samtidigt med, at kløvekilen 3 (fig. 2 – side 3) trækkes opad og fremad.
• Vip maskinen en smule ned til venstre, så den venstre længdeside er tilgængelig.
• Tag sekskantstiftnøglen 32 (fig. 10 - side 4) ud af holderen 33 på det nederste beskyttelseskappelåg.
• Åbn låsen 45 på den venstre side af beskyttelseskappens låg ved at dreje den en 14 omdrejning til venstre med sekskantnøglen 32.
• Åbn de to skydere i siden (rød) 40 på beskyttelseskappens låg ved at skubbe dem opad, til de falder i hak.
• Klap beskyttelseskappens låg 90° op og træk dette ca. 30 mm fremad, til beskyttelseskappen svingen nedad hen over svingstangen.
• Tryk på låseknappen 31 (fig. 10 - side 4) foran den nederste beskyttelseskappe og hold den fast. Åbn unbrakoskruen 34 ved at dreje sekskantstiftnøglen 32 til højre.

• Tag den forreste savbladflange 35 af og tag så savbladet ud i opad- eller nedadgående retning.

• Sæt det nye savblad i (overhold snitretningen se drejeretningssymbolet i låget).

• Anbring flangen 35 på tokanten og spænd unbrakoskruen 34 ved at dreje den til venstre med sekskantstiftnøglen.
• Kontroller, at savbladet bevæger sig korrekt, när det drejes med hånden.
• Træk sekskantstiftnøglen 32 af.
• Luk beskyttelseskappens låg.
• Luk de to skydere i siden pos. 40 (fig. 10- side 4) på beskyttelseskappens låg ved at skubbe dem nedad, til de sidder i klemme eller falder i hak.
• Luk låsen 45 på den venstre side af beskyttelseskappens låg ved at dreje den en 14 omdrejning til højre med sekskantnøglen 32.
• Skub sekskantstiftnøglen 32 ind i holderen.
• Skub kløvekilen sammen med den øverste beskyttelseskappe ind i kløvekilens holder, til denne sidder fast i kløvekilens holder.
• Indstil spaltekniven korrekt hvis nødvendigt (se afsnit 4.6).

6.7 Kløvekile

Fare

Spaltekniven forhindrer, at snitfugen ved længdesnit lukker bag ved savbladet, hvorved emnet slår tilbage.

Denne funktion er dog kun sikret, hvis spaltekniven er indstillet korrekt, dvs. dens afstand til savbladets tandkrans i hele snitdybden er max. 5 mm (se Fig. 7) og dens tykkelse ligger mellem snitfugebredden og stambladtykkelsen på det anvendte savblad. Den medleverede spaltekniv passer til de hårdmetalbestykkede, der er beskrevet i afsnit 4.4.

Hvis det er nødvendigt at indstille spaltekniven, gøres følgende:

• Indstil savbladet på maks. skæredybde (se afsnit 5.6).
• Fjern den øverste beskyttelseskappe (se afsnit 4.1).
• Stil savaggregatet i midten (bordrundsavfunktion) (se afsnit 4.8).
• Stil savaggregatet på 45 skrå (se afsnit 5.8).
• Åbn låsen 45 (fig. 10 - side 4) på den venstre side af beskyttelseskappens låg ved at dreje den en 14 omdrejning til venstre med sekskantnøglen 32.
• Skub de to røde skydere i siden 40 på det nederste låg til beskyttelseskappen opad, til disse falder i hak.
• Klap beskyttelseskappens låg ca. 90° fremad og træk låget fremad, så det svinger ned hen over svingstangen.
• Løsn unbrakoskruen 37 (fig. 7 - side 4) og indstil kløvekilen 3 iht. fig. 7 mht. afstand til tandkransen og i højden.
• Spænd unbrakoskruen 37.
• Luk beskyttelseskappens låg igen ved at svinge det 90° op fremad, skubbe det ca. 30 mm bagud og klappe det i opad. Lås beskyttelseskappens låg i lukket tilstand ved at trykke de to skydere i siden 40 (fig. 10 - side 4) nedad.
• Luk låsen 45 på den venstre side af beskyttelseskappens låg ved at dreje den en 14 omdrejning til højre med sekskantnøglen 32.
• Skub den øverste beskyttelseskappe på kløvekilen igen og spænd den fast (se afsnit 4.1).

Spaltekniven kan falde i hak i to positioner uden brug af værktøj:

• ∅verste position med beskyttelseskappe - til normale snit
• Nederste position uden beskyttelseskappe - til skjulte snit

For at nå den pågældende position træk da spaltekniven op og frem eller tryk den ned og bagud.

Kløvekilen kan fjernes uden brug af yderligere værktøj (til neddykningssnit og savbladsskift).

• Stil savaggregatet i midten (bordrundsavfunktion) (se afsnit 4.8).
• Indstil den fulde skærehøjde.
• Fjern den øverste beskyttelseskappe (s. afsnit 4.1).
• Tryk på trykknappen i den aflange åbning i den øverste, bageste del af den nederste beskyttelseskappe.
• Hold trykknappen nedtrykket og træk kløvekilen fremad / opad iht. savbladets diameter.

Når kløvekilen sættes i, skal du være opmærksom på, at kløvekilen skubbes bagud og nedad i en afstand på ca. 5 mm i forhold til savbladets diameter og føres ind i noten på kløvekilens holder. Kløvekilen trykkes helt nedad, til den falder tydeligt i hak (der skal ikke trykkes på trykknappen).

6.8 Anvendelse som forsænket træksav

Den særlige fordel som forsænket træksav er den problemløse og præcise adskillelse fra faststående emner indtil max. 330 mm (Erika 85: 423 mm) snitlængde ved emner med en tykkelse på 16 mm (f.eks. paneler). Læg emnet på anslagsskinnen 14 (Fig. 9 - side 4) op ad universalanslaget 15. Tryk på den røde oplåsningsknap 16 og træk saveaggregatet frem med håndhjulet 17 og trækstangen 18. Når snitarbejdet er færdigt, kører saveaggregatet tilbage i udgangsposition igen, hvor det arreterer automatisk.

6.9 Anvendelse som bordrundsav

Længdesavning af større emner gennemføres med bordrundsavfunktionen. Stil hertil saveaggregatet i bordets fastlagte position. Dette gøres ved at dreje stopknappen 24 (Fig. 8 - side 4) til højre og trække saveaggregatet så meget fremad, til det automatisk falder i hak i den dertil indrettede position.

Anvend universalanslaget 15 som parallelanslag. I denne forbindelse kan De anvende anslagsskinnen 14 - afhængigt af emnets mål - med dens høje emneføringsflade eller 90° drejet med den lavere føringsflade 25.

De vender tilbage til funtionen med forsænket træksav ved at dreje stopknappen 24 til venstre. Saveaggregatet kører så automatisk tilbage i endepositionen.

6.10 Filter rengøres

Åbn linseskruen 44 (fig. 11 - side 4) en smule. Klik filterhuset 46 ud ved at skubbe det fremad ud af mellemhusets drejepunkt. Rengør filterhuset. Efter rengøringen anbringes filterhuset igen i mellemhuset 48 i drejepunkterne 47 i omvendt rækkefølge (kontroller at det falder rigtigt i hak i drejepunkterne på begge sider). Fastgør filterhuset ved at spænde skruen 44.

Som alternativ kan linseskruen 44 åbnes så meget, at filterhuset kan svinges 90° nedad. Rengør filterhuset med et egnet værktøj. Sving efter rengøringen filterhuset 90° opad og fastgør det ved at spænde linseskruen 44.

7 Drift

7.1 Ibrugtagning

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

7.2 Tænd og sluk

• Tilkobling: Tryk på den grønne kontaktknap 12 (Fig. 9 – side 4).
• Frakobling: Tryk på den røde kontaktknap 11. Herefter opbremses savakslen automatisk, udløbstiden forkortes til under 10 s.

Tilslutningsledningen kan til transport opvikles på den højre side af maskinen vha. holderne 13 (samtidig transportgreb).

Hvis bremserne aktiveres mere end fire gange inden for en tidsperiode (bremsecyklus) på 45 sekunder, afbrydes den efterfølgende bremsning, indtil cyklustiden er udløbet.

7.3 Lys

Fare

El-værktøjet er udstyret med et lysmodul 49 (fig. 2 - side 4) i den øverste beskyttelseskappe.

Lysmodulet forsynes med strøm i en bestemt tid, när maskinen tændes, hvorefter det er klar til brug.

I driftsfunktion tænder lysmodulet automatisk for lyset, när maskinen bevæges, under længere stilstand slukkes lyset igen.

De guldfarvede kontaktflader på kløvekilen skal rengøres, hvis de er snavsede, for at sikre, at lyset fungerer, som det skal. Fjern hertil kløvekilen og rengør kontaktfladerne for støv og spåner med en klud.

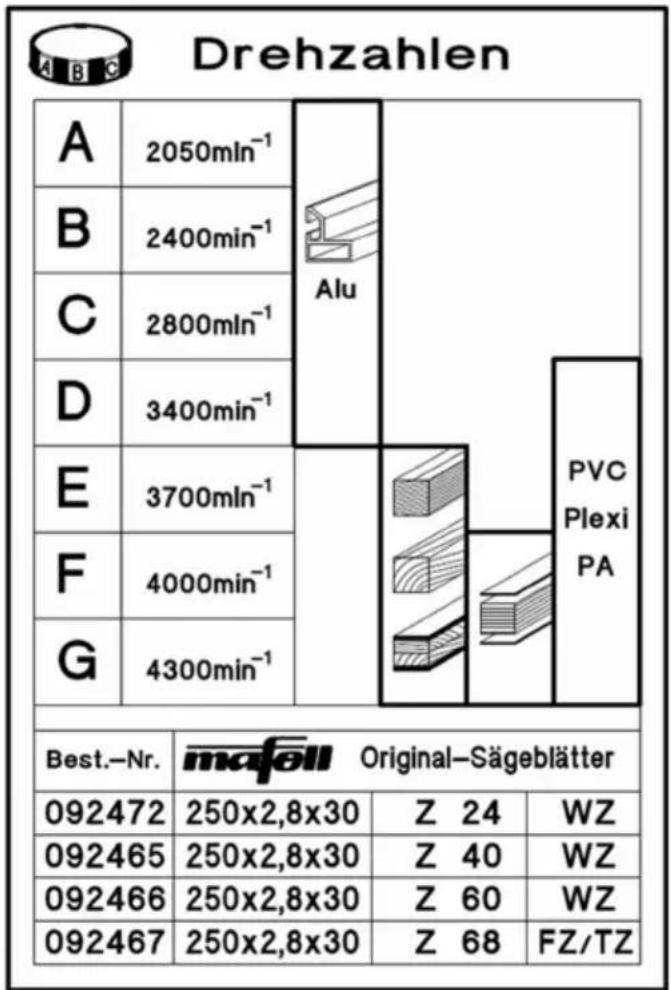

7.4 Valg af omdrejningstal

For at opnå en optimal snitkvalitet afhængigt af det bearbejdede materiale kan savbladets omdrejningstal trinvist vælges mellem 2050 og 4300 min- ^1 . Disse vælges med det indstillingshjul, der er anbragt under hovedafbryderen.

Vær opmærksom på, at den optimale skærekvalitet ikke kun afhænger af omdrejningstallet, men også af savbladet og savbladets skarphed. Henvisninger til det egnede savblad se afsnit 4.4.

7.5 Overbelastningsbeskyttelse

En aktivering af motorværnet er altid et tegn på en overbelastning af motoren, sørg her for at finde og afhjælpe årsagen hertil.

Overbelastes motorenn, sænkes omdrejningstallet automatisk hhv. ved strømsvigt gennemføres en automatisk frakobling. Så snart spændingen vender tilbage, kan De tænde for maskinen igen.

7.6 Indstilling af skæredybde

Snitdybden indstilles trinløst fra 0 til 72 mm (Erika 85: 0 til 85 mm) ved at dreje på håndhjulet 17 (Fig. 8 - side 4). Drejes til højre, øges snitdybden, drejes til venstre, reduceres den.

For at opnå en god snitkvalitet bør den indstillede snitdybde for savbladet ligge ca. 5 mm over den materialetykkelse, der skal bearbejdes.

Afhængigt af spaltekilens position i de to stoppositioner kan målskalaen 38 (Fig. 7 - side 4), der er anbragt på spaltekilen og som står lodret i forhold til bordfladen benyttes som hjælp til indstilling af en bestem snitdybde. Dette gælder dog kun for savblade med ø 225 mm (Erika 85: ø 250 mm).

Er en nøjagtig indstilling af snitdybden nødvendig (f.eks. til noter eller false), positioneres altid nedefra for at udligne evt. slør.

7.7 Neddykningssnit

Fare

Fare for tilbagestød under neddykningssnit! Før neddykningen anbringes delen, hvis muligt, op mod den forreste kant på et fastgjort anslag. Tryk delen fast mod bordets overflade under neddykningen. Vær under trykningen opmærksom på det farlige område, hvor savbladet dukker op.

Fjern den øverste beskyttelseskappe se afsnit 4.1. Fjern kløvekilen se afsnit 4.5.

Brug håndhjulet til at dreje savbladet nedad, til det er forsvundet under bordpladen.

Neddykningssnittet kan betjenes trinløst fra 0 til 85 mm ved at dreje på håndhjulet 17 (fig. 8 - side 4) (pas på: savbladet dykker let bueformet fremad ud af emnet). Drejes til højre, øges skæredybden, drejes til venstre, reduceres den.

Efter neddykningssnittet anbringes kløvekilen igen i den oprindelige position, se afsnit 4.6, herefter monteres beskyttelseskappen igen på kløvekilen, se afsnit 4.5.

7.8 Indstilling af skråsnit

Fare

Før skråpositionen startes ved kørende savblad, skal man være opmærksom på, at hverken multifunktionsanslaget eller emner befinder sig i savbladets svingområde.

Til vinkel indtil 45° løsnes først spændearmen 19 (Fig. 9 - side 4) ved at dreje den til venstre. Sving saveaggregatet ved at dreje på håndgrebet 20. På vinkelskalaen 21 på indikatoren 22 vises snitvinklen. Spænd spændearmen 19 igen.

Betjenes drejeknappen 23, er det muligt at svinge saveaggregatet med 3° ud over de to endepositioner 0° og 45°. Når det svinges tilbage, går drejeknappen automatisk tilbage i udgangspositionen igen, så der køres nøjagtigt til 0° - hhv. 45° -positionen, når det svinges igen.

7.9 Multifunktionsanslag (leveringsomfang Erika 85)

Beskrivelsen fremgår af vedlagte monteringsvejledning og reservedelsliste.

7.10 Universalanslag (leveringsomfang Erika 70)

Det komplette universalanslag består af stangholderen 27 (fig. 8 - side 4) og af styrestangen 26, der kan indstilles i holderen. Det kan anbringes i enhver position på svalehaleføringerne på alle bordpladens sider efter behov:

• Drej spændearmen 51 (fig. 12) lodret nedad ind i den løsnede position 51.1 (fig. 13).
• Anbring herefter stangholderen skråt oppefra (fig. 14) mod svalehaleprofilet, så spændebakken 53 (fig. 12) trykkes bagud og falder i hak i profilet.
• Stangholderen kan forskydes variabelt på profilet, när spændearmen er løsnet 51.1.
• Drej spændearmen 51 til venstre i position 51.2 (fig. 13) for at klemme stangholderen.

Drejes spændearmen til højre i pos. 51.3 (fig. 13), kan stangholderen fjernes fra profilet i enhver position.

Rengør maskinens og stangholderens svalehaleprofil samt klemmefladen på spændebakken 53 (fig. 12) regelmæssigt med en egnet klud. Derved sikres den nødvendige klemmekraft.

Universalanslaget kan anvendes både som parallelanslag i bordrundsavens funktion og som tvær- og geringsanslag ved den forsænkede træksav.

Stopskinnens position (emneanlæg) til delskiven hhv. skalaen er indstillet nøjagtigt på fabrikken. Skulle det alligevel være nødvendigt at gennemføre en efterjustering, gennemføres dette på følgende måde:

• Fastgør universalanslaget i svalehaleføringen på den højre eller venstre længdeside af bordet.
• Løsn den øverste vingeskrue 28 og stil stopskinnen på 0° og spænd vingeskruen.
• Løsn de to cylinderskruer, der er tilgængelige oppefra, med en skruetrækker.
• Løsn spændearmen i siden 52.1 (fig. 13) på stangholderen 27 (fig. 8).
• Skub herefter stopskinnen indtil kort før savklingen.
• Kontroller, at stopskinnen er indstillet rigtigt. Kontroller afstanden mellem parallelanslag og savblad. På den bageste, stigende tand skal afstanden være lidt større end på den forreste, faldende tand.
• Klem stopskinnen fast med lukkearmen i siden 52.2 (fig. 13).
• Spænd cylinderskruerne igen.
  • Gennemfør et testsnit!

Er dette ikke i orden, gentages indstillingen.

Når stoppet er efterjusteret, forbliver vinkelvisningen på skalaen!

Universalanslaget kan fastgøres i forskellige positioner og anvendes som parallelanslag (se fig. 8 - side 4). Til indstillingen se 5.10. Fastgørelse på den højre eller venstre langside af bordet. Kontroller afstanden mellem parallelanslag og savblad. På den bageste, stigende tand skal afstanden være lidt større end på den forreste, faldende tand.

• Løsn vingeskruen 28 og indstil 0° på vinkelskalaen. Spænd vingeskruen 28 igen.
• Fastgør stoppet i svalehaleføringen på en sådan måde, at stopskinnen rækker fra den forreste bordkant til ud over midten på savbladet. (maskine i bordrundsav-funktion)
• Indstil det planlagte mål mellem savblad og stopskinne ved at løsne lukkearmen i siden 52.1 (fig. 13) på stangholderen 27) og forskyde styrestangen 26. Bredden kan aflæses på målskalaen 29 på den kant på anslagsskinnen, der vender hen mod savbladet.
• Fastklem lukkearmen i siden 52.2 og spændearmen 51.2 igen.
• Fastgør desuden stopskinnen på den forreste bordkant vha. klemmestykket 36 (fig. 8).
• Før hertil firkanten på klemmestykket ind i noten på stopskinnen.
• Luk vingemøtrikken op på klemmestykket, til kilen griber fat bag ved svalehaleprofilet til bordpladen.
• Spænd vingemøtrikken.

Stopskinnen 14 kan indstilles i længderetning i anslag. Er der f.eks. i forbindelse med længdesavning af massivt træ fare for, at emnet sætter sig i klemme mellem anslag og savblad, forskydes stopskinnen på en sådan måde, at dens bageste ende rækker ca. indtil midten på savbladet. Løsn hertil spændearmen 30, der findes på oversiden af stoppet (fig. 8 - side 4) og forskyd stopskinnen. Efter indstillingen spændes spændesarmen igen.

Stopskinnen 14 kan drejes 90°, før den sættes i. Dette letter savning af smalle emner, især hvis savbladet står på skrå, da den derved tilstedeværende lave føringsflade gør det muligt at positionere parallelanslaget nærmere op ad savbladet. Løsn spændearmen 30 på stoppet. Træk stopskinnen 14 helt ud af holderen. Drej stopskinnen 90° og sæt den i, så den smalle kant peger hen imod savbladet. Spænd

spændearmen igen. Også när stopskinnen befinder sig i denne indstilling, kan snitbredden aflæses på målskalaen 29 på den kant, der vender hen mod savbladet.

For tvær- og geringssnit i træksav-funktionen fastgøres universalanslaget hensigtsmæssigt i den forreste venstre bordside. I denne position vises 0°-mærket på vinkelskalaen ved retvinklede snit°.

Vinkelsnit gennemføres ved at løsne vingeskruen 28, der findes på oversidens (Fig. 9 - side 4). Sving anslagsskinnen i den ønskede position iht. skalaen. Hver 15° er der en stopposition. Derefter spændes vingeskruen igen.

Stoppet kan slukkes med skyderen 54 (fig. 8 - side 4) under vinkelskalaen. Løsn vingeskruen en smule. Tryk så på den fremspringende del, der findes på den ene side af skyderen.

For at opnå en bedre snitkvalitet bør anslagsskinnen altid befinde sig så tæt op ad snitniveauet. Den er derfor løsnet ved dens ender, så den øverste beskyttelseskappe kan tilstilles nok, også når der saves i tynde emner. Anslagsskinnen indstilles ved at løsne spændearmen 30 (Fig. 8 - side 4).

Forskydes styrestangen i stangholderen 27, kan stoppet indstilles på en sådan måde, at der opnås en optimal indstilling af snitbredden afhængigt af emnets mål.

MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse.

Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted.

Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

8.1 Kontrol af sikkerhedsanordningerne

Maskinens sikkerhed afhænger først og fremmest af funktionsdygtigheden af de tilstedeværende sikkerhedsanordninger. Det er derfor vigtigt, at disse anordninger kontrolleres for korrekt tilstand med regelmæssige mellemrum Disse omfatter især kløvekilen, den øverste beskyttelseskappe og den nederste beskyttelseskappe.

Desuden skal følgende kontrolleres hver 2. uge:

• automatisk tilbageløb i udgangsposition ved brug som træksav (se afsnit 4.7)
• automatisk lås af savaggregat i udgangsposition efter tilbageløb
• Funktionsdygtighed af den automatiske lås af savaggregat i midterposition ved brug som bordrundsav (se afsnit 4.8)
• Fejlfri bevægelse af beskyttelseskappens vinge fra den maks. snithøjde til bordpladen.
• Netkabel for beskadigelser

8.2 Maskinpasning

De glidende og rullende dele skal en gang imellem befries for spåner og støv med en støvsuger. En jævnlig indsprøjtning med et almindeligt glidemiddel (fx Caramba) gør det nemmere for delene at glide.

For at undgå en alt for stor opvarmning af motoren bør man en gang imellem kontrolleres, at der ikke er noget støv på dennes overflade. Konstateres snavs, rengøres filterhuset på motoren (se 4.9).

Rengør regelmæssigt den øverste beskyttelseskappe med en egnet klud. Brug ikke rengørings- og smøremidler på beskyttelseskappen.

8.3 Lagring

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.

9 Afhjælpning af driftsforstyrrelser

Fare

Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed.

Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Maskine kan ikke tændes	Ingen netspænding	Kontroller spændingsforsyning
	Netsikring defekt	Erstat sikring
	Kulbørster slidte	Bring maskine til kundeserviceværkstedet hos MAFELL
Maskine slukker automatisk under tomkørslen	Strømsvigt	Kontroller nettets forsikringer Maskinen går ikke automatisk i gang igen på grund af den indbyggede underspændingsbeskyttelse og skal tændes på ny, når spænding er vendt tilbage
Maskine stopper under savning	Strømsvigt	Kontroller nettets forsikringer
	Overbelastning af maskine	Reducer fremføringshastighed
Maskinen bremser ikke	Bremserne blev aktiveret mere end fire gange inden for en periode på 45 sekunder. Bremseblokeringen er aktiv.	Når der er gået 45 sekunder siden den første bremsning, aktiveres en ny bremsning. For at undgå, at bremserne blokerer, skal du øge bremseintervallet til mindst 10 sekunder.
Emne sidder i klemme ved fremskydning	Sløvt savblad	Hold emne fast og sluk motor med det samme. Skift herefter savblad
	Stopskinne til universal- eller multifunktionsanslag står ikke parallel med savbladet	Indstil stopskinne igen, se afsnit 5.10
Brandplet på skærestederne	Savblad, der er uskarpt eller uegnet til arbejdet	Skift savblad
Spånudgang tilstoppet	Drift uden opsugning	Fjern spåner mens maskine er slukket. Åbn hertil skyder 39 (fig. 10 - side 4). Dermed kan spånerne i spånekanalen nu nemt fjernes nedad. Luk herefter skyder igen bagud
	Opsugning for svag	Der skal monteres et opsugningsaggregat, der på opsugnings- tilslutningsstudsen sikrer en lufthastighed på mindst 20 m/s
	Trædele i spånudkast	Åbn skyder 39 (fig. 10 - side 4). Nu kan trædele nemt fjernes fra spånekanalen nedad. Skulle dette være fuldstændigt muligt, sænkes savbladet helt. Luk herefter skyder igen bagud
Højdeindstilling kører tungt	Trækstang, snekke tandsegment og holdeplade snavset	Dele rengøres og smøres med fedt eller olie
Trækudstyr kører tungt	Trækstang, kuglelejeløbeflade og føringsrør snavset	Rengør dele
Rørstativ kan ikke klappes ind	∅verste beskyttelseskappe i parkeringsposition på rørstativ og savaggregat svinget mere end 30°	Sving savaggregat under 30°
Lys går ud	Maskine har ikke været bevæget i ca. ti sekunder	Lysmodul blev automatisk stillet i hviletilstand og tænder automatisk igen, så snart maskinen bevæges igen
	Kontaktfladerne på kløvekilen er snavset	Tag kløvekilen ud og rengør de guldfarvede kontaktflader for støv og spåner med en klud

10 Specialudstyr

• Universalanslag, kpl. Best.nr. 207912
• Multifunktionsanslag (inkl. brugsanvisning) Best.nr. 207910
• Parallelanslag (inkl. brugsanvisning) Best.nr. 207506
• Stangholder emballeret Best.nr. 207507
• Skydeslæde, kpl. Best.nr. 038563
• Anslagslineal 1.000 mm; inkl. afkorterklap Best.nr. 203396
• Udtræksstang, kpl. Best.nr. 038309
• Klemmestykke Best.nr. 038294
• Ekstra bord for Erika 70 Best.nr. 208438
• Ekstra bord for Erika 85 Best.nr. 208439
• Holdeskinne 1000 mm Best.nr. 038686
• Monteringssæt hjul Best.nr. 202889
• Cleanbox startpakke Best.nr. 203402
• Cleanbox, 5 stk. Best.nr. 203575
• Savblad-HM ∅ 225 x 2,5 x 30 mm, 32 tænder / WZ (Erika 70) Best.nr. 092460
• Savblad-HM ∅ 225 x 2,5 x 30 mm, 48 tænder / WZ (Erika 70) Best.nr. 092462
• Savblad-HM ∅ 225 x 2,5 x 30 mm, 68 tænder / FZ/TR (Erika 70) Best.nr. 092464
• Savblad-HM ∅ 250 x 2,8 x 30 mm, 24 tænder / WZ (Erika 85) Best.nr. 092472
• Savblad-HM ∅ 250 x 2,8 x 30 mm, 40 tænder / WZ (Erika 85) Best.nr. 092465
• Savblad-HM ∅ 250 x 2,8 x 30 mm, 60 tænder / WZ (Erika 85) Best.nr. 092466
• Savblad-HM ∅ 250 x 2,8 x 30 mm, 68 tænder / FZ/TR (Erika 85) Best.nr. 092467

11 Eksploderet tegning og reservedelsliste

De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com
