BRUKSANVISNING Erika 70 Mafell

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningar och anvisningar kan orsaka elstötar, brand och/eller allvarliga personskador. Behåll alla säkerhetsanvisningar och anvisning för framtida användning.

ADVARSEL

S - EG Konformitetsförklaring

Vi intygar härmed att maskinen ERIKA 70 / ERIKA 85 uppfyller angivna EU direktiv. De angivna normema användes vid konstruktion och tillverkning. Befullmåktigad för sammanställningen av den tekniska dokumentationen: Mafell AG

DK - EU overensstemmelseserklæring

Innehållsförteckning

1 Teckenförklaring.... 157
2 Produktdata 157
2.1 Uppgifter om tillverkaren 157
2.2 Märkning av maskinen 157
2.3 Tekniska data 158
2.4 Emissioner....159
2.5 Ingående delar 159
2.6 Säkerhetsanordningar 160
2.7 Avsedd användning....160
2.8 Kvarstående risker 160
3 Allmänna säkerhetsanvisningar för elverktyg....160
4 Säkerhetsanvisningar för bordsrundsågar 161
4.1 Säkerhetsanvisningar avseende skyddskåpor 161
4.2 Säkerhetsanvisningar för sågning 161
4.3 Rekyl – orsaker och säkerhetsanvisningar....162
4.4 Säkerhetsanvisningar för användning av bordscirkelsågar 162
5 Specifika säkerhetsregler 163
5.1 Arbetsområde 163
5.2 Anvisningar för service och underhåll....164
6 Förberedelser/Inställning 164
6.1 Uppställning/Transport 164
6.2 Elanslutning....165
6.3 Övre skyddskåpa....165
6.4 Bortsugning av spån....165
6.5 Välja sågklinga 165
6.6 Byta sågklinga 166
6.7 Klyvkniv 166
6.8 Användning som dragsåg....167
6.9 Användning som bordscirkelsåg 167
6.10 Göra rent filter 167
7 Användning 168
7.1 Idrifttagning....168
7.2 Till- och frånkoppling 168
7.3 Belysning....168

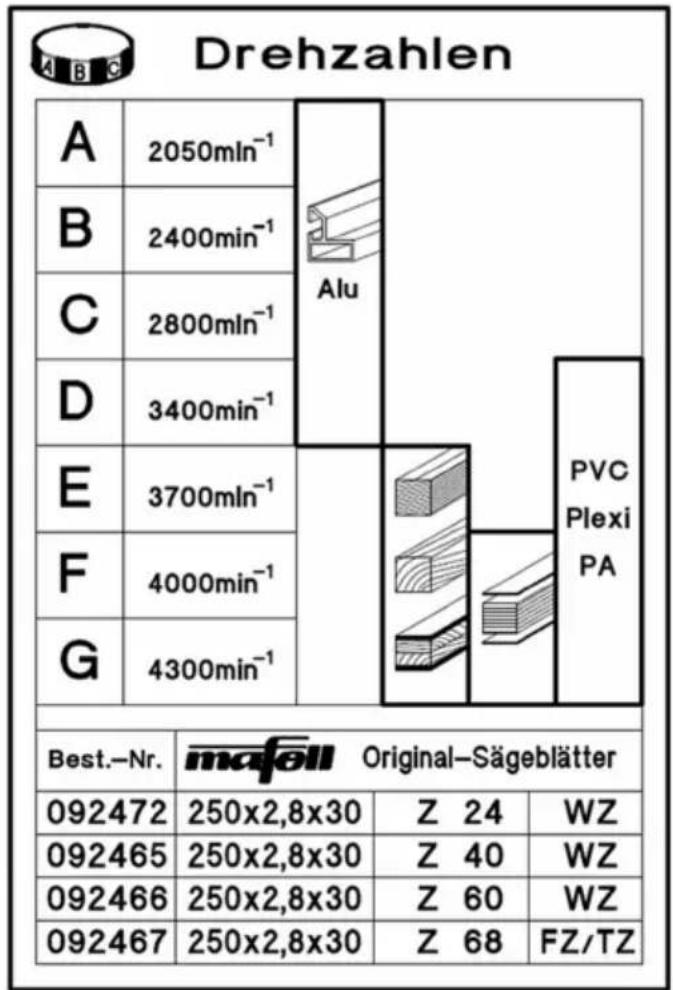

7.4 Val av varvtal....168
7.5 Överbelastningsskydd 168
7.6 Inställning av snittdjup 168
7.7 Sänksågning....169
7.8 Inställning för sneda snitt....169
7.9 Flerfunktionsanslag (leveransinnehåll Erika 85)....169

7.10 Universalanslag (leveransinnehåll Erika 70) 169
7.11 Användning som parallellfäste 170
7.12 Användning som tvär- eller geringsfäste 170
8 Underhåll och servicel 171
8.1 Kontrollera säkerhetsanordningar 171
8.2 Maskinunderhåll 171
8.3 Förvaring 171
9 Åtgärdande av störningar 172
10 Extra tillbehör 174
11 Sprängskiss och reservdelslista 174

1 Teckenförklaring

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns.

Beaktas inte dessa kan svåra personskador bli följden.

Denna symbol markerar en situation som eventuellt kan leda till skada.

Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar användartips och annan användbar information.

2 Produktdata

Erika 70: Art.nr. 972001, 972020, 972021

Erika 85: Art.nr. 971901, 971920, 971921

2.1 Uppgifter om tillverkaren

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], e-post [e-mail]

2.2 Märkning av maskinen

Skyddsklass II

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskinriktlinjer.

Endast för EU länder.

Kasta inte elektroverktyg i hushållsoporna!

Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta elektro- och elektronikapparater samt gällande nationell lagstitning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen så att risken för skador kan minskas.

Använd hörsel- och ögonskydd

Maskinens ID-beteckning kan läsas på skyltarna på fram- och baksidan, se bilder Abb. 1 och 4 (sidan 3).

2.3 Tekniska data

Erika 70:

Driftsspänning		230 V AC
Nätfrekvens		50 Hz
Effektförbrukning kontinuerlig drift		2250 W
Strömförbrukning kontinuerlig drift		11,1 A - EU; 9,5 A – CH
Varvtal vid tomgång		2050 - 4300 min ^-1
Snittdjup 0°/30°/45°		72/62/50 mm
Sågaggregat svängbart		-3° - 48°
Sågklingediameter max/min		225/210 mm
Största basgrovlek sågkinga		1,8 mm
Verktyg snittbredd		2,5 mm
Sågklingemonteringshål		30 mm
Diameter utsugsanslutning		58 mm
Vikt		37,2 kg
Mått:
Bordsplattans storlek		818 x 525 mm
Bordsplattans höjd	Infällda fötter	413 mm
	Utfällda fötter	891 mm

Erika 85:

Driftsspänning		230 V AC
Nätfrekvens		50 Hz
Effektförbrukning kontinuerlig drift		2500 W
Strömförbrukning kontinuerlig drift		12,6 A - EU; 9,5 A - CH
Varvtal vid tomgång		2050 - 4300 min ^-1
Snittdjup 0°/30°/45°		85/74/60 mm
Sågaggregat svängbart		-3° - 48°
Sågklingediameter max/min		250/240 mm
Sågklingetjocklek		1,8 mm
Verktyg snittbredd		2,8 mm
Sågklingemonteringshål		30 mm
Diameter utsugsanslutning		58 mm
Vikt		40,0 kg
Mätt:
Bordsplattans storlek		915 x 525 mm
Bordsplattans höjd	Infällda fötter	413 mm
	Utfällda fötter	891 mm

2.4 Emissioner

De angivna ljudemissionsvärdena har uppmätts enligt DIN EN 62841-3-1 och kan användas för jämförelse av elverktyget Erika med andra elverktyg samt för en preliminär bedömning av belastningen.

Fara

Vid praktisk användning av elverktyget Erika kan ljudemissionsvärdena avvika från de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearbetas.

Använd därför alltid hörselskydd, även när elverktyget går utan last.

2.4.1 Ljudemission

De enligt EN 62841 uppmätta bulleremissionsvärdena uppgår till:

Erika 70 Erika 85

Ljudtrycksnivå	L_PA = 82,8 dB (A)	L_PA = 91,1 dB (A)
Osäkerhet K	_PA = 1,0 dB (A) K	_PA = 1,0 dB (A)
Ljudeffektnivå L	_PA = 101,4 dB (A) L	_PA = 105,7 dB (A)
Osäkerhet	K_PA = 1,0 dB (A)	K_PA = 1,0 dB (A)

Bullernivåmätning genomfördes med seriemässigt levererad sågklinga.

2.5 Ingående delar

Dragsåg Erika 70 komplett med:

1 Cirkelsågklinga med hårdmetallyta ∅ 225 mm, 32 tänder
1 klyvkil (grovlek 2,2 mm)
1 Skyddskåpa med suganslutning
1 Universalanslag
1 Klämenhet
1 Påskjutare
1 Sugslang
1 Skarvstycke (anslutning undre och övre utsug)
1 Manöververktyg i hållaren på maskinen
1 Bruksanvisning
1 häfte "Säkerhetsanvisningar"

Dragsåg Erika 85 komplett med:

1 Cirkelsågklinga med hårdmetallyta ∅ 250 mm, 40 tänder
1 klyvkil (grovlek 2,2 mm)
1 Skyddskåpa med suganslutning
1 Flerfunktionsanslag
1 Klämenhet
1 Påskjutare
1 Sugslang
1 Skarvstycke (anslutning undre och övre utsug)

1 Manöververktyg i hållaren på maskinen
1 Bruksanvisning
1 häfte "Säkerhetsanvisningar"

2.6 Säkerhetsanordningar

Risk

Dessa anordningar är nödvändiga för säker maskindrift och får inte tas bort eller göras overksamma. Kontrollera före användning av maskinen att säkerhetsanordningar fungerar och är intakta. Använd inte maskinen om säkerhetsanordningar saknas eller är ur funktion.

Maskinen är utrustad med följande säkerhetsanordningar:

• Övre skyddskåpa
• Undre skyddskåpa
• Klyvkil
• Sågklinga (enligt EN 847-1)
• Motsvarande sågklingefläns
• Stopptid under tio sekunder
• Anslagsystem för säker styrning av arbetsstycke
• Utsugsanslutning
• elektrisk säkerhet motsvarar EN 62841-1

2.7 Avsedd användning

Undergolvssåg Erika är som bordscirkelsåg och dragskärsåg endast lämplig för längs- och tvärsnitt av massivt trä.

Skivmaterial som spånskivor, fanerskivor och MDF-skivor samt aluminiumprofiler och hårda plaster får också bearbetas. Använd de godkända sågbladen enligt EN 847-1.

Användning i industriell kontinuerlig drift är inte tillåten.

En annan användning än den som beskrivs ovan är inte tillåten. För en skada som uppstår från en sådan annan användning ansvarar inte tillverkaren, genom sådan användning upphör även garanti- och reklamationsanspråk.

För att använda maskinen enligt föreskrifterna, följ de drifts-, underhålls- och reparationsvillkor som Mafell har fastställt.

2.8 Kvarstående risker

Risk

Vid avsedd användning och trots att säkerhetsföreskrifter följs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder.

• Vidrörning av roterande sågklinga i kapområdet.
• Skärskador vid sågklingebyte på grund av vassa sågklingetänder.
• Rekyl hos arbetsstycket eller hos delar av arbetsstycket.
• Enstaka tänder på sågklingan slungas iväg.
• Beröring av spänningsförande delar vid öppna, elektriska monteringsutrymmen och maskin som ej skilts från nätet.
• Hörseln kan påverkas vid långvariga arbeten utan hörselskydd.
• Allergier, slemhinneinflammationer på grund av trädamm eller smörjmedel.

3 Allmänna säkerhetsanvisningar för elverktyg

Risk

Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland! Läs även säkerhetsanvisningarna i den bifogade broschyren 070500 "Säkerhetsanvisningar" (enligt standard EN 62841-1).

4 Säkerhetsanvisningar för bordsrundsågar

4.1 Säkerhetsanvisningar avseende skyddskåpor

• Låt skyddskåpor sitta kvar monterat. Skyddskåpor måste vara i funktionsdugligt skick och korrekt monterade. Lösa, skadade eller ej fungerande skyddskåpor måste repareras eller bytas ut.
• Använd alltid sågklingans skyddskåpa och klyvkilen vid kapningar. Vid kapningar där sågklingan sågar igenom arbetsstyckets kompletta tjocklek minskar skyddskåpan och andra säkerhetsanordningar risken för personskador.
• Fäst kilen igen i dess översta ändläge efter att ha slutfört dolda snitt som t.ex. falsning, uppdelning i omslagsmetoden eller urfräsning. Sätt på skyddskåpan medan kilen är i sitt översta ändläge. Skyddskåpan och kilen minskar risken för skador.
• Se innan elverktyget slås på till att sågklingan inte rör vid skyddskåpan, klyvkilen eller vid arbetsstycket. Om sågklingan oavsiktligt kommer i kontakt med dessa komponenter kan detta leda till en farlig situation.
• Justera klyvkilen enligt beskrivningen i den här bruksanvisningen. Felaktiga avständ, fel position och inriktning kan vara orsaken till att klyvkilen inte förhindrar en rekyl på ett verksamt sätt.
• För att kilen ska kunna verka måste den befinna sig i sågbladet. Vid snitt i arbetsstycken som är för korta för att kilen ska kunna tränga in, är kilen verkningslös. Under dessa förhållanden kan ett bakslag inte förhindras av kilen.
• Använd den sågklinga som passar till klyvkilen. För att klyvkilen ska verka ordentligt måste sågklingans diameter passa till den respektive klyvkilen, sågklingans stamblad vara tunnare än klyvkilen och tandbredden måste vara bredare än klyvkilens tjocklek.

4.2 Säkerhetsanvisningar för sågning

- FARA: Se till att inte komma i närheten av sågklingan eller sågområdet med fingrar eller händer. Ett ögonblicks oaktsamhet eller om du halkar kan styra din hand mot sågklingan och leda till allvarliga personskador.

• För arbetsstycket bara mot sågklingans rotationsriktning. Att föra arbetsstycket mot sågklingan i samma riktning som sågklingans rotationsriktning ovanför bordet kan leda till att arbetsstycket och din hand dras in i sågklingan.
• Använd vid längssågning aldrig geringsfästet för att mata fram arbetsstycket och använd vid tvärsågning med geringsfästet aldrig dessutom parallellanslaget för längdinställning. Att föra arbetsstycket med parallellanslaget och geringsfästet samtidigt ökar risken för att sågklingan kläms fast och att en rekyl uppstår.
• Vid längsgående snitt, håll alltid arbetsstycket i full kontakt med anslagslisten och applicera matningskraften på arbetsstycket alltid mellan anslagslisten och sågbladet. Använd en skjutförlängare när avståndet mellan anslagslisten och sågbladet är mindre än 150 mm, och en skjutblock när avståndet är mindre än 50 mm. Sådana arbetsredskap ser till att din hand hålls på ett säkert avstånd från sågbladet.
• Använd bara den från tillverkaren medföljande påskjutaren, eller en som har tillverkats korrekt enligt anvisning. Påskjutaren ser till att det finns ett tillräckligt avständ mellan hand och sågklinga.
• Använd aldrig en skadad eller sågad glidstång. En skadad eller sågad styrstång kan gå av och orsaka att din hand kommer i kontakt med sågbladet.
• Arbeta aldrig "på fri hand". Använd alltid parallellanslaget eller geringsfästet för att lägga an och styra arbetsstycket. "På fri hand" betyder att man stöder eller för arbetsstycket med händerna i stället ör med parallellanslaget eller geringsfästet. Sågning på fri hand keder till felaktig inriktning, fastklämning och rekyl.
• Grip aldrig i runt eller över en sågklinga som roterar. Att gipa efter ett arbetsstycke kan leda till att du oavsiktligt rör vid den roterande sågklingan.
• Stöd upp långa och/eller breda arbetsstycken bakom och/eller vis sidan av sågbordet så att de hålls vågrätt. Långa och/eller breda arbetsstycken tenderar att tippa över sågbordets kant, vilket leder till att du förlorar kontrollen, sågklingan kläms fast och rekyl orsakas.
• För förstycket jämnt framåt. Böj, vrid eller flytta inte arbetsstycket åt sidan. Om sågbladet fastnar, stäng av elverktyget omedelbart, dra ur

nätkontakten och åtgärda orsaken till fastklemningen. Fastkilning av sågbladet i arbetsstycket kan leda till bakslag eller att motorn blockeras.

• Avlägsna inte avsågat material medan sågen är igång. Avsågat material kan fastna mellan sågklinga och anslagsskena eller i skyddskåpan och dra in dina fingrar i sågklingan om du försöker avlägsna den. Stäng av sågen och vänta tills sågklingan står stilla innan du avlägsnar materialet.
• Använd för längssågning på arbetsstycken som är tunnare än 2 mm ett extra parallellanslag som har kontakt med bordsytan. Tunna arbetsstycken kan kilas fast under parallellanslaget och orsaka rekyl.

4.3 Rekyl – orsaker och säkerhetsanvisningar

Ett bakslag är det plötsliga svaret från arbetsstycket till följd av ett hakande, fastkilat eller felriktat sågblad eller ett snett fört snitt i arbetsstycket i förhållande till sågbladet, eller när en del av arbetsstycket kläms mellan sågbladet och parallellanslaget eller ett annat fast föremål.

I de flesta fall fångas arbetsstycket vid ett bakslag upp av den bakre delen av sågbladet, lyfts från sågbordet och kastas i riktning mot operatören.

Ett bakslag är följden av en felaktig eller bristfällig användning av bordscirkelsågen. Det kan förhindras genom lämpliga försiktighetsåtgärder, som beskrivs nedan.

• Stå aldrig i rak linje mot sågklingan. Se alltid till att du befinner dig på den sida om sågklingan där anslagsskenan finns. Vid en rekyl kan arbetsstycket kastas med hög hastighet mot personer som står framför och i linje med sågklingan.
• Grip aldrig över eller bakom sågklingan för att dra eller stödja upp arbetsstycket. Det kan leda till oavsiktlig beröring av sågklingan, eller en rekyl kan leda till att dina fingrar dras in i sågklingan.
• Håll eller tryck aldrig arbetsstycket som kapas mot den roterande sågklingan. Att trycka arbetsstycket som kapas mot sågklingan leder till fastklämning och rekyl.
• Rikta in anslagsskenan parallellt mot sågklingan. En anslagsskena som inte är inriktad

trycker arbetsstycket mot sågklingan och orsakar en rekyl.

• Använd vid dold kapning (t.ex. falsning, spårskärning eller vändning) en trycknock för att föra arbetsstycket mot bord och anslagsskena. Med en trycknock kan du vid en rekyl kontrollera arbetsstycket på ett bättre sätt.
• Var särskilt försiktig när du sågar i områden i sammansatta arbetsstycken som inte går att se. Sågklingan som sänks ner kan såga i föremål som kan orsaka en rekyl.
• Stöd de stora plattorna för att reducera risken för rekyl på grund av fastklämd sågklinga. Stora skivor kan böjas ner på grund av den stora egna vikten. Skivor måste stödjas upp överallt där de sticker ut över bordsytan.
• Var särskilt försiktig när du sågar i arbetsstycken som är vridna, eller skeva eller som inte har en rak kant mot vilken de kan föras med ett geringsfäste eller längs en anslagsskena. Ett vridet eller skevt arbetsstycke är instabilt och leder till att kapningsfogen riktas in på fel sätt mot sågklingan, fastklämning och rekyl.
• Såga aldrig flera på varandra eller bakom varandra staplade arbetsstycken. Sågklingan kan ta tag i en eller flera delar och orsaka en rekyl.
• Om man vill starta om en såg som befinner sig i ett arbetsstycke så ska sågklingan centreras i sågspalten så att sågtänderna inte har hakar fast i arbetsstycket. Om sågklingan hakar fast kan den lyfta upp arbetsstycket och orsaka en rekyl om sågen startas igen.
• Håll sågklingor rena, vassa och tillräckligt skränkta. Använd aldrig skeva sågklingor eller sågklingor med avbrutna tänder eller tänder med sprickor. Vassa och korrekt skränka sågklingor minimerar risken för fastklämning, blockering och rekyl.

4.4 Säkerhetsanvisningar för användning av bordscirkelsågar

- Stäng av bordscirkelsågen och koppla ifrån den från nätet innan du tar bort bordsinsatsen, byter sågklinga, utför inställningar på klyvkilen eller på sågklingans skyddskåpa och när maskinen lämnas utan uppsikt. Försiktighetsåtgärder hjälper till att undvika olyckor.

• Låt aldrig bordscirkelsågen gå utan uppsikt. Stäng av elverktyget och lämna det inte innan det står helt stilla. En såg som lämnas att gå utan uppsikt innebär en okontrollerad fara.
• Ställ upp bordscirkelsågen på en plats med ett jämnt underlag och med bra belysning och där du står säker och stabilt och kan hålla balansen. Uppställningsplatsen måste ha tillräckligt med utrymme för att du ska kunna hantera arbetsstyckenas storlek på ett bra sätt. Oordning, arbetsområden utan belysning och ojämna, hala golv kan leda till olyckor.
• Ta regelbundet bort sågspån och sågsmulor under sågbordet och från dammutsugningen. Uppsamlat sågspån är brännbart och kan självantända.
• Säkra bordscirkelsågen. En bordscirkelsåg som inte är ordentlig säkrad kan flytta sig eller tippa.
• Ta bort inställningsverktyg, trärester osv. från bordscirkelsågen innan du startar den. Störningar eller eventuella fastklämningar kan vara farliga.
• Använd alltid sågklingor med rätt storlek och med passande monteringshål (t.ex. rombiska eller runda). Sågklingor som inte passar till sågens monteringsdelar går ojämnt och leder till att du förlorar kontrollen.
• Använd aldrig skadat eller felaktigt monteringsmaterial för sågklinga, som t.ex. fläns, underläggsbrickor, skruvar eller muttrar. Dessa monteringsmaterial för sågklinga har konstruerats speciellt för din såg, för söker användning och optimal prestanda.
• Stå aldrig på bordscirkelsågen och använd inte bordscirkelsågen som pall att stå på. Allvarliga personskador kan orsakas om elverktyget tippar omkull eller om du oavsiktligt kommer i kontakt med sågklingan.
• Se till att sågklingan är korrekt fastsatt. Använd inga slipskivor eller trådborstar med bordscirkelsågen. Felaktig montering av sågklingan eller användning av ej rekommenderade tillbehör kan leda till allvarliga personskador.

5 Specifika säkerhetsregler

5.1 Arbetsområde

• Barn och ungdomar får inte använda bordscirkelsågen. Undantagna är ungdomar under övervakning av en sakkunnig i syfte att utbilda dem.
• Se till att inga personer befinner sig inom riskområdet.
• Arbeta aldrig utan de skyddsanordningar som föreskrivs för respektive arbetsmoment och ändra inte något på bordsrundsågen som kan äventyra säkerheten.
• Använd alltid din personliga skyddsutrustning (hörselskydd, skyddsglasögon, dammask, säkerhetsskor) när du arbetar.
• Kontrollera arbetsstycket så att det inte innehåller främmande material. Såga inte i metalldelar som exempelvis spik då detta kan skada de känsliga hårdmetallytorna.
• Använd inga sågklingor av snabbstål med hög legering (SS-sågklinga).
• Ta hänsyn till omgivningspåverkan. Utsätt inte bordsrundsågen för regn och undvik arbete i fuktiga eller våta miljöer samt nära brännbara vätskor eller gaser.
• Använd endast förlängningskablar isolerade med gummi utomhus (t.ex. HO7 RN-F), med en diameter på minst 1,5 mm ^2 och var uppmärksam på att kabeln inte dras över vassa kanter.
• Leda och lägga den elektriska anslutningskabeln från bordsågen så att det inte finns någon snubbelrisk vid arbetsplatsen.
• Börja inte såga i arbetsstycket förrän sågklingan nätt fullt varvtal.
• Anslut bordsrundsågen till en extern spånutsugning (bärbar liten dammsugare) om det inte arbetas utomhus eller i tillräckligt ventilerade utrymmen. Den vid sågning uppkommande trädammet försämrar den nödvändiga sikten och är delvis hälsoskadligt.
• Såga inte runt virke med bordsågen. Detta är inte tillåtet med de standardmässiga anslagen och matningshjälpmedlen.

5.2 Anvisningar för service och underhåll

• Dra ut nätkabelns kontakt från uttaget innan du påbörjar underhålls- och reparationsarbeten.
• Arbete på maskinens elektriska delar får endast utföras av en elbehörig person.
• Skadade kablar eller kontakter måste omedelbart bytas ut. Utbytet får endast utföras av Mafell eller en auktoriserad MAFELL-kundverkstad för att undvika säkerhetsrisker.
• Vid kraftigt sågade bordsspringor måste bordsytan bytas ut av MAFELL:s kundtjänst.
• Ta också regelbundet bort sågspån och sågsmulor från styrningarna på rörliga delar.
• Endast original MAFELL reservdelar och tillbehör får användas. Det finns annars inget garantikrav och inget ansvar från tillverkaren.

6 Förberedelser/Inställning

6.1 Uppställning/Transport

Maskinen levereras i en transportkartong. Undersök maskinen för att se om det eventuellt finns transportskador. Skadat förpackningsmaterial kan tyda på oaktsam hantering under transporten. Reklamera transportskador omgående hos inköpsstället.

Följande delar är separat förpackade och måste monteras eller bifogas maskinen innan denna tas i drift.

• Övre skyddskåpa
• Sugslang
• Skarvstycke (anslutning undre och övre utsugsanslutning)
• Universalanslag
• Påskjutare
• Klämdetalj

Monteringen går till på följande sätt:

➢ Lossa vingskruven 2 (bild 2 - sidan 3) moturs ända till anslaget. Tryck sedan på vingskruven och sätt skyddskåpan 1 vågrätt på klyvkilen 3. Var noga med att skruvens styrdel har hakat fast ordentligt i öppningen på klyvkilen när du släpper skruven. Drag fast vingskruven 2 igen.
För tillfällig förvaring av den övre skyddskåpan med borttagen klyvkil (t.ex. vid sänksågning) är hålet baktill till vänster på maskinens långsida avsett. I det kan skyddskåpan hängas in med eller utan klyvkil. För transport kan den övre skyddskåpan även fästas vid fästplåten 50 (bild 5 - sidan 3) på den bakre vänstra foten.

- Sugslang och skarvstycke

Först placerar du skarvstycket 4 (bild 5 - sidan 3) på utsugsröret på spånkanalen. Utsugsröret på den övre skyddskåpan förbinder du med sugslangen 5. Denna ansluter du sedan till motsvarande stos på skarvstycket.

- Universalanslag

Monteringen av universalanslaget beskrivs i avsnitt 5.10.

- Påskjutare/-handtag

Den medföljande påskjutaren 6 (bild 5 - sidan 3) kan du förvara på maskinens vänstra långsida i den avsedda hållaren 42 (bild 5 - sidan 3) och i det fastgjutna transporthandtaget 7 på sidan.
För att förvara körhandtaget (specialtillbehör) finns det hål längst fram till höger på maskinens långsida, i vilka du kan hänga körhandtaget. På handtaget kan du hänga en styrkloss, när sådan behövs. Man sätter då handtaget på klossen och trycker in de båda spetsiga delarna i träet. Därefter sätter du dit vingskruven och skruvar in den. Hur man färdigställer ett glidblock.

- Klämstycke kpl.

Klämstycket (på universalanslaget) kan du fästa vid den avsedda hållaren 43 (bild 5 - sidan 3) med vingskruven.

De gjutna transportgrepp en 7 (bild 5 - sidan 3) som finns på maskinens båda långsidor är avsedda att användas när maskinen transporteras av två personer.

Handtagens anordning för höjdjustering på lång- och kortsida gör det också möjligt att enkelt transportera maskinen i trappor då sågen kan hållas av en person uppe och av en annan person nere vilket gör att den kan transporteras vågrätt.

De båda fötterna 9 och 10 (bild 6 - sidan 3) på den underliggande ramen fäller du in för att underlätta transporten.

När maskinen används stationärt fälls de båda fötterna 9 och 10 ut neråt, tills de hakar fast i sitt slutläge. Ojämnheter i underlaget kan du jämna ut med den justerbara foten. Vid transport, speciellt till byggplatser, fäller man in fötterna. Gör då på följande sätt:

• Tryck på den bakre spärrstången 8 (bild 3 - sidan 3) för att släppa spärren neråt och fäll in den bakre stödfoten 9 helt (se bild 6), tills spärrstången hakar fast.
• Tryck nu ner den främre spärrstången på den lutande maskinen och fäll även in stödfoten 10 (bild 6 - sidan 3), tills spärrstången hakar fast.

6.2 Elanslutning

Före idrifttagning måste det kontrolleras att nätspänningen överensstämmer med vad som står på maskinens kapacitetsskylt.

6.3 Övre skyddskåpa

Det övre skyddslocket är utformat enligt lagkrav. Skyddskåpan och sidoskydden är avsedda att förhindra oavsiktlig kontakt mellan användaren och sågbladets kedjeområde. Sidokåpan vilar alltid på bordsskivan eller arbetsstycket och justeras automatiskt efter arbetsstyckets tjocklek. Vid ogynnsamma vinklar och / eller arbetsstyckens tjocklek är den oberoende öppningen fysiskt inte möjlig. Arbetsstycket eller stopp systemet skjuter sedan sidokåpan mot sågbladet. Observera följande för att förhindra detta:

• Justera alltid skärdjupet till arbetsstyckets tjocklek, se avsnitt 5.6.

• Ställ vid behov ett tillräckligt avständ mellan anslaget och sågbladet eller, med multifunktionsproppen, returnera det stopp som inte behövs för att låta sidokåpan glida fritt.

• För spetsvinklade sektioner, välj arbetsriktningen så att sidokåpan träffar arbetsstyckets kant så långt som möjligt i rät vinkel.

• Gör regelbundet rent den övre skyddskåpan med en lämplig trasa. Använd inga rengörings- eller smörjmedel på skyddskåpan.

Maskinen ska anslutas till en lämplig, extern suganordning vid alla arbeten där en stor mängd damm skapas. Lufthastigheten måste vara minst 20 m/s.

Diametern på utsugsanslutningen är 58 mm.

Det går även bra att använda spånuppsamlingssystemet (Cleanbox), som finns som specialtillbehör, vid kortare insatstillfällen om maskinen används utomhus eller i utrymmen med tillräcklig ventilation. Tänk dock på att det måste bytas senast när det är fullt till 80% (tänk på dammfri hantering vid ek- eller bokdamm).

6.5 Välja sågklinga

Använd ett vasst verktyg för att bibehålla bra snittkvalitet. Välj ett verktyg som passar material och aktuell användning i följande lista:

Tvär- och längskapning av massivt trä längs med fibrerna samt kapning av omantlade spånskivor, plywood och liknande:

• Erika 70: HM-cirkelsågklinga ∅ 225 x 2,5 x 30 mm, 32 utbyteständer (artikelnummer se avsnitt 8)
• Erika 85: HM-cirkelsågklinga ∅ 250 x 2,8 x 30 mm, 40 utbyteständer (artikelnummer se avsnitt 8)

Kapa mantlade skivor:

• Erika 70: HM-cirkelsågklinga ∅ 225 x 2,5 x 30 mm, 48 utbyteständer (artikelnummer se avsnitt 8)
• Erika 85: HM-cirkelsågklinga ∅ 250 x 2,8 x 30 mm, 60 utbyteständer (artikelnummer se avsnitt 8)

• Erika 70: HM-cirkelsågklinga ∅ 225 x 2,5 x 30 mm, 68 trapetständer (artikelnummer se avsnitt 8)
• Erika 85: HM-cirkelsågklinga ∅ 250 x 2,8 x 30 mm, 68 trapetständer (artikelnummer se avsnitt 8)

6.6 Byta sågklinga

Risk

Drag alltid ur nätkontakten vid alla servicearbeten.

• Placera sågaggregatet i mittposition (bordscirkelsågfunktion) (se avsnitt 4.8).
• Ställ in sågklingan på ett snittdjup på ca 45 - 70 mm (Erika 85: ca 45 - 85 mm) (se avsnitt 5.6).
• Ta bort klyvkilen med den övre skyddskåpan genom att trycka på tryckknappen 41 (bild 10 - sidan 4) och samtidigt dra klyvkilen 3 (bild 2 – sidan 3) uppåt och framåt.
• Luta maskinen något åt sidan så att vänster långsida är lätt åtkomlig.
• Ta insexnyckeln 32 (bild 10 - sidan 4) ur hållaren 33 på det nedre locket på skyddskåpan.
• Öppna spärren 45 på skyddskåpans vänstra sida genom att vrida 14 varv åt vänster med insexnyckeln 32.
• Öppna de båda skjutreglagen (röd) 40 på sidan locket på skyddskåpan genom att skjuta dem uppåt tills de hakar fast.
• Fäll upp skyddskåpan 90° och dra den ca 30 mm framåt tills locket på skyddskåpan fälls ner över vridstången.
• Tryck på spärrknappen 31 (bild 10 - sidan 4) framför den nedre skyddskåpa och håll den intryckt. Öppna med inexnyckeln 32 sexkantskruven 34 genom att vrida medurs.
• Tag bort den främre sågklingsflänsen 35 och tag ut sågklingan uppåt eller nedåt.
• Sätt i den nya sågklingan (observera kapningsriktningen, se rotationssymbol i locket).
• Sätt flänsen 35 på dubbelkanten och drag fast insexskruven 34 genom att skruva motsols med insexnyckeln.
• Kontrollera om sågklingan löper fritt när man drar runt den för hand.

• Dra av inexnyckeln 32.

• Stäng locket på skyddskåpan.

• Stäng de båda skjutreglagen pos. 40 (bild 10 - sidan 4) på sidan på locket på skyddskåpan genom att skjuta dem nedåt tills de hakar fast.
• Stäng spärren 45 på skyddskåpans vänstra sida genom att vrida 14 varv åt höger med insexnyckeln 32.
• Skjut in inexnyckeln 32 i hållaren.
• Skjut in klyvkilen tillsammans med den övre skyddskåpan i klyvkilsfästet tills den sitter fast i klyvkilsfästet.
• Ställ in klyvkilen korrekt, om detta behövs (se avsnitt 4.6).

6.7 Klyvkniv

Risk

Drag alltid ur nätkontakten vid alla servicearbeten.

Klyvkilen förhindrar att snittfogen bakom sågklingan stängs vid längskapning och förorsakar rekyl hos arbetstycket.

Funktion fungerar dock bara om klyvkilen är korrekt inställd, d.v.s om dess avständ till sågklingans tandkrans uppgår till maximalt 5 mm inom det totala snittdjupet (se bild 7) och om grovleken ligger mellan snittfogens bredd och stambladets omfång på den aktuella sågklingan. Den medföljande klyvkilen passar till de sågklingor med hårdmetallyta som anges i avsnitt 4.4.

Gör så här om klyvkilen måste ställas in:

• Ställ in sågklingan på maximalt snittdjup (se avsnitt 5.6).
• Tag bort den övre skyddskåpan (se avsnitt 4.1).
• För sågenheten i mittläget (bordssågfunktion) (se avsnitt 4.8).

• Ställ sågaggregatet i 45° vinkel (se avsnitt 5.8).

• Öppna spärren 45 (bild 10 - sidan 4) på skyddskåpans vänstra sida genom att vrida 14 varv åt vänster med insexnyckeln 32.

• Skjut de båda röda skjutreglagen 40 på sidan på det nedre locket på skyddskåpan uppåt tills de hakar fast.
• Fäll fram locket på skyddskåpan ca 90° och dra locket framåt så att det fälls fram över vridstången.
• Lossa sexkantskruven 37 (bild 7 - sidan 4) och ställ in klyvkilen 3 motsvarande bild 7 med avseende på avständ till tandkrans och dessutom höjd.
• Drag fast insexskruven 37 igen.
• Stäng locket på skyddskåpan igen genom att fälla upp det 90° framåt, skjut tillbaka det ca 30 mm och stäng igen uppåt. Spärra locket på skyddskåpan i stängt läge genom att trycka de båda skjutreglagen 40 (bild 10 - sidan 4) på sidan nedåt.
• Stäng spärren 45 på skyddskåpans vänstra sida genom att vrida 14 varv åt höger med insexnyckeln 32.
• Skjut på den övre skyddskåpan på klyvkilen igen och fixera kåpan i (se avsnitt 4.1).

Klyvkilen kan sättas fast i två lägen utan att man behöver ha verktyg till hjälp:

- övre läge med skyddskåpa - för normala snitt

- undre läge utan skyddskåpa - för dolda snitt

För att nå respektive läge drar man bara klyvkilen uppåt och framåt, eller trycker den neråt och bakåt.

Klyvkilen kan tas bort utan att använda verktyg (för sänksågning och byte av sågklinga).

• Placera sågaggregatet i mittposition (bordscirkelsågfunktion) (se avsnitt 4.8).
• Ställ in den kompletta såghöjden.
• Tag bort den övre skyddskåpan (se avsnitt 4.1).
• Tryck på tryckknappen i den avlånga öppningen på den övre bakre delen på den nedre skyddskåpan.
• Dra, medan du håller tryckknappen intryckt, klyvkilen framåt/uppåt motsvarande sågklingans diameter.

Se när du sätter i klyvkilen till att klyvkilen skjuts bakåt och nedåt med ett avständ på ca 5 mm mot sågklingans diameter och förs in i klyvkilshållarens spalt. Klyvkilen måste tryckas ner till anslag resp. tydligt haka fast (tryckknappen behöver inte tryckas in).

6.8 Användning som dragsåg

Den speciella fördelen vid användning som dragsåg är problemfri och exakt delning av fast stående arbetsstycken, med upp till maximalt 330 mm (Erika 85: 423 mm) snittlängd på arbetsstycken som är 16 mm breda, ex. panel. Lägg arbetsstycket mot anslagsskenan 14 (bild 9 - sidan 4) till universalanslaget 15. Tryck på den röda frikopplingsknappen 16 och drag sågaggregatet framåt med ratten 17 och dragstången 18. Efter avslutat kapningsförlopp återgår sågaggregatet till utgångsposition där det självständigt hakar fast.

6.9 Användning som bordscirkelsåg

Längskapning av större arbetsstycken sker med funktionen bordscirkelsåg. Ställ in sågaggregatet på positionen för bordscirkelsåg. Du vrider då arreteringsknappen 24 (bild 8 - sidan 4) åt höger och drar fram sågaggregatet ända tills det automatiskt hakar fast i det avsedda läget.

Använd universalanslaget 15 som parallellanslag här. Här kan anslagsskenan 14 användas med hög styrfunktion för arbetsstycket, eller vridas i 90° och användas med låg styrningsyta 25, beroende på arbetsstyckets mått.

Du kommer tillbaka till sänksågfunktionen genom att vrida läsknappen åt vänster. Sågaggregatet återgår då själv till slutposition.

6.10 Göra rent filter

Lossa skruven med kullrigt huvud 44 (bild 11 - sidan 4) något. Haka fast filterhuset 46 genom att skjuta det framåt från mellanhusets rotationspunkt. Gör rent filterhuset. Sätt efter rengöringen tillbaka filterhuset i mellanhuset 48 vid rotationspunkterna 47 i omvänd ordningsföljd (se till att det hakar fast vid rotationspunkterna). Fäst filterhuset genom att dra åt skruven med kullrigt huvud 44.

Alternativt kan skruven med kullrigt huvud 44 lossas så mycket att filterhuset kan fällas ner 90°. Gör rent filterhuset med ett lämpligt verktyg. Fäll efter rengöringen upp filterhuset 90° och fäst det genom att dra åt skruven med kullrigt huvud 44.

7 Användning

7.1 Idrifttagning

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med speciell hänvisning till kapitlet "Säkerhetsanvisningar".

7.2 Till- och frånkoppling

• Starta: Tryck på den gröna knappen 12 (bild 9 - sidan 4).
• Avstängning: Tryck på den röda knappen 11. Sågaxeln bromsar då automatiskt in med förkortning av stopptiden till mindre än 10 s.

När maskinen ska transporteras kan anslutningskabeln lindas upp runt hållarna 13 på maskinens högersida (även transporthandtag).

Om mer än fyra bromsningar utförs inom en tidsintervall (bromscykel) på 45 sekunder, förskjuts den efterföljande bromsningen tills cykeltiden har gått ut.

7.3 Belysning

Risk

Drag alltid ur nätkontakten vid alla servicearbeten.

Elverktyget är utrustat med en belysningsmodul 49 (Bild 2, sida 4) i den övre skyddskåpan.

Belysningsmodulen försörjs kontinuerligt under en viss tid i och med att maskinen startas sätt i och är sedan redo för användning.

När den är redo för användning startar belysningsmodulen belysningen automatiskt när maskinen förflyttas och stänger av den om maskinen är stilla under en längre tid.

För att belysningen ska fungera utan problem ska ge guldfärgade kontaktytorna på klyvkilen göras rent när de är smutsiga. Ta för att göra det bort klyvkilen och gör rent kontaktytorna från damm och spån med hjälp av en trasa.

7.4 Val av varvtal

För att få optimal snittkvalitet på det material som ska bearbetas kan sågklingevarvtalet ställas in steglöst från 2050 – 4300 min ^-1 . Detta ställer man in med inställningsratten som finns under huvudströmbrytaren.

Observera att optimal snittkvalitet inte enbart beror på varvtalet utan även på sågklingan och hur vass sågklingan är. Information om lämplig sågklinga, se avsnitt 4.4.

7.5 Överbelastningsskydd

När motorskyddet löser ut innebär det alltid att motorn är överbelastad och orsaken måste sökas samt åtgärdas.

Vid överbelastning av motorn sänks varvtalet automatiskt och vid strömavbrott sker automatisk avstängning. När strömmen har kommit tillbaka kan maskinen startas igen.

7.6 Inställning av snittdjup

Snitthöjden kan du ställa in steglöst från 0 till 72 mm (Erika 85: 0 till 85 mm) genom att vrida ratten 17 (bild 8

- sidan 4. Vrider man medsols ökar snittdjupet och vrider man motsols minskar det.

För att få bra snittkvalitet bör sågklingans inställda snittdjup ligga ca 5 mm över grovleken hos materialet som ska bearbetas.

Beroende på klyvkilens placering i de två arreteringslägen som finns kan måttskalan 38 (bild 7 - sidan 4) på klyvkilen, som alltid befinner sig lodrätt mot bordsytan, användas som hjälp vid inställning av ett bestämt snittdjup. Detta gäller dock bara sågklingor med ø 225 mm (Erika 85: ø 250 mm).

Är exakt inställning av snittdjupet nödvändig, t. ex. vid spårning eller falsning, så gör alltid detta underifrån för att utjämna eventuellt spel.

7.7 Sänksågning

Fara

Risk för rekyl vid sänksågning! Lägg om det är möjligt innan nedsänkning delen med den främre kanten mot ett fast anslag. Tryck vid nedsänkning delen fast mot bordsytan. Var när du trycker fast arbetsstycket uppmärksam på riskområdet runt sågklingan som dyker upp.

Tag bort den övre skyddskåpan se avsnitt 4.1. Ta bort klyvkilen, se avsnitt 4.5.

Vrid med handhjulet sågklingan nedåt tills den har försvunnit under bordsskiva.

Sänksågningen kan du utföra steglöst från 0 till 85 mm genom att använda handhjulet 17 (bild 8 - sidan 4) (OBS: sågklingan dyker upp ur arbetsstycket lätt bågformigt framåt). Vrider man medsols ökar snittdjupet och vrider man motsols minskar det.

Sätt efter sänksågningen tillbaka klyvkilen på dess ursprungliga plats, se avsnitt 4.6 och montera tillbaka skyddskåpan på klyvkilen, se avsnitt 4.5.

7.8 Inställning för sneda snitt

Risk

Var noga med att vare sig flerfunktionsanslaget eller arbetsstycket befinner sig inom sågklingans svängningsområde innan vinkelinställning görs med arbetande sågklinga.

Lossa först spärrspaken 19 (bild 9 - sidan 4) genom att vrida motsols för vinklar upp till 45 °. Sväng sågaggregatet genom att vrida på handtaget 20. Snittvinkeln visas på vinkelskalan 21 vid pekdonet 22. Drag fast spärrspaken 19 igen.

Om man vrider på knappen 23 blir det möjligt att svänga sågaggregatet med 3° över de båda gränslägena 0° och 45°. När man svänger tillbaka återgår knappen automatiskt till utgångspositionen så att man kan nå det exakta 0° - resp. 45° -läget vid en ny svängning.

7.9 Flerfunktionsanslag (leveransinnehåll Erika 85)

Beskrivningen finns i den bifogade monteringsbeskrivningen och reservdelslistan.

7.10 Universalanslag (leveransinnehåll Erika 70)

Det kompletta universalstoppet består av stånghållaren 27 (fig. 8 - sida 4) och styrstången 26, som kan justeras i hållaren. Du kan placera den i valfri position på laxstjärtstyrningarna på alla sidor av bordsskivan och klämma fast den enligt följande:

• Vrid spännspaken 51 (Fig. 12) vertikalt nedåt till löst läge 51.1 (Fig. 13).
• Placera sedan stånghållaren diagonalt ovanifrån (fig. 14) på laxstjärtsprofilen så att klämbacken 53 (fig. 12) pressas bakåt och griper in i profilen.
• Stånghållaren är variabelt förskjutbar på profilen i spännspakens lösta läge 51.1.
• Vrid spännspaken 51 åt vänster i läge 51.2 (Fig. 13) för att klämma fast stånghållaren.

Genom att vrida spännspaken åt höger i läge 51.3 (Fig. 13) kan stavhållaren tas bort från profilen när som helst.

Rengör regelbundet maskinens laxstjärtsprofil och stånghållaren samt klämmans 53 klämyta (fig. 12) med

en lämplig trasa. Detta säkerställer den nödvändiga spännkraften.

Universalanhållet kan användas både som klyvstängsel i bordssågsfunktionen och som kors- och geringsstängsel i golvdragsågen.

Fästskenans läge (anläggning arbetsstycke) gentemot kapningsskivan och mot skalan är exakt inställt hos tillverkaren. Skulle efterjustering ändå behövas görs detta på följande sätt:

• Sätt fast universalanslaget i den laxstjärtformade styrningen på bordets högra eller vänstra långsida.
• Lossa den övre vingskruven 28, placera anslagsskenan i 0-°läge och drag sedan åt vingskruven igen.
• Lossa de båda ovanifrån åtkomliga spårskruvarna med skruvmejsel.
• Lossa sidospännspaken 52.1 (Fig. 13) på stånghållaren 27 (Fig. 8).
• Skjut sedan stängslet precis framför sågbladet.
• Kontrollera att stoppstängen är korrekt justerad. Var uppmärksam på avståndet mellan klyvanhållet och sågbladet. Spelet på den bakre uppåtgående tanden måste vara något större än på den främre nedåtgående tanden.
• Spänn fast stoppskenan med sidolåsspaken 52.2 (Fig. 13).
• Drag fast spårskruven igen.
• Gör ett testklipp!

Om detta inte är korrekt, börja om med justeringen.

Efter denna efterjustering av fästet kvarstår vinkelvärdet på skalan!

7.11 Användning som parallellfäste

Du kan fästa universalstängslet i olika lägen och använda det som ett parallelstängsel (se bild 8 - sida 4). För inställning se 5.10. Fäste till höger eller vänster långsida av bordet. Var uppmärksam på avståndet mellan klyvanhållet och sågbladet. Spelet på den bakre uppåtgående tanden måste vara något större än på den främre nedåtgående tanden.

• Lossa vingskruven 28 och ställ in 0° på vinkelskalan. Drag fast vingskruven 28 igen.
• Man sätter då fast anslaget i den laxstjärtformade styrningen på sådant sätt att anslagsskenan när

från främre bordskanten och ända fram till mitten på sågklingan. (Maskin i bordscirkelsåg-funktion)

• Efter att ha lossat sidolåsspaken 52.1 (Fig. 13) på stånghållaren 27, ställ in det avsedda avståndet mellan sågbladet och stängsskenan genom att flytta styrstängen 26. Bredden avläses på måttskalan 29 som finns på den kanten av anslagsskenan som är riktad mot sågklingan.
• Kläm fast sidostängningsspaken 52.2 och klämspaken 51.2 igen.
• Fäst även stoppskenan i framkanten av bordet med hjälp av klämstycket 36 (fig. 8).
• För att göra detta, för in fyrkanten på klämstycket i spåret på stoppskenan.
• Skruva upp vingmuttern på klämstycket tills kilen griper in bakom bordsskivans laxstjärtformade styrning.
• Dra åt vingmuttern.

Anslagsskenan 14 kan justeras i längsriktning i anslaget. Finns vid längdkapning av massivt trä exempelvis risk för att arbetsstycket kläms fast mellan anslag och sågklinga så förskjuts anslagsskenan på sådant sätt att dess bakre ände sträcker sig till mitten av sågklingan. Du lossar då spännspaken 30 (bild 8 - sidan 4) på anslagets översida och förskjuter anslagsskenan. Efter inställningen drar du fast spännspaken igen.

Anslagsskenan 14 kan användas med 90° förskjutning. Detta underlättar kapning av smala arbetsstycken, speciellt med vinklad sågklinga, eftersom den då mindre styrningsytan tillåter parallellfästet att komma närmare sågklingan. Man lossar då spännspaken 30 på anslaget. Drag ut anslagsskenan 14 helt ur fästet. Sätt in den med 90° förskjutning och då på sådant sätt att den smala kanten pekar mot sågklingan. Drag sedan fast spärrspaken igen. Även med denna inställning av skenan kan snittbredden avläsas på måttskalan 29, på den kant som är riktad mot sågklingan.

7.12 Användning som tvär- eller geringsfäste

Risk

Utför endast inställningar på universalfästet med stillastående sågklinga.

Vid tvär- och geringssnitt i dragsågsfunktion är det bäst att fästa universalanslaget på den främre, vänstra

bordsidan. I denna position visas 0°-markeringen på vinkelskalan vid högervinklade snitt.

När vinkelsnitt ska utföras lossar man vingskruven 28 (bild 9 - sidan 4) på ovansidan. Sväng anslagsskenan efter skalan för att hitta rätt läge.Det finns arreteringslägen vid varje 15°. Drag sedan fast vingskruven igen.

Spärren kan stängas av med sliden 54 (bild 8 - sida 4) under vinkelskalan. Lossa tumskruven något. Tryck sedan på den del av reglaget som sticker ut på ena sidan.

För att uppnå bättre snittkvalitet bör alltid anslagsskenan ligga så nära snittnivån som möjligt. Den är därför urhakad i ändarna så att den övre skyddskåpan kan placeras tillräckligt nära även vid kapning av tunnare arbetsstycken. Släpp spännspaken 30 (bild 8 - sidan 4) för att ställa in anslagsskenan.

Genom att flytta styrstången i stånghållaren 27 kan stoppet justeras på så sätt att skärbredden anpassas optimalt beroende på respektive arbetsstyckes mått.

8 Underhåll och servicel

Risk

Drag alltid ur nätkontakten vid alla servicearbeten.

MAFELL-maskiner är konstruerade för lågfrekvent servicenivå.

Använda kullager har smörjning som gäller för lagrets livstid. Efter längre användning rekommenderar vi att låta en auktoriserad MAFELL-kundtjänstverkstad gå igenom maskinen.

Endast vårt specialsmörjmedel, beställnr. 049040 (1 kg - burk), skall användas, gäller samtliga smörjpunkter.

8.1 Kontrollera säkerhetsanordningar

Maskinsäkerheten beror i första hand på om de säkerhetsanordningar som finns också fungerar. Det är därför viktigt att funktionen hos dessa anordningar kontrolleras regelbundet. Detta gäller särskilt klyvkilen, den övre skyddskåpan och den nedre skyddskåpan.

Dessutom ska följande kontrolleras varannan vecka:

• sågaggregatets självständiga återgång till utgångsposition vid användning som dragsåg (se avsnitt 4.7)
• automatisk arretering av sågaggregatet i utgångsposition efter återgången
• funktion hos automatisk arretering av sågaggregatet i mittposition vid användning som bordscirkelsåg (se avsnitt 4.8)
• störningsfri rörelse hos skyddskåpans vinge från den maximala kapningshöjden ner till bordsskivan
• Skador på elkabel

8.2 Maskinunderhåll

De glidande och rullande delarna ska då och då befrias från spån och damm med hjälp av lämplig dammsugare. Besprutning ibland med i handeln förekommande smörjmedel (t.ex. Caramba) underlättar delarnas rörlighet.

För att undvika att motorn blir för varm bör det ibland kontrolleras att inte dess yta är täckt av damm. Vid nedsmutsning ska filterhuset på motorn göras rent (se 4.9).

Gör regelbundet rent den övre skyddskåpan med en lämplig trasa. Använd inga rengörings- eller smörjmedel på skyddskåpan.

8.3 Förvaring

Rengör elverktyget noggrant om elverktyget inte används under en längre tid. Spreja in blanka metalldelar med rostskyddsmedel.

9 Åtgärdande av störningar

Risk

Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Drag först ur kontakten!

Nedan återfinns några av de vanligast förekommande störningar samt orsaken till felen. Om andra störningar uppstår, kontakta din återförsäljare eller MAFELL-kundservice direkt.

Störning	Orsak	Åtgärd
Maskinen startar inte	Ingen nätspänning finns	Kontrollera spänningsförsörjningen
	Säkring defekt	Byt ut säkring
	Kolborstar utslitna	Lämna maskinen till MAFELL kundtjänstverkstad
Maskinen stänger själv av sig vid tomgång	Strömavbrott	Kontrollera nätsäkringar Maskinen startar inte själv genom inbyggt lågspänningsskydd och måste startas på nytt när spänning återkommer.
Maskinen stannar under kapningen	Strömavbrott	Kontrollera säkringar på nätsidan
	Överbelastning av maskinen	Sänk matningshastigheten
Maskinen bromsar inte	Inom en tidsperiod på 45 sekunder bromsades det mer än fyra gånger. Bromsspärre är aktiv.	Efter 45 sekunder från den första inbromsningen frigörs en ytterligare inbromsning. För att undvika bromslås, förläng bromsintervallet till minst 10 sekunder.
Arbetsstycke klämmer vid matning	Slö sågklinga	Håll fast arbetsstycket och stäng genast av motorn. Byt sedan ut sågklingan.
	Universalanslagets, alt. flerfunktionsanslagets, anslagsskena är inte parallell med sågklingan.	Ställ in skenan på nytt, se avsnitt 5.10
Brännmärken på snittytor	Sågklinga olämplig för arbetsförloppet eller slö.	Byt sågklinga
Spånutsläpp tätt	Drift utan utsug	Tag bort spån med maskinen avstängd. Öppna härför skjutreglage 39 (bild 10 - sidan 4). På detta sätt kan spånen i spånkanalen enkelt ledas neråt och tas bort. Stäng ingen skjutreglaget igen genom att skjuta det bakåt.
	Utsug för svagtTrädetaljer i spånutkastet	Utsugsaggregat, med lufthastighet på minst 20 m/s i utsugsfästet, måste anslutas.Öppna skjutreglage 39 (bild 10 - sidan 4). Nu kan trädetaljerna enkelt ledas neråt i spånkanalen och tas bort.Är det inte möjligt att helt göra detta så sänk ner sågklingan ända ner. Stäng ingen skjutreglaget igen genom att skjuta det bakåt.
Höjdjustering trög	Dragstång, snäcka, tandsegment och fästplåt smutsiga	Rengör delar samt smörj eller olja
Höjdjustering går trögt Dragstång,	kullagrets löpyta och styrrör är smutsiga	Gör rent komponenter
Rörstativet kan inte fällas ihop	Övre skyddskåpa i parkeringsläge på rörstativ och sågaggregat vridet till över 30°	Vrid sågaggregatet till under 30°
Ljuset slocknar.	Maskinen har inte rörts under ca tio sekunder	Belysningsmodulen har försatts i viloläge och tänds automatiskt igen när maskinen rörs
	Kontaktytorna på klyvkilen är smutsiga	Ta ur klyvkilen och gör rent de gulfärgade kontaktytorna från damm och spån med hjälp av en trasa.

10 Extra tillbehör

• Universalanslag, kompl. Art. nr. 207912
• Multifunktionsanslag (inkl. bruksanvisning) Art. nr. 207910
• Parallellanslag (inkl. bruksanvisning) Art. nr. 207506
• Stånghållare inpackad Art. nr. 207507
• Påskjutarslid, kompl. Art. nr. 038563
• Staket 1 000 mm; inkl Art. nr. 203396
• Teleskopstång, kompl. Art. nr. 038309
• Klämstycke Art. nr. 038294
• Extra bord för Erika 70 Art. nr. 208438
• Extra bord för Erika 85 Art. nr. 208439
• Stödskena 1000 mm Art. nr. 038686
• Monteringssats hjul Art. nr. 202889
• Cleanbox startpaket Art. nr. 203402
• Cleanbox, 5 stycken Art. nr. 203575
• Sågblad HM ∅ 225 x 2,5 x 30 mm, 32 tänder / WZ (Erika 70) Art. nr. 092460
• Sågblad HM ∅ 225 x 2,5 x 30 mm, 48 tänder / WZ (Erika 70) Art. nr. 092462
• Sågblad HM ∅ 225 x 2,5 x 30 mm, 68 tänder / FZ/TR (Erika 70) Art. nr. 092464
• Sågblad HM ∅ 250 x 2,8 x 30 mm, 24 tänder / WZ (Erika 85) Art. nr. 092472
• Sågblad HM ∅ 250 x 2,8 x 30 mm, 40 tänder / WZ (Erika 85) Art. nr. 092465
• Sågblad HM ∅ 250 x 2,8 x 30 mm, 60 tänder / WZ (Erika 85) Art. nr. 092466
• Sågblad-HM ∅ 250 x 2,8 x 30 mm, 68 tänder / FZ/TR (Erika 85) Art. nr. 092467

11 Sprängskiss och reservdelslista

Information om reservdelar hittar du på vår hemsida: www.mafell.com

Indstillinger på universalanslaget må kun foretages, när savbladet står stille.
