Vrsta izdelka	Industrijski sesalnik za suho/mokro sesanje
Znamka in model	Kärcher IVM 60363 H
Dimenzije (D x Š x V)	1020 x 680 x 1670 mm
Delovna teža	78 kg
Električno napajanje	220-240 V, 50-60 Hz, 1 faza, 3150 W (maks. 3600 W)
Zaščitni razred	IPX4 / Razred I
Prostornina rezervoarja	60 L
Največji podtlak	20,4 kPa
Največji volumski pretok (DN70, L=3 m)	440 m³/h
Nazivna širina cevi	DN40/50/70
Površina glavnega filtra	2 m²
Površina filtra H14	3,5 m²
Razred prahu	H po EN 60335-2-69
Glavne funkcije	Sesanje suhega in mokrega nevarnega prahu, industrijska uporaba
Vzdrževanje glavnega filtra	Čiščenje z ročico (5 premikov) ali zamenjava (ref. 9.990-292.0)
Filter H14	Zamenjava (ref. 9.993-006.0)
Priloženi dodatki	Noben (cev, šoba, vrečke je treba naročiti ločeno)
Varnost	Parkirna zavora, zasilni zaustavitev, zaporniki cevi
Dolžina napajalnega kabla	10 m (H07RN-F 3G1,5 mm²)
Temperatura skladiščenja	-10 do 40 °C
Garancija	V skladu s pogoji države, napake materiala ali izdelave

Pogosto zastavljena vprašanja - IVM 60363 H Kärcher

Kako zagnati sesalnik IVM 60363 H?

Priključite omrežni vtič, nato enega za drugim vklopite glavna stikala sesalne turbine. Prepričajte se, da sta cev in dodatki pravilno priključeni.

Kako očistiti glavni filter?

Izklopite napravo in jo odklopite. Ročico za čiščenje filtra premaknite vsaj 5-krat z ene strani na drugo. Če podtlak ostane visok, zamenjajte filter.

Kako izprazniti zbiralnik nečistoč?

Zavarujte napravo s parkirno zavoro, potegnite ročaj s spono navzgor, da odklenete zbiralnik, ga odstranite in izpraznite. Za prevoz z dvigalom je največja teža 50 kg.

Ali lahko s to napravo sesamo vodo?

Da, sesalnik podpira mokro sesanje. Najprej odstranite vrečko za recikliranje ali varnostno filtrsko vrečko. Pazite, da ne presežete ravni napolnjenosti, in po uporabi posušite filter.

Kako zamenjati varnostno filtrsko vrečko?

Zavarujte napravo, zaprite cev, odklenite zbiralnik. Prepognite vrečko, odstranite zaščitno folijo, zaprite s samolepilnim jezičkom, nato s pokrovom in kabelsko vezico. Odstranite jo v nepredušni vrečki.

Kaj storiti, če sesalna moč upade?

Preverite, ali so neuporabljene cevi zaprte, odstranite zamašitve, zamenjajte vrečko ali filtrsko vrečko, če sta polni, očistite ali zamenjajte glavni filter in se prepričajte, da je sesalna glava pravilno nameščena.

Kako varno prevažati sesalnik?

Zaprite oba priključka za gibko cev z zapornimi pokrovi, sprostite parkirne zavore, potiskajte za krmilo. Za nakladanje primite za podvozje in krmilo. Zavarujte ga v vozilu.

Kateri dodatki so na voljo za ta model?

Dodatki (cevi, šobe, vrečke) niso priloženi in jih je treba naročiti ločeno. Obrnite se na spletno stran www.kaercher.com ali vašega prodajalca za originalne dele.

Kako redno vzdrževati napravo?

Očistite zunanjost in notranjost rezervoarja z vlažno krpo. Preverite stanje filtrov. Vsaj enkrat letno naj napravo pregleda strokovnjak. Uporabljajte samo izdelke brez silikona.

Kaj storiti v primeru električne napake ali okvare?

Izklopite napravo in odklopite omrežni vtič. Preverite vtičnico in varovalko. Če napaka vztraja, pokličite servis. Ne poskušajte sami popravljati električnih delov.

NAVODILA ZA UPORABO IVM 60363 H Kärcher

73550 Waldstetten (Vacija)

Tālr.: [phone]

Fakss: [phone]

Valdšatene, 24/04/01

Turinys

Nebezpečenstvo poskodenia filtra

Pri mokrom filtracnom pvku nevysavaje suchy prach, v opacnom priade dojde k upchatiu filtra ktory potom bude nefunkcny.

Splošni napotki 240
Varnostna navodila 240
Namenska uporaba 241
Zaščita okolja 241
Pribor in nadomestni deli 241
Obseg dobave 242
Opis naprave 242
Simboli na napravi 242
Zagon 243
Obratovanje 244
Transport 247
Skladiščenje 247
Nega in vzdřevanje 247
Pomoc pri motnjah 250
Odstranjevanje med opadke 250
Garancija 251
Tehnični podatki 251
Izjava EU o skladnosti 252

Pred prvo uporabo preberite ta izvirna navodila za uporabo in ravnajte v skladu z njimi; izvirna navodila shranite za kasnejso uporabo ali morebitne naslednje lastnike.

Pred prvim zagonom obvezno preberite varnostna navodila st. 5.956-249.0.
- Č e navodil za uporabo in varnostnih navodil ne upostevalate, lahko nastanejo škoda na napravi in nevarnosti za upravljavca in druge osebe.
- Če opazite poskodbe, ki so nastale med transportom, takoj obvestite prodajalca.

Stopnje nevarnosti

NEVARNOST

• Označuje nepsosredno nevamost, kilahko povzroči težke telesne poškodbe ali smrt.

△OPOZORILO

• Označuje potencialno nevarno situacijo, ki lahko povzroci težke telesne poškodbe ali smrt.

PREVIDNOST

Oznacuje potencialno nevarno situaciono, ki lahko povzroci lahke telesne poskodbe.

POZOR

• Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

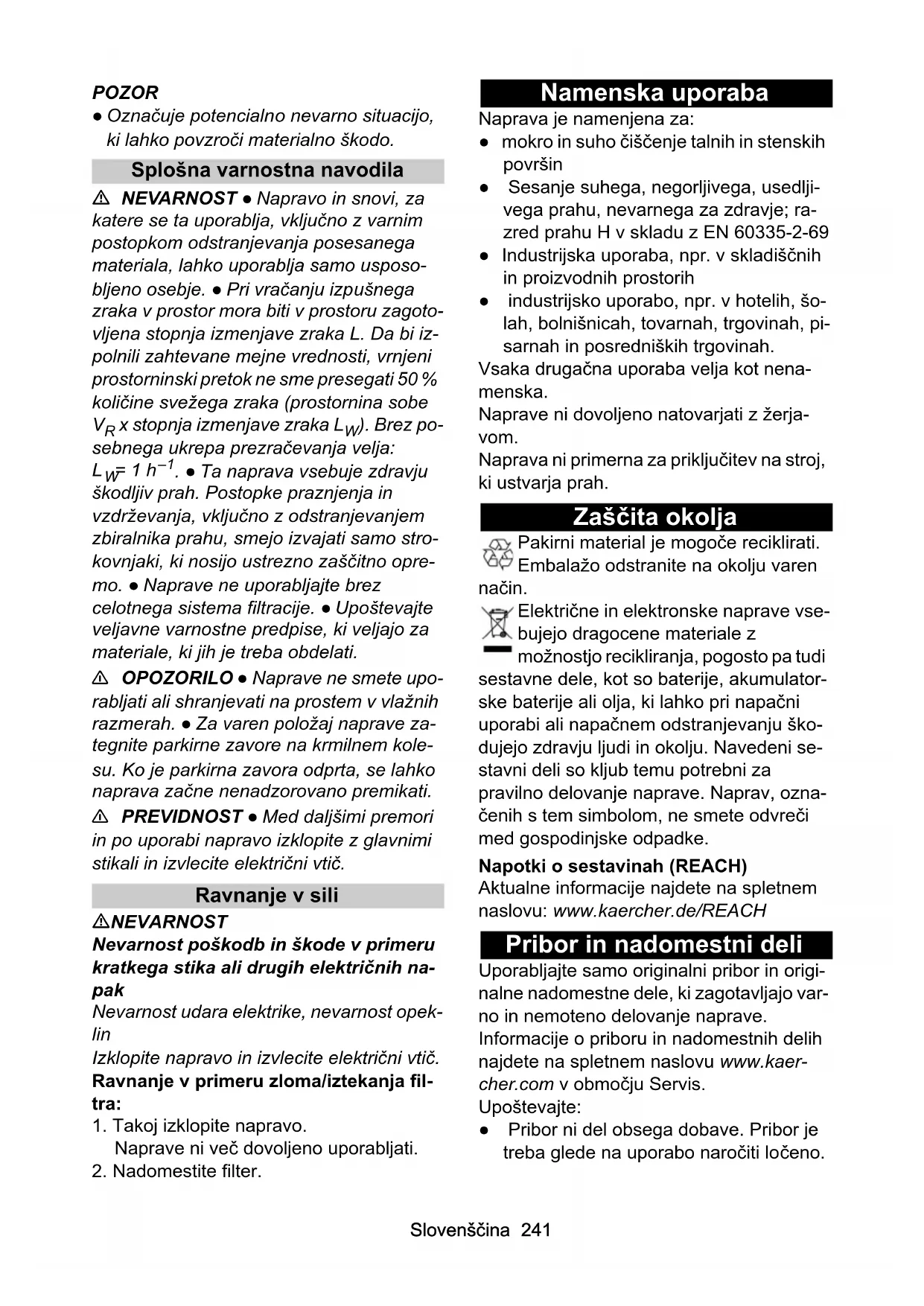

Splošna varnostna navodila

NEVARNOST Napravo in snovi, za katere se ta uporablja, vklučno z varnim postopkom odstranjevanja posesana gmateriala, lahko uporablja samo usposobljeno osebj. Pri vračanju izpušnega zraka v prostor mora biti v prostoru zagotovljena stopnja izmenjave zraka L. Da bi izpolnili zahevaneinente vrednosti, vrnjeni prostorninski pretok ne sme presegati 50% količine svežega zraka (prostornina sobre V_R x stopnja izmenjave zraka L_W ). Brez po-sebnega ukrepa prezračevanja velja: L_W = 1h^-1 . Ta naprava vsebuje zdravju škodljiv prah. Postopke praznjenja in vzdřeivanja, vklučno odstranjevanjem zbiralnika prahu, smejo izvajati samo strokovnjaki, ki nosijo ustrezno zašcitno opre mo. Naprave ne uporablajte brez celotnegasystemafiltracije. Upostevojte veljavne varnostne predpise, ki veljano za materiale, ki jih je treba obdelati.

OPOZORILO Naprave ne smete uporabljati ali shranjevati na prostem v vraznihrazmerah. Za varen položaj naprave zategnite parkirne zavore na krmilnem kolesu. Ko je parkirna zavora odprta, se lahkonaprava začne nenadzorovano premikati.

PREVIDNOST Med daljsimi premori in po uporabi napravo izklopite z glavnimi stikali in izvlecite elektrichi vtic.

Ravnanje v sili

NEVARNOST

Nevarnost poškodb in škode v primeru kratkega stika ali drugih elektricnih napak

Nevarnost udara elektrike, nevarnost opeklin

Izklopite napravo in izvlecite elektricni vtic.

Ravnanje v primeru zloma/iztekanja filtra:

1. Takoj izklopite napravo.
   Naprave ni vecdovoljeno uporabljati.
2. Nadomestite filter.

Namenska uporaba

• mokro in suho cisichenje talnih in stenskih povrsin
• Sesanje suhega, negorljivega, usedlji-vega prahu, nevarnega za zdravje; ra-zred prahu H v skladu z EN 60335-2-69
• Industrijska uporaba, npr. v skladiščnih in proizvodnih prostorih
  industrijsko uporabo, npr. v hotelih, so-lah, bolnišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah.

Vsaka drugacna uporaba velja kot nenamensa.

Naprave ni dovoljeno natovarjati z zerjavom.

Naprava ni primerna za priključitev na stroj, ki ustvarja prah.

Zaščita okolja

Pakirni material je mogoce reciklirati. Embalozo odstranite na okolju varen n.

Elektriche in elektronske naprave vsebujejo dragocene materiale z

možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije, akumulator-ske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni se-stavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske opadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljaje samo originalni pribor in originale nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih
najdete na splenetm naslovu www.kaer-cher.com v območju Servis.

Upoštevajte:

• Pribor ni del obsega dobave. Pribor je treba glide na uporabo naročiti ločeno.

• Nemoteno delovanje naprave je zagotovljeno samo z uporabo predpisane na-zivne širine sesalne gibke cevi (glejte poglavje Tehnični podatki).
  Nadomestni deli in pribor so na voljo pri vašem prodajalcu ali v poslovalnici podjetja KÄRCHER.

Obseg dobave

Ko vzamete napravo iz embalaže, preverite, ali je vsebina popolna. Če opazite transporte poskodbe, obvestite prodajalca.

Opis naprave

Slike si oglejte na strani slikami.

Slika A

①Ročaj posode za umazanijo
② Zapiralni Čep na posodi za umazanijo
③ Zapiralni Čep na filtrskem obroču
4 Filtrski obroch
⑤ Ročica za Čišćenje filtra
6Manometer
⑦Stikalo naprave za sesalno turbino
8Tesnilni obroch
9Filter
Vibrator za filter
⑪ Omrežni kabel
(12)Kavelj za kabel
⑬Nosilni ročaj
⑭Sesalna glava
Tipska ploščica
16Zaklep sesalne glave
Vmesni obroč
18Drzalo za kabel
Potisno streme
Posoda za umazanijo
② Krmilno kolesce parkirno zavoro
2Drzalo sesalne cevi
② Zapah za vmesni obroč
24Drzalo za talno sobo
25 Sesalni priključek na filtrskem obroču
26 Sesalni priključek na posodi za umazanijo
⑦ Prevozno ogrodje

Simboli na napravi

Enota je primerna za sesanje prahu do razreda prahu H.

OPOZORILO: Ta naprava vsebuje zdravju skodljiv prah. Praznjenje in vzdhrževanje, vklučno z odstranjevanjem vrečke za prah, lahko opravljajo le strokovnjaki, ki nosijo ustrezno osebno zašcitno opremo. Ne vklopite, dokler ni namešcen celoten filtrirni sistem in dokler ni preverjeno delovanje kontrole volumskega pretoka.

Napotek

Po potrebi odlepite nalepko v ustreznem nacionalnem jeziku s priloženega lista z na-lepkami in jo prilepite na napravo cze bezedilo v nemščini.

Nalepka prikazuje vrednosti za maks. podlak v razmerju z uporabljenim precnim prerezom sesalne cevi. Trenutno vrednost lahko odcitate z manometra. Za vrednosti, ki veljajo za to napravo, gleje poglavje Odcitek majmanjsega prostorninskega pretoka. Ce je vrednost prenizka, je filter treba očistiti (gleje poglavje Čišcenje glavnega filtra) ali zamenjati (gleje poglavje Zamenjava glavnega filtra). Razlicni precni prerezi sesalne cevi omogocajo prilagoditev na razlicne precni prereze priključkov pribrora.

Vrečka za odstranjevanje odpadkov

(St. za narocilo 9.989-606.0)

Vrečka za varnostni filter

(St. narocila 6.904-420.0)

Glavni filter

(št. za narocilo 9.990-292.0)

Filter H14

(št. za narocilo 9.993-006.0)

Zagon

△OPOZORILO

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Ne sesajte brez filtrskega elementa, saj lahko v nasprotnem primeru pride do ogro-zanja zdravja zaradi povecanih izpustov delcev.

POZOR

Manjkajovi filtrirni element

Poskodba sesalega motorja

Ne sesajte brez filtrinega elementa.

1. Postavite napravo v delovni položaj.
2. Napravo zavarujte z rocnima zavorama.
3. Zagotovite, da je sesalna glava pravilno vstavljena.
4. Vstavite sesalno gibko cev (ni del obsega dobave) v sesalni priključek (glejte poglavje Izbiranje sesalnega priključka).
5. Drugi sesalni priključek tesno zaprite z zapiralnim Čepom (glejte poglavje Zapi ranje sesalnegapriljučka).
6. Preverite stanje polnosti v posodi za umazanijo (glejte poglavje Preverjanje stanja polnosti posode za umazanijo).
7. Po potrebi izpraznite posodo za umazanijo (glejte poglavje Praznjenje posode za umazanijo).
8. Pred suhim sesanjem glede na uporabo vstavite vrecko za odstranjevanje odpadkov ali vrecko za varnostni filter (glejte poglavje Suho sesanje)
9. Na sesalno gibko cev pritrdite zenlen pri-bor (ni del obsega dobave).

Glede na uporabo je mogoce sesalno gibko cev vstaviti v 2 različna sesalna priključka.

• Sesalni priključek na filtrskem obroču

• Suho sesanje z vrečko za odstranjevanje odpadkov: grobi prah, kratek Čas velike količine sesanega materia-la

Vrečka za odstranjevanje odpadkov ni vkljucena v obseg dobave in jo lahko narocite posebej, št. za narocilo 9.989-606.0 (5 kosov).

• Mokro sesanje

• Sesalni priključek na posodi za umazanijo

• Suho sesanje z vrečko za varnostni filter: droben prah, stalno velike količine sesanega materiala

Naprava je opremljena z vrečko za varnostni filter z zapornimPokrovom, st. za narocilo 6.904-420.0 (5 kosov).

• Mokro sesanje

Na sesalnik ne smeta biti istorcasno priključeni dve sesalni gibki cevi. Sesalna šoba mora biti tesno zaprtazapiralnim Čepom.

Ob uporabi vrečke za odstranjevanje opadkov mora spodnji sesalni priključek biti tesno zaprt.

Ob uporabi vrečke
varnostni filter mora
zgornji sesalni pri
ključek tesno zaprt.

Zapiranje sesalnegapriključka

△OPOZORILO

Nevarnost telesnih poskodb

Fin prah lahko poskoduje kozo, pljuca in oci Ko odstranite sesalno gibko cev, je treba sesalni priključek zapreti z zapiralnim Čepom.

Sika B

1. Zapiralni Čep natančno vstavite v sesalni priključek.
2. Zapiralni Čep vstavite do omejitve.

Preverjanje stanja polnosti posode za umazanijo

Ko je posoda za umazanijo napolnjena do spodnjega roba sesalnega priključka na posodi za umazanijo, jo je treba izprazniti. Naprava se ne izklopi samodejno, Če je presežena majvisja visina polnjenja.

1. Redno preverjaje stanje polnosti v posodi za umazanijo.

Obratovanje

△OPOZORILO

Nevarnost zaradi zdravju skodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Ne sesajte brez filtrskih elementov, saj lahko sicer pride do nevarnosti za zdravje zaradi povecane emisije finega prahu.

POZOR

Nevarnost zaradi vstopa drobnega prahu

Nevarnost poskodbe sesalnegamotorja.

Pri sesanju nikoli ne odstranjujte glavnega filtrskega elementa.

Suho sesanje

△OPOZORILO

Povečane emisije prahu zaradi nepravilnega ravnaja s sesalnimi priključki

Bolezni dihal zaradi vdihavanja prahu, nepravilno delovanje naprave
Na napravo ne prikljucite 2 sesalnih gibkih cevi hkrati. Sesalna šoba mora biti tesno zaprtzapiralnim cepom.
Vrečko za odstranjevanje opadkov morate uporabljati samo v povezavi z zgornjim sesalnim priključkom, saj bo sicer med sesanjem posesana navzgor.
Če uporabljate vrečko za odstranjevanje opadkov, mora biti spodnji sesalni priključek tesno zaprt.
Ce uporabljate vrecko za varmostni filter, mora biti spodnji sesalni prikljucek tesno zaprt.

Napotek

Ta naprava je primerna za sesanje vseh vrst prahov do razreda prahu H. Uporaba vrečke za zbiranje prahu je zakonsko predpisana.

Napotek

Naprava je kot industrijski sesalnik primerna za sesanje suhega, negorljivega prahu.

1. Sesalni priključek izberite glede na sesani material (glejte poglavje Izbiranje sesalnegapriljučka).
2. Glede na izbran sesalni priključek vsta-vite vrečko za odstranjevanje odpadkov ali vrečko za varnostni filter (glejte poglavje Vstavljanje vrečke za odstranjevanje odpadkov/vrečke za varnostni filter).

Prehod z mokrega na suho sesanje

POZOR

Prehod z mokrega na suho sesanje

Nevarnost poskodbe filtra

Ne sesajte suhega prahu, ko je filtrirni element moker, saj se lahko filter zamaşi in postane neuporaben.

1. Moker filter pred suhim sesanjem dobro posušite ali ga zamenjajte s suhim.
2. Po potrebizamenjajte filter.

Vstavljanje vrečke za odstranjevanje odpadkov/vrečke za varnostni filter

1. Napravo zavarujte z rocnima zavorama.

Slika C

1. Ročaj povlacite navzgor.

Posoda za umazanijo se sprosti in spusti.

Slika D

1. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Vstavljanje vrečke za odstranjevanje odepadkov

Sika E

1. Vrečko za odstranjevanje odpadkov vstavite v posodo za umazanijo in jo skrbno prislonite na steno in dno posode.
2. Rob vrečke za odstranjevanje odpadkov poveznite navzven Čez rob posode za umazanijo.

Vstavljanje vrečke za varnostni filter Slika F

1. Nataknite vrečko za varnostni filter.

Slika G

1. Rob vrečke za varnostni filter poveznite navzven Čez rob posode za umazanijo.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevamost zmečkanja

Med zapahnitvijo v nobenem primeru z rokami ne segaje med posodo za umazanijo in filtrski obroč ali ne segaje v blizino dvižne mehanike.

Posodo za umazanijo zapahnite talok, da z obema rokama pritisnete rocaj.

1. Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Mokro sesanje

NEVARNOST

Nevarnost zaradi zdravju skodljivega prahu

Bolezni dihal zaradi vdihavanja prahu. Pri mokrem sesanju se ne sme sesati zdravju skodljivih prahov.

POZOR

Nevarnost materialne škode zaradi iztekanja tekocine iz posode za umazanijo

Pri sesanju velike koliçine tekocine se lahko posoda za umazanijo napolni v nekaj sekundah in tekocina začne iztekati. Nenehno preverjaje nivo napoljenosti.

1. Pred mokrim sesanjem odstranite vrecko za odstranjevanje odpadkov ali vrecko za varnostni filter (glejte poglavje Odstranjevanje vrecke za odstranjevanje odpadkov/vrecke za varnostni filter).

Odstranjevanje vrečke za odstranjevanje opadkov/vrečke za varnostni filter

1. Napravo zavarujte z rocnima zavorama.
2. Po potrebi odstranite sesalno gibko cev.
3. Zaprite sesalni priključek na posodi za umazanijo (gleje poglavje Zapiranje sesalnegaprključka).

Slika C

1. Ročaj povlècite navzgor.

Posoda za umazanijo se sprosti in spusti.

Sika D

1. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Odstranjevanje vrečke za odstranjevanje odpadkov

Sika H

1. Vrečko za odstranjevanje opadkov za-vihajte navzgor.
2. Vrečko za odstranjevanje opadkov tesno zaprite s kabelsko vezico.
3. Vrečko za odstranjevanje odpadkov vzemite ven.
4. Vrečko za odstranjevanje oppadkov od-stranite v skladu z zakonskimi dolocbami.

Odstranjevanje vrečke za varnostni filter

Slika I

10.Vrecko za varnostni filter zavihajte navzgor.

Slika J

11.Odstranite zašcitno folijo.
12.Vrečko za varnostni filter zaprite s samolepilnim jezičkom.
13.Vrečko za varnostni filter izvlecite v smeri nazaj.

Sika K

14.Odprtino sesalnegapriklucka na vrecki za varnostni filter tesno zaprite z zapornimPokrovom.

Slika L

15.Vrečko za varnostni filter tesno zaprite s kabelsko vezico.
16.Vrečko za varnostni filter odstranite iz posode za umazanijo.
17.Notranjost posode za umazanijo očistite z vlažno krpo.
18.Vrečko za varnostni filter v prašnotesno zaprti vrečki odstranite v skladu z zakonskimi predpisì.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z rokami ne segajte med posodo za umazanijo

in filtrski obroč ali ne segajte v blizino dvižne mehanike.

Posodo za umazanijo zapahnite tako, da z obema rokama pritisnete rocaj.

19.Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Konec mokrega sesanja

△OPOZORILO

Nepravilno odstranjevanje opadne vode

Onesnaženje okolja

Upostevajte krajevne predpise o obdelavi odpadne vode.

1. Posušite filter.
2. Posodo za umazanijo očistite z vlžnokrpo in jo posušite.

Vklop naprave

1. Prikljucite elektrichi nvi tci v vticnico.
2. Napravo vklopite s stikali za sesalne turbine.

Napotek

Sesalnih turbin nikoli ne vklopite in izklopite hkrati, temvec vedno eno za drugo. Za pravilno delovanje manometra za nadzor majmanjsega volumskega toka morajo biti vklopljene vse sesalne turbine.

Odčitek majmanjsega prostorninskega pretoka

Na sprednji strani naprave je vgrajen manometer, ki prikazuje sesalni podtlak znotraj sesalnika. Ce je dosezen majveci podtlak (glejte tabelo), je treba glavni filter očistiti (glejte poglavje Čišcenje glavnega filtra). Vrednost je odvisna odzmogljivosti naprave in uporabljene sesalne gibke cevi. Ce se podtlak po Čišcenju ne zmanjsa bistveno, je treba filter zamenjati (glejte poglavje Zamenjava glavnega filtra).

POZOR

Preseganje največjega podtlaka

Izguba sesalne moci

Ce je navedena vrednost presežena, hitrost zraka pade pod 20 m/s. Očistite ali za-menjaje filter.

Nazivna širina se-salne gibke cevi	Največji podtlak
DN40 15,70 kPa (15)mbar)
DN50 14,40 kPa (14)mbar)
DN70 10,00 kPa (10)mbar)

Cischenje glavnega filtra

Če je na manometru prikazan majvečji podt-lak (glejte poglavje Odcitek majmanjsega prostorninskega pretoka), je treba očistiti glavni filter.

1. Izklopite napravo.
2. Rocico za ciscenje filtra vsaj 5-krat premaknite sem ter tja.

Izklop naprave

1. Napravo izklopite s stikali za sesalne turbine.
2. Izvlecite elektrichi vtic.

Po vsakem obratovanju

Praznjenje posode za umazanijo

Vstopna odprtina ali sesalna gibka cev sta zaprti.

1. Napravo vklopite s stikali za sesalne turbine.
2. Očistite glavni filter (glejte poglavje Čišćenje glavnega filtra).
3. Napravo izklopite s stikali za sesalne turbine.
4. Napravo zavarujte z rocnima zavorama.

Slika C

1. Ročaj povlècite navzgor.

Posoda za umazanijo se sprosti in spusti.

Slika D

1. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.
2. Izpraznite posodo za umazanijo. Ce je to potrebno, odstranite vrečko za odstranjevanje odpadkov/vrečko za varnostni filter (glejte Odstranjevanje vrečke za odstranjevanje odpadkov/vrečke za varnostni filter).

Napotek

Posoda za umazanijo ima ročaj za dvigovanje zŽerjavom. Najvecja dodatna obremenitev za transport zŽerjavom je 50 kg.

PREVIDNOST

Nevarnost telesnih poskodb in materialne skode

Pri transportu z zerjavom upostevajte skupno tezo posode za umazanijo.

Posode ne preobremenite.

Upostevajte veljavne predpise za dviganje.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobem primeru z rokami ne segaje med posodo za umazanijo in filtrski obroč ali ne segaje v blizino dvizne mehanike.

Posodo za umazanijo zapahnite talok, da z obema rokama pritisnete rocaj.

1. Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Ciscenje naprave

△OPOZORILO

Nepravilno odstranjevanje opadne vode

Onesnaženje okolja

Upostevajte krajevne predpise o obdelavi odpadne vode.

1. Napravo od znotraj in od zunaj posesajte in obrisite z vražno krpo.

Za sesanje naprave uporabljaje sesalnik z enako ali boljso klasifikacijo.

1. Pribor (niso del obsega dobave) po potrebi sperite z vodo in jih posušite.

Nevarnost telesnih poskodb in materialne skode

Pri transportu upostevajte tezo naprave.

1. Za transport brez prahu zaprite oba sesalna priključka (glejte poglavje Zapiranje sesalnegaprključka).

2. Sprostite ročni zavori in napravo potiskajte za potisno streme.

3. Pri natovarjanju napravo primite za podvozje in potisno streme.
4. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevnitvi.

Skladiščenje

△PREVIDNOST

Neupostevanje teze

Nevarnost telesnih poskodb in materialne skode

Pri skladiščenju upostevajte težo naprave.

1. Napravo skladisčite samo v notranjih prostorih.

Nega in vzdrlževanje

NEVARNOST

Nenameren zagon naprave, dotikanje delov pod elektricno napetostjo

Nevarnost telesnih poškodb, nevarnost udara elektrike

Pred deli na napravi izklopite napravo. Izvlecite elektricni vtic.

NEVARNOST

Nevarnost zaradi zdravju skodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Pri vzdrrzevalnih delih (npr. menjavi filtra) nosite dihalno masko tipa P2 ali novejso in oblaclila za enkratno uporabo.

NEVARNOST

Slaba filtraciona

Bolezni dihal zaradi vdihavanja prahu.

Učinkovitost filtracije naprave se lahko preskusi s preskusno metod, kot je doloceno v EN 60 335-2-69 22.AA.201.2. Ta preskus je treba izvajati vsaj enkrat letno ali pogosteje,Če je to doloceno v nacionalnih predpisih.

Ce je rezultat testa negativen, ponovite test z novim filtrom.

△OPOZORILO

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Proizvajalec ali usposobljena oseba mora najmanj enkrat letno preveriti, ali varnostne naprave za preprečevanje nevarosti brez

hibno delujejo iz varnostno-tehnicega vidika, npr. tesnost naprave, poškodba filtra, delovanje kontrolnih enot.

POZOR

Negovalna sredstva, ki vsebujejo silikone

Lahko poskodujejo plastiche dele.

Za ciscenje ne uporabljaje sredstev za nego, ki vsebujejo silikon.

Stroji za odstranjevanje prahu so varnostne naprave za preprecevanje ali odpravljanje nevarnosti v smislu BGV A1.

• Za vzdrlzevanje mora uporabnik napravorrazstaviti, ociisti in servisirati, ce je to izvedljivo brez povzrocitve nevarnosti za servisno osebje in druge osebe. Ustrezni previdnostni ukrepi vključujejo razstruplanje pred razstavljanjem, poskrbite za lokalno filtrirano prisilno odzračevanje, kjer se naprava razstavi, cišcenje vzdrlzevalne povrsine in ustrezno zašcito osebja.
• Preden napravo v Zamete iz nevarnega območja je njeno zunanjost treba raz-strupiti s sesanjem in očistiti z brisanjem, ali pa obdelati s tesnilnim sredstvom. Vse del naprave je treba obravati kot onesnažene,Če se vzamejo iz nevarnega območja. Sprejeti je treba ustrezne ukrepe za preprečevanje po-razdelitve prahu.
• Pri opravljanju vzdrdzevalnih del in popravil je treba zavreci vse kontaminirane predmete, ki jih ni mogoce zadovoljivo očistiti. Takšne predmete je treba odstraniti v neprepustnih vrečah v skladu z ve-ljavnimi predpisi za odstranjevanje takih odpadkov.
• Med transportom in vzdhrzevanjem naprave morajo biti sesalni prikljucki zaprti z zapiralnimi cepi.
• Upostevajte, da lahko preprosta vzdvrzevalna dela inNgu opravite sami.
• Povrsino naprave in notranjost posoderedno cistite z vrazn no krpo.

Pregledi in vzdhrzevalna dela

Napravo je treba redno pregledovati in preizkušati v skladu z zadevnimi nacionalnimi predpisi zakonodajalca za preprečevanje nesreč. Vzdrževalna dela mora v rednih Ča

sovnih intervalih, ki jih navede proizvajalec, izvesti strokovnjak. Pri tem mora upoštevati obstojće določbe in varnostne zahteve. Dela na elektricnem sistemu sme izvesti samo strokovnjak za elektriko. Pri vprašanjih stopite v stik s podružnico podjetja KÄRCHER.

Zamenjava glavnega filtra

NEVARNOST

Nevarnost zaradi zdravju skodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Odpadni prah je treba transportirati v posodah, ki so odporne na prah. Pretresanje ni dovoljeno. Zbiralno posodo za prah lahko odstranijo samo pooblascene osebe.

△OPOZORILO

Nevarnost zaradi zdravju skodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Glavnega filtrinega elementa po odstranit- vi iz naprave ne uporabljajte vec.

Fiksno vgrajene filtr sme zamenjati samo usposobljena oseba na ustreznih območijh, npr. v tako imenovanih enotah za dekonta-minacioj.

1. Izklopite napravo.
2. Izvlecite elektrichi vtich.
3. Sprostite in snemite sesalno glavo.
4. Sprostite in snemite vmesni obroč.
5. Onesnaženi zvezdasti filter vzemite ven.
6. Takoj ko onesnazen zvezdasti filter vazmete iz naprave, ga položite v vrečko in jo tesno zaprite.
7. Onesnaženi zvezdasti filter odstranite v skladu z zakonskimi zahtevami.
8. Odstranite umazanijo na strani Čistega zraka.
9. Preverite, ali je tesnilni obroč poškodovan.

10.Vstavite novi zvezdasti filter:

a Zvezdasti filter povlecite cz vibrator za filter na vmesnem obrocu, da bodovibracijski elementi usmerjeni protisredini filtrskih zepkov.
b Vmesni obroč z zvezdastim filtrom in vibratorjem za filter namestite na filtrski obroč.
c Zapahnite vmesni obroč.

1. Namestite sesalno glavo in jo zapahnite.

Zamenjava H-filtra

1. Napravo zavarujte z rocnima zavorama.
2. Napravo izklopite s stikali naprave.
3. Izvlecite elektrichi vtio

Slika M

1. Sprostite in dvignite sesalno glavo.
2. Odpustite podtračno gibko cev na sesalni glavi in odstranite sesalno glavo.
3. Z ustreznim orodjem odvijte vijak s šestrobo glavo v nasprotni smeri urinega kazalca.
4. S sesalne glave odstranite tesnila in onesnazen H-filter.
5. Takoj ko onesnazen H-filter odstranite iz naprave, ga položite v vrečko in jo tesno zaprite.
6. Onesnažen H-filter odstranite v skladu z zakonskimi predpisi.
   10.Odstranite umazanijo na strani cistega zraka.
   11.Novi H-filter vstavite v obratnem vr-stnem redu.Prepričajte se, da so tesnila in podtlačna gibka cev prvilno namešćeni.
7. Na navoj vijaka s šestrobo glavo nanesite ustrezno sredstvo (npr. Loctite 243), da preprečite nenamerno zrahljanje.
   13.Privijte vijak s šestrobo glavo v smeri urinega kazalca.
8. Namestite sesalno glavo in jo zapahnite.

Zamenjava vrečke za odstranjevanje oppadkov

1. Napravo zavarujte z rocnima zavorama.

Slika C

1. Ročaj povlacite navzgor. Posoda za umazanijo se sprosti in spusti.

Slika D

1. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika H

1. Vrečko za odstranjevanje opadkov za-vihajte navzgor.
2. Vrečko za odstranjevanje opadkov tesno zaprite s kabelsko vezico.

3. Vrečko za odstranjevanje oppadkov vzemite ven.

4. Vrečko za odstranjevanje oppadkov od-stranite v skladu z zakonskimi dolocbami.

Sika E

1. Novo vrečko za odstranjevanje odpadkov vstavite v posodo za umazanijo in jo skrbno namestite ob steno posode in na dno posode.
2. Rob vrečke za odstranjevanje odpadkov poveznite navzven Čez rob posode za umazanijo.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z rokami ne segaje med posodo za umazanijo in filtrski obroč ali ne segaje v blizino dvizne mehanike.

Posodo za umazanijo zapahnite tak, da z obema rokama pritisnete rocaj.

10.Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Zamenjava vrečke za varnostni filter

NEVARNOST

Nevarnost zaradi zdravju škodljivega prahu

Bolezni dihal zaradi vdihavanja prahu.

Odpadni prah je treba transportirati v posodah, ki so odporne na prah. Pretresanje ni dovoljeno. Zbiralno posodo za prah lahko odstranijo samo pooblašcene osebe.

1. Napravo zavarujte z rocnima zavorama.
2. Odstranite sesalno gibko cev.
3. Zaprite sesalni priključek na posodi za umazanijo (glejte poglavje Zapiranje sesalnegaprključka).

Slika C

1. Ročaj povlècite navzgor.

Posoda za umazanijo se sprosti in spusti.

Sika D

1. Posodo za umazanijo primite za ročaj in jo izvlecite iz naprave.

Slika I

1. Vrečko za varnostni filter zavihajte navzgor.

Slika J

1. Odstranite zašcitno folijo.
2. Vrečko za varnostni filter zaprite s samo-lepilnim jezičkom.
3. Vrečko za varnostni filter izvlecite v smeri nazaj.

Slika K

10.Odprtino sesalega priključka na vrečki za varnostni filter tesno zaprite z zapornimPokrovom.

Slika L

11.Vrečko za varnostni filter tesno zaprite s kabelsko vezico.
12.Vrečko za varnostni filter odstranite iz posode za umazanijo.
13. Notranjost posode za umazanijo očistite z vlažno krpo.
14.Vrečko za varnostni filter v prašnotesno zaprti vrečki odstranite v skladu z zakonskimi predpisì.

Slika F

15.Nataknite novo vrečko za varnostni fil-ter.

Slika G

16.Rob vrečke za varnostni filter poveznite navzven Čez rob posode za umazanijo.

△OPOZORILO

Nepravilno ravnanje pri zapahnitvi posode za umazanijo

Nevarnost zmečkanja

Med zapahnitvijo v nobenem primeru z rokami ne segajte med posodo za umazanijo in filtrski obroč ali ne segajte v blizino dvizne mehanike.

Posodo za umazanijo zapahnite talok, da z obema rokama pritisnete rocaj.

17.Vstavite posodo za umazanijo in jo za-pahnite z ročajem.

Pomoc pri motnjah

NEVARNOST

Nenameren zagon naprave/elektricni udar

Nenameren zagon sesalnegamotorjahakopovzroci poskodbe. Napetost na elektrichnih delih lahko povzroci kratek stik.

Pred vsemi deli na napravi najprej izklopite napravo in izvlecite elektrichi nvtic.

Vsa preverjanja in dela na elektrichnih delih prepustite strokovnjaku za elektrotehniko.

Napotek

Če motnje ni mogoče odpraviti, mora napravo pregledati servisna sluzba.

Sesalna turbina ne deluje

1. Preverite vtičnico in varovalko oskrbe z elektricnim tokom.
2. Preverite elektrichi kabel in elektrichi vtič naprave.
3. Vklopite napravo.

Sesalna moč upada

1. Zaprite odprt sesalni priključek (glejte poglavje Zapiranje sesalnega priključka).
2. Odstranite zamašitve iz sesalne šobe, sesalne cevi ali sesalne gibke cevi.
3. Zamenjaje napolnjeno vrečko za odstranjevanje odpadkov (glejtce poglavje Zamenjava vrečke za odstranjevanje odpadkov).
4. Zamenjaje napoljeno vrečko za varnostni filter (glejte poglavje Zamenjava vrečke za varnostni filter).
5. Preverite, ali sta sesalna glava in posoda za umazanijo pravilno namescena.
6. Očistite glavni filter (glejte poglavje Čišćenje glavnega filtra).
7. Pregleje in po potrebi očistite set filtrov.
8. Zamenjaje glavni filter (gleje poglavje Zamenjava glavnega filtra).

Med sesanjem izstopa prah

1. Preglejte in po potrebi očistite set filtrov.
2. Očistite glavni filter (glejte poglavje Čišćenje glavnega filtra).
3. Zamenjaje glavni filter (gleje poglavje Zamenjava glavnega filtra).

Odstranjevanje med odpadke

Po koncu Življenjske doe naprave je treba le-to odstraniti v skladu z zakonskimi dolocbami.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, Če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najblizjim servisom.

Naslov najdete na hrbtni strani.
Dodatne garancijske informacije (ce so na voljo) so na voljo na servisem območju na lokalni splletni strani podjetja Kärcher v razdelku "Prenosi".

Tehnični podatki

Elektrichi priključek
Napetost omrežja V 220-
	240
Število faz ~ 1
Omrežna frekvenca Hz 50-60
Nazivna moč W 3150
Največja moč W	3600
Stopnja zaščite IPX4
Razred zaščite I*
Največja dovoljena omre- Ω 0.195+ žna impedanca	j0.122
Mere in teže
Tipična delovna teža kg 78
Dolžina x širina x višina mm	1020 x 680 x 1670
Učinkovita površina glav- m² nega filtra	2
Učinkovita površina H-filtra	3,5
Okoljski pogoji
Temperatura skladiščenja °C	-10-40

Močnostni podatki naprave
Prostornina posode	I 60
Vakuum (z ventilom za omejevanje tlaka)	kPa	20,4
Maks. volumenski tok s sesalno gibko cevjo DN70, L=3 m	m3/h	440
Maks. volumenski tok s sesalno gibko cevjo DN50, L=3 m	m3/h	365
Maks. volumenski tok s sesalno gibko cevjo DN40, L=3 m	m3/h	270
Maks. volumenski tok s sesalno gibko cevjo DN70, L=5 m	m3/h	415
Maks. volumenski tok s sesalno gibko cevjo DN50, L=5 m	m3/h	305
Maks. volumenski tok s sesalno gibko cevjo DN40, L=5 m	m3/h	225
Priključek sesalne gibke cevi		DN70
Nazivna širina sesalne gibke cevi		DN40/50/70
Številka za naročilo glav- nega filtra		9.990-292.0
Številka za naročilo H-filtra		9.993-006.0
Ugotovljene vrednosti v skladu s stan-dardom EN 60335-2-69
Vrednost tresljajev za dla- ni/roke	m/s2	< 2,5
Negotovost K m/s	2	0,2
Raven zvočnega tlaka LpA dB(A)	dB(A)	79
Negotovost KpA dB(A)	2	2
Omrežni kabel
Tip		H07RN-F3G1,5mm2
Številka dela		6.650-035.0
Dolžina kabla	m	10

• z elementi razreda zašcite II razvrstitev Pridržujemo si pravico do tehnicih sprememb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakrsno dajemo na tržišće, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru spremb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Sesalnik za suho sesanje

Izdelek: Sesalnik za suho in mokro sesanje

Tip: 9.989-xxx

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

73550 Waldstetten (Nemčija)

Tel.: [phone]

Faks: [phone]

Waldstetten, 24/04/01

Cuprins

Nepravilno rukovanje pri aktiviranju za-pora spremnika za prljavstinu

Nepravilno rukovanje pri aktiviranju za-pora spremnika za prljavstinu

Nepravilno rukovanje pri aktiviranju za-pora spremnika za prljavstinu

Nepravilno rukovanje pri aktiviranju za-pora spremnika za prljavstinu

Opasnost od prignjecenja Tijekom aktiviranja zapora ni u kojem slucaju ne stavljaje ruke izmedu spremnika za prljavstinu i prstena filtra ili u blizinu mehanike za podizanje.

Aktivirajte zapor spremnika za prljavstinu pritiskanjem ručice s obje ruke.

1. Umetnite spremnik za prljavstinu i blokirajte zapor ručicom.

Zamjena sigurnosne filtarske vrecice

OPASNOST

Opasnost od praseškodljive za zdrav-lje

Oboljenja disnih putova zbog udisanja praseine.

Nakupljena prasina mora se transporteirati u spremonicima koji ne propustaju prasinu.

Nepravilno rukovanje pri aktiviranju za-pora spremnika za prljavstinu

EU izjava o uskladenosti 289

Opste napomene

Pročitajte ovo originalno uputstvo pre prve upotrebe

vašeg urežaja, postupajte u skladu sa njim i sačuvajte ga za kasniju upotrebu ili buduce vlasnike.

Pre prvog puštanja u rad obavezno pročitajte sigurnosne napomene br. 5.956-249.0.
Ukoliko se ne pridržavate uputstva za rad i sigurnosnih napomena, mogu nastati ostecenja na uredaju i opasnosti za korisnika i druge osobe.
U slučaju stete nastale prilikom transporte odmah obavestite trgovca.

Sigurnosne napomene

Stepeni opasnosti

OPASNOST

• Napomena o neposrednoj opasnosti koja preti i koja moze dovesti do teških telesnih povreda ili smrti.

UPOZORENJE

• Napomena o mogucoj opasnoj situaciji, koja moze dovesti do teških telesnih povreda ili smrti.

△OPREZ

Uredaj je namenjen za:

• Mokro i hemijsko Čišćenje podova i zidova
• Usisavanje suvih, nezapaljivih, opasnih natalozenih prasina; Klasa prasine H prema EN 60335-2-69
• Industrijska upotreba, npr.u skladisnim i proizvodnim prostorima
  Profesionalna upotreba, npr. u hotelima, skolama, bolnicama, fabrikama, radnjama, kancelarijama i prostorima za iznajmljivanje.

Svaka drugacija upotreba smatra se nenamenskom.

Urejne sme da se prenosi pomocu krana.

Ureaj nije pogodan za priključivanje na mašinu koja pravi prašinu.

Zašita Životne sredine

Ambalaža moze da se reciklira.
Pakovanja odložite u OTPad u skladu
sa ekoloskim propisima.

Elektrni i elektronski uredaji sadrze vredne materijale koji se mogu reciklirati, a cesto i sastavne delove kao sto su baterije, akumulatori ili ulje, koji u slucaju pogresnog tretiranja ili pogresnog odlaganje u opstad mogu predstavljati potencijalnu opasnost po zdravlje lijudi iŽivotnu sredinu. Medutim, ovi sastavni delovi su neophodni za pravilan rad uredaja. Ureadi označeni ovim simbolom ne smeju da se odlažu u kućni opstad.

Napomene o sastojcima (REACH)

Aktuelne informaci je sastojcima možete pronači na: www.kaearcher.de/REACH

Pribor i rezervni delovi

Koristiteismo originali pribor i originale
rezervne delove, jer oni garantuju
bezbedan i nesmetan rad uredaja. Informaci o priboru i rezervnim delovima
mozete pronaci na www.kaercher.com u
oblasti servisa.
Imajte u vidu:

• Pribor nods uključen u obim isporuke.
  Pribor mora biti poručen odvojeno u zavisnosti od aplikacije.
• Besprekorno fungcionisanje uredaja se obezbedujeismo preko propisanih nominalnih sirina usisnog creva (pogledajte poglavlje Tehnicki podaci).
• Rezervni delovi i dodatna oprema dostupni su kod vaseg dilera ili u vašoj Kärcher filijali.

Obim isporuke

Prilikom otpakivanja proverite da li je sadrzaj potpun. U slučaju ostećenja prilikom transporte, obavestite vaseg distributera.

Opis uredaja

Slike, pogledajte stranu sa grafikonima Slika A

① Lučna ručka posude za prljavstinu
② Zaptivni Čep posude za prljavstinu
③ Zaptivni Čep na prstenu filtera
4Prsten filtera
⑤ Poluga za ciścenje filtera
6Manometar
⑦ Prekidač urežaja, usisna turbina
8Zaptivni prsten
Filter
Tresac za cijscenje filtera
①Mrežni kabl
⑫Kuka za kabla
13Ručka za noosenje
14 Usisna glava
15 Natpisna pločica
16 Blokada usisne glave
⑰Meduprsten

18Drzač kabla
Potisna ručka
20Posuda za prljavstinu
② Upravljacki tockici sa parkirnom kočnicom
22Drzaucusisnccevi
③ Blokada meduprstena
24Drzač podnog nastavka
25Usisni nastavak na prstenu filtera
26Usisni nastavak na posudi za prljavstinu
⑦Vozno postolje

Simboli na uredaju

Ureaj je pogodan za usisavanje fine prasine do kategorije prasine H.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Nemojte usisavati bez filterskog elementa, jer ce, u protivnom, doci do ugrozavanja zdravlja usled povecanog izbacivanja fine prašine.

PAZNJA

Nedostaje element filtera

Ostecenje usisnog motora

Nemojte usisavati bez elementa filtera.

1. Urečaj postavite u radni połozaj.
2. Urečaj osigurajte ručnom kočnicom.
3. Pobrinuti se da usisna glava bude pravilno postavljena.
4. Priključite usisno crevo (nije uključeno u obim isporuke) u izabrani usisni priključak (pogledajte poglavlje Izbor usisnog creva).
5. Čvsto zatvorite drugi usisni nastavak zaptivnim Čepom (pogledajte poglavlje Priključivanje usisnog priključka).

6. Proverite nivo napunjenosti u posudi za prljavstinu (pogledajte poglavije Provera nivoa napunjenosti posudu za prljavstinu).

7. Event. ispraznite posudu za prljavstinu (vidi poglavlje Praznjenje posude za prljavstinu).

8. Pre suvog usisavanja, u zavisnosti od aplikacije, ubacite kesus za odlaganje ili kesus sa sigurnosnim filterom (pogledajte poglavlje Suvo usisavanje)
9. Na usisno crevo postaviti pribor koji Želite (nije u obimu isporuke).

Izbor usisnog creva

U zavisosti u primene, usisno crevo moze da se utakne u 2 razlicita usisna nastavka.

• Usisni nastavak na prstenu filtera

Suvo usisavanje sa kesom za odlaganje: Grube prasine, katkoročne velike količine usisnog materijala

Vrećica za odlaganje otpada nije ukljucena u obim isporuke i može se poručiti dodatno, kataloški broj 9.989-606,0 (5 komada).

• Mokro usisavanje

• Usisni nastavak na posudi za prljavstinu - Suvo usisavanje sa sigurnosnom filter kesom: Fina prašina, neprekidno velike količine usisnog materijala Urežaj je opremljen sigurnosnom filter kesom sa zaptivnimPoklopcem, br. narudžbine. 6.904-420.0 (5 komada).

• Mokro usisavanje

Dva usisna creva ne smeju istovremeno biti povezana sa usisivačem. Usisni nastavak mora biti Čvrsto zatvoren zaptivnim Čepom.

Prilikom upotrebe
vrecice za
odlaganje opada,
donji usisni
nastavak mora da
bude hermeticki
zatvoren.

Prilikom upotrebesigurnosne filterkese,gornji usisininastavak mora da bude hermetickizatvoren.

Opasnost usled prase opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Nemojte usisavati bez oba filterska elementa, jer ce, u protivnom, doci do ugrozavanja zdravlja usled povecanog izbacivanja fine prase.

PAZNJA

Opasnost zbog prodora sitne praseine

Opasnost od ostecenja usisnog motora.

Promena iz mokrog u suvo usisavanje

Opasnost usled prase opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Prilikom mokrog usiavanja ne sme da se usisava prasina koja je opasna po zdravlje.

PAZNJA

Opasnost od ostecenja usled prelivanja posude za prljavstinu

Posuda za prljavstinu moze da se napuni u roku od svega nekoliko sekundi prilikom prihvatanja velikh količina tecnosti, pri Čemu moze da dode do prelivanja.
Stalno kontrolisati napunjenost.

1. Uklonite kesu za odlaganje ili sigurnosnu filter kesu pre mokrog usisavanja (pogledajte poglavlje Uklanjanje kese za odlaganje / sigurnosne filterske vrećice).

Uklanjanje kese za odlaganje / sigurnosne filterske vrećice

1. Urečaj osigurajte ručnom kočnicom.
2. Po potrebi, uklonite usisno crevo.
3. Zatvorite usisni priključak na posudi za prljavstinu (pogledajte poglavlje Priključivanje usisnog priključka).

Slika C

1. Lučnu ručicu povucite prema gore. Posuda za prljavstinu se otključava i spustá.

Slika D

1. Izvucite posudu za prljavstinu za ličnu ručicu iz urežaja.

1. Urečaj očistite unutra i speljusisavanjem i brisanjem pomocu vlžne krpe.

Prilikom usisavanja uredaja treba koristiti usisivač sa istom ili boljom klasifikacijom.

1. Po potrebi, pribor (nije u opsegu isporuke) isperite vodom i ostavite da se osuši.

Cuvanje uredaja

1. Mrežni kabl namotajte oko držača kabla.
2. Urejad odložite u suvu prostoriju zašitite ga od neovlašcene upotrebe.

Transport

△OPREZ

Zanemarivanje tezine

Opasnost od povreda i ostecenja Prilikom transporte obratite paznju na tezinu ureda.

1. Zatvorite oba usisna priključka za transport bez prasine (pogledajte poglavje Priključivanje usisnog priključka).
2. Otpustite parkirne kočnice i gurnite urežaj koristeči potisnu ručku.
3. Da biste učitali urežaj, držite ga za kučiste i potisnu ručku.
4. Prilikom transporte u vozilima, uredaj osigurati od klizanja i prevrtanja.

Skladištenje

△OPREZ

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Opasnost usled prase opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Nakupljena prasina se treba transporteviu posudama koje ne propustaju prasinu.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Nakon vădenja iz urežaja, više nemojte koristiti glavni filterski element.

Zamenu fiksno ugraedenih filtera sme da vrši samo stručno lice u odgovarajućim područjima, njr. takozvanim stanicama za dekontaminaciju.

1. Isključite urežaj.
2. Izvuci strujni utikač.
3. Odblokirajte i skinite usisnu glavu.
4. Deblokirajte i skinite meduprsten.
5. Uklonite kontaminirani zvezdasti filter.
6. Odmah nakon uklanjanja sa uredaja, kontaminirani zvezdasti filter stavite u kesu i Čvrsto zatvorite kesu.
7. Odložite kontaminirani zvezdasti filter u skladu sa zakonskim zahtevima.
8. Uklonite nakumljenu prljavstinu na strani Čistog vazduha.
9. Proverite, da li ima oštećenja na zaptivnom prstenu.
   10.Postavljanje novog zvezdastog filtera sanaborima:

a Novi zvezdasti filter sa naborimnavuci preko tresaça za ciscenjefiltera na meduprstenu takodelementi za tresenje budu centrirana sredini filterskih ušica.
b Postavite srednji prsten sa zvezdastim filterom sa naborima i filter vibratorom na prsten filtera.
c Zaključajte meduprsten.

Opasnost usled prašine opasne po zdravlje

Obolenja disajnih puteva usled udisanja prasine.

Nakupljena prasina se treba transporteviu posudama koje ne propustaju prasinu.
