Vrsta izdelka	Brezžična verižna žaga
Znamka	Kärcher
Model	CNS 1830 Battery
Napajanje	Baterija Kärcher Battery Power 18 V (ni vključena)
Delovna napetost	18 V
Hitrost verige v prostem teku	10 m/s
Zmogljivost rezervoarja za olje verige	200 ml
Dolžina vodilnega letala	300 mm
Največja dolžina reza	250 mm
Korak verige	0,375 palca (9,525 mm)
Teža (brez baterije)	3,2 kg
Mere (D x Š x V)	735 x 230 x 247 mm
Raven zvočnega tlaka (LpA)	87,9 dB(A)
Raven zvočne moči (LwA)	98,9 dB(A)
Vrednost tresljajev – sprednji ročaj	3,5 m/s²
Vrednost tresljajev – zadnji ročaj	5,2 m/s²
Varnostne naprave	Zavorna veriga, zaustavitev s krempljem, zapora verige, veriga z nizkim tveganjem povratnega udarca
Zaščita uporabnika	Čelada, zaščita sluha, očala, rokavice, zaščita nog, varnostni čevlji (niso vključeni)
Primerna uporaba	Žaganje lesa na prostem, zasebna uporaba
Redno vzdrževanje	Čiščenje verige, preverjanje napetosti in zavorne verige, polnjenje olja
Nadomestni deli	Veriga, vodilno letalo, baterija, polnilec (priporočljivi originalni Kärcher)
Popravljivost	Popravilo naj opravi pooblaščeni servis Kärcher

Pogosto zastavljena vprašanja - CNS 1830 Battery Kärcher

Katero baterijo uporabiti s CNS 1830 Battery?

Uporabljajte izključno baterijski sklop Kärcher Battery Power 18 V. Ne uporabljajte drugih baterij, nevarnost požara ali poškodbe.

Kako napeti verigo?

Popustite gumb za napenjanje verige, zavrtite nastavitveni obroč tako, da bo razdalja med letalom in verigo 3-4 mm ob rahlem potegu verige, nato znova zategnite gumb.

Katero olje uporabiti za verigo?

Uporabite posebno olje za verige za verižne žage. Napolnite rezervoar (prostornina 200 ml) skozi namenski pokrov. Ne uporabljajte rabljenega motorno olje.

Kako zagnati verižno žago?

1. Namestite napolnjeno baterijo. 2. Povlecite zaščito roke proti sebi, da izklopite zavorno verigo. 3. Pritisnite tipko za odklepanje stikala in nato glavno stikalo. Vedno držite žago z obema rokama.

Kaj storiti v primeru povratnega udarca?

Povratni udarec je nenaden sunek nazaj. Da ga preprečite: ne žagajte s konico letala, držite žago trdno z obema rokama, uporabite verigo z nizkim tveganjem povratnega udarca in primerno letalo. V primeru povratnega udarca lahko zavorna veriga ustavi verigo.

Kako vzdrževati verigo in letalo?

Po vsaki uporabi očistite verigo s krtačo. Preverite napetost in nivo olja. Vsakih 5 ur delovanja preverite zavorno verigo. Verigo nabrusite ali zamenjajte, če je topa.

Verižna žaga ne zažene, kaj preveriti?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Če je baterija okvarjena, jo zamenjajte. V primeru pregrevanja počakajte, da se ohladi. Če težava vztraja, kontaktirajte servis.

Kako shraniti verižno žago?

Odstranite baterijo in varovalo verige. Izpraznite rezervoar za olje za daljše shranjevanje. Rahlo naoljite verigo, da preprečite rjo. Shranjujte na suhem mestu, zaščitenem pred zmrzaljo in korozivnimi sredstvi.

Katero zaščitno opremo nositi?

Vedno nosite čelado z vizirjem, zaščito sluha, zaščitne rokavice proti urezninam, zaščito nog in nedrseče varnostne čevlje v skladu s standardi EN.

Kje najti nadomestne dele?

Uporabljajte izključno originalne dele Kärcher (veriga, letalo, baterija, polnilec). Obiščite spletno stran www.karcher.com ali kontaktirajte pooblaščenega prodajalca.

NAVODILA ZA UPORABO CNS 1830 Battery Kärcher

Zaščitno oblačilo 305

Opis naprave 306

Montaža 306

Zagon 306

Obratovanje 306

Transport 308

Skladiščenje 308

Nega in vzdrževanje 309

Pomoč pri motnjah 310

Garancija 310

Tehnični podatki 310

Vrednost tresljajev. 310

Izjava EU o skladnosti 310

Splošni napotki

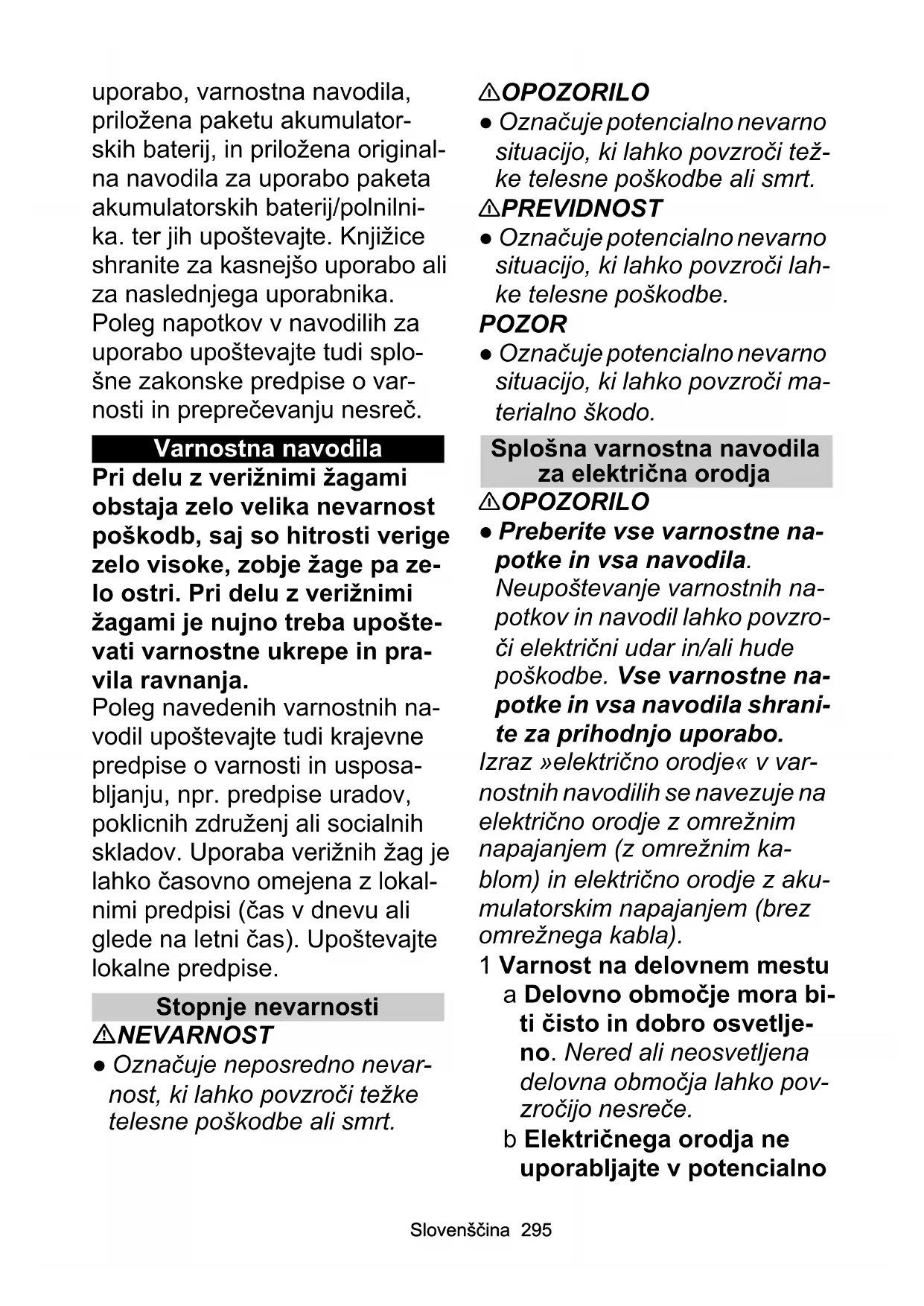

Pred prvo uporabo naprave preberite ta varnostna na-

vodila, originalna navodila za

uporabo, varnostna navodila, priložena paketu akumulatorskih baterij, in priložena originalna navodila za uporabo paketa akumulatorskih baterij/polnilnika. Ter jih upoštevajte. Knjižice shranite za kasnejšo uporabo ali za naslednjega uporabnika. Poleg napotkov v navodilih za uporabo upoštevajte tudi splošne zakonske predpise o varnosti in preprečevanju nesreč.

Varnostna navodila

Pri delu z verižnimi žagami obstaja zelo velika nevarnost poškodb, saj so hitrosti verige zelo visoke, zobje žage pa zelo ostri. Pri delu z verižnimi žagami je nujno treba upoštevati varnostne ukrepe in pravila ravnanja.

Poleg navedenih varnostnih navodil upoštevajte tudi krajevne predpise o varnosti in usposabljanju, npr. predpise uradov, poklicnih združenj ali socialnih skladov. Uporaba verižnih žag je lahko časovno omejena z lokalnimi predpisi (čas v dnevu ali glede na letni čas). Upoštevajte lokalne predpise.

Stopnje nevarnosti

NEVARNOST

• Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

OPOZORILO

• Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNOST

• Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe.

POZOR

• Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo.

Splošna varnostna navodila za električna orodja

△OPOZORILO

• Preberite vse varnostne napotke in vsa navodila.

Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar in/ali hude poškodbe. Vse varnostne napotke in vsa navodila shranite za prihodnjo uporabo.

Izraz »električno orodje« v varnostnih navodilih se navezuje na električno orodje z omrežnim napajanjem (z omrežnim kablom) in električno orodje z akumulatorskim napajanjem (brez omrežnega kabla).

1 Varnost na delovnem mestu a) Delovno območje mora biti čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nesreče.

b) Električnega orodja ne uporabljajte v potencialno

eksplozivnem okolju, v katerem so gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c) Med uporabo električnega orodja se otroci in druge osebe ne smejo nahajati v bližini. Ob spremembi smeri lahko izgubite nadzor nad napravo.

2 Električna varnost

a) Priključni vtikač električnega orodja se mora ujemati z električno vtičnico. Vtikača ni dovoljeno spremeniti na noben način. V kombinaciji z varnostno ozemljenimi električnimi orodji ne uporabljajte adapterjev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšajo tveganje električnega udara.

b) Preprečite telesni stik z ozemljenimi površinami, na primer s površinami cevi, grelcev, štedilnikov in hladilnikov. Ozemljeno telo poveča tveganje za električni udar.

c) Preprečite stik električnih orodij z dežjem ali vlago. Voda, ki prodre v električno orodje, poveča tveganje za električni udar.

d) Kabla ne uporabljajte za nošenje ali obešanje električnega orodja.

Pri odstranjevanju vtikača iz vtičnice ne vlecite za kabel. Preprečite stik kabla z vročino, oljem, ostrimi robovi ali deli naprave, ki se premikajo. Poškodovani ali zamotani priključni kabli povečajo tveganje za električni udar.

e) Pri uporabi električnega orodja na prostem uporabljajte samo kabelske podaljške, ki so primerni za delo zunaj. Uporaba ustreznega kabelskega podaljška zmanjša tveganje za električni udar.

Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje za električni udar.

3 Varnost oseb

a Pri uporabi električnega orodja bodite pozorni. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči hude poškodbe.

b Vedno nosite osebno zaščitno opremo in zaščitna očala. Osebna zaščitna

oprema, npr. protiprašna maska, nedrsljivi varnostni čevlji, zaščitna čelada ali zaščita sluha, glede na vrsto in uporabo električnega orodja zmanjša tveganje za električni udar.

c Preprečite nenameren zagon. Pred priključitvijo električnega in/ali akumulatorskega napajanja, dviganjem ali nošenjem zagotovite, da je električno orodje izklopljeno. Če imate med nošenjem električnega orodja prst na stikalu ali če vklopljeno napravo priključite na električno napajanje, lahko to povzroči nesrečo. d Pred vklopom električnega orodja odstranite orodja za nastavitev ali vijačne ključe. Orodje ali ključ na vrtečem se delu naprave lahko povzroči poškodbe. e Izogibajte se neobičajni drži telesa. Poskrbite, da boste trdno stali na mestu in vedno ohranjali ravnotežje. Tako lahko bolje nadzorujete električno orodje v nepričakovani situaciji. f Nosite ustrezna oblačila. Ne nosite ohlapnih oblačil ali nakita. Preprečite stik las, oblačil in rokavic z deli, ki se premikajo. Premikajoči se deli lahko zagrabijo

ohlapna oblačila, rokavice, nakit ali dolge lase.

g Zagotovite ustrezno priključitev in pravilno uporabo potencialno nameščenih naprav za sesanje prahu in prestrezanje. Uporaba naprave za sesanje prahu lahko zmanjša nevarnosti, ki jih povzroča prah.

4 Uporaba električnega orodja

a Naprave ne preobremenjujte. Za delo uporabljajte samo namensko električno orodje. Delo z ustreznim električnim orodjem bo preprostejše in varnejše v navedenem območju zmogljivosti. b Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni mogoče izklopiti, je nevarno in ga je treba popraviti. c Pred nastavljanjem ali odlaganjem naprave in zamenjavo orodja izvlecite vtikač iz vtičnice in/ali odstranite akumulatorsko baterijo. Ta varnostni ukrep prepreči nenamerni zagon električnega orodja. d Električna orodja, ki jih ne uporabljate, morajo biti zunaj dosega otrok. Osebam, ki niso seznanjene z

napravo ali niso prebrala teh navodil, ne dovolite uporabe naprave. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.

e Električna orodja skrbno negujte. Preverite, ali gibljivi deli brezhibno delujejo in se ne zatikajo. Preverite, ali so deli zlomljeni ali poškodovani. Zagotovite, da električno orodje brezhibno deluje. Poškodovane dele popravite pred uporabo naprave. Slabo vzdrževana električna orodja so vzrok številnih nesreč.

f Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in omogočajo lažje vodenje.

g Električno orodje, pribor, vstavljiva orodja itd. uporabljajte skladno s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo je treba izvesti. Uporaba električnih orodij za drugačne namene od predvidenih lahko povzroči nevarne situacije.

5 Uporaba in nega paketa akumulatorskih baterij

a Paket akumulatorskih baterij polnite samo s polnilniki, ki jih je odobril proizvajalec. Polnilniki, ki niso primerni za ustrezen paket akumulatorskih baterij, lahko povzročijo požar.

b Napravo uporabljajte samo z ustreznim paketom akumulatorskih baterij. Uporaba drugega paketa akumulatorskih baterij lahko povzroči poškodbe ali požar.

c Preprečite stik paketa akumulatorskih baterij, ki ga ne uporabljate, s kovinskimi predmeti, kot so sponke, kovanci, ključi, žeblji, vijaki ali drugimi majhnimi kovinskimi predmeti, ki lahko povzročijo kratki stik. Kratek stik lahko povzroči požar ali eksplozijo.

d V določenih okoliščinah lahko iz paketa akumulatorskih baterij izteče tekočina. Preprečite stik s tekočino. Pri stiku s tekočino jo temeljito sperite z vodo. Ob stiku tekočine z očmi takoj poiščite zdravniško pomoč. Baterijska tekočina lahko povzroči izpuščaje in pekočo kožo.

6 Servis

a Električno orodje sme popraviti samo usposobljen strokovnjak. Pri popravilu sme uporabiti

samo originalne nadomestne dele. S tem je naprava še naprej varna.

Dodatna splošna varnostna navodila

Napotek • V nekaterih regijah lahko predpisi omejujejo uporabo te naprave. Posvetujte se z lokalnimi organi.

△ NEVARNOST • Smrtna nevarnost zaradi ureznin, ki so posledica nenadzorovanih premikov naprave. Dele telesa držite stran od gibljivih delov.

• Nevarnost telesnih poškodb zaradi izvrženih ali padlih predmetov. Naprave nikoli ne uporabljajte, če se v območju 15 m od mesta dela nahajajo osebe, zlasti otroci, ali živali. Naprave ne smete spreminjati.

△ OPOZORILO • Otroci in osebe, ki niso seznanjene s temi navodili, ne smejo upravljati te naprave. Lokalni predpisi lahko omejujejo starost upravljavca.

• Za prepoznavanje morebitnih nevarnosti potrebujete neoviran pogled na delovno območje. Napravo uporabljajte samo pri dobri osvetlitvi. Pred

obratovanjem se prepričajte, da naprava, vsi upravljalni elementi, vključno z verižno zavoro, in varnostne naprave delujejo pravilno. Preverite morebitne ohlapne zapore in se prepričajte, da so vsi ščitniki in držala pravilno nameščeni.

no pritrjeni. Naprave ne uporabljajte, če navedeni elementi niso v brezhibnem stanju. Naprave nikoli ne uporabljajte, če se stikalo naprave na ročaju ne vklopi ali izklopi pravilno. Pred uporabo naprave zamenjajte obrabljene ali poškodovane dele. Nevarnost povratnega sunka zaradi izgube ravnotežja. Izogibajte se neobičajni drži telesa, poskrbite, da boste trdno stali na mestu, in vedno ohranjajte ravnotežje. Takoj ustavite napravo in preverite, ali obstaja škoda oz. ugotovite vzrok vibracij, če je naprava padla, prejela udarec ali neobičajno vibrirala. Skodo popravite pri pooblaščenem servisu ali zamenjajte napravo.

PREVIDNOST Pri upravljanju naprave nosite popolno zaščito za oči in ušesa, močne in trdne rokavice in zaščito za glavo. Pri prašnem delu nosite masko za obraz. Pri delu z napravo nosite dolge, težke hlače, trdno obutev in dobro prilegajoče se rokavice. Nikoli ne delajte bosi. Ne nosite nakita, sandal ali kratkih hlač. Obstaja nevarnost poškodb, če gibljivi deli naprave zagrabijo ohlapna oblačila, lase ali nakit. Preprečite stik oblačil in nakita z gibljivimi deli stroja. Dolge lase spnite nazaj. Zaščita sluha lahko omeji vašo sposobnost slišati opozorilne zvoke, zato bodite pozorni na morebitne nevarnosti v bližini in v delovnem območju. • Uporabljajte samo pribor in nadomestne dele, ki jih je odobril proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno delovanje naprave.

rilne zvoke, zato bodite pozorni na morebitne nevarnosti v bližini in v delovnem območju. • Uporabljajte samo pribor in nadomestne dele, ki jih je odobril proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno delovanje naprave.

Varnostna navodila za verižne žage

Med tekom verižne žage ne približujte delov telesa verigi. Pred zagonom verižne žage zagotovite, da se veriga ničesar ne dotika. Pri delu z verižno žago lahko trenutek nepazljivosti povzroči, da veriga zgrabi oblačilo ali del telesa. Verižno žago vedno držite s svojo desno roko za zadnji ročaj, z levo roko pa za sprednji ročaj. Držanje verižne žage na obraten način poveča nevarnost telesnih poškodb in zato ni dovoljeno. - Električno orodje je dovoljeno držati samo za izolirane površine, ker se verižna žaga lahko dotakne skritih vodnikov. Če se verižna žaga dotakne žice pod električno napetostjo, so pod električno napetostjo tudi kovinski deli električnega orodja in upravljavec lahko utrpi udar električnega toka.

• Nosite zaščitna očala in zaščito sluha. Priporočamo še drugo zaščitno opremo za glavo, roke, noge in stopala. Ustrezno zaščitno oblačilo zmanjšuje nevarnost telesnih poškodb zaradi žaganja in nepričakovanega dotika žagine verige. Z verižno žago ne delajte na drevesu. Pri delu na drevesu preti nevarnost telesnih poškodb.
• Vedno pazite na čvrsto stojišče in uporabljajte verižno žago samo, če stojite na trdni, varni in ravni podlagi. Spolzka podlaga ali nestabilno stojišče, npr. lestev, lahko povzroči izgubo ravnotežja ali kontrole nad verižno žago. Pri žaganju napete veje računajte s tem, da veja udari nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja udari upravljavca in/ali povzroči, da upravljavec izgubi kontrolo nad verižno žago. Posebej previdni bodite pri žaganju podrasti in mladih dreves. Tanek les se lahko zatakne v žagino verigo in vas udari ali vrže iz ravnotežja. Verižno žago prenašajte v izklopljenem stanju s prijemom sprednjega ročaja tako, da je veriga obrnjena stran od vašega telesa. Pri transportu ali hrambi verižne žage vedno namestite zaščitni pokrov. Skrbno ravnanje z verižno žago zmanjšuje nevarnost nenamernega dotika z vrtečo se verigo.

Pri transportu ali hrambi verižne žage vedno namestite zaščitni pokrov. Skrbno ravnanje z verižno žago zmanjšuje nevarnost nenamernega dotika z vrtečo se verigo.

• Upoštevajte navodila za mazanje, napenjanje verige in menjavanje pribora. Nestrokovno napeta ali namazana veriga se lahko pretrga ali poveča nevarnost nastanka povratnih udarcev.
• Ročaji morajo biti suhi in čisti ter brez olja in masti. Mastni, z oljem onesnaženi ročaji so spolzki in povzročijo izgubo kontrole.
• Žagajte samo les. Ne uporabljajte verižne žage za dela, za katera ni namenjena. Primer: ne uporabljajte verižne žage za žaganje umetne mase, zidu ali gradbenih materialov, ki niso iz lesa. Uporaba verižne žage za nenamenska dela lahko povzroči nevarna stanja.

Vzroki in preprečevanje povratnih udarcev

Povratni udarec lahko nastane, če se konica meča dotakne predmeta ali če se les upogne in blokira žagino verigo med žaganjem.

Dotik s konico meča v nekaterih primerih lahko povzroči nenadno, nazaj usmerjeno silo, pri

čemer meč udari navzgor in v smeri upravljavca.

Blokiranje žagine verige na zgornjem robu meča lahko povzroči, da meč močno udari nazaj v smeri proti upravljavcu.

Vsaka od teh reakcij lahko povzroči, da izgubite kontrolo nad žago in se morda težko poškodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene na verižni žagi. Kot uporabnik verižne žage morate izvajati razne ukrepe, da bo vaše delo varno in brez telesnih poškodb.

Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečiti ga je mogoče s primernimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

• Z obema rokama čvrsto držite ročaje žage, pri čemer prsti objemajo ročaje. S telesom in rokami zavzemite položaj, v katerem boste kos silam zaradi povratnih udarcev. Z izvedbo primernih ukrepov upravljavec lahko obvlada sile zaradi povratnih udarcev. Nikoli ne izpustite verižne žage.
• Izogibajte se neobičajni drži telesa in ne žagajte nad višino ramen. S tem se izognete nenamernemu dotiku konice meča s predmeti in si omogočite boljšo kontrolo nad verižno

no žago v nepričakovanih okoliščinah.

• Uporabljajte samo nadomestne meče in verige, ki jih predpisuje proizvajalec. Neprimerni nadomestni meči in verige lahko povzročijo pretrganje verige in/ali povratni udarec.
• Upoštevajte navodila proizvajalca glede ostrenja in vzdrževanja žagine verige. Prenizek omejilnik višine poveča nevarnost za nastanek povratnih udarcev.

Dodatna varnostna navodila za verižne žage

Napotek: Družba Kärcher priporoča, da med prvo uporabo debla žagate na kozi za žaganje. Ko uporabljate verižno žago, imejte pri sebi komplet za prvo pomoč za velike rane in pripomoček, s katerim lahko pokličete pomoč. V bližini naj bo večji in obsežnejši komplet za prvo pomoč.

OPOZORILO • Pred uporabo naprave zagotovite trdno podlago, čist delovni prostor in načrtujte pot za umik pred padajočimi vejami. • Pazite na dim, ki nastane zaradi mazalnega olja, in žagovino. Po potrebi nosite masko ali dihalni aparat. • Verižno žago vedno držite z obema rokama. Ročaje držite s palcem na eni strani, z ostalimi prsti pa

na drugi strani. Zadnji ročaj trdno držite z desno roko, sprednji pa z levo. • Nevarnost telesnih poškodb. Naprave ne spreminjajte. Naprave ne uporabljajte za pogon priključnih delov ali naprav, ki jih proizvajalec naprave ne priporoča. • Preden napravo vklopite, se prepričajte, da se veriga žage ne dotika nobenih predmetov. • Če napačno napeta veriga žage skoči iz vodila, lahko pride do hudih telesnih poškodb ali smrti. Pred vsako uporabo preverite napetost verige. Dolžina verige je odvisna od temperature. • Prepričajte se, da so vsi ščitniki, ročaji in zobata opora pravilno pritrjeni in v dobrem stanju. • Hude poškodbe zaradi nepravilnega ravnanja pri delu:

Pri delu z verižno žago morate biti ves čas pozorni in imeti nadzor nad svojim delovnim prostorom. Velikost delovnega prostora je odvisna od naloge, ki jo je treba opraviti, in velikosti drevesa ali obdelovanca. Za podiranje drevesa potrebujete večji delovni prostor kot npr. za krajšanje. - Nikoli ne žagajte v položaju, ko je vaše telo v isti liniji z vodilom in verigo. Tako zmanjšate tveganje, da bi vas pri povratnem sunku veriga udarila po glavi ali telesu.

Pri zaganju žage ne premikajte naprej in nazaj, ampak pustite, da veriga opravi svoje delo; pazite, da je veriga ostra, ter je ne potiskajte skozi rez. - Na koncu reza ne pritiskajte na žago. Bodite pripravljeni, da žago razbremenite, ko je les prežagan. - Verižne žage ne ustavite med postopkom žaganja. Pustite, da žaga deluje, dokler rez ni dokončan. - Seznanite se z novo verižno žago, tako da naredite preproste reze v varno podprtem lesu. To ponovite, če verižne žage dlje časa ne uporabljate. - Ne žagajte trte in/ali grmovja s premerom manj kot 75 mm. - Izklopite napravo, zategnite verižno zavoro, odstranite paket akumulatorskih baterij in se prepričajte, da so vsi gibljivi deli popolnoma ustavljeni: Pred čiščenjem naprave ali odstranitvijo blokade. - Naprave ne puščajte brez nadzora. Pred montažo ali odstranjevanjem priključnih delov. Pred preverjanjem, vzdrževanjem ali delom na napravi.

△PREVIDNOST • Verižna žaga je težka naprava. Ljudje, ki uporabljajo verižno žago, morajo biti v dobrem fizičnem stanju in zdravi. Morajo imeti dober vid, biti okretni ter imeti ravnotežje in

ročne spretnosti. Če ste v dvomih, verižne žage ne uporabljajte. • Pri delu z napravo vedno nosite varnostno čelado z rešetkastim vizirjem, da zmanjšate tveganje za poškodbe zaradi udarca v obraz in glavo pri povratnem sunku.

Preostala tveganja

△OPOZORILO

• Tudi če se naprava uporablja, kot je predpisano, ostanejo nekatera preostala tveganja. Pri uporabi naprave se lahko pojavijo naslednje nevarnosti: Vibracije lahko povzročijo poškodbe. Za vsako delo uporabljajte pravo orodje, uporabljajte predvidene ročaje in omejite delovni čas in izpostavljenost.
• Hrup lahko povzroči okvaro sluha. Nosite zaščito za ušesa in omejite obremenitev.
• Ureznine ob stiku z izpostavljenimi zobmi verige žage.
• Ureznine zaradi nepredvidenih, nenadnih premikov ali povratnega sunka vodila.
• Ureznine/nevarnost prodiranja delov, ki letijo stran od verige žage.
• Poškodbe, ki jih povzročajo odbiti predmeti (žagovina, drobci). Vdihovanje prahu in delcev. Stik kože z mazivom/oljem.

Zmanjšanje tveganja

PREVIDNOST

Dolgotrajna uporaba naprave lahko povzroči motnje prekrvavitve rok zaradi vibracij. Splošno veljavnega trajanja uporabe ni mogoče določiti, saj nanj vpliva več dejavnikov: - Osebno nagnjenje k slabi prekrvavitvi (pogosto hladni prsti, mravljinci v prstih). Nizka temperatura okolice. Nosite tople rokavice za zaščito rok. - Ovirana prekrvavitev zaradi močnega držanja. - Neprekinjena uporaba je bolj škodljiva kot uporaba s premori. Če se pri redni dolgotrajni uporabi vedno znova pojavljajo simptomi, kot so mravljinci v prstih in hladni prsti, poiščite zdravniško pomoč.

Namenska uporaba

NEVARNOST

Nenamenska uporaba

Smrtna nevarnost zaradi ureznin

Napravo uporabljajte samo v skladu z namenom uporabe.

• Verižna žaga je namenjena samo za zasebno uporabo.
• Verižna žaga je namenjena samo za delo na prostem.
• Iz varnostnih razlogov je treba verižno žago vedno čvrsto držati z obema rokama.
• Verižna žaga je bila razvita za žaganje manjših in večjih vej, debel in tramov. Rezalna dolžina vodila določa največji premer žaganega materiala.
• Verižna žaga se sme uporabljati samo za rezanje lesa.
• Verižne žage ne uporabljajte, ko je okolica mokra ali ko dežuje.
• Verižno žago uporabljajte samo v dobro osvetljeni okolici.
• Predelave ali spremembe naprave, ki jih ni odobril proizvajalec, so iz varnostnih razlogov prepovedane.

Vsaka druga uporaba je nedovoljena. Za nevarnosti, ki nastanejo zaradi nedovoljene uporabe, odgovarja uporabnik.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napačni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

Obseg dobave je upodobljen na embalaži. Pri odstranjevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale poškodbe, obvestite prodajalca.

Varnostne naprave

PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Veriga z majhnim tveganjem povratnega sunka

Veriga z majhnim tveganjem povratnega sunka zmanjšuje verjetnost povratnega sunka.

Rezalni zobje (oprijemni noži) pred vsakim zobom žage preprečujejo, da bi se zobje žage preveč globoko vdirali v območje povratnega sunka, s čimer se zmanjša moč povratnega sunka.

Pri brušenju verige obstaja nevarnost, da ta varnostna funkcija ne deluje več. Če se zmogljivost žage poslabša, je treba verigo iz varnostnih razlogov zamenjati. Za nadomestne dele uporabljajte samo kombinacijo vodila in verige, ki jo priporoča proizvajalec.

Vodila

Pri vodilih, katerih konice imajo majhen polmer, je tveganje za povratni sunek običajno manjše.

Zato za nalogo uporabite vodilo z ujemajočo se verigo, ki je ravno dovolj dolga. Daljša vodila povečajo verjetnost izgube nadzora med zaganjem.

Pred vsako uporabo preverite napetost verige (glejte poglavje Preverite napetost verige). Če napetost verige ni pravilno nastavljena, pri zajemanju manjših vej (tanjših od celotne dolžine vodila) obstaja večje tveganje za padec verige.

Lovilec verige

Če se veriga zrahlja ali raztrga, lovilec verige prepreči, da bi veriga odletela v smeri uporabnika.

Zobata opora

Integrirana zobata opora se lahko uporabi kot vrtišče za zagotavljanje stabilnosti verižne žage med rezom.

Pri žaganju napravo pritiskajte naprej, dokler zatiči ne prodrejo v rob lesa. Če se zadnji ročaj premakne navzgor ali navzdol v smeri reza, se fizični napor pri delu z verižno žago zmanjša.

Verižna zavora

Verižne zavore se v primeru nevarnosti uporabljajo za hitro zaustavitev verige.

Če se verižna zavora za ročno zaščito/ročico pritisne v smeri vodila, se mora veriga takoj zaustaviti.

Verižna zavora ne more preprečiti povratnega sunka, vendar zmanjša tveganje za poškodbe, če vodilo v primeru povratnega sunka zadene uporabnika.

Pred vsako uporabo naprave je treba preveriti pravilno delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

	Splošni opozorilni znaki
	Pred zagonom preberite navodila za uporabo in vsa varnostna navodila.
	Pri uporabi naprave nosite primerno zaš- Čito za glavo, oči in sluh.
	Pri delu z napravo nosite nedrseće var- nostne Čevlje.
	Pri delu z napravo nosite nedrseće in tr- pežne rokavice.
	Živiljenjska nevarnost zaradi povratnega sunka verižne Žage. Predmetov, ki jih boste Žagali, se nikoli ne dotikajte s koni co vodila.
	Živiljenjska nevarnost zaradi nenadzoro- vanih premikov verižne Žage. Verižno Ža- go vedno držite z obema rokama.
	Živiljenjska nevarnost zaradi nenadzoro- vanih premikov verižne Žage. Naprave nikoli ne držite samo z eno roko.
	Naprave ne izpostavljaje dežju ali vlagi.
	Zagotovljena raven zvočnega tlaka, na- vedena na etiketi, znaša 101 dB.

	Verižna zavora se sprosti.
	Verižna zavora je zategnjena in veriga žage je blokirana.
	Obrnite za prilagoditev napetosti verige: = napenjanje verige = sproščanje verige
	Smer teka verige (oznaka je podPokro- vom)
	Zapahnite napenjalec verige
	Odpahnite napenjalec verige

Vžig

NEVARNOST

Smrtna nevarnost zaradi ureznin. Pri delu z napravo nosite ustrezna zaščitna oblačila. Upoštevajte krajevne predpise o preprečevanju nesreč.

Zaščita za glavo

Pri delu z napravo nosite primerno varnostno čelado, ki ustreza standardu EN 397 in ima oznako CE.

Pri delu z napravo nosite zaščito za sluh, ki ustreza standardu EN 352-1 in ima oznako CE.

Za zaščito pred letečimi drobci nosite primerna zaščitna očala, ki ustrezajo standardu EN 166 ali imajo oznako CE. Lahko pa nosite vizir za čelado, ki ustreza standardu EN 1731 in ima oznako CE.

Zaščitne čelade z integrirano zaščito za sluh in vizirjem so na voljo pri specializiranih prodajalcih.

Jopič za delo z verižno žago

Pri delu z napravo nosite jopič za delo z verižno žago za zaščito zgornjega dela telesa, ki ustreza standardu EN 381-11 in ima oznako CE.

Zaščitne rokavice

Pri delu z napravo nosite ustrezne zaščitne rokavice z zaščito pred urezninami, ki ustrezajo standardu EN 381-7 in imajo oznako CE.

Zaščita nog

Pri delu z napravo nosite ustrezne ščitnike za noge, ki ustrezajo standardu EN 381-5 in imajo oznako CE.

Varnostni čevlji

Pri delu z napravo nosite nedrseče varnostne čevlje, ki ustrezajo standardu EN 20345 in so označeni s sliko verižne žage. To zagotavlja, da so varnostni čevlji v skladu s standardom EN 381-3.

Če verižno žago uporabljate samo občasno, če so tla ravna in je malo nevarnosti, da bi se v grmovju spotaknili ali zataknili, lahko uporabite zaščitne čevlje z jeklenimi sprednjimi kapicami in zaščitnimi gamašami, ki ustrezajo standardu EN 381-9.

Opis naprave

Sliko si oglejte na strani s slikami Slika A

① Veriga ② Vodilo ③ Zobata opora ④ Pokrov rezervoarja z oljem za verigo ⑤ Verižna zavora za ročno zaščito/ročico ⑥ Ročaj, zadaj ⑦ Stikalo naprave ⑧ Deblokirni gumb stikala naprave ⑨ Tipka za sprostitev paketa akumulatorskih baterij ⑩ Pokrov ⑪ Ročaj, spredaj ⑫ Obročna nastavitev napetosti verige ⑬ Napenjalec verige ⑭ Lovilec verige ⑮ Tipska ploščica ⑯ Olje za verigo ⑰ Ščeknik verige ⑱ Paket akumulatorskih baterij Battery Power 18V ⑲ Hitri polnilnik Battery Power 18V

• opcijsko

Paket akumulatorskih baterij

Napravo lahko uporabljate s paketom akumulatorskih baterij 18 V Kärcher Battery Power.

Montaža

Nameščanje verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Sprostite napenjalec verige in odstranite pokrov. Slika B
2. Verigo namestite na vodilo. Pri tem upoštevajte smer vrtenja verige. Slika C
3. Verigo namestite okoli zobnika in vstavite vodilo. Slika D
4. Namestite pokrov in zategnite napenjalec verige. Slika E
5. Nastavite napetost verige (glejte poglavje Nastavitev napetosti verige).
6. Namestite ščitnik za verigo. Slika F

Zagon

Napolnite rezervoar z oljem za verigo

1. Po potrebi očistite žagovino in umazanijo na območju okoli odprtine za polnjenje.
2. Odstranite pokrov rezervoarja za olje verige. Slika G
3. Počasi nalijte olje za verigo v rezervoar. Slika H
4. Če je potrebno, razlito olje za verigo popivnajte s krpo.
5. Zaprite rezervoar z oljem za verigo s pokrovom.

Preverite napetost verige

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite zaščito verige.

Slika I

1. Previdno povlecite verigo. Slika J Razdalja med vodilom in verigo mora znašati 3-4 mm.
2. Če je potrebno, prilagodite napetost verige (glejte poglavje Nastavitev napetosti verige).

Namestitev kompleta akumulatorskih baterij

1. Paket akumulatorskih baterij potisnite v nastavek naprave, da se slišno zaskoči. Slika K

Obratovanje

Osnovno delovanje

1. Preverite poškodbe drevesa in vej, kot je npr. gniloba. Za poškodovane ali gnile veje poiščite nasvet profesionalnega arborista.
2. Odstranite zaščito verige.
3. Napravo trdno držite z obema rokama.

Vklop naprave

1. Verižno zavoro za ročno zaščito/ročico povlecite v smeri ročaja.

Slika L: Verižna zavora se sprosti.

1. Pritisnite gumb za odklepanje na stikalu naprave. (Slika M)
2. Pritisnite stikalo naprave.

Naprava se vključi.

Prekinitev obratovanja

1. Sprostite stikalo naprave. Naprava se izključi.
2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena in veriga žage je blokirana.

1. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

Delovne tehnike

Delovni položaj

NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred zaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Verižne žage ne vodite po telesni osi.

Slika O

• Verižno žago usmerite na stran telesa tako, da noben del telesa ne sega v območje gibanja verižne žage.
• Ohranjajte čim večjo razdaljo od žaganega materiala.
• Nikoli ne delajte na lestvi ali stojte na drevesu.
• Nikoli ne delajte na nestabilnih lokacijah.

Smrtna nevarnost zaradi ureznin

Pred zaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Pri vlečenju/povratnem sunku gre za učinek, ki se načeloma zgodi v nasprotni smeri teka verige na žaganem materialu.

Slika P

1 Vlečenje

(2) Povratni sunek

Ko se pri zaganju veriga žage s spodnjo stranjo vodila - rez naprej - zatakne ali naleti na trden del v lesu, lahko pride do sunkovitega potega verižne žage do materiala za zaganje.

• Da se izognete vlečenju, zobato oporo vedno varno nastavite.

Ko se pri zaganju veriga žage z zgornjo stranjo vodila - povratni rez - zatakne ali naleti na trden del v lesu, lahko verižna žaga udari nazaj v smeri uporabnika.

Da se izognete povratnemu sunku:

• Ne zataknite zgornjega dela vodila. Vodila v rezu ne obračajte.

Povratni sunek

NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred zaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

Pri povratnem sunku se verižna žaga nenadoma in nenadzorovano premakne v smeri uporabnika.

Do povratnega sunka npr. pride, ko verižna žaga v zgornjem območju konice vodila za žaganje nenamerno naleti na oviro ali je ujeta.

Slika Q

• Verižno žago vedno držite tako, da lahko vzdrži povratne sile. Verižne žage ne izpustite. Pri zaganju se ne nagibajte preveč naprej. Verižne žage ne vodite nad višino ramen.
• Vedno počakajte, da veriga doseže polno hitrost, in žagajte s polno močjo.
• Ne zagajte z vrhom žage.
• Vodilo vedno vstavite v že začeti rez z izredno previdnostjo.
• Bodite pozorni na položaj debla in na sile, ki lahko zaprejo rezo in ukleščijo verigo žage. Pri odstranjevanju vej nikoli ne žagajte več vej hkrati. Delajte le z ostro in pravilno napeto verigo.
• Uporabite verigo z majhnim tveganjem za povratni sunek in vodilo z majhno glavo.

Načrtovanje smeri padca in poti umika

NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

Pri načrtovanju smeri padca upoštevajte naslednje:

Razdalja do naslednjega delovnega prostora mora biti najmanj 2,5 dolžine drevesa. - Poseka ne izvajajte v močnem vetru.

Drevo lahko nenadzorovano pade.

Določite smer padca na podlagi rasti drevesa, terena (naklona) in vremenskih razmer. - Drevo vedno spustite v vrzel rasti, nikoli na druga drevesa.

Za vsakega zaposlenega mora biti načrtovana pot umika. Pri tem velja:

Pot umika načrtujte približno 45° diagonalno glede na smer padca.

Slika R

• Odstranite ovire s poti umika.
• Na pot umika ne postavljajte nobenega orodja in naprav.
• Ko delate na strmem pobočju, načrtujte pot umika vzporedno s pobočjem. Pri uporabi poti umika pazite na padajoče veje in opazujte krošnje.

Priprava delovnega območja na deblu

1. Z delovnega območja na deblu odstranite moteče

veje, podrastje in ovire.

1. Temeljito očistite vznožje debla, npr. s sekiro.

Zaradi peska, kamnov in drugih tujkov postane veriga topa.

1. Odstranite velike korenine.

a Korenine odrežite pravokotno.

Slika S

b Korenine prerežite vodoravno. c Odrezani koreninski del odstranite iz delovnega območja.

Izdelajte zasek

NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

1. Prepričajte se, da padajoče drevo nikogar ne ogroža. Zaradi hrupa motorja lahko preslišite klice.

Na območju poseka se lahko nahajajo samo osebe, ki opravljajo dela pri poseku.

1. Zarezo za padanje naredite pod pravim kotom glede na smer padca.

a Čim bližje tlom naredite vodoravni rez (ob vznožju), na približno 1/3 premera debla.

Slika T

b Naredite poševni rez (strešni rez) pod kotom približno 45-60°.

1. Izdelajte zasek.

a Zasek izdelajte vzporedno z rezom ob vznožju in vsaj 50 mm višje. b Podžagajte le toliko, da ostane najmanj 50 mm široka ščetina.

Ščetina preprečuje, da bi se drevo zasukalo in padlo v napačno smer.

Ko se rez podžagovanja približa ščetini, bi moralo drevo začeti padati.

1. Če obstaja nevarnost, da drevo ne bo padlo v želeno smer ali se bo zasukalo nazaj in zapelo verigo žage, ustavite rez. S klini razširite rez in spustite drevo v želeno smer.
2. Ko drevo začne padati, potegnite verižno žago iz reza.
3. Izklopite napravo.
4. Zategnite verižno zavoro.
5. Odložite verižno žago.
6. Sledite načrtovani poti umika.

Žaganje vpetega lesa

NEVARNOST

Nenadzorovani premiki verižne žage in žaganega materiala

Življenjsko nevarne ureznine, poškodbe zaradi zaganega materiala

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama

Vpeti les pomeni, da se pod napetostjo vleče deblo, vejo, ukoreninjeno deblo ali poganjke drugega lesa.

1. Pazite na vpeti les, saj obstaja nevarnost, da se bo vrnil v prvotni položaj.

Slika U

1. Vpeti les previdno zagajte s strani pritiska (glejte tudi poglavje Krajsanje napetega debla).

Slika V

Odstranjevanje vej

NEVARNOST

Povratni sunek

Življenjsko nevarne ureznine

Pri odstranjevanju vej pazite, da vodilo/veriga ni ukleščeno/-a.

△OPOZORILO

Spreminjanje porazdelitve teže pri odstranjevanju vej

Nevarnost poškodb zaradi nenadzorovanega gibanja debla

Izberite delovno območje tako, da ne pride do nevarnosti.

Veje odstranjujte v smeri rasti.

Slika W

• Odstranjujte jih od zgoraj navzdol.
• Večje veje na spodnjem delu pustite kot oporo, da drevo ostane nad tlemi.
• Verižno žago čim bolj podprite. Med odstranjevanjem vej ne stojte na deblu.
• Ne zagajte s konico vodila.
• Bodite pozorni na veje, ki so napete. Napete veje zagajte od spodaj navzgor.
• Nikoli ne žagajte več hkrati. Z delovnega območja redno odstranjujte odžagane veje.

Krajšanje debla

NEVARNOST

Nenadzorovana gibanja verižne žage

Smrtna nevarnost zaradi ureznin

Pred žaganjem načrtujte rez in prepoznajte nevarnosti.

Verižno žago vedno trdno držite z obema rokama.

POZOR

Poškodba verige zaradi stika z zemljo

Pazite, da se veriga ne dotika tal.

1. Verižno žago postavite na zobato oporo.
2. Deblo enakomerno prežagajte.

Krajšanje napetega debla

NEVARNOST

Nenadzorovano gibanje verižne žage

Življenjsko nevarne ureznine

Pri krajšanju napetih debel obvezno upoštevajte vrstni red razbremenilnega reza na strani pritiska in ločevalnega reza na napeti strani.

• Deblo je podprto na dveh straneh:

a) Za razbremenilni rez na strani pritiska zazagajte deblo na približno 1/3 premera debla z zgornje strani.

Slika X

b) Ločevalni rez naredite na napeti strani od spodaj navzgor.

• Deblo je podprto na eni strani:

a) Za razbremenilni rez na strani pritiska zažagajte deblo na približno 1/3 premera debla s spodnje strani.

Slika Y

b) Ločevalni rez naredite na napeti strani od zgoraj navzdol.

Odstranjevanje paketa akumulatorskih baterij

Napotek

Paket akumulatorskih baterij pri daljši prekinitvi dela odstranite iz naprave in ga zavarujte pred neodobreno uporabo.

1. Tipko za sprostitev paketa akumulatorskih baterij povlecite v smeri paketa akumulatorskih baterij.

Slika Z

1. Pritisnite tipko za sprostitev paketa akumulatorskih baterij, da sprostite paket akumulatorskih baterij.
2. Paket akumulatorskih baterij odstranite iz naprave.

Prenehanje uporabe

1. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Očistite napravo (glejte poglavje Čiščenje naprave).

Transport

PREVIDNOST

Neuostoševanje teže

Nevarnost telesnih poškodb in materialne škode

Pri transportu upoštevajte težo naprave.

PREVIDNOST

Nenadzorovan zagon

Ureznine

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena.

1. Namestite ščitnik za verigo.

Slika F

1. Napravo med prenašanjem držite samo za ročaj, obrnjena pa naj bo tako, da vodilo gleda nazaj.
2. Za daljše razdalje izpraznite rezervoar za olje za verigo.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo. c Privijte pokrov rezervoarja za olje verige.

1. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred shranjevanjem odstranite baterijo iz naprave.

Napravo skladiščite z nameščeno zaščito verige.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Verižno zavoro za ročno zaščito/ročico potisnite proti vodilu.

Sika N

Verižna zavora je zategnjena.

1. Namestite ščitnik za verigo.

Slika F

1. Izpraznite rezervoar za olje verige.

a Odstranite pokrov rezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo. c Privijte pokrov rezervoarja za olje verige.

1. Če boste napravo skladiščili več kot en mesec, verigo naoljite, da preprečite rjo.
2. Napravo hranite na suhem in dobro prezračenem mestu. Preprečite stik s korozivnimi snovmi, kot so vrtne kemikalije in sol za odmržovanje. Naprave ne hranite na prostem.

Nega in vzdrževanje

PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred vsemi deli na napravi vzemite akumulatorsko baterijo.

terijo iz naprave.

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

Čiščenje naprave

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. S čopičem z verige odstranite ostanke žaganja in umazanijo.

Slika AA

1. Ohišje in ročaje očistite z mehko, suho krpo.
2. Po vsakem čiščenju preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Vzdrževalni intervali

Pred vsako uporabo

Pred vsako uporabo je treba izvesti naslednje:

• Preverite nivo olja v verigi, po potrebi dolijte olje za verigo (glejte poglavje Napolnite rezervoar z oljem za verigo).
• Preverite napetost verige (glejte poglavje Preverite napetost verige).
• Preverite zadostno ostrino verige, po potrebi verigo zamenjajte (glejte poglavje Menjava verige in vodila). Preverite, ali je naprava poškodovana.
• Preverite, ali so vsi sorniki, matice in vijaki tesno zategnjeni.
• Preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Po vsakih 5 obratovalnih urah

• Vsakih 5 delovnih ur preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Vzdrževalna dela

Preverjanje delovanja verižne zavore

1. Vklopite napravo.
2. Medtem ko naprava deluje, zasukajte roko na sprednjem ročaju, tako da verižno zavoro za ročno zaščito/ročico s hrbtnim delom roke potisnete v smeri vodila.

Verižna zavora je zategnjena.

Veriga se mora zaustaviti.

1. Verižno zavoro za ročno zaščito/ročico povlecite v smeri ročaja.

Veriga se mora sprostiti.

Nastavitev napetosti verige

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Odvijte napenjalec verige.

Slika AB

1. Nastavite napetost verige z obročem.

Slika AC

1. Preverite napetost verige.

Slika J

Razdalja med vodilom in verigo mora znašati 3-4 mm.

1. Zategnite napenjalec verige.

Menjava verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zaščitne rokavice.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Sprostite napenjalec verige in odstranite pokrov.

Slika AD

1. Odstranite vodilo z napenjalcem verige. Slika AE
2. Če je treba zamenjati vodilo, odstranite napenjalec verige.

Slika AF

1. Staro verigo in po potrebi vodilo odstranite v skladu s predpisi.
2. Po potrebi napenjalec verige namestite na novo vodilo.

Slika AG

1. Novo verigo namestite na vodilo. Pri tem upoštevajte smer vrtenja verige.

Slika C

1. Verigo namestite okoli zobnika in vstavite vodilo.

Slika D

1. Namestite pokrov in zategnite napenjalec verige.

Slika E

1. Nastavite napetost verige (glejte poglavje Nastavitev napetosti verige).

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Kapaciteta paketa akumulatorskih baterij se zaradi staranja zmanjšuje tudi pri ustrezni negi, zato najdaljši možni čas delovanja po določenem času ni več na voljo niti pri povsem napolnjenem paketu akumulatorskih baterij. Ta pojav ni pomanjkljivost.

Napaka Vzrok Odpravljanje
Naprava se ne zažene	Paket akumulatorskih baterij je prazen.	● Napolnite paket akumulatorskih baterij.
	Paket akumulatorskih baterij je okvarjen.	● Zamenjate paket akumulatorskih baterij.
	Paket akumulatorskih baterij ni pravilno vstavljen.	● Paket akumulatorskih baterij potiskajte v nosilec dokler ne zaskoviči.
Naprava se med delova-njem ustavi	Akumulatorska baterija se pregreje	● Prenehajte z delom in počakajte, da se temperatura akumulatorske baterije vrne v normalno stanje.
	Motor se pregreje ● Prenehajte z delom	in počakajte, da se mo- tor ohladi.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo.

Podatki ozmogljivosti naprave
Obratovalna napetost V 18
Hitrost prostega teka verige	m/s	10
Prostornina rezervaorjarz oljem za ml verigo		200
Ugotovljene vrednosti v skladu s standardom EN 60745-1, EN 60745-2-13
Raven tlaka hrupa LpA	dB(A)	87,9
Negotovost KpA	dB(A)	3,0
Raven zvokovne moči LwA	dB(A)	98,9
Negotovost KwA	dB(A)	1,4
Vrednost treslajev dlani-roke sprednjega ročaja	m/s2	3,5
Vrednost treslajev dlani-roke zad- m/s2 njega ročaja		5,2
Negotovost K	m/s2	1,5
Mere in masse
Dolžina x širina x višina	mm 735 x	230 x
		247
Dolžina vodila	mm 300
Dolžina reza	mm 250
Razdelitev verige	in (mm) 0,375	(9,525)
Teža (brez paketa akumulatorskih kg baterij)		3,2

Pridržujemo si pravico do tehničnih sprememb.

Vrednost tresljajev

△OPOZORILO

Navedena vrednost tresljajev je bila izmerjena z uporabo standardne preskusne metode in se lahko uporabi za primerjavo naprav.

Navedena vrednost tresljajev se lahko uporabi pri predhodni oceni obremenitve.

Glede na način uporabe lahko emisije vibracij med trenutno uporabo naprave odstopajo od navedene skupne vrednosti.

Naprave z vrednostjo izpostavljenosti dlani/rok vibracijam > 2,5 m/s² (glejte poglavje Tehnični podatki v navodilih za uporabo)

PREVIDNOST • Večurna neprekinjena uporaba naprave lahko povzroči občutek otrplosti.

• Nosite tople rokavice za zaščito rok. Med delom imejte redne premore.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Akumulatorska verižna žaga

Tip: 1.444-00x.x

Raven zvočne moči dB(A)

Izmerjeno: 98,9

Zajamčeno: 101

Pooblaščeni organ, 0197 TÜV Rheinland LGA Products

GmbH; Tillystraße 2 D - 90431 Nürnberg, Nemčija, je

opravil ES-pregled tipa, št. certifikata: BM 50452503

0001

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

71364 Winnenden (Nemčija)

Tel.: [phone]

5 Uporaba kompleta baterij

a Komplet baterij polnite samo s pomočjo polnilnika, ki ga je odobril proizvajalec. Polnilniki, ki niso primerni za ustrezni komplet baterij, lahko povzročijo požar. b Napravo uporabljajte samo z ustreznim kompletom baterij. Uporaba drugega kompleta baterij lahko povzroči poškodbe ali požar. c Komplet baterij, ki ga ne uporabljate, hranite

dalje od kovinskih predmetov, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko povzročijo kratek stik. Kratek stik lahko povzroči požar ali eksplozijo.

Pribor in rezervni deli. 392

Obseg dobave 392

Varnostne naprave 392

Simboli na napravi 393

Zaščitna oblačila 393

Opis naprave 393

Montaža 394

Zagon 394

Delovanje. 394

Transport 396

Skladiščenje 397

EU izjava o skladnosti 398

Splošne opombe

Pred prvo uporabo naprave preberite te varnostne napotke, ta originalna navodila za uporabo, varnostne napotke, priložene akumulatorskemu paketu, in priložena originalna navodila za uporabo akumulatorskega paketa/

Kočnica lanca je zakočena.

Kočnica lanca je zakočena.

Kočnica lanca je zakočena.

Lanac mora da dođe u stanje mirovanja.

1. Zaštitu za ruku/polugu kočnice lanca povucite u smeru ručke.

Lanac mora da popusti.

Podešavanje zategnutosti lanca

1. Uklonite akumulatorsko pakovanje (vidi poglavlje Uklanjanje akumulatorskog pakovanja).
2. Popustite zateznu glavu lanca.

Slika AB

1. Pomoću prstena podesite zategnutost lanca.

Slika AC

1. Proverite zategnutost lanca.

Slika J

Razmak između vodilice i lanca mora iznositi 3-4 mm.

1. Cvrsto zavijte zateznu glavu lanca.

Zamena lanca i vodilice

△OPREZ

Ostarlanac

Posekotine

Prilikom svih radova na lancu nosite zašitne rukavice.

1. Uklonite akumulatorsko pakovanje (vidi poglavlje Uklanjanje akumulatorskog pakovanja).
2. Popustite zateznu glavu lanca i uklonitePoklopac.

Slika AD

1. Uklonite vodilicu sa uredajem za zatezanje lanca.

Slika AE

1. Ako vodilica treba da se zameni, uklonite uredaj za zatezanje lanca.

Slika AF

1. Stari lanac in, po potrebi, vodilo odložite pravilno v odpadek.
2. Po potrebi montirajte napravo za zategovanje verige na novo vodilo.

Slika AG

1. Namestite novo verigo na vodilo. Pri tem pazite na smer vrtenja verige.

Slika C

1. Namestite verigo okoli verižnega kolesa in vstavite vodilo.

Slika D

1. Namestite pokrovček in trdno privijte zatezno glavo verige.

Slika E

1. Nastavite napetost verige (glejte poglavje Nastavitev napetosti verige).

Pomoč v primeru motenj

Motnje imajo običajno preproste vzroke, ki jih lahko sami odpravite med naslednjim pregledom. V primeru dvomov ali motenj, ki niso navedene tukaj, se obrnite na pooblaščeni servis.

S staranjem se bo kapaciteta akumulatorskega paketa zmanjšala tudi ob dobri negi, tako da tudi v popolnoma napolnjenem stanju ni mogoče doseči polnega delovnega časa. To ne predstavlja pomanjkljivosti.

Greška Uzrok Otklanjanje
Urežaj se nePokrece	Akumulatorsko pakovanje je prazno.	●Napunite akumulatorsko pakovanje.
	Akumulatorsko pakovanje je neispravno.	●Zamenite akumulatorsko pakovanje.
	Akumulatorsko pakovanjeicates prvilnostavljeno.	●Akumulatorsko pakovanje guratui prihvatnik sve dok se ne uklopi.
Urežaj se zaustavljatokom rada	Akumulator je pregrejan	●Prekinite rad i sačekajte da temperatura akumulatora ponovo bude u normalnom opsegu.
	Motor je pregrejan	●Prekinite rad i ostavite motor da se ohladi.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna distribucijska organizacija. Vse motnje na napravi odpravljamo brezplačno v garancijskem roku, če je vzrok motnje napaka v materialu ali proizvodnji. V primeru, ki je v garanciji, se z računom obrnite na svojega distributerja ali na naslednjo pooblaščeno lokacijo servisne službe. (Naslov glejte na hrbtni strani.)

Tehnični podatki

Podaci o snazi uredaja
Radni napon V 18
Brzina pri praznom hodu lanca	m/s	10
Zapremina rezervaora sa uljem za ml podmazivanje lanca		200
Utvrdene vrednosti u skladu sa EN 60745-1, EN 60745-2-13
Nivo zvučnog pritiska LpA	dB(A)	87,9
Nepouzdanost KpA	dB(A)	3,0
Nivo zvučne snage LWA	dB(A)	98,9
Nepouzdanost KWA	dB(A)	1,4
Vrednost vibracije na šaci-ruci, prednji rukohvat	m/s2	3,5
Vrednost vibracije na šaci-ruci, zadnji rukohvat	m/s2	5,2
Nepouzdanost K	m/s2	1,5
Dimenzije i težine
Dužina x širina x visina	mm	735 x 230 x 247
Dužina vodilice	mm	300
Dužina sečiva	mm	250
Podela lanca	in (mm)	0,375 (9,525)
Težina (bez akumulatorskog pakovanja)	kg	3,2

Pridržujemo si pravico do tehničnih sprememb.

Vrednost vibracij

OPOZORILO

Navedena vrednost vibracij je izmerjena s standardnim postopkom testiranja in se lahko uporablja za primerjavo naprav.

Oseba, pooblaščena za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
