NAVODILA ZA UPORABO PMB 1100 B2 PARKSIDE

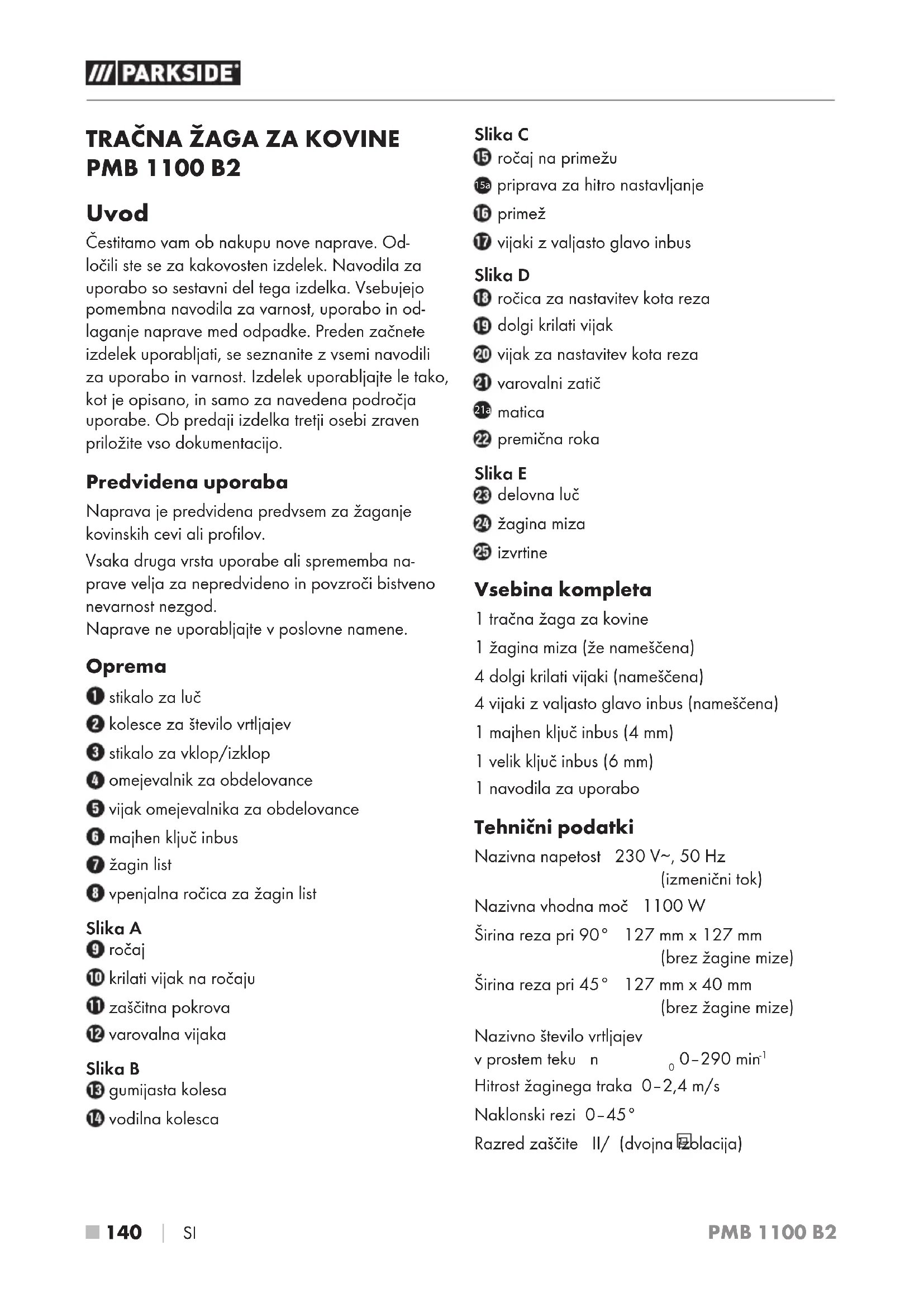

PMB 1100 B2 Uvod Čestitamo vam ob nakupu nove naprave. Od- ločili ste se za kakovosten izdelek. Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembna navodila za varnost, uporabo in od- laganje naprave med odpadke. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljajte le tako, kot je opisano, in samo za navedena področja uporabe. Ob predaji izdelka tretji osebi zraven priložite vso dokumentacijo. Predvidena uporaba Naprava je predvidena predvsem za žaganje kovinskih cevi ali profilov. Vsaka druga vrsta uporabe ali sprememba na- prave velja za nepredvideno in povzroči bistveno nevarnost nezgod. Naprave ne uporabljajte v poslovne namene. Oprema stikalo za luč kolesce za število vrtljajev stikalo za vklop/izklop omejevalnik za obdelovance vijak omejevalnika za obdelovance majhen ključ inbus žagin list vpenjalna ročica za žagin list SlikaA ročaj krilati vijak na ročaju zaščitna pokrova varovalna vijaka SlikaB gumijasta kolesa vodilna kolesca SlikaC ročaj na primežu 15a priprava za hitro nastavljanje primež vijaki z valjasto glavo inbus Slika D ročica za nastavitev kota reza dolgi krilati vijak vijak za nastavitev kota reza varovalni zatič 21a matica premična roka Slika E delovna luč žagina miza izvrtine Vsebina kompleta 1 tračna žaga za kovine 1 žagina miza (že nameščena) 4 dolgi krilati vijaki (nameščena) 4 vijaki z valjasto glavo inbus (nameščena) 1 majhen ključ inbus (4 mm) 1 velik ključ inbus (6 mm) 1 navodila za uporabo Tehnični podatki Nazivna napetost 230 V∼, 50 Hz (izmenični tok) Nazivna vhodna moč 1100 W Širina reza pri 90° 127 mm x 127 mm (brez žagine mize) Širina reza pri 45° 127 mm x 40 mm (brez žagine mize) Nazivno število vrtljajev v prostem teku n

Hitrost žaginega traka 0–2,4 m/s Naklonski rezi 0–45° Razred zaščite II/ (dvojna izolacija)PMB 1100 B2 SI 

 141 ■ Vrednost emisij hrupa Merilna vrednost hrupa je ugotovljena v skladu z EN60745. A-vrednotena raven hrupa pri električnem orodju običajno znaša: Raven zvočnega tlaka L

OPOMBA ► Navedene skupne vrednosti tresljajev in nave- dene vrednosti emisij hrupa so bile izmerjene s standardiziranim preizkusnim postopkom ter so primerne za medsebojno primerjavo električnih orodij. ► Navedene skupne vrednosti tresljajev in nave- dene vrednosti emisij hrupa se lahko upora- bljajo tudi za uvodno oceno izpostav ljenosti. OPOZORILO! ► Emisije tresljajev in hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednost, kar je odvisno od vsakokratnega načina uporabe električnega orodja, še posebej pa od vrste obdelovanca za obdelavo. OPOZORILO! ► Obremenitev poskušajte ohranjati na čim nižji ravni. Primera ukrepov za zmanjšanje obreme- nitve s tresljaji sta nošenje rokavic pri uporabi orodja in omejitev delovnega časa. Ob tem je treba upoštevati vse dele obratovalnega cikla (na primer čase, ko je električno orodje izklo- pljeno, ter čase, v katerih je vklopljeno, vendar obratuje brez obremenitve). Splošna varnostna navodila za električna orodja OPOZORILO! ► Preberite vsa varnostna navodila in druga navodila. Nedoslednost pri upoštevanju var- nostnih navodil in navodil za uporabo lahko povzroči električni udar, požar in/ali hude telesne poškodbe. Vsa varnostna navodila in druga navodila shranite za prihodnjo uporabo. Izraz »električno orodje«, ki se uporablja v varnost- nih navodilih, se nanaša na električna orodja z napajanjem iz električnega omrežja (z električnim kablom) in na električna orodja z akumulatorskim napajanjem (brez električnega kabla).

a) Svoje delovno območje ohranjajte čisto in dobro osvetljeno. Nered in neosvetljena delov- na območja lahko privedejo do nezgod. b) Električnega orodja ne uporabljajte v okoljih z nevarnostjo eksplozije, v katerih so prisotne vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskre, ki lahko povzročijo vnetje prahu ali hlapov. c) Otrokom in drugim osebam med uporabo električnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad napravo.PMB 1100 B2 ■ 142 

2. Električna varnost

a) Priključni vtič električnega orodja mora biti primeren za vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Skupaj z zaščitno ozemljenimi električnimi orodji ne uporabljajte vtičev za prilagoditev. Nespremenjeni vtiči in primerne vtičnice zmanj- šajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganje zaradi električnega udara. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno napravo poveča tveganje električnega udara. d) Kabla ne uporabljajte za druge namene, na primer za prenašanje ali obešanje električ- nega orodja za kabel ali za vlečenje vtiča iz vtičnice. Kabla ne približujte virom vročine, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zasukani kabli povečajo tveganje električnega udara. e) Če delate z električnim orodjem na prostem, uporabljajte samo podaljške kablov, ki jih je dovoljeno uporabljati na prostem. Uporaba podaljška kabla, primernega za uporabo na prostem, zmanjša tveganje električnega udara. f) Če uporabe električnega orodja v vlažni oko- lici ni mogoče preprečiti, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega stikala za okvarni tok zmanjša tveganje električ- nega udara.

a) Bodite vedno pozorni, pazite, kaj počnete, dela z električnim orodjem se lotite premišlje- no. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že en sam trenutek nepazljivosti pri uporabi električnega orodja lahko privede do resnih telesnih poškodb. b) Nosite osebno zaščitno opremo in zmeraj uporabljajte tudi zaščitna očala. Uporaba osebne zaščitne opreme, kot je maska za zaščito pred prahom, nedrseči zaščitni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja zmanjša tveganje poškodb. c) Izogibajte se nehotenemu zagonu naprave. Prepričajte se, da je električno orodje izklju- čeno, preden ga priključite na vir električnega toka in/ali akumulator, ga dvignete ali pre- našate. Če pri prenašanju električnega orodja s prstom pritiskate na stikalo ali že vklopljeno napravo priključite na oskrbo s tokom, lahko to privede do nezgod. d) Pred vklopom električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali izvijač v vrtečem se delu naprave lahko privede do poškodb. e) Izogibajte se neobičajni drži telesa. Poskrbite za varen položaj in vedno ohranjajte ravno- težje. Tako lahko električno orodje še posebej v nepričakovanih situacijah bolje nadzorujete. f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice imejte zunaj dosega premikajočih se delov. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase. g) Če lahko vgradite naprave za sesanje ali prestrezanje praha, se prepričajte, da so te priključene in se uporabljajo pravilno. Uporaba naprave za sesanje prahu lahko zmanjša nevarnost zaradi prahu.PMB 1100 B2 SI 

4. Uporaba in ravnanje z električnim

orodjem a) Naprave ne preobremenjujte. Za svoje delo uporabljajte zanj namenjeno električno orodje. Delo s primernim električnim orodjem v navede- nem območju moči je boljše in varnejše. b) Ne uporabljajte električnih orodij z okvarjenim stikalom. Električno orodje, ki ga ni mogoče vklopiti in izklopiti, je nevarno in ga je treba popraviti. c) Potegnite vtič iz vtičnice in/ali odstranite aku- mulator, preden začnete izvajati nastavitve naprave, menjavati njene dele in preden na- pravo odložite. Ta previdnostni ukrep prepreči nehoteni zagon električnega orodja. d) Ko električnih orodij ne uporabljate, jih hranite zunaj dosega otrok. Naprave naj ne uporab- ljajo osebe, ki z uporabo niso seznanjene ali niso prebrale teh navodil. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Električna orodja skrbno vzdržujte. Preverjajte, ali premični deli naprave delujejo brezhibno in niso zataknjeni, ali deli niso odlomljeni ali tako poškodovani, da je ovirano delovanje električnega orodja. Pred uporabo naprave poskrbite za popravilo poškodovanih delov. Veliko nezgod nastane zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja vzdržujte ostra in čista. Skrb- no vzdrževana rezalna orodja z ostrimi rezili se manj zatikajo in so lažje vodljiva. g) Električno orodje, pribor, delovno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba električnih orodij za namene, za katere niso predvidena, lahko povzroči nevarne situacije.

a) Električno orodje dajte v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izključno originalne nadomestne dele. S tem zagotovite, da se ohrani varnost električnega orodja. Dodatna varnostna navodila za tračne žage ■ Napravo držite za izolirane površine ročajev, kadar jo uporabljate za dela, pri katerih lahko pride rezalno orodje v stik s skritimi napeljavami ali svojim priključnim kablom.Stik rezalnih orodij z napeljavo pod napetostjo lahko povzroči prenos napetosti tudi na kovinske dele naprave in privede do električ- nega udara. ■ Rok ne približujte območju žaganja ali žagine- mu listu. ■ Pred uporabo vedno poskrbite za to, da je prenosna tračna žaga čista. ■ Če opazite nenavadne okoliščine, takoj izključite delovanje orodja. ■ Pred uporabo orodja se vedno prepričajte, da so vse komponente pravilno in varno nameščene. ■ Pri nameščanju in odstranjevanju tračnega žagi- nega lista bodite vedno previdni. ■ Rok ne približujte smeri rezanja tračnega žagi- nega lista. ■ Pred žaganjem vedno počakajte, da motor doseže polno število vrtljajev. ■ Ročaji naj bodo vedno suhi, čisti in brez olja ali maščobe. Med delom orodje trdno držite. ■ Bodite vedno pozorni, še posebej pri ponavlja- jočih se, monotonih opravilih. Vedno pazite na pravilen položaj rok v razmerju do žaginega lista.PMB 1100 B2 ■ 144 

 SI ■ Nikoli ne odstranjujte omejevalnika za obdelo- vance. ■ Ne približujte se odrezkom, ki po žaganju padejo dol. Lahko bi bili vroči, ostri in/ali težki. Tako lahko pride do hudih telesnih poškodb. ■ Zračne odprtine so pogosto nameščene nad premičnimi deli in jih je treba ohranjati proste. Premični deli lahko zajamejo ohlapna oblačila, nakit ali dolge lase. OPOZORILO! ► To električno orodje med delovanjem ustvar- ja elektromagnetno polje. To polje lahko pod določenimi pogoji vpliva na aktivne ali pasivne medicinske vsadke. Da zmanjšate nevarnost resnih ali smrtnih telesnih poškodb, osebam z medicinskimi vsadki svetujemo, da se pred uporabo tega električnega orodja posvetujejo s svojim zdravnikom in proizvajal- cem medicinskega vsadka. Originalni pribor/dodatne naprave Uporabljajte samo pribor in dodatne naprave, ki so navedeni v navodilih za uporabo oziroma imajo pritrdilne nastavke, skladne z napravo. Pred prvo uporabo OPOZORILO! NEVARNOST TELESNIH POŠKODB! Pred začetkom del na napravi električ- ni vtič vedno potegnite iz vtičnice. Nameščanje Upoštevajte, da so vsi deli že sestavljeni. Navodila so namenjena samo za morebitna vzdrževalna dela. Namestitev ročaja (nameščena) ♦ Držite ročaj na ustreznem položaju na pred- videnem mestu (glejte slike na zloženi strani) ♦ Potisnite krilati vijak skozi ročaj in ohišje in ga trdno privijte. Namestitev primeža (nameščena) ♦ Primež pritrdite s 4 priloženimi vijaki z va- ljasto glavo inbus v ustrezne vrtine na hrbtni strani žagine mize (glejte sliko C na zloženi strani). V ta namen uporabite ključ inbus veli- kosti 5 mm (ni vključen). Namestitev ročice za nastavitev kota reza nažagino mizo (nameščena) ♦ V celoti odvijte vijak z ročice za nastavitev kota reza . Vijak od spodaj vstavite skozi kotno odprtino na žagini mizi in ga s po- močjo ročice za nastavitev kota reza znova zategnite (glejte sliko D na zloženi strani). ♦ Z dolgim krilatim vijakom pritrdite premično roko skozi drugo vrtino na žagini mizi (glejte sliko D na zloženi strani).PMB 1100 B2 SI 

 145 ■ Namestitev tračne žage na pomično roko Če želite napravo uporabljati s pomočjo žagine mize , ravnajte takole: ♦ Pritrdite premično roko s pomočjo 3 prilože- nih krilatih vijakov v ustrezne vrtine ohišja naprave (glejte sliko E na zloženi strani). OPOMBA ► Ob dobavi je lahko matica 21a preveč zateg- njena. Matico 21a malo zrahljajte s ključem velikosti 19. ► Od časa do časa zategnite matico 21a s ključem za vijake velikosti 19, če bi imela premična roka preveč zračnosti. OPOZORILO! ► Tračno žago je dovoljeno uporabljati brez žagine mize samo, če uporabnik stoji trdno in mirno. Poleg tega mora biti obde- lovanec pritrjen na delovno mizo, da se ne more premikati. ► Vedno se prepričajte, da se napajalni kabel ne more približati žagi. ► Ha a készüléket fűrészasztallal szeretné használni, akkor rögzítse a hálózati csatlako- zókábelt a kábeltartóval

Uporaba primeža ♦ Obračajte ročaj na primežu v smeri urnega kazalca, da obdelovanec vpnete. ♦ Obračajte ročaj na primežu v nasprotni sme- ri urnega kazalca, da obdelovanec sprostite. OPOMBA ► Pripravo za hitro nastavljanje 15a lahko preklo- pite navzgor, da lahko tako hitreje nastavite primež . Preklopite pripravo za hitro nasta- vljanje 15a znova navzdol, da pričvrstite pri- mež . Nato izvedite fino nastavitev z roča- jem primeža . Transportno varovalo ♦ Izvlecite varovalni zatič , da lahko tračno žago pomaknete navzgor. ♦ Pomaknite tračno žago navzdol in potisnite va- rovalni zatič noter. Sedaj lahko tračno žago z žagino mizo bolj preprosto transportirate. Nastavitev kota reza (zajeralni kot) ♦ Sprostite ročico za nastavitev kota reza , tako da jo odvijete v smeri urnega kazalca. ♦ Nastavite želeni kot reza z navedenimi stopin- jami. ♦ Privijte ročico za nastavitev kota reza v smeri urnega kazalca.PMB 1100 B2 ■ 146 

 SI Nastavitev omejevalnika za obdelovance ■ Med običajnim delovanjem mora biti omeje- valnik za obdelovance pritrjen v najbolj spodnjem položaju. ♦ Če bi vas omejevalnik za obdelovance pri žaganju oviral, lahko odvijete vijak omeje- valnika za obdelovance . V ta namen upora- bite priloženi mali ključ inbus . Tako lahko omejevalnik za obdelovance premaknete navzgor. Potem omejevalnik za obdelovance znova pritrdite z vijakom omejevalnika za obde- lovance . Menjava žaginega lista OPOZORILO! NEVARNOST TELESNIH POŠKODB! ► Da preprečite telesne poškodbe, nosite zaščitne rokavice. OPOMBA ► Žagine liste lahko ponovno naročite prek našega servisnega telefona. ♦ Sprostite vpenjalno ročico za žagin list

nasprotni smeri urnega kazalca. ♦ Varovalna vijaka odstranite z majhnim klju- čem inbus . Odstranite zaščitna pokrova . ♦ Previdno odstranite žagin list . Začnite z vodilnimi kolesci (glejte sliko B na zloženi strani). ♦ Odstranite morebiti prisotno žagovino s čopi- čem ali stisnjenim zrakom. ♦ Potisnite žagin list z zobci navzgor v vodilna kolesca . Pazite, da vodilna kolesca žagin list povsem zajamejo. OPOMBA ► Pazite na to, da se smerna puščica na žagi- nem listu (če obstaja) ujema s puščico na gumijastih kolesih . ♦ Položite žagin list okrog obeh gumijastih koles. ♦ Znova zategnite vpenjalno ročico za žagin list v smeri urnega kazalca. ♦ Znova namestite zaščitna pokrova

OPOZORILO! NEVARNOST TELESNIH POŠKODB! ► Napravo uporabljajte samo z nameščenima zaščitnima pokrovoma

♦ Izvedite poskus delovanja, tako da napravo nekajkrat na kratko vklopite in izklopite, da ugotovite, ali se žagin list pravilno prilega. OPOZORILO! NEVARNOST TELESNIH POŠKODB! ► Med izvedbo poskusnega delovanja vaše telo ne sme biti v bližini žage! Začetek uporabe Vklop in izklop naprave Vklop ♦ Držite pritisnjeno stikalo za vklop/izklop

 147 ■ Navodila za delo ♦ Zavarujte obdelovanec pred zdrsom, npr. s primežem žagine mize. ♦ Pri žaganju uporabljajte lastno težo žage. Ne izvajajte dodatnega pritiska. ♦ Počakajte, da žaga doseže svoje polno število vrtljajev, preden previdno vzpostavite njen stik z obdelovancem. ♦ Če žagin list zablokira, napravo takoj iz- klopite. ♦ Med rezanjem žaginega lista ne premikajte. ♦ Poskrbite za stabilen in varen položaj naprave. Napravo lahko zaradi varnostnih razlogov pritrdite na primernem mestu. Za pritrditev na trdni in ravni podlagi sta na podstavku ohišja predvideni 4 izvrtini . V ta namen vstavite v izvrtini primeren pritrdilni material, ki ustreza podlagi (ni v obsegu dobave). S pritrdilnim materialom napravo pritrdite na podlago. OPOZORILO! NEVARNOST TELESNIH POŠKODB! ► Obdelovanec odstranite, šele ko se žaga umiri. Čiščenje in vzdrževanje OPOZORILO! NEVARNOST TELESNIH POŠKODB! ► Pred začetkom del na napravi električni vtič vedno potegnite iz vtičnice. ■ Napravo in žagine liste hranite na suhem mes- tu, zaščitenim pred prahom. ■ Naprava mora biti zmeraj čista, suha in brez olja ali maziv. ■ Za čiščenje ohišja uporabljajte suho krpo. ■ Oglene ščetke dajte zamenjati izključno servisni službi ali ustrezni strokovni delavnici. ■ Prezračevalne odprtine morajo biti zmeraj proste. ■ Prilepljeni prah od žaganja odstranite s čopi- čem. OPOMBA ► Nenavedene nadomestne dele (kot npr. oglene ščetke, stikala, žagine liste) lahko naročite pri našem telefonskem servisu. Odstranjevanje med odpadke Električnih orodij ne zavrzite med gospodinjske odpadke! Ta simbol prečrtanega smetnjaka na kolesih pomeni, da za to napravo velja Direktiva 2012/19/EU. Ta direktiva predpisuje, da naprave po koncu uporabe ni dovoljeno zavreči med običajne gospodinjske odpadke, ampak jo morate oddati na posebnih zbirališčih ali deponi- jah za odpadke ali pri podjetjih za odstranjevanje odpadkov. To odstranjevanje med odpadke je za vas brezplačno. Varujte svoje okolje in odpadke ustrezno odstranjujte. O možnostih za odstranitev odsluženega izdelka vprašajte pri svoji občinski ali mestni upravi. Embalaža je iz okolju prijaznih mate- rialov. Odvržete jo lahko v lokalne smetnjake za reciklažne materiale. Embalažo odložite med odpadke na okoljsko primeren način. Upoštevajte oznake na različnih embalažnih materi- alih in jih po potrebi ločite med seboj. Embalažni materiali so označeni s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: umetne snovi, 20–22: papir in karton, 80–98: kompozitni materiali. Izdelek in embalažo je mogoče reciklirati, sta podvržena razširjeni odgovornosti proizvajalca in se zbirata ločeno.PMB 1100 B2 ■ 148 

Kompernass Handels GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne po- manjkljivosti in okvare zaradi napak v materia- lu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

3. Garancijski rok za proizvod je 3 leta od datu-

ma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu

servisu oziroma se informirati o nadaljnjih po- stopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno prebe- rete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu pre-

dložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje iz-

delka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal prilo- ženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali ne- pravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po

preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti

se nahajajo na dveh ločenih dokumentih (ga- rancijski list, račun).

• normalnem zmanjšanju kapacitete akumulatorja,

• neupoštevanju predpisov o varnosti in vzdrževanju, napačne uporabe,

• poškodbah zaradi naravnih nesreč. Prodajalec: LidlSlovenijad.o.o.k.d., Podlipami1, SI-1218KomendaPMB 1100 B2 SI 

• Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec. Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8.junija2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Uporabljeni usklajeni standardi EN 60745-1:2009/A11:2010 EN 60745-2-20:2009 EN 55014-1:2017/A11:2020
