NÁVOD K OBSLUZE PMB 1100 B2 PARKSIDE

Překlad originálního provozního návodu

SK

KOVOVÁ PÁSOVÁ PÍLA

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

PL

CZ Překlad originálního provozního návodu Strana 51

Použití v souladu s určením 52

Vybavení 52

Rozsah dodávky 52

Technické údaje 52

Obecné bezpečnostní pokyny pro elektrická nářadí 53

1. Bezpečnost na pracovišti 53

2. Elektrická bezpečnost....54

3. Bezpečnost osob 54

4. Použití elektrického nářadí a manipulace s ním....55

5. Servis 55

Dodatečné bezpečnostní pokyny pro pásové pily 5 5

Originální příslušenství/originální přídavná zařízení 56

Před uvedením do provozu .... 5 6

Montáž 56

Provedení nastavení 57

Výměna pilového listu 58

Uvedení do provozu 58

Zapnutí a vypnutí přístroje 58

Zapnutí a vypnutí pracovního světlometu 58

Nastavení otáček 58

Pracovní pokyny 59

Čištění a údržba 59

Likvidace 59

Záruka společnosti Kompernass Handels GmbH 60

Servis 61

Dovozce....61

Překlad originálu prohlášení o shodě 62

Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.

Použití v souladu s určením

Přístroj je primárně určen k řezání kovových trubek nebo profilů.

Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozporu s určením a představuje závažné nebezpečí zranění. Přístroj nikdy nepoužívejte ke komerčním účelům.

Vybavení

① světelný spínač
② stavěcí kolečko otáček
3 vypínač
4 doraz obrobku
⑤ dorazový šroub obrobku
6 klíč s vnitřním šestihranem malý
⑦ pilový list
8 upínací páka pilového listu

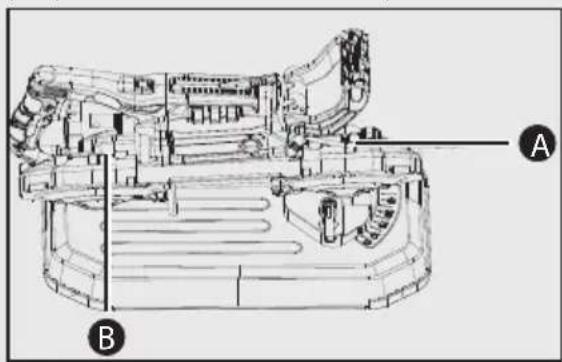

Obrázek A

9 rukojet'
10 křídlatý šroub na rukojeti
⑪ ochranné kryty
12 pojistné šrouby

Obrázek B

13 gumová kolečka
14 vodicí kladky

Obrázek C

15 rukojeť na svěráku

15a rychlé přestavení

16 svěrák

17 šrouby s válcovou hlavou s vnitřním šestihranem

Obrázek D

18 přestavení úhlu řezu
19 dlouhý křídlatý šroub
20 šroub přestavení úhlu řezu
21 pojistný kolík
21a matice
22 otočné rameno

Obrázek E

23 pracovní světlomet
24 pilovací deska
25 otvory

Rozsah dodávky

1 pásová pila na kov
1 pilovací deska (předmontováno)
4 křídlaté šrouby dlouhé (předmontované)
4 šrouby s válcovou hlavou s vnitřním šestihranem (předmontované)
1 klíč s vnitřním šestihranem malý (4 mm)
1 klíč s vnitřním šestihranem velký (6 mm)
1 návod k obsluze

Technické údaje

Domezovací napětí 230 V \~, 50 Hz (střídavý proud)

Domezovací příkon 1100 W

Šířka řezu při 90° 127 mm x 127 mm (bez pilovací desky)

Šířka řezu při 45° 127 mm x 40 mm (bez pilovací desky)

Domezovací volnoběžné

otáčky _0 0-290 min ^-1 n

Rychlost pilového pásu 0–2,4 m/s

Řezy se sklonem 0° - 45°

Třída ochrany II / (dvojitá izolace)

Hodnota emisí hluku

Naměřená hodnota hluku stanovená dle EN 60745. Typická hladina hluku elektrického nářadí s hodnocením A:

Používejte ochranu sluchu!

Před uvedením do provozu si přečtěte návod k obsluze!

Celkové hodnoty vibrací

(součet vektorů tří směrů) zjištěny v souladu

s EN 60745:

Řezání kovu a _h,CM = 6,94 m/s ^2

Nejistota K = 2

Rezání dřeva a _h,CW=6,25 m/s^2

Nejistota K = 2

UPOZORNĚNÍ

Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím.
Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku lze rovněž použit k předběžnému posouzení zatížení.

⚠️ VÝSTRAHA!

Emise vibrací a hluku se mohou lišit během skutečného používání elektrického nářadí od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván.

VÝSTRAHA!

▶ Snažte se udržovat zatížení co nejnižší. Příkladem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní pokyny pro elektrická nářadí

VÝSTRAHA!

Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.

1,5 m/s

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (sítovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy ho používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, např. od trubek, topení, sporáků a chladniček. Je-li vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlhkostí. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro přenášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te stále pozorní, sledujte své počínání a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít k úrazu.
d) Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.

4. Použití elektrického nářadí a manipulace s ním

a) Přístroj nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.

c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.

d) Nepoužívaná elektrická nářadí uchovávejte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tyto pokyny. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.

e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou přičinu ve špatné údržbě elektrického nářadí.

f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Servis

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Dodatečné bezpečnostní pokyny pro pásové pily

Přístroj držte za izolované plochy držadla, když provádíte práce, při nichž by řezný nástroj mohl přijít do kontaktu se skrytými vedeními nebo svým přívodním kabelem. Kontakt řezných nástrojů s vedením pod napětím může vést k přívodu napětí ke kovovým dílům přístroje a způsobit zásah elektrickým proudem.

■ Rukama se nedotýkejte oblasti řezání a pilového listu.

■ Před použitím vždy dbejte na to, aby přenosná pásová pila byla čistá.

■ Pokud si všimnete něčeho neobvyklého, vždy ihned přestaňte pracovat.

■ Před použitím nástroje se vždy ujistěte, zda jsou všechny součásti řádně a bezpečně namontovány.

■ Při upevňování nebo odstraňování pilového listu vždy bud’te opatrní.

■ Ruce vždy udržujte mimo dosah řezné dráhy pilového listu.

■ Před řezáním vždy počkejte, až motor dosáhne plných otáček.

■ Udržujte rukojeti vždy suché, čisté a bez oleje a mastnoty. Během práce držte nástroj pevně.

■ Vždy bud’te opatrní, zejména při opakujících se monotónních operacích. Dbejte vždy na správnou polohu rukou vzhledem k pilovému listu.

■ Nikdy neodstraňujte doraz obrobku.

■ Udržujte odstup od koncových kusů, které po řezání odpadnou. Mohou být horké, ostré a/nebo těžké. To by mohlo způsobit vážná zra-není.

Větrací otvory často zakrývají pohyblivé části a měly by být udržovány volné. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit v pohyblivých částech.

VÝSTRAHA!

Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole za určitých okolností může omezit aktivní nebo pasivní lékařské implantáty. Ke snížení rizika vážných či smrtelných zranění doporučujeme osobám s lékařskými implantáty poradit se svým lékařem a výrobcem lékařských implantátů ještě před obsluhou elektrického nářadí.

Originální příslušenství/originální přídavná zařízení

Používejte pouze příslušenství a přídavná zařízení uvedená v návodu k obsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní.

Před uvedením do provozu

⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

Před prováděním prací na přístroji vytáhněte vždy síťovou zástrčku ze zásuvky.

Montáž

Upozorňujeme, že jsou všechny díly předmontované. Pokyny slouží pouze k případné údržbě.

Montáž rukojeti (předmontované)

♦ Rukojeť ⑨ držte v poloze na odpovídajícím místě (viz obrázky na výklopné straně)

Zasuňte křídlový šroubů rokojetí 91 plástěm a utáhněte ho.

Montáž svěráku (předmontované)

Svěrák 16 upevněte pomocí dodaných 4 šroubů s válcovou hlavou s vnitřním šestihranem 17 do odpovídajících otvorů na zadní straně pilovací desky (viz obr. C na výklopné straně). K tomu použijte klíč s vnitřním šestihranem 5 mm (není dodáno).

Montáž přestavení úhlu řezu na pilovací desku (předmontované)

Zcela uvolněte šroul 20 přestavení úhlu řezu 18 Prostrčte šroub 20 zespodu vybráním v konzole na pilovací desce 24 a pomocí přestavení úhlu řezu 18 pět utáhněte (viz obr. D na výklopné straně).

♦ Dlouhým křídlatým šroubern 9 upevněte otočné rameno 24ruhým otvorem na pilovací desce 24 (viz obr. D na výklopné straně).

Montáž pásové pily na otočném ramenu

Chcete-li přístroj používat pomocí pilovací desky 24 postupujte takto:

Otočné rameno 12 upevněte pomocí dodaných 3 dlouhých křidlatých šroubů 19 do odpovídajících otvorů krytu přístroje (viz obr. E na výklopné straně).

UPOZORNĚNÍ

▶ Ve stavu při dodání může být matico ^21a příliš pevně utažená. Matici ^21a mírně povolte klíčem na šrouby vel. 19.

▶ Pokud má otočné ramená 21 príliš velkou vůli, dotáhněte občas matici 21a klíčem na šrouby vel. 19.

⚠️ VÝSTRAHA!

- Pásová pila se smí používat bez pilovací desky 24, pouze pokud uživatel zaujal bezpečný a klidný postoj. Kromě toho musí být obrobek zajištěn proti sklouznutí na pracovním stole. - Vždy se ujistěte, že se napájecí kabel nemůže dostat do blízkosti pilového listu. - Chcete-li přístroj používat s pilovací deskou, upevněte síťový kabel držákem kabelu A, jak je znázorněno na následujícím obrázku.

Při každém jiném použití musí být vedení kabelu upraveno pomocí držáku kabelu A B tak, aby se kabel nikdy nemohl dostat do oblasti pily, pracovní nebo jiné nebezpečné oblasti.

Provedení nastavení

Přestavení rukojeti

♦ Chcete-li přestavit rukoje 9, povolte křidlatý šroub 10 na rukojeti.
♦ Otočte rukoje 9 do požadované polohy.
Křídlatý šroub10 opět pevně utáhněte.

Použití svěráku

♦ Otočte rukojeť na svěrák15 ve směru hodinových ručiček, aby se obrobek upnul.
♦ Otočte rukojeť na svěrák15 proti směru hodinových ručiček, aby se obrobek uvolnil.

UPOZORNĚNÍ

Rychlé přestaven ^15a můžete také vyklopit nahoru, abyste rychleji provedli nastavení svěráku ^16 . Rychlé přestavení ^15a opět sklopte dolů, abyste zajistili svěrák ^16 Poté proved'te přesné nastavení rukojetí svěráku ^15

Přepravní pojistka

♦ Chcete-li pásovou pilu otočit nahoru, vytáhněte pojistný kolík 21.
♦ Otočte pásovou pilu dolů a zatlačte pojistný kolík 21 dovnitř. Nyní můžete pásovou pilu s pilovou deskou snadněji přepravovat.

Nastavení úhlu řezu (úhel pokosu)

♦ Povolte přestavení úhlu řez18 jeho otáčením proti směru hodinových ručiček.
♦ Nastavte požadovaný úhel řezu pomocí uvedenýchstupňů.
♦ Utáhněte přestavení úhlu řez18 ve směru hodinových ručiček.

Nastavení dorazu obrobku

■ Při normálním provozu musí být doraz obrobku 4 zafixován v nejnižší poloze.

♦ Pokud během řezání doraz obrobku 4 překáží, můžete povolit dorazový šroub obrobku 5 K tomu použijte dodaný klíč s vnitřním šestihranem, malý 6. To vám umožní posunout doraz obrobku 4 ahoru. Potom opět zajistěte doraz obrobku 4 lorazovým šroubem obrobku . 5

Výměna pilového listu

⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

▶ Noste bezpečnostní rukavice, aby nedošlo ke zranění.

UPOZORNĚNÍ

- Pilové kotouče lze doobjednat na naší servisní lince.

♦ Povolte upínací páku pilového list 8 proti směru hodinových ručiček.

Odstraňte oba pojistné šrouby ^12 pomocí malého klíče s vnitřním šestihranem ^6 Odstraňte oba ochranné kryty ^11

♦ Opatrně sejměte pilový lis7. Začněte na vodicích kladkách 14viz obr. B na výklopné straně).

♦ Odstraňte případně přítomné piliny štětcem nebo stlačeným vzduchem.

Zasuňte pilový lis 7 s pilovými zuby nahoře do vodicích kladek 14 Dbejte na to, aby vodicí kladky 15 cela uchopily pilový list . 7

UPOZORNĚNÍ

Dbejte na to, aby šipka směru na pilovém listu ⑦ (je-li k dispozici) odpovídala šipce směru na gumových kolečkách ⑬

♦ Položte pilový lis7 kolem obou gumových koleček.
♦ Utáhněte napínací páku pilového list opět ve směru hodinových ručiček.
♦ Opět namontujte oba ochranné kryty.

⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

▶ Přístroj provozujte pouze s namontovanými ochrannými kryty ⑪!

♦ Proved'te zkušební chod tím, že přístroj několikrát krátce zapnete a vypnete, abyste zjistili, zda je pilový list správně usazen.

⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

▶ Během zkušebního chodu udržujte své tělo mimo oblast řezání!

Uvedení do provozu

Zapnutí a vypnutí přístroje

Zapnutí

Podržte stisknutý vypína 3.

Vypnutí

♦ Pustte vypína 3.

Zapnutí a vypnutí pracovního světlometu

Zapnutí

♦ Světelný spína① nastavte do polohy I. Pracovní světlomet ② svítí.

Vypnutí

♦ Světelný spína① nastavte do polohy 0. Pracovní světlomet ② zhasne.

Nastavení otáček

♦ Stavěcí kolečko otáčel ^2 nastavte do polohy mezi 1 a 6.

Pracovní pokyny

♦ Zajistěte obrobek proti sklouznutí, např. svěrákem 16 pilovací desky.

♦ Při řezání použijte vlastní hmotnost pily. Nevyvíjejte dodatečný tlak.

♦ Než pilu opatrně uvedete do kontaktu s obrob-kem, počkejte, až pila dosáhne plných otáček.

♦ Pokud se pilový lis⑦ zablokuje, přístroj ihned vypněte.

♦ Během řezání nepootočte pilový lis⑦.

Dbejte na stabilní a bezpečnou stabilitu přístroje. Přístroj lze pro bezpečnost upevnit na vhodném místě. K upevnění na pevném a rovném podkladu jsou v noze krytu vyvrtány 4 otvory 25.

K tomu účelu vedte vhodný upevňovací materiál odpovídající podkladu (není součástí dodávky) skrze tyto 4 otvory 25

Přístroj upevněte na podkladu upevňovacím materiálem.

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

Obrobek odstraňte až po zastavení pily.

Čištění a údržba

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

▶ Před prováděním prací na přístroji vytáhněte vždy síťovou zástrčku ze zásuvky.

■ Uschovejte přístroj a pilové listy na suchém a před prachem chráněném místě.

■ Přístroj musí být vždy čistý a zbavený oleje a maziv.

■ K čištění povrchu používejte suchý hadřík.

Výměnu uhlíkových kartáčů nechte provést výlučně příslušným servisem nebo autorizovanou odbornou dílnou.

■ Větrací otvory musí být vždy volné.

■ Ulpívající prachové piliny odstraňte štětcem.

UPOZORNĚNÍ

▶ Neuvedené náhradní díly (jako např. uhlíkové kartáčky, spínače, pilové listy) můžete objednat na naší servisní a poradenské lince.

Likvidace

Nevyhazujte elektrické nářadí do domovního odpadu!

Symbol přeškrtnuté pojízdné popelnice uvedený vedle označuje, že tento při-

stroj podléhá směrnici č. 2012/19/EU. Tato směrnice uvádí, že tento přístroj se na konci své životnosti nesmí likvidovat s běžným domovním odpadem, ale musí se odevzdat v určených sběrných místech či dvorech nebo podnicích oprávněných k nakládání s odpady.

Tato likvidace je pro Vás zdarma. Chraňte životní prostředí a zajistěte odbornou likvidaci přístroje.

Informace o možnostech likvidace vysloužilého výrobku vám podá obecní nebo městská správa.

Obal je z ekologických materiálů. Lze ho zlikvidovat v místních recyklačních kontejnerech.

Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

FR

Výrobek a obal jsou recyklovatelné, podléhají rozšířené odpovědnosti výrobce a shromaždůjí se odděleně.

Záruka společnosti KompernassHandelsGmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.

Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během třile- té lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem záva- da spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.

Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje

na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně do-držovat všechny pokyny uvedené v návodu k ob-sluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Záruční lhůta neplatí v těchto případech

■ normální opotřebení kapacity akumulátoru
■ komerční použití výrobku
■ poškození nebo změna výrobku zákazníkem
■ nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy
■ škody vlivem přírodních živlů

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (IAN) 390483_2201 jako doklad o koupi.

Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.

Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 390483_2201 otevřít svůj návod k obsluze.

VÝSTRAHA!

▶ Nechte své přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje.

Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje.

Servis

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 390483_2201

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Překlad originálu prohlášení o shodě

My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice o strojních zařízeních

(2006/42/EC)

Směrnice o elektromagnetické kompatibilitě

(2014/30/EU)

Směrnice o omezení používání nebezpečných látek (RoHS)

(2011/65/EU) ^*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité harmonizované normy

EN 60745-1:2009/A11:2010

EN 60745-2-20:2009

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:2015

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Typ/označení přístroje: Pásová pila na kov PMB 1100 B2

Rok výroby: 05-2022

Sériové číslo: IAN 390483_2201

Bochum, 25.03.2022

J. K. T. G. R. S.

CE

Semi Uguzlu

- manažer kvality -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

Spis treści

Wstep....64

Vykonanie nastavení 83

Výmena pílového listu 84

Čistenie a údržba 85

Likvidácia 85

Záruka spoločnosti Kompernass Handels GmbH 86

Servis 87

Dovozca 87

Hodnota emisií hluku

Nameraná hodnota hluku stanovená v súlade s EN 60745. Hodnota hladiny hluku vyhodnotená A elektrického náradia činí typicky:

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Všeobecné bezpečnostné pokyny pre elektrické náradie

⚠️ VÝSTRAHA!

2. Elektrická bezpečnost'

Držte svoje ruky v bezpečnej vzdialenosti od oblasti pílenia a pilového listu.

■ Pred použitím vždy skontrolujte, či je prenosná pásová píla čistá.

■ Ruky držte vždy mimo dráhy rezu listu pásovej píly.

■ Pred pílením vždy počkajte, kým motor nedosiahne plné otáčky.

■ Rukoväte udržiavajte vždy suché, čisté a bez oleja a tuku. Počas práce držte náradie pevne.

Montáž rukoväti (predmontované)

Montáž zveráka (predmontované)

♦ Vytiahnite zaistovací kolík 21, aby bolo možné pásovú pílu otočit' nahor.

Výmena pilového listu

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Noste ochranné rukavice, aby ste zabránili poraneniam.

UPOZORNENIE

♦ Uvoľnite upínaciu páku pílového list 8 proti smeru hodinových ručičiek.

Pílový lis7 zasuňte so zubami píly nahor do vodiacich kladiek 14Dbajte na to, aby vodiace kladky 14kompletne uchopovali pílový list . 7

UPOZORNENIE

♦ Utiahnite upínaciu páku pílového list B opát v smere hodinových ručičiek.

♦ Namontujte späf' oba ochranné kryty ^11 .

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

♦ Stlačte a podržte spínač ZAP/VY ^3 .

Vypnutie

◆ Pustite spínač ZAP/VY ^3 .

♦ Prestavte vypínač svetl do polohy 0. Pracovné svietidlo zhasne.

Nastavenie otáčok

▶ Odstráňte obrobok až po úplnom zastavení píly.

Čistenie a údržba

VÝSTRAHA!

NEBEZPEČENSTVO PORANENIA!

Táto likvidácia je pre vás bezplatná. Chránětě životné prostredie a likvidujte odborne.

Záruka spoločnosti KompernassHandelsGmbH

Vážená zákazníčka, vážený zákazník,

Záručná doba a zákonné nároky na odstráneniechýb

Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 390483_2201 otvoríte váš návod na obsluhu.

VÝSTRAHA!

Použité harmonizované normy

EN 60745-1:2009/A11:2010

EN 60745-2-20:2009

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:2015

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Sériové číslo: IAN 390483_2201

Bochum, 25.03.2022

Seddy Forder

CE

Semi Uguzlu

- Manažér kvality -
