HASZNÁLATI ÚTMUTATÓ PMB 1100 B2 PARKSIDE

Az originál használati utasítás fordítása

DE AT CH

METALLBANDSÄGE

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

\$1

HU Az originál használati utasítás fordítása Oldal 127

SI Prevod originalnega navodila za uporabo Stran 139

A

B

C 15a 15 16 17

D 18 22 19 21 21a 20

E 19 22 23 24 25

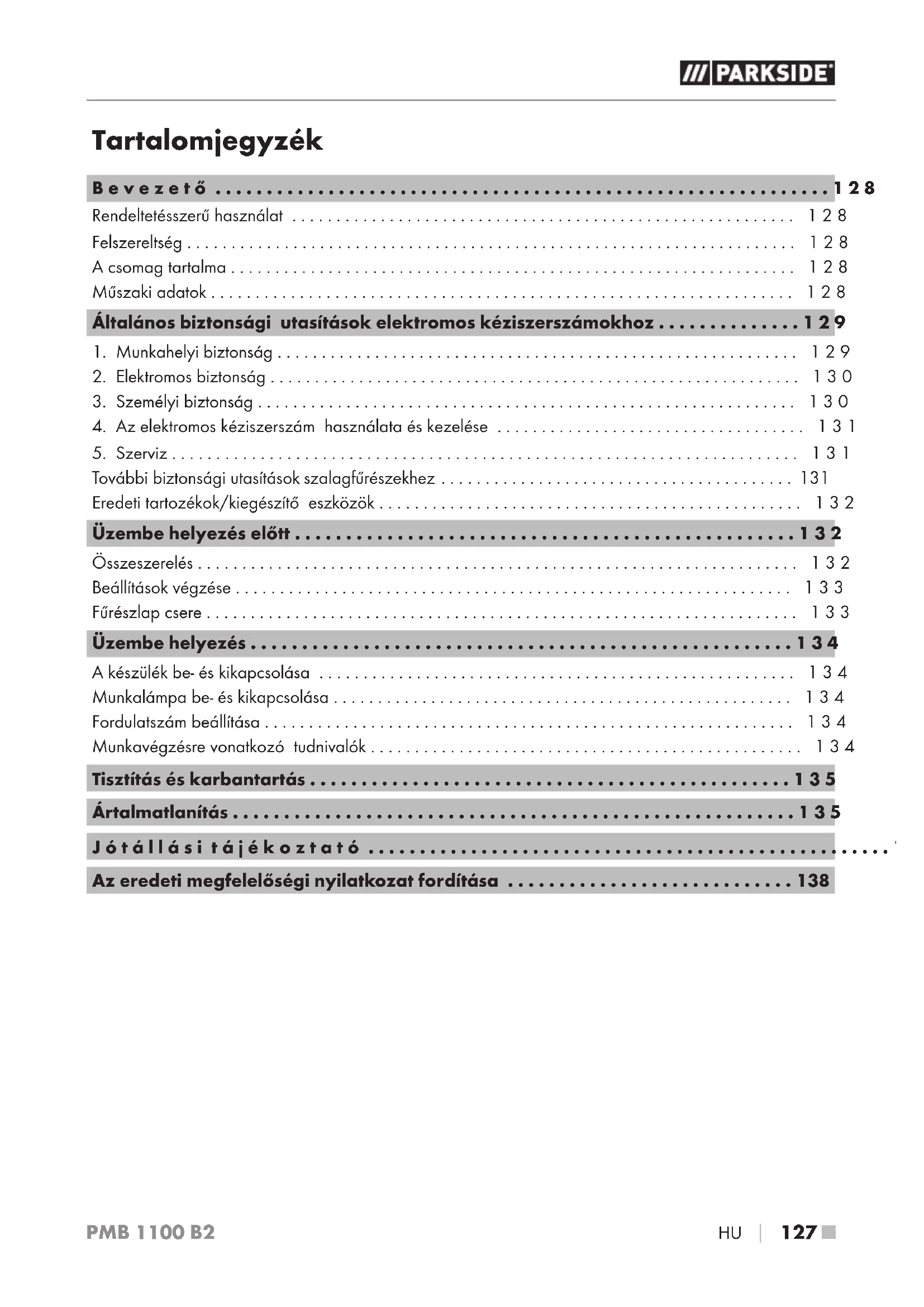

Contents

Introduction 2

Intended use 2

Features 2

Package contents 2

Rendeltetésszerű használat 128

Felszereltség 128

A csomag tartalma 128

Müszaki adatok 128

Általános biztonsági utasítások elektromos kéziszerszámokhoz ..... 1 2 9

1. Munkahelyi biztonság 129

2. Elektromos biztonság 130

3. Személyi biztonság 130

4. Az elektromos kéziszerszám használata és kezelése 131

5. Szerviz 131

További biztonsági utasítások szalagfürészekhez 131

Eredeti tartozékok/kiegészítő eszközök 132

Üzembe helyezés előtt 132

Összeszerelés 132

Beállítások végzése 133

Fúrészlap csere 133

Üzembe helyezés....134

A készülék be- és kikapcsolása 134

Munkalámpa be- és kikapcsolása 134

Fordulatszám beállítása 134

Munkavégzésre vonatkozó tudnivalók 134

Tisztítás és karbantartás 135

Ártalmatlanítás 135

Jótállásitájékoztató ....

Az eredeti megfelelöségi nyilatkozat fordítása 138

FÉMSZALAGFÜRÉSZ PMB 1100 B2

Bevezető

Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött.

A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A termék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

A készülék elsősorban fémcsövek vagy profilok fűrészelésére készült.

A készülék minden más felhasználása nem rendel- tetésszerűnek minősül és jelentős balesetveszélyt okozhat.

Ne használja a készüléket ipari célokra.

Felszereltség

① lámpakapcsoló
② fordulatszám-beállító kerék
③ be-, kikapcsoló
4 munkadarab-ütköző
5 munkadarab-ütköző csavarok
6 kicsi imbuszkulcs
7 fűrészlap
8 fűrészlap-szorítókar

„A” ábra

9 markolat

10 szárnyas csavar a markolaton

11 védőburkolatok

12 rögzítőcsavarok

„B” ábra

13 gumikerekek

14 vezetőgörgők

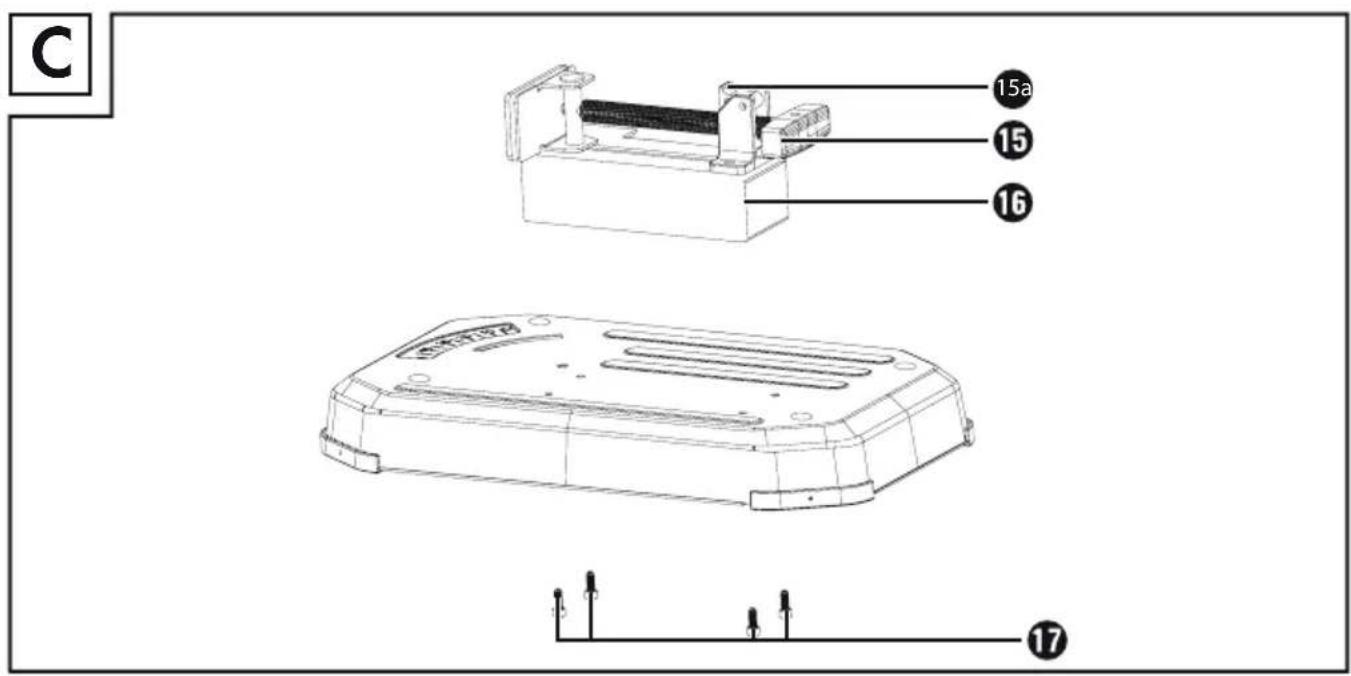

„C” ábra

15 markolat a satun

15a gyorsbeállító

16 satu

17 belső hatlapú hengerfej csavarok

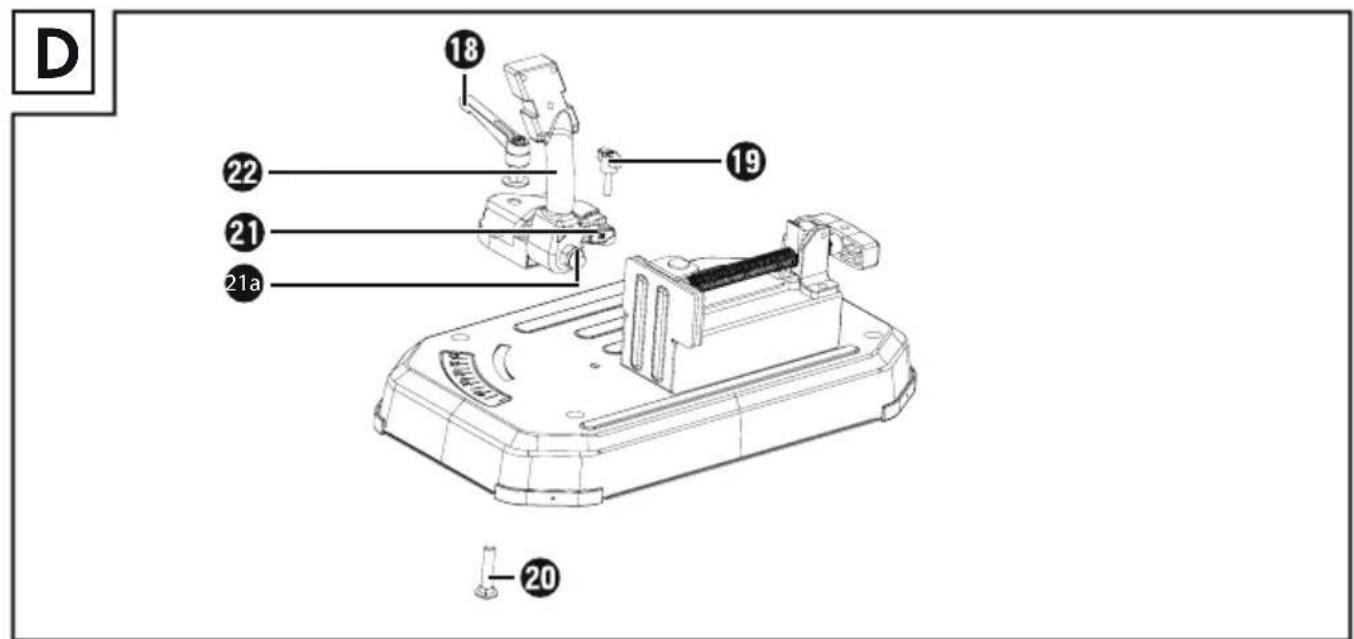

„D“ ábra

18 vágási szög beállító
19 hosszú szárnyas csavar
20 vágási szög beállító csavar
21a anya
21 rögzítőcsap
22 forgókar

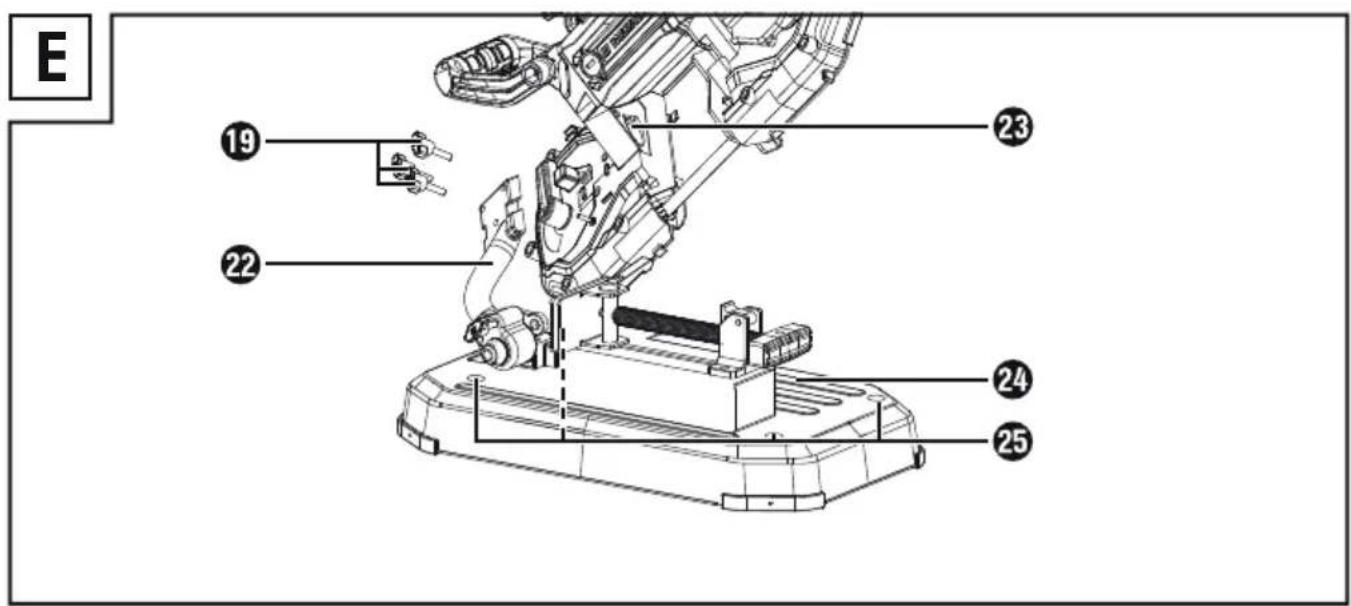

„E“ ábra

23 munkalámpa
24 fűrészasztal
25 furatok

A csomag tartalma

1 fémszalagfűrész
1 fűrészasztal (előre felszerelve)
4 hosszú szárnyas csavar (előre felszerelt)
4 belső hatlapú hengerfej csavar (előre felszerelt)
1 kicsi imbuszkulcs (4 mm)
1 nagy imbuszkulcs (6 mm)
1 használati útmutató

Müszaki adatok

Névleges feszültség 230 V \~, 50 Hz (váltóáram)

Névleges teljesítményfelvétel 1100 W

Vágásszélesség 90° esetén 127 mm x 127 mm (fűrészasztal nélkül)

Vágásszélesség 45° esetén 127 mm x 40 mm (fürészasztal nélkül)

Névleges üresjárati fordulatszám 0-290 min ^-1 n

Fürészszalag-sebesség 0-2,4 m/s

Ferdevágások 0°-45°

Védelmi osztály II / (dupla ☐ szigetelés)

Zajkibocsátási érték

A zaj mért értéke az EN 60745 szabvány szerint került meghatározásra. Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző értéke:

Hangnyomásszint L _PA = 90,7 dB (A)

Bizonytalansági érték K K _PA = 3 dB

Hangerőszint L_WA = 101.7 dB (A)

Bizonytalansági érték K K _WA = 3 dB

Viseljen hallásvédöt!

Üzembe helyezés előtt olvassa el a használati útmutatót!

Rezgés összértéke

(három irány vektorösszege) az EN 60745

szabvány szerint mérve:

Fémfürészelés a_h,CM = 6,94 m/s^2

Bizonytalansági érték K = 1,5 m/s ^2

Fafürészelés a_h,CW = 6,25 m/s^2

Bizonytalansági érték K = 1,5 m/s ^2

TUDNIVALÓ

A megadott rezgés-kibocsátási értékek és a megadott zajkibocsátási értékek szabványos mérési eljárással lettek meghatározva és felhasználhatók az elektromos kéziszerszámok egymással történő összehasonlítására.
A megadott rezgés összértékek és zajkibocsátási szintek a terhelés előzetes becslésére is felhasználhatók.

FIGYELMEZTETÉS!

▶ A rezgéskibocsátási érték és zajkibocsátási szint az elektromos kéziszerszám tényleges használata során a megadott értékektől eltérhet annak függvényében, hogy miként és hogyan használja az elektromos kéziszerszámot, és különösen, hogy milyen fajta munkadarabon dolgozik.

FIGYELMEZTETÉS!

Próbálja a terhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkenthető például kesztyű viselésével a szerszám használata során, illetve a munkaidő korlátozásával. Ebben az esetben a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

Általános biztonsági utasításokelektromos kéziszerszámokhoz

FIGYELMEZTETÉS!

- Olvassa el az összes biztonsági előírást és utasítást. A biztonsági előírások és utasítások figyelmen kívül hagyása áramütést, tüzet és/ vagy súlyos sérüléseket okozhat.

Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati kábelen át) üzemeltetett elektromos kéziszerszámokra és akkumulátoros (hálózati kábel nélküli) elektromos kéziszerszámokra vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágított munkaterület balesetet okozhat.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, a szikra pedig meggyújthatja a port vagy gözőket.
c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba. A csatlakozót semmilyen módon nem szabad megváltoztatni. Ne használjon adaptercsatlakozókat földelt elektromos kéziszerszámokkal. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével. Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Óvja az elektromos kéziszerszámot esőtől vagy nedvességtől. Növeli az áramütés kockázatát, ha víz kerül az elektromos készülékbe.
d) Ne használja a vezetéket rendeltetésellenes célra, ne hordozza és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva, és ne a vezetéknél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összecsavarodott vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hosszabbító kábelt használjon, ami kültéri használatra is engedélyezett. A kültéri használatra alkalmas hosszabbító kábellel csökkentheti az áramütés veszélyét.
f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, használjon áram-védőkapcsolót. Az áram-védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.

3. Személyi biztonság

a) Legyen mindig figyelmes, ügyeljen arra, amit csinál, és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám használatakor már egy pillanatnyi figyelmetlenség is komoly sérüléseket okozhat.
b) Viseljen egyéni védőeszközöket és mindig vegyen fel védőszemüveget. Az elektromos kéziszerszám jellegének és használatának megfelelő egyéni védőeszköz, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő csökkenti a személyi sérülések veszélyét.
c) Előzze meg a készülék véletlenszerű bekapcsolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha a készülék hordozása közben az ujját a kapcsolón tartja, illetve ha a készülék már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.
d) Az elektromos kéziszerszám bekapcsolása előtt távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs balesetet okozhat.
e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát. Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.
f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját, ruháját és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor győződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.

4. Az elektromos kéziszerszám használata és kezelése

a) Ne terhelje túl a készüléket. A munkájának megfelelő elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítmény-tartományban.

b) Ne használjon olyan elektromos kéziszerszá-mot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.

c) Húzza ki a hálózati csatlakozódugót az aljzatból és/vagy vegye ki az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél vagy a készüléket elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.

d) A nem használt elektromos kéziszerszámot gyermekektől elzárva kell tárolni. Ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik annak használatát vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személyek használják azokat.

e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.

f) Tartsa mindig élesen és tisztán a vágószerszámokat. A gondosan karbantartott éles vá-góeszközök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.

g) Az elektromos kéziszerszámot, a tartozékokat, a betétszerszámokat stb. a használati útmutatónak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes helyzeteket teremthet.

5. Szerviz

a) Az elektromos kéziszerszámot csak képzett szakemberrel és csak eredeti alkatrészekkel javíttassa. Ezzel biztosítható az elektromos kéziszerszám hosszan tartó és biztonságos működése.

További biztonsági utasítások szalagfürészekhez

A kéziszerszámot csak a szigetelt markoló-felületénél fogja meg, ha olyan munkát végez, amely során a vágószerszám rejtett vezetékekbe vagy saját csatlakozóvezetékébe ütközhet. Ha a vágószerszám élő vezetékhez ér, az a készülék fém részeit is feszültség alá helyezheti és áramütést okozhat.

■ Tartsa távol a kezeit a fűrészelési területtől és a fűrészlaptól.

■ Használat előtt mindig ügyeljen arra, hogy a hordozható szalagfűrész tiszta legyen.

■ Azonnal állítsa le a készülék működését, ha valamilyen szokatlan dolgot észlel.

■ Mindig ellenőrizze a készülék használata előtt, hogy valamennyi alkatrész megfelelően és stabilan van felszerelve.

■ Legyen mindig óvatos, amikor a szalagfűrészla- pot felhelyezi vagy leveszi.

■ Mindig tartsa távol a kezeit a szalagfűrészlap vágási útjától.

■ Mindig várja meg a fűrészelés előtt, amíg a motor eléri a teljes fordulatszámot.

■ Tartsa mindig szárazon, tisztán, olaj- és zsírmentesen a markolatokat. Tartsa erősen a szerszá-mot munkavégzés közben.

■ Mindig legyen éber, különösen az ismétlődő, monoton műveletek során. Mindig ügyeljen arra, hogy a kezei megfelelően helyezkedjenek el a fűrészlaphoz képest.

Soha ne távolítsa el a munkadarab-ütközöt.

■ Maradjon távol a fűrészelés után leeső végdaraboktól. Ezek forrók, élesek és/vagy nehezek lehetnek. Komoly sérüléseket okozhatnak.

A levegőnyilások gyakran mozgó részeket fednek, ezeket mindig szabadon kell hagyni. A laza ruházat, ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.

FIGYELMEZTETÉS!

▶ Ez az elektromos kéziszerszám működés közben elektromágneses mezőt generál. Ez a mező bizonyos körülmények között hatással lehet az aktív vagy passzív orvosi implantátumokra. Súlyos vagy halálos sérülések kockázatának csökkentése érdekében azt ajánljuk az orvosi implantátummal élő személyek számára, hogy az elektromos kéziszerszám használata előtt kérdezzék meg orvosukat és az orvosi implantátum gyártóját.

Eredeti tartozékok/kiegészítő eszközök

Csak a használati útmutatóban megadott tartozékokat és kiegészítő eszközöket használja, ill. amelyek befogója kompatibilis a készülékkel.

Üzembe helyezés előtt

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A készüléken történő munkavégzés előtt mindig húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

Összeszerelés

Vegye figyelembe, hogy az összes rész előre fel van szerelve. Az utasítások csak az esetleges karbantartási munkákra vonatkoznak.

Markolat felszerelése (elöre felszerelt)

♦ Tartsa a markolatot ⑨ a megfelelő helyen pozícióban (lásd a kihajtható oldalt)

♦ Tolja át a szárnyas csavató a markolaton és a házon és húzza meg.

Satu felszerelése (elöre felszerelt)

Rögzítse a satut 16 a csomagban található 4 belső hatlapú hengerfej csavarral 1k fű-részasztal hátulján lévő megfelelő furatokba (lásd a C ábrát a kihajtható oldalon). Ehhez használjon egy 5 mm-es imbuszkulcsot (nincs mellékelve).

Vágási szög beállító fűrészasztalra szerelése (előre felszerelt)

Csavarja le teljesen a csavar 20 a vágási szög beállítóról 13 Dugja át a csavart 20 Iról a fűrészasztalon 2 kialakított szögnyiláson, majd húzza meg a vágási szög beállítóval 18 lásd a D ábrát a kihajtható oldalon).

Rögzítse a forgóka 22 egy hosszú szárnyas csavarral 18 fűrészasztalon 130 másik furaton keresztül (lásd a D ábrát a kihajtható oldalon).

Szalagfürész felszerelése a forgókarra

Amennyiben a készüléket fűrészasztal ^24 segítségével kívánja használni, akkor a következőképpen járjon el:

Rögzítse a forgókat2 a csomagban található 3 hosszú szárnyas csavarral 18a készülékház megfelelő furataiban (lásd az E ábrát a kihajt-ható oldalon).

TUDNIVALÓ

▶ Elófordulhat, hogy kiszállított állapotban az anya 21a túl szorosan van meghúzva. Kissé lazítsa meg az anyát 21a egy 19-es csavarkulccsal.
Idönként húzza meg az anyó ^21a egy 19-es csavarkulccsal, ha a forgókar ^24 átéka túl nagy.

FIGYELMEZTETÉS!

A szalagfürész csak akkor használható fűrészasztal 24 nélkül, ha a felhasználó stabil, nyugodt álló helyzetet vesz fel. Ezen kívül rögzíteni kell a munkadarabot egy munkapadon elcsúszás ellen.
- Ügyeljen arra, hogy a tápkábel ne kerüljön a fűrészlaphoz.

FIGYELMEZTETÉS!

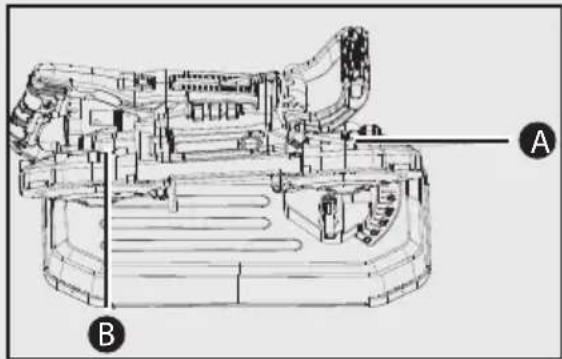

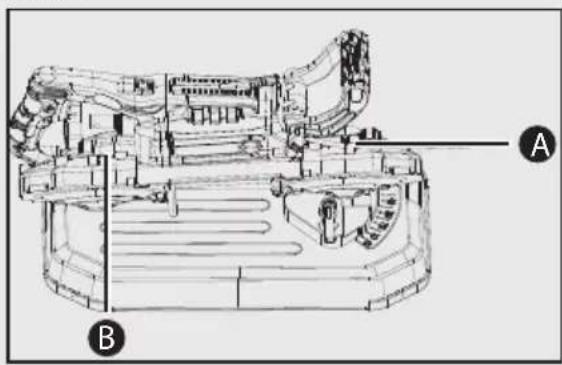

Ha a készüléket fűrészasztallal szeretné használni, akkor rögzítse a hálózati csatlakozókábelt a kábeltartóval A az alábbi ábra szerint:

▶ Minden ettől eltérő használat esetén a kábelvezetést kábeltartóval A B úgy kell végrehajtani, hogy a kábel soha ne kerüljön a fűrész-, és munka, vagy egyéb veszélyes területre.

Beállítások végzése

Markolat beállítása

♦ A markola ^9 beállításához lazítsa meg a markolaton lévő szárnyas csavart ^10

♦ Forgassa el a markolato 9 a kívánt pozícióba.

◆ Húzza meg a szárnyas csavarto.

Satu használata

A munkadarab befogásához forgassa el a satun lévő markolatot 15 az óramutató járásával megegyező irányba.

A munkadarab kivételéhez forgassa el a saturn lévő markolatot 15 az óramutató járásával ellentétes irányba.

TUDNIVALÓ

▶ A satu6 gyorsabb beállításához a gyorsbeállító 15a is felhajtható. A satu 16ögzítéséhez hajtsa vissza a gyorsbeállítót 15a.

Ezt követően végezzen finombeállítást a satu markolatával 15

Szállításbiztosító

A szalagfürész felfelé hajtásához húzza ki a rögzítőcsapot21.

Hajtsa lefelé a szalagfűrészt és nyomja be a rögzítócsapol 21. Így a szalagfűrész a fű-részasztallal könnyebben szállítható.

Vágási szög beállítása (gérvágási szög)

♦ Lazítsa meg a vágási szög beállítát az óramutató járásával ellentétes irányba történő elforgatással.

- Állítsa be a kívánt vágási szöget a megadott fokszám segítségével.

Rögzítse a vágási szög beállítát az óra-mutató járásával megegyező irányba történő elforgatással.

Munkadarab-ütköző beállítása

■ Normál üzemmódban a munkadarab-ütközőnek ④ a legalsó pozícióban kell rögzítve lenni.

Ha a munkadarab-ütköz 4 akadályozza a fűrészelés során, akkor lazítsa meg a munkadarab-ütköző csavart 5 Ehhez használja a csomagban található kicsi imbuszkulcsot 6 Ily módon felfelé tolható a munkadarab-ütköző 4 Ezután ismét rögzítse a munkadarab-ütközőt 4 a munkadarab-ütköző csavarral 5

Fürészlap csere

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

▶ A sérülések elkerülése érdekében viseljen védőkesztyűt.

TUDNIVALÓ

▶ A fűrészlapok utánrendelhetők szervizvonalunkon keresztül.

♦ Lazítsa meg a fűrészlap-szorítókat az óramutató járásával ellentétes irányba.

♦ Távolítsa el a két rögzítőcsava ^12 a kicsi imbuszkulccsal. Regye le a két védőburkolatot ^11

♦ Óvatosan vegye el a fűrészlapa7. Kezdje a vezetőgörgőkkel14 (lásd a B ábrát a kihajtható oldalon).
♦ Távolítsa el az esetleges fűrészport egy ecsettel vagy sűrített levegővel.
♦ Tolja a fűrészlapc 7 a fűrészfogakkal felfelé a vezetőgörgőkbe 14. Ügyeljen arra, hogy a vezetőgörgők 14 teljesen megfogják a fűrészlapot 7

TUDNIVALÓ

- Ügyeljen arra, hogy a fűrészlapon ^7 lévő irányjelző nyíl (ha van) megegyezzen a gumikerekeken ^13 vő nyíllal.

◆ Helyezze a fürészlapo⑦ a két gumikerék köré.
Húzza meg a fűrészlap-szorítókar az óramutató járásával megegyező irányú elforgatással.
♦ Szerelje vissza a két védőburkolatott.

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

Csak felszerelt védőburkolatta ^11 működtesse a készüléket!

♦ Végezzen próbát, néhányszor kapcsolja be és ki a készüléket annak megállapítása céljából, hogy megfelelően illeszkedik-e a fűrészlap.

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

▶ Próba közben tartsa távol a testét a fűrészelési területtől!

Üzembe helyezés

A készülék be- és kikapcsolása

Bekapcsolás

♦ Tartsa lenyomva a be-, kikapcsold.

Kikapcsolás

♦ Engedje el a be-, kikapcsolá3.

Munkalámpa be- és kikapcsolása

Bekapcsolás

- Állítsa a lámpakapcsolá 1 -es állásba. A munkalámpa 23 ilágít.

Kikapcsolás

- Állítsa a lámpakapcsolá 1 0 állásba. A munkalámpa 23ikapcsol.

Fordulatszám beállítása

- Állítsa a fordulatszám-beállító kereke 2 1 és 6 közötti állásba.

Munkavégzésre vonatkozó tudnivalók

Rögzítse a munkadarabot elcsúszás ellen, pl. a fűrészasztal satujával 16.
◆ Használja a fűrész saját súlyát a fűrészelés során. Ne fejtsen ki külön nyomást.
♦ Várja meg, amíg a fűrész eléri a teljes fordulatszámot, mielőtt a fűrészt óvatosan a munkadarabhoz érinti.
♦ Ha a fűrészla? elakad, azonnal kapcsolja ki a készüléket.
♦ Ne fordítsa el a fűrészlapo⑦ vágás közben.

Ügyeljen a készülék stabil és biztonságos helyzetére. A készüléket a biztonság kedvéért rögzítse megfelelő helyen. A szilárd és egyenes felületen rögzítéshez a készüléklábon 4 furat van 25. A rögzítéshez vezessen át a 4 furaton keresztül 25 az aljazatnak megfelelő rögzítőcsavart (nincs a csomagban). Rögzítse a csavarral a készüléket az aljzathoz.

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

▶ A munkadarabot csak akkor távolítsa el, miután a fűrész leállt.

Tisztítás és karbantartás

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

▶ A készüléken történő munkavégzés előtt mindig húzza ki a hálózati csatlakozódu-gót a csatlakozóaljizatból.

Tárolja a készüléket és a fűrészlapot száraz és pormentes helyen.

A készüléknek mindig tisztának és olaj- vagy kenőanyagmentesnek kell lenni.

A készülékház tisztításához használjon száraz törlőkendőt.

A szénkefét kizárólag a szervizközponttal vagy egy hivatalos szakszervizzel cseréltesse ki.

A szellőzőnyílásokat mindig szabadon kell hagyni.

A felületre tapadt fűrészpor egy ecsettel távolítható el.

TUDNIVALÓ

▶ A felsorolásban nem szereplő alkatrészeket (mint pl. szénkefe, kapcsoló, fűrészlapok) szerviz-forródrótunkon keresztül rendelheti meg.

Ártalmatlanítás

Ne dobjon elektromos kéziszer- számot a háztartási hulladékba!

Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a készülék a 2012/19/EU irányely hatálya alá tartozik. Ez az irányely azt mondja ki, hogy a készüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni.

Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.

Az elhasználódott termék ártalmatlanításának lehetőségeiről tájékozódjon települése vagy városa önkormányzatánál.

A csomagolás környezetbarát anyagokból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.

Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza

külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyag, 20–22: papír és karton, 80–98: kompozit anyagok.

FR

A termék és a csomagolás újrahasznosítható, a gyártó kiterjesztett felelőssége alá tartozik, és szelektív hulladékgyűjtéssel gyűjtik.

JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Fémszalagfűrész	Gyártási szám:390483_2201
A termék típusa:PMB 1100 B2
A gyártó cégneve, címe és e-mail címe:KOMPERNASS HANDELS GMBHBURGSTRASSE 2144867 BOCHUM/ NÉMETORSZÁ[e-mail]	A szerviz neve, címe és telefonszáma:Szerviz Magyarország / Hornos Ltd.Zrinyi Utca 39, 2600 Vac,Tel.: [phone]
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése esetén a csere napján újraindul.

2. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

3. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

4. F ogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A garanciális idő nem érvényes:

- az akkumulátor-kapacitás normális elhasználódása esetén

- a termék ipari használata esetén

- ha az ügyfél megrongálja vagy megváltoztatja a terméket

- ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén

· természeti események által okozott sérülések esetén

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:
A szerviz bélyegzője, kelt és aláírása:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

FIGYELMEZTETÉS!

A készüléket szervizben vagy villamossági szakemberrel és kizárólag eredeti alkatrészek felhasználásával javíttassa. Ezzel biztosítható a készülék hosszan tartó biztonsága.
A csatlakozódugót és a hálózati vezetéket mindig a készülék gyártójával vagy ügy-félszolgálatával cseréltesse ki. Ezzel biztosítható a készülék hosszan tartó biztonsága.

Az eredeti megfelelőségi nyilatkozat fordítása

Mi, a KOMPERNASS HANDELS GMBH - a dokumentációért felelős: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NÉMETORSZÁG -, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:

Gépekre vonatkozó irányelv

(2006/42/EC)

Elektromágneses összeférhetőség

(2014/30/EU)

RoHS irányelv

(2011/65/EU)*

* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.

Alkalmazott harmonizált szabványok

EN 60745-1:2009/A11:2010

EN 60745-2-20:2009

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:2015

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Típus/Készülék megnevezése: Fémszalagfűrész PMB 1100 B2

Gyártási év: 2022.05.

Sorozatszám: IAN 390483_2201

Bochum, 2022.03.25.

S. K. T. G. R. S.

CE

Semi Uguzlu

- minőségbiztosítási vezető -

A továbbfejlesztés érdekében a műszaki változtatások jogát fenntartjuk.

Kazalo

Uvod 140

Predvidena uporaba....140

Oprema 140

Vsebina kompleta 140

Tračno žago je dovoljeno uporabljati brez žagine mize 24 samo, će uporabnik stoji trdno in mirno. Poleg tega mora biti obdelovanec pritrjen na delovno mizo, da se ne more premikati.
▶ Vedno se prepričajte, da se napajalni kabel ne more približati žagi.
Ha a készüléket fűrészasztallal szeretné használni, akkor rögzítse a hálózati csatlakozókábelt a kábeltartóval A az alábbi ábra szerint:

▶ Minden ettől eltérő használat esetén a kábelvezetést kábeltartóval A B úgy kell végrehajtani, hogy a kábel soha ne kerüljön a fűrész-, és munka, vagy egyéb veszélyes területre.

Izvedba nastavitev

Prestavitev ročaja
