NAVODILA ZA UPORABO RBC52FSBOS RYOBI

|↘|	Poloha sytiče A
|↓|	Sytič v poloze B

VAROVÁNÍ

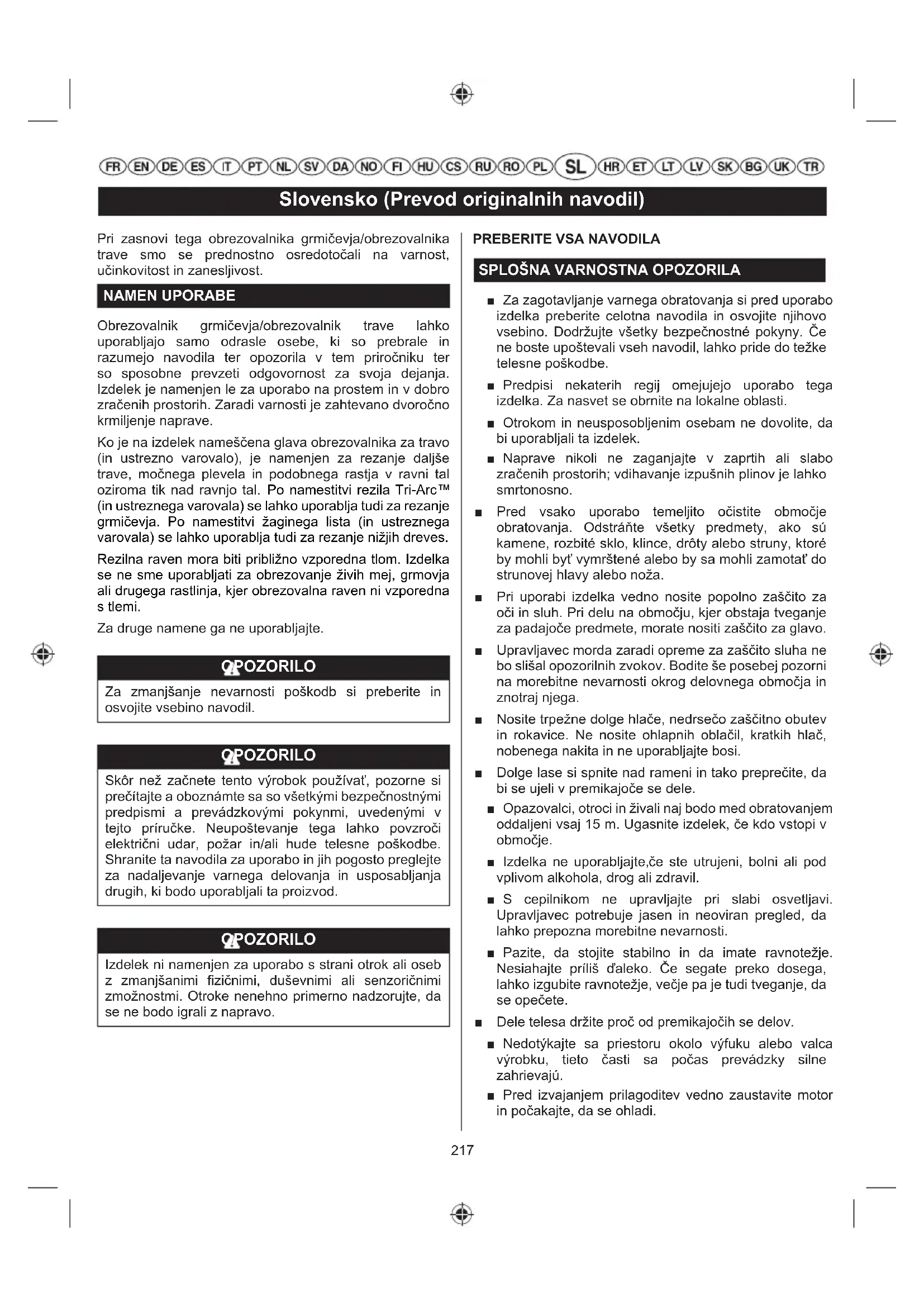

Pri zasnovi tega obrezovalnika grmičevja/obrezovalnika trave smo se prednostno osredotočali na varnost, učinkovitost in zanesljivost.

NAMEN UPORABE

Obrezovalnik grmičevja/obrezovalnik trave lahko uporabljajo samo odrasle osebe, ki so prebrale in razumejo navodila ter opozorila v tem priročniku ter so sposobne prevzeti odgovornost za svoja dejanja. Izdelek je namenjen le za uporabo na prostem in v dobro zračenih prostorih. Zaradi varnosti je zahtevano dvoročno krmiljenje naprave.

Ko je na izdelek nameščena glava obrezovalnika za travo (in ustrezno varovalo), je namenjen za rezanje daljše trave, močnega plevela in podobnega rastja v ravni tal oziroma tik nad ravnjo tal. Po namestitvi rezila Tri-Arc™ (in ustreznega varovala) se lahko uporablja tudi za rezanje grmičevja. Po namestitvi žaginega lista (in ustreznega varovala) se lahko uporablja tudi za rezanje nižjih dreves.

Rezilna raven mora biti približno vzporedna tlom. Izdelka se ne sme uporabljati za obrezovanje živih mej, grmovja ali drugega rastlinja, kjer obrezovalna raven ni vzporedna s tlemi.

Za druge namene ga ne uporabljajte.

QPOZORILO

Za zmanjšanje nevarnosti poškodb si preberite in osvojite vsebino navodil.

OPOZORILO

Skôr než začnete tento výrobok používať, pozorne si prečítajte a oboznámte sa so všetkými bezpečnostnými predpismi a prevádzkovými pokynmi, uvedenými v tejto príručke. Neupoštevanje tega lahko povzroči električni udar, požar in/ali hude telesne poškodbe. Shranite ta navodila za uporabo in jih pogosto preglejte za nadaljevanje varnega delovanja in usposabljanja drugih, ki bodo uporabljali ta proizvod.

QPOZORILO

Izdelek ni namenjen za uporabo s strani otrok ali oseb z zmanjšanimi fizičnimi, duševnimi ali senzoričnimi zmožnostmi. Otroke nenehno primerno nadzorujte, da se ne bodo igrali z napravo.

PREBERITE VSA NAVODILA

SPLOŠNA VARNOSTNA OPOZORILA

■ Za zagotavljanje varnega obratovanja si pred uporabo izdelka preberite celotna navodila in osvojite njihovo vsebino. Dodržujte všetky bezpečnostné pokyny. Če ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe.

■ Predpisi nekaterih regij omejujejo uporabo tega izdelka. Za nasvet se obrnite na lokalne oblasti.

■ Otrokom in neusposobljenim osebam ne dovolite, da bi uporabljali ta izdelek.

■ Naprave nikoli ne zaganjajte v zaprtih ali slabo zračenih prostorih; vdihavanje izpušnih plinov je lahko smrtonosno.

- Pri uporabi izdelka vedno nosite popolno zaščito za oči in sluh. Pri delu na območju, kjer obstaja tveganje za padajoče predmete, morate nositi zaščito za glavo.

■ Upravljavec morda zaradi opreme za zaščito sluha ne bo slišal opozorilnih zvokov. Bodite še posebej pozorni na morebitne nevarnosti okrog delovnega območja in znotraj njega.

■ Nosite trpežne dolge hlače, nedrsečo zaščitno obutev in rokavice. Ne nosite ohlapnih oblačil, kratkih hlač, nobenega nakita in ne uporabljajte bosi.

■ Dolge lase si spnite nad rameni in tako preprečite, da bi se ujeli v premikajoče se dele.

■ Opazovalci, otroci in živali naj bodo med obratovanjem oddaljeni vsaj 15 m. Ugasnite izdelek, će kdo vstopi v območje.

■ Izdelka ne uporabljajte,če ste utrujeni, bolni ali pod vplivom alkohola, drog ali zdravil.

■ S cepilnikom ne upravljajte pri slabi osvetljavi. Upravljavec potrebuje jasen in neoviran pregled, da lahko prepozna morebitne nevarnosti.

■ Pazite, da stojite stabilno in da imate ravnotežje. Nesiahajte príliš d'aleko. Če segate preko dosega, lahko izgubite ravnotežje, večje pa je tudi tveganje, da se opečete.

■ Dele telesa držite proč od premikajočih se delov.

■ Pred prevažanjem naprave v vozilu pustite da se motor ohladi, izpraznite rezervoar za gorivo in zavarujte premikajoče dele pred premikanjem.

■ Vedno ustavite motor in se prepričajte, da so se vsi premikajoči se deli popolnoma ustavili, preden:

• servisiranje
  • pustiti izdelek brez nadzora
• Č iščenje vašega izdelka
• menjava dodatkov
  • uvolňujúca blokovanie
• preverjanje glede poškodb, ko zadenete predmet

- preverjanje glede poškodb, će izdelek začne neobičajno vibrirati

- vzdrževanje

• odmontovanie noža

- inštalácia noža

QPOZORILO

Nikoli ne uporabljajte rezalnih orodij ali priključkov, ki jih proizvajalec Ryobi izrecno ne navaja v tem priročniku. To velja tudi za večdelne vrtljive kovinske verige in rezalne priključke s cepci. Znano je, da tovrstna rezalna orodja in pripomočki med uporabo lahko razpadejo in tako predstavljajo visoko nevarnost povzročitve telesnih poškodb za upravljavca ali mimoidoče.

QPOZORILO

Pregled, će naprava pade ali prejme drug udarec: Temeljito preglejte izdelek in opazujte, ali je morda poškodovan. Vsak poškodovani del mora ustrezno popraviti ali zamenjati pooblaščeni servisni center.

VARNOSTNA OPOZORILA ZA OBREZOVALNIK ZA TRAVO

Č e je glava kosilnice razpokana, odlomljena kakorkoli poškodovana, jo zamenjajte. Prepričajte se, da je glava za nitko ustrezno nameščena in zavarovana. Neupoštevanje teh napotkov lahko povzroči resne poškodbe.

■ Ne uporabljajte v mokri travi.
■ Kadar uporabljate ta izdelek, ne hodite vzvratno.
■ Vedno hodite, nikoli ne tecite.

■ Majhno rezilo, nameščeno na snemljivo varovalo za rezanje, je zasnovano za rezanje na novo izvlečene vrvice na ustrezno dolžino, kar omogoča varno in optimalno delovanje. Mehanizem je zelo oster; ne dotikajte se ga, še zlasti ob čiščenju izdelka.

■ Poskrbite, da bodo prezračevalne odprtine vedno proste.

- Pred uporabo in po vsakem udarcu se prepričajte, da ni poškodovanih delov. Preglejte rezila in se prepričajte, da niso počena ali kako drugače poškodovana. Okvarjeno stikalo ali drug del, ki je poškodovan, morate ustrezno popraviti ali zamenjati pri pooblaščenem serviserju.

■ Prepričajte se, da je glava ustrezno nameščena in trdno pritrjena.

■ Prepričajte se, da so vsa varovala, deflektorji, ročaji, vijaki in pritrdila ustrezno in čvrsto pritrjeni.

■ Výrobok žiadnym spôsobom neupravujte. Nepopolna pritrditev lahko poveča tveganje poškodb za vas in druge.

■ Orodja ne uporabljajte brez nameščenega snemljivega varovala za rezanje, ki je v brezhibnem stanju.

■ Poskrbite za trden oprijem obeh ročajev med obrezovanjem. Glava za vrvico naj bo pod nivojem vašega pasu. Nikoli ne kosite tako, da je glava z nitko več kot 76 cm dvignjena od tal.

VARNOSTNA OPOZORILA ZA OBREZOVALNIK GRMIČEVJA

■ Poleg zgornjih pravil za uporabo je treba pri uporabi orodja kot obrezovalnika grmičevja upoštevati še naslednja dodatna navodila.
- Pri nameščanju ali odstranjevanju rezil z ostrimi robovi nosite delovne rokavice.
■ Ne poskušajte se dotakniti ali zaustaviti vrtečega se rezila.
■ Vrteče se rezilo lahko povzroči telesne poškodbe. Dokler se rezilo povsem ne zaustavi, morate ustrezen nadzor nad orodjem ohranjati tako, da ga držite z obema rokama.
■ Zamenjajte poškodovano rezilo. Pred uporabo se vedno prepričajte, će je rezilo pravilno nameščeno in dobro pritrjeno.
■ Uporabljajte samo proizvajalčevo nadomestno rezilo

Slovensko (Prevod originalnih navodil)

Tri-Arc™ ali žagin list. Ne uporabljajte nobenih drugih rezalnih pripomočkov.

■ Materiala s premerom več kot 13 mm ne režite z rezilom Tri-Arc in materiala s premerom več kot 40 mm ne režite z žaginim listom.

■ Naprava ima nameščen nosilni pas. Nosilni pas previdno prilagodite, da se vam udobno prilega in podpira težo naprave, ki naj visi na vaši desni strani.

■ Preden začnete uporabljati napravo, poiščite hitri odpenjalni mehanizem in vadite njegovo uporabo. Pravilna uporaba lahko prepreči hude telesne poškodbe v nujnem primeru. Nikoli ne nosite oblačil prek traka za nošenje ali kako drugače omejite dostop do mehanizma za hitro sprostitev.

■ Pred shranjevanjem ali med transportom vedno zavarujte rezilo z zaščito rezila. Pred uporabo naprave ščitnik vedno odstranite. Če ga ne odstranite, ga bo ob zagonu odvrglo proč od naprave.

- Pri uporabi rezila z izdelkom bodite izjemno previdni. Sunek rezila je reakcija, ki se lahko pojavi, ko se rezilo dotakne predmeta, ki ga ne more prerezati. Takšen stik lahko povzroči trenutno zaustavitev rezila, nato pa napravo nenadoma "odbije" proč od predmeta, ob katerega se je zadelo rezilo. Ta reakcija je lahko zadosti sunkovita, da povzroči izgubo nadzora nad napravo. Pride lahko do povratnega udarca rezila, ki je posledica ujetja, zaustavitve ali zadetja rezila ob oviro. To se pogosteje pripeti na območjih, kjer je slaba preglednost nad predelom rezanja.

- Za lažje rezanje in večjo varnost dostopajte k vejam z desne smeri proti levi. Če naletite na nepredviden predmet ali lesen del, lahko to minimizira reakcijo povratnega udarca rezila. Za nadzorovanje izdelka vedno uporabljajte obe roki.

REZIDUALNA TVEGANJA:

Tudi će izdelek uporabljate tako, kot je predpisano, še vedno ne moremo izključiti določenih preostalih dejavnikov tveganja. Med uporabo se lahko pojavijo naslednje nevarnosti, upravljavec pa naj bo pozoren na sledeče:

■ Stik z rezili.

- Prepričajte se, da so nameščena varovala rezil, kadar naprava ni v uporabi. Roke in noge držite vedno proč od rezil.

■ Poškodbe zaradi vibracij.

- Vedno uporabljajte pravo orodje za opravilo uporabite ustrezne ročaje in omejite delovni čas in izpostavljenost.

■ Poškodbe sluha zaradi izpostavljenosti hrupu

– Nosite zaščito za sluh in omejite izpostavljenost.

■ Poškodbe oči, zaradi delcev, ki odletijo.

– Vedno nosite zaščito za oči.

■ Tveganje padajočih predmetov

- Pri delu na območju, kjer obstaja tveganje za padajoče predmete, morate nositi zaščito za glavo.

Pri použití krovinorezu sa môže vyskytnúť spätný ráz. Ustrezen nadzor nad orodjem zagotovite tako, da ga držite z obema rokama na za to predvidenih ročajih. Za zmanjšanje reakcijske sile preberite in upoštevajte navodila v tem priročniku.

ZMANJŠANJE TVEĞANJA

Ugotovljeno je bilo, da lahko pri nekaterih posameznikih vibracije ročnih orodij povzročijo Raynaudov sindrom. Simptomi so lahko mravljinci, otrplost in pobledeli prsti, kar je običajno vidno, kadar je oseba izpostavljena mrazu. Dedni dejavniki, izpostavljenost mrazu in vlagi, dieta, kajenje in delovne navade naj bi pripomogle k razvoju teh simptomov. Za zmanjšanje učinkov vibracij lahko upravljavec upošteva naslednja navodila:

■ Poskrbite, da bo vaše telo na mrazu toplo. Med upravljanjem nosite rokavice in tako ohranjajte toploto vaših dlani in zapestij. Kot poročajo, je mraz glavni dejavnik, ki prispeva k Raynaudovemu sindromu.

■ Po vsakem obdobju upravljanja naprave telovadite in tako pospešite krvni obtok.

■ Pazite, da je naprava v v ustreznem delovnem položaju, preden jo zaženete.

■ Omejite dnevno količino izpostavljenosti. Pogosto si vzemite odmor.

Če zaznavate kakršne koli simptome takšnega stanja, takoj prenehajte z uporabo naprave in se o simptomih posvetujte z zdravnikom.

QPOZORILO

Daljša uporaba orodja lahko privede do poškodb ali pa so poškodbe lahko hujše. Kadar orodje uporabljate dalj časa, si večkrat vzemite odmor.

TRANSPORT IN SHRANJEVANJE

■ Ustavite izdelek in pustite, da se ohladi, preden ga shranite ali prevažate.

■ Očistite vse tujke z izdelka.

- Odtočite vse gorivo iz rezervoarja v posodo, ki je odobrena za bencin. Ne pozabite pravilno menjati in priviti pokrovčka za gorivo.

■ Pustite delovati motor, dokler se ne zaustavi. S tem boste porabili vse gorivo, ki bi lahko postalo postano

Slovensko (Prevod originalnih navodil)

in povzročilo nabiranje usedlin v sistemu za dovod goriva.

■ Shranite jo na suhem in dobro prezračenem mestu, ki ni na dosegu otrok. Hranite proč od jedkih sredstev, kot so kemikalije za vrtnarjenje in soli za odmrzovanje. Ne shranjujte na prostem.
■ Za transport zavarujte izdelek pred premiki ali padci, da preprečite poškodbe oseb ali izdelka.
■ Naprave nikoli ne prenašajte, ko je v teku.
■ Upoštevajte vse državne in krajevne predpise glede varnega skladiščenja in rokovanja z bencinom. Odvečno gorivo uporabite za druge naprave s pogonom na 2-taktne motorje.

KRÁTKODOBO

■ Pred shranjevanjem ustavite motor in počakajte, da se ohladi.
■ Očistite vse tujke z izdelka.
■ Shranite jo na suhem in dobro prezračenem mestu, ki ni na doşegu otrok.
■ Hranite proč od jedkih sredstev, kot so kemikalije za vrtnarjenje in soli za odmrzovanje.
■ Ne shranjujte na prostem.

SIMBOLI

Na izdelku so lahko uporabljeni naslednji simboli. Prosimo, preučite jih in se naučite njihovih pomenov. Pravilno razumevanje sporočila teh simbolov vam omogoča boljše in varnejše uporabljanje naprave.

	Varnostni alarm
	Da se izognete resnim poškodbam, ne uporabljajte tega proizvoda, dokler ne preberete in popolnoma razumete navodil za uporabo.
	Pazite na izvržene ali leteče predmete. Prisotni, še posebej otroci in živali, naj bodo med obratovanjem oddaljeni vsaj 15m od delovnega območja.
	Ta naprava ni predvidena za uporabo ozobljenih rezil, kot jih uporablja krožna žaga.
	Smer vrtenja in maksimalna hitrost gredi za rezalni nastavek.
	Ko uporabljate izdelek, nosite zaščitno obutev, ki ne drsi.

	Nosite si nedrseče, močne delovne zaščitne rokavice.
	Potrebna je previdnost pred sunki rezila.
	Nosite zaščito za oči, ušesa in glavo.
	Da zmanjšate tveganje poškodb ali škode, preprečite stik z vročo površino.
	Roke držite proč od rezil.
	Z rokami ne segajte v bližino žaginih listov.
	Vroča površina
	Uporabljajte neosvinčen bencin, namenjen za motorna vozila, z oktanskim številom 91 ([R+M]/2) ali višje.
	Uporabljajte olje za 2-taktne motorje z zračnim hlajenjem.
	Pred vsakim točenjem goriva dobro premešajte mešanico goriva.
	Ustreza vsem predpisanim standardom v državi članici EU, kjer je bil kupljen izdelek.
	EurAsian oznaka o skladnosti
	Ukrajinska oznaka za skladnost
	Rezilo Tri-ArcTM
	Stikalo za vklop: O = Ustavi, I = Tek
	Sedemkrat do konca pritisnite in sprostite GUMB VBRIZGALKE .
	Za zagon motorja povlecite ročico zaganjalnika.

Slovensko (Prevod originalnih navodil)

	Za zagon pritisnite sprožilec dušilke.
	Ročni zagon hladnega motorja
	Ročni zagon segretega motorja
	Zagon hladnega motorja z električnim zaganjalnikom
	Zagon segretega motorja z električnim zaganjalnikom:
	Smer vrtenja ročaja
	Zajamčena raven zvočne moči je 112 dB.
[WASG]	Zaprta dušilke
	Odprta dušilka
	PovleciJeziček za hitro sprostitev
	Znak za ravno gred: Pri nameščanju motka za vrvico na rezalno orodje mora biti ta znak upravljavcu viden.
	Uzamknutie
	Odklep
	Zaustavite orodje.

OPIS

1. Pogonska glava
2. Zanka za trak
3. Ročaj
4. Pogonska gred
5. Varovalo rezalnega priključka
6. Rezilo Tri-Arc ^TM
7. Glava rezalnika trave ReelEasy™
8. Gumb za zaklenitev krmila

9. Jeziček za hitro sprostitev

10. Zapah

11. Montažna opora
12. Vijak
13. Ključ
14. Imbus ključ (5 mm)
15. Odprtina v ohišju gonila
16. Luknja v prirobnici zgornje podložke
17. Podložka zgornje prirobnice
18. Podložka rezila
19. Privihana podložka
20. Zobniška glava
21. Ključ
22. Pogonski priključek
23. Ohišje glave z nitko
24. Vzmet
25. Pogonska gred
26. Vreteno
27. Gumb
28. Pokrov glave z nitko
29. Najboljše območje košnje
30. Nevarno območje za košnjo
31. Smer vrtenja rezila
32. Stikalo za vklop
33. Stikalo dušilne lopute
34. Sprožilni gumb
35. Gumb za zaporo stikala
36. Gumb vbrizgalke
37. Vzvod lopute za hladni zagon
38. Ščitnik rezila Tri-Arc™
39. Gumb zračnega filtra
40. Pokrov zračnega filtra
41. Filter
42. Jermen
43. Žagin list
44. Varovalo žaginega lista
45. Ščitnik žaginega lista
46. Odprtina gredi na motorju
47. Matica rezila
48. Defl ektor trave
49. Varovalo rezila
50. Vijak varovala
51. Element zaganjalnika
52. Električni zaganjalnik
53. Gumb F/R
54. Gred elementa zaganjalnika
55. Preklopni gumb

MONTAŽA

ODPAKIRANJE

■ Orodje previdno odstranite iz škatle skupaj z njegovimi dodatki. Preverite, ali so priloženi vsi deli, navedeni na

Slovensko (Prevod originalnih navodil)

pakirnem seznamu.

■ Orodje temeljito preglejte in se prepričajte, da se med prevozom ni poškodoval ali zlomil.
■ Ne odvrzite pakirnega materiala, dokler orodja temeljito ne pregledate in ga ne začnete uporabljati zadovoljivo.

PAKIRNI SEZNAM

■ (obrezovalnik grmičevja/rezalnik trave)
■ Glava rezalnika trave ReelEasy™
■ Varovalo rezalnega priključka
■ Rezilo Tri-Arc™
■ Jermen
■ Uporabniški priročnik
■ Motorový olej
■ Kombinirani ključ
■ Ključ
■ Imbus ključ (5 mm)
■ Imbus ključ (4 mm)
■ Žagin list
■ Varovalo žaginega lista

QPOZORILO

Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb.

QPOZORILO

Ne skušajte spreminjati izdelka ali ustvarjati priključke, katerih uporabe na tem izdelku ne priporočamo. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih osebnih poškodb.

QPOZORILO

Nikoli ne pritrjujte, odstranjujte ali prilagajajte priključka medtem, ko se pogonska glava vrti. Če se motor ne zaustavi, lahko pride do resnih poškodb.

QPOZORILO

1. Odvijte gumb za zaklenitev krmila.
2. Kosilnico dvignite in ročaj zavrtite v želeni položaj. Prepričajte se, da so poravnane puščice za poravnavo.
3. Privijte gumb za zaklenitev krmila.

Redno preverjajte privitje gumba za zaklenitev krmila, da ne bi prišlo do resnih telesnih poškodb.

PRITRJEVANJE NOSILNEGA PASU

Glejte sliko 3.

1. Zaskočko na nosilnem pasu namestite na obešalo traku.
2. Nastavite obešalo na pasu v udoben in uravnotežen položaj, pri katerem bosta rezilo ali rezalna glava visela med 100 mm in 300 mm nad površino tal.

OPOMBA: Z napravo vedno uporabite nosilni pas.

OPOMBA: Za hitro sprostitev orodja z nosilnega pasu močno povlecite jeziček za hitro sprostitev.

NAMEŠČANJE SNEMLJIVEGA VAROVALA ZA REZANJE

Glejte sliko 4.

1. Snemljivo varovalo za rezanje namestite na nosilec in izvrtine za vijake na snemljivem varovalu za rezanje poravnajte z vijaki na nosilcu.
2. Vijaka privijte.

QPOZORILO

Pri uporabi glave rezalnika trave ReelEasy™ morate na varovalo rezila namestiti deflektor trave. Glejte sliko 24. Če uporabljate rezilo Tri-Arc™, deflektor trave ne sme biti nameščen na varovalo rezila. Glejte sliko 23.

QPOZORILO

Pri uporabi žaginega lista morate na nosilec namestiti ustrezno varovalo.

NAMEŠČANJE GLAVE REZALNIKA TRAVE REELEASY™

Glejte sliko 5.

Slovensko (Prevod originalnih navodil)

1. Zaustavite motor.
2. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Matico zavrtite v smeri urnega kazalca, da jo odstranite.
3. Iz pogonske gredi odstranite matico in podložko rezila ter izbočeno podložko.
4. Odprite glavo rezalnika trave ReelEasy™, tako da odpahnete zapaha na obeh straneh. Glava kosilnice na nitko je vzmetno obremenjena, zato med stiskanjem zatičev imejte prosto roko na pokrovu kosilnice.
5. Odstranite pokrov glave, gumb za podaljševanje nitke in vreteno nitke.
6. Pogonski sklop in ohišje glave za nitko namestite v pogonsko gred. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem pogonski sklop obrnite v levo, da ga trdno privijete.
7. Za ravno namestitev povezovalne gredi z glavo rezalnika trave ReelEasy™ morate tuljavo namestite tako, da do na vidnem mestu na nitki.
8. Ponovno namestite gumb za podajanje tako, da ga vstavite v sredino vretena z nitko.
9. Zamenjajte pokrov glave rezalnika trave tako, da zapaha poravnate z odprtinama na glavi rezalnika trave. Pokrov in glavo rezalnika trave pritisnite skupaj, da zapaha varno zaskočita v odprtinah.
10. Nameščanje rezalne vrvice. Za več informacij glejte poglavje »Menjavanje vrvice« v nadaljevanju priročnika.

QPOZORILO

Za zmanjšanje nevarnosti hudih telesnih poškodb motor pred kakršnimi koli prilagoditvami vedno zaustavite, npr. menjavanjem glave za nitko.

PRETVORBA IZ REZALNIKA TRAVE V OBREZOVALNIK GRMIČEVJA (REZILO TRI-ARC™)

Odstranjevanje glave rezalnika trave ReelEasy™

Glejte sliko 6.

1. Zaustavite motor.
2. Odprite glavo rezalnika trave ReelEasy™, tako da odpahnete zapaha na obeh straneh. Glava kosilnice na nitko je vzmetno obremenjena, zato med stiskanjem zatičev imejte prosto roko na pokrovu kosilnice.
3. Odstranite pokrov glave, gumb za podaljševanje nitke in vreteno nitke.
4. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem pogonski sklop obrnite v desno, da ga odstranite.
5. Pogonski sklop in ohišje glave za nitko odstranite s pogonske glave.

OPOMBA: Kose, ki ste jih razstavili, hranite za kasnejšo

uporabo.
6. Odstranite defl ektor trave z varovala rezila.

QPOZORILO

Če uporabljate rezilo Tri-Arc™, deflektor trave ne sme biti nameščen na varovalo rezila. Glejte sliko 23.

Nameščanje rezila Tri-Arc™

Glejte sliko 6.

QPOZORILO

Upoštevajte, da je matica rezila samovarovalna, zato jo je dovoljeno pri montaži uporabiti največ enkrat. Samovarovalne matice ne uporabite znova. Pri montaži/ponovni montaži uporabite novo samovarovalno matico. Če ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe.

Za zmanjševanje tveganja poškodb naj bo ščitnik rezila ves čas nameščen. Ščitnik rezila odstranite samo med rezanjem.

1. Rezilo poravnajte na zgornjo prirobnico in se prepričajte, da je dobro nameščeno. Namestite grlato prirobnico in se prepričajte, da se dobro prilega pogonski gredi. Prirobnico rezila namestite tako, da je njeno središče dvignjeno stran od rezila.
2. Namestite matico rezila.
3. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem matico rezila obrnite v levo, da jo pritrdite (20 Nm).

PRETVORBA IZ OBREZOVALNIKA GRMIČEVJA (REZILO TRI-ARC™) V REZALNIK TRAVE

Odmontovanie trojzubého noža Tri-Arc™

Glejte sliko 7.

1. Zaustavite motor.
2. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Matico zavrtite v smeri urnega kazalca, da jo odstranite.
3. Odstranite matico rezila, podložko rezila, izbočeno podložko in rezilo ter jih shranite za poznejšo uporabo.
4. Na varovalo rezila namestite deflektor za usmerjanje izmeta trave tako, da zaklepna jezička vstavite v reži.

Slovensko (Prevod originalnih navodil)

Nato privijte vijak.

OPOMBA: Kose, ki ste jih razstavili, hranite za kasnejšo uporabo.

Nameščanje glave rezalnika trave ReelEasy™

Glejte sliko 7.

1. Pogonski sklop in ohišje glave za nitko namestite v pogonsko gred. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem pogonski sklop obrnite v levo, da ga trdno privijete.
2. Znovu nainštalujte cievku. Za ravno namestitev povezovalne gredi z glavo rezalnika trave ReelEasy™ morate tuljavo namestite tako, da bo na vidnem mestu na nitki.
3. Ponovno namestite gumb za podajanje tako, da ga vstavite v sredino vretena z nitko.
4. Zamenjajte pokrov glave rezalnika trave tako, da zapaha poravnate z odprtinama na glavi rezalnika trave. Pokrov in glavo rezalnika trave pritisnite skupaj, da zapaha varno zaskočita v odprtinah.
5. Nameščanje rezalne vrvice. Za več informacij glejte poglavje »Menjavanje vrvice« v nadaljevanju priročnika.
6. Namestite defl ektor trave na varovalo rezila.

QPOZORILO

Pri uporabi glave rezalnika trave ReelEasy™ morate na varovalo rezila namestiti deflektor trave. Glejte sliko 24.

Pretvorba iz rezalnika trave v obrezovalnik grmičevja (žagin list)

Odstranjevanje snemljivega varovala za rezanje

Glejte sliko 8.

1. Zaustavite motor.
2. Z nosilca odstranite snemljivo varovalo za rezanje.

Odstranjevanje glave rezalnika trave ReelEasy™ Glejte sliko 8.

1. Odprite glavo rezalnika trave ReelEasy™, tako da odpahnete zapaha na obeh straneh. Glava kosilnice na nitko je vzmetno obremenjena, zato med stiskanjem zatičev imejte prosto roko na pokrovu kosilnice.
2. Odstranite pokrov glave, gumb za podaljševanje nitke in vreteno nitke.
3. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem pogonski sklop obrnite v desno, da ga odstranite.
4. Pogonski sklop in ohišje glave za nitko odstranite s pogonske glave.

OPOMBA: Kose, ki ste jih razstavili, hranite za kasnejšo

uporabo.

Nameščanje varovala žaginega lista

Glejte sliko 8.

1. Varovalo žaginega lista namestite na montažni nosilec in luknji za vijaks na varovalu žaginega lista poravnajte z vijakoma na montažnem nosilcu.

2. Trdno privijte vijake.

OPOZORILO

Pri uporabi žaginega lista morate na nosilec namestiti ustrezno varovalo.

Nameščanje žaginega lista

Glejte sliko 8.

QPOZORILO

Upoštevajte, da je matica rezila samovarovalna, zato jo je dovoljeno pri montaži uporabiti največ enkrat. Samovarovalne matice ne uporabite znova. Pri montaži/ponovni montaži uporabite novo samovarovalno matico. Če ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe.

Za zmanjševanje tveganja poškodb naj bo ščitnik rezila ves čas nameščen. Ščitnik rezila odstranite samo med rezanjem.

1. Rezilo namestite na središče prirobnice zgornje podložke in se prepričajte, da se plosko usede. Namestite grlato prirobnico in se prepričajte, da se dobro prilega pogonski gredi. Namestite prirobnico rezila, tako da je njeno središče dvignjeno stran od rezila.
2. Namestite matico rezila.
3. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem matico rezila obrnite v levo, da jo pritrdite (20 Nm).

QPOZORILO

Prepričajte se, da je žagin list v pravilnem položaju. Pri nameščanju žaginega lista je slika na rezilu vedno na vrhu in obrnjena v smeri proti varovalu žaginega lista.

Slovensko (Prevod originalnih navodil)

PRETVORBA IZ OBREZOVALNIKA GRMIČEVJA (ŽAGIN LIST) V REZALNIK TRAVE

Odstranjevanje žaginega lista in njenega varovala

Glejte sliko 9.

1. Zaustavite motor.
2. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Matico rezila zavrtite v smeri urnega kazalca, da jo odstranite.
3. Odstranite matico rezila, podložko rezila, izbočeno podložko, žagin list in varovalo žaginega lista ter jih shranite za poznejšo uporabo.

OPOMBA: Kose, ki ste jih razstavili, hranite za kasnejšo uporabo.

Nameščanje glave rezalnika trave ReelEasy™

Glejte sliko 9.

1. Pogonski sklop in ohišje glave za nitko namestite v pogonsko gred. V luknjo prirobnice zgornje podložke in luknjo v pogonski glavi vstavite imbus ključ. Z izvijačem pogonski sklop obrnite v levo, da ga trdno privijete.
2. Znovu nainštalujte cievku. Za ravno namestitev povezovalne gredi z glavo rezalnika trave ReelEasy™ morate tuljavo namestite tako, da bo na vidnem mestu na nitki.
3. Ponovno namestite gumb za podajanje tako, da ga vstavite v sredino vretena z nitko.
4. Zamenjajte pokrov glave rezalnika trave tako, da zapaha poravnate z odprtinama na glavi rezalnika trave. Pokrov in glavo rezalnika trave pritisnite skupaj, da zapaha varno zaskočita v odprtinah.
5. Nameščanje rezalne vrvice. Za več informacij glejte poglavje »Menjavanje vrvice« v nadaljevanju priročnika.

Nameščanje snemljivega varovala za rezanje

Glejte sliko 9.

1. Snemljivo varovalo za rezanje namestite na nosilec in izvrtine za vijake na snemljivem varovalu za rezanje poravnajte z vijaki na nosilcu.
2. Trdno privijte vijake.

QPOZORILO

Pri uporabi glave rezalnika trave ReelEasy™ in rezila Tri-Arc™ morate na montažni nosilec namestiti varovalo rezalnega priključka.

QPOZORILO

Pri uporabi žaginega lista morate na nosilec namestiti ustrezno varovalo.

DELOVANJE

GORIVO IN POLNJENJE

Varno ravnanje z gorivom

■ Z gorivom vedno ravnajte previdno. Gorivo je izredno vnetljivo.
■ Gorivo vedno dolivajte zunaj, tam kjer ni iskrenja ali plamena. Ne vdihavajte hlapov goriva. Ne kadite.
■ Pazite, da vaša koža ne pride v stik z bencinom ali oljem.
- Pazite, da bencin in olje ne prideta v stik z očmi. Če prideta bencin ali olje v stik z očmi, jih takoj umijte s čisto vodo. Če še vedno občutite draženje oči, takoj poiščite zdravniško pomoč.
■ Razlit bencin takoj počistite.

MEŠANJE GORIVA

■ Orodje poganja 2-taktni motor in zahteva, da predhodno naredite mešanico bencina in sintetičnega 2-taktnega olja. Neosvinčen bencin in sintetično 2-taktno strojno olje predhodno premešajte v čisti posodi, odobreni za bencin.
■ Ta motor je odobren za delovanje z neosvinčenim bencinom, namenjenim za uporabo v motornih vozilih z oktansko vrednostjo 91 ([R + M]/2) ali višjo.
■ Ne uporabljajte nobene vrste pripravljenih mešanic bencina/olja iz bencinskih črpalk.
■ Uporabljajte samo 2-taktno olje. Ne uporabite olja za avtomobile ali 2-taktno olje za zunanjo uporabo.
■ Gorivu primešajte 2,5% sintetično 2-taktno mazivo. To je razmerje 40:1.
■ Pred vsakim točenjem goriva dobro premešajte mešanico goriva.
■ Mešajte majhne količine. Ne mešajte večjih količin, kot jih lahko uporabite v roku 30 dni. Priporočamo sintetično 2-taktno olje, ki vsebuje stabilizator goriva.

1 Litre + 25 ml =
2 Litres + 50 ml =
3 Litres + 75 ml = 40:1
4 Litres + 100 ml =
5 Litres + 125 ml =

Slovensko (Prevod originalnih navodil)

POLNJENJE POSODE ZA GORIVO

■ Očistite površino okrog pokrovčka za gorivo, da preprečite onesnaženje.
■ Počasi zrahljajte pokrovček za gorivo, da sprostite pritisk in da preprečite uhajanje goriva okrog pokrovčka.
■ Previdno nalijte mešanico goriva v posodo. Pazite, da ne prelije.
■ Preden ponovno namestite pokrovček za gorivo, očistite in preglejte tesnilo.
■ Takoj ponovno namestite pokrovček za gorivo in ga ročno pritegnite. Obrišite morebitno razlito gorivo. Preden zaženete motor, se premaknite 9 m od mesta dolivanja goriva.

OPOMBA: Normalno je, će med prvo uporabo in po njej uhaja dim iz novega motorja.

QPOZORILO

Pred točenjem goriva vedno ugasnite motor. Goriva ne dolivajte med delovanjem naprave ali ko je motor segret. Preden zaženete motor, se umaknite vsaj 9 m proč od mesta polnjenja. Ne kadite.

ZAGON IN ZAUSTAVLJANJE

|↘|	Položaj zadušitve A
|↓|	Ročica za plin mora biti v položaju B

QPOZORILO

Naprave nikoli ne zaganjajte v zaprtih ali slabo zračenih prostorih; vdihavanje izpušnih plinov je lahko smrtonosno.

Ročni zagon hladnega motorja:

Glejte sliko 15.

1. Orodje položite na tla.
2. Mehurček za pomoč pri zagonu pritisnite približno 10- krat.
3. Ročico dušilne lopute premaknite v položaj A (zadušitev zaprta).
4. Ročico zaganjalnika z močnim, hitrim in zaporednim gibom večkrat povlecite navzgor, dokler se ne izvede poskus zagona motorja. Zagonskega ročaja ne povlecite več kot 4-krat.
5. Ročico dušilne lopute premaknite v položaj B (zadušitev odprta).
6. Zagonski ročaj povlecite tolikokrat, da se motor

zažene. Zagonskega ročaja ne povlecite več kot 6-krat.

OPOMBA: Če se motor ne zažene, postopek ponovite od koraka 3.

1. Pred uporabo počakajte 10 sekund, da se motor ogreje.

Ročni zagon segretega motorja:

Glejte sliko 16.

1. Orodje položite na tla.
2. Ročico dušilne lopute premaknite v položaj B (zadušitev odprta).
3. Ročico zaganjalnika z močnim, hitrim in zaporednim gibom večkrat povlecite navzgor, dokler se motor ne zažene.

Zagon motorja z električnim zaganjalnikom (izbirno):

QPOZORILO

Uporabite samo električni zaganjalnik Ryobi OES18. Uporaba drugih vrst zaganjalnikov lahko poškoduje motor in privede do hudih telesnih poškodb.

OPOZORILO

Preden za zagon orodja uporabite električni zaganjalnik, preberite priročnik za delovanje električnega zaganjalnika OES18 in se prepričajte, da ga v celoti razumete.S tem lahko preprečite nepravilno delovanje in hude telesne poškodbe.

Za zagon hladnega motorja z električnim zaganjalnikom:

Glejte sliko 21.

1. Element zaganjalnika namestite v električni zaganjalnik tako, da je peterokotni element obrnjen navzven.
2. Gumb F/R potiskajte v levo, dokler se na njem ne prikaže simbol peterokotnika.
3. Položte výrobok na zem a uistite sa, že rezné prostriedky neprichádzajú s ničím do kontaktu.
4. 10-krat pritisnite črpalni mehurček.
   OPOMBA: Po 7 pritiskih mora biti gorivo že vidno v črpalnem mehurčku. V nasprotnem primeru stiskajte, dokler gorivo ni vidno.
5. Ročico dušilne lopute premaknite v položaj A (zadušitev zaprta).
6. Izolirano gred držite z levo roko, z desno roko pa gred zaganjalnega elementa namestite v odprtino za gred v motorju. Prepričajte se, da je element zaganjalnika ustrezno vstavljen.

Slovensko (Prevod originalnih navodil)

OPOMBA: Električni zaganjalnik vključuje varnostno zaporo. Ko gred električnega zaganjalnika vstavite v odprtino gredi na motorju, ne smete hkrati pritisniti in držati preklopnega gumba. Če električni zaganjalnik ni pravilno vstavljen, njegovo obračanje ne bo omogočeno.

1. Pritisnite in pridržite preklopni gumb električnega zaganjalnika, dokler se ne izvede poskus zagona motorja. Električnega zaganjalnika ne pridržite za več kot 4 sekunde.

2. Ročico dušilne lopute premaknite v položaj B (zadušitev odprta).

3. Pritisnite in pridržite preklopni gumb električnega zaganjalnika, dokler se motor ne zažene.

OPOMBA: Če se motor ne zažene, postopek ponovite od koraka 5. Postopek ponovite največ enkrat. Če se motor po drugem poskusu ne zažene, glejte navodila za reševanje težav pod naslovom »Zalit motor« v poglavju »Odpravljanje težav« v priročniku.

1. Pred uporabo počakajte 10 sekund, da se motor ogreje.

Za zagon segretega motorja z električnim zaganjalnikom:

Glejte sliko 22.

1. Element zaganjalnika namestite v električni zaganjalnik tako, da je peterokotni element obrnjen navzven.

2. Gumb F/R potiskajte v levo, dokler se na njem ne prikaže simbol peterokotnika.

3. Položte výrobok na zem a uistite sa, že rezné prostriedky neprichádzajú s ničím do kontaktu.

4. Ročico dušilne lopute premaknite v položaj B (zadušitev odprta).

5. Izolirano gred držite z levo roko, z desno roko pa gred zaganjalnega elementa namestite v odprtino za gred v motorju. Prepričajte se, da je element zaganjalnika ustrezno vstavljen.

6. Pritisnite in pridržite preklopni gumb električnega zaganjalnika, dokler se motor ne zažene.

OPOMBA: Če se motor ne zažene, postopek ponovite od koraka 5. Postopek ponovite največ enkrat. Če se motor po drugem poskusu ne zažene, glejte navodila za reševanje težav pod naslovom »Zalit motor« v poglavju »Odpravljanje težav« v priročniku.

Za ustavitev motorja:

Glejte sliko 20.

Stikalo za vžig prestavite v položaj »O« (IZKLOP).

UPRAVLJANJE REZALNIKA TRAVE

Glejte sliko 11.

■ Izdelek z desno roko držite za ročaj s stikalom za

vklop, z levo roko pa za levi ročaj. Med obratovanjem oba ročaja držite trdno.

- Izdelek morate držati v udobnem položaju tako, da je ročaj s stikalom za vklop približno v višini bokov.

- Izdelek vedno uporabljajte s polnim plinom. Zaradi daljše neprekinjene košnje z delnim plinom lahko začne iz dušilca zvoka kapljati mazivo.

■ Visoko travo kosite od zgoraj navzdol, saj boste tako preprečili ovijanje trave okrog ohišja gredi in glave kosilnice, zaradi česar bi lahko prišlo do škode zaradi pregretja.

Če se okoli rezalnih elementov ovije trava ali zagozdijo ostanki, motor zaustavite. Nadenite si trpežne rokavice, da preprečite poškodbe zaradi ostrih rezil, in previdno odstranite ostanke.

NASVETI ZA REZANJE

Glejte sliko 12.

■ Glave ne potiskajte v travo, predvideno za košnjo. Pomikajte se od ene strani do druge. Po vsakem zamahu se nekoliko pomaknite naprej.

■ Kosilnico držite nagnjeno v smeri območja košnje.

■ Izdelka ne uporabljajte v nevarnem okolju.

■ Kosite s konico nitke; glave kosilnice ne potiskajte v nepokošeno travo.

- Žične in lesene ograje povzročijo dodatno obrabo ali celo pretrganje nitke. Kamniti ali opečnati zidovi ter robniki in leseni kosi lahko pospešijo obrabo nitke.

- Izogibajte se drevesom in grmičevju. Nitka lahko zlahka poškoduje drevesno lubje, lesene ornamente, deske in drogove ograj.

POMIKANJE VRVICE NAPREJ

Pomikanje vrvice naprej lahko nadzorujete tako, da z glavo za vrvico potolčete ob travo, medtem ko motor deluje pri polnih obratih.

■ Motor zaženite s polnim plinom.

■ Z gumbom udarite ob tla, da vrvico pomaknete naprej. Vrvica se pomakne naprej vedno, ko udarite ob gumb. Gumba ne držite na tleh.

■ Vrvica se mora pomikati naprej, dokler njene dolžine ne odmeri in odreže rezilo za razrez vrvice, ki se nahaja na snemljivem varovalu za rezanje.

UPORABA OBREZOVALNIKA GRMOVJA

Glejte sliko 13 - 14.

■ Za zmanjšanje tveganje reakcijske sile: Orodja ne potiskajte v material, predviden za rezanje. Z enakomernimi zamahi se pomikajte od desne proti levi. Na začetku vsakega zamaha se nekoliko pomaknite naprej.

Slovensko (Prevod originalnih navodil)

• Izdelek z desno roko držite za ročaj s stikalom za vklop, z levo roko pa za levi ročaj. Med obratovanjem oba ročaja držite trdno.
• Izdelek morate držati v udobnem položaju tako, da je ročaj s stikalom za vklop približno v višini bokov.
  ■ Ves čas trdno in stabilno stojte na obeh nogah. Postavite se tako, da v primeru povratnega sunka rezila ne boste izgubili ravnotežja.
  ■ Usnjeno zanko nastavite tako, da boste napravo lahko udobno uporabljali.

Pri uporabi rezila z izdelkom bodite izjemno previdni. Sunek rezila je reakcija, ki se lahko pojavi, ko se rezilo dotakne predmeta, ki ga ne more prerezati. Takšen stik lahko povzroči trenutno zaustavitev rezila, nato pa napravo nenadoma "odbije" proč od predmeta, ob katerega se je zadelo rezilo. Ta reakcija je lahko zadosti sunkovita, da povzroči izgubo nadzora nad napravo. Pride lahko do povratnega udarca rezila, ki je posledica ujetja, zaustavitve ali zadetja rezila ob oviro. To se pogosteje pripeti na območjih, kjer je slaba preglednost nad predelom rezanja. Za lažje rezanje in večjo varnost dostopajte k vejam z desne smeri proti levi. Če naletite na nepredviden predmet ali lesen del, lahko to minimizira reakcijo povratnega udarca rezila.

REZILO TRI-ARC™

Rezilo Tri-Arc je primerno le za rezanje strženastega plevela in vinske trte. Ko rezilo postane topo, ga lahko obrnete, da podaljšate njegovo življenjsko dobo. Rezila Tri-Arc ne ostrite.

ŽAGIN LIST

Žagin list je primeren za rezanje močnega plevela, trte, grmičevja in nizkega drevja. Obrabljeni žagini listi lahko povzročijo slabše delovanje. Pred vsako uporabo preglejte žagin list. Obrabljene ali poškodovane liste takoj menjajte.

TEHNIKA KOŠENJA

OPOZORILO

Rezila so zelo ostra in lahko povzročijo poškodbe, tudi će se ne premikajo. Pri uporabi rezila z izdelkom bodite izjemno previdni. Za varno uporabo orodja morate prebrati in razumeti priročnik za uporabnika in vse nalepke na orodju.

■ Za nadzorovanje izdelka vedno uporabljajte obe roki. Med obratovanjem oba ročaja držite trdno.
■ Ves čas trdno in stabilno stojte na obeh nogah. Postavite se tako, da v primeru povratnega sunka rezila ne boste izgubili ravnotežja.
■ Preglejte, ali so na območju skriti predmeti, npr.

steklo, kamni, beton, ograje, žice, les, kovine itd., in jih odstranite.

■ Rezil nikoli ne uporabljajte v bližini pešpoti, ograj, strebrov, zgradb ali drugih nepremičnih objektov.

■ Rezila nikoli ne uporabljate, će ste z njim predhodno zadeli ob trd predmet; prej ga preglejte za poškodbe. Ne uporabljaje naprave, će odkrijete škodo.
■ Za lažje rezanje in večjo varnost dostopajte k vejam z desne smeri proti levi.

VZDRŽEVANJE

QPOZORILO

Uporabljajte le originalne rezervne dele in dodatke, ki jih priporoča proizvajalec. V nasprotnem primeru lahko pride do slabega delovanja in morebitnih poškodb, vaša garancija pa se izniči.

■ Rezilni nastavek se v prostem teku ne sme premikati. Če ta zahteva ni izpolnjena, je treba nastaviti sklopko ali pa morate napravo odnesti na nujno vzdrževanje k usposobljenemu tehniku.
■ Opravljati smete le nastavitve in popravila, ki so opisana v teh navodilih za uporabo. Za druga popravila ali nasvete se posvetujte s pooblaščenim storitvenim centrom.
■ Posledice nepravilnega vzdrževanja so lahko npr. prekomerno kopičenje ogljika, kar povzroča zmanjševanje učinkovitosti in izpust črnih oljnih ostankov, ki kapljajo iz dušilca zvoka.
■ V izogib tveganju telesnih poškodb se prepričajte, da so snemljiva varovala za rezanje, nosilni trak ter ročaji ustrezno in varno pritrjeni.

ZAMENJAVA NITKE

Glejte sliko 10.

■ Prepričajte se, da je stikalo za vžig v »izklopljenem« položaju.
■ Uporabite monofilamentno nitko premera 2,4 mm.
■ Odrežite približno 6 m dolg kos nitke.

- Obračajte gumb na glavi za nitko toliko časa, da se oznaka na gumbu poravna s puščicami na zgornjem delu glave za nitko.

■ Vstavite en konec nitke v stransko odprtino glave za nitko in ga potiskajte, dokler ne pride ven iz odprtine na drugi strani. Še naprej potiskajte nitko skozi glavo za nitko, dokler srednji del nitke ni v glavi za nitko in sta konca nitke, ki gledata ven iz glave, enako dolga.

■ Vrtite gumb na glavi za nitko v smeri urinega kazalca,

Slovensko (Prevod originalnih navodil)

tako da se nitka navije.

■ Nitko navijajte toliko časa, dokler ni zunaj glave pribl. 20 cm nitke.

ŠČITNIK REZILA

Glejte sliko 17 - 18.

Na rezilo vedno namestite ščitnik za rezilo, kadar naprave ne uporabljate. Na ščitniku so ob robovih zatiče, da se ščitnik dobro namesti na rezilu in se ne sname. Ko uporabljate rezilo, bodite previdni in nosite rokavice.

OPOMBA: Pred uporabo naprave ščitnik vedno odstranite. Če ga ne odstranite, ga bo ob zagonu odvrglo proč od naprave.

ČIŠČENJE IZPUŠNE CEVI IN DUŠILCA

Glede na vrsto uporabljenega goriva, vrsto in količino uporabljenega olja in pogojev pri delu, se lahko izpušna odprtina in glušnik zamašita z oblogami saj. Če opazite izgubo moči naprave, bo morala usposobljena strokovna oseba te obloge odstraniti, da bi napravi povrnili moč.

ČIŠČENJE ZRAČNEGA FILTRA

Glejte sliko 19.

■ Prepričajte se, da je stikalo za vžig v »izklopljenem« položaju.
■ Odstranite gumb in pokrov zračnega filtra.
■ Odstranite zračni filter in ga očistite s toplo milnico.
■ Izperite ga in počakajte, da se posuši v celoti.
■ Menjajte zračni filter.

OPOMBA: Če so poškodovani, jih takoj zamenjajte.

■ Zamenjajte pokrov zračnega filtra.
■ Privijte gumb zračnega filtra.

OPOMBA: Za največjo učinkovitost zračni filter menjajte enkrat letno.

PREVERJANJE POKROVA POSODE ZA GORIVO

QPOZORILO

Pokrovček goriva, ki ne tesni, predstavlja nevarnost za požar in ga morate takoj zamenjati.

Pokrovček za gorivo ima filter za enkratno uporabo in ventil za preverjanje. Zamašen filter za gorivo bo povzročil neučinkovito delovanje motorja. Če se moč motorja po odvitju pokrovčka zmanjša, je lahko ventil za preverjanje poškodovan ali pa je filter zamašen. Če je treba, pokrovček za gorivo namestite nazaj.

VŽIGALNA SVEČKA

Ta motor uporablja vžigalno svečko L8RTF/NHSP LD ali L8RTF/BOSCH ali enakovredno z 0,5-milimetskim razmakom elektrod. Del zamenjajte z enakim delom.

POZOR

Pazite, da svečke ne privijete v nasprotni smeri. Zaradi nepravilne lege se lahko motor zelo poškoduje.

Konverzija iz trimera za travu u rezač za grmlje (nož pile)

Uklanjanje štitnika priključka za rezanje

Pogledajte sliku 8.

Odpravljanje napak
Problem Možen vzrok Rešitev
Motor sa nedá naštartovať.	Ni iskrenja.	Morda je poškodovana vžigalna svečka. Odstranite ga in preglejte, če je umazano in ali so na njem razpoke Vymeňte za novú zapaľovaciu sviečku.
	Ni goriva	Stláčajte gumový balónik, kým sa nenaplní palivom. Ak sa gumový balónik nenaplní palivom, obehový systém paliva je upchaný. Obrnite se na serviserja. Ak sa gumový balónik naplní palivom, možno je zaplavený motor, prejdite na d’alší bod.
	Zalitje motorja.	Vžigalno svečko odstranite, obrezovalnik obrnite tako, da je odprtina vžigalne svečke obrnjena proti tlom. Prepričajte se, da je ročica za plin v odprtem položaju in zaganjalno vrvico povlecite 10- do 14-krat. Na ta način boste očistili odvečno gorivo iz motorja. Očistite in ponovno namestite svečko. Ko je sprožilo dušilke popolnoma sproščeno ir ko je ročica za plin v odprtem položaju, zaganjalno vrvico trikrat povlecite. Če se motor ne zažene, ročico za pl pomaknite v zaprt položaj in sledite navodilom za običajni zagon v razdelku »ZAGON IN ZAUSTAVITEV«. Če motor še vedno noče vžgati, ponovite postopek z novo svečko.
	Vlečenje zagonske vrvi je težje kot takrat, ko je bila nova.	Se obrnite na pooblaščeni servisni center.
	Gumb ni v celoti privit in puščice za poravnavo niso ustrezno poravnane.	Ustrezno poravnajte puščice za poravnavo, ko nameščate ročaje v njihov položaj za delovanje in povsem zategnite gumb.
Motor se zažene, vendar deluje pri enakomerni hitrosti brez pospeševanja.	Uplinjač je treba nastaviti. Se obrnite na pooblaščeni servisni center.
Motor ne doseže polne hitrosti ali oddaja preveč dima.	Nepravilna mešanica olja/goriva.	Uporabite mešanico svežega olja in ustreznega sintetičnega dvotaktnega maziva.
	Umazan zračni filter.	Očistite zračni filter. Glejte poglavje »Menjavanje in čiščenje zračnega filtra«.
	Uplinjač je treba nastaviti. Se obrnite na pooblaščeni servisni center.
Motor vžge, teče in pospešuje, vendar ne teče na prazno.	Uplinjač je treba nastaviti. Se obrnite na pooblaščeni servisni center.
Nôž sa nad’alej otáča aj pri vol’nobežných otáčkach motora.	Uplinjač je treba nastaviti. Se obrnite na pooblaščeni servisni center.
Trava s ovija okrog ohišja gredi in glave za vrvico.	Rezanje visoke trave v nivoju tal	Vysokú trávu koste zhora nadol.
	Rokovanje z obrezovalnikom z delno odprto dušilno loputo	Enoto uporabljajte s polnim plinom.
Iz dušilca hrupa kaplja olje.	Rokovanje z obrezovalnikom z delno odprto dušilno loputo	Enoto uporabljajte s polnim plinom.
	Nepravilna mešanica olja/goriva.	Uporabite mešanico svežega olja in ustreznega sintetičnega dvotaktnega maziva.
	Umazan zračni filter.	Očistite v skladu z navodili v poglavju o vzdrževanju.
	Uplinjač je treba nastaviti. Se obrnite na pooblaščeni servisni center.

Otklanjanje smetnji
PROBLEM Mogući uzrok RJEŠENJE
Motor se ne pokreće.	Nema iskre.	Možda je oštećena svjećica motora. Skinite ga i provjerite ima li na njemu prljavštine i napuklina. Zamijenite novom svjećicom.
	Nema goriva	Pritisnite pumpicu za gorivo sve dok se ona ne ispun gorivom. Ako se pumpica goriva ne ispunjava gorivom, glavni sustav za dobavu goriva je blokiran. Obratite se serviseru. Ako se pumpica goriva ispuni gorivom, postoji mogućnost da je motor preplavljen: nastavite na sljedeći korak.
	Motor je preplavljen.	Uklonite svjećicu i okrenite uređaj tako da je otvor za svjećicu okrenut prema tlu. Provjerite je li poluga u položaj za otvorenu prigušnice goriva (otvoren čok) i povucite ručicu startera 10 do 14 puta. To bi trebalo osloboditi motor od viška goriva. Očistite i vratite svjećicu na mjesto. S do kraja pritisnutim prekidačem goriva i polugom u položaju otvorenog čoka povucite ručicu startera tri puta. Ako se motor ne pokrene, postavite polugu čoka u položaj zatvorenog čoka i slijedite normalne upute za pokretanje u poglavlju "POKRETANJE I ZAUSTAVLJANJE". Ako se motor još uvijek ne pali, ponovite ove različite etape s novom svjećicom.
	Konop za pokretanje je sada teže povući nego kad je bio novi.	Obratite se ovlaštenom servisnom centru.
	Gumb nije potpuno zategnut, a strelice za poravnavanje nisu pravilno poravnane.	Pravilno poravnajte strelice za poravnavanje kada postavljate rukohvat u njegov radni položaj i potpuno zategnite zakretni gumb.
Motor se pokreće ali ne ubrzava. Treba podesiti karburator. Obratite se ovlaštenom servisnom centru.
Motor ne postiže svoj puni režim i/ili spušta previše dima.	Nepravilna mješavina ulje/benzin.	Upotrijebite svježe gorivo i ispravnu sintetičku mješavinu dvotaktnog maziva.
	Zračni filtar je zaprljan.	Očistite zračni filtar. Pogledajte odjeljak "Zamjena i čišćenje filtra za zrak" ranije u ovom priručniku.
	Treba podesiti karburator. Obratite se ovlaštenom servisnom centru.
Motor se pali i ubrzava, ali ne postiže leru.	Treba podesiti karburator. Obratite se ovlaštenom servisnom centru.
Nož se nastavlja rotirati u praznom hodu	Treba podesiti karburator. Obratite se ovlaštenom servisnom centru.
Trava je omotana oko kućišta osovine i glave rezne niti	Rezanje visoke trave u razini s tlom Visoku travu režite od vrha prema dolje.
	Upravljanje trimerom uz djelomični gas Radite s jedinicom punim gasom.
Kapanje ulja iz prigušivača.	Upravljanje trimerom uz djelomični gas Radite s jedinicom punim gasom.
	Nepravilna mješavina ulje/benzin.	Upotrijebite svježe gorivo i ispravnu sintetičku mješavinu dvotaktnog maziva.
	Zračni filtar je zaprljan.	Očistite je u skladu s uputama u dijelu Održavanje.
	Treba podesiti karburator. Obratite se ovlaštenom servisnom centru.

Poleg morebitnih zakonsko določenih pravic, ki izvirajo iz nakupa, za ta izdelek velja spodaj navedena garancija.

1. Garancijsko obdobje je za potrošnike 24 mesecev in začne teči z dnem nakupa izdelka. Ta datum mora biti dokumentiran z računom ali drugim dokazilom o nakupu. Izdelek je zasnovan in namenjen izključno za potrošnikovo zasebno uporabo. V primeru strokovne oziroma komercialne uporabe izdelka garancija ne velja.
2. Obstaja možnost podaljšanja garancije na del naše ponudbe vrtnih orodij (AC/DC) prek obdobja garancije, opisanega zgoraj, s pomočjo registracije na spletnem mestu www.ryobitools.eu. Ustreznost orodij za podaljšanje garancijskega obdobja je jasno prikazana v trgovinah in/ali na embalaži oziroma je navedena v dokumentaciji izdelka. Končni uporabnik mora registrirati svoje novo orodje na spletu v 30 dneh po datumu nakupa. Končni uporabnik lahko registrira podaljšano garancijo v svoji državi bivanja, će je na obrazcu spletne registracije navedeno, da ta možnost velja za njegovo državo. Poleg tega morajo končni uporabniki podati svoje soglasje za shranjevanje podatkov, ki so potrebni za spletni dostop in morajo sprejeti pogoje in določila uporabe spletnega mesta. Potrdilo o registraciji, ki ga pošljemo prek e-pošte, in originalni račun, ki prikazuje datum nakupa, služila kot dokazilo o podaljšani garanciji.
3. Garancija krije vse okvare izdelka, do katerih pride v garancijskem obdobju zaradi napak v izdelavi ali materialu, ki so bile prisotne ob datumu nakupa. Garancija je omejena na popravilo in/ali zamenjavo in ne vključuje nobenih drugih obveznosti, med drugim vključno z naključno ali posledično škodo. Garancija ne velja, će je bil izdelek napačno uporabljan, uporabljen v nasprotju z navodili iz priročnika za uporabo ali će ni bil pravilno povezan. Ta garancija ne velja za:

– škodo na izdelku, ki je posledica neustreznega vzdrževanja
– spremenjen ali prilagojen izdelek
– izdelek, katerega originalna identifikacijska oznaka (blagovna znamka, serijska številka) je bil poškodovana, spremenjena ali odstranjena
– škodo, ki je posledica neupoštevanja navodil iz priročnika za uporabo
- izdelek, ki nima oznake CE

- izdelek, ki ga je poskušal opraviti nekvalificiran strokovnjak ali ki je bil popravljen brez predhodne odobritve s strani družbe Techtronic Industries.

- izdelek, ki je bil povezan na neustrezno napajanje (amperska moč, napetost, frekvenca)

– izdelek, ki je bil uporabljen z neustrezno mešanico goriva (gorivo, olje, odstotek olja)
– škodo, ki jo povzročijo zunanji vplivi (kemični, fizični, mehanski) ali tuje snovi
– rezervne dele, ki so podvrženi običajni uporabi
- neprimerno uporabo, preobremenitev orodja
– uporabo neodobrenih dodatkov ali delov
– Vsako redno prilagajanje ali vzdrževalno čiščenje uplinjačev
- Komponente (sestavni in rezervni deli), ki so podvrženi običajni obrabi, med drugim vključno z gumbi odbijača, pogonskimi jernenli, sklopko, rezili obrezovalnikov za žive meje ali kosilnic za trato, nosilnimi pasovi, kabli, dušilnimi ventilii, ogljikovimi krtačami, napajalnimi kabli, zobci, tesnili iz filca, veznimi zatiči, ventilatorji pihalnika, cevmi pihalnika in sesalnika, vrečko in pasovi sesalnika, vodilnimi palicami, verigami motorne žage, cevmi, priključki, razpršilnimi šobami, kolesi, razpršilnimi palicami, notranjimi kolesci, zunanjimi motki, rezalnimi vrvicami, vžigalnimi svečkami, zračnimi filtrí, plinskimi filtrí, rezili za mulčenje itd.

1. Za servisiranje morate izdelek poslati ali prinesti v pooblaščeni servisni center družbe RYOBI, ki je naveden za vsako državo na naslednjem seznamu naslovov servisnih centrov. V nekaterih državah se vaš lokalni posrednik družbe RYOBI obveže, da bo poslal izdelek na servis družbe RYOBI. Ko pošiljate izdelek v servisni center družbe RYOBI, mora biti izdelek varno zapakiran in ne sme vsebovati nobenih nevarnih snovi, kot je npr. bencin, opremljen pa mora biti z naslovom pošiljatelja in vsebovati kratek opis napake.
2. Popravilo/zamenjava v skladu s to garancijo sta brezplačni storitvi. To pa ne predstavlja podaljšanja ali ponovnega začetka garancijskega obdobja. Zamenjani deli ali orodja postanejo naša last. V nekaterih državah stroške dostave ali poštnino plača pošiljatelj. Vaše zakonsko določene pravice, ki izvirajo iz nakupa orodja, ostajajo nespremenjene.
3. Ta garancija velja v Evropski skupnosti, Švici, Islandiji, na Norveškem, v Lihtenštajnu, v Turčiji in Rusiji. Izven teh območij se obmite na svojega pooblaščenega posrednika izdelkov RYOBI, dealer ki vam bo povedal, ali velja kakšna druga garancija.

POOBLAŠČEN SERVISNI CENTER

Pooblaščeni servisni center blizu vas poiščite na http://uk.ryobitools.eu/header/service-and-support/service-agents.

SK ZÁRUČNÉ PODMIENKY RYOBI®

Viši direktor inženjeringa

Razpon serijskih številk:

RBC42FSBO: 46202101000001-46202101999999

RBC52FSBO: 46202201000001-46202201999999

RBC52FSBOS: 46202301000001-46202301999999

v skladu s sledečimi evropskimi direktivami in harmoniziranimi standardi 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC as last amended 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010

Izmerjena raven zvočne moči: 109,48 dB (A)

Zajamčena raven zvočne moči: 112 dB (A)

Način ugotavljanja skladnosti s Prilogo V direktive 2000/14/ES ki je bila spremenjena z 2005/88/EC.

CE

Floyd Jeffrey Nesom (BSME)

Višji direktor tehničnega oddelka

Pooblaščena oseba za sestavo tehnične dokumentacije:

Alexander Krug, Izvršni Direktor

Techtronic Industries GmbH
