KASUTUSJUHEND RBC52FSBOS RYOBI

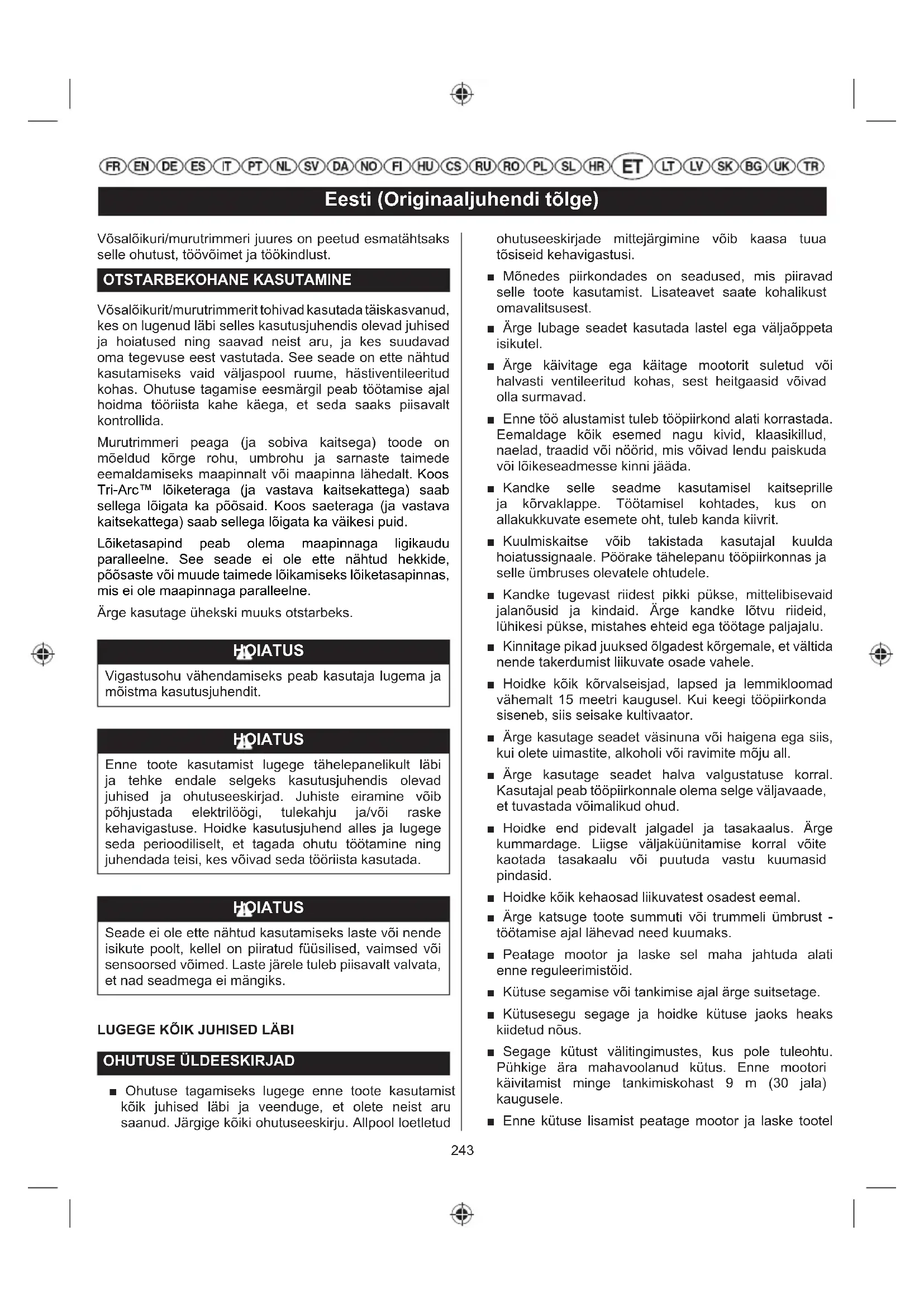

Eesti (Originaaljuhendi tõlge)

Võsalõikuri/murutrimmeri juures on peetud esmatähtsaks selle ohutust, töövõimet ja töökindlust.

OTSTARBEKOHANE KASUTAMINE

Võsalõikurit/murutrimmerit tohivad kasutada täiskasvanud, kes on lugenud läbi selles kasutusjuhendis olevad juhised ja hoiatused ning saavad neist aru, ja kes suudavad oma tegevuse eest vastutada. See seade on ette nähtud kasutamiseks vaid väljaspool ruume, hästiventileeritud kohas. Ohutuse tagamise eesmärgil peab töötamise ajal hoidma tööriista kahe käega, et seda saaks piisavalt kontrollida.

Murutrimmeri peaga (ja sobiva kaitsega) toode on mõeldud kõrge rohu, umbrohu ja sarnaste taimede eemaldamiseks maapinnalt või maapinna lähedalt. Koos Tri-Arc™ lõiketeraga (ja vastava kaitsekattega) saab sellega lõigata ka põõsaid. Koos saeteraga (ja vastava kaitsekattega) saab sellega lõigata ka väikesi puid.

Lõiketasapind peab olema maapinnaga ligikaudu paralleelne. See seade ei ole ette nähtud hekkide, põõsaste või muude taimede lõikamiseks lõiketasapinnas, mis ei ole maapinnaga paralleelne.

Ärge kasutage ühekski muuks otstarbeks.

H0IATUS

Vigastusohu vähendamiseks peab kasutaja lugema ja mõistma kasutusjuhendit.

H0IATUS

Enne toote kasutamist lugege tähelepanelikult läbi ja tehke endale selgeks kasutusjuhendis olevad juhised ja ohutuseeskirjad. Juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raske kehavigastuse. Hoidke kasutusjuhend alles ja lugege seda perioodiliselt, et tagada ohutu töötamine ning juhendada teisi, kes võivad seda tööriista kasutada.

HOIATUS

Seade ei ole ette nähtud kasutamiseks laste või nende isikute poolt, kellel on piiratud füüsilised, vaimsed või sensoorsed võimed. Laste järele tuleb piisavalt valvata, et nad seadmega ei mängiks.

LUGEGE KÕIK JUHISED LÄBI

OHUTUSE ÜLDEESKIRJAD

- Ohutuse tagamiseks lugege enne toote kasutamist köik juhised läbi ja veenduge, et olete neist aru saanud. Järgige köiki ohutuseeskirju. Allpool loetletud

ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi.

- Mõnedes piirkondades on seadused, mis piiravad selle toote kasutamist. Lisateavet saate kohalikust omavalitsusest. - Ärge lubage seadet kasutada lastel ega väljaõppeta isikutel.

- Ärge käivitage ega käitage mootorit suletud või halvasti ventileeritud kohas, sest heitgaasid võivad olla surmavad.

■ Enne töö alustamist tuleb tööpiirkond alati korrastada. Eemaldage köik esemed nagu kivid, klaasikillud, naelad, traadid või nöörid, mis võivad lendu paiskuda või lõikeseadmesse kinni jääda.

■ Kandke selle seadme kasutamisel kaitseprille ja körvaklappe. Töötamisel kohtades, kus on allakukkuvate esemete oht, tuleb kanda kiivrit.

■ Kuulmiskaitse võib takistada kasutajal kuulda hoiatussignaale. Pöörake tähelepanu tööpiirkonnas ja selle ümbruses olevatele ohtudele.

■ Kandke tugevast riidest pikki pükse, mittelibisevaid jalanõusid ja kindaid. Ärge kandke lõtvu riideid, lühikesi pükse, mistahes ehteid ega töötage paljajalu.

■ Kinnitage pikad juuksed ölgadest körgemale, et vältida nende takerdumist liikuvate osade vahele.

■ Hoidke köik körvalseisjad, lapsed ja lemmikloomad vähemalt 15 meetri kaugusel. Kui keegi tööpiirkonda siseneb, siis seisake kultivaator.

- Ärge kasutage seadet väsinuna või haigena ega siis, kui olete uimastite, alkoholi või ravimite mõju all.

- Ärge kasutage seadet halva valgustatuse korral. Kasutajal peab tööpiirkonnale olema selge väljavaade, et tuvastada võimalikud ohud.

■ Hoidke end pidevalt jalgadel ja tasakaalus. Ärge kummardage. Liigse väljaküünitamise korral võite kaotada tasakaalu või puutuda vastu kuumasid pindasid.

■ Hoidke köik kehaosad liikuvatest osadest eemal.

- Ärge katsuge toote summuti või trummeli ümbrust - töötamise ajal lähevad need kuumaks.

■ Peatage mootor ja laske sel maha jahtuda alati enne reguleerimistöid.

■ Kütuse segamise või tankimise ajal ärge suitsetage.

■ Kütusesegu segage ja hoidke kütuse jaoks heaks kiidetud nõus.

■ Segage kütust välitingimustes, kus pole tuleohtu. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 m (30 jala) kaugusele.

■ Enne kütuse lisamist peatage mootor ja laske tootel

Eesti (Originaaljuhendi tõlge)

maha jahtuda.

■ Enne teisaldamist laske mootoril maha jahtuda, tühjendage kütusepaak ja kinnitage söidukile, et see liikuma ei hakkaks.

■ Enne järgmisi toiminguid seisake alati mootor ja veenduge, et köik masinaosad on on seiskunud.

• teenindamine
  • toote jätmisel järelvalveta
  • toote puhastamine
  • lisatarvikute vahetamine
  • blokeeringute puhastamiseks
• köikide vigastuste ülekontrollimine pärast lööki möne eseme vastu
• köikide vigastuste ülekontrollimine kui toode hakkab ebanormaalselt vibreerima
  • hooldustööde tegemine
  • lõiketera eemaldamist
  • tera paigaldamist

H0IATUS

Ärge kunagi kasutage lõikevahendeid või tarvikuid, mida ei ole selles kasutusjuhendis Ryobi poolt nimetatud. See hölmab metallist lülidega kette ja muruõhutaja terasid. Kasutamisel kipuvad need tarvikud purunema ja kujutavad endast raskete vigastuste ohtu tööriista kasutajale või kõrvalseisjatele.

HOIATUS

Kontrollige pärast mahakukkumist või saadud lõöki: Kontrollige saag hoolikalt üle ja tehke kindlaks võimalikud rikked ja vigastused. Vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada.

MURUTRIMMERI OHUTUSNÖUDED

■ Kui jõhvipea on pragunenud, kildunud või mingil muul viisil vigastatud, siis tuleb see asendada. Veenduge, et trimmeri pea on korralikult paigaldatud ja turvaliselt kinnitatud. Selle nõude eiramine võib põhjustada tõsiseid vigastusi.
■ Vältige märjas rohus kasutamist.
- Ärge liikuge seadme kasutamisel selg ees.
■ Töötamisel köndige, ärge kunagi jookske.
■ Lõikeriista kaitsekatte külge kinnitatud väike lõiketera lõikab uue liiga pika jõhvi parajaks, et tagada turvaline ja parim sooritusvõime. See on väga terav; ärge seda puudutage, eriti toodet puhastades.
■ Veenduge, et ventilatsiooniavad on kogu aeg prahist puhtad.

■ Enne töötamise alustamist kontrollige, et seadme osad ei ole vigastatud. Kontrollige lõikeorganit, et ei oleks pragunemise või vigastumise tunnuseid. Vigastatud lüliti ja vigastatud osad tuleb lasta pädeval hooldajal parandada või asendada.
■ Veenduge, et lõikepea on õigesti paigaldatud ja kindlalt kinnitatud.
■ Kontrollige, et köik kaitsed, deflektorid, käepidemed, poldid ja kinnitusdetailid on õigesti ja turvaliselt kinnitatud.
- Ärge muutke toodet mitte mingil viisil. See võib suurendada vigastuste ohtu teile endale või teistele isikutele.
■ Lõikepea jaoks kasutage ainult tootja varujõhvi. Ärge kasutage mingit muud lõikeorganit.
- Ärge kunagi töötage, kui toote lõikeriista kaitsekate ei ole paigal ja heas seisukorras.
- Trimmerdamise ajal hoidke tugevasti mölemast käepidemest. Hoidke trimmeri pea vöökohast allpool. Ärge mingil juhul kasutage jöhvpead körgemal kui 76 cm maapinnast.

VÕSALÕIKURI OHUTUSNÕUDED

■ Lisaks eespool olevatele eeskirjadele, on need lisajuhised asjakohased, kui toodet kasutatakse võsalõikurina.
■ Lõiketerade paigaldamisel ja eemaldamisel kasutage kaitsekindaid; lõiketeradel on teravad servad.
- Ärge püüdke pöörlevat lõiketera puudutada või mingil moel peatada.
■ Liikuv tera võib põhjustada raskeid vigastusi. Säilitage vajalik kontroll tööriista üle, hoides seda mõlema käega, kuni tera on lõplikult pöörlemise lõpetanud.
■ Vigastatud lõiketera tuleb igal juhul asendada. Alati enne kasutamist veenduge, et tera on nõuetekohaselt paigaldatud ja kindlalt kinnitatud.
■ Asendamiseks kasutage ainult tootja Tri-Arc™ lõiketera või saetera. Ärge kasutage mingit muud lõikeorganit.
- Ärge püüdke lõigata teraga Tri-Arc materjali, mille läbimõõt on üle 13 mm, saekettaga üle 40 mm.
■ Toode on varustatud kanderihmaga. Kohandage kanderihmad hoolikalt, et need aitaksid mugavalt taluda teie paremal küljel asuva toote kaalu.
■ Tehke kindlaks, kuidas kasutada kiirvabastusmehhanismi ja proovige seda enne kasutamise alustamist. Selle öige kasutamine võimaldab ära hoida hädaolukorras tekkida võiva raske kehavigastuse. Ärge mingil juhul kandke rakmete peal riietusesemeid, muidu piirate juurdepääsu kiirvabastusmehhanismile.

Eesti (Originaaljuhendi tõlge)

■ Enne seadme hoiulepanekut või transportimise alustamist katke lõiketera selleks ettenähtud kaitsekattega. Võtke tera kaitsekate enne seadme kasutamist maha. Kui seda ei eemaldata, paiskub terakaitse lõiketera pöörlema hakkamisel välja.
- Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Kui tera põrkub millegi vastu, mida ta ei suuda läbi lõigata, siis tekib põrkumisreaktsioon. Selline kokkupuude võib põhjustada lõiketera viivitamatu seiskumise ja seade võib ootamatult põrkuda objektist, mille vastu see lõögi sai. See reaktsioon võib olla nii tugev, et kasutaja kaotab seadme üle kontrolli. Tera põrkumine võib ilmneda ilma hoiatamata kui lõiketera rebeneb, seiskub või kinni jääb. See võib suurema tõenäosusega ilmneda kohtades, kus mahalõigatavat materjali on raske näha.
Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule. Juhul, kui on oodata ettearvamatuid objekte või kändusid, võib nimetatud tööviis minimeerida vastulöögi reaktsiooni. Hoidke töötamise ajal tööriistast alati kahe käega kinni.

JÄÄKRISKID

Isegi siis, kui kultivaatorit kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Tõötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu.

■ Kokkupuude lõikeorganitega.
- Kontrollige, et löiketeral on kaitsekate peal, kui toodet ei kasutata. Hoidke käed ja jalad löiketeradest kogu aeg eemal.
■ Vibratsioonist põhjustatud kehavigastus.
- Kasutage töötamiseks öiget seadet, kasutage ettenähtud käepidemeid, piirake tööaega ja kokkupuudet vibratsiooniga.
■ Müraga kokkupuutumine võib kuulmist kahjustada.
- Kandke kuulmiskaitsevahendeid ja piirake müraga kokkupuudet.
■ Silmade vigastamise oht lendavast prahist.
- Kandke alati silmakaitsevahendeid.
■ Kukkuvate esemete oht
- Töötamisel kohtades, kus on allakukkuvate esemete oht, tuleb kanda kiivrit.

Võsalõikuri kasutamisel võib esineda tagasilöök. Tagage vajalik kontroll, hoides mõlema käega käepidemetest. Lugege läbi ja järgige selles kasutusjuhendis toodud juhiseid, et vähendada tagasilöögi ohtu.

RISKI ALANDAMINE

Teadaolevalt vöib käsitööriistade kasutamine pöhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud' sündroomiks. Sümptomidena vöib ilmneda sõrmede

tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada öigeid töövõtteid. Vibratsiooni möju vähendamiseks tuleb rakendada järgmisi abinõusid.

Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. Uuringud näitavad, et Raynaud's Syndrome ilmneb põhiliselt külma ilmaga.
■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada.
■ Enne seadme käivitamist veenduge, et seade on öiges tööasendis.
■ Piirake tööperioodi pikkust. Tehke regulaarselt töövaheaegasid.

Kui ilmnevad haigustunnused, löpetage kohe töö ja pöörduge arsti poole.

HOIATUS

Seadme pikaajalisel kasutamisel võite saada kehavigastusi ja varasemad vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.

TRANSPORTIMINE JA HOIUSTAMINE

■ Enne hoiule paneku või teisaldamise alustamist seisake mootor.
■ Puhastage seade köikidest vöörkehadest.
■ Kui lõiketera on paigas, katke see kaitsekattega.
■ Kallake kogu kütus paagist kütusemahutisse. Ärge unustage kütusekorki korralikult tagasi panna ja kinnitada.
■ Laske mootoril töötada kuni peatumiseni. See eemaldab kütusepaagist kogu kütuse, mis muidu võib vanaks minna ning jätta küttesüsteemi vaiku jms.
■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu. Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätörjevahendid. Ärge hoiustage öues.
■ Vedamise ajal tökestage kultivaator liikuma hakkamise ja alla kukkumise vastu, et vältida kehavigastusi ja masinaosade kahjustamist.
- Ärge kandke või teisaldage saagi sel ajal, kui see töötab.
- Järgige köiki riiklikke ja kohalikke eeskirju kütuse turvalisel säilitamisel ja käsitsemisel. Ülelliigne kütus tuleks kasutada ära muudes kahetaktilise mootoriga seadmetes.

Eesti (Originaaljuhendi tõlge)

LÜHIAJALINE HOIUSTAMINE

■ Enne hoiustamist peatage mootor ja laske maha jahtuda.
■ Puhastage seade köikidest vöörkehadest.
■ Hoidke kuivas ja hästi ventileeritud kohas, mis on lastele juurdepääsmatu.
■ Hoidke kettsaagi eemal söövitavatest ainetest nagu aiakemikaalid ja jäätörjevahendid.
- Ärge hoiustage öues.

SÜMBOLID

Sellel tootel võidakse kasutada mõnda järgmistest sümbolitest. Palun vaadake need üle ja tehke nende tähendus endale selgeks. Nendest sümbolitest arusaamine aitab seadet paremini ja ohutumalt kasutada.

	Ohutusalane teave
	Tõsise kehavigastamise vältimiseks ärge üritage kasutada seadet enne, kui olete kasutusjuhendi põhjalikult läbi lugenud ja selle juhistest täielikult aru saanud.
	Hoiduge ülespaisatud ja lendavate esemete eest. Hoidke kõik kõrvalseisjad, eriti lapsed ja lemmikloomad tööalalt vähemalt 15 meetri kaugusele.
	See seade ei ole ette nähtud kasutamiseks hammastatud ketastega.
	Lõikeorgani võlli pöörlemissuund ja maksimaalkiirus.
	Kandke selle toote kasutamisel alati libisemiskindlaid turvajalatseid.
	Kandke libisemiskindlaid, tugevdatud kaitsekindaid.
	Lõiketera vastusurve!
	Kandke silma- ja kuulmiskaitsevahendeid ning kiivrit.
	Kehavigastuse ja põletuse ohu vältimiseks vältige kokkupuudet kuuma pinnaga.

	Hoidke käed lõiketeradest eemal.
	Hoidke käed saeterast eemal.
	Kuum pind
	Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 91 ([R+M]/2) või enam.
	Kasutage 2-taktilise õhkjahutusega mootori öli.
	Segage kütusesegu hoolikalt läbi ja tehke seda ka alati enne tankimist.
	Vastab köigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud.
	Euraasia vastavusmärk
	Ukraina vastavusmärgis
	Tri-ArcTM lõiketera
	Süütelüliti: O = Stopp, I = Töötamine
	Vajutage SÜÜTEKAPSEL 10 korda löpuni alla.
	Mootori käivitamiseks tömmake starteri käepidet.
	Käivitamiseks ja käitamiseks vajutage gaasipäästikule.
	Külma mootori käivitamine käsitsi
	Sooja mootori käivitamine käsitsi
	Külma mootori käivitamine elektrilise starteri abil
	Sooja mootori käivitamine elektrilise starteri abil

Eesti (Originaaljuhendi tõlge)

	Käepideme pööramissuund
	Garanteeritud helivõimsuse tase on 112 dB.
	Öhuklapp suletud
	Öhuklapp avatud
	TõmbaKiirühenduse fi ksaator
	Sirge võlli sümbol: Sirge võllisümbol:paigaldades poolilõikevahenditele, peab see sümbololema tööriista kasutajale näha.
	Lukk
	Lahtikeeramine
	Peatage tööriist.

KIRJELDUS

1. Ajampea

2. Rihma riputi

3. Juhtraud

4. Võll

5. Lõikepea kaitsekate

6. Tri-Arc™ lõiketera

7. ReelEasy™ murutrimmeripea

8. Käepideme lukustusnupp

9. Kiirühenduse fi ksaator

10. Lukusti

11. Kinnitusaas

12. Kruvi

13. Võti

14. Kuuskantvõti (5 mm)

15. Auk ülekande korpuses

16. Ava ülemises äärisega seibis

17. Ülemine äärikseib

18. Lõiketera seib

19. Kübarseib

20. Ülekande pea

21. Võti

22. Veoliitmik

23. Jõhvipea korpus

24. Spiraalvedru

25. Ülekandevöll

26. Jõhvi pool

27. Tiibmutter

28. Jõhvipea kate

29. Parim niitmisala

30. Ohtlik niitmisala

31. Lõikuri pöörlemissuund

32. Süütelüliti

33. Päästik

34. Gaasi päästiku lukusti

35. Gaasi päästiku blokeering

36. Süütekapsel

37. Ôhuklapi nupp

38. Tri-Arc™ lõiketera kaitsekate

39. Ōhufi ltri nupp

40. Öhufi ltri kaas

41. Filter

42. Rakmed

43. Saetera

44. Saetera kaitse

45. Saetera kaitsekate

46. Võlli ava mootoris

47. Lõiketera mutter

48. Rohusuunaja

49. Terakaitse

50. Kaitsekruvi

51. Starteri tarvik

52. Elektristarter

53. F/R lüliti

54. Starteri tarviku völl

55. Lüliti

KOKKUPANEK

LAHTIPAKKIMINE

Seade on vaja enne kasutamist kokku panna.

■ Võtke tööriist ja tarvikud ettevaatlikult karbist välja. Veenduge, et kõik pakkelehel loetletud osad on olemas.
■ Uurige tööriista põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises.
- Ärge visake pakendit ära enne, kui te olete tööriista põhjalikult üle vaadanud ja olete saanud seda rahuldavalt kasutada.

PAKKELEHT

■ (võsalõikur/murutrimmer)
■ ReelEasy™ murutrimmeripea
■ Löikepea kaitsekate
■ Tri-Arc™ lõiketera

Eesti (Originaaljuhendi tõlge)

Rakmed
■ Kasutusjuhend
■ Mootoriõli
■ Universaalvõti
■ Võti
■ Kuuskantvõti (5 mm)
■ Kuuskantvõti (4 mm)
■ Saetera
■ Saetera kaitse

H0IATUS

Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Selle hoiatuse eiramine võib põhjustada raskeid vigastusi.

H0IATUS

Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümberehitus on väärkasutamine ja võib põhjustada ohtliku olukorra ja viia võimaliku tõsise vigastuseni.

H0IATUS

Ärge kunagi paigaldage, eemaldage ega reguleerige ühtegi osa sel ajal, kui ajam töötab. Mootori töölejätmine vöib pöhjustada tösiseid vigastusi.

HOIATUS

Enne seadme kasutamist veenduge, et köik nupud ja kinnitusdetailid on korralikult kinnitatud. tõsiste vigastuste vältimiseks kontrollige kasutamise ajal periodiliselt selle pinguldatust.

KÄEPIDEME REGULEERIMINE

Vaata joonist 2.

1. Vabastage käepideme lukustusnupp.
2. Töstke käepide üles ja keerake endale sobivasse asendisse. Veenduge, et nooled on kohakuti.
3. Pingutage käepideme lukustusnupp.

MÄRKUS. Tootel on sisseehitatud mikrolüliti, mis deaktiveerib mootori, kui jalgratta juhtraua tüüpi käepideme lukustusnupp ei ole tugevasti kinni ja nooled ei ole täpselt kohakuti.

HOIATUS

Kontrollige korrapäraselt, kas käepideme lukustusnupp on tugevasti kinni, et vältida raskeid vigastusi.

KANDERIHMA KINNITAMINE

Vaata joonist 3.

1. Kinnitage kanderihma klamber rihma konksu külge.
2. Reguleerige ölarakmete kinnituskonksu nii, et trimmer on mugavas ja stabiilses asendis ning löiketera ripub 100 mm kuni 300 mm maapinnast körgemal.

MÄRKUS. Kasutage tööriista alati koos kanderihmaga.

MÄRKUS. Et tööriista kiiresti rihma küljest eemaldada, tömmake järsult kiiravatavast tripist.

LÖIKERIISTA KAITSEKATTE PAIGALDAMINE

Vaata joonist 4.

1. Kinnitage lõikeriista kaitsekate kinnitusklambri külge ja seadke kaitsekatte kruviaugud kohakuti kinnitusklambri kruvidega.
2. Keerake kruvid kinni.

HOIATUS

Kasutades ReelEasy™ murutrimmeripead, peab muru deflektor olema kinnitatud terakaitse külge. Vaata joonist 24. Kui kasutate lõiketera Tri-Arc™, tuleb rohusuunaja lõikeketta kaitsekattelt eemaldada. Vaata joonist 23.

H0IATUS

Kui te kasutate saetera, kinnitage tera kaitse kinnitusklambri külge.

REELEASY™ MURUTRIMMERIPEA PAIGALDAMINE

Vaata joonist 5.

1. Peatage mootor.
2. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Lõiketera mutri eemaldamiseks keerake seda päripäeva.
3. Eemaldage lõiketera mutter ja seib ning äärega seib ülekandevöllilt.
4. Avage ReelEasy™ trimmeripea, vajutades mölemal küljel olevatele sulguritele. Trimmeri siseosad on vedru pinge all, seetõttu hoidke teist kätt lukustitele vajutamise ajal jõhvpea kaanel.
5. Võtke maha jõhvipea kaas, etteande nupp ja jõhvipool.
6. Paigaldage ajamiliitmik ja jõhvipea korpus ülekandevöllile. Pange kuuskantvõti läbi ülemise

Eesti (Originaaljuhendi tõlge)

äärisega seibi ja ülekande. Keerake ajamiliitmik tugevasti kinni, keerates seda mutrivõtmega vastupäeva.

1. Kui ReelEasy™ trimmeripea paigaldatakse otse völlile, peab pool asetsema nii, et märk on jõhvipoolil näha.

2. Pange etteande nupp tagasi, sisestades selle jõhvipooli keskosale.

3. Pange murutrimmeripea kate tagasi, sättides katte sulgurid ja trimmeripea avad kohakuti. Vajutage kate ja trimmeripea kokku, nii et mölemad sulgurid kinnituvad klöpsuga.

4. Paigaldage trimmeri jõhv. Lisateabe saamiseks vt kasutusjuhendist "Jõhvi vahetamine".

HoiATUS

Et vähendada tõsiste kehavigastuste ohtu, peatage alati mootor enne reguleerimistöid (nt lõikepea vahetamiseks).

MURUTRIMMERI MUUTMINE VÖSALÖIKURIKS (TRI-ARC™ LÖIKETERAGA)

ReelEasy™ murutrimmeripea eemaldamine

Vaata joonist 6.

1. Peatage mootor.

2. Avage ReelEasy™ trimmeripea, vajutades mölemal küljel olevatele sulguritele. Trimmeri siseosad on vedru pinge all, seetõttu hoidke teist kätt lukustitele vajutamise ajal jõhvpea kaanel.

3. Võtke maha jõhvipea kaas, etteande nupp ja jõhvipool.

4. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake mutrivõtmega päripäeva ja eemaldage ajamiliitmik.

5. Eemaldage ülekandepealt ajamiliitmik ja jõhvipea korpus.

MÄRKUS. Hoidke lahtivõetud osad üheskoos hilisemaks kasutamiseks.

1. Eemaldage muru defl ektor lõiketera kaitselt.

H0IATUS

Kui kasutate lõiketera Tri-Arc™, tuleb rohusuunaja lõikeketta kaitsekattelt eemaldada. Vaata joonist 23.

Tri-Arc™ Iõiketera paigaldamine

Vaata joonist 6.

HOIATUS

Enne seadme kasutamist veenduge, et köik nupud ja kinnitusdetailid on korralikult kinnitatud. tõsiste vigastuste vältimiseks kontrollige kasutamise ajal periodiliselt selle pinguldatust.

HOIATUS

Võtke arvesse, et lõiketera mutter on nailonstopperiga mutter, mida saab toote kokkupanemisel kasutada ainult üks kord. Ärge kasutage nailonstopperiga mutrit uuesti. Paigaldamisel/taaspaigaldamisel kasutage uut mutrit. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi.

Et vähendada vigastuste ohtu, hoidke kaitsekate kogu aeg lõiketeral. Eemaldage lõiketera kaitsekate ainult trimmerdamise ajaks.

1. Tsentreerige löiketera ülemisele äärikule ja veenduge, et löiktera on tihedalt selle vastas. Paigaldage katteseib ja veenduge, et see sobib ülekandevölliga kokku. Paigaldage teraseib nii, et selle körgem keskosa jääb terast eemale.
2. Paigaldage lõiketera mutter.
3. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake lõiketera mutter mutrivõtmega vastupäeva kinni (20 Nm).

VÕSALÕIKURI (TRI-ARC™ LÕIKETERAGA) MUUTMINE MURUTRIMMERIKS

Tri-Arc ^TM tera eemaldamine

Vaata joonist 7.

1. Peatage mootor.
2. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Lõiketera mutri eemaldamiseks keerake seda päripäeva.
3. Eemaldage löiketera mutter ja seib, äärega seib ja löiketera ning hoidke alles hilisemaks kasutamiseks.
4. Kinnitage lõiketera kaitse külge rohu küljelesuunav defl ektor, paigaldades kaks lukustussakki kahte sälku; kinnitage kruvid.

MÄRKUS. Hoidke lahtivõetud osad üheskoos hilisemaks kasutamiseks.

ReelEasy™ murutrimmeripea paigaldamine

Vaata joonist 7.

1. Paigaldage ajamiliitmik ja jõhvipea korpus ülekandevõllile. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake ajamiliitmik tugevasti kinni, keerates seda mutrivõtmega vastupäeva.

Eesti (Originaaljuhendi tõlge)

1. Pange pool tagasi. Kui ReelEasy™ trimmeripea paigaldatakse otse völlile, peab pool asetsema nii, et märk on jõhvipoolil näha.
2. Pange etteande nupp tagasi, sisestades selle jõhvipooli keskosale.
3. Pange murutrimmeripea kate tagasi, sättides katte sulgurid ja trimmeripea avad kohakuti. Vajutage kate ja trimmeripea kokku, nii et mölemad sulgurid kinnituvad klöpsuga.
4. Paigaldage trimmeri jõhv. Lisateabe saamiseks vt kasutusjuhendist "Jõhvi vahetamine".
5. Paigaldage muru defl ektor löiketera kaitsele.

H0IATUS

Kasutades ReelEasy™ murutrimmeripead, peab muru deflektor olema kinnitatud terakaitse külge. Vaata joonist 24.

Murutrimmeri muutmine võsalõikuriks (saekettaga)

Lõikeriista kaitsekatte eemaldamine

Vaata joonist 8.

1. Peatage mootor.
2. Eemaldage lõikeriista kaitsekate kinnitusklambri küljest.

ReelEasy™ murutrimmeripea eemaldamine

Vaata joonist 8.

1. Avage ReelEasy™ trimmeripea, vajutades mölemal küljel olevatele sulguritele. Trimmeri siseosad on vedru pinge all, seetõttu hoidke teist kätt lukustitele vajutamise ajal jõhvpea kaanel.
2. Võtke maha jõhvipea kaas, etteande nupp ja jõhvipool.
3. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake mutrivõtmega pääripäeva ja eemaldage ajamiliitmik.
4. Eemaldage ülekandepealt ajamiliitmik ja jõhvipea korpus.

MÄRKUS. Hoidke lahtivõetud osad üheskoos hilisemaks kasutamiseks.

Saetera kaitse paigaldamine

Vaata joonist 8.

1. Pange saeketta kaitse paigaldusklambri külge, nii et saeketta kaitsmel olevad kruviaugud on kohakuti paigaldusklambri aukudega.
2. Keerake kruvid tugevalt kinni.

HOIATUS

Kui te kasutate saetera, kinnitage tera kaitse kinnitusklambri külge.

Saetera paigaldamine

Vaata joonist 8.

HOIATUS

Enne seadme kasutamist veenduge, et köik nupud ja kinnitusdetailid on korralikult kinnitatud. tõsiste vigastuste vältimiseks kontrollige kasutamise ajal periodiliselt selle pinguldatust.

HOIATUS

Võtke arvesse, et lõiketera mutter on nailonstopperiga mutter, mida saab toote kokkupanemisel kasutada ainult üks kord. Ärge kasutage nailonstopperiga mutrit uuesti. Paigaldamisel/taaspaigaldamisel kasutage uut mutrit. Allpool loetletud ohutuseeskirjade mittejärgimine võib kaasa tuua tõsiseid kehavigastusi.

Et vähendada vigastuste ohtu, hoidke kaitsekate kogu aeg lõiketeral. Eemaldage lõiketera kaitsekate ainult trimmerdamise ajaks.

1. Asetage löiketera ülemisele äärisega seibile ja veenduge, et tera asetseb tasapinnaliselt. Paigaldage katteseib ja veenduge, et see sobib ülekandevölliga kokku. Paigaldage teraseib nii, et selle körgem keskosa jääb terast eemale.
2. Paigaldage lõiketera mutter.
3. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake lõiketera mutter mutrivõtmega vastupäeva kinni (20 Nm).

H0IATUS

Veenduge, et saetera on õiges asendis. Saetera paigaldades peab tera siidvõrk jääma alati ülespoole ja saetera kaitse poole.

VÕSALÕIKURI (SAEKETTAGA) MUUTMINE MURUTRIMMERIKS

Saetera ja saetera kaitse eemaldamine

Vaata joonist 9.

1. Peatage mootor.
2. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake lõiketera mutter eemaldamiseks lahti päripäeva.
3. Eemaldage saeketta mutter ja seib, äärega seib, saeketas ja kettakaitse ning hoidke alles hilisemaks kasutamiseks.

MÄRKUS. Hoidke lahtivõetud osad üheskoos hilisemaks kasutamiseks.

Eesti (Originaaljuhendi tõlge)

ReelEasy™ murutrimmeripea paigaldamine

Vaata joonist 9.

1. Paigaldage ajamiliitmik ja jõhvipea korpus ülekandevõllile. Pange kuuskantvõti läbi ülemise äärisega seibi ja ülekande. Keerake ajamiliitmik tugevasti kinni, keerates seda mutrivõtmega vastupäeva.
2. Pange pool tagasi. Kui ReelEasy™ trimmeripea paigaldatakse otse völlile, peab pool asetsema nii, et märk on jöhvipoolil näha.
3. Pange etteande nupp tagasi, sisestades selle jõhvipooli keskosale.
4. Pange murutrimmeripea kate tagasi, sättides katte sulgurid ja trimmeripea avad kohakuti. Vajutage kate ja trimmeripea kokku, nii et mölemad sulgurid kinnituvad klõpsuga.
5. Paigaldage trimmeri jõhv. Lisateabe saamiseks vt kasutusjuhendist "Jõhvi vahetamine".

Lõikeriista kaitsekatte paigaldamine

Vaata joonist 9.

1. Kinnitage lõikeriista kaitsekate kinnitusklambri külge ja seadke kaitsekatte kruviaugud kohakuti kinnitusklambri kruvidega.
2. Keerake kruvid tugevalt kinni.

H0IATUS

ReelEasy™ trimmeripead ja Tri-Arc™ lõiketera kasutades peab lõikepea kaitsekatte kinnitama paigaldusklambri külge.

H0IATUS

Kui te kasutate saetera, kinnitage tera kaitse kinnitusklambri külge.

KASUTAMINE

KÜTUS JA TANKIMINE

Ohutu ümberkäimine kütusega

■ Käige kütusega alati hoolikalt ümber. See on väga tuleohtlik.
- Täitke paaki välitingimustes, eemal sädemetest ja lahtisest tulest. Ärge hingake sisse bensiiniauru. Ärge suitsetage.
- Ärge laske bensiinil või õlil kokku puutuda nahaga.
■ Vältige bensiini või öli silma sattumist. Kui bensiin või öli puutub kokku silmadega, peske silmi otsekohe

puhta veega. Kui silmade ärritus ei lakka, pöörduge kohe arsti poole.

■ Pühkige kogu mahavalgunud bensiin kohe ära.

KÜTUSE SEGAMINE

■ Sellel tootel on kahetaktiline mootor, mis vajab bensiini ja kahetaktilise öli eelnevat segamist. Segage pliivaba bensiin ja kahetaktiline öli puhtas bensiinikonteineris.
■ Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 91 või enam.
- Ärge kasutage bensiinijaamades saadavat eelnevalt segatud bensiini ja öli segu.
■ Kasutage üksnes sünteetilist kahetaktilise mootori öli. Ärge kasutage autodele möeldud määret ega 2-taktilist välispidist määret.
■ Segage bensiini sisse 2,5% 2-taktilise mootori öli. Suhe on 40:1.
■ Segage kütusesegu hoolikalt läbi ja tehke seda ka alati enne tankimist.
■ Segage kütust väikestes kogustes. Ärge segage koguseid, millest jätkub enam kui 30 päevaks. Soovitatav on kasutada sünteetilist kahetaktilise mootori öli, mis sisaldab kütusestabilisaatorit.

1 Litre + 25 ml =
2 Litres + 50 ml =
3 Litres + 75 ml = 40:1
4 Litres + 100 ml =
5 Litres + 125 ml =

TANKIMINE

■ Saastumise vältimiseks puhastage paagi korgi ümbrus.
■ Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist.
■ Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist.
■ Enne korgi tagasiasetamist puhastage paak.
■ Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 meetri kaugusele.

Eesti (Originaaljuhendi tõlge)

H0IATUS

Enne tankimist lülitage mootor alati välja. Ärge kunagi lisage kütust tööriista töötamise ajal või kui mootor on kuum. Enne mootori käivitamist liikuge vähemalt 9 meetri kaugusele tankimiskohast. Ärge suitsetage.

KÄIVITAMINE JA SEISKAMINE

|↘|	Õhuklapi asend "A"
|↔|	Õhuklapi asend B

H0IATUS

Ärge käivitage ega käitage mootorit suletud või halvasti ventileeritud kohas, sest heitgaasid võivad olla surmavad.

Külma mootori käivitamine käsitsi:

Vaata joonist 15.

1. Asetage tööriist maapinnale.
2. Suruge etteandekuplile umbes 10 korda.
3. Seadke ōhuklapi hoob asendisse "A" (ōhuklapp suletud).
4. Tõmmake starteri käepidet kiirete järskude liigutustega suunaga üles kuni mootor proovib käivituda. Ärge tõmmake käivitamisel käivituskäepidet rohkem kui 4 korda järjest.
5. Seadke õhuklapi hoob asendisse "B" (õhuklapp avatud).
6. Tömmake starteri käepidemest kuni mootor käivitub. Ärge tömmake käivitamisel käivituskäepidet rohkem kui 6 korda järjest.
   MÄRKUS. Kui mootor ei käivitu, korrake ülaltoodud protseduuri alates sammust 3.
7. Enne töö alustamist laske mootoril 10 sekundi jooksul üles soojeneda.

Sooja mootori käivitamine käsitsi:

Vaata joonist 16.

1. Asetage tööriist maapinnale.
2. Seadke õhuklapi hoob asendisse "B" (õhuklapp avatud).
3. Tõmmake starteri käepidet kiirete järskude liigutustega suunaga üles kuni mootor käivitub.

Mootori käivitamine elektrilise starteri (lisavarustus) abil:

HOIATUS

Kasutage ainult elektrilist starterit Ryobi OES18. Möne teise starteri kasutamine vöib mootorit kahjustada ja tekitada raskeid kehavigastusi.

H0IATUS

Enne tööriista käivitamist elektrilise starteri abil lugege läbi ja tehke endale selgeks elektrilise starteri OES18 kasutusjuhend, et vältida selle väära käsitsemist ja raskeid kehalisi vigastusi.

Külma mootori käivitamine elektrilise starteri abil:

Vaata joonist 21.

1. Asetage starteri tarvik elektrilisse starterisse nii, et viiskant jääks väljapoole.
2. Lükake F/R lüliti vasakule, kuni viisnurga sümbol on F/R lülitil nähtav.
3. Asetage tööriist maapinnale ja veenduge, et löikevahendid ei puutu millegagi kokku.
4. Suruge etteandekuplile 10 korda.

MÄRKUS. Pärast 7-ndat vajutust peab kütust eeltäitekuplis näha olema. Kui kütust näha ei ole, siis jätkake vajutamist kuni seda on näha.

1. Seadke õhuklapi hoob asendisse "A" (õhuklapp suletud).

2. Hoidke vasaku käega isoleeritud varrest ja pange starteri otsiku völl mootori völliauku. Veenduge, et starteri tarvik on korralikult haakunud.

MÄRKUS. Elektrilisel starteril on turvablokeering. Ärge vajutage ega hoidke all lülitit, kui ühendate elektrilise starteri völli mootoriga. Starter ei liigu, kui elektriline starter ei ole korralikult haakunud.

1. Vajutage elektrilise starteri lülitit ja hoidke see all kuni mootor proovib käivituda. Ärge vajutage elektrilist starterit kauem kui 4 sekundit.

2. Seadke õhuklapi hoob asendisse "B" (õhuklapp avatud).

3. Vajutage elektrilise starteri lülitit ja hoidke see all kuni mootor käivitub.

MÄRKUS. Kui mootor ei käivitu, korrake ülaltoodud protseduuri alates sammust 5. Ärge korrake seda protseduuri rohkem kui üks kord. Kui mootor ei käivitu pärast teist katset, vt "Üleujutatud mootor" kasutajajuhendi osas "Veaotsing".

1. Enne töö alustamist laske mootoril 10 sekundi jooksul üles soojeneda.

Sooja mootori käivitamine elektrilise starteri abil:

Vaata joonist 22.

1. Asetage starteri tarvik elektrilisse starterisse nii, et

Eesti (Originaaljuhendi tõlge)

viiskant jääks väljapoole.

1. Lükake F/R lüliti vasakule, kuni viisnurga sümbol on F/R lülitil nähtav.

2. Asetage tööriist maapinnale ja veenduge, et löikevahendid ei puutu millegagi kokku.

3. Seadke õhuklapi hoob asendisse "B" (õhuklapp avatud).

4. Hoidke vasaku käega isoleeritud varrest ja pange starteri otsiku völl mootori völliauku. Veenduge, et starteri tarvik on korralikult haakunud.

5. Vajutage elektrilise starteri lülitit ja hoidke see all kuni mootor käivitub.

MÄRKUS. Kui mootor ei käivitu, korrake ülaltoodud protseduuri alates sammust 5. Ärge korrake seda protseduuri rohkem kui üks kord. Kui mootor ei käivitu pärast teist katset, vt "Üleujutatud mootor" kasutajajuhendi osas "Veaotsing".

Mootori peatamiseks tehke järgmist.

Vaata joonist 20.

■ Hoidke seadet parema käega päästiku käepidemest ja vasaku käega vasakust käepidemest. Säilitage töö ajal mölema käega kindel haare.

■ Seadet tuleks hoida mugavas asendis, kus päästiku käepide oleks umbes puusa körgusel.

- Töötage trimmeriga alati täispööretel. Pikemaajaline lõikamine osalistel pööretel põhjustab öli tilkumist summutist.

■ Niitke pikka rohtu ülevalt alla, et vältida rohu mähkumist ümber völlikorpuse ja jõhvipea, mis vöib ülekuumenemise tõttu vigastusi põhjustada.

■ Kui muru või prügi keerdub ümber lõiketerade, peatage mootor. Et vältida lõiketeradega kokkupuutel tekkivaid vigastusi, kandke vastupidavaid kindaid ja eemaldage prügi ettevaatlikult.

KASUTUSSOOVITUSED

Vaata joonist 12.

- Ärge suruge lõigatavasse rohusse. Liigutage küljelt küljele. Iga viibutuse järel liikuge veidi edasi.

■ Hoidke seadet kallutatuna niidetava ala suhtes.

- Ärge töötage ohtlikes keskkondades.

■ Kasutage lõikamiseks jõhvi otsa, ärge suruge jõhvipead niitmata rohu sisse.

■ Traat- ja lattaed põhjustavad jõhvi täiendavat kulumist või isegi katkemist. Kivi- ja tellisseinad, äärekivid ja puitosad võivad jõhvi kiiresti ära kulutada.

■ Vältige puid ja põõsaid. Puukoor, puitlatid, voodrilauad ja aiapostid võivad jõhviga hõlpsalt vigastada saada.

JÕHVI EDASILIIKUMINE

Jõhvi etteandmist saab kontrollida, kui koputate trimmeri pead vastu murupinda. Samal ajal peab mootor töötama täisvõimsusel.

■ Käitage mootorit täispööretel.

■ Jõhvi edasiliikumiseks koputage nuppu vastu maad. Jõhv liigub edasi iga kord, kui nuppu koputatakse. Ärge hoidke trimmeri pead vastu maad.

■ Jõhv peab nii pikalt edasi liikuma, kuni kaitsekatte külge kinnitatud lõiketera lõikab jõhvi parajaks.

VÕSALÕIKURI KASUTAMINE

Vaata joonist 13 - 14.

■ Tagasilöögi ohu vähendamiseks: ärge suruge lõigatavasse materjali. Liigutage paremalt vasakule ühtlaste viibutustega. Iga uue viibutuse eel liikuge veidi edasi.

■ Hoidke seadet parema käega päästiku käepidemest ja vasaku käega vasakust käepidemest. Säilitage töö ajal mölema käega kindel haare.

■ Seadet tuleks hoida mugavas asendis, kus päästiku käepide oleks umbes puusa körgusel.

■ Haarake kindlalt kinni ja toetuge mölemale jalale. Hoidke oma keha nii, et lõiketera tagasilöögi reaktsioonijõud ei vii teid tasakaalust välja.

■ Seadke riputusrihammad mugavasse asendisse.

Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Kui tera põrkub millegi vastu, mida ta ei suuda läbi lõigata, siis tekib põrkumisreaktsioon. Selline kokkupuude võib põhjustada lõiketera viivitamatu seiskumise ja seade võib ootamatult põrkuda objektist, mille vastu see lõögi sai. See reaktsioon võib olla nii tugev, et kasutaja kaotab seadme üle kontrolli. Tera põrkumine võib ilmneda ilma hoiatamata kui lõiketera rebeneb, seiskub või kinni jääb. See võib suurema tõenäosusega ilmneda kohtades, kus mahalõigatavat materjali on raske näha. Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule. Juhul, kui on oodata ettearvamatuid objekte või kändusid, võib nimetatud tööviis minimeerida vastulöögi reaktsiooni.

TRI-ARC™ LÕIKETERA

Tri-Arc lõiketera sobib ainult pehme umbrohu ja väätide lõikamiseks. Kui lõiketera nürineb, võib selle tööea pikendamiseks ümber pöörata. Ärge teritage Tri-Arc lõiketerasid.

Eesti (Originaaljuhendi tõlge)

SAETERA

Saetera saab kasutada umbrohu, väätide, põösaste ja väikeste puude lõikamiseks. Kulunud saeterad ei taga head töökvaliteeti. Kontrollige saetera enne iga kasutuskorda. Asendage kulunud või vigastatud terad otsekohe.

NIITMISVÖTTED

H0IATUS

Terad on väga teravad ja võivad teid vigastada isegi siis kui need ei liigu. Seadme kasutamisel lõiketeraga olge äärmiselt ettevaatlik. Tööriista turvaline kasutamine eeldab, et olete kasutusjuhendit ja seadmele kinnitatud silte lugenud ning nende sisu teatavaks võtnud.

■ Hoidke töötamise ajal tööriistast alati kahe käega kinni. Säilitage töö ajal mölema käega kindel haare.
■ Haarake kindlalt kinni ja toetuge mölemale jalale. Hoidke oma keha nii, et lõiketera tagasilöögi reaktsioonijõud ei vii teid tasakaalust välja.
■ Kontrollige tööpiirkond üle ja puhastage see varjatud esemetest nagu klaasitükid, kivid, betoonitükid, piirded, traat, puit, metall jne.
- Ärge kasutage lõiketera käiguradade, piirete, postide, ehitiste või muude kinnisobjektide läheduses.
■ Pärast löiketera sattumist köva eseme vastu ärge jätkake löiketera kasutamist ilma, et selle vigastused on üle vaadatud. Ärge kasutage, kui ilmneb vigastus.
■ Lõikamise kergendamiseks ja ohutuse tagamiseks tuleb umbrohtu lõigata paremalt vasakule.

HOOLDUS

H0IATUS

Kasutage ainult tootja originaalvaruosi, tarvikuid ja tööorganeid. Selle nõude eiramine võib põhjustada tootluse languse, kehavigastuse ja teile antud garantii tühistamise.

Lõikeorgan ei tohi mootori tühikäigul pöörelda. Kui see tingimus ei ole täidetud, tuleb sidur välja reguleerida või tuleb seade lasta kohe pädeva tehniku poolt hooldada.
■ Lubatud on teha ainult selles kasutusjuhendis kirjeldatud reguleerimis- ja parandustoiminguid. Muude remonditööde tellimiseks ja abi saamiseks pöörduge volitatud hoolduskeskusesse.

■ Ebapiisava hoolduse tagajärjel võib koguneda liigelt põlemisjääke ja sellega langeb tootlus ja summutist hakkab välja voolama musta ölijääki.
■ Kontrollige, et kaitsekatted, kanderihm ja käepidemed on korralikult kinnitatud, et vältida vigastuste ohtu.

JÕHVI ASENDAMINE

Vaata joonist 10.

■ Veenduge, et süütelüliti on asendis "off" (väljas).
■ Kasutada tohib ühekiulist jöhvi, mille läbimõõt on 2,4 mm.
■ Lõigake jõhvilõik pikkusega umbes 6 m.
■ Pöörake jõhvtrimmeri nuppu, kuni nupul olev joon ühtib trimmeripeal olevate nooltega.
■ Pange jõhvi üks ots trimmeripea küljel asuvasse silma avasse ja lükake, kuni jõhv tuleb teisel poolel olevast silmast välja. Jätkake jõhvi läbilükkamist läbi jõhvtrimmeri pea, kuni jõhvi keskosa on jõhvtrimmeri pea keskel ja väljaulatuvad jõhviharud on kumbagil poolel sama pikkusega.
■ Jõhvi pealekerimiseks tuleb trimmeri jõhvipea nuppu pöörata päripäeva.
■ Kerige jõhvi niipalju peale, et jõhvipeast jääb välja ligikaudu 20 cm jõhvi.

LÕIKETERA KAITSEKATE

Vaata joonist 17 - 18.

Sel ajal, kui seadet ei kasutata, pange terale kaitsekate. Löiketera kaitsel on serva ümber fi ksaatorid, mis hoiavad seda ümber tera oma kohal. Tera käsitsemisel olge ettevaatlik ja kandke alati kaitsekindaid.

MÄRKUS. Võtke tera kaitsekate enne seadme kasutamist maha. Kui seda ei eemaldata, paiskub terakaitse lõiketera pöörlema hakkamisel välja.

VÄLJALASKEAVA JA SUMMUTI PUHASTAMINE

Sõltuvalt kütuse tüübist, öli tüübist ja kogusest ning kasutustingimustest, võib väljalaskeavasse ja summutisse koguneda tahmasadestisi. Kui märkate mootori võimsuskadu, siis on vaja võimsuse taastamiseks need ladestused väljaõppinud teenindajal lasta eemaldada.

ÕHUFILTRI PUHASTAMINE

Vaata joonist 19.

■ Veenduge, et süütelüliti on asendis "off" (väljas).
■ Eemaldage õhufiltri nupp ja filtri kate.
■ Eemaldage õhufilter ja peske see sooja vee ning seebiga puhtaks.
■ Pühkige puhtaks ja laske õhufiltril täielikult kuivada.
■ Vahetage öhufilter.

Eesti (Originaaljuhendi tõlge)

MÄRKUS. Kui see on vigastatud, asendage viivitamatult.

■ Asendage õhufiltri kaas.
■ Keerake õhufiltri nupp kinni.

MÄRKUS. Parima töövõime tagamiseks peab öhufiltrit vahetama iga aasta.

KÜTUSEPAAGI KORGI KONTROLLIMINE

HOIATUS

Lekkiv kütusepaagi kork on tuleohtlik ja see tuleb kohe asendada.

Kütusepaagi korgis on mittehooldatav fi Iter ja klapp. Ummistunud kütusefi Iter võib põhjustada mootori võimsuse langemise. Kui mootori võimsus kütusepaagi korgi lõdvendamisel suureneb, siis võib selle klapp olla rikkis või fi Iter ummistunud. Pange kork oma kohale tagasi ja keerake käega kinni.

SÜÜTEKÜÜNAL

Mootoris on kasutusel L8RTF/NHSP LD või L8RTF/BOSCH süüteküunal või samaväärne 0,5 mm elektroodide vahemikuga süüteküunal. Kasutage samasugust varuosa.

ETTEVAATUST

Kontrollige, et süüteküünal oleks otse. Vale keerme asend vöib mootorit vigastada.

Rikkeotsing
Probleem Võimalik põhjus Lahendus
Mootor ei käivitu.	Süüde puudub.	Süüteküünal võib olla kahjustatud. Võtke see ära ning kontrollige, kas see on must või on sellel praod. Asendage uue süüteküünlaga.
	Kütust ei ole	Vajutage bensiinipumba nuppu, kuni see täitub. Kui bensiinipumba nupp ei täitu, on küttesüsteem ummistunud. Pöörduge teenindaja poole. Kui bensiinipumba nupp täitub, võib mootor olla üleujutatud - vt järgmist punkti.
	Mootor on kütust liiga täis.	Eemaldage süüteküünal, pöörake trimmer sellisesse asendisse, et süüteküünla ava on maapinna poole. Kontrollige, et õhuklapi hoob on avatud-asendis ja tömmake starteri nöörist 10 kuni 14 korda. See kõrvaldab mootorist üleiligse kütuse. Puhastage süüteküünal ning asetage tagasi. Hoidke gaasilüiti all ja tömmake starteri nöörist kolm korda, nii et õhuklapi hoob on avatud-asendis. Kui mootor ei käivitu, lükake õhuklapi hoob kinni-asendisse ja järgige tavapärase käivitamise juhiseid osas “KÄIVITAMINE JA PEATAMINE”. Kui mootor ikka ei käivitu, korrake protseduuri uue süüteküünlaga.
	Starterinööri on raskem tömmata, võrreldes sellega kui see oli uus.	Võtke ühendust volitatud hoolduskeskusega.
	Nupp ei ole korralikult kinnitatud ja nooled ei ole kohakuti.	Pange käepide tööasendisse, seades nooled kohakuti, ning kinnitage nupp korralikult.
Mootor käivitub, kuid ei võta põördeid üles.	Karburaator vajab reguleerimist. Võtke üh	endust volitatud hoolduskeskusega.
Mootor ei jõua täispööreteni ja/või suitseb.	Vale määrde/kütuse segu.	Kasutage värsket kütuse ja õige sünteetilise 2-taktiliste mootorite öli segu.
	Öhufilter on puhastamata.	Puhastage õhufilter. Vaadake kasutusjuhendi eespool olevat osa “Öhufiltri vahetamine ja puhastamine”.
	Karburaator vajab reguleerimist. Võtke üh	endust volitatud hoolduskeskusega.
Mootor käivitub ja kiirendab, kuid ei tööta tühikäigul.	Karburaator vajab reguleerimist. Võtke üh	endust volitatud hoolduskeskusega.
Tera jätkab tühikäigul pöörlemist. K	Karburaator vajab reguleerimist. Võtke üh	endust volitatud hoolduskeskusega.
Rohi keerdub ümber võlli korpuse ja trimmeripea	Kõrge rohu lõikamine maapinnalt Lõigake	kõrget rohtu suunaga ülevalt alla.
	Trimmer ei tööta täisvõimsusel Kasutage	seadet alati täispööretel.
Summutist tilgub öli.	Trimmer ei tööta täisvõimsusel Kasutage	seadet alati täispööretel.
	Vale määrde/kütuse segu.	Kasutage värsket kütuse ja õige sünteetilise 2-taktiliste mootorite öli segu.
	Öhufilter on puhastamata. Puhastage vast	tavalt hooldusosas antud juhistele
	Karburaator vajab reguleerimist. Võtke üh	endust volitatud hoolduskeskusega.

Lisaks toote ostust tulenevatele seadusjärgsetele öigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode osteti. Selle kuupäeva tõestuseks on vaja arvet või mõnda teist tõendit ostu soorilamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale (vahelduvvoolu/alalisvoolu) aiatööriistadele on võimalik pikendada eespool toodud garantiiaega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija peab registreerima oma uued tööriistad internete teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustuma tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab köik defektid toote garantiiaja jooksul, kui ostu kuupäeval ilmnevad talitlus- või materjalivead. Garantii piirdub toote remondi ja/ või väljavahetamisega ning ei sisalda muid kohustusi, muu hulgas ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtotstarbelselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel:

– toode on kahjustatud vale hoolduse tõttu

- toodet on muudetud

- toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud

- kahju on tekkinud kasutusjuhendi mittejärgimisest

– tootel puudub CE-märgis

– toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.

– toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)

– tootega kasutati sobimatut kütusesegu (kütus, öli, öli protsent)

- välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju

- tavapärane kulumine ja katkised varuosad

– ebaõige kasutamine, tööriista ülekoormamine

– heakskiitmata tarvikute või osade kasutamine

- Karburaatorite korralised reguleerimistööd või hooldus- ja puhastustööd

- Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas puutenupud, kilirihmad, sidur, hekilõikurite või muruniidukite lõiketerad, rakmed, gaasitross, süsinikharjad, toitejuhe, freesiterad, vildist seibid, tihvtid, õhuventilaatorid, puhuri- ja imuritorud, kogumiskott ja rihmad, juhikud, saeketid, voolikud, liitmikud, pihusti otsakud, rattad, pritsi varred, sisemised poolid, välimised poolid, jõhvid, süüteküunlad, õhufiltrid, gaasifiltrid, multõimisterad jne.

1. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võlab kohalik RYOBI edasimüuja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiconi. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

2. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetalud osad vöi tööristad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed öigused.

3. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil, Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.

VOLITATUD HOOLDUSKESKUS

Oma volitatud hoolduskeskuse leiate veebisaidilt http://uk.ryobitools.eu/header/service-and-support/service-agents.

HR UVJETI PRIMJENE JAMSTVA TVRTKE RYOBI®

Vösalõikur/Murutrimmer

Mark: Ryobi

Mudeli number: RBC42FSBO / RBC52FSBO / RBC52FSBOS

vastab järgmistele Euroopa direktiividele ja harmoniseeritud standarditele

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC as last amended 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010

Mõõdetud helivõimsuse tase: 109,48 dB (A)

Garanteeritud helivõimsuse tase: 112 dB (A)

Vastavushindamine vastavalt direktiivi 2000/14/EC lisale V muudetud direktiiviga 2005/88/EC.

Floyd Jeffrey Nesom (BSME)

Tehnika-peadirektor

Tehnilise faili koostamiseks volitatud isik:

Alexander Krug, Tegevdirektor

Techtronic Industries GmbH
