NÁVOD NA OBSLUHU RBC52FSBOS RYOBI
■ Spust'te motor na plný výkon.
■ Pred vsako uporabo temeljito očistite območje obratovanja. Odstráňte všetky predmety, ako sú kamene, rozbité sklo, klince, drôty alebo struny, ktoré by mohli byť vymrštené alebo by sa mohli zamotat’ do strunovej hlavy alebo noža.
■ Nedotýkajte sa priestoru okolo výfuku alebo valca výrobku, tieto časti sa počas prevádzky silne zahrievajú.
■ Pred izvajanjem prilagoditev vedno zaustavite motor in počakajte, da se ohladi.
Slovensko (Prevod originalnih navodil)
Než začnete toto zariadenie používať, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. med uporabo občasno preverite pritrjenost in se tako izognite morebitnim poškodbam.
NAMESTITEV ROČICE
Glejte sliko 2.
Než začnete toto zariadenie používať, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. med uporabo občasno preverite pritrjenost in se tako izognite morebitnim poškodbam.
QPOZORILO
Než začnete toto zariadenie používat, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. med uporabo občasno preverite pritrjenost in se tako izognite morebitnim poškodbam.
QPOZORILO

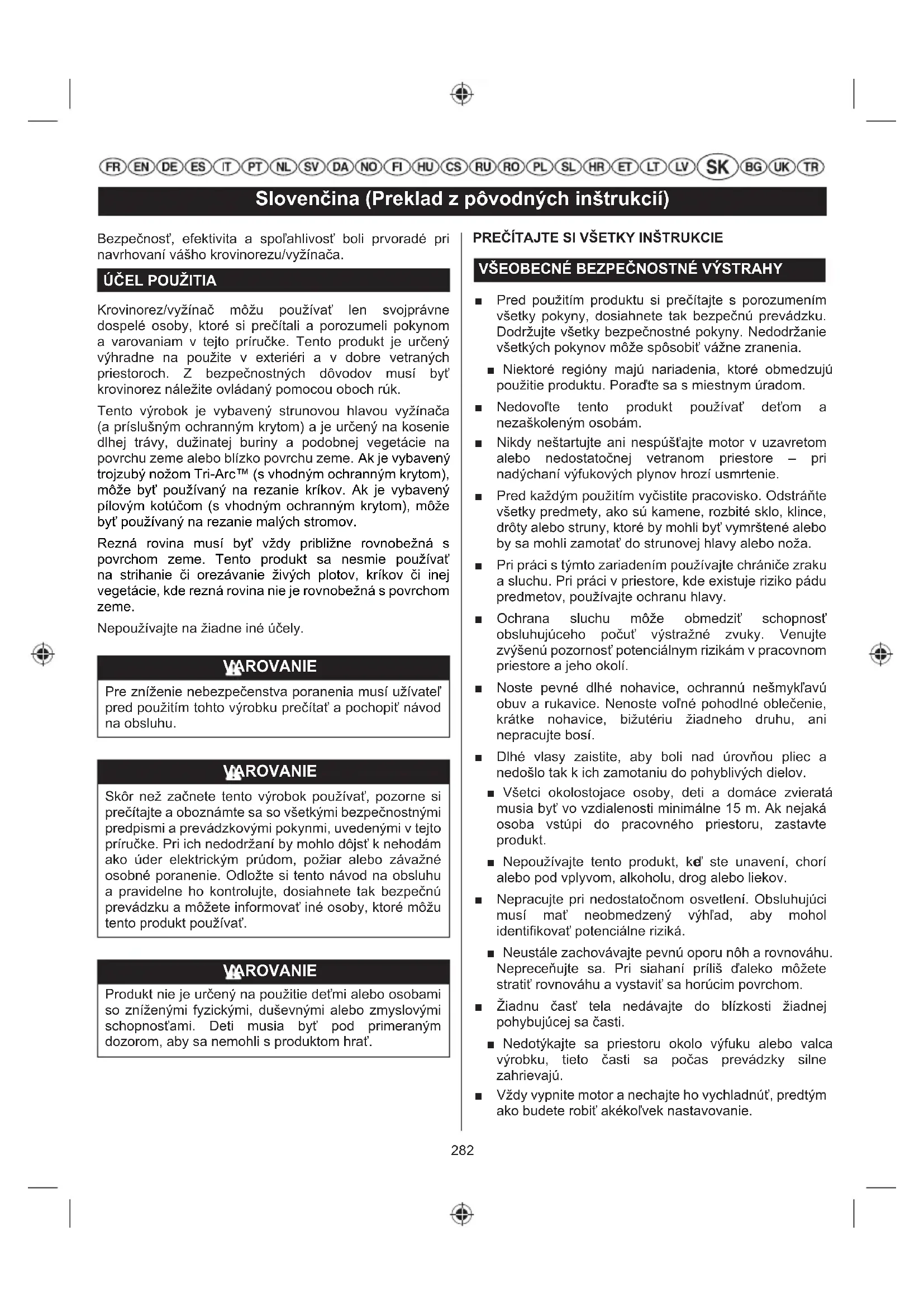

Slovenčina (Preklad z pôvodných inštrukcií)
Bezpečnost', efektivita a spoľahlivost' boli prvoradé pri navrhovaní vášho krovinorezu/vyžínača.
ÚČEL POUŽITIA
Krovinorez/vyžínač môžu používať len svojprávne dospelé osoby, ktoré si prečítali a porozumeli pokynom a varovaniam v tejto príručke. Tento produkt je určený výhradne na použite v exteriéri a v dobre vetraných priestoroch. Z bezpečnostných dôvodov musí byt krovinorez náležite ovládaný pomocou oboch rúk.
Tento výrobok je vybavený strunovou hlavou vyžínača (a príslušným ochranným krytom) a je určený na kosenie dlhej trávy, dužinatej buriny a podobnej vegetácie na povrchu zeme alebo blízko povrchu zeme. Ak je vybavený trojzubý nožom Tri-Arc™ (s vhodným ochranným krytom), môže byť používaný na rezanie kríkov. Ak je vybavený pílovým kotúčom (s vhodným ochranným krytom), môže byť používaný na rezanie malých stromov.
Rezná rovina musí byt' vždy približne rovnobežná s povrchom zeme. Tento produkt sa nesmie používat' na strihanie či orezávanie živých plotov, kríkov či inej vegetácie, kde rezná rovina nie je rovnobežná s povrchom zeme.
Nepoužívajte na žiadne iné účely.
VAROVANIE
Skôr než začnete tento výrobok používať, pozorne si prečítajte a oboznámte sa so všetkými bezpečnostnými predpismi a prevádzkovými pokynmi, uvedenými v tejto príručke. Pri ich nedodržaní by mohlo dôjst' k nehodám ako úder elektrickým prúdom, požiar alebo závažné osobné poranenie. Odložte si tento návod na obsluhu a pravidelne ho kontrolujte, dosiahnete tak bezpečnú prevádzku a môžete informovať iné osoby, ktoré môžu tento produkt používať.
VAROVANIE
Produkt nie je určený na použitie det'mi alebo osobami so zníženými fyzickými, duševnými alebo zmyslovými schopnosťami. Deti musia byt pod primeraným dozorom, aby sa nemohli s produktom hrat.
PREČÍTAJTE SI VŠETKY INŠTRUKCIE
VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY
■ Pred použitím produktu si prečítajte s porozumením všetky pokyny, dosiahnete tak bezpečnú prevádzku. Dodržujte všetky bezpečnostné pokyny. Nedodržanie všetkých pokynov môže spôsobit vážne zranenia.
■ Niektoré regióny majú nariadenia, ktoré obmedzujú použitie produktu. Porad'te sa s miestnym úradom.
■ Nedovol'te tento produkt používat' det'om a nezaškoleným osobám.
- Nikdy neštartujte ani nespúšťajte motor v uzavretom alebo nedostatočnej vetranom priestore – pri nadýchaní výfukových plynov hrozí usmrtenie.
■ Pred každým použitím vyčistite pracovisko. Odstráňte všetky predmety, ako sú kamene, rozbité sklo, klince, drôty alebo struny, ktoré by mohli byť vymrštené alebo by sa mohli zamotat’ do strunovej hlavy alebo noža.
- Pri práci s týmto zariadením používajte chrániče zraku a sluchu. Pri práci v priestore, kde existuje riziko pádu predmetov, používajte ochranu hlavy.
■ Ochrana sluchu môže obmedziť schopnosť obsluhujúceho počut’ výstražné zvuky. Venujte zvýšenú pozornosť potenciálnym rizikám v pracovnom priestore a jeho okolí.
■ Noste pevné dlhé nohavice, ochrannú nešmykl'avú obuv a rukavice. Nenoste volné pohodlné oblečenie, krátke nohavice, bižutériu žiadneho druhu, ani nepracujte bosí.
■ Dlhé vlasy zaistite, aby boli nad úrovňou pliec a nedošlo tak k ich zamotaniu do pohyblivých dielov.
■ Všetci okolostojace osoby, deti a domáce zvieratá musia byť vo vzdialenosti minimálne 15 m. Ak nejaká osoba vstúpi do pracovného priestoru, zastavte produkt.
■ Nepoužívajte tento produkt, ke' ste unavení, chorí alebo pod vplyvom, alkoholu, drog alebo liekov.
■ Nepracujte pri nedostatočnom osvetlení. Obsluhujúci musí mat' neobmedzený výhl'ad, aby mohol identifikovat' potenciálne riziká.
■ Neustále zachovávajte pevnú oporu nôh a rovnováhu. Nepreceňujte sa. Pri siahaní príliš d'aleko môžete stratit' rovnováhu a vystaviť sa horúcim povrchom.
- Žiadnu čast' tela nedávajte do blízkosti žiadnej pohybujúcej sa časti.
■ Nedotýkajte sa priestoru okolo výfuku alebo valca výrobku, tieto časti sa počas prevádzky silne zahrievajú.
■ Vždy vypnite motor a nechajte ho vychladnút, predtým ako budete robit' akékol'vek nastavovanie.
Slovenčina (Preklad z pôvodných inštrukcií)
■ Pri miešaním paliva alebo plnení palivovej nádrže nefajčite.
■ Palivo miešajte a skladujte v nádobe určenej na palivo.
■ Palivo miešajte vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Akýkolvek rozliaty benzín ihned' utrite. Pred spustením motora sa presuňte 9 m (30 stôp) od miesta na doplňanie paliva.
■ Pred doplnením paliva zastavte motor a výrobok nechajte vychladnút.
■ Pred prevozom v automobile nechajte motor vychladnút, vyprázdnite palivovú nádrž a zaistite zariadenie pred posunutím.
■ Pred nasledujúcimi krokmi vždy zastavte motor a skontrolujte, či sa všetky pohybujúce úplne zastavili:
- servis
- ponechanie produktu bez dozoru
- č istenie vášho výrobku
• výmena príslušenstva
• uvolňujúca blokovanie
- skontrolujte akékoľvek poškodenie po zásahu objektom
- skontrolujte akékol'vek poškodenie, ak produkt začne neštandardne vibrovať
• vykonávanie údržby
• odmontovanie noža
- inštalácia noža
VAROVANIE
Nikdy nepoužívajte rezné prostriedky alebo zariadenia, nie sú špecifikované firmou Ryobi. Vzt'ahuje sa to aj používanie kovových otočných viackusových reťazí a cepových čepelí. O týchto nástrojoch je známe, že počas prevádzky e dochádza k ich zničeniu a predstavujú tak vysoké riziko vážneho zranenia operátora alebo okoloidúcich.
VAROVANIE
Kontrola po páde či iných nárazoch: Dôkladne skontrolujte produkt a zistite na čnom prípadné poruchy, či poškodenia. Akýkol'vek poškodený diel sa musí náležite opravit alebo vymenit v autorizovanom servisnom centre.
BEZPEČNOSTNÉ VÝSTRAHY PRE VYŽÍNAČ
■ Ak je hlava s vláknom prasknutá, vyštrbená alebo inak poškodená, vymeňte ju. Uistite sa, že strunová hlava je správne nainštalovaná a bezpečne pripevnená. V opačnom prípade môže dôjst' k vážnemu poraneniu.
■ Nepoužívajte na mokrej tráve.
■ Pri používaní produktu nekráčajte dozadu.
■ Chod'te krokom, nikdy nebežte.
■ Malý nôž, vsadený do ochranného krytu rezného zariadenia, slúži na orezávanie vysúvacieho vlákna na správnu dížku, na bezpečnú a optimálnu prevádzku. Je vel'mi ostrý; nedotýkajte sa ho, najmä pri čistení výrobku.
■ Vždy skontrolujte, či vetracie otvory nie sú upchaté úlomkami.
Pred použitím a po každom náraze skontrolujte, či nie sú nejaké diely poškodené. Skontrolujte rezacie zariadenia, či nevykazujú známky prasknutia alebo iného poškodenia. Chybný spínač či akýkolvek iný diel, ktorý je poškodený, je potrebné náležite opravit alebo vymenit' v autorizovanom servisnom zariadení.
■ Skontrolujte, či je nástavec s hlavou správne namontovaný a bezpečne upnutý.
■ Uistite sa, že všetky kryty, deflektory, rukoväte, skrutky a spojovacie prvky sú správne a bezpečne pripevnené.
- Izdelka na noben način ne spreminjajte. Toto môže zvýšit' riziko vášho poranenia alebo poranenia iných osôb.
- Pri výmene struny v reznej hlave používajte náhradnú strunu iba od výrobcu. Nepoužívajte žiadne iné rezné nástavce.
■ Nikdy nepoužívajte výrobok bez krytu rezného zariadenia nasadeného na svojom mieste a v dobrom stave.
■ Pri zastrihávaní držte pevne obidve rukoväte. Držte strunovú pásu pod úrovňou pásu. Nikdy nestrihajte, ked' sa hlava s vláknom nachádza viac ako 76 cm nad zemou.
BEZPEČNOSTNÉ VÝSTRAHY PRE KROVINOREZ
■ Okrem vyššie uvedených pravidiel, pri používaní výrobku v režime krovinorezu, sú platné tieto dodatočné pokyny.
■ Používajte vysoko odolné pracovné rukavice pri inštalácii alebo demontovaní nožov, ktoré majú ostré hrany.
■ Ne pokúšajte sa dotýkat' rotujúceho ostria, ani ho zastavit'.
■ Pohybujúci sa nôž môže spôsobit' vážne zranenie. Pevne obidvomi rukami udržujte kontrolu nad výrobkom, až kým sa nôž úplne neprestane otáčat'.
■ Vymeňte ostrie, ktoré bolo poškodené. Pred každý, použitím vždy skontrolujte, či je ostrie namontované správne a bezpečne utiahnuté.
■ Pri výmene používajte náhradný trojzubý nôž Tri-Arc™ alebo pílový kotúč iba od výrobcu. Nepoužívajte žiadne iné rezné nástavce.
Slovenčina (Preklad z pôvodných inštrukcií)
■ Nikdy nerežte materiál s priemerom nad 13 mm s ostrím Tri-Arc a nad 40 mm s pílovým ostrím.
■ Váš výrobok je vybavený popruhom. Starostlivo nastavte popruhy na pohodlné nosenie a rozloženie hmotnosti výrobku na vašej l'avej strane.
■ Oboznámte sa s činnosťou mechanizmu rýchleho uvoľnenia a vyskúšajte si jeho používanie predtým, ako začnete používať zariadenie. Jeho správne použitie môže zabránit vážnemu poraneniu v prípade ohrozenia. Nikdy nenoste na postroji d’alší odev ani nijako inak neobmedzujte prístup k mechanizmu rýchleho uvoľnenia.
- Pred skladovaním zariadenia alebo počas prepravy zakryte ostrie ochranným krytom ostria. Pred použitím zariadenia vždy odstráňte ochranný kryt ostria. Pokial' ochranný kryt ostria neodstránite, mohlo by dôjst' k jeho vymršteniu, ako sa ostrie začne otáčat'.
- Pri použití ostria s produktom budte mimoriadne opatrní. Zachytenie ostria je reakcia, ktorá nastane, ked' sa rotujúce ostrie dostane do kontaktu a čímkol'vek, čo nedokáže prerezať. Tento kontakt môže spôsobit' zastavenie ostria na okamih a následné šklbnutie zariadenie smerom od zasiahnutého predmetu. Táto reakcia môže byť dostatočne prudká, aby spôsobila stratu kontroly obsluhujúcej osoby nad zariadením. Ak sa ostrie zachytí, zapadne alebo zovrie, môže bez výstrahy dôjst' k jeho posoteniu. K tomu pravdepodobnejšie dôjde na miestach, kde je t'ažké vidiet' práve rezaný materiál.
- Ak chcete rezat'lahko a bezpečne, pristupujte k rezanej burine sprava dol'ava. V prípade neočakávaného kontaktu s nejakým predmetom alebo dreveným přom tak môžete minimalizovat' reakciu pri zachytení ostria. Na ovládanie tohto produktu sa neustále musia používať obe ruky.
ZVYŠKOVÉ RIZIKÁ:
Aj ked' sa nástroj používa podľa predpisu, nie je možné eliminovat' určité zvyškové rizikové faktory. Pri použití vznikajú nasledujúce riziká a obsluhujúca osoba musí venovat' zvláštnu pozornosť, aby nedošlo k nasledovnému:
■ Kontakt s rezacími zariadeniami.
- Uistite sa, že v čase, keď sa výrobok nepoužíva, má nasadený chránič nožov. Ruky a nohy nikdy nedávajte do blízkosti ostrí.
■ Zranenie spôsobené vibráciami.
- Vždy používajte vhodný nástroj pre danú úlohu, používajte určené rukováte a obmedzte pracovný čas a mieru rizika.
■ Poškodenie sluchu v dôsledku vystaveniu hluku.
– Používajte ochranu sluchu a obmedzte expozíciu.
■ Poranenie zraku následkom odletujúcej sutiny.
– Neustále používajte ochranu zraku.
■ Nebezpečenstvo padajúcich predmetov
- Pri práci v priestore, kde existuje riziko pádu predmetov, používajte ochranu hlavy.
Pri použití krovinorezu sa môže vyskytnúť spätný ráz. Zabezpečte riadne ovládanie oboma rukami na určených rukovätiach. Prečítajte si a dodržiavajte pokyny v tejto príručke na pomoc zníženia rizika vzniku spätného rázu.
OBMEDZENIE RIZIKA
Boli hlásené prípady, kedy vibrácie z ručných nástrojov u niektorých osób prispeli k stavu nazývanému Raynaudov syndróm. K symptómom patria: třpnutie, znecitlivenie a blednutie prstov, zvyčajne zjavné po vystaveniu zime. Je známe, že k vývoju týchto symptómov prispievajú: dedičné faktory, vystavovanie zime a vlhkosti, diéta, fajčenie a pracovné návyky. Opatrenia, ktoré môže vykonať obsluhujúca osoba na možné zníženie účinkov vibrácií:
V studenom počasí udržiavajte svoje telo v teple. Pri práci s produktom noste rukavice, aby ste mali ruky a zápästia v teple. Boli hlásené prípady, kedy hlavným faktorom prispievajúcim k Raynaudovmu syndrómu bolo studené počasie.
■ Po každom určitom časovom úseku prevádzky cvičte, aby ste zlepšili krvný obeh.
■ Pred spustením skontrolujte, či je nástroj správne umiestnený v určenej pracovnej polohe.
■ Obmedzte počet vystavení za deň. Počas práce si doprajte časté prestávky.
Ak zistíte ktorýkol'vek zo symptómov tohto stavu, okamžite prerušte používanie zariadenia, navštívte svojho lekára a povedzte mu o symptómoch.
VAROVANIE
Pri dlhodobom alebo zvýšenom používaní môže dôjsť k zraneniam. Pri používaní nástroja príliš dlhé obdobia si vždy doprajte pravidelné prestávky.
PREPRAVA A SKLADOVANIE
■ Pred uskladnením alebo prepravou zastavte produkt a nechajte ho vychladnút'.
■ Odstráňte zo zariadenia všetky cudzie materiály.
■ Ak je rezný nôž namontovaný, nasad'te naň chránič noža.
■ Vylejte palivo z nádrže do kanistra alebo do inej nádoby, určenej na uchovávanie benzínu. Nezabudnite na správnu výmenu a dotiahnutie palivovej krytky.
■ Nechajte motor bežat', kým sa sám nezastaví. Tým sa
Slovenčina (Preklad z pôvodných inštrukcií)
z nádrže odčerpá všetko palivo a odstránia sa zvyšky, ktoré by sa mohli usadit' v palivovom systéme.
- Odložte ho na suché a dobre vetrané miesto, na ktoré nemajú prístup deti. Náradie neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií. Neskladujte v exteriéri.
- Pri preprave zaistite produkt pred pohybom alebo pádom, aby nedošlo k poraneniu osôb alebo poškodeniu produktu.
■ Zariadenie nikdy neprenášajte ani neprevážajte, kým je spustené.
■ Oboznámte sa so všetkými vládnymi a miestnymi predpismi týkajúcimi sa bezpečného skladovania a manipulácie s palivom. Zvyšné palivo môžete použit' pre iné náradie poháňané dvojtaktným motorom.
KRÁTKODOBO
■ Zastavte motor a nechajte ho vychladnút, predtým ako ho uskladníte.
■ Odstráňte zo zariadenia všetky cudzie materiály.
- Odložte ho na suché a dobre vetrané miesto, na ktoré nemajú prístup deti.
Náradie neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií.
■ Neskladujte v exteriéri.
SYMBOLY
Na tomto zariadení môžu byt použité niektoré z nasledujúcich symbolov. Preštudujte si ich a naučte sa ich význam. Nesprávna interpretácia týchto symbolov vám umožní pracovať so zariadením lepšie a bezpečnejšie.
| Výstražná značka | |
| Aby nedošlo k vážnemu poraneniu, nepoužívajte zariadenie, pokial' ste si predtým dôkladne s porozumením neprečítali tento návod na obsluhu. | |
| Pozor na vymrštené alebo odletujúce objekty. Všetky okolostojace osoby (najmä deti a domáce zvieratá) musia stát' minimálne 15 m od pracoviska. | |
| Toto zariadenie nie je určené na použitie s typmi ostria s ozubením. | |
| Smer otáčania a maximálna rýchlost' hriadeľa pre rezný nástavec. |
 | Pri používaní tohto produktu používajte nešmykl'avú obuv. |
 | Používajte protišmykové odolné rukavice. |
 | Pozor na odmrštenie noža |
 | Používajte chrániče zraku, sluchu a hlavy. |
 | Na zníženie rizika poranenia alebo poškodenia sa vyhýbajte kontaktu s horúcim povrchom. |
 | Ruky nedávajte do blízkosti ostrí. |
 | Udržujte ruky v bezpečnej vzdialenosti od pilového kotúča. |
 | Pozor horúci povrch |
 | Používajte len bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 91 [(R + M)/2] a viac. |
 | Pre vzduchom chladené motory použite olej pre 2-taktné motory. |
 | Palivo miešajte dôkladne a rovnako aj pred každým jeho doplňaním. |
 | Vyhovuje všetkým regulačným normám v krajine EÚ, v ktorej bol výrobok zakúpený. |
 | Euroázijská značka zhody |
 | Ukrajinské označenie zhody |
 | Nôž Tri-ArcTM |
 | Spínač zapaľovania: O = Stop, I = Beh |
 | Stlačte 10-krát GUMOVÝ BALÓNIK . |
Slovenčina (Preklad z pôvodných inštrukcií)
 | Zatiahnite za štartovaciu rukovät' na naštartovanie motora. |
 | Spustite stlačením regulačného spínača. |
 | Ručné spustenie studeného motora |
 | Ručné spustenie teplého motora |
 | Spustenie studeného motora pomocou elektrického štartéra |
 | Spustenie teplého motora pomocou elektrického štartéra |
 | Smer otáčania rukoväte |
 | Garantovaná hladina akustického výkonu je 112 dB. |
 | Páčka sýtiča v zatvorenej polohe |
| [8GDS] | Páčka sýtiča v otvorenej polohe |
 | Tahat'Výložka rýchleho uvoľnenia |
 | Symbol priameho hriadeľa: Pri inštalácii cievky lanka na rezné zariadenia, musí operátor vidieť tento symbol. |
 | Zamknuté |
 | Odomknuté |
 | Zastavte zariadenie. |
OPIS
- Elektrická hlavica
- Vešiak popruhu
- Bicyklová rukovät'
- Hriadel
- Kryt sečného príslušenstva
- Nôž Tri-Arc™
-
Hlava strunovej kosačky ReelEasy™
-
Blokovacie tlačidlo bicyklovej rukoväte
- Výložka rýchleho uvol'nenia
- Západka
- Montážna konzola
- Skrutka
- Kl'úč
- Imbusový klúč (5 mm)
- Otvor v skrini pohonu
- Otvor v podložke hornej príruby
- Podložka hornej príruby
- Podložka noža
- Misková podložka
- Prevodová hlava
- Klúč
- Konektor pohonu
- Skrinka hlavy s vláknom
- Pružina
- Hriadel' pohonu
- Cievka
- Tlačidlo
- Kryt hlavy s vláknom
- Najlepší priestor strihania
- Nebezpečný priestor strihania
- Smer otáčania rezného zariadenia
- Spínač zapalovania
- Plynová páčka
- Zámok škrtiacej klapky
- Zaistenie škrtiacej klapky
- Gumový balónik
- Páčka sýtiča
- Chranič trojzubového noža Tri-Arc™
- Otočný gombík vzduchového filtra
- Kryt vzduchového fi ltra
- Filter
- Postroj
- Pílový kotúč
- Ochranný kryt pílového kotúča
- Chránič pílového kotúča
- Otvor hriadel'a na motore
- Matica noža
- Odchyl'ovač trávy
- Chranič čepele
- Skrutka krytu
- Bit štartéra
- Elektrický štartér
- F/R tlačidlo
- Hriadel' štartéra
- Tlačidlo vypínača
Slovenčina (Preklad z pôvodných inštrukcií)
MONTÁŽ
ROZBAL'OVANIE
■ Opatrne vyberte nástroj a všetko príslušenstvo zo škatule. Skontrolujte, či sa v balení nachádzajú všetky položky uvedené v zásielkovom zozname.
■ Dôkladne skontrolujte zariadenie, či počas prepravy nedošlo k žiadnemu porušeniu alebo poškodeniu.
■ Baliaci materiál nevyhadzujte, kým produkt dôkladne neskontrolujete a úspešne nevyskúšate.
ZÁSIELKOVÝ ZOZNAM
■ (krovinorez/strunová kosačka)
■ Hlava strunovej kosačky ReelEasy™
■ Kryt sečného príslušenstva
■ Nôž Tri-Arc™
■ Postroj
■ Návod na obsluhu
■ Motorový olej
■ Kombinovaný klúč
■ Klúč
■ Imbusový klúč (5 mm)
■ Imbusový klúč (4 mm)
■ Pílový kotúč
■ Ochranný kryt pílového kotúča
VAROVANIE
Ak nejaké predmety chýbajú alebo sú viditel'ne poškodené, nepracujte s týmto strojom, kým sa súčasti nevymenia. Pri nerešpektovaní tejto výstrahy by mohlo dôjst' k vážnemu poraneniu osób.
VAROVANIE
Nepokúšajte sa modifikovat produkt, alebo vytvorit príslušenstvo, ktoré nie je odporučené pre použitie s týmto produktom. Akékol'vek úpravy alebo prestavby môžu mat za následok nebezpečné podmienky vedúce k vážnym osobným poraneniam.
VAROVANIE
Nikdy nenasadzujte ani neupravujte žiadny nástavec, kým je elektrická hlavica spustená. Ak nezastavíte motor, môže dôjst'k závažnému osobnému poraneniu.
VAROVANIE
Než začnete toto zariadenie používať, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. počas používania pravidelne kontrolujte jeho utesnenie, aby nedošlo k vážnemu poraneniu.
NASTAVENIE RUKOVÄTE
Pozrite si obrázok 2.
- Uvoľnite blokovacie tlačidlo bicyklovej rukoväte.
- Nadvihnite a otočte rukovát' do požadovanej polohy. Uistite sa, že nastavovacie šípky sú zarovnané.
- Dotiahnite blokovacie tlačidlo bicyklovej rukoväte.
POZNÁMKA: Výrobok obsahuje vstavaný mikrospínač, ktorý dezaktivuje motor, ak poistný gombík na rukoväti nie je úplne utiahnutý a zarovnávacie šípky nie sú správne zarovnané.
VAROVANIE
Pravidelne kontrolujte blokovacie tlačidlo bicyklovej rukoväte na tesnosť, aby sa zabránilo vážnemu zraneniu.
PRIPOJENIE POPRUHU
Pozrite si obrázok 3.
- Pripojte západku na popruhu k nosnému držiaku.
- Nosný držiak popruhu upravte do pohodlnej a vyváženej polohy, kde bude sečné alebo rezné príslušenstvo zavesené 100 až 300 mm nad povrchom zeme.
POZNÁMKA: Na rýchle uvoľnenie výrobku z popruhu, prudko zatiahnite za výložku rýchleho uvoľnenia.
INŠTALÁCIA OCHRANNÉHO KRYTU REZNÉHO ZARIADENIA
Pozrite si obrázok 4.
- Pripojte kryt rezného zariadenia k montážnemu držiaku a nastavte otvory skrutiek na kryte rezného zariadenia na skrutky na montážnom držiaku.
- Skrutky utiahnite.
VAROVANIE
Pri použivaní hlavy strunovej kosačky ReelEasy™ je nutné na kryt noža namontovat' deflektor na trávu. Pozrite si obrázok 24. Pri použití ostria Tri-Arc™ je potrebné demontovat' odchyľovač trávy z krytu ostria. Pozrite si obrázok 23.
Slovenčina (Preklad z pôvodných inštrukcií)
VAROVANIE
Pri používaní pílového kotúča musí k montážnemu držiaku pripevnený ochranný kryt pílového kotúča.
INŠTALÁCIA HLAVY STRUNOVEJ KOSAČKY REELEASY™
Pozrite si obrázok 5.
- Zastavte motor.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Otočte maticu noža v smere hodinových ručičiek.
- Z prevodového hriadel'a demontujte maticu noža, podložku noža a tanierovú podložku.
- Stlačením západiek na oboch stranách otvorte hlavu strunovej kosačky ReelEasy™. Obsah hlavy drôtového orezávača je pritlačený pružinou, takže keď stláčate západky, držte druhú ruku nad krytom hlavy drôtového orezávača.
- Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a cievku na drôt.
- Nainštalujte nástavec pohonu a plášť strunovej hlavy na hriadel' pohonu. Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klůča otočte nástavec pohonu proti smeru pohybu hodinových ručičiek a dôkladne utiahnite.
- V prípade rovnej tyče s hlavou strunovej kosačky ReelEasy™ je potrebné cievku umiestnit' tak, aby bola na so strunou viditel'ná.
- Znova nasadte pružinové tlačidlo – vložte hod ho do stredu cievky na drôt.
- Nasadte kryt hlavy strunovej kosačky, pričom zarovnajte západky s otvormi na hlave strunovej kosačky. Stlačte k sebe kryt a hlavu strunovej kosačky, až kým obe západky správne nezapadnú do otvorov.
- Nainštalujte žacie lanko. Ďalšie informácie nájdete v časti "Výmena pružiny", uvedenej d'alej v tejto príručke.
VAROVANIE
Aby ste znížili riziko osobných poranení, pred vykonávaním akýchkol'vek úprav, napr. pri výmene sečných hláv, vždy zastavte motor.
ZMENA STRUNOVEJ KOSAČKY NA KROVINOREZ (NÔŽ TRI-ARC™)
Demontáž hlavy strunovej kosačky ReelEasy™
Pozrite si obrázok 6.
- Zastavte motor.
- Stlačením západiek na oboch stranách otvorte hlavu strunovej kosačky ReelEasy™. Obsah hlavy drôtového orezávača je pritlačený pružinou, takže keď
- Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a cievku na drôt.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klůča otočte nástavec pohonu v smere pohybu hodinových ručičiek a demontujte ho.
- Z hornej časti pohonu demontujte nástavec pohonu a plášť strunovej hlavy z hriadel’a pohonu.
POZNÁMKA: Demontované diely odložte spoločne na neskoršie použitie.
- Defl ektor na trávu demontujte z krytu noža.
VAROVANIE
Pri použití ostria Tri-Arc™ je potrebné demontovať odchyľovač trávy z krytu ostria. Pozrite si obrázok 23.
Inštalácia noža Tri-Arc™
Pozrite si obrázok 6.
VAROVANIE
Než začnete toto zariadenie používať, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. počas používania pravidelne kontrolujte jeho utesnenie, aby nedošlo k vážnemu poraneniu.
VAROVANIE
Všimnite si, že matica noža je nylonová a smie sa použit' len na jednorazovú montáz. Nylonovú maticu opakovane nepoužívajte. Pri inštalácii/opätovnej inštalácii použite novú nylonovú maticu. Nedodržanie všetkých pokynov môže spôsobit' vážne zranenia.
Aby sa znížilo riziko vážneho poranenia, vždy majte na noži nasadený chránič noža. Chránič otočnej pily odložte iba počas rezania.
- Vycentrujte ostrie na hornej prírube tak, aby ostrie dosadlo na doraz. Nainštalujte tanierovú podložku a uistite sa, že dobre dosadá na hriadel pohonu. Nainštalujte podložku noža s vyvýšeným stredom v smere od čepele.
- Nainštalujte maticu noža.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klůča otočte maticu noža proti smeru pohybu hodinových ručičiek a utiahnite (20 Nm).
Slovenčina (Preklad z pôvodných inštrukcií)
ZMENA Z KROVINOREZU (NÔŽ TRI-ARC™) NA STRUNOVÚ KOSAČKU
Odmontovanie trojzubého noža Tri-Arc™
Pozrite si obrázok 7.
- Zastavte motor.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Otočte maticu noža v smere hodinových ručičiek.
- Demontujte maticu noža, podložku noža, tanierovú podložku a nôž a odložte ich na neskoršie použitie.
- Pripojte defl ektor na trávu k ochrannému krytu noža zasunutím dvoch poistných západiek do dvoch drážok; dotiahnite skrutku.
POZNÁMKA: Demontované diely odložte spoločne na neskoršie použitie.
Inštalácia hlavy strunovej kosačky ReelEasy™
Pozrite si obrázok 7.
- Nainštalujte nástavec pohonu a plášť strunovej hlavy na hriadel' pohonu. Vložte imbusový klúč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klúča otočte nástavec pohonu proti smeru pohybu hodinových ručičiek a dôkladne utiahnite.
- Znovu nainštalujte cievku. V prípade rovnej tyče s hlavou strunovej kosačky ReelEasy™ je potrebné cievku umiestnit tak, aby bola na so strunou viditelná.
- Znova nasadte pružinové tlačidlo – vložte hod ho do stredu cievky na drôt.
- Nasad'te kryt hlavy strunovej kosačky, pričom zarovnajte západky s otvormi na hlave strunovej kosačky. Stlačte k sebe kryt a hlavu strunovej kosačky, až kým obe západky správne nezapadnú do otvorov.
- Nainštalujte žacie lanko. ďalšie informácie nájdete časti "Výmena pružiny", uvedenej d'alej v tejto príručke.
- Defl ektor na trávu nainštalujte na kryt noža.
VAROVANIE
Pri použivaní hlavy strunovej kosačky ReelEasy™ je nutné na kryt noža namontovať deflektor na trávu. Pozrite si obrázok 24.
Zmena strunovej kosačky na krovinorez (pílový kotúč)
Odmontovanie ochranného krytu rezného zariadenia
Pozrite si obrázok 8.
- Zastavte motor.
- Odmontujte ochranný kryt rezného zariadenia z montážneho držiaka.
Demontáž hlavy strunovej kosačky ReelEasy™
Pozrite si obrázok 8.
- Stlačením západiek na oboch stranách otvorte hlavu strunovej kosačky ReelEasy™. Obsah hlavy drôtového orezávača je pritlačený pružinou, także keď stláčate západky, držte druhú ruku nad krytom hlavy drôtového orezávača.
- Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a cievku na drôt.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klůča otočte nástavec pohonu v smere pohybu hodinových ručičiek a demontujte ho.
- Z hornej časti pohonu demontujte nástavec pohonu a plášť strunovej hlavy z hriadel’a pohonu.
POZNÁMKA: Demontované diely odložte spoločne na neskoršie použitie.
Inštalácia ochranné krytu pílového kotúča
Pozrite si obrázok 8.
- Na montážnu konzolu namontujte kryt pílového kotúča a zarovnajte skrutkové otvory na kryte pílového kotúča so skrutkami na montážnej konzole.
- Bezpečne dotiahnite skrutky.
VAROVANIE
Pri používaní pílového kotúča musí k montážnemu držiaku pripevnený ochranný kryt pílového kotúča.
Inštalácia pílového kotúča
Pozrite si obrázok 8.
VAROVANIE
Než začnete toto zariadenie používať, skontrolujte, či sú všetky otočné gombíky a spony úplne dotiahnuté. počas používania pravidelne kontrolujte jeho utesnenie, aby nedošlo k vážnemu poraneniu.
VAROVANIE
Všimnite si, že matica noža je nylonová a smie sa použit' len na jednorazovú montáz. Nylonovú maticu opakovane nepoužívajte. Pri inštalácii/opätovnej inštalácii použite novú nylonovú maticu. Nedodržanie všetkých pokynov môže spôsobit' vážne zranenia.
Aby sa znížilo riziko vážneho poranenia, vždy majte na noži nasadený chránič noža. Chránič otočnej píly odložte iba počas rezania.
- Vycentrujte nôž na podložke hornej príruby a uistite sa,
Slovenčina (Preklad z pôvodných inštrukcií)
že je nasadený rovno. Nainštalujte tanierovú podložku a uistite sa, že dobre dosadá na hriadel pohonu. Nainštalujte podložku pilového kotúča s vyvýšeným stredom v smere od čepele.
Uistite sa, že pílový kotúč je v správnej polohe. Pri inštalácii pílového kotúča, potlač na pílovom kotúči je vždy navrchu hore, smerom ku krytu pílového kotúča.
ZMENA Z KROVINOREZU (PÍLOVÝ KOTÚČ) NA STRUNOVÚ KOSAČKU
Odmontovanie pilového kotúča a ochranného krytu pilového kotúča
Pozrite si obrázok 9.
- Zastavte motor.
- Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Odstráňte otáčaním maticovej skrutky v smere pohybu hodinových ručičiek.
- Demontujte maticu noža, podložku noža, tanierovú podložku, pílový kotúč a kryt pílového kotúča a odložte ich na neskoršie použitie.
POZNÁMKA: Demontované diely odložte spoločne na neskoršie použitie.
Inštalácia hlavy strunovej kosačky ReelEasy™
Pozrite si obrázok 9.
- Nainštalujte nástavec pohonu a plášť strunovej hlavy na hriadel' pohonu. Vložte imbusový klůč cez otvor v podložke hornej príruby a otvor v hornej časti pohonu. Pomocou klůča otočte nástavec pohonu proti smeru pohybu hodinových ručičiek a dôkladne utiahnite.
- Znovu nainštalujte cievku. V prípade rovnej tyče s hlavou strunovej kosačky ReelEasy™ je potrebné cievku umiestnit tak, aby bola na so strunou viditel'na.
- Znova nasadte pružinové tlačidlo – vložte hod ho do stredu cievky na drôt.
- Nasadte kryt hlavy strunovej kosačky, pričom zarovnajte západky s otvormi na hlave strunovej kosačky. Stlačte k sebe kryt a hlavu strunovej kosačky, až kým obe západky správne nezapadnú do otvorov.
- Nainštalujte žacie lanko. Ďalšie informácie nájdete v časti "Výmena pružiny", uvedenej d'alej v tejto príručke.
Inštalácia ochranného krytu rezného zariadenia
Pozrite si obrázok 9.
- Pripojte kryt rezného zariadenia k montážnemu držiaku a nastavte otvory skrutiek na kryte rezného zariadenia na skrutky na montážnom držiaku.
- Bezpečne dotiahnite skrutky.
VAROVANIE
Pri používaní hlavy strunovej kosačky ReelEasy™ a noža Tri-Arc™ musí byť kryt sečného príslušenstva namontovaný na montážnu konzolu.
VAROVANIE
Pri používaní pílového kotúča musí k montážnemu držiaku pripevnený ochranný kryt pílového kotúča.
PREVÁDZKA
PALIVO A PLNENIE PALIVOVEJ NÁDRŽE
Bezpečná manipulácia s palivom
- Pri manipulácii s palivom bud'te vždy opatrní. Palivo je veľmi horľavá látka.
- Palivo dolievajte vždy vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Nevdychujte výpary paliva. Nefajčite.
■ Vyvarujte sa priameho kontaktu s benzínom alebo olejom.
■ Dávajte pozor, aby nedošlo k vystreknutiu benzínu alebo oleja do očí. Pri vniknutí benzínu alebo oleja do očí si ich ihned' dôkladne vypláchnite čistou vodou. Ak je očná sliznica podráždená, ihned' vyhl'adajte lekára.
■ Vyliaty benzín hned' vyčistite.
PALIVOVÁ ZMES
■ Tento výrobok je vybavený dvojtaktným motorom, ktorý na svoju prevádzku potrebuje zmes benzínu a syntetického oleja pre dvojtaktné motory. Zmiešajte bezolovnatý benzín a syntetický olej pre dvojtaktné motory v čistej nádobe, ktorá zodpovedá bezpečnostným predpisom.
■ Tento motor používa bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 91 ([R + M]/2) a viac.
■ Nepoužívajte žiadne vopred pripravené zmesi benzínu s olejom, ktoré sa predávajú na benzínových čerpacích staniciach.
■ Používajte len syntetický olej pre dvojtaktné motory. Nepoužívajte automobilové mazivá, alebo dvojtaktné pomocné mazivá.
Slovenčina (Preklad z pôvodných inštrukcií)
■ Zamiešajte do benzínu 2,5% syntetické mazivo pre dvojdobé motory. Teda v pomere 40:1.
■ Palivo miešajte dôkladne a rovnako aj pred každým jeho doplňaním.
- Pripravte palivovú zmes v malom množstve. Nepripravujte si zmes viac než na mesiac dopredu. Odporúča sa používať syntetický olej pre dvojtaktné motory so stabilizujúcou prísadou.
POZNÁMKA: Pri prvom použití náradia je úplne normálne, že sa z nového motora dymí.
VAROVANIE
Pred dopíňaním paliva vždy vypnite motor. Nikdy nedolievajte palivo do výrobku s bežiacim, alebo horúcim motorom. Pred spustením motora sa postavte do vzdialenosti minimálne 9 m od miesta, kde ste nalievali palivo do nádrže. Nefajčite.
SPUSTENIE A ZASTAVENIE
Nikdy neštartujte ani nespúšťajte motor v uzavretom alebo nedostatočnej vetranom priestore – pri nadýchaní výfukových plynov hrozí usmrtenie.
Na ručné spustenie studeného motora:
Pozrite si obrázok 15.
- Položte výrobok na zem.
- Približne 10-krát stlačte primárnu banku.
- Nastavte páčku sýtiča do polohy A (sýtič uzavretý).
-
Pot'ahujte rukovät' štartéra rýchlym, pevným a jednotným pohybom smerujúcim hore, kým motor nezačne štartovat'. Net'ahajte za rukovät' štartéra viac ako 4-krát.
-
Nastavte páčku sýtiča do polohy B (sýtič otvorený).
-
Pot'ahujte rukovät' štartéra, kým sa motor nespustí. Neťahajte za rukovát' štartéra viac ako 6-krát. POZNÁMKA: Ak sa motor nenaštartuje, zopakujte tento postup od kroku 3.
-
Pred použitím nechajte motor 10 sekúnd zohriat' sa.
Na ručné spustenie teplého motora:
Pozrite si obrázok 16.
- Položte výrobok na zem.
- Nastavte páčku sýtiča do polohy B (sýtič otvorený).
- Pot'ahujte rukovät' štartéra rýchlym, pevným a jednotným pohybom smerujúcim hore, kým sa motor nenaštartuje.
Používajte výhradne elektrický štartér Ryobi OES18. Použitie akéhokol'vek iného štartéra môže poškodit motor a spôsobit vážne zranenie osób.
VAROVANIE
Pred použitím elektrického štartéra na spustenie výrobku, si prečítajte a úplne osvojte návod na obsluhu elektrického štartéra OES18, aby sa zabránilo nesprávnej manipulácii a vážne zranenie.
Na spustenie studeného motora pomocou elektrického štartéra:
Pozrite si obrázok 21.
Slovenčina (Preklad z pôvodných inštrukcií)
-
Posuňte tlačidlo F/R dol'ava, až kým sa neukáže symbol pät'uholníka na tlačidle F/R.
-
Položte výrobok na zem a uistite sa, že rezné prostriedky neprichádzajú s ničím do kontaktu.
-
Stlačte primárnu banku 10-krát.
POZNÁMKA: Po 7. stlačení by malo byt' palivo viditel'né v primárnej banke. Ak nie, pokračujte v stláčaní, kým sa neukáže palivo.
-
Nastavte páčku sýtiča do polohy A (sýtič uzavretý).
-
Svojou l'avou rukou uchopte izolovanú tyčku a pravou rukou vložte hriadel hrotu štartéra do otvoru na hriadel na motore. Uistite sa, že bit štartéra je správne zasunutý.
POZNÁMKA: Ak sa motor nenaštartuje, zopakujte tento postup od kroku 5. Neopakujte tento postup viac ako 1 krát. V prípade, že motor nenaštartuje ani po druhom pokuse, pozrite si pokyny na riešenie pre "Zahltený motor" v časti "Odstraňovanie závad" tejto príručky.
- Pred použitím nechajte motor 10 sekúnd zohriat' sa.
Pozrite si obrázok 22.
POZNÁMKA: Ak sa motor nenaštartuje, zopakujte tento postup od kroku 5. Neopakujte tento postup viac ako 1 krát. V prípade, že motor nenaštartuje ani po druhom pokuse, pozrite si pokyny na riešenie pre "Zahltený motor" v časti "Odstraňovanie závad" tejto príručky.
Zastavenie motora:
Pozrite si obrázok 20.
Prepnite spínač zapal'ovania do polohy „O“ (vypnuté).
OBSLUHA STRUNOVEJ KOSAČKY
Pozrite si obrázok 11.
- Držte zariadenie pravou rukou na rukoväti so spúšťou a l'avou rukou na l'avej rukoväti. Počas práce držte zariadenie pevne oboma rukami.
■ Zariadenie sa musí držat' v pohodlnej polohe a rukovát so spúšt'ou by mala byt' približne vo výške bedier.
■ So zariadením vždy pracujte na plný plyn. Dlhodobé rezanie pri čiastočnom plyne spôsobí vykvapkávanie maziva z tlmiča.
■ Vysokú trávu koste zhora nadol, aby nedošlo k jej omotaniu okolo krytu hriadeľa a hlavy s vláknom, čo by mohlo spôsobit poškodenie následkom prehriatia.
■ Ak sa na sečné náradie zachytí tráva alebo nečistoty, motor zastavte. Aby ste predišli poraneniu ostrými nožmi, použite hrubé rukavice a nečistoty odstráňte.
TIPY NA STRIHANIE
Pozrite si obrázok 12.
■ Netlačte na trávu, ktorú kosíte. Pohybujte sa zo stany na stranu. Na konci každého záberu sa posuňte trochu dopredu.
■ Zariadenie držte naklonené smerom k rezanému priestoru.
■ Nepoužívajte v nebezpečných prostrediach.
- Drótové a tyčkové ploty spôsobujú nadmerné opotrebenie vlákna, dokonca pretrhnutie. Kamenné a tehlové steny, obrubníky a drevo môžu spôsobit' rýchle opotrebenie vlákna.
■ Vyhýbajte sa stromom a krovinám. Stromová kôra, drevené výlisky, krytina a stípy v plote sa dajú vláknom l'ahko poškodit'.
VYSUNUTIE STRUNY
■ Spustite motor na plný plyn.
■ Strunu vysuniete udretím gombíkom o zem. Struna sa vysunie pri každom udretí gombíkom. Nedržte gombík na zemi.
■ Struna by sa mala vysúvá až kým nie je zrezaná na potrebnú dížku rezacím nožom struny, umiestnenom na kryte rezného zariadenia.
Slovenčina (Preklad z pôvodných inštrukcií)
OBSLUHA KROVINOREZU
Pozrite si obrázok 13 - 14.
■ Aby sa pomohlo znížit' riziko vzniku spätného rázu: Netlačte na rezaný materiál. Pohybujte sa sprava doľava v pravidelných záberoch. Na začiatku každého nového záberu sa posuňte trochu dopredu.
- Držte zariadenie pravou rukou na rukoväti so spúšťou a l'avou rukou na l'avej rukoväti. Počas práce držte zariadenie pevne oboma rukami.
■ Zariadenie sa musí držat' v pohodlnej polohe a rukovät' so spúšťou by mala byt' približne vo výške bedier.
■ Udržiavajte správny úchop a rovnováhu na oboch nohách. Postavte sa tak, aby ste nestratili rovnováhu pri reakcii na spätný náraz rezného ostria.
■ Nastavte vešiak popruhov do pohodlnej polohy.
Pri použití ostria s produktom budte mimoriadne opatrní. Zachytenie ostria je reakcia, ktorá nastane, ked sa rotujúce ostrie dostane do kontaktu a čimkolvek, čo nedokáže prerezať. Tento kontakt môže spôsobit zastavenie ostria na okamih a následné šklbnutie zariadenie smerom od zasiahnutého predmetu. Táto reakcia môže byť dostatočne prudká, aby spôsobila stratu kontroly obsluhujúcej osoby nad zariadením. Ak sa ostrie zachytí, zapadne alebo zovrie, môže bez výstrahy dôjst’ k jeho posoteniu. K tomu pravdepodobnejšie dôjde na miestach, kde je t’ažké vidiet’ práve rezaný materiál. Ak chcete rezať l’ahko a bezpečne, pristupujte k rezanej burine sprava dol’ava. V prípade neočakávaného kontaktu s nejakým predmetom alebo dreveným přom tak môžete minimalizovať reakciu pri zachytení ostria.
NÔŽ TRI-ARC™
Ostriе Tri-Arc je vhodné len na strihanie dreňovej buriny a viniča. Ked' sa ostrie otupí, môžete ho pretočit' a predlžit' tak jeho životnosť. Ostrie Tri-Arc nebrúste.
PÍLOVÝ KOTÚČ
Pílový list je vhodný na rezanie dužinatej buriny, vínnej révy, kríkov a malých stromov. Opotrebované pílové kotúče môžu spôsobit' zníženie výkonu. Skontrolujte pílový list pred každým použitím. Opotrebovaný alebo poškodený pílový list okamžite vymeňte.
TECHNIKA REZANIA
VAROVANIE
Ostria sú veľmi ostré a môžu spôsobit' poranenie, aj ked' sa nepohybujú. Pri použití ostria s produktom buďte mimoriadne opatrní. Pre bezpečné používanie tohto náradia si pozorne prečítajte tento návod a oboznámte sa so všetkými štítkami pripevnenými na náradí.
■ Na ovládanie tohto produktu sa neustále musia používať obe ruky. Počas práce držte zariadenie pevne oboma rukami.
■ Udržiavajte správny úchop a rovnováhu na oboch nohách. Postavte sa tak, aby ste nestratili rovnováhu pri reakcii na spätný náraz rezného ostria.
■ Skontrolujte, a vyčistite priestor od všetkých skrytých predmetov, ako je sklo, kamene, oplotenie, drôty, kov a pod.
■ Nikdy nepoužívajte ostria v blízkosti chodníkov, plotov, stípov, budov či iných nehnuteľných objektov.
Nikdy nepoužívajte ostrie po zásahu tvrdým objektom, kým najskôr neskontrolujete poškodenie. Ak zistíte akúkol'vek poruchu, zariadenie nepoužívajte.
■ Ak chcete rezat' l'ahko a bezpečne, pristupujte k rezanej burine sprava dol'ava.
ÚDRŽBA
VAROVANIE
Používajte len originálne náhradné diely, príslušenstvo a nástavce výrobcu. V opačnom prípade môže dôjst' k nedostatočnému výkonu, možnému poraneniu a strate platnosti záruky.
■ Rezný nástavec sa nesmie otáčat' v režime naprázdno. Ak nie je splnená táto požiadavka, je potrebné nastavit spojku alebo zariadenie vyžaduje urgentnú údržbu kvalifikovaným technikom.
■ Môžete vykonávat' úpravy a opravy popísané v tejto príučke. Pri ostatných opravách alebo ak potrebujete radu, vyhl'adajte pomoc v autorizovanom servisnom centre.
■ Nesprávna údržba môže mat' za následok nadmerné usadzovanie uhlíka, čo spôsobí stratu výkonnosti a uvoľňovanie čiernych olejových zvyškov kvapkajúcich z tlmiča.
■ Aby sa predišlo riziku zranenia osób, uistite sa, že ochranné kryty rezného zariadenia, popruh a rukoväte sú správne a bezpečne pripevnené.
VÝMENA VLÁKNA
Pozrite si obrázok 10.
■ Skontrolujte, že spínač zapal'ovania je vo vypnutej polohe „OFF“.
■ Použite monofilové vlákno s priemerom 2,4 mm.
■ Odstrihnite kus vlákna s dížkou približne 6 m.
- Otáčajte tlačidlo na hlavici s vláknom, kým sa čiara na tlačidle nezarovná so šípkami na vrchnej strane
Slovenčina (Preklad z pôvodných inštrukcií)
hlavice s vláknom.
■ Jeden koniec vlákna zasuňte do očka nachádzajúceho sa na bočnej strane hlavice s vláknom a tlačte ho, kým sa nevysunie cez očko na druhej strane. Ďalej pretláčajte vlákno cez hlavu s vláknom, kým sa stredná časť vlákna neocitne vnútri hlavy s vláknom a vlákno, ktoré je mimo hlavy s vláknom, nie ej rovnomerne rozmiestnené po každej strane.
■ Otáčaním tlačidla na hlavici s vláknom v smere pohybu hodinových ručičiek navíjate vlákno.
■ Navíjajte vlákno, kým z hlavice s vláknom nepresahuje približne 20 cm.
OCHRANNÝ KRYT OSTRIA
Pozrite si obrázok 17 - 18.
Ked' sa zariadenie nepouživa, vždy na ostrie nasadte ochranný kryt ostria. Ochranný kryt ostria má okolo okrajov spony, ktoré sa zacvaknú na ostrie a udržia ho na svojom mieste. Pri manipulácii s ostrím používajte rukavice a dbajte na opatrnost'.
POZNÁMKA: Pred použitím zariadenia vždy odstráňte ochranný kryt ostria. Pokial' ochranný kryt ostria neodstránite, mohlo by dôjst' k jeho vymršteniu, ako sa ostrie začne otáčat'.
ČISTENIE VYFUKOVACIEHO OTVORU A TLMIČA
V závislosti od použitého typu paliva, typu a množstva použitého oleja a od prevádzkových podmienok môže dôjst' k zaneseniu výfukového otvoru a tlmiča uhlíkom. Ak na benzínom poháňanom zariadení zaznamenáte stratu výkonu, tieto usadeniny musí odstránit' kvalifikovaný servisný technik a obnovit' tak pôvodný výkon zariadenia.
ČISTENIE VZDUCHOVÉHO FILTRA
Pozrite si obrázok 19.
■ Skontrolujte, že spínač zapal'ovania je vo vypnutej polohe „OFF“.
■ Odmontujte otočný gombík vzduchového filtra a kryt vzduchového filtra.
- Odstráňte vzduchový filter a vyčistite ho v teplej vode s mydlom.
■ Vzduchový filter opláchnite a nechajte úplne uschnút.
■ Vymeňte vzduchový filter.
POZNÁMKA: V prípade poškodenie ihned' vymeňte.
■ Znova namontujte kryt vzduchového filtra.
POZNÁMKA: Na dosiahnutie najlepšieho výkonu je potrebné vzruchový filter každoročne vymenit.
KONTROLA PALIVOVÉHO VIEČKA
VAROVANIE
Presakujúce palivové viečko predstavuje riziko požiaru a musí sa okamžite vymenit'.
Palivové viečko obsahuje bezúdržbový filter a spätnú klapku. Upchatý palivový filter spôsobí nedostatočný výkon motora. Ak dôjde k zlepšeniu výkonu pri uvoľnenom palivovom viečku, skontrolujte ventil, môže byť poškodený alebo filter, môže byť upchatý. Podľa potreby vymeňte palivové viečko.
ZAPAL'OVACIA SVIEČKA
V motore sa používa zapaľovacia sviečka L8RTF/NHSP LD alebo L8RTF/BOSCH alebo ekvivalentný typ s 0,5 mm iskrišťom. Použite presne ten istý náhradný diel.
VÝSTRAHA
Dbajte na správne nasadenie sviečky do závitu. Pri pretočení závitov dôjde k vážnemu poškodeniu motora.
| Riešenie problémov | ||
| Problém Možná pričina Riešenie | ||
| Motor sa nedá naštartovať. | Žiadna iskra. | Možno je poškodená zapaľovacia sviečka. Odmontujte ho a skontrolujte na nečistoty a praskliny. Vymeňte za novú zapaľovaciu sviečku. |
| Žiadne palivo | Stláčajte gumový balónik, kým sa nenaplní palivom. Ak sa gumový balónik nenaplní palivom, obehový systém paliva je upchaný. Obráťte sa na servisného zástupcu. Ak sa gumový balónik naplní palivom, možno je zaplavený motor, prejdite na ďalší bod. | |
| Motor je zaplavený palivom. | Demontujte zapaľovaciu sviečku, kosačku otočte tak, aby otvor na zapaľovaciu sviečku smeroval k zemi. Páčku sýtiča nastavte do otvorenej polohy a 10 až 14 krát potiahnite lanko štartéra. Tento postup má odčerpať z motora prebytočné palivo. Vyčistite zapaľovaciu sviečku a vrátte ju na miesto. S úplne stlačeným prepínačom škrtiacej klapky potiahnite trikrát lanko štartéra; páčka sýtiča musí byť v otvorenej polohe. Ak motor nenaštartuje, páčku sýtiča posuňte do zatvorenej polohy a postupujte podľa štandardných postupov naštartovania uvedených v časti „SPUSTENIE A ZASTAVENIE“. Ak sa aj napriek vykonaným úkonom nepodarí motor naštartovať, vykonajte celý postup ešte raz s novou zapaľovacou sviečkou. | |
| Lanko štartéra sa teraz t’ahá t’ažšie, ako ked’ bolo nové. | Obráťte sa na autorizované servisné centrum. | |
| Gombík nie je úplne dotiahnutý a nastavovacie šípky nie sú správne zarovnané. | Zarovnajte nastavovacie šípky do správnej polohy pri nastavovaní rukoväte do svojej polohy a úplne dotiahnite gombík. | |
| Motor naštartuje, ale nie je možné zvýšit’ otačky. | Je potrebné zoradiť karburátor. Obráťte sa na autorizované servisné centrum. | |
| Motor nedosiahne plné otačky alebo sa z neho dymí. | Zmes maziva/paliva je nesprávna. | Použite nové palivo a správnu zmes syntetických mazív pre 2-taktné motory. |
| Je znečistený vzduchový filter. | Vyčistite vzduchový filter. Pozrite si časť „Výmena a čistenie vzduchového filtra“ v jednej z predchádzajúcich častí tohto návodu. | |
| Je potrebné zoradiť karburátor. Obráťte sa na autorizované servisné centrum. | ||
| Naštartovanie, chod a zrýchlenie motora je normálne, ale nie je možné udržat’ voľnobeh. | Je potrebné zoradiť karburátor. Obráťte sa na autorizované servisné centrum. | |
| Nôž sa naďalej otača aj pri voľnobežných otačkach motora. | Je potrebné zoradiť karburátor. Obráťte sa na autorizované servisné centrum. | |
| Tráva sa namotala okolo krytu hriadeľa a strunovej hlavy | Kosenie dlhej trávy na povrchu zeme Vysokú trávu koste zhora nadol. | |
| Prevádzka strunovej kosačky na polovičný plyn | Pracujte so zariadením na plný plyn. | |
| Z výfuku kvapká olej. | Prevádzka strunovej kosačky na polovičný plyn | Pracujte so zariadením na plný plyn. |
| Zmes maziva/paliva je nesprávna. | Použite nové palivo a správnu zmes syntetických mazív pre 2-taktné motory. | |
| Je znečistený vzduchový filter. | Vyčistite podľa pokynov v časti „Údržba“ | |
| Je potrebné zoradiť karburátor. Obráťte sa na autorizované servisné centrum. | ||
Na tento výrobok sa okrem všetkých zákonných práv, vyplývajúcich z nákupu, vzt'ahuje záruka v nasledovnom znení.
- Záručná doba pre spotrebiteľa je 24 mesiacov a začína plynúť odo dňa, kedy bol výrobok zakúpený. Tenlo dálum musí byť doložený faktúrou alebo iným dokladom o zakúpení. Výrobok je navrhnutý a určený pre spotrebiteľov a len na súkromné používanie. Preto sa záruka sa neposkytuje v prípade použitia na profesionálne a komerčné účely.
- V prípade záhradného náradia (na striedavý/jednosmerný prúdu AC/DC), existuje možnost' predlženia záručnej doby oproti záručnej dobe, uvedenej vyššie, s využitím on-line registrácie na webovej stránke www.ryobitools.eu. Označenie na náradí o nároku na predlženie záručnej doby je zreteľne uvedené v obchodoch a/alebo na obale a je uvedené v dokumentácií k výrobku. Koncový používateľ musí zaregistrovať svoje novozískané náradie on-line do 30 dní odo dňa nákupu. Koncový používateľ sa môže zaregistrovať na predlženú záruku v krajine svojho bydliska, ak je v on-line registračnom formulári uvedená táto možnost'. Ďalej musia koncoví používateľia ešte dať svoj súhlas k uchovávaniu údajov, ktoré je potrebné zadať on-line a musia súhlasít s podmienkami. Potvrđenie o prijati registrácie, ktorý je zasielané e-mailom a originál faktúry, v ktorej je uvedený dátum nákupu, slúžia ako dôkaz o predlženej záruke.
-
Záruka sa vzt'ahuje na všetky poruchy výrobku v záručnej dobe, spôsobené chybami materiálu alebo spracovania k dátumu nákupu. Táto záruka je obmedzená na opravu a/alebo výmenu a nezahrňažiadne dalšie povinnosti, vrátane, okrem iných, náhodné alebo následné škody. Táto záruka je neplatná, ak bol výrobok nesprávne používaný, bol používaný v rozpore s návodom na použitie alebo bol nesprávne zapojený. Táto záruka sa nevzt'ahuje na:
-
akékořívek poškodenie výrobku, ktoré bolo spôsobené nesprávnou obsluhou
– akýkolvek výrobok, ktorý bol zmenený alebo upravený - akýkol'vek výrobok, na ktorom bolo poškodené, upravené alebo odstránené identifikačné označenie (ochranná známka, výrobné číslo)
- akékoľvek škody, spôsobené nedodržaním návodu na obsluhu
- akýkol'vek výrobok, ktorý neobsahujú označenie CE
- akýkolvek výrobok, ktorý sa pokúšal opravit' nekvalifikovaný odborník alebo bol opravovaný bez predchádzajúceho súhlasu zo strany spoločnosti Techtronic Industries.
- akýkolvek výrobok, pripojený k nesprávnemu napájaciemu zdroju (ampéry, napätie, frekvencia)
- akýkol'vek výrobok, používaný s nesprávnou palivovou zmesou (palivo, olej, percento oleja)
-
akékoľvek poškodenia, spôsobené vonkajšími vplyvmi (chemickými, fyzikálnymi, nárazmi) alebo cudzorodými látkami
– bežné opotrebovanie náhradných dielov
– nevhodné používanie, preťažovanie nástroja
– používanie neschváleného príslušenstva a dielov
– Akékol'vek pravidelné úpravy alebo čistenie karburátorov, vykonávaných vrámci údržby
– Súčiastky (diely a príslušenstvo), ktoré podliehajú prirodzenému opotrebeniu, okrem iných, otočné gombíky, hnacie remene, spojka, nože na nožnice na živý plot alebo kosačku na trávu, popruhy, lanko škrtiacej klapky, uhlíky, napájací kábel, radlíčky, plstené podložky, závesné klince, lopatky fúkačov, trubice vysávača a fúkača, vak do vysávača a popruhy, vodiace lišty, reťazové píly, hadice, spojovacie armatúry, trysky, kolesá, striekacie rúrky, vnútorné cievky, vonkajšie cievky, žacie lanká, zapalovacie sviečky, vzduchové filtre, benzínové filtre, mulčovacie nože atd. -
Na opravu musí byť výrobok odoslaný alebo doručený do autorizovaného servisného strediska RYOBI, uvedeného pre každú krajinu v nasledovnom zozname adries servisných stredisk. V niektorých krajinách miestny zástupca RYOBI preberá na seba záväzok zaslať tovar do servisnej organizácii RYOBI. Pri odosielaní výrobku do servisného strediska RYOBI je potrebné výrobok bezpečne zabaliť bez akéhokol’vek nebezpečného obsahu, ako je benzín, s vyznačením adresy odosielateľa, s králkym popisom poruchy.
- Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to predlženie záruky alebo spustenie novej záručnej doby. Vymenene diely alebo nástroje sa stávajú našim vlastníctvom. V niektorých krajinách náklady na odoslanie alebo poštovné musí zaplatiť odosielateľ. Vaše zákonné práva, vyplývajúce z nákupu náradia, zostávajú nedotknuté
- Táto záruka platí v Európskej únií, Švajčiarsku, Islande, Nórsku, Lichtenštajnsku, Turesku a Rusku. Ak sa nachádzate mimo týchto oblastí, obrát'te sa na autorizovaného predajcu RYOBI na určenie, či sa dá uplatnit' iná záruka.
AUTORIZOVANÉ SERVISNÉ CENTRUM
Ak chcete nájst' najbližšie autorizované servisné centrum, navštívte stránku http://uk.ryobitools.eu/header/service-and-support/service-agents.
BG УСЛОВИЯ ЗА ВАЛИДНОСТ НА ГАРАНЦИЯТА НА RYOB®
Tímto prohlašujeme, že výrobky
Týmto vyhlasujeme, že výrobok
je v súlade s nasledujúcimi Európskymi smernicami a harmonizovanými normami 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC as last amended 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010
Metóda zhodnotenia zhody, Dodatok V, Smernice 2000/14/EC doplnená o 2005/88/EC.
CE
Floyd Jeffrey Nesom (BSME)
Vyšší strojnícky riaditel'
Oprávnená osoba na zostavenie technického súboru:
Alexander Krug, Generálny Riaditel'
Techtronic Industries GmbH
