BEDIENUNGSANLEITUNG RBC52FSBOS RYOBI

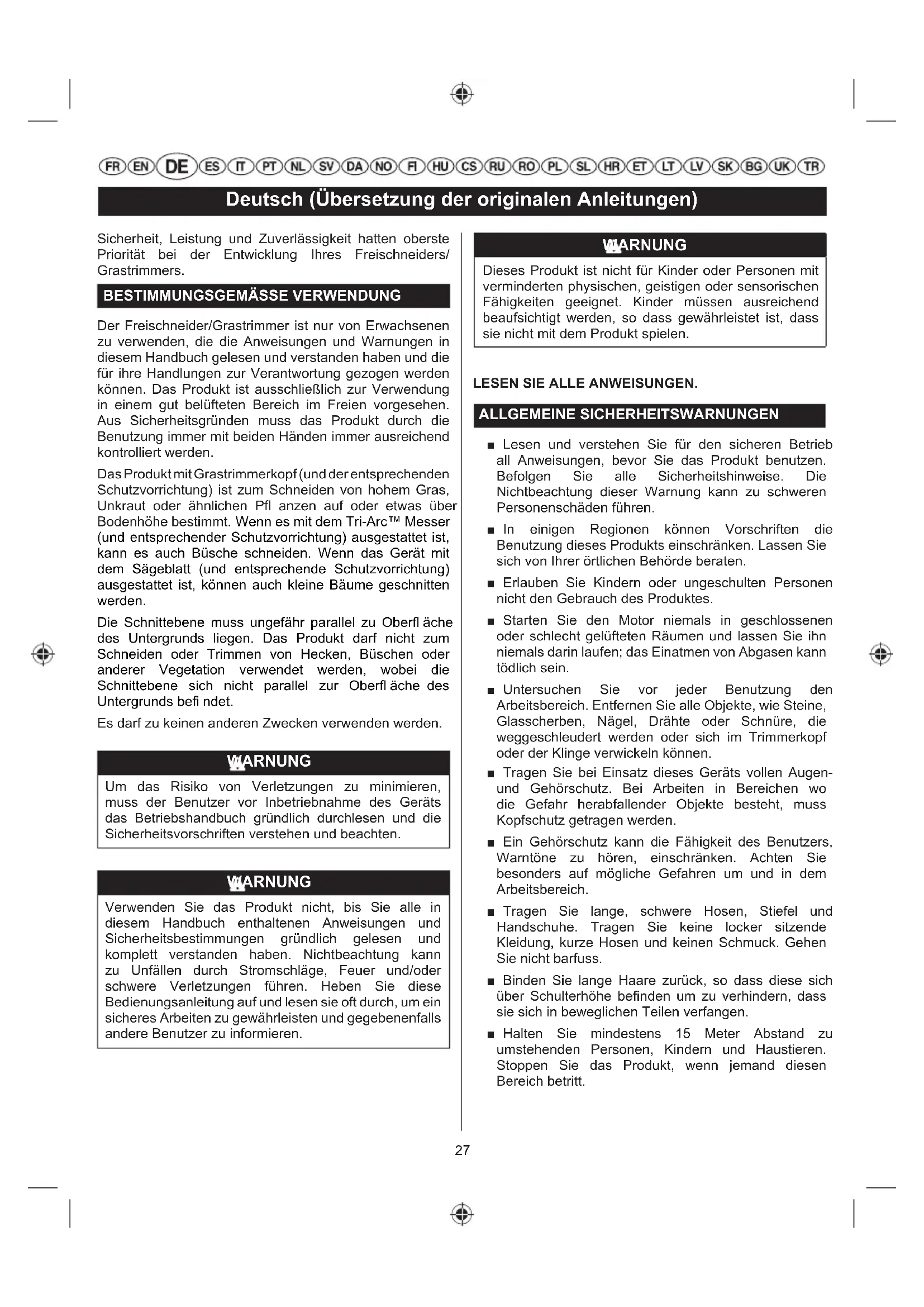

FREISCHNEIDER/GRASTRIMMER BEDIENUNGSANLEITUNG 27

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Freischneider/Grastrimmer ist nur von Erwachsenen zu verwenden, die die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben und die für ihre Handlungen zur Verantwortung gezogen werden können. Das Produkt ist ausschließlich zur Verwendung in einem gut belüfteten Bereich im Freien vorgesehen. Aus Sicherheitsgründen muss das Produkt durch die Benutzung immer mit beiden Händen immer ausreichend kontrolliert werden. Das Produkt mit Grastrimmerkopf (und der entsprechenden Schutzvorrichtung) ist zum Schneiden von hohem Gras, Unkraut oder ähnlichen Pfl anzen auf oder etwas über Bodenhöhe bestimmt. Wenn es mit dem Tri-Arc™ Messer (und entsprechender Schutzvorrichtung) ausgestattet ist, kann es auch Büsche schneiden. Wenn das Gerät mit dem Sägeblatt (und entsprechende Schutzvorrichtung) ausgestattet ist, können auch kleine Bäume geschnitten werden. Die Schnittebene muss ungefähr parallel zu Oberfl äche des Untergrunds liegen. Das Produkt darf nicht zum Schneiden oder Trimmen von Hecken, Büschen oder anderer Vegetation verwendet werden, wobei die Schnittebene sich nicht parallel zur Oberfl äche des Untergrunds befi ndet. Es darf zu keinen anderen Zwecken verwenden werden. WARNUNG Um das Risiko von Verletzungen zu minimieren, muss der Benutzer vor Inbetriebnahme des Geräts das Betriebshandbuch gründlich durchlesen und die Sicherheitsvorschriften verstehen und beachten. WARNUNG Verwenden Sie das Produkt nicht, bis Sie alle in diesem Handbuch enthaltenen Anweisungen und Sicherheitsbestimmungen gründlich gelesen und komplett verstanden haben. Nichtbeachtung kann zu Unfällen durch Stromschläge, Feuer und/oder schwere Verletzungen führen. Heben Sie diese Bedienungsanleitung auf und lesen sie oft durch, um ein sicheres Arbeiten zu gewährleisten und gegebenenfalls andere Benutzer zu informieren. WARNUNG Dieses Produkt ist nicht für Kinder oder Personen mit verminderten physischen, geistigen oder sensorischen Fähigkeiten geeignet. Kinder müssen ausreichend beaufsichtigt werden, so dass gewährleistet ist, dass sie nicht mit dem Produkt spielen. LESEN SIE ALLE ANWEISUNGEN. ALLGEMEINE SICHERHEITSWARNUNGEN ■ Lesen und verstehen Sie für den sicheren Betrieb all Anweisungen, bevor Sie das Produkt benutzen. Befolgen Sie alle Sicherheitshinweise. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen. ■ In einigen Regionen können Vorschriften die Benutzung dieses Produkts einschränken. Lassen Sie sich von Ihrer örtlichen Behörde beraten. ■ Erlauben Sie Kindern oder ungeschulten Personen nicht den Gebrauch des Produktes. ■ Starten Sie den Motor niemals in geschlossenen oder schlecht gelüfteten Räumen und lassen Sie ihn niemals darin laufen; das Einatmen von Abgasen kann tödlich sein. ■ Untersuchen Sie vor jeder Benutzung den Arbeitsbereich. Entfernen Sie alle Objekte, wie Steine, Glasscherben, Nägel, Drähte oder Schnüre, die weggeschleudert werden oder sich im Trimmerkopf oder der Klinge verwickeln können. ■ Tragen Sie bei Einsatz dieses Geräts vollen Augen- und Gehörschutz. Bei Arbeiten in Bereichen wo die Gefahr herabfallender Objekte besteht, muss Kopfschutz getragen werden. ■ Ein Gehörschutz kann die Fähigkeit des Benutzers, Warntöne zu hören, einschränken. Achten Sie besonders auf mögliche Gefahren um und in dem Arbeitsbereich. ■ Tragen Sie lange, schwere Hosen, Stiefel und Handschuhe. Tragen Sie keine locker sitzende Kleidung, kurze Hosen und keinen Schmuck. Gehen Sie nicht barfuss. ■ Binden Sie lange Haare zurück, so dass diese sich über Schulterhöhe befinden um zu verhindern, dass sie sich in beweglichen Teilen verfangen. ■ Halten Sie mindestens 15 Meter Abstand zu umstehenden Personen, Kindern und Haustieren. Stoppen Sie das Produkt, wenn jemand diesen Bereich betritt.28 Deutsch (Übersetzung der originalen Anleitungen) ■ Arbeiten Sie mit diesem Produkt nicht, wenn Sie müde oder krank sind, oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. ■ Nicht bei schlechter Beleuchtung verwenden. Der Benutzer muss uneingeschränkte Sicht haben, um mögliche Gefahren zu erkennen. ■ Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Vermeiden Sie eine abnormale Körperhaltung. Eine abnormale Körperhaltung kann zu einem Verlust des Gleichgewichts oder Kontakt mit heißen Oberflächen führen. ■ Halten Sie alle Körperteile von den sich bewegenden Teilen fern. ■ Berühren Sie nicht die Fläche rund um den Schalldämpfer oder Zylinder des Produkts, diese Teile werden während des Betriebes heiß. ■ Stellen Sie immer den Motor ab und lassen Sie ihn abkühlen, bevor Einstellungen vorgenommen werden. ■ Rauchen Sie nicht, wenn Sie Treibstoff mischen oder den Tank auffüllen. ■ Mischen und lagern Sie Treibstoff in einem für Treibstoff zugelassenen Behälter. ■ Kraftstoff im Freien mischen. Es dürfen keine Funken oder Flammen zugegen sein. Wischen Sie verschüttetes Öl ab. Entfernen Sie sich 9 m von dem Ort der Betankung, bevor Sie den Motor starten. ■ Halten Sie das Gerät vor dem Betanken an und lassen Sie es abkühlen. ■ Lassen Sie den Motor vor einem Transport abkühlen, entleeren Sie den Kraftstofftank und sichern Sie das Gerät gegen Verrutschen. ■ Stoppen Sie immer den Motor und stellen Sie sicher, dass alle bewegenden Teile angehalten haben, bevor: ● Sie das Produkt warten ● Sie das Produkt unbeaufsichtigt zurücklassen ● Reinigung des Produkts ● Sie Zubehörteile wechseln ● Sie Blockierungen entfernen. ● Sie es auf Schäden überprüfen, wenn es von einen Fremdkörper getroffen wurde. ● Sie es auf Schäden überprüfen, wenn es anfängt ungewöhnlich zu vibrieren ● Sie Wartungsarbeiten durchführen ● Entfernen der Klinge ● Die Klinge installieren WARNUNG Verwenden Sie niemals Schneidmittel oder Zubehör, die nicht von Ryobi in diesem Handbuch angegeben sind. Dies schließt die Verwendung von metallischen mehrteiligen Schwenkketten und Schlegelmesser ein. Diese Gegenstände sind dafür bekannt, während der Verwendung zu brechen und stellen für den Bediener oder umstehende Personen eine hohe Verletzungsgefahr dar. WARNUNG Inspektion nach einem Fall oder anderen Schlägen: Inspizieren Sie das Produkt gründlich und identifizieren jegliche Beeinflussung oder Beschädigung. Jedes beschädigte Teil sollte durch den autorisierten Kundendienst ordnungsgemäß repariert oder ausgetauscht werden. GRASTRIMMER SICHERHEITSHINWEISE ■ Ersetzen Sie den Fadenkopf, wenn er gerissen, angeschlagen oder irgendwie beschädigt ist. Stellen Sie sicher, dass der Schneidaufsatz ordnungsgemäß montiert und befestigt ist. Nichtbeachtung dieser Warnung kann zu schweren Verletzungen führen. ■ Vermeiden Sie den Einsatz in nassem Gras. ■ Gehen Sie nicht rückwärts, wenn Sie das Produkt benutzen. ■ Gehen Sie immer, laufen Sie nie. ■ Das kleine Messer am Schneidgarniturschutz wurden so konstruiert, dass es des neu verlängerten Schneidfadens sicher und optimal kürzt. Es ist sehr scharf, berühren Sie es nicht, besonders beim Reinigen des Werkzeugs. ■ Stellen Sie immer sicher, dass die Belüftungsöffnungen frei von Ablagerungen gehalten werden. ■ Überprüfen Sie vor jeder Benutzung und nach jedem Schlag, dass keine Teile beschädigt sind. Sie die Schneidwerkzeuge auf Risse oder andere Schäden überprüfen. Ein defekter Schalter oder ein anderes Teil, das beschädigt oder abgenutzt ist, sollte durch den autorisierten Kundendienst ordnungsgemäß repariert oder ausgetauscht werden. ■ Stellen Sie sicher, dass der Schneidaufsatz ordnungsgemäß montiert und befestigt ist. ■ Vergewissern Sie sich, dass alle Schutzbleche, Abweiser, Griffe, Bolzen und Verbindungselemente ordnungsgemäß und sicher befestigt sind.29 Deutsch (Übersetzung der originalen Anleitungen) ■ Verändern Sie das Produkt nicht in irgendeiner Weise. Dies könnte das Verletzungsrisiko für Sie und andere erhöhen. ■ Verwenden Sie nur Ersatzfaden des Herstellers im Schneidkopf. Benutzen Sie keinen anderen Schneidaufsatz. ■ Betreiben Sie das Werkzeug niemals ohne den montierten und funktionsfähigen Schneidgarniturschutz. ■ Halten Sie während der Benutzung beide Griffe gut fest. Halten Sie den Schneidaufsatz unterhalb der Hüfthöhe. Schneiden Sie niemals mit dem Fadenkopf höher als 76 cm über dem Boden.

SICHERHEITSHINWEISE ZUM FREISCHNEIDER

■ Zusätzlich zu den oben genannten Hinweisen, sind diese zusätzlichen Anweisungen anzuwenden, wenn Sie das Produkt im Freischneider-Modus verwendet wird. ■ Verwenden Sie Arbeitshandschuhe beim Ein- oder Ausbau des Schneidwerkzeugs, um Verletzungen durch scharfe Kanten zu vermeiden. ■ Versuchen Sie nicht das Messer anzuhalten, wenn sie sich dreht. ■ Ein sich bewegende Messer kann schwere Verletzungen verursachen. Steuern Sie das Produkt mit beiden Händen solange, bis das Messer zum Stillstand gekommen ist. ■ Ersetzen Sie jedes Messer das beschädigt wurde. Vergewissern Sie sich vor jedem Gebrauch, dass das Schneidblatt richtig eingebaut ist und fest sitzt. ■ Verwenden Sie nur Tri-Arc™ Ersatzteile oder Sägeblatter vom Hersteller. Benutzen Sie keinen anderen Schneidaufsatz. ■ Schneiden Sie niemals Material dicker als 13 mm mit dem Tri-Arc Messer und dicker als 40 mm mit dem Sägeblatt. ■ Ihr Produkt wird mit einem Tragegeschirr geliefert. Justieren Sie vorsichtig das Gurtzeug, sodass es Sie beim Tragen des Gewichts auf Ihrer rechten Seite unterstützt. ■ Ermitteln Sie, wie der Schnellverschluss funktioniert und üben Sie dessen Benutzung, bevor Sie das Produkt benutzen. Dessen richtige Benutzung kann im Notfall schwere Verletzungen verhindern. Tragen Sie niemals zusätzliche Kleidung über dem Tragegeschirr oder schränken den Zugriff zu dem Schnellverschluss anderweitig ein. ■ Decken Sie das Schneidwerkzeug mit dem Transportschutz ab, bevor Sie das Produkt lagern oder während des Transports. Entfernen Sie immer den Transportschutz, bevor Sie das Gerät benutzen. Wenn der Transportschutz nicht entfernt wird, kann er weg geschleudert werden, sobald das Messer sich bewegt. ■ Gehen Sie sehr vorsichtig vor, wenn Sie das Messer mit dem Produkt benutzen. Ein Rückschlag des Messers ist die Reaktion die auftreten kann, wenn das sich drehende Messer auf etwas trifft das es nicht schneiden kann. Durch diesen Kontakt kann das Messer für einen Moment stoppen und das Gerät plötzlich von dem getroffenen Gegenstand "stoßen". Diese Reaktion kann so kräftig sein, dass der Benutzer die Kontrolle über das Gerät verliert. Das Messer kann ohne Vorwarnung zurückschlagen, wenn das Messer verhakt, hängenbleibt oder klemmt. Das ist wahrscheinlicher in Bereichen, in denen das zu schneidende Material schwer zu sehen ist. ■ Gehen Sie, zum einfachen Schneiden und größerer Sicherheit, das zu schneidende Gras von rechts nach links an. Wenn unvermittelt auf einen Gegenstand oder Holzstock gestoßen wird, kann dadurch der Rückschlag des Messers minimiert werden. Beide Hände müssen immer eingesetzt werden um das Produkt zu kontrollieren. RESTRISIKEN Sogar wenn das Produkt wie vorgeschrieben benutzt wird, ist es unmöglich ein gewisses Restrisiko vollständig zu beseitigen. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollte besonders auf folgende Punkte achten: ■ Kontakt mit dem Schneidwerkzeug. – Stellen Sie sicher, dass der Transportschutz montiert ist, wenn das Produkt nicht benutzt wird. Halten Sie immer Hände und Füße von den Schneidwerkzeugen fern. ■ Durch Vibrationen verursachte Verletzungen. – Benutzen Sie immer das richtige Produkt für die Aufgabe; benutzen Sie die vorgesehenen Griffe und schränken die Arbeitszeit und Exposition ein. ■ Lärm kann zu Gehörschaden führen. – Tragen Sie einen Gehörschutz und schränken Sie die Belastung ein. ■ Augenverletzungen aufgrund von fliegendem Fremdkörpern. – Tragen Sie immer einen Augenschutz. ■ Gefahr fallender Objekte

Bei Arbeiten in Bereichen wo die Gefahr herabfallender Objekte besteht, muss Kopfschutz getragen werden. Ein Rückschlag kann bei der Verwendung des Freischneiders erfolgen. Stellen Sie eine ordnungsgemäße Steuerung mit beiden Händen an den vorgesehenen Griffen sicher. Lesen und befolgen Sie die Anweisungen30 Deutsch (Übersetzung der originalen Anleitungen) in diesem Handbuch, um die Rückschlaggefahr zu reduzieren. RISIKOVERRINGERUNG Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern: ■ Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Produkts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt. ■ Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern. ■ Stellen Sie sicher, dass das Produkt korrekt positioniert ist, bevor Sie es starten. ■ Beschränken Sie die Beanspruchung pro Tag. Machen Sie regelmäßig Pausen. Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf. WARNUNG Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

TRANSPORT UND LAGERUNG

■ Stoppen Sie das Produkt und lassen es abkühlen, bevor Sie es lagern oder transportieren. ■ Entfernen Sie alle Fremdkörper vom Produkt. ■ Wenn ein Messer angebracht ist, bedecken Sie sie mit dem Transportschutz. ■ Den gesamten Kraftstoff aus dem Tank in einen für Benzin zugelassenen Behälter ablassen. Denken Sie daran, den Tankdeckel richtig zu ersetzen und ihn festzuziehen. ■ Den Motor laufen lassen, bis er stoppt. Das entfernt das gesamte Kraftstoff-/Ölgemisch, das alt werden könnte und Ablagerungen und eine Verharzung des Kraftstoffsystems verursachen könnte. ■ Lagern Sie das Produkt an einem kühlen, trockenen und gut belüfteten Ort, der Kindern keinen Zugang bietet. Von korrodierend wirkenden Stoffen, wie Gartenchemikalien und Enteisungssalzen, fernhalten. Nicht im Freien lagern. ■ Sichern Sie das Produkt beim Transport in einem Fahrzeug gegen Bewegung oder Herunterfallen, um Verletzungen und Beschädigung des Produkts zu verhindern. ■ Schleppen oder transportieren Sie das Produkt niemals während der Motor läuft. ■ Alle Gesetze und örtlichen Vorschriften für die sichere Aufbewahrung und den Umgang mit Benzin einhalten. Übrig gebliebener Kraftstoff sollte in anderen Werkzeugen mit Zweitaktmotoren verbraucht werden. KURZFRISTIGE AUFBEWAHRUNG ■ Schalten Sie den Motor aus und warten Sie, bis er abgekühlt ist, ehe Sie das Gerät verstauen. ■ Entfernen Sie alle Fremdkörper vom Produkt. ■ Lagern Sie das Produkt an einem kühlen, trockenen und gut belüfteten Ort, der Kindern keinen Zugang bietet. ■ Von korrodierend wirkenden Stoffen, wie Gartenchemikalien und Enteisungssalzen, fernhalten. ■ Nicht im Freien lagern. SYMBOLE Einige der folgenden Symbole könnten mit diesem Produkt verwendet werden. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich Ihre Bedeutung. Ein gutes Verständnis dieser Symbole erlaubt es Ihnen das Produkt besser und sicherer einzusetzen. Sicherheitswarnung Benutzen Sie zur Vermeidung schwerer Verletzungen dieses Produkt nicht, bevor Sie nicht die Bedienungsanleitung sorgfältig durchgelesen und vollständig verstanden haben. Achten Sie auf geschleuderte oder fallende Objekte. Halten Sie alle Zuschauer, besonders Kinder und Haustiere, mindestens 15m von dem Arbeitsbereich fern. Dieser Schneidgarniturschutz ist nicht zur Verwendung mit einem sägeartigen Messer geeignet.31 Deutsch (Übersetzung der originalen Anleitungen) 7,370 min

Drehrichtung und maximale Drehzahl des Schaftes für den Schnittaufsatz. Tragen Sie rutschfeste Sicherheitsschuhe, wenn Sie dieses Produkt benutzen. Tragen Sie rutschfeste, schwere Schutzhandschuhe. Achten Sie auf Rückschlag des Messers/ Sägeblatts Tragen Sie Augen, Gehör und Kopfschutz. Vermeiden Sie zur Verringerung des Verletzungs- oder Beschädigungsrisikos Kontakt mit heißen Oberfl ächen. Halten Sie Ihre Hände von den Messern fern. Halten Sie Ihre Hände von den Sägeblättern fern. Heiße Oberfl äche Verwenden Sie bleifreies Benzin für Autos mit einem Oktanindex von 91 ([R+M]/2) oder höher. Verwenden Sie 2-Takt-Öl für luftgekühlte Motoren. Mischen Sie die Treibstoffmixtur gründlich und auch jedes Mal vor dem Auffüllen. Dieses Gerät entspricht allen gesetzlichen Normen des Landes der Europäischen Union, in dem es gekauft wurde. EurAsian Konformitätszeichen Ukrainisches Prüfzeichen Tri-Arc™ Messer Zündschalter: O = Stopp, I = Start

Die Einspritzpumpe 10 Mal ganz eindrücken und loslassen.

Zehen Sie den Startergriff um den Motor anzulassen. Drücken Sie zum Starten/Betrieb den Gashebel. Einen kalten Motor per Hand starten Einen warmen Motor per Hand starten Einen kalten Motor mit einem Elektrostarter starten Einen warmen Motor mit Elektrostarter starten Drehrichtung des Griffs Der garantierte Schallleistungspegel beträgt 112 dB. Choke geschlossen Choke geöffnet Ziehen Schnellverschluss Bei der Montage der Fadenspule auf die Schneidgarnitur muss dieses Symbol für den Bediener sichtbar sein. Schließen Öffnen Stoppen des Produktes BESCHREIBUNG

Deutsch (Übersetzung der originalen Anleitungen)

5. Schneidgarniturschutz

8. Fahrradhandgriffverriegelung

9. Schnellverschluss

11. Befestigungshalterung

15. Loch im Getriebegehäuse

16. Loch in der oberen Flanschscheibe

17. Obere Flanschscheibe

22. Antriebsverbinder

23. Fadenkopfgehäuse

28. Fadenkopfabdeckung

29. Bester Schnittbereich

30. Gefährlicher Schnittbereich

31. Schneiddrehrichtung

35. Gashebelarretierung

44. Sägeblatt-Schutzvorrichtung

45. Sägeblatt Transportschutz

46. Wellenloch am Motor

49. Schneidgarniturschutz

50. Schraube für Schneidgarniturschutz

MONTAGE AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.

Entfernen Sie vorsichtig das Werkzeug und alle Zubehör aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind.

Untersuchen Sie das Werkzeug sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.

Entsorgen Sie nicht die Verpackung, bis Sie das Werkzeug sorgfältig überprüft und zu Ihrer Zufriedenheit benutzt haben.

ACKLISTE ■ Grastrimmer/Freischneider ■ ReelEasy™-Trimmerkopf ■ Schneidgarniturschutz ■ Tri-Arc™ Messer ■ Tragegurt ■ Bedienungsanleitung ■ Motoröl ■ Kombischlüssel ■ Schraubenschlüssel ■ Inbusschlüssel (5 mm) ■ Inbusschlüssel (4 mm) ■ Sägeblatt (RBC52FSBOS) ■ Sägeblatt-Schutzvorrichtung (RBC52FSBOS) WARNUNG Falls Teile fehlen oder beschädigt sind sollte das Gerät nicht in Betrieb genommen werden, bevor alles korrekt ersetzt wurde. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen und Modifi kationen stellen einen Missbrauch dar und könnten schwere Personen- und Sachschäden mit sich bringen.33 Deutsch (Übersetzung der originalen Anleitungen) WARNUNG Bringen Sie niemals ein Zusatzteil an, und nehmen Sie niemals Einstellungen vor, während der Antriebskopf im Betrieb ist. Das Versäumnis den Motor auszuschalten kann zu schweren Verletzungen führen. WARNUNG Stellen Sie sicher, dass alle Knöpfe und Verbindungselemente vor Inbetriebnahme des Gerätes vollständig festgezogen sind. Prüfen Sie zur Vermeidung von schweren Verletzungen regelmäßig den festen Sitz.

1. Lösen Sie die Fahrradhandgriffverriegelung.

2. Heben und drehen Sie den Griff in die gewünschte

Position. Stellen Sie sicher, dass die Ausrichtungspfeile ausgerichtet sind.

3. Ziehen Sie die Fahrradhandgriffverriegelung an.

HINWEIS: Das Produkt verfügt über einen integrierten Mikroschalter, der den Motor ausschaltet, wenn der Verriegelungsknauf des Fahrradgriffs nicht vollständig angezogen ist und die Ausrichtungspfeile nicht korrekt ausgerichtet sind. WARNUNG Überprüfen Sie den Fahrradhandgriffverriegelungauf regelmäßig auf Festigkeit, um schwere Verletzungen zu vermeiden

1. Verbinden Sie den Verschluss des Gurts mit dem

2. Stellen Sie den Schultergurt für eine ausbalancierte

Position ein, wobei das Messer oder der Schneidaufsatz zwischen 100 mm und 300 mm über dem Boden schweben sollte. HINWEIS: Verwenden Sie das Tragegurt immer zusammen mit dem Produkt. HINWEIS: Um das Produkt schnell vom Tragegurt zu entfernen, ziehen Sie fest an der Schnellöffnungs-Lasche.

DEN SCHNEIDGARNITURSCHUTZ INSTALLIEREN

1. Befestigen Sie den Schneidgarniturschutz an der

Halterung und richten Sie die Schraubenlöcher am Schneidgarniturschutz mit den Schrauben der Halterung aus.

2. Ziehen Sie die Schrauben an.

WARNUNG Wenn Sie den ReelEasy™-Trimmerkopf verwenden, muss der Grasabweiser am Schneidgarniturschutz befestigt sein. Siehe Abbildung 24. Wird das Tri- Arc™ Messer benutzt, muss der Grasabweiser von dem Schneidgarniturschutz entfernt werden. Siehe Abbildung 23. WARNUNG Wenn Sie das Sägeblatt benutzen, muss die Sägeblatt- Schutzvorrichtung an der Halterung montiert sein.

2. Stecken Sie den Inbusschlüssel durch das Loch

in der oberen Flanschscheibe und das Loch im Getriebekopf. Zur Entfernung, drehen Sie die Mutter im Uhrzeigersinn.

3. Entfernen Sie die Mutter, die Unterlegscheibe und die

gewölbte Unterlegscheibe vom Getriebeschaft.

4. Öffnen Sie den ReelEasy™ Fadenkopf durch

Herunterdrücken der Sperren auf beiden Seiten. Der Inhalt des Fadenkopfs steht unter Federdruck, halten Sie daher während des Herunterdrückens der Sperren die andere Hand über die Fadenkopfabdeckung.

5. Entfernen Sie die Fadenkopfabdeckung, Stoßknopf

6. Installieren Sie den Antriebsverbinder und den

Fadenkopf im Getriebeschaft. Stecken Sie den Inbusschlüssel durch das Loch in der oberen Flanschscheibe und das Loch im Getriebekopf. Ziehen Sie den Antriebsverbinder mit dem Schraubenschlüssel gegen den Uhrzeigersinn fest an.

7. Setzen Sie die Spule wieder ein. Für die Befestigung

des ReelEasy™-Grastrimmerkopfs am Schaft sollte die Spule so platziert werden, dass Symbol auf der Spule sichtbar ist.

8. Setzen Sie den Stoßknopf wieder ein, indem Sie ihn in

die Mitte der Fadenspule setzen.

9. Setzen Sie die Fadenkopfabdeckung wieder auf und

richten die Sperren auf die Öffnungen im Fadenkopf aus. Drücken Sie die Abdeckung und den Trimmerkopf zusammen, bis beide Sperren sicher in den Öffnungen einrasten.

10. Installieren des Schneidfadens. Siehe unter34

Deutsch (Übersetzung der originalen Anleitungen) "Austausch des Fadens" in diesem Handbuch für weitere Informationen WARNUNG Um das Risiko schwerer Verletzungen zu vermeiden, schalten Sie immer den Motor aus, bevor Sie Einstellungen wie das Wechseln der Schneidköpfe vornehmen.

UMRÜSTEN VOM TRIMMER ZUM FREISCHEIDER

(TRI-ARC™-MESSER) Entfernen des ReelEasy™-Trimmerkopfs Siehe Abbildung 6.

1. Den Motor stoppen.

2. Öffnen Sie den ReelEasy™ Fadenkopf durch

Herunterdrücken der Sperren auf beiden Seiten. Der Inhalt des Fadenkopfes steht unter Federdruck, halten Sie daher während des Herunterdrückens der Sperren die andere Hand über die Fadenkopfabdeckung.

3. Entfernen Sie die Fadenkopfabdeckung, Stoßknopf

4. Stecken Sie den Inbusschlüssel durch das Loch in der

oberen Flanschscheibe und das Loch im Getriebekopf. Lösen Sie den Antriebsverbinder im Uhrzeigersinn mit einem Schraubenschlüssel, um ihn zu entfernen.

5. Entfernen Sie den Antriebsverbinder und den

Fadenkopf vom Getriebekopf. HINWEIS: Lagern Sie die zerlegten Teile für späteren Gebrauch gemeinsam.

Entfernen Sie das Grasabweiser vom Schneidgarniturschutz WARNUNG Wird das Tri-Arc™ Messer benutzt, muss der Grasabweiser von dem Schneidgarniturschutz entfernt werden. Siehe Abbildung 23. Installieren des Tri-Arc™-Messers Siehe Abbildung 6. WARNUNG Stellen Sie sicher, dass alle Knöpfe und Verbindungselemente vor Inbetriebnahme des Gerätes vollständig festgezogen sind. Prüfen Sie zur Vermeidung von schweren Verletzungen regelmäßig den festen Sitz. WARNUNG Beachten Sie, dass es sich bei der Mutter um eine Sperrmutter handelt, die nur einmal verwendet werden darf. Verwenden Sie die Sperrmutter nicht erneut. Verwenden Sie beim Installieren/erneuten Installieren eine neue Sperrmutter. Werden diese Anweisungen nicht befolgt, kann dies zu schweren Verletzungen führen. Um das Risiko von Verletzungen zu verringern, lassen Sie den Transportschutz zu jeder Zeit am Messer befestigt. Entfernen Sie den Transportschutz nur während des Betriebs.

1. Zentrieren Sie das Messer auf der oberen

Flanschscheibe und stellen dabei sicher, dass das Messer fl ach aufl iegt. Installieren Sie die Topfscheibe und stellen Sie sicher, dass sie fest in der Getriebewelle sitzt. Montieren Sie die Messerscheibe so, dass die Wölbung vom Messer weg gerichtet ist.

2. Montieren Sie die Messermutter

3. Stecken Sie den Inbusschlüssel durch das Loch in der

oberen Flanschscheibe und das Loch im Getriebekopf. Ziehen Sie die Mutter mit dem Schraubenschlüssel gegen den Uhrzeigersinn fest (20 Nm). UMRÜSTEN VON DEM FREISCHEIDER ZUM TRIMMER (TRI-ARC™-MESSER) Entfernen des T ri-Arc™-Messer Siehe Abbildung 7.

1. Den Motor stoppen.

2. Stecken Sie den Inbusschlüssel durch das Loch

in der oberen Flanschscheibe und das Loch im Getriebekopf. Zur Entfernung, drehen Sie die Mutter im Uhrzeigersinn.

3. Entfernen Sie die Messermutter, Topfscheibe und

das Messer, und bewahren Sie sie zur späteren Verwendung auf.

4. Befestigen Sie das Grasabweiser am

Schneidgarniturschutz, indem Sie die beiden Verriegelungslaschen in die zwei Kerben einsetzen; Schraube festziehen. HINWEIS: Lagern Sie die zerlegten Teile für späteren Gebrauch gemeinsam. Installieren des ReelEasy™-Trimmerkopfs Siehe Abbildung 7.

1. Installieren Sie den Antriebsverbinder und den

Fadenkopf im Getriebeschaft. Stecken Sie den Inbusschlüssel durch das Loch in der oberen Flanschscheibe und das Loch im Getriebekopf. Ziehen Sie den Antriebsverbinder mit dem35 Deutsch (Übersetzung der originalen Anleitungen) Schraubenschlüssel gegen den Uhrzeigersinn fest an.

2. Setzen Sie die Spule wieder ein. Für die gerade

Befestigung des ReelEasy™-Grastrimmerkopfs am Schaft sollte die Spule so platziert werden, dass Symbol auf der Spule sichtbar ist.

3. Setzen Sie den Stoßknopf wieder ein, indem Sie ihn

indie Mitte der Fadenspule setzen

4. Setzen Sie die Abdeckung des Trimmerkopfs wieder

auf, indem Sie die Sperren an den Öffnungen im Trimmerkopf ausrichten. Drücken Sie die Abdeckung und den Trimmerkopf zusammen, bis beide Sperren sicher in den Öffnungen einrasten.

5. Installieren des Schneidfadens. Siehe unter

"Austausch des Fadens" in diesem Handbuch für weitere Informationen.

6. Installieren Sie das Grasabweiser am

Schneidgarniturschutz. WARNUNG Wenn Sie den ReelEasy™-Trimmerkopf verwenden, muss der Grasabweiser am Schneidgarniturschutz befestigt sein. Siehe Abbildung 24. Umrüsten vom Trimmer zum Freischeider (Sägeblatt) Den Schneidgarniturschutz entfernen Siehe Abbildung 8.

1. Den Motor stoppen.

2. Den Schneidgarniturschutz von der Halterung

entfernen. Entfernen des ReelEasy™-Trimmerkopfs Siehe Abbildung 8.

1. Öffnen Sie den ReelEasy™-Trimmerkopf, indem Sie

die Sperren an beiden Seiten drücken. Der Inhalt des Fadenkopfes steht unter Federdruck, halten Sie daher während des Herunterdrückens der Sperren die andere Hand über die Fadenkopfabdeckung.

2. Entfernen Sie die Fadenkopfabdeckung, Stoßknopf

3. Stecken Sie den Inbusschlüssel durch das Loch in der

oberen Flanschscheibe und das Loch im Getriebekopf. Lösen Sie den Antriebsverbinder im Uhrzeigersinn mit einem Schraubenschlüssel, um ihn zu entfernen.

4. Entfernen Sie den Antriebsverbinder und den

Fadenkopf vom Getriebekopf. HINWEIS: Lagern Sie die zerlegten Teile für späteren Gebrauch gemeinsam. Den Sägeblattschutz installieren Siehe Abbildung 8.

1. Montieren Sie den Sägeblattschutz an die

Befestigungsklammer und richten Sie die Schraubenlöcher des Sägeblattschutzes an den Schrauben an der Befestigungsklammer aus.

2. Die Schrauben festziehen.

WARNUNG Wenn Sie das Sägeblatt benutzen, muss die Sägeblatt- Schutzvorrichtung an der Befestigungshalterung montiert sein. Das Sägeblatt installieren Siehe Abbildung 8. WARNUNG Stellen Sie sicher, dass alle Knöpfe und Verbindungselemente vor Inbetriebnahme des Gerätes vollständig festgezogen sind. Prüfen Sie zur Vermeidung von schweren Verletzungen regelmäßig den festen Sitz. WARNUNG Beachten Sie, dass es sich bei der Mutter um eine Sperrmutter handelt, die nur einmal verwendet werden darf. Verwenden Sie die Sperrmutter nicht erneut. Verwenden Sie beim Installieren/erneuten Installieren eine neue Sperrmutter. Wenn nicht alle angeführten Anweisungen befolgt werden, kann es zu schweren Verletzungen kommen. Um das Risiko von Verletzungen zu verringern, lassen Sie den Transportschutz zu jeder Zeit am Messer befestigt. Entfernen Sie den Transportschutz nur während der Schneidvorgänge.

1. Zentrieren Sie die Sägeblatt auf der oberen

Flanschscheibe und stellen Sie sicher, das die Sägeblatt fl ach aufl iegt. Installieren Sie die Topfscheibe und stellen Sie sicher, dass sie fest in der Antriebswelle sitzt. Montieren Sie die Messerscheibe so, dass die Wölbung vom Sägeblatt weg gerichtet ist

2. Montieren Sie die Messermutter

cken Sie den Inbusschlüssel durch das Loch in der oberen Flanschscheibe und das Loch im Getriebekopf. Ziehen Sie die Mutter mit dem Schraubenschlüssel gegen den Uhrzeigersinn fest (< 20 Nm).36 Deutsch (Übersetzung der originalen Anleitungen) WARNUNG Stellen Sie sicher, das sich das Sägeblatt in der richtigen Position befi ndet. Wenn Sie das Sägeblatt montieren, ist der Siebdruck auf dem Sägeblatt immer auf der Oberseite und in Richtung Sägeblattschutz. UMRÜSTEN VON DEM FREISCHEIDER (SÄGEBLATT) ZUM TRIMMER Entfernen des Sägeblattes und Sägeblattschutzes Siehe Abbildung 9.

1. Den Motor stoppen.

2. Stecken Sie den Inbusschlüssel durch das Loch in der

oberen Flanschscheibe und das Loch im Getriebekopf. Drehen Sie die Messermutter im Uhrzeigersinn, um sie zu entfernen.

3. Entfernen Sie die Mutter, die Unterlegscheibe, die

Topfscheibe, das Sägeblatt und den Sägeblattschutz und legen Sie alles zur späteren Verwendung zur Seite. HINWEIS: Lagern Sie die zerlegten Teile für späteren Gebrauch gemeinsam. Installieren des ReelEasy™-Trimmerkopfs Siehe Abbildung 9.

1. Installieren Sie den Antriebsverbinder und den

Fadenkopf im Getriebeschaft. Stecken Sie den Inbusschlüssel durch das Loch in der oberen Flanschscheibe und das Loch im Getriebekopf. Ziehen Sie den Antriebsverbinder mit dem Schraubenschlüssel gegen den Uhrzeigersinn fest an.

2. Setzen Sie die Spule wieder ein. Für die gerade

Befestigung des ReelEasy™-Grastrimmerkopfs am Schaft sollte die Spule so platziert werden, dass das Symbol auf der Spule sichtbar ist.

3. Setzen Sie den Stoßknopf wieder ein, indem Sie ihn in

die Mitte der Fadenspule setzen.

4. Setzen Sie die Abdeckung des Trimmerkopfs wieder

auf, indem Sie die Sperren an den Öffnungen im Trimmerkopf ausrichten. Drücken Sie die Abdeckung und den Trimmerkopf zusammen, bis beide Sperren sicher in den Öffnungen einrasten.

5. Installieren des Schneidfadens. Siehe unter

"Austausch des Fadens" in diesem Handbuch für weitere Informationen. Den Schneidgarniturschutz installieren Siehe Abbildung 9.

1. Befestigen Sie den Schneidgarniturschutz an der

Halterung und richten Sie die Schraubenlöcher am Schneidgarniturschutz mit den Schrauben der Halterung aus.

2. Die Schrauben festziehen.

WARNUNG Bei Verwendung des Reel Easy™ Fadenkopfs und Tri- Arc™ Messer, muss der Schneidgarniturschutz an der Halterung befestigt werden WARNUNG Wenn Sie das Sägeblatt benutzen, muss die Sägeblatt- Schutzvorrichtung an der Befestigungshalterung montiert sein. VERWENDUNG

■ Immer vorsichtig mit Kraftstoff umgehen. Kraftstoff ist extrem brennbar. ■ Immer im Freien auftanken. Keine Kraftstoffdämpfe einatmen. Nicht rauchen. ■ Benzin oder Öl darf nicht mit der Haut in Kontakt kommen. ■ Benzin und Öl von den Augen fernhalten. Wenn Benzin oder Öl in die Augen gelangt, diese sofort mit sauberem Wasser waschen. Wenn die Reizung anhält, sofort einen Arzt aufsuchen. ■ Wischen Sie verschüttetes Benzin sofort auf. KRAFTSTOFF MISCHEN ■ Dieses Werkzeug wird von einem Zweitaktmotor angetrieben und erfordert das Vormischen von Benzin und Zweitaktmotoröl. Unverbleites Benzin und Zweitaktmotoröl in einem sauberen Behälter mischen, der für Benzin genehmigt ist. ■ Dieser Motor ist für den Betrieb mit unverbleitem Benzin mit einer Oktanzahl von 91 ([R + M] / 2) oder höher vorgesehen. ■ Es darf kein vorgemischtes Benzin/Öl von Tankstellen verwendet werden. ■ Verwenden Sie nur ein synthetisches Zweitaktmotoröl. Kein Kfz-Öl oder Öl für Zweitakt-Außenbordmotoren verwenden. ■ Mischen Sie 2,5% synthetisches 2-Takt-Öl in das Benzin. Das ist ein Verhältnis von 40:1. ■ Mischen Sie die Treibstoffmixtur gründlich und auch jedes Mal vor dem Auffüllen. ■ In kleinen Mengen mischen. Höchstens einen Vorrat37 Deutsch (Übersetzung der originalen Anleitungen) für 30 Tage mischen. Wir empfehlen Ihnen die Verwendung eines synthetischen Zweitaktmotoröls, das einen Kraftstoffstabilisator enthält. 1 Litre + 25 ml = 2 Litres + 50 ml = 3 Litres + 75 ml = 40:1 4 Litres + 100 ml = 5 Litres + 125 ml = AUFTANKEN ■ Die Flächen um den Kraftstofftank-Deckel reinigen, um Kontamination zu vermeiden. ■ Den Tankdeckel langsam lösen um Druck entweichen zu lassen und zu vermeiden, dass Kraftstoffs am Tankdeckel entweicht. ■ Das Benzingemisch vorsichtig in den Tank leeren. Verschütten vermeiden. ■ Vor dem Aufsetzen des Deckels die Deckeldichtung reinigen und prüfen. ■ Den Deckel sofort aufsetzen und von Hand festziehen. Verschütteten Kraftstoff sofort aufwischen. Entfernen Sie sich vor dem Anlassen des Motors 9 m von dem Betankungsort. NOTE: Nach und während dem ersten Gebrauch des Motors tritt immer etwas Rauch aus; das ist normal. WARNUNG Schalten Sie vor dem Befüllen immer den Motor aus. Niemals Kraftstoff zu dem Produkt hinzuzufügen, wenn es in Betrieb oder der Motor heiß ist. Zum Anlassen des Motors immer mindestens 9 m (30 ft) Abstand vom Ort des Auftankens halten. Nicht rauchen.

EINSCHALTEN UND AUSSCHALTEN

Choke Position A Choke-Position B WARNUNG Starten Sie den Motor niemals in geschlossenen oder schlecht gelüfteten Räumen und lassen Sie ihn niemals darin laufen; das Einatmen von Abgasen kann tödlich sein. Einen kalten Motor per Hand anlassen: Siehe Abbildung 15.

1. Legen Sie das Produkt auf den Boden.

2. Drücken Sie die Einspritzpumpe ungefähr 10 Mal.

3. Stellen Sie den Chokehebel auf Position A (Choke

4. Ziehen Sie den Startergriff mit einer festen, schnellen

und gleichmäßigen Aufwärtsbewegung, bis der Motor zu starten versucht. Ziehen Sie den Startergriff nicht mehr als 4 Mal.

5. Stellen Sie den Chokehebel auf Position B (Choke

6. Den Startergriff ziehen bis der Motor anspringt. Ziehen

Sie den Startergriff nicht mehr als 6 Mal. HINWEIS: Wiederholen Sie den Vorgang ab Schritt 3, wenn der Motor nicht startet.

7. Lassen Sie den Motor vor dem Einsatz 10 Sekunden

warmlaufen. Einen warmen Motor per Hand anlassen: Siehe Abbildung 16.

1. Legen Sie das Produkt auf den Boden.

2. Stellen Sie den Chokehebel auf Position B (Choke

3. Ziehen Sie den Starterdgriff mit einer festen, schnellen

und konsequenten Aufwärtsbewegung, bis der Motor startet. Starten des Motors mit einem Elektrostarter (optional): WARNUNG Verwenden Sie nur den Ryobi OES18 Elektrostarter. Die Verwendung eines anderen Starters kann den Motor beschädigen und zu schweren Verletzungen führen. WARNUNG Vor dem Einsatz des Elektrostarters, lesen und verstehen Sie bitte die Betriebsanleitung des OES18 Elektrostarters, um unsachgemäße Bedienung und ernsthafte Verletzungen zu vermeiden. Einen kalten Motor mit Elektrostarter zu starten: Siehe Abbildung 21.

1. Installieren Sie die Starter-Bit im Elektrostarter mit

dem Pentagon-Bit nach außen zeigend.

2. Drücken Sie die F/R-Taste nach links bis das

Pentagon-Symbol auf der F/R-Taste erscheint.

3. Legen Sie das Produkt auf den Boden und stellen

Sie sicher, dass das Schneidwerkzeug nicht mit38 Deutsch (Übersetzung der originalen Anleitungen) irgendetwas in Kontakt kommt.

4. Drücken Sie die Einspritzpumpe 10 Mal.

HINWEIS: Nach 7 Mal drücken sollte Treibstoff in die Einspritzpumpe sichtbar sein. Falls nicht, drücken Sie weiter bis Treibstoff zu sehen ist.

5. Stellen Sie den Chokehebel auf Position A (Choke

6. Halten Sie den isolierten Schaft mit der linken Hand

und nutzen Sie Ihre rechte Hand, um den Schaft des Starterbits zum Starterloch des Motors zu schieben. Stellen Sie sicher, dass der Starter-Bit richtig fest sitzt. HINWEIS: Der Elektrostarter verfügt über eine Sicherheitsverriegelung. Drücken und halten Sie nicht den Einschalter des Elektrostarters, während Sie die Welle in die Aufnahmebohrung des Motors stecken. Der Starter lässt sich nicht einschalten, wenn der Elektrostarter nicht vollständig im Eingriff ist.

7. Betätigen und halten Sie den elektrischen

Starterschalter gedrückt, bis der Motor versucht zu starten. Drücken Sie den Elektrostarter nicht länger als 4 Sekunden.

8. Stellen Sie den Chokehebel auf Position B (Choke

9. Halten Sie den elektrischen Starterschalter gedrückt,

bis der Motor startet. HINWEIS: Wiederholen Sie den Vorgang ab Schritt 5, wenn der Motor nicht startet. Wiederholen Sie den Vorgang nicht mehr als einmal. Wenn der Motor nicht nach dem zweiten Versuch startet, finden Sie in der Anleitung unter "Der Motor ist abgesoffen" im Abschnitt "Fehle rbehebung" die Lösung.

10. Lassen Sie den Motor vor dem Einsatz 10 Sekunden

aufwärmen. Einen warmen Motor mit Elektrostarter zu starten: Siehe Abbildung 22.

1. Installieren Sie die Starter-Bit im Elektrostarter mit

dem Pentagon-Bit nach außen zeigend.

2. Drücken Sie die F/R-Taste nach links bis das

Pentagon-Symbol auf der F/R-Taste erscheint.

3. Legen Sie das Produkt auf den Boden und stellen

Sie sicher, dass das Schneidwerkzeug nicht mit irgendetwas in Kontakt kommt.

4. Stellen Sie den Chokehebel auf Position B (Choke

5. Halten Sie den isolierten Schaft mit der linken Hand

und nutzen Sie Ihre rechte Hand, um den Schaft des Starterbits zum Starterloch des Motors zu schieben. Stellen Sie sicher, dass der Starter-Bit richtig fest sitzt.

6. Halten Sie den elektrischen Starterschalter gedrückt,

bis der Motor startet. HINWEIS: Wiederholen Sie den Vorgang ab Schritt 5, wenn der Motor nicht startet. Wiederholen Sie den Vorgang nicht mehr als einmal. Wenn der Motor nicht nach dem zweiten Versuch startet, finden Sie in der Anleitung unter "Der Motor ist abgesoffen" im Abschnitt "Fehlerbehebung" die Lösung. Motor ausschalten: Siehe Abbildung 20. Schalten Sie den Zündungsschalter auf die "O" (AUS) Position.

BEDIENEN DES TRIMMERS

Siehe Abbildung 11. ■ Halten Sie das Produkt mit der rechten Hand an dem Griff mit dem Gasdrücker und der linken Hand am linken Griff. Halten Sie das Gerät während des Betriebs fest mit beiden Händen. ■ Der Grastrimmer sollte in einer bequemen Position mit dem Gashebelgriff ungefähr hüfthoch gehalten werden. ■ Benutzen Sie das Produkt immer mit Vollgas. Längeres Schneiden mit gedrosselter Motorleistung führt zu Austritt von Schmierstoff aus dem Schalldämpfer. ■ Schneiden Sie hohes Gras von oben nach unten, um zu verhindern dass das Gras sich um da Schaftgehäuse und den Fadenkopf wickelt, was zu Schäden durch Überhitzung führen kann. ■ Wenn sich das Gras um die Schneidgarnitur wickelt, schalten Sie den Motor ab, und entfernen Sie das Gras. Tragen Sie Handschuhe, wenn Sie die Grasschnittreste entfernen.

Siehe Abbildung 12. ■ Nicht in das zu schneidende Gras drücken. Bewegen Sie es von einer zu anderen Seite. Bewegen Sie sich nach jedem Schwung ein wenig nach vorn. ■ Halten Sie das Produkt geneigt in Richtung des zu schneidenden Bereichs. ■ Nicht an gefährlichen Orten verwenden! ■ Benutzen Sie die Fadenspitze zum Schneiden; zwingen Sie den Fadenkopf nicht in das ungeschnittene Gras. ■ Draht und Lattenzäune können den Faden übermäßig abnutzen und sogar beschädigen. Stein- und Ziegelwände, Bordsteine und Holz können den Faden sehr schnell abnutzen. ■ Vermeiden Sie Bäume und Sträucher. Baumrinde, Holzleisten, Verkleidungen und Zaunpfosten können von dem Faden leicht beschädigt werden.

VERLÄNGERN DES FADENS

Der Fadenvorschub wird ausgelöst, indem mit dem Fadenkopf auf das Gras geklopft wird, während der Motor39 Deutsch (Übersetzung der originalen Anleitungen) auf Vollgas läuft. ■ Lassen Sie den Motor bei Vollgas laufen. ■ Klopfen Sie mit dem Fadenkopf auf den Boden, um den Faden zu verlängern. Der Faden wird mit jedem Klopfen verlängert. Halten Sie den Knopf nicht auf dem Boden fest. ■ Der Faden sollte soweit verlängert werden bis er auf die richtige Länge von dem Fadenabschneider an dem Schneidgarniturschutz geschnitten wurde.

BENUTZEN DES FREISCHNEIDERS

Siehe Abbildung 13 - 14. ■ Damit die Gefahr von Rückschlag verringert wird: Nicht in das zu schneidende Material drücken. Bewegen Sie sich von rechts nach links mit gleichmäßigen Streichbewegungen. Bewegen Sie sich nach jeder Streichbewegung ein wenig nach vorn. ■ Halten Sie das Produkt mit der rechten Hand an dem Gashebelgriff und der linken Hand am linken Griff. Halten Sie das Gerät während des Betriebs fest am Griff. ■ Der Freischneider sollte in einer bequemen Position mit dem Gashebelgriff ungefähr hüfthoch gehalten werden. ■ Behalten Sie Ihren guten Halt und Ihr Gleichgewicht auf beiden Füßen. Stellen Sie sich so, dass Sie nicht durch einen Rückschlag des Messers das Gleichgewicht verlieren. ■ Stellen Sie die Aufhängeöse auf eine bequeme Trageposition ein. Gehen Sie sehr vorsichtig vor, wenn Sie das Messer oder das Sägeblatt mit dem Produkt benutzen. Ein Rückschlag des Messers/Sägeblatt ist die Reaktion die auftreten kann, wenn das sich drehende Messer auf etwas trifft das es nicht schneiden kann. Durch diesen Kontakt kann das Messer/Sägeblatt für einen Moment stoppen und das Gerät plötzlich von dem getroffenen Gegenstand "stoßen". Diese Reaktion kann so heftig sein, dass der Benutzer die Kontrolle über das Gerät verliert. Das Messers/Sägeblatt kann ohne Vorwarnung zurückschlagen, wenn es verhakt, hängenbleibt oder klemmt. Das ist wahrscheinlicher in Bereichen, in denen das zu schneidende Material schwer zu sehen ist. Gehen Sie, zum einfachen Schneiden und größerer Sicherheit, das zu schneidende Gras von rechts nach links an. Wenn unvermittelt auf einen Gegenstand oder Holzstock gestoßen wird, kann dadurch der Rückschlag des Messers/Sägeblatt minimiert werden. TRI-ARC™ MESSER Das Tri-Arc Messer ist nur zum Schneiden von schwerem Unkraut und Ranken geeignet. Wenn das Messer stumpf wird, kann es umgedreht werden um die Lebensdauer zu verlängern. Schärfen Sie das Tri-Arc Messer nicht. SÄGEBLATT Das Sägeblatt eignet sich zum Schneiden von weichen Unkraut, Reben, Sträucher und kleinen Bäumen. Abgenutzten Sägeblätter führen zu schlechter Leistung. Überprüfen Sie das Sägeblatt vor jeder Verwendung. Ersetzen Sie sofort verschlissene oder beschädigte Klingen. SCHNEIDETECHNIK WARNUNG Die Messer sind sehr scharf, und können auch im Stillstand Verletzungen verursachen. Gehen Sie sehr vorsichtig vor, wenn Sie das Messer mit dem Produkt benutzen. Die sichere Bedienung dieses Werkzeugs macht es notwendig, dass Sie diese Bedienungsanleitung und alle Schilder auf dem Werkzeug lesen und verstehen. ■ Beide Hände müssen immer eingesetzt werden um das Produkt zu kontrollieren. Halten Sie das Gerät während des Betriebs fest mit beiden Händen. ■ Behalten Sie Ihren Griff und Ihr Gleichgewicht auf beiden Füßen. Stellen Sie sich so, dass Sie nicht durch einen Rückschlag der Klinge das Gleichgewicht verlieren. ■ Überprüfen und halten Sie den Bereich frei von versteckten Gegenständen wie Glas, Steine, Beton, Zäune, Draht, Holz, Metall usw. ■ Benutzen Sie die Messer niemals in der Nähe von Fußwegen, Zäunen, Pfosten, Gebäuden oder anderen unbeweglichen Objekten. ■ Benutzen Sie niemals ein Messer/Sägeblatt nachdem es auf einen harten Gegenstand getroffen ist, ohne sie vorher auf Beschädigungen zu überprüfen. Nicht benutzen, wenn Beschädigungen entdeckt wurden. ■ Gehen Sie, zum einfachen Schneiden und größerer Sicherheit, das zu schneidende Gras von rechts nach links an.

WARNUNG Verwenden Sie ausschließlich original Ersatzteile, Zubehör und Aufsätze des Herstellers. Nichtbefolgung kann zu schlechter Leistung oder möglichen Verletzungen führen und die Garantie erlischt. ■ Der Schneidgarnitur darf sich im Leerlaufbetrieb nicht drehen. Wenn diese Anforderung nicht erfüllt40 Deutsch (Übersetzung der originalen Anleitungen) wird, muss die Kupplung eingestellt werden oder die Maschine dringend von einem qualifizierten Techniker gewartet werden. ■ Sie dürfen die die in dieser Bedienungsanleitung beschriebenen Einstellungen und Reparaturen durchführen. Für andere Reparaturen oder Rat, ziehen Sie einen autorisierten Kundendienst hinzu. ■ Die Folgen falscher Wartung können übermäßige Kohlenstoffablagerungen und als zu Leistungsverlust und schwarzen, öligen Rückständen die von dem Schalldämpfer tropfen, führen. ■ Stellen Sie sicher, dass der Schneidgarniturschutz, Tragegeschirr und Griffe ordnungsgemäß und sicher befestigt sind, um die Gefahr von Verletzungen zu vermeiden.

AUSTAUSCH DES FADENS

Siehe Abbildung 10. ■ Stellen Sie sicher, dass sich der Startschalter in der Position „Off“ befindet. ■ Benutzen Sie einen Monofilamentfaden mit 2.4 mm Durchmesser. ■ Schneiden Sie ein etwa 6 m langes Stück Faden zurecht. ■ Drehen Sie den Knopf an dem Fadenkopf bis die Linie auf dem Knopf mit den Pfeilen auf dem Fadenkopf ausgerichtet sind. ■ Führen Sie ein Fadenende in die Öse an der Seite des Fadenkopfes ein und schieben Sie es weiter bis der Faden durch die Öse auf der anderen Seite wieder herauskommt. Schieben Sie den Faden weiter durch den Fadenkopf bis die Mitte des Fadens sich innerhalb des Fadenkopfes befindet und der Faden, der sich außerhalb des Fadenkopfes befindet, auf beiden Seiten gleich lang ist. ■ Drehen Sie den Knopf am Fadenkopf im Uhrzeigersinn um den Faden aufzuwickeln. ■ Wickeln Sie den Faden auf bis nur noch ca. 20 cm des Fadens aus dem Fadenkopf herausragen.

TRANSPORTSCHUTZ MESSER/SÄGEBLATT

Siehe Abbildung 17 - 18. Schieben Sie immer den Transportschutz auf das Messer/Sägeblatt, wenn das Gerät nicht benutzt wird. Der Transportschutz besitzt Clips entlang der Kanten um ihn an den Messer/Sägeblatt zu fi xieren. Tragen Sie Handschuhe und seien Sie vorsichtig, wenn Sie das Messer/Sägeblatt handhaben. NOTE: Entfernen Sie immer den Transportschutz, bevor Sie das Gerät benutzen. Wenn der Transportschutz nicht entfernt wird, kann er weg geschleudert werden, sobald das Messer sich bewegt.

REINIGEN DER AUSPUFF UND DES

SCHALLDÄMPFERS Je nach verwendeter Kraftstoffsorte, Ölmenge sowie - sorte und/oder Betriebsbedingungen, können die Auspufföffnung und der Schalldämpfer durch Kohleablagerungen verstopft werden. Falls Ihr benzinbetriebenes Werkzeug einen Leistungsverlust aufzeigen sollte, müssen diese Ablagerungen von einem qualifi zierten Techniker entfernt werden. LUFTFILTER REINIGEN Siehe Abbildung 19. ■ Stellen Sie sicher, dass sich der Startschalter in der Position „Off“ befindet. ■ Den Luftfilter-Knopf und Luftfilterabdeckung entfernen. ■ Entfernen Sie den Luftfilter und reinigen ihn mit warmer Seifenlauge. ■ Spülen und den Luftfilter vollständig trocknen lassen. ■ Den Luftfilter ersetzen. HINWEIS: Falls beschädigt, sofort ersetzen. ■ Montieren Sie die Luftfilterabdeckung. ■ Den Luftfilter-Knopf festziehen. HINWEIS: Um die beste Leistung zu erreichen, sollte der Luftfi lter jedes Jahr ersetzt werden.

38. Beschermkap Tri-Arc™-mes

6. Geležtė „Tri-Arc™“

GARANTIEBEDINGUNGEN Zusätzlich zu den obligatorischen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum

des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Gartenwerkzeuge (AC/

DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf der Website www.ryobitools. eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Residenzland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab,

die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpichtungen, einschließlich, aber nicht begrenzt auf Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes: – Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind – Geräte, an denen Veränderungen vorgenommen wurden – Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde – Schäden durch Nichtbeachtung der Bedienungsanleitung – nicht-CE-zertifizierte Geräte – Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden – Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden – Geräte, die mit einer fehlerhaften Treibstoffmischung (Treibstoff, Öl, Ölanteil) betrieben wurden – Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe – normaler Verschleiß von Ersatzteilen – unangemessene Nutzung, Überlastung des Geräts – Nutzung nicht genehmigter Zubehörteile oder Ersatzteile – Regelmäßige Einstellung oder Wartungsreinigung des Vergasers – Komponenten (Ersatzteile und Zubehörteile), die natürlichem Verschleiß unterliegen, einschließlich, aber nicht beschränkt auf Pufferknäufe, Treibriemen, Kupplungen, die Klingen von Heckenscheren oder Rasenmähern, Kabelstränge, Gaszüge, Kohlebürsten, Stromkabel, Zinken, Filzunterlegscheiben, Steckbolzen, Gebläselüfter, Gebläse- und Vakuumschläuche, Vakuumbeutel und -riemen, Führungsleisten, Kettensägen, Schläuche, Verbinder, Spraydüsen, Räder, Sprühstäbe, Innenrollen, Außenspulen, Schneideanlagen, Zündkerzen, Luftfilter, Gasfilter, Mulchenklingen usw.

4. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation

gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI- Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

5. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Hieraus

ergibt sich weder eine Garantieverlängerung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über.In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.

6. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen,

Liechtenstein, der Türkei und Russland. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt. AUTORISIERTER KUNDENDIENST Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu nden.NL RYOBI

EC KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Hiermit erklären wir, dass die Produkte Freischneider/Grastrimmer Marke: Ryobi Modellnummer: RBC42FSBO / RBC52FSBO / RBC52FSBOS Seriennummernbereich:

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC as last amended 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Gemessener Schallleistungspegel: 109,48 dB (A) Garantierter Schallleistungspegel: 112 dB (A) Konformitätsbeurteilungsmethode zu Anhang V Richtlinie 2000/14/EC wie durch 2005/88/EC. Floyd Jeffrey Nesom (BSME) Generaldirektor Technik Winnenden, Oct. 13, 2016 Autorisiert die technische Datei zu erstellen: Alexander Krug, Geschäftsführer Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
