NÁVOD K OBSLUZE RBC52FSBOS RYOBI

Rendkívüli módon ügyeljen arra, hogy a gyertyát megfelelő módon helyezze be. A ferde becsavarás a motor súlyos károsodását okozza.160 Čeština (Překlad z originálních pokynů) Při návrhu křovinořezu / strunové sekačky byl kladen obzvláštní důraz na bezpečnost, výkon a spolehlivost.

Strunovou sekačku/křovinořez smí používat pouze dospělé osoby, které si přečetly a řádně pochopily pokyny a upozornění v tomto návodu, a mohou být považovány za zodpovědné za své činy. Tento výrobek je určen pouze pro venkovní používání v dobře větrané oblasti. Z bezpečnostních důvodů je nutné s produktem řádně manipulovat oběma rukama. Produkt vybavený zastřihávací hlavou (a příslušným krytem) je vhodný k sečení vysoké trávy, dužnatého plevele a podobné vegetace v úrovni nebo takřka v úrovni země. Je-li produkt vybaven čepelí Tri-Arc™ (a příslušným chráničem), lze jej použít také jako křovinořez. Je-li vybaven kotoučem pily (a příslušným chráničem), lze s ním odřezávat menší stromky. Rovina řezu by měla být víceméně rovnoběžně s plochou země. Výrobek se nesmí používat pro stříhání či úpravu živého plotu, keřů nebo jiné vegetace, kde rovina řezu není rovnoběžně s plochou země. Přístroj nepoužívejte ji k jiným účelům. VAROVÁNÍ Pro snížení nebezpečí poranění musí uživatel před použitím tohoto výrobku přečíst a pochopit návod k použití. VAROVÁNÍ Nepokoušejte se používat produkt, dokud si řádně nepřečtete a neporozumíte všem pokynům a bezpečnostním předpisům uvedeným v této příručce. Pochybení tak může způsobit vznik požáru, úraz elektřinou a/nebo vážné osobní poranění. Uschovejte si tento návod k obsluze a často se do něj dívejte, abyste stále bezpečně pracovali a poučte ostatní, kteří by mohli nástroj používat. VAROVÁNÍ Tento nástroj není určen pro používání osobami, včetně dětí, pokud jsou jejich fyzické, pohybové nebo mentální schopnosti sníženy. Dohlédněte, aby si děti se spotřebičem nehrály. PŘEČTĚTE SI VŠECHNY POKYNY

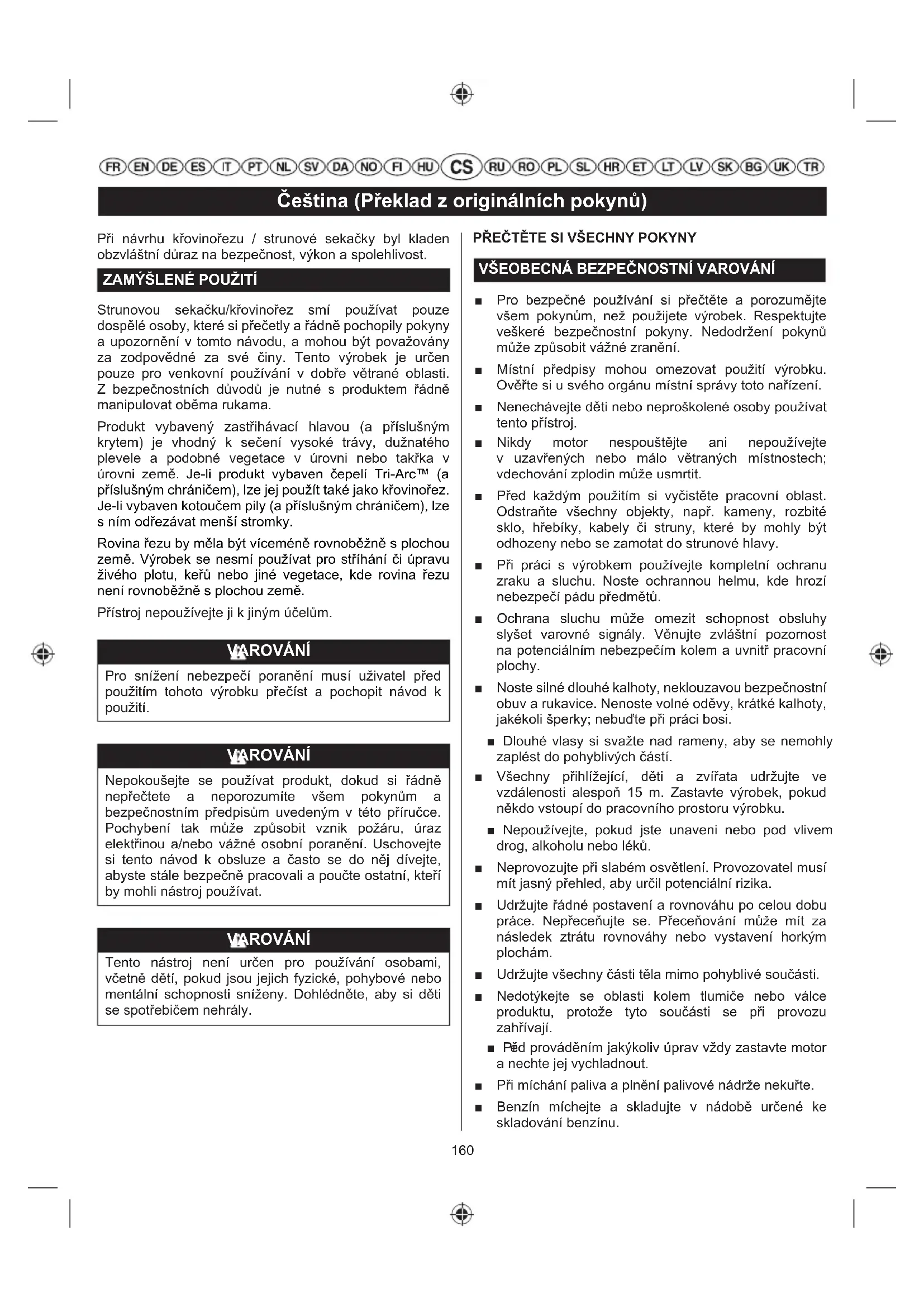

VŠEOBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ

■ Pro bezpečné používání si přečtěte a porozumějte všem pokynům, než použijete výrobek. Respektujte veškeré bezpečnostní pokyny. Nedodržení pokynů může způsobit vážné zranění. ■ Místní předpisy mohou omezovat použití výrobku. Ověřte si u svého orgánu místní správy toto nařízení. ■ Nenechávejte děti nebo neproškolené osoby používat tento přístroj. ■ Nikdy motor nespouštějte ani nepoužívejte v uzavřených nebo málo větraných místnostech; vdechování zplodin může usmrtit. ■ Před každým použitím si vyčistěte pracovní oblast. Odstraňte všechny objekty, např. kameny, rozbité sklo, hřebíky, kabely či struny, které by mohly být odhozeny nebo se zamotat do strunové hlavy. ■ Při práci s výrobkem používejte kompletní ochranu zraku a sluchu. Noste ochrannou helmu, kde hrozí nebezpečí pádu předmětů. ■ Ochrana sluchu může omezit schopnost obsluhy slyšet varovné signály. Věnujte zvláštní pozornost na potenciálním nebezpečím kolem a uvnitř pracovní plochy. ■ Noste silné dlouhé kalhoty, neklouzavou bezpečnostní obuv a rukavice. Nenoste volné oděvy, krátké kalhoty, jakékoli šperky; nebuďte při práci bosi. ■ Dlouhé vlasy si svažte nad rameny, aby se nemohly zaplést do pohyblivých částí. ■ Všechny přihlížející, děti a zvířata udržujte ve vzdálenosti alespoň 15 m. Zastavte výrobek, pokud někdo vstoupí do pracovního prostoru výrobku. ■ Nepoužívejte, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. ■ Neprovozujte při slabém osvětlení. Provozovatel musí mít jasný přehled, aby určil potenciální rizika. ■ Udržujte řádné postavení a rovnováhu po celou dobu práce. Nepřeceňujte se. Přeceňování může mít za následek ztrátu rovnováhy nebo vystavení horkým plochám. ■ Udržujte všechny části těla mimo pohyblivé součásti. ■ Nedotýkejte se oblasti kolem tlumiče nebo válce produktu, protože tyto součásti se při provozu zahřívají. ■ Př ed prováděním jakýkoliv úprav vždy zastavte motor a nechte jej vychladnout. ■ Při míchání paliva a plnění palivové nádrže nekuřte. ■ Benzín míchejte a skladujte v nádobě určené ke skladování benzínu.161 Čeština (Překlad z originálních pokynů) ■ Benzín míchejte na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. Pečlivě utřete vylitý benzín. Přesuňte se o 9 m (30 stop) od místa doplnění před spuštěním motoru. ■ Před doplněním paliva motor zastavte a nechte výrobek vychladnout. ■ Nechejte motor zchladit; vyprázdněte nádrž pro palivo a zajistěte proti přemístění před převozem ve vozidle. ■ Vždy vypněte motor a ujistěte se, že se všechny pohyblivé díly zastavili dříve, než: ● servis ● ponechání výrobku bez dozoru ●čištění výrobku ● výměna příslušenství ● Odstraňování blokování ● kontrola případného poškození po nárazu do předmětu

kontrola případného poškození, pokud začne výrobek nezvykle vibrovat ● provádění údržby ● sejmutí čepele ● Nasazení čepele VAROVÁNÍ Nikdy nepoužívejte sekací náčiní ani nástavce, které nejsou společností Ryobi v této příručce uvedeny. Týká se to také použití kovových otáčivých řetězů a mulčovacích čepelí. Tyto předměty se během použití mohou zlomit a vystavit uživatele či přihlížející riziku závažného poranění. VAROVÁNÍ Prohlídka po pádu či jiných úderech: Výrobek řádně prohlédněte a zjistěte vady či poškození. Jakýkoliv poškozený díl je nutné správně opravit nebo nechat vyměnit v autorizovaném servisním středisku.

VAROVÁNÍ PRO STRUNOVOU SEKAČKU

■ Jakmile je strunová hlava zničena, popraskaná nebo poškozená, vyměňte ji. Ujistěte se, že strunová hlava je správně nainstalovaná a bezpečně upevněna. Pochybení tak může způsobit vážný úraz. ■ Nepoužívejte na mokrou trávu. ■ Nechoďte pospět, když výrobek používáte. ■ Choďte, nikdy neběhejte. ■ Malá čepel přimontovaná k chrániči proti pořezání je určena k ustřižení nově vytažené struny na správnou délku – bezpečně a s optimálním výkonem. Je velmi ostrá; nedotýkat se, obzvlášť při čištění výrobku. ■ Vždy zajistěte, aby ventilační otvory nebyly ničím zataraseny. ■ Před pracemi s nástrojem a po nárazu zkontrolujte možné poškození dílů. Zkontrolujte žací prostředky na známky prasklin nebo jiných poškození. Poškozený vypínač nebo jakýkoliv jiný díl je nutné správně opravit nebo nechat vyměnit v autorizovaném servisním středisku. ■ Zkontrolujte, zda je doplněk hlavy řádně nainstalován a bezpečně upevněn. ■ Zkontrolujte, že jsou všechny kryty, deflektory, rukojeti, šrouby a upevňovací prvky řádně připevněny. ■ Výrobek žádným způsobem neupravujte. Může dojít ke zvýšení rizika úrazu vás nebo druhých. ■ V řezné hlavě používejte pouze náhradní strunu od výrobce. Nepoužívejte žádné jiné sekací nástavec. ■ Produkt nikdy neprovozujte bez namontovatelného chrániče proti pořezání, který je v dobrém stavu. ■ Při řezání držte výrobek pevně za obě rukojeti. Strunová hlava musí zůstat v úrovní pod pasem. Nikdy nesekejte se strunovou hlavou umístěnou výše než 76 cm nad zemí.

VAROVÁNÍ KE KŘOVINOŘEZU

■ Kromě výše uvedených zásad platí tyto další pokyny při používání produktu v režimu křovinořezu. ■ Při nasazování nebo snímání čepelí používejte pevné rukavice, protože čepele mají ostré hrany. ■ Nezkoušejte se dotýkat nebo zastavovat nůž, když se otáčí. ■ Pohybující se čepel může způsobit závažné poranění. Oběma rukama držte produkt řádně pod kontrolou, dokud se čepel zcela nezastaví. ■ Vyměňujte každý poškozený nůž. Vždy se ujistěte, že je nůž řádně nainstalován a bezpečně připevněn před každým použitím. ■ Používejte pouze náhradní čepele nebo řezné kotouče od výrobce Tri-Arc™. Nepoužívejte žádné jiné sekací nástavec. ■ Nikdy nesečte materiál s průměrem vyšším než 13 mm kotoučem Tri-Arc a 40 mm pilovým kotoučem. ■ Výrobek je vybaven postrojem. Opatrně nastavte postroj tak, aby pohodlně podpíral hmotnost produktu po vaší pravé straně. ■ Vyhledejte si jak obsluhovat rychlospojku a naučte se ji používat před první obsluhou nástroje. Její správné používání může zabránit v nouzi vážným poraněním. Nikdy nenoste doplňující oděv přes popruhy nebo jinak neomezujte přístup k rychlospojce.162 Čeština (Překlad z originálních pokynů) ■ Před skladováním nebo přepravováním výrobku vždy na nůž umisťujte chránič nože. Před používání nástroje vždy chránič nože sundejte. Pokud jej nesundáte, může chránič vyletět jako projektil při spuštění přístroje. ■ Je třeba být opatrný, když používáte nůž s tímto zařízením. Vyskočení nože je reakce, která může nastat, když rotující nůž přijde do kontaktu s něčím, co nelze přeřezat. Tento kontakt může způsobit, že se nůž okamžitě zastaví a náhle nástroj „vyskočí“ od objektu, který byl zasažen. Tato reakce může být tak prudká, že obsluhující může ztratit kontrolu nad přístrojem. Odmrštění nože může nastat bez varování, pokud se nůž zasekne, zamotá do trávy nebo zahákne. Nejpravděpodobněji to může nastat v oblastech, kde je obtížně prohlédnout materiál k sečení. ■ Pro jednoduché a bezpe čné sečení provádějte sečení plevele zprava do leva. V případě kontaktu s neočekávaným předmětem nebo dřevěným kmenem by toto mohlo snížit zpětnou reakci kotouče. Pro ovládání výrobku jsou zapotřebí obě ruce. ZBYTKOVÁ RIZIKA Dokonce, i když se výrobek provozuje jak je předepsáno, je stále nemožné zcela eliminovat veškeré zbytkové rizikové faktory. Následující nebezpečí mohou nastat při používání; vyhýbejte se: ■ Kontakt s řeznými prostředky. – Když se výrobek nepoužívá, musí být nasazené chrániče čepelí. Ruce a nohy udržujte celou dobu mimo kotouče. ■ Poranění způsobené vibracemi. – Pro danou práci vždy používejte správný nástroj, navržené rukojeti a dodržujte pracovní dobu a expozici. ■ Poškození sluchu způsobeného expozicí hluku. – Noste ochranu sluchu a omezte vystavení. ■ Poranění zraku odletujícím materiálem. – Vždy noste adekvátní ochranu zraku. ■ Riziko padajících předmětů – Noste ochrannou helmu, kde hrozí nebezpečí pádu předmětů. Při používání křovinořezu může docházet ke zpětným rázům. Držte produkt řádně pod kontrolou oběma rukama za vyznačené rukojeti. Postupujte podle pokynů jinde v této příručce, abyste omezili riziko zpětných ráz

Bylo zjištěno, že vibrace z ručních pracovních nástrojů mohou u některých osob přispívat ke stavu tzv. Raynaud’s Syndrome (Raynaudovu syndromu). Mezi jeho příznaky patří brnění, necitlivost a zběleni prstů, patrné obvykle po pobytu v chladu. Vědci se domnívají, že k rozvinutí těchto příznaků přispívají dědičné faktory, pobyt v chladu a vlhku, strava, kouření a pracovní návyky. Uživatel může omezit případné působení vibrací použitím vhodných opatření: ■ Za chladného počasí se teple oblečte. Při práci s výrobkem si navlékněte rukavice, abyste udrželi ruce a zápěstí v teple. Bylo zjištěno, že chladné počasí je hlavním faktorem přispívajícím k Raynaud’s Syndrome (Raynaudovu syndromu). ■ Během práce si v pravidelných intervalech zacvičte, abyste zvýšili krevní oběh. ■ Ujistěte se, že je nástroj správně umístěn v navržené provozní poloze před spuštěním nástroje. ■ Omezte dobu práce za den. Zařazujte časté pracovní přestávky. Jakmile pocítíte některý z výše uvedených příznaků tohoto syndromu, okamžitě přerušte práci a vyhledejte lékaře. VAROVÁNÍ Poranění mohou být způsobena, či zhoršena, prodlouženým používáním nástroje. Když používáte jakýkoliv nástroj delší dobu, dělejte pravidelně přestávky.

TRANSPORT A SKLADOVÁNÍ

■ Před skladováním a transportem nechejte výrobek vždy zastavit a vychladnout. ■ Odstraňte z výrobku všechen cizí materiál. ■ Je-li namontována sečná čepel, přikryjte ji krytkou na čepel. ■ Vylijte palivo z nádrže do kanystru nebo do jiné nádoby, ve které lze uchovávat benzín. Řádně nasaďte uzávěr palivové nádrže a utáhněte. ■ Zapněte motor a nechte ho běžet, dokud se sám nevypne pro nedostatek paliva. Odstraní se tak veškerý benzín, který by mohl po čase zanechat stopy laku a pryže v palivovém systému. ■ Ukládejte v chladných, suchých a dobře větraných prostorech, které nejsou přístupné dětem. Nářadí neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahrádkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací. Neskladujte mimo budovu. ■ Při transportu výrobku zajistěte proti pohybům nebo pádu, abyste zabránili poranění osob nebo poškození výrobku. ■ Nepřenášejte či nepřepravujte nástroj, když běží. ■ Dodržujte veškeré národní závazné předpisy v oblasti přepravy a skladování pohonných hmot. Zbylé palivo163 Čeština (Překlad z originálních pokynů) můžete použít pro jiné nářadí vybavené dvoudobým motorem.

KRÁTKODOBÉ SKLADOVÁNÍ

■ Zastavte motor a před uschováním jej nechte vychladnout. ■ Odstraňte z výrobku všechen cizí materiál. ■ Ukládejte v chladných, suchých a dobře větraných prostorech, které nejsou přístupné dětem. ■ Nářadí neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahrádkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací. ■ Neskladujte mimo budovu. SYMBOLY Některé z následujících symbolů mohou být použity na tomto výrobku. Prostudujte si je prosím a naučte se jejich význam. Řádný výklad těchto symbolů vám umožní s tímto výrobkem pracovat lépe a bezpečněji. Bezpečnostní výstraha Abyste se vyhnuli vážným osobním poraněním, nepokoušejte se tento výrobek používat, dokud jste řádně nepřečetli a nepochopili celý návod k použití. Dávejte pozor na odmrštěné nebo odletující předměty. Všechny přihlížející, zvláště děti a zvířata udržujte ve vzdálenosti alespoň 15 m od pracovní oblasti. Tento přístroj není vhodný pro používání s ozubenými kotouči rotačních pil. 7,370 min

Směr otáčení a nejvyšší počet otáček hřídele pro sekací nástavec. Noste neklouzavou bezpečnostní obuv, když používáte tento výrobek. Navlékněte si pevné neklouzavé rukavice. Dejte pozor na rázy od čepele. Používejte ochranu zraku, hlavy a sluchu. Pro snížení nebezpečí poranění nebo poškození se vyhněte kontaktu s jakoukoliv horkou plochou. Udržujte ruce mimo nože. Držte ruce v dostatečné vzdálenosti od řezných čepelí. Horký povrch Používejte pouze bezolovnatý benzin pro motorová vozidla s oktanovým číslem 91 ([R + M]/2) nebo více. Používejte olej pro 2 dobé motory chlazené vzduchem. Palivo důkladně promíchejte a opět ho zamíchejte vždy před použitím. Toto nářadí je v souladu se všemi normami a předpisy platnými v zemi EU, ve které bylo zakoupeno. Euroasijská značka shody Ukrajinská značka shody Nůž Tri-Arc™ Spínač zapalování: O = Vypnuto, I = Spustit

Stiskněte 7 krát hruškový balónek .

Motor nastartujete zatažením za spouštěcí rukojeť. Mačkejte spoušť plynu pro spuštění/běh Spuštění studeného motoru rukou164 Čeština (Překlad z originálních pokynů) Spuštění teplého motoru rukou Spuštění studeného motoru pomocí elektrického startéru Spuštění teplého motoru pomocí elektrického startéru Směr otáčení rukojeti Zaručená hladina akustického výkonu je 112 dB. Sytič uzavřen Sytič otevřen Táhněte Rychlouvolňovací pásek Symbol přímé hřídele: Při nasazování strunové cívky by měl být tento symbol uživateli viditelný. Zamknuto Odemknuto Zastavte produkt. POPIS

3. Řídítková rukojeť

5. Kryt vyžínací násady

7. Hlava vyžínače ReelEasy™

8. Uzamykací kolečko na řídítkách

9. Rychlouvolňovací pásek

13. Servisní utahovací klíč

14. Imbusový klíč (5 mm)

15. Otvor v převodové krabičce

16. Otvor v horní přírubové podložce

17. Horní přírubová podložka

19. Miskovitá podložka

21. Servisní utahovací klíč

23. Pouzdro strunové hlavy

28. Kryt strunové hlavy

29. Ideální oblast sekání

30. Nebezpečná oblast sekání

31. Směr otáčení řezného nástroje

32. Spínač zapalování

33. Spouštěč - zvyšování otáček

34. Zámek páky plynu

35. Západky páky plynu

38. Chránič čepele Tri-Arc™

39. Ruční šroub vzduchového fi ltru

40. Kryt vzduchového fi ltru

44. Chránič kotouče pily

45. Kryt kotouče pily

46. Otvor hřídele na motoru

48. Kryt proti trávě

51. Startovací kolík

52. Elektrický startér

54. Hřídel startovacího kolíku

MONTÁŽ VYBALENÍ Tento výrobek vyžaduje složení. ■ Vyndejte nástroj a veškeré příslušenství z krabice. Ujistěte se, že jsou přibaleny všechny položky uvedené v seznamu součástí. ■ Opatrně nástroje zkontrolujte, zda není rozbit nebo poškozen dopravou. ■ Obal nelikvidujte, dokud nezjistíte, že nástroj řádně funguje a řádně jste jej zkontrolovali.165 Čeština (Překlad z originálních pokynů) OBSAH BALENÍ ■ (křovinořez/vyžínač) ■ Hlava vyžínače ReelEasy™ ■ Kryt vyžínací násady ■ Nůž Tri-Arc™ ■ Popruhy ■ Návod k obsluze ■ Motorový olej ■ Kombinovaný klíč ■ Servisní utahovací klíč ■ Imbusový klíč (5 mm) ■ Imbusový klíč (4 mm) ■ Kotouč pily ■ Chránič kotouče pily VAROVÁNÍ Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. Pochybení tak může způsobit vážné osobní poranění. VAROVÁNÍ Nepokoušejte se tento výrobek upravovat nebo vyrábět příslušenství, které nejsou doporučeny k tomuto výrobku. Jakékoliv úpravy nebo přestavby je nesprávné zacházení mohou mít za následek nebezpečné podmínky vedoucí k vážným osobním poraněním. VAROVÁNÍ Nikdy nepřipojujte nebo neseřizujte žádné příslušenství, když poháněná hlava běží. Pochybení s nezastaveným motorem tak může způsobit vážný úraz. VAROVÁNÍ Před prací s tímto zařízením se ujistěte, zda jsou všechny ruční šrouby a příchytky zcela utaženy. během používání jej pravidelně kontrolujte, abyste zabránili vážnému poranění. NASTAVENÍ RUKOJETI Viz obrázek 2.

1. Uvolněte uzamykací kolečko na řídítkách.

2. Zvedněte a otočte rukojeť do požadované polohy.

Ujistěte se, že zarovnávací šipky jsou zarovnány.

3. Utáhněte uzamykací kolečko na řídítkách.

POZNÁMKA: Ve výrobku je zabudovaný mikro spínač, který motor deaktivuje, pokud není zajišťovací kolečko rukojeti úplně přitažené a šipky nejsou správně zarovnané. VAROVÁNÍ Pravidelně kontrolujte, zda je uzamykací kolečko na řídítkách dostatečně utaženo, aby nedošlo k závažnému úrazu.

1. Připněte západku na postroj k závěsu pásu.

2. Upravte popruh do pohodlné a vyvážené polohy, ve

které bude čepel nebo žací násada ve výšce 100 mm a 300 mm nad zemí. POZNÁMKA: S produktem vždy používejte postroj. POZNÁMKA: Chcete-li postroj rychle uvolnit od produktu, zprudka zatáhněte za rychlouvolňovací jazýček NASAZENÍ NAMONTOVATELNÉHO CHRÁNIČE PROTI

1. Nasaďte namontovatelný chránič proti pořezání na

montážní držák a vyrovnejte otvory na šrouby na namontovatelném chrániči proti pořezání podle šroubů na montážním držáku.

VAROVÁNÍ Při použití hlavy vyžínače ReelEasy™ musí být kryt proti trávě připevněn ke krytu nože. Viz obrázek 24. Pokud používáte nůž Tri-Arc™ pro řezání křoví, musí se sundat kryt proti trávě z chrániče nože. Viz obrázek

VAROVÁNÍ Při používání kotouče pily musí být chránič kotouče pily namontován k montážnímu držáku.

2. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Šroubem otočte doprava a vytáhněte jej.

3. Sundejte matici nože, podložku nože a horní166

Čeština (Překlad z originálních pokynů) miskovitou podložku z převodové hřídele.

4. Stlačením jazýčků po obou stranách otevřete hlavu

vyžínače ReelEasy™. Obsah hlavy strunového vyžínače je napružen, takže udržujte svou druhou ruku nad krytem hlavy strunového vyžínače, když mačkáte západky.

5. Sundejte kryt strunové hlavy, nárazové tlačítko a cívku

6. Připevněte konektor pohonu a kryt strunové hlavy do

převodové hřídele. Nasaďte imbusový klíč otvorem v horní přírubové podložce do otvoru v hlavě hnacího ústrojí. Pomocí klíče otočte konektorem pohonu doleva a utáhněte.

7. Pro násadu s rovnou hřídelí s hlavou vyžínače

ReelEasy™ musí být cívka umístěna tak, aby byla vidět na strunové cívce.

8. Vraťte nárazové tlačítko vložením do středu strunové

9. Nasaďte zpátky kryt hlavy vyžínače (zarovnejte

jazýčky s otvory v hlavě vyžínače). Stlačte kryt a hlavu vyžínače, dokud do sebe nezacvaknout.

10. Namontujte řeznou strunu. Další informace najdete v

části „Výměna struny“ v této příručce dále. VAROVÁNÍ V rámci snížení rizika závažného úrazu vždy před seřizováním (např. výměně vyžínacích hlav) vypněte motor. VÝMĚNA VYŽÍNAČE ZA KŘOVINOŘEZ (NŮŽ TRI- ARC™) Odstranění hlavy vyžínače ReelEasy™ Viz obrázek 6.

2. Stlačením jazýčků po obou stranách otevřete hlavu

vyžínače ReelEasy™. Obsah hlavy strunového vyžínače je napružen, takže udržujte svou druhou ruku nad krytem hlavy strunového vyžínače, když mačkáte západky.

3. Sundejte kryt strunové hlavy, nárazové tlačítko a cívku

4. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Klíčem otočte konektorem pohonu doprava a sejměte.

5. Sundejte konektor pohonu a kryt strunové hlavy z

převodové hlavy. POZNÁMKA: Uložte pospolu všechny demontované části pro pozdější používání.

6. Sundejte defl ektor trávy z kryt čepele.

VAROVÁNÍ Pokud používáte nůž Tri-Arc™ pro řezání křoví, musí se sundat kryt proti trávě z chrániče nože. Viz obrázek

Montáž nože Tri-Arc™ Viz obrázek 6. VAROVÁNÍ Před prací s tímto zařízením se ujistěte, zda jsou všechny ruční šrouby a příchytky zcela utaženy. během používání jej pravidelně kontrolujte, abyste zabránili vážnému poranění. VAROVÁNÍ Pozor: matice čepele je samojistná a lze ji použít jen jednou při montáži. Samojistnou matici znovu nepoužívejte. Při každé (opakované) montáži vždy použijte novou samojistnou matici. Nedodržování těchto pokynů může mít za následek vážné poranění osob nebo smrt. Aby se omezilo riziko zranění, vždy na čepeli ponechávejte kryt čepele. Kryt čepele sejměte jen při vlastním sečení.

1. Vystřeďte nůž na horní přírubě, ujistěte se, že nůž

sedí rovně. Namontujte miskovitou podložku a ujistěte se, že je řádně usazena na hnací hřídeli. Namontujte podložku čepele s vyvýšeným středem směrem od čepele.

2. Namontujte šroub hřídele.

3. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Klíčem otočte maticí nože doleva a utáhněte. (20 Nm). VÝMĚNA KŘOVINOŘEZU (NŮŽ TRI-ARC™) ZA VYŽÍNA

Sejmutí čepele Tri-Arc™ Viz obrázek 7.

2. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Šroubem otočte doprava a vytáhněte jej.

3. Sundejte matici nože, podložku nože, miskovitou

podložku a nůž a uschovejte pro budoucí použití.

4. Zasunutím dvou uzamykacích jazýčků do dvou zářezů

nasaďte defl ektor na trávu na kryt čepele a utáhněte šroub. POZNÁMKA: Uložte pospolu všechny demontované části pro pozdější používání.167 Čeština (Překlad z originálních pokynů) Montáž hlavy vyžínače ReelEasy™ Viz obrázek 7.

1. Připevněte konektor pohonu a kryt strunové hlavy do

převodové hřídele. Nasaďte imbusový klíč otvorem v horní přírubové podložce do otvoru v hlavě hnacího ústrojí. Pomocí klíče otočte konektorem pohonu doleva a utáhněte.

2. Znovu nasaďte cívku. Pro násadu s rovnou hřídelí s

hlavou vyžínače ReelEasy™ musí být cívka umístěna tak, aby byla vidět na strunové cívce.

3. Vraťte nárazové tlačítko vložením do středu strunové

4. Nasaďte zpátky kryt hlavy vyžínače (zarovnejte

jazýčky s otvory v hlavě vyžínače). Stlačte kryt a hlavu vyžínače, dokud do sebe nezacvaknout.

5. Namontujte řeznou strunu. Další informace najdete v

části „Výměna struny“ v této příručce dále.

6. Nasaďte defl ektor trávy na kryt čepele.

VAROVÁNÍ Při použití hlavy vyžínače ReelEasy™ musí být kryt proti trávě připevněn ke krytu nože. Viz obrázek 24. Výměna vyžínače za křovinořez (pilový list) Sejmutí namontovatelného chrániče proti pořezání Viz obrázek 8.

2. Sejměte namontovatelný chránič proti pořezání z

montážního držáku. Odstranění hlavy vyžínače ReelEasy™ Viz obrázek 8.

1. Stlačením jazýčků po obou stranách otevřete hlavu

vyžínače ReelEasy™. Obsah hlavy strunového vyžínače je napružen, takže udržujte svou druhou ruku nad krytem hlavy strunového vyžínače, když mačkáte západky.

2. Sundejte kryt strunové hlavy, nárazové tlačítko a cívku

3. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Klíčem otočte konektorem pohonu doprava a sejměte.

4. Sundejte konektor pohonu a kryt strunové hlavy z

převodové hlavy. POZNÁMKA: Uložte pospolu všechny demontované části pro pozdější používání. Nasazení chrániče kotouče pily Viz obrázek 8.

1. Připevněte kryt pilového listu k montážní konzoli a

zarovnejte otvory na krytu pilového listu se šrouby na montážní konzoli.

2. Bezpečně utáhněte šrouby.

VAROVÁNÍ Při používání kotouče pily musí být chránič kotouče pily namontován k montážnímu držáku. Nasazení kotouče pily Viz obrázek 8. VAROVÁNÍ Před prací s tímto zařízením se ujistěte, zda jsou všechny ruční šrouby a příchytky zcela utaženy. během používání jej pravidelně kontrolujte, abyste zabránili vážnému poranění. VAROVÁNÍ Pozor: matice čepele je samojistná a lze ji použít jen jednou při montáži. Samojistnou matici znovu nepoužívejte. Při každé (opakované) montáži vždy použijte novou samojistnou matici. Nedodržení pokynů může způsobit vážné zranění. Aby se omezilo riziko zranění, vždy na čepeli ponechávejte kryt čepele. Kryt čepele sejměte jen při vlastním sečení.

1. Umístěte čepel na střed na horní přírubovou položku

a ujistěte se, že čepel řádně doléhá. Namontujte miskovitou podložku a ujistěte se, že je řádně usazena na hnací hřídeli. Namontujte podložku čepele s vyvýšeným středem směrem od čepele.

2. Namontujte šroub hřídele.

3. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Klíčem otočte maticí nože doleva a utáhněte. (20 Nm). VAROVÁNÍ Ujistěte se, že kotouč pily je ve správné poloze. Při nasazování kotouče pily je sítotiskový obrazec na kotouči vždy nahoře a je orientován směrem k chrániči kotouče pily. VÝMĚNA KŘOVINOŘEZU (PILOVÝ LIST) ZA VYŽÍNAČ Sejmutí kotouče pily a chrániče kotouče pily Viz obrázek 9.

2. Nasaďte imbusový klíč otvorem v horní přírubové

podložce do otvoru v hlavě hnacího ústrojí. Pro168 Čeština (Překlad z originálních pokynů) sundání otáčejte maticí nože kotouče ve smyslu chodu hodinových ručiček.

3. Sundejte matici nože, podložku nože, miskovitou

podložku, pilový list a kryt pilového listu a uschovejte pro budoucí použití. POZNÁMKA: Uložte pospolu všechny demontované části pro pozdější používání. Montáž hlavy vyžínače ReelEasy™ Viz obrázek 9.

1. Připevněte konektor pohonu a kryt strunové hlavy do

převodové hřídele. Nasaďte imbusový klíč otvorem v horní přírubové podložce do otvoru v hlavě hnacího ústrojí. Pomocí klíče otočte konektorem pohonu doleva a utáhněte.

2. Znovu nasaďte cívku. Pro násadu s rovnou hřídelí s

hlavou vyžínače ReelEasy™ musí být cívka umístěna tak, aby byla vidět na strunové cívce.

3. Vraťte nárazové tlačítko vložením do středu strunové

4. Nasaďte zpátky kryt hlavy vyžínače (zarovnejte

jazýčky s otvory v hlavě vyžínače). Stlačte kryt a hlavu vyžínače, dokud do sebe nezacvaknout.

5. Namontujte řeznou strunu. Další informace najdete v

části „Výměna struny“ v této příručce dále. Nasazení namontovatelného chrániče proti pořezání Viz obrázek 9.

1. Nasaďte namontovatelný chránič proti pořezání na

montážní držák a vyrovnejte otvory na šrouby na namontovatelném chrániči proti pořezání podle šroubů na montážním držáku.

2. Bezpečně utáhněte šrouby.

VAROVÁNÍ Při použití hlavy vyžínače ReelEasy™ a nože Tri-Arc™ musí být kryt vyžínací násady připevněn k montážní konzoli. VAROVÁNÍ Při používání kotouče pily musí být chránič kotouče pily namontován k montážnímu držáku. POUŽITÍ PALIVO A PLNĚNÍ NÁDRŽE Bezpečná manipulace s palivem ■ Při manipulaci s palivem buďte vždy velmi opatrní. Jde o velmi zápalnou látku. ■ Palivovou nádrž plňte vždy venku. Nevdechujte benzínové výpary. Nekuřte. ■ Chraňte pokožku před stykem s benzínem a olejem. ■ Dávejte pozor, aby nedošlo k vystříknutí benzínu nebo oleje do očí. Při vniknutí benzínu nebo oleje do očí, oči okamžitě důkladně vypláchněte čistou vodou. Pokud je oční sliznice podrážděná, vyhledejte okamžitě lékaře. ■ Rozlité palivo ihned otřete.

■ Toto nářadí je vybaveno dvoudobým motorem, který ke svému provozu potřebuje benzín a olej. Smíchejte bezolovnatý benzín a olej pro dvoutaktní motory v čisté nádobě, která odpovídá bezpečnostním předpisům. ■ Motor používá bezolovnatý benzín pro motorová vozidla s oktanovým číslem 91 ([R + M]/2) nebo více. ■ Nepoužívejte míchané benzínové sm ěsi s olejem, které jsou k dostání v benzínových čerpacích stanicích. ■ Používejte pouze syntetický olej pro dvoudobé motory. Nepoužívejte automobilové oleje nebo olej pro vnější 2-dobé motory. ■ Přimíchejte 2,5% synthetického oleje pro 2dobé motory do benzínu. Míchejte v poměru 40:1. ■ Palivo důkladně promíchejte a opět ho zamíchejte vždy před použitím. ■ Připravte palivovou směs v malém množství. Benzínovou směs si nepřipravujete více než na měsíc dopředu. Doporučuje se používat syntetický olej pro dvoudobé motory se stabilizační přísadou. 1 Litre + 25 ml = 2 Litres + 50 ml = 3 Litres + 75 ml = 40:1 4 Litres + 100 ml = 5 Litres + 125 ml =

PLNĚNÍ PALIVOVÉ NÁDRŽE

■ Vyčistěte nádrž kolem uzávěru, aby nedošlo ke kontaminaci paliva. ■ Pomalu odšroubujte uzávěr palivové nádrže. ■ Pomalu a opatrně nalijte palivo do nádrže Dávejte pozor, abyste palivo nerozlili. ■ Než uzávěr nádrže opět zašroubujete, vyčistěte těsnění a zkontrolujte, zda je v dobrém stavu. ■ Nasaďte uzávěr a pevně ho utáhněte. Pečlivě utřete vylitý benzín. Přesuňte se 9 m od místa doplnění paliva před spuštěním motoru.169 Čeština (Překlad z originálních pokynů) POZNÁMKA: Při prvním používání a bezprostředně po použití je zcela normálním jevem, že se z motoru kouří. VAROVÁNÍ Před doplněním paliva vypněte motor. Nikdy do produktu nedolévejte palivo, je-li produkt spuštěn nebo je motor horký. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Nekuřte.

SPUŠTĚNÍ A ZASTAVENÍ

Poloha sytiče A Sytič v poloze B VAROVÁNÍ Nikdy motor nespouštějte ani nepoužívejte v uzavřených nebo málo větraných místnostech; vdechování zplodin může usmrtit. Spuštění studeného motoru rukou: Viz obrázek 15.

1. Položte produkt na zem.

2. Stiskněte balonek čerpadla asi 10krát.

3. Nastavte páčku sytiče do polohy A (sytič zavřený).

4. Rychlým pevným a konzistentním pohybem tahejte

směrem nahoru za spouštěcí rukojeť, dokud motor nezačne naskakovat. Netahejte za rukojeť startéru více než 4-krát.

5. Nastavte páčku sytiče do polohy B (sytič otevřený).

6. Tahejte za rukojeť spouštěče, až se spustí. Netahejte

za rukojeť startéru více než 6-krát. POZNÁMKA: Pokud motor nenaskočí, opakujte postup od kroku 3.

7. Před prací nechte motor zahřát po dobu 10 sekund.

Spuštění teplého motoru rukou: Viz obrázek 16.

1. Položte produkt na zem.

2. Nastavte páčku sytiče do polohy B (sytič otevřený).

3. Rychlým pevným a konzistentním pohybem tahejte

směrem nahoru za spouštěcí rukojeť, dokud motor nenaskočí. Spuštění motoru pomocí elektrického startéru (volitelné): VAROVÁNÍ Pouze s elektrickým startérem Ryobi OES18. Při používání jiného startéru může dojít k poškození motoru a vážným zraněním osob. VAROVÁNÍ Před použitím elektrického startéru ke spuštění produktu si přečtěte celou provozní příručku k elektrickému startéru OES18 a ujistěte se, že jste jí porozuměli. Tím předejdete nesprávnému provozu a vážným zraněním osob. Spuštění studeného motoru pomocí elektrického startéru: Viz obrázek 21.

1. Nasaďte startovací kolík do elektrického startéru tak,

aby byl pětiboký kolík orientován směrem ven.

2. Stiskněte tlačítko F/R doleva, až se na tlačítku F/R

zobrazí pětiboký symbol.

3. Položte produkt na zem a ujistěte se, že se sečné

nástroje ničeho nedotýkají.

4. Stiskněte 10-krát hlavičku startéru.

POZNÁMKA: Po 7 stisknutích by mělo být palivo vidět v hlavičce startéru. Pokud ne, mačkejte, až se palivo objeví.

5. Nastavte páčku sytiče do polohy A (sytič zavřený).

6. Uchopte izolovanou hřídel do levé ruky a pravou rukou

vložte hřídel startovacího kolíku do otvoru hřídele na motoru. Ujistěte se, že startovací kolík je řádně usazen. POZNÁMKA: Elektrický startér je vybaven bezpečnostním blokováním. Při vkládání hřídele elektrického startéru do otvoru hřídele na motoru nesmí být stisknuto a přidrženo spínací tlačítko. Startér se nebude otáčet, není-li elektrický startér řádně sepnutý.

7. Stiskněte a přidržte spínač elektrického startéru,

dokud motor nezačne naskakovat. Nedržte elektrický startér stisknutý déle než 4 s.

8. Nastavte páčku sytiče do polohy B (sytič otevřený).

9. Stiskněte a přidržte spínač elektrického startéru, až

motor naskočí. POZNÁMKA: Pokud motor nenaskočí, opakujte postup od kroku 5. Tento postup neopakujte více než jedenkrát. Pokud se motor nespustí na druhý pokus, přečtěte si pokyny k řešení potíží v oddílu „Přeplavený motor“ v části „Řešení potíží“ v této příručce.

10. Před prací nechte motor zahřát po dobu 10 sekund.170

Čeština (Překlad z originálních pokynů) Spuštění teplého motoru pomocí elektrického startéru: Viz obrázek 22.

1. Nasaďte startovací kolík do elektrického startéru tak,

aby byl pětiboký kolík orientován směrem ven.

2. Stiskněte tlačítko F/R doleva, až se na tlačítku F/R

zobrazí pětiboký symbol.

3. Položte produkt na zem a ujistěte se, že se sečné

nástroje ničeho nedotýkají.

4. Nastavte páčku sytiče do polohy B (sytič otevřený).

5. Uchopte izolovanou hřídel do levé ruky a pravou rukou

vložte hřídel startovacího kolíku do otvoru hřídele na motoru. Ujistěte se, že startovací kolík je řádně usazen.

6. Stiskněte a přidržte spínač elektrického startéru, až

motor naskočí. POZNÁMKA: Pokud motor nenaskočí, opakujte postup od kroku 5. Tento postup neopakujte více než jedenkrát. Pokud se motor nespustí na druhý pokus, přečtěte si pokyny k řešení potíží v oddílu „Přeplavený motor“ v části „Řešení potíží“ v této příručce. Zastavení motoru: Viz obrázek 20. Nastavte spínač zapalování do polohy "O" (Vyp.).

Viz obrázek 11. ■ Držte produkt pravou rukou na rukojeti se spouští a levou rukou na levé rukojeti. Během sečení držte pevně obě rukojeti. ■ Výrobek se musí držet v pohodlné poloze se spouštěcí rukojetí nad výškou pasu. ■ Vždy produkt používejte na plný plyn. Delší sekání při částečném stisknutém plynu má za následek ukapávání maziva z tlumiče. ■ Sečte vysokou trávu odshora dolů, to zabraňuje trávě omotávat se okolo krytu hřídele a strunové hlavy, jinak může dojít k přehřívání. ■ Pokud se tráva nebo odpad zamotají do vyžínacích prvků, zastavte motor. Nasaďte si rukavice, abyste si na ostrých nožích nezpůsobili úraz, a opatrně odpad vyjměte.

Viz obrázek 12. ■ Na trávu určenou k posečení netlačte. Pohybujte sekačkou ze strany na stranu. Při každém dokončení pohybu sekačkou poněkud postupte vpřed. ■ Udržujte výrobek nahnut do oblasti sečení.

Nepoužívejte v nebezpečných prostředí. ■ Používejte pro sekání okraj struny; netlačte strunovou hlavou na neposekanou trávu. ■ Drátěné a kolíkové ploty způsobují nadměrné opotřebování, či odlomení struny. Kamenné cihlové zdi, obrubníky a dřevo mohou velmi rychle strunu opotřebovat. ■ Vyhýbejte se stromům a kůlům. Dřevěné odřezky, výlisky, obklady a tyče plotu mohou strunu snadno poškodit.

Struna se odvíjí poklepáním strunovou hlavou na trávu při motoru spuštěném na plný výkon. ■ Spusťte motor na plný výkon. ■ Klepnutím kolečka o zem se struna posune. Struna se posune při každém klepnutí kolečka. Nepřidržujte ruční šroub na zemi. ■ Struna by se měla odvíjet, až bude odříznuta na určitou délku řeznou čepelí umístěnou na namontovatelném chrániči proti pořezání.

ŘEZU Viz obrázek 13 - 14. ■ Omezení rizika zpětných rázů: Netlačte na odřezávaný materiál. Sekačkou pohybujte pravidelným rozmachováním zprava doleva. Při započetí každého nového rozmáchnutí sekačkou poněkud postupte vpřed. ■ Držte produkt pravou rukou na rukojeti se spouští a levou rukou na levé rukojeti. Během sečení držte pevně obě rukojeti. ■ Výrobek se musí držet v pohodlné poloze se spouštěcí rukojetí nad výškou pasu. ■ Udržujte bezpečné uchycení a rovnováhu na obou nohách. Postavte se tak, abyste byli připravení na zpětnou reakci řezacího nože. ■ Nastavte popruh závěsu do pohodlné úrovně. Je třeba být opatrný, když používáte nůž s tímto zařízením. Vyskočení nože je reakce, která může nastat, když rotující nůž přijde do kontaktu s něčím, co nelze přeřezat. Tento kontakt může způsobit, že se nůž okamžitě zastaví a náhle nástroj „vyskočí“ od objektu, který byl zasažen. Tato reakce může být tak prudká, že obsluhující může ztratit kontrolu nad přístrojem. Odmrštění nože může nastat bez varování, pokud se nůž zasekne, zamotá do trávy nebo zahákne. Nejpravděpodobněji to může nastat v oblastech, kde je obtížně prohlédnout materiál k sečení. Pro jednoduché a bezpečné sečení provádějte sečení plevele zprava do leva. V případě kontaktu s neočekávaným předmětem nebo dřevěným kmenem by toto mohlo snížit zpětnou reakci kotouče.171 Čeština (Překlad z originálních pokynů) NŮŽ TRI-ARC™ Tri-Arc nůž je vhodný pouze pro řezání měkkého plevele a révy. Když se nůž otupí, lze jej otočit pro prodloužení životnosti nože. Nebruste nůž Tri-Arc. KOTOUČ PILY Kotouč pily je vhodný k odřezávání dužnatého plevelu, výhonků, křovin a menších stromků. Jsou-li kotouče pily opotřebovány, může se snížit výkon. Kotouč pily před každým použitím zkontrolujte. Opotřebovaný nebo poškozený kotouč pily či čepel ihned vyměňte. ŽACÍ TECHNIKA VAROVÁNÍ Kotouče jsou velmi ostré a mohou poranit i při v jejich klidové poloze. Je třeba být opatrný, když používáte nůž s tímto zařízením. Pro bezpečné používání nářadí se pozorně přečtěte tento návod k obsluze a seznamte se s pokyny uvedenými na štítku nářadí. ■ Pro ovládání výrobku jsou zapotřebí obě ruce. Během sečení držte pevně obě rukojeti. ■ Udržujte bezpečné uchycení a rovnováhu na obou nohách. Postavte se tak, abyste byli připravení na zpětnou reakci řezacího nože. ■ Zkontrolujte a vyčistěte oblast od skrytých objektů, například sklo, kameny, beton, plot, dráty, dřevo, kov, atd. ■ Nikdy nepoužívejte nůžky blízko rozvodů elektřiny, plotů, sloupů, budov nebo jiných nepřesouvatelných objektů. ■ Nůž nikdy nepoužívejte po zasažení tvrdého předmětu, dokud jej nezkontrolujete na poškození. Nepoužívejte, pokud zjistíte poškození. ■ Pro jednoduché a bezpečné sečení provádějte sečení plevele zprava do leva. ÚDRŽBA VAROVÁNÍ Používejte pouze originální příslušenství, doplňky a náhradní díly výrobce. Zanedbání může zapříčinit možné poranění, slabý výkon a může dojít ke ztrátě záruky. ■Řezací příslušenství se nesmí otáčet ve volnoběžném režimu. Pokud není tento požadavek uspokojen, je třeba seřídit spojku nebo nástroj potřebuje okamžitou údržbu kvalifikovaným technikem. ■ Můžete provádět v návodu k obsluze uvedené opravy a seřízení. Pro jiné opravy nebo poradenství, požádejte o pomoc autorizované servisní středisko. ■ Následky nesprávné údržby mohou zahrnovat nadměrné usazování uhlíkových usazenin s následkem ztráty výkonu a vytékání černých olejovitých zbytků z tlumiče. ■ Ujistěte se, že namontovatelné chrániče proti pořezání, postroj a rukojeti jsou řádně a bezpečně připojeny, a nemůže tak dojít ke zranění osob.

Viz obrázek 10. ■ Ujistěte se, že je spínače ve vypnuté poloze „off“. ■ Použijte monofilní strunu o průměru 2,4 mm. ■ Uřežte jeden kus struny o délce asi 6 m. ■ Otáčejte knoflíkem (šroubem) na strunové hlavě, až se čára na knoflíku srovná se šipkami na horní straně strunové hlavy. ■ Vložte jeden konec struny do očka umístěného na boku strunové hlavy a zasunujte ji, až projde očkem na druhé straně. Pokračujte v provlékání struny hlavou, až je prostřední část struny uvnitř strunové hlavy a struna mimo hlavu je rozdělena na dvě stejné délky. ■ Otáčejte knoflíkem strunové hlavy ve směru hodinových ručiček pro navinutí struny. ■ Naviňte strunu tak, aby jí ze strunové hlavy vyčnívalo asi 20 cm.

Viz obrázek 17 - 18. Pokud nástroj nepoužíváte, vždy na nůž umisťujte chránič nože. Chránič nože má okolo okraje svorky pro uchycení nože a jeho udržení v dané poloze. Noste rukavice a buďte opatrní při manipulaci s nožem. POZNÁMKA: Před používání nástroje vždy chránič nože sundejte. Pokud jej nesundáte, může chránič vylet ět jako projektil při spuštění přístroje. ČIŠTĚNÍ VÝFUKOVÉHO OTVORU A VÝFUKU V závislosti na použitém typu paliva, typu a množství použitého oleje a na provozních podmínkách může dojít k zanesení výfukového otvoru a tlumiče karbonem. Pokud si všimnete snížení výkonu u benzinového nářadí, vyhledejte kvalifi kovaného servisního technika, který výkon obnoví odstraněním zbytků.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU

Viz obrázek 19. ■ Ujistěte se, že je spínače ve vypnuté poloze „off“.172 Čeština (Překlad z originálních pokynů) ■ Sejměte ruční šroub vzduchového filtru a kryt vzduchového filtru. ■ Sundejte vzduchový filtr a vyčistěte jej v teplé vodě se saponátem. ■ Opláchněte a řádně vysušte vzduchový filtr. ■ Vyměňte vzduchový filtr. POZNÁMKA: Poškozené kabely ihned vyměňte. ■ Vraťte kryt vzduchového filtru zpět. ■ Utáhněte ruční šroub vzduchového filtru. POZNÁMKA: Pro zajištění co nejlepšího výkonu doporučujeme vzduchový fi ltr vyměnit jednou ročně. KONTROLA VÍKA PALIVOVÉ NÁDRŽE VAROVÁNÍ Netěsné víko nádrže je místo s nebezpečím požáru a musí se ihned vyměnit. Víko nádrže obsahuje bezúdržbový fi ltr a kontrolní ventil. Zanesený fi ltr paliva může způsobit slabý výkon motoru. Pokud se výkon zvýší, pokud se kryt nádrže uvolní, může být kontrolní ventil poškozen nebo fi ltr zanesen. Dle potřeby vyměňte víko nádrže.

Motor používá zapalovací svíčku L8RTF/NHSP LD nebo L8RTF/BOSCH nebo ekvivalent s mezielektrodovou vzdáleností 0,5 mm. Používejte přesnou součástku. VAROVÁNÍ Dbejte na správně nasazení zapalovací svíčky. Poškození závitu při montáži vážně poškodí motor.173 Русский (Перевод из первоначальных инструкций) При производстве кустореза / триммера для травы наибольшее внимание уделяется безопасности, эксплуатационным характеристикам и надежности инструмента.

19. Privihana podložka

Odmontovanie trojzubého noža Tri-Arc™ Glejte sliko 7.

3. Položte výrobok na zem a uistite sa, že rezné

3. Položte výrobok na zem a uistite sa, že rezné

1. Elektrická hlavica

11. Montážna konzola

19. Misková podložka

23. Skrinka hlavy s vláknom

28. Kryt hlavy s vláknom

38. Chránič trojzubového noža Tri-Arc™

39. Otočný gombík vzduchového fi ltra

40. Kryt vzduchového fi ltra

52. Elektrický štartér

55. Tlačidlo vypínača287

5. Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a

8. Znova nasaďte pružinové tlačidlo – vložte hod ho do

3. Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a

3. Znova nasaďte pružinové tlačidlo – vložte hod ho do

2. Odstráňte kryt hlavy s vláknom, pružinové tlačidlo a

3. Znova nasaďte pružinové tlačidlo – vložte hod ho do

1. Položte výrobok na zem.

5. Nastavte páčku sýtiča do polohy B (sýtič otvorený).

1. Položte výrobok na zem.

2. Nastavte páčku sýtiča do polohy B (sýtič otvorený).

1. Nainštalujte bit štartéra do elektrického štartéra tak,

3. Položte výrobok na zem a uistite sa, že rezné

prostriedky neprichádzajú s ničím do kontaktu.

4. Stlačte primárnu banku 10-krát.

7. Stlačte a držte tlačidlo vypínača elektrického štartéra,

kým motor nezačne štartovať. Nestláčajte elektrický štartér dlhšie ako 4 sekundy.

8. Nastavte páčku sýtiča do polohy B (sýtič otvorený).

9. Stlačte a držte tlačidlo vypínača elektrického štartéra,

1. Nainštalujte bit štartéra do elektrického štartéra tak,

3. Položte výrobok na zem a uistite sa, že rezné

prostriedky neprichádzajú s ničím do kontaktu.

4. Nastavte páčku sýtiča do polohy B (sýtič otvorený).

6. Stlačte a držte tlačidlo vypínača elektrického štartéra,

Emisní hladina akustického tlaku hmotnosti A na

Emisní hladina akustického tlaku hmotnosti A na

Uchwyt ze spustem Trigera rokturis Päästiku käepide

Emisní hladina akustického tlaku hmotnosti A na

Uchwyt ze spustem Trigera rokturis Päästiku käepide

Emisní hladina akustického tlaku hmotnosti A na

Emisní hladina akustického tlaku hmotnosti A na

Emisní hladina akustického tlaku hmotnosti A na

Kromě zákonných práv vyplývajících z koupě výrobku se na tento výrobek vztahuje také níže uvedené záruka.

1. Záruční doba pro spotřebitele je 24 měsíců a začíná datem nákupu

výrobku. Datum musí být zaznamenáno na faktuře nebo jiném dokladu o koupi. Tento výrobek je navržen a určen pouze pro soukromé účely spotřebitelů. Záruka se tedy nevztahuje na profesionální nebo komerční využití výrobku.

2. U některých zahradních nástrojů (AC/DC) je možné záruční dobu

prodloužit. K tomu je nutná registrace na stránkách www.ryobitools. eu. Možnost prodloužené záruční doby výrobků je jasně uvedena v prodejnách, popř. na obalech nebo v dokumentech o výrobku. Koncový uživatel musí svůj nový nástroj zaregistrovat online do 30 dnů od data nákupu. Koncový uživatel se může k prodloužené záruční době zaregistrovat v zemi trvalého pobytu, pokud je tato uvedena na internetovém registračním formuláři u výrobku, kde je tato možnost dostupná. Koncoví uživatelé musí dále souhlasit s uložením osobních údajů, která musí zadat na internetu, a přijmout obchodní podmínky. E-mail s potvrzením registrace a původní faktura s datem koupě poslouží jako důkaz o prodloužené záruce.

3. Záruka se vztahuje na veškeré vady na výrobku v rámci záruční doby

způsobené výrobními vadami nebo vadami materiálu v době koupě. Záruka je omezena na opravu, popřípadě výměnu a nezahrnuje žádné další povinnosti, včetně mimo jiné vedlejších či následných odškodnění. Záruka neplatí při použití výrobku k nevhodným účelům, v rozporu s uživatelskou příručkou nebo při nesprávném zapojení. Záruka se nevztahuje na: – veškeré škody na výrobku způsobené nesprávnou údržbou – veškeré produkty, které byly pozměněny nebo upraveny – veškeré produkty, kde byly původní identifikační prvky (obchodní značka, sériové číslo) poničeny, pozměněny nebo odstraněny – veškeré škody způsobené nedodržováním pokynů uživatelské příručky – veškeré produkty bez CE certifikace – veškeré produkty, které se pokusil opravit nekvalifikovaný odborník nebo opravy bez předchozího svolení společnosti Techtronic Industries. – veškeré produkty zapojené do nesprávného elektrického zdroje (proud, napětí, frekvence) – veškeré produkty používané s nevhodnou palivovou směsí (palivo, olej, procento oleje) – veškeré škody způsobené externími vlivy (chemickými, fyzickými, nárazy) nebo cizími látkami – běžné opotřebování dílů – nevhodné použití, přetěžování nástroje – použití neschválených příslušenství nebo dílů – veškerá pravidelná seřízení nebo čištění v rámci údržby karburátorů – komponenty (díly a příslušenství) podléhající opotřebení, včetně mimo jiné nárazových koleček, posuvných pásů, spojek, nožů plotových nůžek a sekaček na trávu, popruhu, plynového lanka, karbonových kartáčů, napájecího kabelu, zubů, plstěných podložek, závěsných kolíků, větráků fukaru, trubic fukaru a vysavače, vaku a popruhů vysavače, vodicích lišt, pilových řetězů, hadic, konektorů, trysek, kol, stříkacích tyčí, vnitřních cívek, vnějších kotoučů, řezných strun, zapalovacích svíček, vzduchových filtrů, plynových filtrů, mulčovacích nožů atd.

4. K provedení servisu musí být výrobek zaslán nebo předán do

autorizovaného servisního centra společnosti RYOBI, jejichž adresy jsou uvedeny podle zemí v seznamu servisních center. V některých zemích za vás výrobek pošle servisní organizaci RYOBI sám prodejce výrobků této značky. Při zasílání výrobku do servisního centra RYOBI je potřeba výrobek bezpečně zabalit bez nebezpečného obsahu jako benzín, opatřit adresou odesílatele a připojit krátký popis závady.

5. Oprava, popř. výměna v rámci této záruky je zdarma. Neznamená to

prodloužení nebo začátek nové záruční lhůty. Vyměněné díly nebo nástroje přejdou do našeho vlastnictví. V některých zemích platí poštovné odesílatel. Vaše zákonná práva vyplývající z koupě tohoto nástroje zůstávají nedotčená.

6. Tato záruka platí v Evropském Společenství, Švýcarsku, Norsku,

Lichtenštejnsku, Turecku, Rusku a na Islandu. Mimo tato území kontaktujte autorizovaného prodejce značky RYOBI, který zjistí, zda se na výrobek vztahuje jiná záruka.

POVĚŘENÉ SERVISNÍ STŘEDISKO

Pro nalezení nejbližšího pověřeného servisního střediska navštivte http:// uk.ryobitools.eu/header/service-and-support/service-agents.

5. Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to predĺženie

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Tímto prohlašujeme, že výrobky Křovinořez/Vyžínač trávy Značka: Ryobi Číslo modelu: RBC42FSBO / RBC52FSBO / RBC52FSBOS Rozsah sériových čísel:

že tento výrobek je v souladu s evropskými a harmonizovanými standardy 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC as last amended 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Změřená hladina akustického výkonu:109,48 dB (A) Zaručená hladina akustického výkonu: 112 dB (A) Soulad s metodou určování pro přílohu V směrnice 2000/14/EC upravená 2005/88/EC. Floyd Jeffrey Nesom (BSME) Vedoucí ředitel pro strojní zařízení Winnenden, Oct. 13, 2016 Pověření ke kompilaci technického souboru: Alexander Krug, Generální Ředitel Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
