Splośna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo-zena varnostna navodila ter jih uposte

vajte.

Obe knjižici shranite za poznejso uporabo ali za naslednjega uporabnika.

Predvidena uporaba

Visokotlačni Čistilnik z visokotlačnim curkom je predviden izključno za Čišcenje predmetov, vključno s/z:

• stroji, vozili, konstrukcjami, orodji, fasadami, terasa-mi in vrtno opremo.

Za uporabo detergenta je potreben izbirni pribor. Za odstranjevanje trdovratne umazaniije priporoćamo uporabo posebnega nastavka za odstranjevanje umazanije.

Mejne vrednosti za oskrbo z vodo

POZOR

Onesnažena voda

Predcasna aberrabali usedline v napravi

Napravo oskrbujte samo s cisto vodo ali reciklrano vodo, ki ne prekoračujeinenth vrednosti.

Glede oskrbe z vodo veljajo naslednje.best vrednosti:

• pH-vrednost: 6,5-9,5

• Elektricna prevodnost: prevodnost sveze vode + 1200 μS/cm, maksimalna prevodnost 2000 μS/cm

• Snovi, ki se izločajno (preskusna prostornina 1 l, cas izločanja 30 minut): < 0,5 mg/l
• Snovi, ki jih je mogoče izločiti s filtri: < 50 mg/l, brez abrazivnih snovi
• Ogljikovodiki: < 20 mg/l
• Klorid: < 300 mg/l
• Sulfat: < 240 mg/l
• Kalcij: < 200 mg/l
• Skupna trdota: < 28^, < 50^, < 500ppm (mg CaCO_3/l )
• Zelezo: <0,5 mg/l
• Mangan: < 0.05mg/l
• Baker: < 2mg/l
  Aktivni klor: < 0,3mg / l
• Brez neprijetnih vonjav

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalazo odstranite na okolju varen način.

Elektriche in elektronske naprave vsebujejo dragocene materiale z moznostjo reciklaranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavn di lei so kljub temu potrebni za pravalno delovanje naprave. Naprav, označenih tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

Ko vzamete napravo iz embalaje, preverite, ali je vsebina popolna. Ce manjka pribor ali ce so med transportom nastale poškodbe, obvestite prodajalca.

Varnostna navodila

Pred prvim zagonom morate obvezno prebrati var-nostna navodila 5.951-949.0.
- Upostevajte nacionalne predpise za Čistilnike s tekočinskim curkom.
- Upostevajte nacionalne predpise o preprecevanju nesreč. Čistilnike s tekocinskim curkom je treba redno preskušati. Rezultat preskusa je treba zabeležiti v pisni obliki.
- Naprave in dodatkov ne spreminjajte.

Varnostne naprave

△PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.
Varnostnih navodil nikoli ne spreminajte in jih vedno upostevestajte.

Varnostna ročica

Varnostna ročica na visokotlačni pistoli preprečuje ne-nameren vklop naprave.

Prelivni ventil

Če je visokotlačna pistola zaprta, se prelivni ventil odpre in celotna količina vode bo stekla nazaj na sesalno stran Čpalke.

Prelivni ventil nastavi proizvajalec in ga zapečati. Nastavitev lahko izvaja samo sluzba za pomoč strankam.

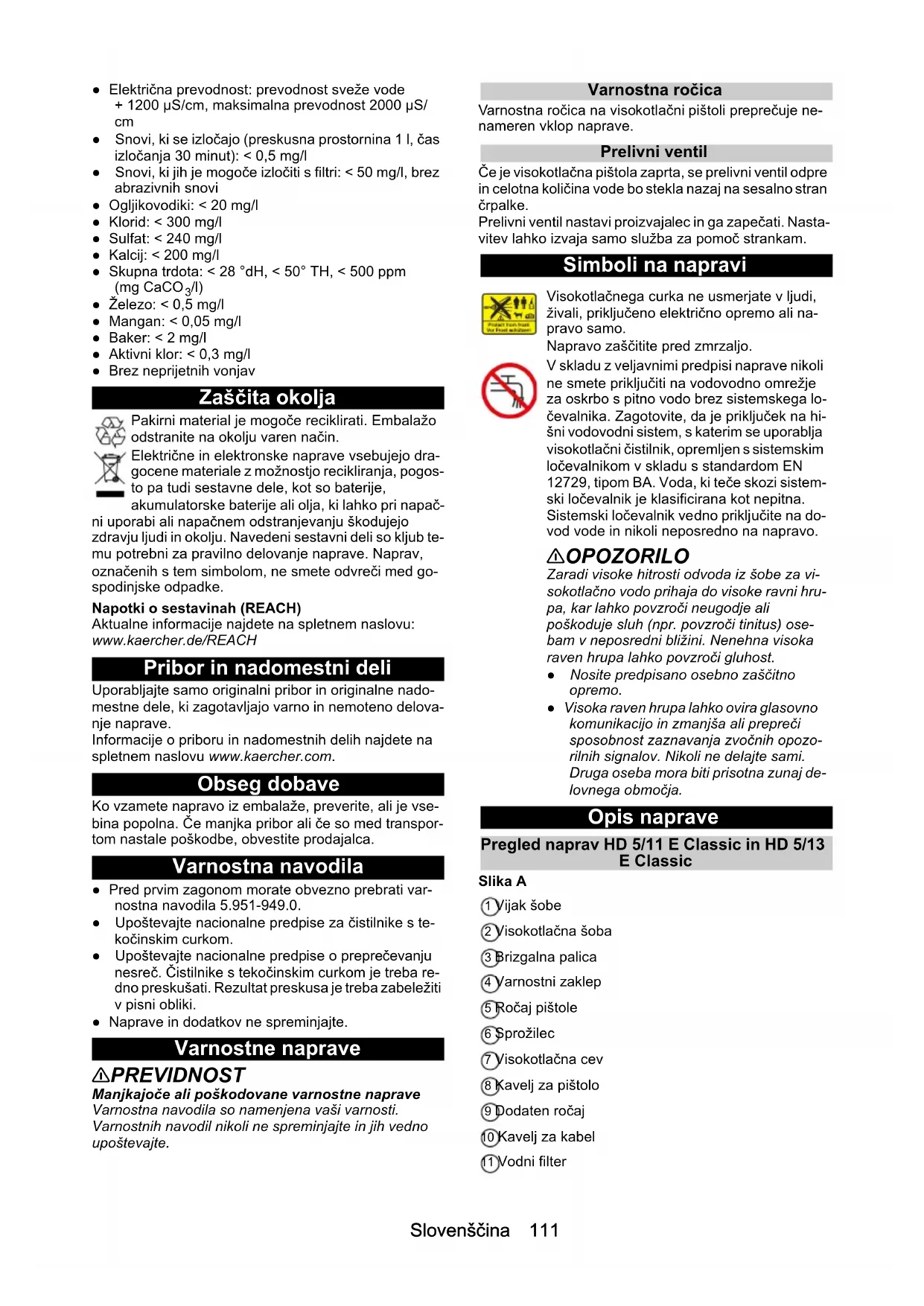

Simboli na napravi

Visokotlačnega curka ne usmerjate v ljudi, Zivali, priključeno elektricno opre mo ali napravo smo.

Napravo zaščitite pred zmrzaljo.

V skladu z veljavnimi predpisipnaprave nikoli ne smete prikljuciti na vodovodno omrezejza oskrbo s pitno vodo brez sistemskega locevalnika. Zagotovite, da je prikljucek na hišni vodovodni system, s katerim se uporablja visokotlačni cistilnik, opremljen s sistemskim locevalnikom v skladu s standardom EN 12729, tipom BA. Voda, ki teče skozi sistemski locevalnik je klasificirana kot nepitna. Sistemski locevalnik vedno prikljucite na dovod vode in nikoli neposredno na napravo.

△OPOZORILO

Zaradi visokehitrosti odvoda iz sobe za visokotlachno vodo prihaja do visoke ravni hrupa, kar lahko povzroci neugodje ali poskoduje sluh (npr. povzroci tinitus) osebam v neposredni blizini. Nenehma visoka raven hrupa lahko povzroci gluhost.

• Nosite predpisano osebno zašcitno opremo.
• Visoka raven hrupa lahko ovira glasovnokomunikaciono in zmanjsa ali prepreci sposobnost zaznavanja zvočnih opozorilnih signalov. Nikoli ne delajte sami. Druga oseba mora biti prisotna zunaj delovnega območja.

Opis naprave

Pregled naprav HD 5/11 E Classic in HD 5/13 E Classic

Sika A

①yijak sobe
② Visokotlačna šoba
3 Brizgalna palica
4arnostni zaklep
⑤ Ročaj pistole
6 Sprozilec
7 Visokotlačna cev
8 Kavelj za pistolo
⑨ Dodaten ročaj
10 Kavelj za kabel
①Vodni filter

⑫ Tok za shranjevanje brizgalne palice (za dolgo briz-galno palico)
① Priključek za dovod vode
(14)Odvod vode
(15)Stikalo za vklop
Potisana roica, zgoraj (podaljsana)

Pregled naprav HD 5/11 EX Plus Classic in HD 5/13 EX Plus Classic

Sika B

1Vijak sobe
②VISOKOTLAÇNA SObA
③Brizgalnpalica
4Varnostni zaklep
⑤ Ročaj pistole
6 Sprozilec
⑦ Visokotlačna cev
8 Potisana roica, zgoraj (podajsana)
9Dodaten rocaj
10 Kavelj za kabel
⑪Vodni filter
12 Tok za shranjevanje brizgale palice (za dolgo brizgalno palico)
① Priključek za dovod vode
(14) Odvod vode
(15)Stikalo za vklop
16 Roica za navijanje
17Drzalo za brizgalno palico
18Nastavek za odstranjevanje umazanje

Prvi zagon

NEVARNOST

Nevarnost poskodb zaradi elektricnega udara

Instalacijo dovoda vode, elektricnih priklujcov in visokotlačnega omrežja smejo izvesti samo pooblasčeni tehnici strokovnjaki.

Barvno kodiranje

• Nadzorni elementi za postopek cisćenja so rumene barve.

Razpakiranje

1. Ob razpakiranju preverite vsebino paketa.
2. V primeru transportne skode nemudoma obvestite trgovca.

Namestitev pribora

1. Potisni ročaj vstavite v stroj in vstavite vijake v ročaj. Slika C
2. Sobo namestite na brizgalno palico s pomocjo vija-ka sobe.
3. Prikljucite brizgalno palico na visokotlačno pistolo. Slika D

4. Visokotlačno cev privijte na visokotlačno pistolo.

5. Samo za HD 5/11 E Classic in HD 5/13 E Classic: pritrdite visokotlačno cev na odvod vode..

6. Samo za HD 5/11 E Classic in HD 5/13 E Classic: ročico za navijanje potisnite v odprtino na kolutu za cev in se prepričajte, da je ročica trdno namesčena. Slika E

Elektricna prikljucitev

NEVARNOST

Nevarnost poskodb zaradi elektricnega udara

Zaprlikjucitev naprave v elektricno omrezej uporabite omreznvi tci. Trajna prikrjucitev na elektricno omrezej je prepovedana. Omreznvi tci se uporablja za izklop iz elektricnega omrezja.

Za prikljucne vrednosti gleje tipsko plošcico ali tehnicne podatke.

1. Odvijte napajalni kabel in ga položite na tla.
2. Omrežni vtic vtaknite v omrežno vticnico.

Prikljucek za vodo

Upostevajte predpise vasega komunalega podjetja.

1. Preverite dovodni tlak, vhodno temperaturo in vhodni pretok. Glejte poglavje Tehnicni podatki za zahteve.
2. Sistemiški ločevalnik in priključek za vodo na naprvi priključite s cevjo (najmanjsa dolžina 7,5 m, najmanjsi premer 3/4"). Napajalna cev ni vkljucena v dobavo.
3. Odprit dovod vode.

Odzracevanje naprave

1. Odpritodovod vode.
2. Odstranite visokotlačno šobo.
3. Vklopite napravo.
4. Napravo pustite delovati, dokler v odtočni vodi ni vec zračnih mehurčkov.
5. Izklopite napravo.
6. Namestite visokotlačno šobo.

Delovanie

NEVARNOST

Nevarnost eksplozije!

Ne prsite vnetljivih tekocin.

Če napravo uporabljate na nevarnih območijh (npr. na bencinskih Črpalkah), upoštevajte ustrezne varnostne predpise.

Odpiranje/zapiranje visokotlačne pistole

1. Varnostno ključavnico potisnite nazaj in aktivirajte sprožilec.

Slika F

Visokotlačna pistola se odpre.

1. Spustite sprozilec in varnostni zaklep potisnite naprej.

Nato se visokotlačna pistola zapre.

Visokotlačno delovanje

Napoteck

• Naprava lahko deluje vorončem položaju.
• Naprava je opremljena s tlačnim stikalom. Motor se zažene šele, ko je visokotlackna pistola odprta.
• Visokotlačne cevi ne priblžujte ostrim robovom.

• Za napravo s kolutom za cev: visokotlačno cev popolnama odvjte s koluta za cev.

• Odpritprikjuček za oskrbo z vodo.

• Stikalo za vklop preklopite na »1«.
• Odpritervarnostni mehanizem visokotlačne pistole.
• Odprit visokotlačno pistolo
• Visokotlačno pistol ousmerite proti predmetu, ki ga zeilite očistiti, in začnite s Čišćenjem.

Delovanje z detergentom

Napoteck

Za delo z detergentom je potreben nastavek za peno s posodo (izbirno).

△OPOZORILO

Napačno ravnanje šistili

Nevarmost za zdravje

Upostevajte varnostna navodila na embalazi cistila.

POZOR

Neprimerna cistila

Poškodovanje naprave in objektov, ki jih Čistite

Uporabljaje samo cistila, ki jih je odobrilo podjetje KARCHER.

Upostevajte priporocila za doziranje in napotke, ki so prilozeni cistilu.

Zaradi varovanja okolja s cistili ravnajte varno.

Detergenti KARCHER zagotavljajo brezhibno delovanje. Na va so zahtevo se posvetujemo z vami ali vam posredujemo katalog ali informacjske liste za detergente.

1. Posodo nastavka za peno napolnite z detergentom. (Upostevajte navodila za odmerjanje na embalaži detergenta.)

Slika G

Priporočena metoda Čišćenja

1. Čistilo varčno popršite po suhi povrsini in pustite, da učinkuje (naj se ne posuši).
2. Odstranjeno umazanijo sperite z visokotlačnim curkom.

Po uporabi detergenta

1. Nastavek za peno spirajte s cisto vodo prbl. 30 sekund.

Menjava sobe

ANEVARNOST

Nevarnost telesnih poskodb!

Pred zamenjavo šobe izklopite napravo in ne aktivirajte ročne brizgalne pistole, dokler se ne sprosti tlak iz naprave.

1 Zavarujte visokotlačno pistolo. To storite takto, da varnostno ročico potisnete proti sprednji strani.
2 Odvijte vijake obe in odstranite obo.
3 Privijte nastavek za odstranjevanje umazanjine in vijake rochno zategnite.
4 Samo za HD 5/11 EX Plus Classic in HD 5/13 EX Plus Classic: privijte nastavek za odstranjevanje umazanje in vijake roćno zategnite.

Prostor za shranjevanje nastavka za odstranjevanje umazanije

1. Privijte nastavek za odstranjevanje umazanje na rumeni priključek.

Slika H

Prekinitev delovanja

Napoteck

Ko je naprava izklopljena, se tlak vode zmanjsa, kar zmanjsa delovno moč visokotlačne pistole in izboljsaŽi-vjenjsko dobo opreme.

1. Zaprite visokotlačno pistolo. Naprava se bo izklopíla.
2. Potisnite varnostni zaklep naprej, da blokirate visokotlačno pistolo.
3. Potisnite varnostni zaklep nazaj, da sprostite visokotlačno pistolo.
4. Odprit visokotlačno pistolo. Naprava se bo ponov-no vklopila.

Konec delovanja

1. Zaprite dovod vode.
2. Odprit visokotlačno pistolo.
3. Stikalo za vklop preklopite na »1« in pustite napravodovati od 5 do 10 sekund.
4. Stikalo za vklop preklopite na »0«
5. Zaprite visokotlačno pistolo.
6. S suhimi rokami prekinite elektricno napajanje naprave.
7. Odstranite dovod vode.
8. Zaprite varnostno ročico visokotlačne pistole in var-nostni zaklep potisnite naprej.

Prenašanje in prevažanje

PREVIDNOST

Neuostoševanje teže

Nevarnost telesnih poskodb in materialne skode Pri transportu upostevejte tezo naprave.

1. Brizgalno palico z visokotlačno pistolo namestite na kavelj.
2. Napajalni kabel navijte okoli kavlja za kabel.
3. Brez koluta za cev: navijte visokotlačno cev in jo obesite na kavelj.

S kolutom za cev: visokotlačno cev navijte na kolut za cev.

1. Ko prevažate napravo v vozilih, jo zašcitite pred premikanjem in prevnitvijo.
2. Na katkih razdaljah napravo vlecite za teleskopski ročaj.

Slika I

1. Ko se zeilite povzpeti po stopnicah, primite za dodatni rocaj in dvignite napravo.

Slika J

Shranjevanie

PREVIDNOST

Neuostoševanje teže

Nevarnost telesnih poskodb in materialne skode

Pri skladiščenju upostevajte težo naprave.

Napravo hranite samo v zaprtih prostorih.

Zašcita pred zmrzaljo

POZOR

Če iz naprave ne izročite vse vode, zmrzal poskodu je napravo.

Napravo shranite na mestu, kjer ni zmrzali.

Ce shranjevanje na mesti brez zmrzali ni mozno:

1. Iztočite odvečno vodo.
2. Skozi napravo načrpajte obicajno razpólžljivo sredstvo proti zmrzovanju.
3. Napravo pustite delovati največ 1 minuto, da se Črpalka in vodi izpraznijo.

Napotec

Uporabite splošno dostopno sredstvo proti zmrzovanju za vozila na osnovi glikola. Upostevajte proizvajalčeva navodila za uporabo sredstva proti zmrzovanju.

Nega in servis

NEVARNOST

Nenamerni zagon naprave

Nevarnost poskodzaradi elektricnegadura

Pred izvedbo dela takoj izklopite napravo in izvlecite omrežni vtic.

Napoteck

Staro olje je treba predati na predvidenem zbirnem mestu. Staro olje predajte na enam od predvidenih zbirnih mest. Onesnaževanje okolja s starim oljem je kazni-vo po zakonu.

Varnostni pregledi / pogodba o vzdhrževanju

Z vašim prodajalcem se lahko dogovorite za redne varnostne preglede ali sklenete pogodbo o vzdřevanju. Pustite si svetovati.

Vzdrzevalni intervali

Pred vsakim obratovanjem

1. Priključni kabel preverite za poskodbe, poskodovani kabel naj takoj zamenja pooblasčena servisna sluzba ali kvalificiran elektricar.
2. Visokotlačno cev preverite za poskodbe, poskodovano visokotlačno cev takoj zamenjaje.
3. Preverite, ali naprava tesni. 3 kapljice vode na minutto so dopustne. Pri vecjem netesnjenju se obrnite na servisno sluzbo.

Tedensko

1. Očistite vodni filter, glejtte poglavje Čišćenje vodne-ga filtra.

Vsakih 500 obratovalnih ur, vsaj enkrat letno

Servisna sluzba naj zamenja olje.

Vzdrzevalna dela

Cischenje vodnegafiltera

POZOR

Poskodovan vodni filter v prikljucku za vodo

Poskodovanje naprave zaradi onesnažene vode

Preverite, ali je vodni filter poškodovan, preden ga vsta-vite v priključek za vodo.

1. Izvlecite vodni filter.
2. Vodni filter očistite pod tekoco vodo.
3. Vodni filter znova vstavite v priključek za vodo.

Pomoc pri motnjah

NEVARNOST

Nevarnost poskodb zaradi nenamernega zagonapnaprave in elektricnega udara.

Pred vsakim delom na napravi izkljucite napravo in izvlecite omreznvi tici.

Elektriche componente raj preverja in popravlja samo pooblascena servisna sluzba.

V primeru motenj, ki niso navedene v tem poglavju, ter v primeru dvoma ali izrecnega navodila se obrnite na pooblasceno servisno sluzbo.

Napaka Rešitev
Naprava se ne zažene	Preverite, ali je napajalni kabel poškodovan.Preverite omrežno napetost.Ce se naprava pregreva:a stikalo za vklop preklopite na «0«.b Naprava raj se hladi majmanj 15 minut.Stikalo za vklop preklopite na «1«.V primeru elektrčnih napak se obrnite na servisno službo.
Naprava ne ustvarja tlaka	Namestite standardno šobo (določena velikost, gleje poglavje Tehnični podatki).Očistite/zamenjaje visokotlačno šobo.Odzračite napravo (gleje poglavje Odzračevanje naprave).Očistite vodni filter(gleje poglavje Čišćenje vodnega filtra).Očistite vse dovodne cevi do Črpalke.Preverite kolićino dovoda vode (gleje poglavje Tehnični podatki).
Črpalka ne tesniDo 3 kapljce vode na mi-nuto so dopustne.	V primeru večjega netesnjenja raj napravo preveri servisna služba.
Trkanje Črpalke	Očistite vodni filter.Preverite dovod vode glede pušćanja.Odzračite naprvo (gleje poglavje Odzračevanje naprave).Po potrebi se obrnite na službo za pomoč strankam.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, Če je njihov vžrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite

dokazilo o nakupu in stopite v stik s prodajalcem ali najblizjim servisom.

Dodatne garancijske informacione (ce so na voljo) so na voljo na servisnem območju na lokalni splletni strani podjetja Kärcher v razdelku "Prenosi".

Tehnični podatki

		HD 5/11 Classic	HD 5/11 X Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Elektrichi priključek
Napetost	V	220 - 240	220 - 240	220 - 240	220 - 240

			HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Š	t	e	v	i	l	o	f	a
F	r	e	k	v	e	n	c	a
Prikljucna moč			kW	2,2	2,2	2,4	2,4
Stopnja zaščite IPX5 IPX5 IPX5 IPX5
Omrežna varovalka (počasna)			A	15	15	15	15
Kabelski podajšek 30 m			mm2	2,5	2,5	2,5
Prikljucek za vodo
Tlak na dotoku (maks.)			MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Temperatura na dotoku (maks.)			°C	40	40	40	40
Količina dotoku (min.)			l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
Višina sesanja (maks.) m		1,0	1,0	1,0	1,0
Podatki ozmogljivosti naprave
Velikost standardne šobe				036	036	032	032
Črpalna količina, voda			l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Obratovalni tlak			MPa (bar)	11 (110)	11 (110)	13 (130)	13 (130)
Obratovalni nadtlak (maks.)			MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Sila vžvratnega sunka visokotlačne pištole			N	20,4	20,4	22,4	22,4
Mere in masé
Teža (brez pribora)			kg	18	21	18,3	21,3
Dolžina x širina x višina			mm	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8
				80	80	80	80
Ugotovljene vrednosti v skladu s standardom EN 60335-2-79
Vrednost tresljajev za dlani/roke - visokotlač- m/s2na pištola				2,27	2,27	3,1	3,1
Negotovost K			m/s2	1,5	1,5	1,5	1,5
Raven tlaka hrupa LpA			d	B	(	A	)	7
Negotovost KpA			dB(A)	2,5	2,5	2,5	2,5
Raven moči hrupa LwA + negotovost KwA			d	B	(	A	)	9

Pridrzujemo si pravico do spremb tehnicnih podatkov.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svojezasnove in konstrukcije ter v izvedbi, kakrsno dajemo na trzische, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru spremb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Visokotlačni Čistilnik

Tip: 1.520-xxx

Zadevne EU-direktive

2000/14/ES

Raven zvočne moči dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Izmerjeno: 89

Zajamčeno: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Izmerjeno: 93

Zajamčeno: 96

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

H.Jenner

Pooblascena oseba za dokumentacijo:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

71364 Winnenden (Nemčija)

Tel.: [phone]

Opasnost za zdravlje

Pridržavajte se sigurnosnih naputaka na sredstvu za Čišcenje.

PAZNJA

Neprikladna sredstva za ciscenje

Ostecenje uredaja i predmeta koje treba očistiti Upotrebljavajte samo ona sredstva za Čišćenje koje je odobrila tvrtka KÄRCHER.

Pridržavajte se preporuka za doziranje i napomena pri-lozenih sredstvu za cisćenje.

Ostecen filtrar za vodu u prikljucku za vodu

Ostecenje uredaja kontaminiranom vodom

Prije umetanja u priključak za vodu provjerite ima li ostecenja na filtru za vodu.

1. Izvucite filtrar za vodu.
2. Očistite filtrar za vodu pod tekucom vodom.
3. Ponovno umetnite filtrar za vodu u priključak za vodu.

Otklanjanje smetnji

OPASNOST

Granične vrednosti za snabdevanje vodom

PAZNJA

Zaprljana voda

Opasnost po zdravlje

Obratite pažnju na sigurnosne napomene na sredstvu za ciscenje.

PAZNJA

Nepodobna sredstva za ciscenje

Lice ovlaśceno za dokumentaciju: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
