KSL 2401/40

KA

SLO Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano.

Navodilo shranite za prihodnjo uporabo.

A Zugsite

Tension side
Côté traction

ctpaHa ha ДьрnaHe
Strana s tahem
Huzott oldal
Potezna strana
Lato di trazione
Trekkant
Strona rozciagana
Fata pe care se aplică tractiunea
Tahová strana
Vlechnomesto

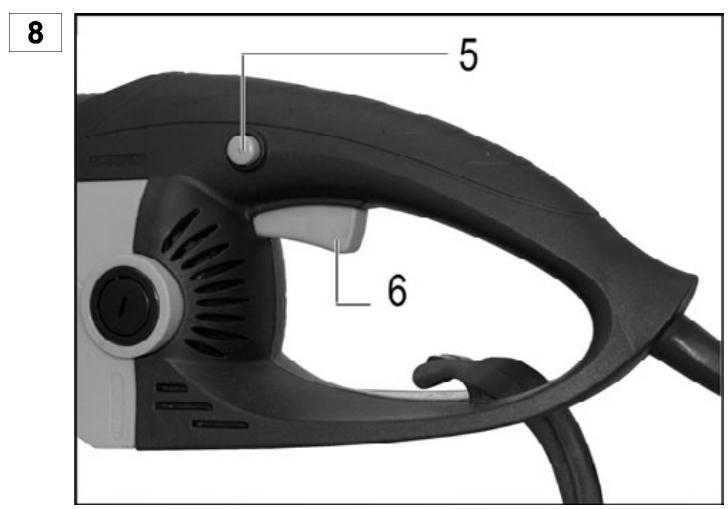

8 Pustte hlavni vypinač (6).

Brzda retezu

Simboli uputa za uporabu 71

Prije pušanja u pogon pročitati i pridžavati se upute za uporabu i sigurnosnih naputaka.

Nositi zašitnu kacigu, zašitu za oči i uši.

Nositi zaistitne rukavice.

Ne izlagati kisi. Zašititi od vlage.

duzina vodilica 460 mm

Simboli uputa za uporabu

!	Prijetecá opasnosti ili opasna situacija. Nepridržavanje ovih naputakamöze imati za posljedicu ozljede ili voditi oštećenju stvari.
i	Vžni naputci za pravilno rukovanje. Nepridržavanje ovih naputakamöze voditi smetnjama.
	Naputci za uporabu.Ovi naputci pomažu Vam da koristite sve funkcjije optimalno.
	Montaža, uporaba i održavanje. Ovdje Vam se točno objašnjava što treba učiniti.
	Vžne napomene za ponašanje u skladu s Čuvanjem okoliša. Nepridržavanje ovih napomenamöze dovesti do šteta po okoliš.

Motorna pila prikladna je za

• piljenje trupaca, grana, drivenih greda, dasaka itd. i moze se upotrebljavati za poprečne - ili uzdužne rezove.
• piljenje stabala.

Ne upotrebljavaje motornu pilu za piljenje gradevnog materijala i plastike.

Simboli na verižni Žagi 136

Simboli Navodilo za uporabo 136

Znamenom skladna uporaba 136

Preostala tveganja 136

Varnostna navodila 137

• Osebna zaščitna oprema 137
  Pred zaganjem 137
  Elektricna varnost 137
• Krmiljenje 138
• Med zaganjem 138

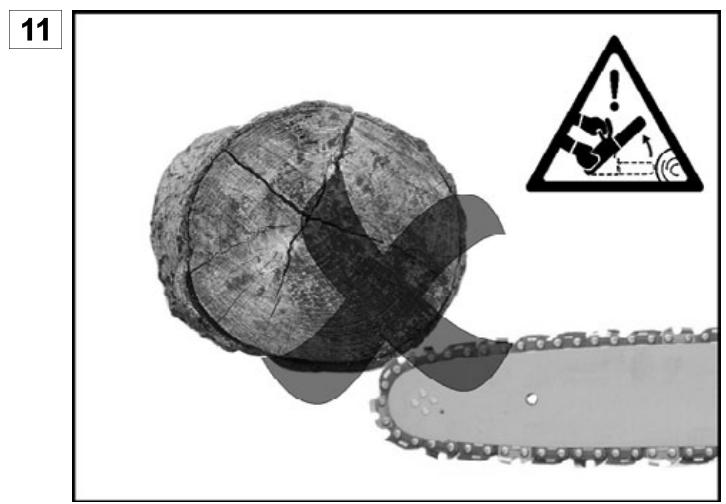

• Povratni udarec pri zaganju 139
• Splošna navodila 139

Montaza 139

Pred prvim zagonom 140

• Mazanje verige 140
• Polnjenje rezervaarja za olje 140

Zagon 140

• Priključek na elektríchno omrežje 140
  -Vklop/Izklop 140
  -Verižna zavora 140
• Kontrola verižne zavore 140

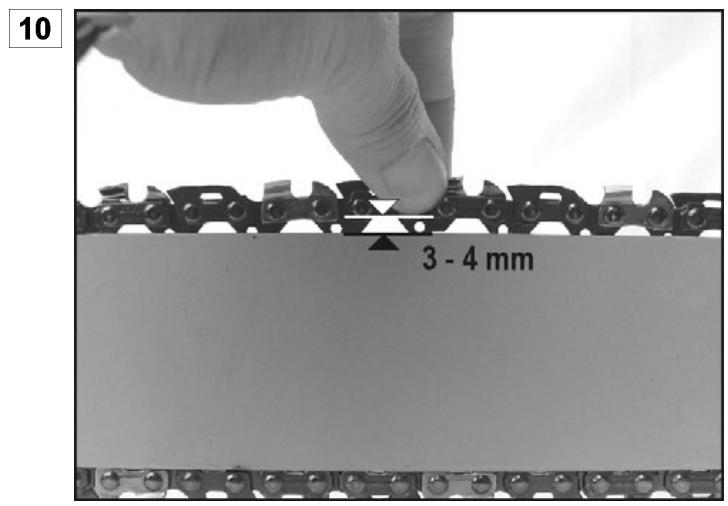

• Napenjanje zagina verige 140

Delovna navodila (tehnike zhaganja) 141

Vzdrzevanje in cischenje 141

-Vzdrrzevanje 142
- BruşenjeŽagina verige 142
- Zamenjava zagine verige in meča 143
-Verižnik 143
- Kontrola avtomatike olja 143
- Čiščenje 143

Transport 143
Skladischenje 143
Garancija 143
Odpravljanemotenj 144
Tehnični podatki 145
Opis naprave / Nadomestni deli 145

Cas obratanja

Pred zagonom naprave upoševajte državne (regionalne) predpise za zašćto pred hrupom.

Obseg dobave

Po odstranitvi embalaze preverite:

ali je posiljka popolna
ali je med transportom prišlo do poskodb.

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upostevazo.

1 Verižna zaga
1 Vodilna tračnica
1Zagina veriga
1 Schecknik za verigo
1 Navodilo za uporabo

EG-izjava o skladnosti

v skladu z direktivo 98/37 ES

v skladu z dolocili zgoraj navedene Direktive ES ter z dolocili naslednjih Direktiv:

ATIKA GmbH & Co. KG - Tehnična pisarna -

Schinkelstr. 97 - 59227 Ahlen - Nemčija

Tipsko ocenitev za ES izvedel:

Intertek Germany GmbH

St. certifikata: 07SHW3215-03

Ahlen, 09.09.2009

A. Pollmeier, poslovodstvo

Simboli na verižniŽagi

Opozorilo! Verižna Žaga lahko povzroči resne poškodbe!

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Pred popravljanjem, vzdhrževanjem in cisčenjem izključite motor in potegnite vtikač napajalnega kabla iz vtichnice.

Vtič morate nemudoma izvleči, Če se priključni kabel poskoduje ali pretrga.

Nosite zašcitno Čelado, šcitnike za oči in glusnike.

Nosite zaščitne rokavice.

Aparata ne izpostavljajte dežju. Aparat zašcitite pred vlago.

dolzina vodilna tračnica 460 mm

Elektrichi aparati ne spadajo med hisne odpadke. Aparate, pribor in embalazo posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2002/96/ES o odpadni elektrichi in elektronski opremi morate neuporabne elektriche naprave zbirati ločeno in jih recikhirajte okolju prijazno.

Simboli Navodilo za uporabo

Δ	Preteča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.
i	Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko povzroči motnje.
	Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcjë.
	Montaža, upravljanje in vzdřevanje. Na tem mestu je natančno razloženo, kaj morate storiti.
	Pomembna navodila za okolju prijazno ravnanje. Neupoštevanje teh navodil lahko povzroči okoljsko škodo.

Znamenom skladna uporaba

Verižna zaga je primerna za
- zhaganje debel, vej, lesenih tramov, desk itd.. in se lahko uporablja za prečni ali vzdložni rez.
podiranjedreves.
Verižne zage ne uporabljajte za zaganje gradbenega materiala in umetnih mas.
Verižna Žaga je primerna samo za privatno uporabo na domačem vrtu in ljubiteljskem vrticku.
Verižna Žaga ni primerna za delo v gozdu (podiranje dreves in obvejevanje v gozdu). Kabelska povezava uporabniku ne zagotavlja potrebne varnosti.
Uporaba v skladu z namenom zajema tudi upoševanje proizvajalčevih predpisov za obratovanje, vrždževanje in zagon ter upoševanje varnostnih napotkov iz navodil za uporabo.
Vsaka druga uporaba ni v skladu z namenom. Za vsakoskodo, ki je posledica neskladne uporabe, proizvajalec neprevzema odgovornosti: v tem primeru prevzame celotnotveganje uporabnik.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije napravě še vedno prisotna dolocena preostala tveganja.

Preostalo tveganje je mogoce zmanjsati z upoševanjem napotkov iz „Varnostnih napotkov" in „Z namenom skladne uporabe" ter upoševanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poškodb in materialne škode.

• Nevarnost povratnega udarca pri kontaktu konice vodilne tracnice s trdim predmetom.
  ■ Nevarost poskodbe prstov in rok z orodjem (zagina veriga).
  Poskodba zaradi odpadlih delov obdelovanca.
  ■ Elektrichi udar.
• Nevarnosti zaradi elektricnega toka, npr. v primeru uporabeneustreznih elektrichnih priključnih vodov.
  Dotikanje elektricno prevodnih delov pri odprti oz. nezaščiteni elektricni opremi.
  Poskodba sluha pri daljsem delu brez sredstev za zašcitou sluha.
  Nevarnost požara.

Poleg tega so lahko kljub vsem sprejetim ukrepom še vedno prisotna preostala tveganja.

Varnostna navodila

Za lastno zašćito in zašćito drugih oseb pred morebitnimi poškodbami upoštevajte naslednja navodila.

Ta varnostna navodila (navodilo za uporabo) vedno hranite skupaj z verižno Žago.
Verižno zago lahko uporabljajo le dovolj izkušene
osebe.

Verižno Žago dajte ali posodite le osebam, ki so seznanjene z verižno Žago in znajo ravnati z njo. Poleg
① verižne Žage Jim vedno izročite tudi navodilo za njeno uporabo.

Popravila aparata morajo obvezno izvajati

proizvajalec ali podjetja, ki jih je proizvajalec za to sam pooblastil.

Prvi uporabnik

Kdor prvič dela z verižno Žago, mora od izkušenega uporabnika verižne Žage prejeti praktične napotre za uporabo verižne Žage in opremo za osebno zašćito. Prvi uporabniki aparata naj sprva vadijo rezanje hlodovine na kozi za Žaganje ali na stojalu.
Mladoletne osebe ne smejo delati z verižno Žago.
Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroci resne telesne poskodbe.
S pomočjo navodil se dobro seznanite s strojem pred njegovo uporabo.
- Naprave ne uporablajte za namene, za katere ni namenjena (glej poglavji «Uporaba v skladu z namembnostjo«).

Osebna zašcitna oprema

ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive deleŽage
pri daljshih laseh nosite mrezico za lase
- preizkušeno zašcitno Čelado v situacijah, v katerih lahko računate na poškodbe glave (npr. pri podiranju ali obvejevanju dreves).
- zašito za obraz
- zašćto za sluh
- hlače in rokavice z zašćito pred vrezninami
- nadrsljive škornje (zašcitne Čevlje) z zašcitopred vrezninami in zašcitno kapico za prste

Varnostna navodila - pred Žaganjem

Pred zagonom in medŽaganjem redno preverite naslednje. Uposteavajte ustrezna poglavja v navodilih za uporabo:

Ali je verižna zaga montirana popolno in v skladu s predpisi?
Je verižna Žaga v dobrem in varnem stanju?
■ Uporabite samo ustrezno kombinacioj vodilne tračnice in Žagine verige, kot je opisana v poglavju „Tehnični podatki".

Napačne kombinacje povečaje možnost povratnegа udarca (Kickback)!

Je rezervoar za olje (mazanje verige) napoljen?
Redno preverjajte stanje olja. Olje za verigo dolijte takoj, da zagina veriga ne bo tekla suha.
- Uporabljajte samo dobro nabrušeneŽagine verige, sj topeŽagine verige ne samo povečujejo nevarnost povratnega udarca, ampak tud obremenjujejo motor.
- Jeżagina veriga pravilno napeta?

• Je verižna zavora spušćena in deluje brezhibno?
  Upostevajte navodila v odstavku „Kontrola verižne zavore".
  Je ročaj Čist in suh - brez olja in smole?
  Pred pričetkom dela se prepričajte, da:

• se na delovnem območju ne zadržujejo druge osebe, otroci aliŽivali

• imate zagotovljen umik brez ovir
• na območju nog ne bo tujkov, grmičevja ali vejevja.

• je zagotovljeno varno stanje.

• Je delovisce brez ovir, Čez katere bi se lahko spotaknili? Vase delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost - nevarnost spotikanja!

• Upostevajte vplive okolja:

• Ne delajte na snegu, ledu ali smeze olupjenem lesunevarnost zdrsa.

• Ne delajte ob nezadostni svetlobi (npr. v megli, dežu, sneznem metežu ali v mruku). V tem primeru namreč ne morete vec prepoznavati podrobnosti v območju padanja drevja - nevarnost nasreče.
• Verižne zage ne uporabljajte v blizini vnetljivh tekočin ali plina - nevarnost požara!

■ Uporabnik Žage odgovarja za nesreče ali nevarnosti / tveganja, povzročene drugim osebam ali njihovi lastnini

Elektricna varnost

■ Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri Čemer mora biti presekŽile enak vsaj

1,5 mm² pri dolžinah kabla do 25 m
2,5 mm² pri dolžinah kabla iznad 25 m

Dolgi in tanki priključni vodi povzročajo padec napetosti. Motor več ne more zagotavlji svoje polne moči, zaradi Česar se zmanjsa zmogljivost naprave.
Vtici in prikljucne doze na prikljucnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastici.nih materialov enake mehanske trdnosti ali pa prevlecenei s temi materiali.
Vtčna naprava priključega kabla mora biti zašcitena pred skropljenjem vode.
Pri polaganju priključega voda bodite pozorni na to, da kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in priključek zašcitena pred vlago.

Kabel uporabljaje samo v skladu z njegovim namenom. Kabel zašcitite pred vročino, oljem in ostrimi robovi. Vtikača ne VLCte iz vtčnice takto, da ga pri tem držite za kabel.
- Če uporabljate kabelski boben, morate kabel popolnama odviti.
Redno kontrolirajte stanje morebitnih kabelskih podaljskov in jih po potrebi zamenjalte.
Ne uporabljaje defektnih priključnih vodov.
Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljske.
Ne uporabljajtezasilnih elektrichnih priključkov.
Varujte se pred elektricim udarom. Preprecite kontakt z ozemljenimi componentami (npr. s cevmi, grelnimi telesi, stedilniki, hladilniki itd.)
Verižne Žage ne škropite z vodo. (vir nevarnosti: elektrčni tok).
■ Nikoli ne premoscajte ali izklučujte varnostnih naprav.
Prikljucite stroj preko stikala za zašćito pred okvarnim tokom (30 mA).

#

Elektricno prikljucitev oziroma popravila elektrichnih delov stroja smejo izvajati samo pooblasceni strokovnjaki za elektriko oziroma Eden od nasih serviserjev. Upostevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe.

#

Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna sluzba.

#

Dovoljeno je uporabiti samo originalne nadomestne dele. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamci za skodo, ki nastane zaradi uporabe takshnih delov.

#

Varnostna navodila - krmiljenje

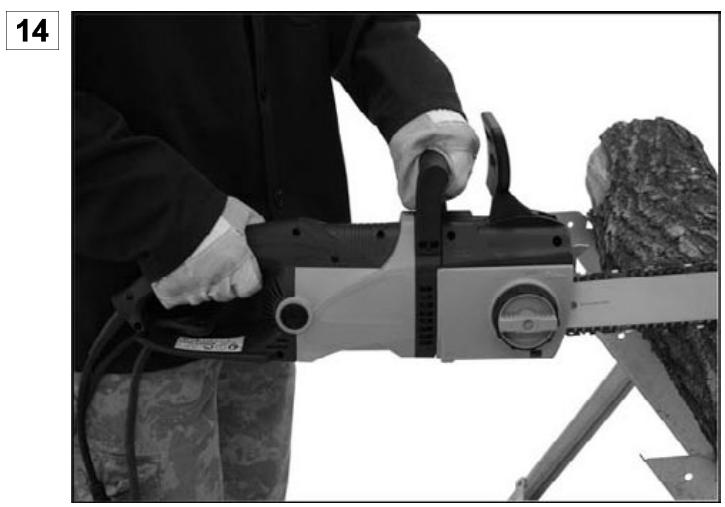

14 Nikoli ne zagajte z eno roko. Verižno zagovedno držite trdno z obema rokama tak, da je levaroka na sprednjem ročaju (4) in desna na zadnjem ročaju (17).

Verižno zaqo drzite rahlo desno od telesa.
Izogibajte se nenormalni drzi telesa. Vedno vzdrrujte ravnotežje.
■ Nikoli ne delajte

• z iztegnjenimi rokami
• na težko dostopnih mestih
• nad plečno visino
• na lestvi, delovnem odru ali na drevesu

Pri iskanju dreves aktivrajte verizno zavoro.
- Med odmori morate verižno zago zavarovati (nataknite šcitnik za verigo, aktivirajte verižno zavoro) in odložiti tak, da nihće ni ogrozen. Preprečite nepooblasčenim osebam dostop do verižne zage.

#

Varnostna navodila – med Žaganjem

■ Nikoli ne delajte sami. Vedno se zadržujte v vidnem in slišnem polju drugih oseb, da vam lahko v nujnem primeru takoj nudijo pomoč.
V nujnem primeru aliprimeru pretece nevarnosti takoj izkljucite motor.
Zage nikoli ne pušćajte vkljucene brez nadzora.
- Če nastopijo telesne težave (npr. glavobol, omotica, slabost itd.), takoj prene Hajte z delom - obstaja vecja nevarnost nesreče!
3 Ob vklopu morate verižno zago trdno podpreti in držati. Veriga in vodilna tračnica morata biti prostostojeci.
- Rezati začnite šele, koŽagina veriga doseže polno stevilovrtljajev.
Strojane smete preobremenit! V podanem območjuzmogljivosti boste dosegli boljse rezultate in zagotovili večjo varnost.
Med zaganjem naredite odomor, da se motor lahko ohladi.
Vroče verižne zage ne polagajte v suho travo ali na gorljive predmete.
Z delujoco zago se nikoli ne dotikajte ziichih ograj ali tal.
Pazite, da na lesu ne bo tujkov (kamnov, zebljev itd.).
Poskrbite za to, da se les med zhaganjem ne bo obraçal.
■ Iverast lesŽagajte previdno.Obstaja nevarmost poškodb zaradi kosov lesa, ki jihŽaga potegne s seboj.
Preprečite povratni udarec priŽaganju s pravilno uporabo verizneŽage.

Upostevajte: Varnostna navodila - Povratni udarec pri zaganju

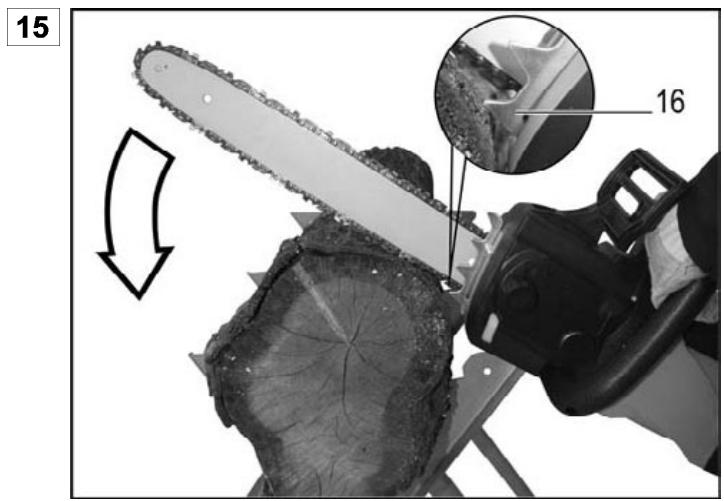

15 Za pritrditev verižneŽage na les uporabljajte krempljasti naslon (16). Med Žaganjem uporabljajte krempljasti naslon kot vzvod.
Verižne zage ne uporabljaje za dvigovanje ali premikanje lesa.
Pri Žaganju močnejsih vej ali debel nastavite krempljasti naslon malo nizje. Pri ponovnem nastavljanju iztrgajte krempljasti naslon iz lesa in ga ponovno nastavite nalo nizje. Pri temŽage ne odstranjujte iz vrezanega mesta.
- Verižna Žaga rajteče, medtem ko s krempljastim naslonom ustvarjate vzvodni pritisk. Pri Žaganju ne pritiskajte s silo.
Ob koncu rezanja z zhago bodite previdni. Kakor hitro zaga izstopi iz lesa, se njena teza spremeni. Obstaja nevarnost poskodbe nog in stopal.
- Verižno Žago odstranjujte iz vreza samo takrat, ko Žagina veriga teče.
Če se šzagina veriga zatakne v les, Žago takoj izklopite. Za ponovno sprostitev vodilne tračnice uporabite klin.

Tresljaji

Če so osebe z motnjami krvnaji krvega obtoka prepogosto izpostavljene tresljajem, lahko pride do poškodbŽivčega sistema ali ožilja.

Tresljaje Ilambda zmanjsate:

• z močnimi, toplimi delovnimi rokavicami
• skrajšanjem delovnega Časa (naredite več daljših odmorov)
• Poïšcite zdravniško pomoč, Če imate otečene prste, se slabo počutite ali imate otrple prste.

#

Varnostna navodila - Povratni udarec priŽaganju

Kaj je povratni udarec priŽaganju? Povratni udarec priŽaganju je nenadni udarec delujoče verizneŽage navzgor in nazj v smeri uporabnika.

Do tega pride,Če

• se konica vodilne tracnice (nenamerno) dotakne obdelovanca ali drugih trdih predmetov.

• se Žagina veriga zatakne v konico vodilne tračnice.

Verižna Žaga reagira nekontrolirano in pogosto povzroči hude poškodbe uporabnika.

Stranskih, poševnih in vzdolžnih rezov se lotevajte zelo prev idno, saj se v tem primuru krempljasti naslon ne uporablja.

Kako lahko preprečim povratni udarec priŽaganju?

14 Verižno zago vedno držite trdno z obema rokama.

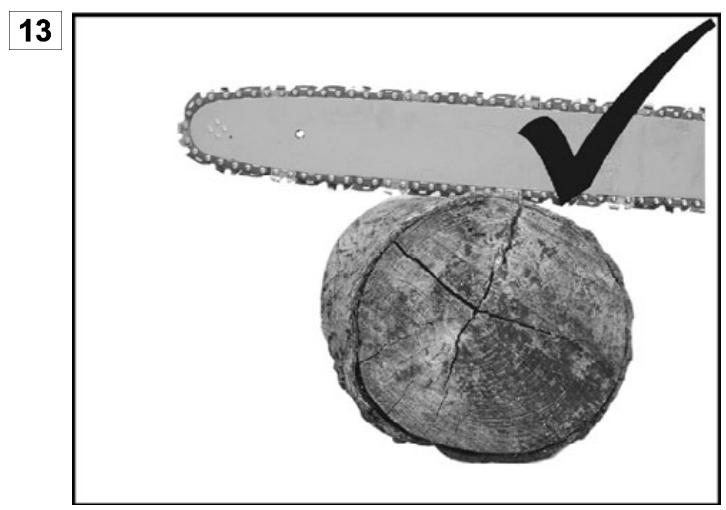

13 Za boljs nadzor zagajte s spodnjim robom vodilne tracnice. Pri tem postavite verizno zago karseda ravno.
11 Nikoli ne zajate s konico vodilne tračnice.

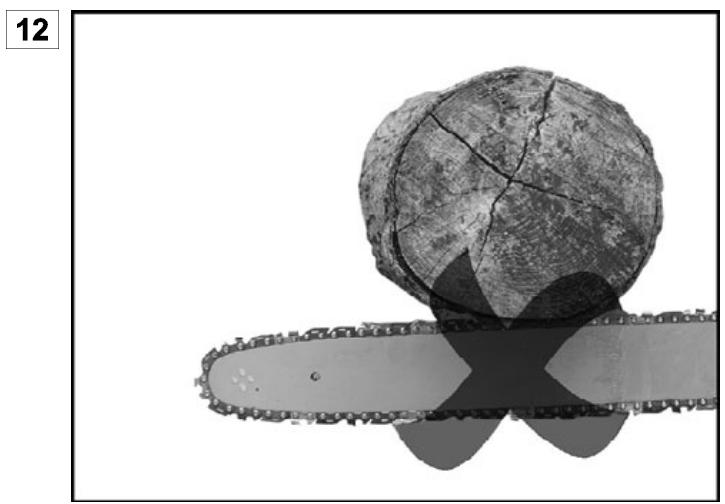

- Œ 12 Žaganje z zgornjim robom lahko povzroči povratni udarecŽage,Če seŽagina veriga zatakne ali zadane ob trd predmet v lesu.
- Rezati zañite samo, ěe āzīgina verīga te ěe.
Delajte le z ostro ali pravilno nabrušeno Žagino verigo.
Delajte le s pravilno napeto verigo.
15 Krempljasti naslon vedno uporabljaje kot ročico.
Nikoli ne delajte cz visino ramen.
- Nikoli ne zagajte več veg je naenkat. Pri obvejevanju pazite, da se ne dotaknete nobene druge veje.
Pri rezanju na dolzino po moznosti uporabljajte kozo za zaganje.
Vbodne reze lahko opravlja tle solan kader

#

Varnostna navodila – Splošna navodila

Pred naslednjimi posegi morate stroj izključiti in izvleci vtikač iz vtčnice:

• Če se verižna Žaga dotakne tal, kamnov, Žebljev ali ostalih tujkov
  → takoj preverite verigo in meč
• popravilo
• ciscenje in vzdrzevanje
• odpravljanemotenj
• pretrganih priključnih kablov
• preverjanja, ali so priključni vodi zavozlani ali poškodovani
  -transporta
• napenjanja veriige
  menjave verige
• zapustitve aparata (tudi pri prekinitvi dela za kratek ās)

Vašo verižno Žago morate skrbno negotovati:

• Za boljse in lažje delo z Žago njbodo orodjanabrušena/osta in Čiesta.
• Upostevajte predpise o vzdhrzevanju in napotke za mazanjeŽage in menjavo orodlj.

• Ročaji ne smejo biti onesnaženi s smolo, oljem ali masćobo.

Stroj kontrolirajte na morebitne znake pośkodb:

Pred nadaljnjo uporabo stroja se je potrebno temeljito prepričati o brezhibnem in z namenom skladnim delovanjem zašcitnih elementov ali rahlo poškodovanih delov.
- Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanjeŽage.
- Poskodovane zašitne elemente in dele mora strokovno popraviti oziroma zamenjati pooblasčena servisna sluzba, v kolikor navodilih za uporabo ni napisano drugace.
- Poskodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

• Po končanem posegu z naprave odstranite vso orodje!
  Pred vsakim zagonom naprave preverite, ali so z nje odstranjena vsa orodja.
  Aparat varno shranite. Neuperabljene aparate hranite visuhem, zaptem in za otroke nedostopnem prostoru.

Na napravi ne izvajalte drugih popravil, razen opisanih v poglavju "Vzdrževanje", temveč se povežite z izdelovalcem ali ustrezno službo za stranke.

Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna sluzba.

Dovoljeno je uporabiti samo originalne nadomestne dele. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamci za skodo, ki nastane zaradi uporabe taksnih delov.

Montaža

Šele po kompletni montaži prikljucite verizno zago na elektricno omrežje.

Nevarnost poškodb! Pri montaži nosite zašitne rokavice.

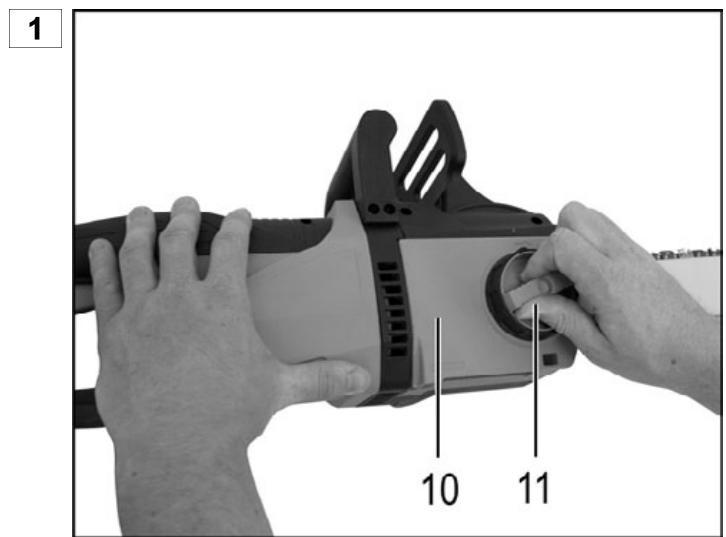

1 Verižno zago položite na ravno povrsino.
Odstranite ohisje (10), takdo odvijete pritrdilni vijk (11).

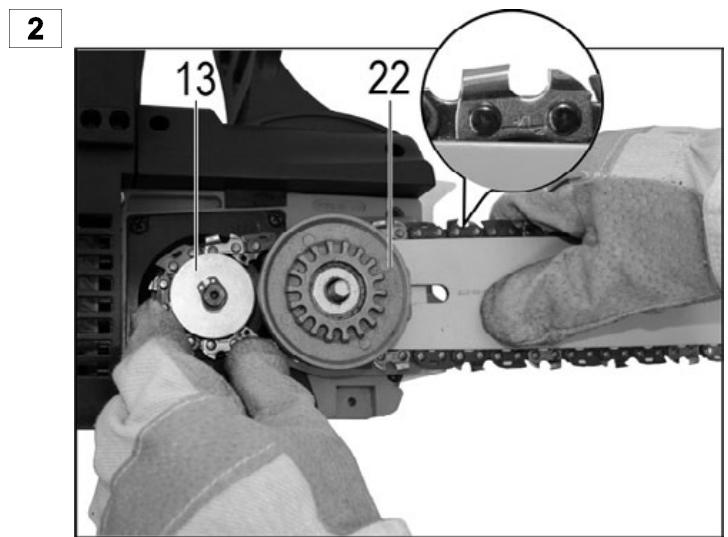

2 Namestite meč.
Zagine verige vstavite v rezovodila za meč.

Pazite, da bodo verižni Členki tekli v pravo smer.

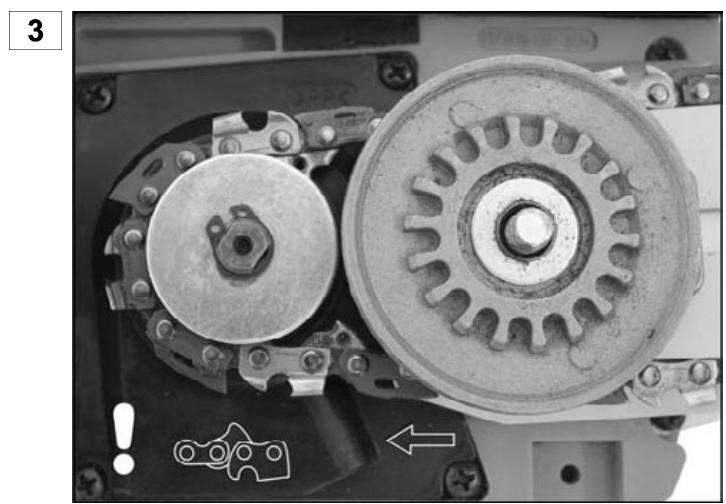

3 Pri montaži pazite, da bodo verizni Členki pravilno nameščeni v reživodila in na verizniku (13).
VerigoŽage je težko napeljati okrog verižnika?
Vrtite napenjalo verige (21) v nasprotni smeri urnega kazalca, vse dokler ni mogoče verigeŽage brez težav napeljati okrog verižnika. Zavrtite napenjalo verige (21) v smeri urnega kazalca toliko, da je verigaŽage napeta.
Ponovno namestite ohisje (10).
Napnite zagino verigo, kot je opisano v odstavku "Napenjanje verige".

Priprava na zagon

Mazanje verige

Verižne zage ne dostavljamo napolnjene z oljem za zagino verigo.
Verižne Žage nikoli ne uporabljajte brez mazanja verige. Uporaba Žage brez olja za verigo povzroča poskodbe verižne Žage in vodilne tračnice.

Življenjska doba in rezalna moč verige sta odvisni od optimalnega mazanja. Med obratovanjem seŽagina veriga avtomatsko maže z oljem.

Polnjenje rezervaarja za olje:

Položite verižno zago na ustrezno podlago.

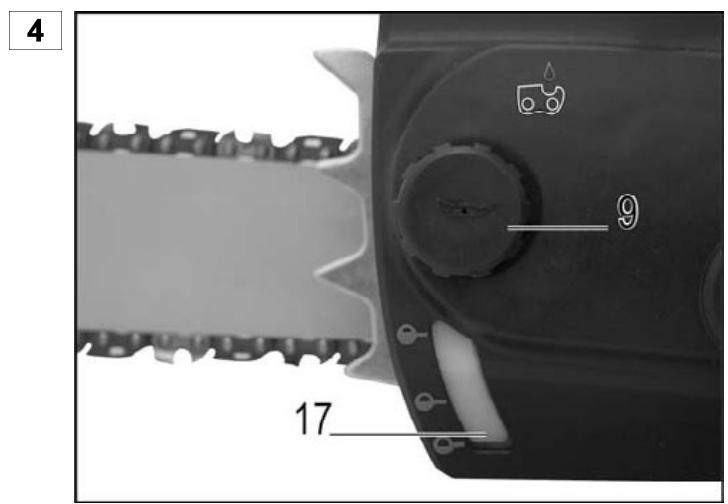

4 Odvijte cep na rezervoarju za olje (9).
Rezervoor za olje napolnite z biološko razgradljivim oljem za verižneŽage (ca. 90 ml). Nivo poljenja lahko preverite skozi okence (17). Za lažje poljenje uporabite lijak.

Pri polnjenju pazite, da v rezervaar za olje ne zaide nesnaga.
Ponovno privijte Čep na rezervoorju za olje.

Nikoli ne uporabljajte recikliranega ali odpadnega ollja. Pri uporabi olja, ki za verižne Žage ni odobreno, garancija preneha veljati.

Zagon

Ne uporabljaje zage, pri kateri

• se stikalo ne da vklopiti in izklopiti.
• verižne in motorne zavore ne delujejo pravlno

Poskodovana stikala morajo pri servisni sluzbi nemudoma popraviti ali zamenjati.

Pri vklopu je treba verižno zago trdno podpreti in držati. Veriga in mec morata biti prostostojeca.

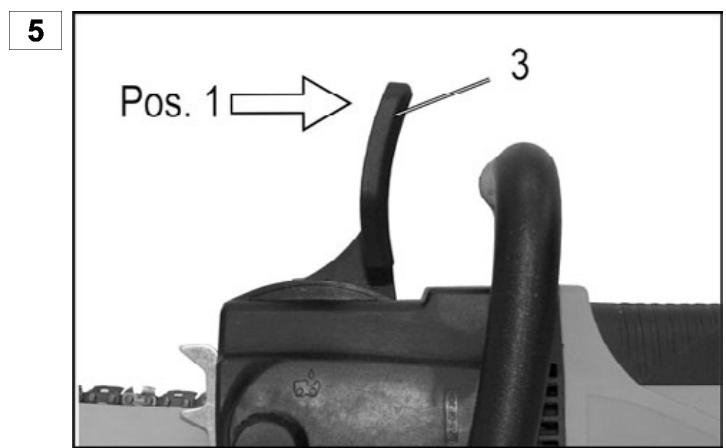

5 Sprostite verižno zavoro. Sprednji ščitnik za roko (3) pritisnite proti sprednjemu ročaju. VerižnaŽaga je pripravljena za obratovanje.

Vklop

Pritisnite in zadržite vklopno zaporo (5). Nato pritisnite na vklopno/izklopno stikalo (6). Ponovno spustite vklopno zaporo.

Izklop

Spustite vklopno/izklopno stikalo.

Verižna zavora

Verižna zavora je varovalni mehanizem, ki se ob povratnem udarcu verižneŽage sproži preko sprednjega šcitnika za roko ali po spustitvi vklopneg/a izklopnega stikala. Žagina veriga se takoj ustavi (< 0,1 sek.).

Kontrola verižne zavore

Pred vsakim pričetkom dela preverite delovanje verizne zavore.

• ZaZenite motor, glejtte poglavje „Zagon verizneŽage".
• Verižno Žago držite trdno z obema rokama in pustite motor v teku.

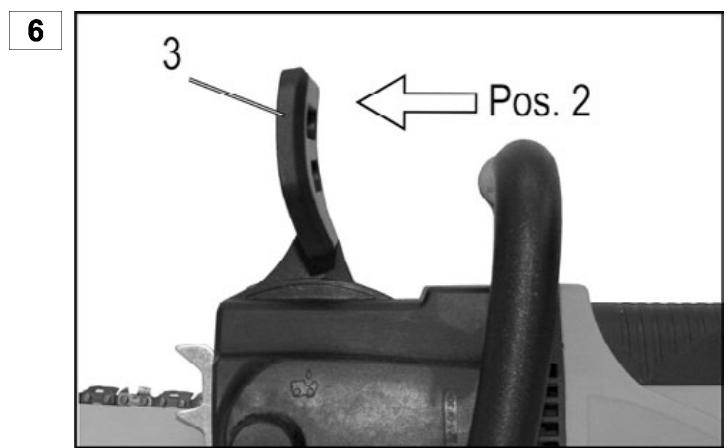

  Z zunanjo stranjo roke pritisnite sprednji šcitnik za roko (3). (pos. 2)
  Zagina veriga se mora takoj ustavit!

Verižne Žage, pri kateri verižna zavora ne deluje, ne smete uporabljati. Obrnite se na izdelovalca ali servisno službo!

NapenjanjeŽagineverige

• Pred nastavitvijo ali kontrlo napetostiŽagine verige izvlecite vtic.
• Nosite zaščitne rokavice, da se izognete poškodbam.

Napetost Žagine verige preverite pred

pričetkom dela
po prvem rezanju
med zhaganjem, redno vsakih 10 minut

Le ob pravilno napetiŽagini verigi in zadostem mazanjluhko vplivate na njenoŽiviljensko dobo.

(i) Prosim, upostevajte naslednje:

novoŽagino verigo je treba večkrat ponovno napeti, dokler se ne podaljsa.
pri segrevanju verige do obratovalne temperature se le-ta raztegne in jo je treba ponovno napeti.

Po končanem Žaganju morate Žagino verigo ponovno popustiti, sj bi se sicer pri ohlajanju preveč napela.

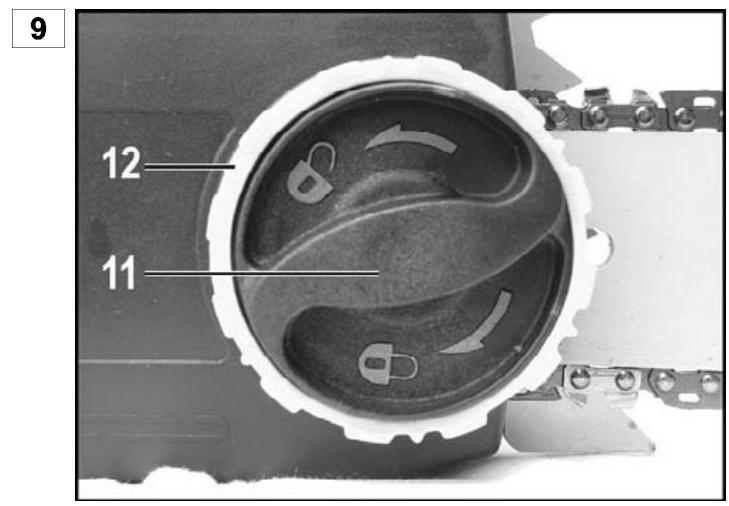

① Pritrdni vijak (11) se obrača skupaj z napenjalnim obročem, evtl. ga je treba med napenjanjem verige ponovno odviti.

10 Zagina veriga je pravilno napeta, ce jo lahko v sredini meca dvignemo za pribl. 3 - 4 mm.
Napenjalni obroč za verigo (12) obracajte v nasprotni smeri urnega kazalca, Če jeŽagina veriga preveč napeta.
Z roko ponovno zategnite pritrdilni vijak.
Preverite, ali verižni Členi pravilno ležijo v reži vodila za meč.

Delovna navodila - tehnikeŽaganja

Dodatni napotki zaŽaganje debel

Debla, ki gaŽagate, nikoli ne položite na tla. Deblo podprite takto, da se rez ne bo zakljucil in da seŽagina veriga ne zatika. Uporabite varno podlago (npr. kozo zaŽaganje). S konico vodilne tračnice aliŽagino verigo se ne dotikajte tal.
Pred zaganjem si nastavite krajsa debla in jih trdno zagozdite.
Izogibajte se rezanjru redkega drevja ali rezanega lesa. VerižnaŽaga ni primerna z ata opravila.
Vzdolzne reze izvajte še posebej skrbno, sj se pri tem ne uporablja krempljasti naslon. Povratni udarec boste prepreci zi vodenjemŽage pod ravnim kotom.
- Ko delate na strmini, se vedno postavite nad ali boćno od debla oz. ležečega obdelovanca. Bodite pozorni na kotaleča se debla.

Navodila za zaganje lesa pod napetostjo

Če veje, drevesa ali les pod napetostjo prenehajo biti pod napetostjo, morate biti skrajno previdni. Obdelovalnci lahko reagirajo popolnama nekontrolirano in povzročij težke poškodbe ali smrt.

Taksna dela lahko izvajao samo usposobljeni strokovnjaki.

$$ \Rightarrow \boxed {1 7} / \Rightarrow \boxed {1 8} / \Rightarrow \boxed {1 9} / \Rightarrow \boxed {2 0} $$

Pri vseh opravilih morate na mestu pritiska vedno najprej opraviti 1 razbremenilni rez in nato locilni rez -sicer se vam lahko verizna zaga zatakne ali povzroci povratni udarec.

17 Les pod natezno napetostjo na zgornji strani

1 Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
Nato na istem mesti od zgoraj izvedite drugi rez, s katerim boste deblo prezagali.

18 Les pod natezno napetostjo na spodnji strani

1 Rez izvedite od zgoraj (do tretjine debelnega premera) navzdol.
Nato na istem mestu od spodaj izvedite drugi rez, s katerim boste deblo prežagali.

19 Debela debla in visoka napetost

1 Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
Nato na doloceni oddaljenosti od prvega reza od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

20 Rez v korakih

za vodoravne veje, ki niso predvesne

Kos veje pade na tla nadzirano, ne da bi se prekucnila navzdol.

1 Prvi rez nastavite od spodaj, priblizno eno tretjino premera veje.
Drugi rez izvedite v enaki visini kot prvega ali pa ga zamaknite bolj navznoter (negativna stopnja preloma).
3 Sedaj odstranite še preostali kos veje.

Navodila za podiranje dreves

Taksna dela lahko izvajajoismo usposobljeni strokovnjaki.

• Uposteavajte dolžino vodilne tračnice. Podirate lahko samo drevesa z debelnim premerom, ki je manjiš od dolžine vodilne tračnice.
  21 Pred podiranjem zavarujte nevarno obmocej (D).

Pazite, da se na območju podiranja dreves ne bodo zadrževale osebe aliŽivali.Obstaja smrtna nevarnost!
21 Poskrbite, da bo delovisce okoli debla brez ovir, cz katere bi se lahko spotaknilii, in da na poti za umik (F) prav tako ne bo nobenih ovir.
Pred podiranjem drevesa dolocite smer njegovega padanja. Pred podiranjem drevesa dolocite smer njegovega padanja (C). Pri tem upoševajte težišće drevesne krosnej,
sosednja drevesa, nagib, zdravstveno stanje drevesa ter smer vetra. Na tej strani naredite zarezo.
Z delovisca ob deblu odstranite motece veje, gošcavo in ovire ter poskrbite za varno stanje.
Vznožje debla temeljito očistite - pesek, kamenje in ostali tujki pouzroćaje topostŽagini verige ali jo lahko poškodujejo.
- Upostevajte zdravstveno stanje drevesa - bodite previdni pri deblih s poskodbami ali odmrlimi deli (suh, trhel ali odmrli les).

22 Tehnika podiranja dreves:

V deblo ažagajte zarezo, globoko za ca. 1/3 premera drevesa. Najprej izvedite vodoravni rez in nato drugi rez od zgoraj, pod kotom 45^ .
Preden pričnete podžagovati, opozorite na svoje delo z opozorilinim klicem «pozor« ali «drevo pada«.
Na nasprotni strani debla izvedite vodoravni rez. Ta rez izvedite malo visje (ca. 4 cm) kotvodravni rez.
Debla ne smete prezagati. Ostati vam mora se ca. 1/10 debelnega premera. Ce zaene drevo predcasno padati, morate verizno zago takoj potegniti iz zareze in stopiti nazaj ali na stran.
V vodoravno zarezo vstavite klin in takoprozite padanjedrevesa.
Ko začne drevo padati, pazite na padajće veje in vejice.

Vzdrževanje in Čišćenje

Pred vsakim cischenjem in opravljanjem vzdhrzevalnih del

• zago izklopite,
• počakajte, da bo Žaga v mirujučem stanju,
• izvlecite vtikač iz elektríne vtichnice.

Nadaljnja vzdřevalna dela in cisćenja, ki niso opisana pod tem poglavjem, lahko opravlja samo proizvajalec sam ali pa od njega pooblasčena podjetja.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdhrzevalnih del in za ciscenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljaje samo originalne dele. Drugi deli lahko povzrocijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje

Nosite rokavice, da preprecite morebitne poškodbe.

Da bi lahko zagotovili dolgo in zanesljivo uporabo verižnih zag, redno opravlajte naslednja vzdřevalna dela.

Preverite, ali se pri krožni Žagi pojavljajo očitne okvare in motnje, kot nth.

• ohlapna, razrahljana ali poškodovanaŽagina veriga
• rahla pritrditev
• izrabljeni ali poškodovani konstrukcijski deli

Po vsaki uporabi na verižni Žagi preverite

• obr, predvsem obr verige, meča in veriznika.
  ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane.

Pred uporabo verižne Žage morate opraviti nujna popravila ali vzdřevalna dela.

BruşenjeŽagine verige

Samo z ostro in Čisto verigo boste lahko delali varno in dobro. Poškodovana ali napačno nabrušenaŽagina veriga poveča nevarnost povratnega udarca!

Zagino verigo morate nabusiti, ce

zagana namesto zagovine izmetava samo lesni prah
morate verižno Žago med Žaganjem skozi les pritiskati.

Za neizkušene uporabnike:Žagino verigo nj nabrusi usposobljen strokovjak/servisna sluzba.

Verižno Žago lahko nabrusite tudi sami z našo posebno brusilno napravo za verige KSG 220 (st. articlá.: 302360).

Tip Žagine verige	Oregon 91 VG 057X
Razdalja med omejevalnikom globine T	.025" (.64 mm)
Brusilni kot α	30°
Rezalni kot β	60°
Dolžina rezkalnega zoba a	min. 3 mm

ZamenjavaŽagineverigeinmeča

Žagina veriga in mec sta izpostavljena močni obrabi. Žagini verigo in mec morate takoj zamenjati, če le-ta več ne delujeta brezhibno.

Verižno Žago položite na ravno povrsino.
Odstranite ohišje (10), tak do odvijete pritrdilni vijak (11).
3 Napenjalnik za verigo (21) obračajte v nasprotni smeri urnega kazalca, da boste na ta način nekoliko razrahljaliŽagino verigo.
Snemite meš skupaj zžagino verigo.
Temeljito očistite režo vodila, Če menjujete samo verigo.
3 Pri montaži pazite, da bodo verizni Členki pravilno namešćeni v reži vodila in na verizniku (13).
Vrtite napenjalo verige (21) v smeri urnega kazalca, vse dokler veriga zage ni napeta.
Ponovno namestite ohisje (10).
Napnite Žagino verigo, kot je opisano v odstavku „Napenjanje verige".

Verižnik

Obremenitev verižnika (13) je posebno velika. Redno preverjajte, ali so zobci verižnikaOCRNIJI Ali poškodovani.

Obrabljen ali poškodovan verižnik zmanjsuje ziviljenjsko doboŽagine verige in ga mora zato servisna sluzba takoj zamenjati.

Preverjanje avtomatike olja

Funkcijo avtomatskega mazanja verige preverite tako, sa verižno zago vklopite in jo z njeno konico držite v smeri na tleh ležečega papirja ali kartona.

Z verigo se ne dotikajte tal. Upostevajte varnostno razdaljo 20 cm.
Ce je oljnata sled pri preverjanju avtomatike olja vse vecja, to pomeni, da le-ta deluje brezhibno.

Ce se oljnata sled kljub polnemu rezeroarju ne pojavi

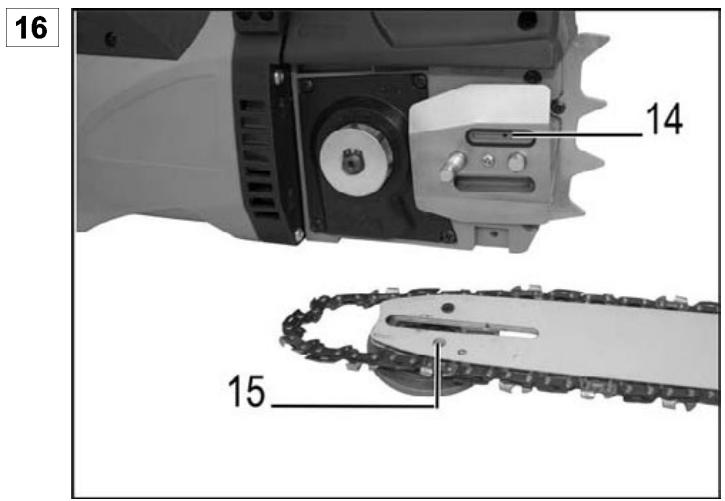

16 očistite oljni kanal (14) in zgornjo odprtino za napenjanje verige (15).
Ce se stanje tudi po tem ne bo izboljsalo, se obrnite na servisno sluzbo.

Čiščenje

Po vsaki uporabi skrbno očistite verižno Žago, da bo lahko le-ta še naprej brezhibno delovala.
Ohišje očistite z mehko krtačo ali s suho krpo.

Pri ciscenju ne smete uporabljati vode, razredcil in polirnih sredstev.

Pazite, da bodo zračniki za hlajenje motorja prosti (nevarnost pregretja).

Če je veriga zelo umazana ali zasmoljena, jo za nekaj ur položite v posodo s Čistilom za verige. Nato jo sperite s Čisto vodo.
S pomocjo krtace z veriznika in priprave za pritrjevanje meca odstranite vso umazanijo. S cisto krpo očistite oljni kanal.

Transport

Pred vsakim transportom izvlecite vtikač napajalnega kabla iz vtičnice.

Zago transportirajte samo, ce je na verigo natakjenjo ohije za njeno zašcito.

Napravo v avtu prevažaje le v prtljažniku ali na ločeni transportni povrsini. Pri tem zavarujte verižnoŽago.

Skladischenje

• Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.
  Za podaljsanjeŽiviljenjske dobe in zagotovitev lahkega upravljana zŽago morate pred daljsim skladisčenjem upostevati naslednje napotide:

Temeljito očistite napravo.
Izrezervoarza zlijteolje.

Namig:

Nekatera olja za verige se lahko po daljsemČasu zaskorjjio. Zato je treba oljni system pred daljisim skladisčenjem sprati s Čistilom za verižneŽage. Čistilono nalijte v rezervoor do polovice (ca. 50 ml). Zaprite rezervoor. VerižnaŽaga nj bo brez namontiranega meça in verige vklopljena takdo dolgo, da iz odprtine za odtekanje olja izteče vso Čistilo.
Verižno Žago za kratek Čas položite v oljno kopel in jo nato zavijte v naoljen papir.

Garancija

Pred vsakim odpravljanjemotnj

• izklopite napravo,
• počakajte, da bo Žaga v mirujočem stanju,
• izvlecite vtikač iz elektricega omrežja.

Po vsakem odpravljanju motenj morate ponovno namesiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja	Možen vzrok motnje	Odpravljanje motnje
VerižnaŽaga se po vklopu ne zažene	➢ Verižna zavora ➢ ni toka ➢ poškodovan podaljšek ➢ Okvarjen vtič, motor ali stikalo	➢ spustite verižno zavoro ➢ preverite prikljucek, vtičnico, varovalko ➢ preverite podaljšek, defektes, takoj zamenjale poškodovani kabel ➢ pri pooblaščeni servisi sluzbi vampraj popravljio motor ali stikalo oz. zamenjajo z originalnimi nadomestnimi deli
VerižnaŽaga deluje s prekinitvami	➢ zunanji zrahljani kontakt ➢ notranji zrahljani kontakt ➢ poškodovano vklopno/izklopno stikalo	➢ preverite prikljucek, vtičnico, varovalko ➢ preverite podaljšek, defektes, takoj zamenjale poškodovani kabel ➢ obrnite se, prosimo, na servisno službo
VerižnaŽagaettensäge se trese, vibrira ali neŽaga dobro	➢ veriga je topa ➢ veriga je obrabljena ➢ napetost verige ➢ Veriga je nepravilno montirana (Zobci so obrjeni v napačno smer)	➢ Verigo raj vamp nabrusijo ali pa jo zamenjajte ➢ Zamenjale verigo ➢ Preverite in naravnajte napetost verige ➢ Verigo na novo montirajte
VerižnaŽaga ne obratuje s polno možjo	➢ Podaljšek je predolg ali pa imapremajhen premer ➢ Vtičnica je preveč oddaljenja od glavnega priključka	➢ Uporabite podaljšek z zadostnim premerom ➢ Uporabite vtičnico, ki lje nameščena blize delovišću
Žagina veriga se segreva	➢ v rezervaarju ni olja ➢ oljni kanal je zamašen ➢ veriga je preveč napeta ➢ veriga je topa	➢ dolijte olje ➢ očistite oljni kanal ➢ nastavite napetost verige ➢ verigo raj vamp nabrusijo ali pa jo zamenjejte
žagina veriga se ne maže	➢ v rezervaarju ni olja ➢ oljni kanal je zamašen	➢ dolijte olje ➢ očistite oljni kanal

Tehnični podatki

Tip	KSL 2401/40
Moč motorja P1	2400 W
Električna napetost / Frekvenca el. omrežja	230 V~ / 50 Hz
Hitrost verige	14 m/s
Verižnik (stevilo zob/razdelitev)	7 x 3/8" (.9525)
Dolžina meça	400 mm
Maks. prostornina oljega rezervaorja.	90 ml
Varnostni razred	II /回
Nivo zračnega tlaka LPA*	97 dB (A)
Izmerjen nivo zvočne jakosti LWA*	106,1 dB (A)
Garantirani nivo zvočne jakosti LWA*	110 dB (A)
Unsicherheit KPA / KWA	3,0 dB (A)
Vibracija dlan-roka	ahd = < 4,5 m/s2
Unsicherheit K	1,5 m/s2
Teža	ca. 5,8 kg
Tip Žagine verige	91 VG
Razdelitev / moč pogonskih Členov	3/8" / .050" (1,3 mm)

* (izmerjen v skladu s smernico 2000/14/EG)

Opis naprave / Nadomestni deli

Pos.	Št. naročila.	Oznaka
1	362927	meč
2	362926	žagina veriga - 91 VG 057X
3	364601	sprožilec za verižno zavoro
4	364597	sprednji ročaj
5		vklopna zapora
6		vklopno/izklopno stikalo
7		zračniki za motor
8		žagin kabel z vtičem
9	364600	čep za oljni rezervoar
10	364605	ohišje
11		pritrdilni vijak

Pos.	Št. naročila.	Oznaka
12		napenjalni obroč za verigo
13	364604	verižnik
14		oljni kanal
15		zgornja odprtina za napenjanje verige
16	364602	Krempljasti naslon
17		zadnji ročaj
18	362921	varovalna oprema za verigo
19	364606	varnostna nalepka
20	364592	komplet grafitnih šćetk (brez slide)
21		napenjalo verige (brez slide)
22	400144	olje za verigo 1 (brez slide)

ATIKA GmbH & Co. KG
