BEDIENUNGSANLEITUNG KSL 2401-40 ATIKA

Kettensäge Originalbetriebsanweisung - Sicherheitshinweise - Ersatzteile

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

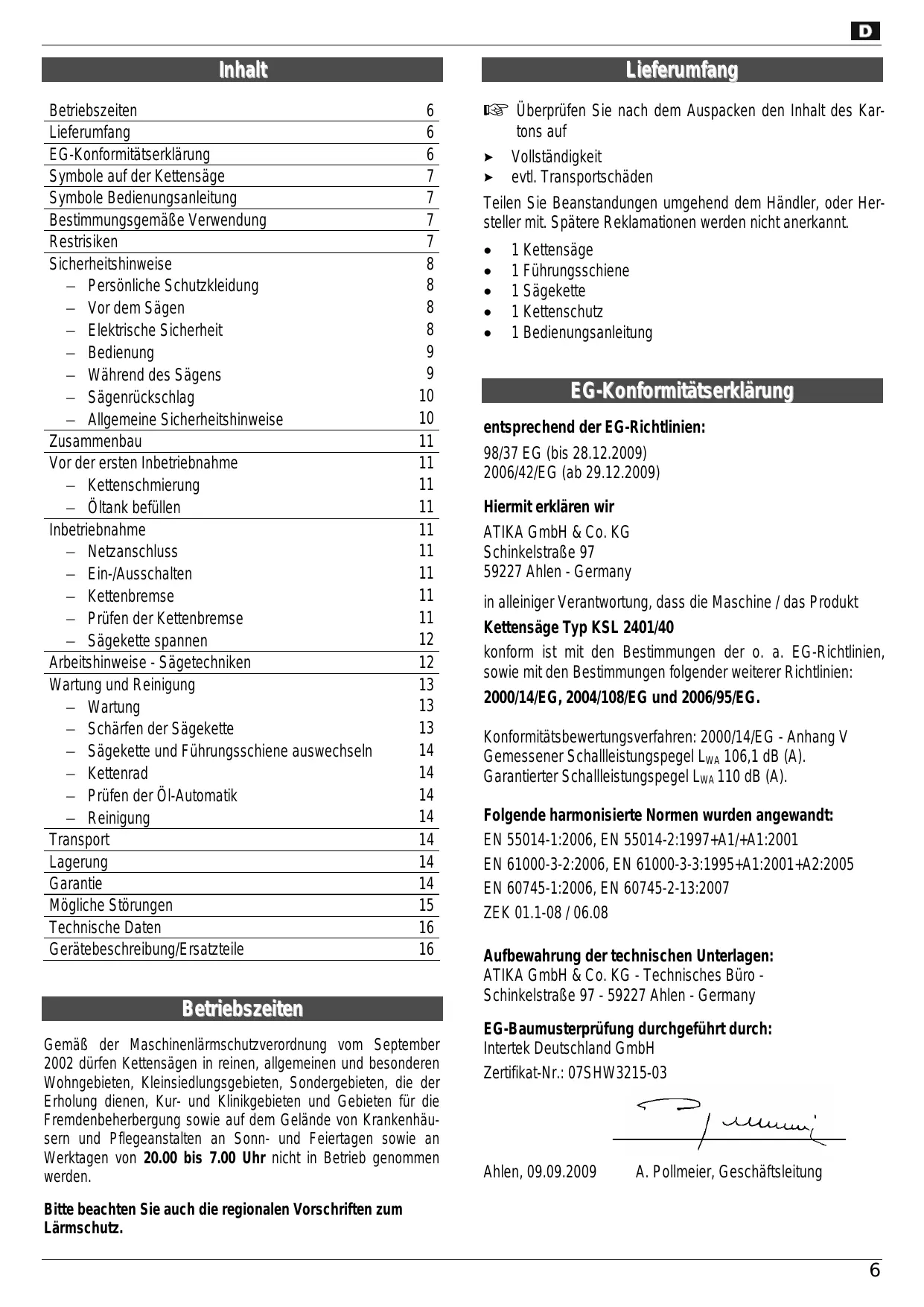

Inhalt Betriebszeiten Lieferumfang EG-Konformitätserklärung Symbole auf der Kettensäge Symbole Bedienungsanleitung Bestimmungsgemäße Verwendung Restrisiken Sicherheitshinweise − Persönliche Schutzkleidung − Vor dem Sägen − Elektrische Sicherheit − Bedienung − Während des Sägens − Sägenrückschlag − Allgemeine Sicherheitshinweise Zusammenbau Vor der ersten Inbetriebnahme − Kettenschmierung − Öltank befüllen Inbetriebnahme − Netzanschluss − Ein-/Ausschalten − Kettenbremse − Prüfen der Kettenbremse − Sägekette spannen Arbeitshinweise - Sägetechniken Wartung und Reinigung − Wartung − Schärfen der Sägekette − Sägekette und Führungsschiene auswechseln − Kettenrad − Prüfen der Öl-Automatik − Reinigung Transport Lagerung Garantie Mögliche Störungen Technische Daten Gerätebeschreibung/Ersatzteile

Lieferumfang 6 6 6 7 7 7 7 8 8 8 8 9 9 10 10 11 11 11 11 11 11 11 11 11 12 12 13 13 13 14 14 14 14 14 14 14 15 16 16

Betriebszeiten Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Kettensägen in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt. • • • • •

1 Kettensäge 1 Führungsschiene 1 Sägekette 1 Kettenschutz 1 Bedienungsanleitung

EG-Konformitätserklärung entsprechend der EG-Richtlinien: 98/37 EG (bis 28.12.2009) 2006/42/EG (ab 29.12.2009) Hiermit erklären wir ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen - Germany in alleiniger Verantwortung, dass die Maschine / das Produkt Kettensäge Typ KSL 2401/40 konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2000/14/EG, 2004/108/EG und 2006/95/EG. Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V Gemessener Schallleistungspegel LWA 106,1 dB (A). Garantierter Schallleistungspegel LWA 110 dB (A). Folgende harmonisierte Normen wurden angewandt: EN 55014-1:2006, EN 55014-2:1997+A1/+A1:2001 EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005 EN 60745-1:2006, EN 60745-2-13:2007 ZEK 01.1-08 / 06.08 Aufbewahrung der technischen Unterlagen: ATIKA GmbH & Co. KG - Technisches Büro Schinkelstraße 97 - 59227 Ahlen - Germany EG-Baumusterprüfung durchgeführt durch: Intertek Deutschland GmbH Zertifikat-Nr.: 07SHW3215-03

A. Pollmeier, Geschäftsleitung

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole auf der Kettensäge Warnung! Die Kettensäge kann ernsthafte Verletzungen verursachen! Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen. Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird. Schutzhelm, Augen- und Gehörschutz tragen.

Schutzhandschuhe tragen. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Führungsschienenlänge 460 mm maximale Schnittlänge 400 mm Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bestimmungsgemäße Verwendung Die Kettensäge ist geeignet zum − Sägen von Stämmen, Ästen, Holzbalken, Brettern usw. und kann für Quer- oder Längsschnitte verwendet werden. − Fällen von Bäumen. Die Kettensäge nicht zum Sägen von Baustoffen und Kunststoffen verwenden. Die Kettensäge ist nur für die private Nutzung im Haus- und Hobbygarten geeignet. Die Kettensäge ist nicht für Forstarbeiten (Fällen und Entasten im Wald) geeignet. Die notwendige Sicherheit des Bedieners ist durch die Kabelverbindung nicht gewährleistet. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise. Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

L Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Rückschlaggefahr bei Berührung der Führungsschienenspitze mit einem festen Gegenstand. Verletzungsgefahr der Finger und Hände durch das Werkzeug (Sägekette). Verletzung durch weggeschleuderte Werkstückteile. Elektrischer Schlag. Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen. Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen. Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Brandgefahr.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Des Weiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Symbole Bedienungsanleitung Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Wichtige Hinweise für umweltgerechtes Verhalten. Das Nichtbeachten dieser Hinweise kann zu Umweltschäden führen.

Sicherheitshinweise Beachten Sie die folgenden Hinweise, um sich selbst und andere vor möglichen Verletzungen zu schützen.

L L L Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer zusammen mit der Kettensäge auf. Die Kettensäge darf nur von Personen mit ausreichender Erfahrung bedient werden. Geben oder Verleihen Sie die Kettensäge nur an Personen, die mit der Kettensäge und seiner Handhabung vertraut sind. Geben Sie immer die Bedienungsanleitung mit. Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

Erstbenutzer Wer zum ersten Mal mit der Kettensäge arbeitet muss eine praktische Einweisung in den Gebrauch der Kettensäge und die Personenschutzausrüstung von einer erfahrenen Bedienperson erhalten. Erstbenutzer sollte zunächst das Schneiden von Rundholz auf einem Sägebock oder Gestell üben. Minderjährige dürfen nicht mit der Kettensäge arbeiten. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut. Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäße Verwendung).

Persönliche Schutzausrüstung

Arbeiten Sie niemals ohne geeignete Schutzausrüstung: − tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden − ein Haarnetz bei langen Haaren − geprüfter Schutzhelm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss (z. B. beim Fällen und Entasten von Bäumen). − Gesichtsschutz − Gehörschutz − Hosen und Handschuhe mit Schnittschutz − rutschfeste Stiefel (Sicherheitsschuhe) mit Schnittschutz und Zehenschutzkappe

Sicherheitshinweise - Vor dem Sägen Führen Sie vor Inbetriebnahme und regelmäßig während des Sägens folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Bedienungsanleitung: Ist die Kettensäge komplett und vorschriftsmäßig montiert? Ist die Kettensäge in gutem und sicherem Zustand?

Verwenden Sie nur eine geeignete Führungsschienen- und Sägekettenkombination, wie in „Technische Daten“ beschrieben. Falsche Kombinationen erhöhen die Rückschlaggefahr (Kickback)! Ist der Öltank (Kettenschmierung) gefüllt? Überprüfen Sie den Ölstand regelmäßig. Füllen Sie Sägekettenöl sofort nach, damit die Sägekette nicht trocken läuft. Ist die Sägekette richtig gespannt? Beachten Sie die Punkte im Abschnitt „Sägekette spannen“. Ist die Sägekette richtig geschärft? Verwenden Sie nur gut geschärfte Sägeketten, da stumpfe Sägeketten nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten. Ist die Kettenbremse gelöst und arbeitet sie einwandfrei? Beachten Sie die Punkte im Abschnitt „Prüfen der Kettenbremse“. Sind die Handgriffe sauber und trocken – frei von Öl und Harz? Stellen Sie vor Beginn der Arbeit sicher, dass: − sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten − hindernisfreies Rückweichen für Sie sichergestellt ist − der Fußbereich frei von allen Fremdkörpern, Gestrüpp und Ästen ist. − sicherer Stand gewährleistet ist. Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr! Berücksichtigen Sie Umgebungseinflüsse: − Arbeiten Sie nicht auf Schnee, Eis oder frisch geschältem Holz – Rutschgefahr! − Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung). Sie können Einzelheiten im Fallbereich nicht mehr erkennen – Unfallgefahr! − Verwenden Sie die Kettensäge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen - Brandgefahr! Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Elektrische Sicherheit Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens − 1,5 mm² bei Kabellänge bis 25 m − 2,5 mm² bei Kabellänge über 25 m Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert. Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein. Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.

Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird. Verwenden Sie die Anschlussleitung nicht für Zwecke, für die sie nicht bestimmt ist. Schützen Sie die Anschlussleitung vor Hitze, Öl und scharfen Kanten. Verwenden Sie die Anschlussleitung nicht, um den Stecker aus der Steckdose zu ziehen. Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab. Kontrollieren Sie Anschlussleitungen regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Verwenden Sie keine defekten Anschlussleitungen. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Anschlussleitungen. Keine provisorischen Elektroanschlüsse einsetzen. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.). Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom). Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen. Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an. Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen. Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherheitshinweise - Bedienung  Sägen Sie niemals einhändig. Halten Sie die Kettensäge immer mit beiden Händen fest, linke Hand am vorderen Handgriff (4) und rechte Hand am hinteren Handgriff (17). Halten Sie die Kettensäge leicht rechts vom eigenen Körper. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Arbeiten Sie niemals − mit gestreckten Armen − an schwer erreichbaren Stellen − über Schulterhöhe − auf einer Leiter, einem Arbeitsgerüst oder einem Baum stehend. Betätigen Sie beim Baumaufsuchen die Kettenbremse. Bei Arbeitspausen ist die Kettensäge so abzusichern (Kettenschutz anbringen, Kettenbremse aktivieren) und abzulegen, dass niemand gefährdet wird. Kettensäge vor unbefugtem Zugriff sichern.

Sicherheitshinweise Während des Sägens Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sichtkontakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann. Stoppen Sie sofort den Motor bei drohender Gefahr oder im Notfall. Lassen Sie die Säge nie unbeaufsichtigt laufen. Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr! Beim Einschalten ist die Kettensäge sicher abzustützen und festzuhalten. Kette und Führungsschiene müssen frei stehen. Beginnen Sie mit dem Schneiden erst, wenn die Sägekette die volle Drehzahl erreicht hat. Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Legen Sie Pausen während des Sägens ein, damit sich der Motor abkühlen kann. Stellen Sie die heißgelaufene Kettensäge nicht ins trockene Gras oder auf brennbare Gegenstände. Berühren Sie niemals mit der laufenden Säge Drahtzäune oder den Boden. Achten Sie darauf, dass das Holz frei ist von Fremdkörpern (Steine, Nägel usw.). Sorgen Sie dafür, dass sich das Holz während des Sägens nicht verdreht. Sägen Sie gesplittertes Holz mit Vorsicht. Es besteht Verletzungsgefahr durch mitgerissene Holzstücke. Vermeiden Sie Sägenrückschlag durch korrekte Führung der Kettensäge.

Beachten Sie: Sicherheitshinweise - Sägenrückschlag  Benutzten Sie den Krallenanschlag (16) zur Fixierung der Kettensäge auf dem Holz. Verwenden Sie den Krallenanschlag während des Sägens als Hebel. Benutzen Sie die Kettensäge nicht zum Heben oder Bewegen von Holz. Lassen Sie die Kettensäge arbeiten, indem Sie über den Krallenanschlag leichten Hebeldruck erzeugen. Drücken Sie beim Sägen nicht mit Kraft. Setzen Sie beim Sägen von stärkeren Ästen oder Stämmen den Krallenanschlag an einem tieferen Punkt nach. Zum Nachsetzen lösen Sie den Krallenanschlag aus dem Holz und setzen Sie ihn erneut tiefer an. Entfernen Sie dabei die Säge nicht aus dem Schnitt. Seien Sie am Ende eines Sägeschnittes vorsichtig. Sobald die Säge aus dem Holz tritt, verändert sich die Gewichtskraft. Es besteht Unfallgefahr für Beine und Füße. Entfernen Sie die Kettensäge nur mit laufender Sägekette aus dem Schnitt. Verklemmt sich die Sägekette im Holz, Gerät sofort ausschalten. Verwenden Sie einen Keil, um die Führungsschiene wieder frei zu bekommen.

Vibrationen Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten. Sie können die Vibrationen reduzieren: - durch kräftige, warme Arbeitshandschuhe - Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen) Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Sicherheitshinweise - Sägenrückschlag Was versteht man unter Sägenrückschlag? Sägenrückschlag ist das plötzliche Hoch- und Zurückschlagen der laufenden Kettensäge in Richtung des Bedieners. Dies entsteht, wenn −Â die Führungsschienenspitze das Sägegut (unbeabsichtigt) oder andere feste Gegenstände berührt. − die Sägekette an der Führungsschienenspitze klemmt. Die Kettensäge reagiert unkontrolliert und verursacht häufig schwere Verletzungen beim Bediener. Gehen Sie seitliche Schnitte, Schräg- und Längsschnitte mit erhöhter Vorsicht an, weil hier der Krallenanschlag nicht angesetzt wird.

Wie kann ich Sägenrückschlag vermeiden? ƒ  Die Kettensäge immer fest mit beiden Händen halten. ƒ  Sägen Sie zur besseren Kontrolle mit der Unterkante ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ

der Führungsschiene. Setzen Sie dabei die Kettensäge immer so flach wie möglich an. Â Nie mit der Führungsschienenspitze sägen. Â Sägen mit der Oberkante kann einen Sägenrückschlag erzeugen, wenn die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft. Nur mit laufender Sägekette den Schnitt beginnen. Nur mit korrekt geschärfter und gespannter Sägekette arbeiten. Â Den Krallenanschlag (16) als Hebel benutzen. Nie über Schulterhöhe arbeiten. Nie mehrere Äste auf einmal durchsägen. Beim Entlasten darauf achten, dass kein anderer Ast berührt wird. Beim Ablängen möglichst einen Sägebock verwenden. Stechschnitte dürfen nur von geschultem Personal durchgeführt werden.

Allgemeine Sicherheitshinweise

− Nachspannen der Kette − Kettenwechsel − Verlassen der Maschine (auch bei kurzzeitiger Unterbrechung) Pflegen Sie Ihre Kettensäge mit Sorgfalt: − Befolgen Sie die Wartungsvorschriften und die Hinweise zur Schmierung und für den Werkzeugwechsel. − Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. − Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett. Überprüfen Sie die Maschine auf eventuelle Beschädigungen: − Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Säge sicherzustellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Lassen Sie kein Werkzeug stecken! Überprüfen Sie stets vor dem Einschalten, dass alle Werkzeuge entfernt sind. Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Maschine abschalten und Netzstecker aus der Steckdose ziehen bei: − Berühren der Kettensäge mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern B sofort Kette und Führungsschiene überprüfen − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen − Transport

Zusammenbau Schließen Sie die Kettensäge erst nach vollständigem Zusammenbau ans Stromnetz an. Verletzungsgefahr! Tragen Sie beim Zusammenbau Schutzhandschuhe. B Legen Sie die Kettensäge auf eine gerade Fläche. B Entfernen Sie die Abdeckung (10), indem Sie die Befestigungsschraube (11) lösen. Legen Sie die Führungsschiene auf. B B Legen Sie die Sägekette in den umlaufenden Führungsschlitz der Führungsschiene ein. Achten Sie auf die richtige Laufrichtung der Kettenglieder. Achten Sie beim Einbau darauf, dass die Kettenglieder B richtig im Führungsschlitz und am Kettenrad (13) liegen. Sägekette lässt sich schlecht um das Kettenrad legen? Drehen Sie den Kettenspanner (21) gegen den Uhrzeigersinn bis die Sägekette leicht um das Kettenrad zu legen ist. Drehen Sie dann den Kettenspanner (21) im Uhrzeigersinn bis die Sägekette fest gespannt ist. B Bringen Sie die Abdeckung (10) wieder an. B Spannen Sie die Sägekette wie im Abschnitt „Sägekette spannen“ beschrieben.

Vor der ersten Inbetriebnahme Kettenschmierung Die Kettensäge wird nicht mit Sägenkettenhaftöl befüllt geliefert.

L Betreiben Sie die Kettensäge nie ohne Kettenschmierung. Die Benutzung ohne Sägenkettenöl führt zur Beschädigung der Sägekette und Führungsschiene.

Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Während des Betriebes wird die Sägekette automatisch mit Öl benetzt.

Öltank befüllen B Legen Sie die Kettensäge auf eine geeignete Unterlage. Schrauben Sie den Öltankverschluss (9) auf. B B C Befüllen Sie den Öltank mit ca. 90 ml biologisch abbaubarem Kettensägenhaftöl (Bestell-Nr.: 400144). Den Füllstand können Sie am Sichtfenster (17) ersehen. Verwenden Sie zum leichteren Befüllen einen Trichter. Achten Sie beim Befüllen darauf, dass kein Schmutz in den Öltank gelangt. B Schrauben Sie den Öltankverschluss wieder zu.

Verwenden Sie niemals recyceltes Öl oder Altöl. Bei Verwendung von nicht für Kettensägen zugelassenem Öl erlischt die Garantie.

L Netzanschluss Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.

geerdete Schuko-Steckdose, Netzspannung 230 V mit Fehlerstromschutzschalter (FI-Schalter 30 mA). Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.

Ein-/Ausschalten Benutzen Sie kein Gerät, bei dem − sich der Schalter nicht ein und ausschalten lässt. − die Ketten- und Motorbremse nicht ordnungsgemäß funktionieren Beschädigte Schalter und Bremsen müssen unverzüglich vom Kundendienst repariert oder ersetzt werden. Beim Einschalten ist die Kettensäge sicher abzustützen und festzuhalten. Kette und Führungsschiene müssen frei stehen. Lösen Sie die Kettenbremse. Drücken Sie den vorderen B Handschutz (3) zum vorderen Handgriff (Pos. 1). Die Kettensäge ist einsatzbereit.

B Einschaltsperre (5) drücken und festhalten. Dann den Schalterhebel (6) betätigen. Die Einschaltsperre wieder loslassen.

B Schalterhebel (6) loslassen.

Kettenbremse Die Kettenbremse ist ein Schutzmechanismus, der bei zurückschlagender Kettensäge über den vorderen Handschutz oder nach Loslassen des Schalterhebels ausgelöst wird. Die Sägekette stoppt umgehend (< 0,1 sek.).

Prüfen der Kettenbremse Prüfen Sie vor jedem Arbeitsbeginn die Funktion der Kettenbremse. • Kettensäge einschalten. • Halten Sie die Kettensäge mit beiden Händen fest. Drücken Sie mit dem Handrücken gegen den vorderen B Handschutz (3). (Pos. 2) Die Sägekette muss sofort stehen bleiben! Eine Kettensäge ohne Kettenbremsen-Funktion darf nicht benutzt werden. Bitte wenden Sie sich an den Hersteller oder Kundendienst!

Sägekette spannen • Vor dem Einstellen oder Überprüfen der Sägekettenspannung Netzstecker ziehen. • Tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden. Überprüfen Sie die Sägekettenspannung vor B Arbeitsbeginn B nach den ersten Schnitten B während des Sägens regelmäßig alle 10 Minuten

Nur mit einer richtig gespannten Sägekette und einer ausreichenden Schmierung haben Sie Einfluss auf die Lebensdauer.

L Bitte beachten Sie folgendes: B eine neue Sägekette muss öfters nachgespannt werden, bis sie sich gelängt hat. B bei Erwärmung der Kette auf Betriebstemperatur dehnt sie sich aus und muss nachgespannt werden. Nach Beendigung der Sägearbeiten die Sägekette wieder entspannen, denn bei Abkühlung würden sonst zu hohe Spannungen in der Sägekette entstehen. B flattert die Kette oder tritt sie aus der Führung heraus, sofort nachspannen.

Spannen der Sägekette Lösen Sie die Befestigungsschraube (11) 1 – 2 Umdrehungen gegen den Uhrzeigersinn. B Drehen Sie den Kettenspannring (12) schrittweise im Uhrzeigersinn bis die richtige Kettenspannung erreicht ist. Der Rasteffekt verhindert, dass sich die Kettenspannung löst.

B L Die Befestigungsschraube (11) dreht sich mit, eventuB B B B

ell muss sie während des Spannvorganges wieder gelöst werden. Die Sägekette ist richtig gespannt, wenn sie in der Mitte der Führungsschiene um ca. 3 – 4 mm angehoben werden kann. Drehen Sie den Kettenspannring (12) gegen den Uhrzeigersinn, wenn die Sägekette zu stark gespannt ist. Ziehen Sie die Befestigungsschraube mit der Hand wieder fest. Prüfen Sie, ob die Kettenglieder richtig im Führungsschlitz der Führungsschiene liegen.

Arbeitshinweise - Sägetechniken Zusätzliche Hinweise zum Sägen von Stämmen Legen Sie den Stamm zum Sägen niemals auf dem Erdboden ab. Den Stamm so abstützen, dass sich der Schnitt nicht schließt und die Sägekette klemmt. Verwenden Sie eine sichere Auflage (z. B. Sägebock). Vermeiden Sie Bodenberührung mit der Führungsschienenspitze oder Sägekette. Richten Sie kürzere Stämme vor dem Sägen ein und klemmen diese fest. Vermeiden Sie das Schneiden von dünnem Gehölz oder Schnittholz. Die Kettensäge ist für diese Arbeiten nicht geeignet.

Führen Sie Längsschnitte mit besonderer Sorgfalt aus, da der Krallenanschlag nicht verwendet wird. Sie vermeiden Sägenrückschlag, indem Sie die Säge in einem flachen Winkel führen. Stehen Sie bei Arbeiten am Hang, immer oberhalb oder seitlich vom Stamm bzw. des liegenden Sägegutes. Achten Sie auf abrollende Stämme.

Zusätzliche Hinweise zum Sägen von Holz unter Spannung/Entlasten Werden unter Spannung stehende Äste, Bäume oder Holz durch Sägen von der Spannung befreit ist äußerste Vorsicht geboten. Das Sägegut kann völlig unkontrolliert reagieren und zu schweren Verletzungen oder zum Tod führen. Solche Arbeiten sollten nur von geschulten Fachleuten ausgeführt werden. Ö

Setzen Sie bei allen Arbeiten zuerst immer an der Druckseite

den Entlastungsschnitt und dann den Trennschnitt

- die Kettensäge kann sonst klemmen oder zurück schla-

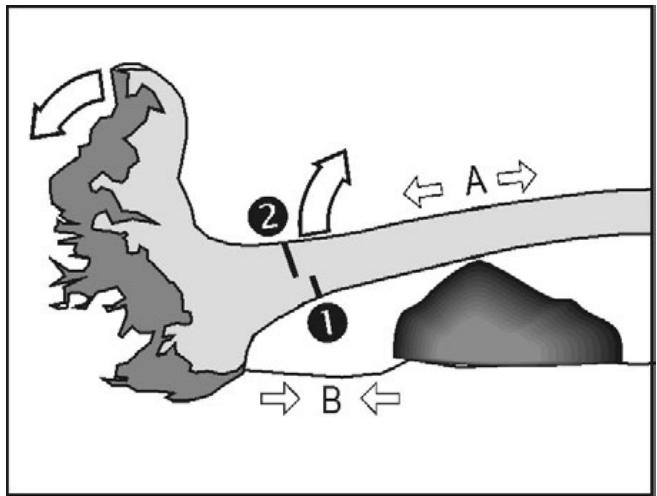

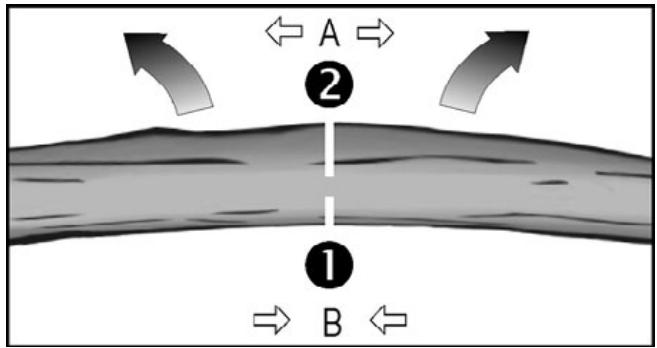

Holz auf der Oberseite in Spannung

Setzen Sie von unten einen Schnitt (ein Drittel des Stammdurchmessers) nach oben.

Setzen Sie dann an gleicher Stelle von oben einen zweiten Schnitt, der den Stamm durchtrennt.

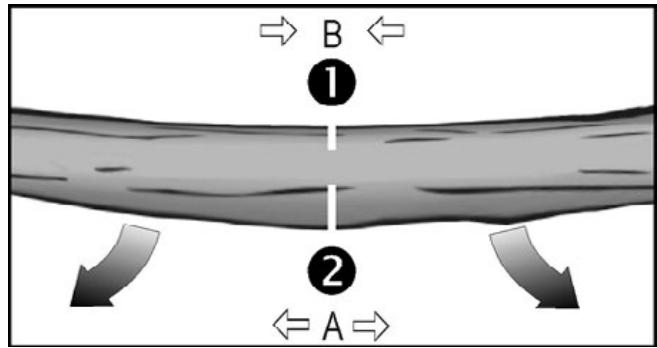

Holz auf der Unterseite in Spannung:

Setzen Sie von oben einen Schnitt (ein Drittel des Stammdurchmessers) nach unten.

Setzen Sie dann an gleicher Stelle von unten einen zweiten Schnitt, der den Stamm durchtrennt.

Starke Stämme und starke Spannung

Setzen Sie von unten einen Schnitt (ein Drittel des Stammdurchmessers) nach oben.

Setzen Sie dann mit Abstand zum ersten Schnitt von oben einen zweiten Schnitt, der den Stamm durchtrennt.

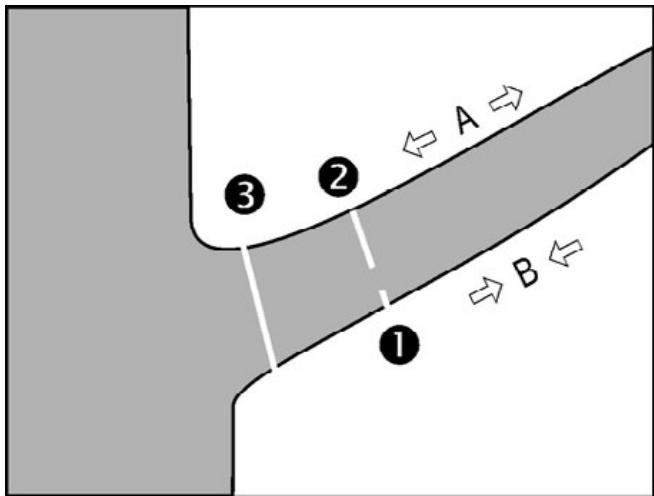

Ö Stufenschnitt Öfür waagerechte, nicht kopflastige Äste Das Aststück fällt kontrolliert ohne abzukippen nach unten.

Setzen Sie den ersten Schnitt von unten, ca. ein Drittel des Astdurchmessers.

Der zweite Schnitt erfolgt auf gleicher Höhe wie der erste Schnitt, oder weiter nach innen versetzt (negative Bruchstufe).

Entfernen Sie das verbleibende Aststück.

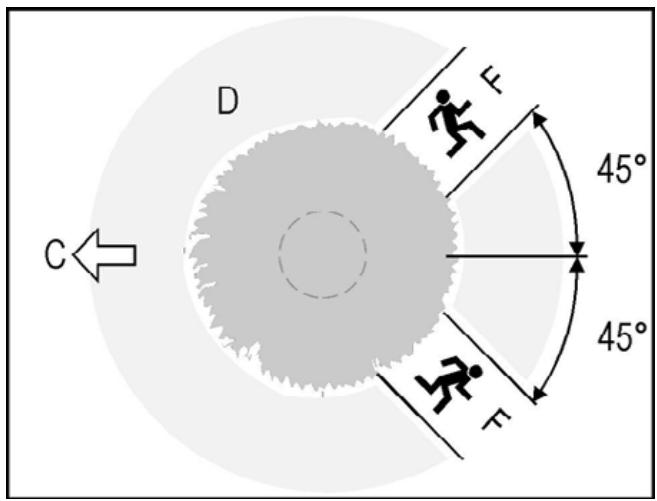

Zusätzliche Hinweise zum Fällen von Bäumen

Wartung und Reinigung

Solche Arbeiten sollten nur von geschulten Fachleuten ausgeführt werden. Beachten Sie die Länge der Führungsschiene. Es dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Führungsschiene. Sichern Sie vor dem Fällen die Gefahrenzone (D). Ö Achten sie darauf, dass sich keine Personen oder Tiere im Fallbereich aufhalten. Es besteht Lebensgefahr. Ö Stellen Sie sicher, dass der Arbeitsbereich um den Stamm frei ist von Stolpergefahren und Sie einen hinderungsfreien Fluchtweg haben (F). Ö Legen Sie vor dem Fällen des Baumes die Fallrichtung (C) fest. Berücksichtigen Sie dabei den Schwerpunkt der Baumkrone, Nachbarbäume, Hangrichtung, Gesundheitszustand des Baumes und die Windrichtung. Auf dieser Seite wird die Fällkerbe eingeschnitten. Säubern Sie den Arbeitsbereich am Stamm von störenden Ästen, Gestrüpp und Hindernissen. Sorgen Sie für einen sicheren Stand. Säubern Sie den Stammfuß gründlich – Sand, Steine und anderen Fremdkörper machen die Sägekette stumpf. Berücksichtigen Sie den Gesundheitszustand des Baumes – seien Sie vorsichtig bei Stämmen mit Schäden oder Totholz (dürres, morsches oder abgestorbenes Holz).

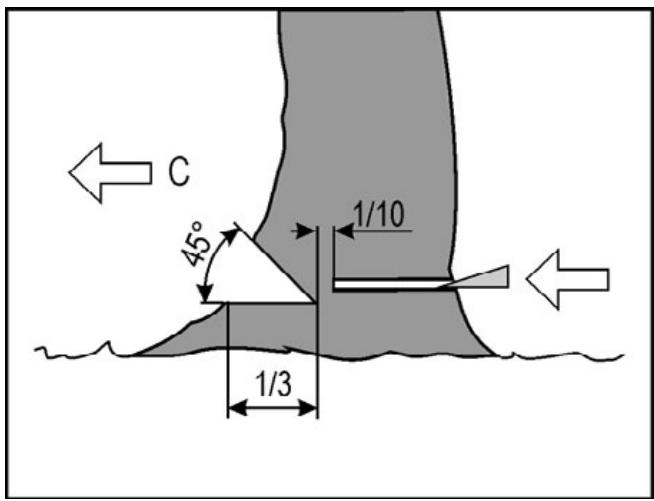

Baumfälltechnik  Sägen Sie eine ca. 1/3 des Baumdurchmessers tiefe Fällkerbe in den Stamm. Setzen Sie zuerst den waagerechten Schnitt und dann als zweites einen Schnitt von oben im Winkel von 45°.  Warnruf "Achtung" oder "Baum fällt" abgeben, bevor Sie mit dem Fällschnitt beginnen.  Sägen Sie nun auf der gegenüberliegenden Seite des Stammes einen waagerechten Fällschnitt. Dieser Schnitt sollte etwas höher (ca. 4 cm) angesetzt werden als der waagerechte Schnitt der Fällkerbe.  Auf keinen Fall den Stamm durchsägen. Es müssen ca. 1/10 des Stammdurchmessers stehen bleiben. Falls der Baum vorzeitig zu fallen beginnt, sofort die die Kettensäge aus dem Schnitt ziehen und zurück oder zur Seite treten.  Treiben Sie einen Keil in den waagrechten Fällschnitt, um den Baum zu Fall zu bringen.  Achten Sie, wenn der Baum zu fallen beginnt, auf herunterfallende Äste oder Zweige.

Vor jeder Wartungs- und Reinigungsarbeit − Gerät ausschalten − Stillstand der Kettensäge abwarten − Netzstecker ziehen Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Wartung Tragen Sie Handschuhe, um mögliche Verletzungen zu vermeiden. Damit eine lange und zuverlässige Nutzung der Kettensägen gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus. Überprüfen Sie die Kettensäge auf offensichtliche Mängel wie − lose, ausgehängte oder beschädigte Sägekette − lose Befestigung − verschlissene oder beschädigte Bauteile Überprüfen Sie die Kettensäge nach jedem Gebrauch auf − Verschleiß, insbesondere Kette, Führungsschiene und Kettenrad. − richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Kettensäge durchzuführen.

Schärfen der Sägekette Nur mit einer scharfen und sauberen Sägekette können Sie sicher und gut arbeiten. Beschädigte oder falsch geschärfte Sägeketten erhöhen die Rückschlaggefahr! Eine Sägekette muss geschärft werden, wenn ½ anstatt Sägespäne nur noch Holzstaub ausgeworfen wird ½ die Kettensäge während des Schneidens durch das Holz gedrückt werden muss.

L Für den unerfahrenen Benutzer: Lassen Sie die Sägekette von einem Fachmann/Kundendienst schärfen. Sie können Ihre Sägekette aber auch mit unserem Kettenschärfgerät KSG 220 (Artikel-Nr.: 302360) selbst schärfen. Sägekettentyp Tiefenbegrenzerabstand T Schärfwinkel α Brustwinkel β Hobelzahnlänge a

Oregon 91 VG 057X .025“ (,64 mm) 30° 60° min. 3 mm

Sägekette und Führungsschiene auswechseln

Sägekette und Führungsschiene sind großer Verschleißbeanspruchung ausgesetzt. Wechseln Sie Sägekette und Führungsschiene umgehend aus, wenn die einwandfreie Funktion nicht gewährleistet ist.

Reinigen Sie die Kettensäge sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

B Legen Sie die Kettensäge auf eine gerade Fläche. Entfernen Sie die Abdeckung (10), indem Sie die BefesB tigungsschraube (11) lösen. Drehen Sie den Kettenspanner (21) gegen den UhrzeiB gersinn, um die Sägekette etwas zu lösen. B Nehmen Sie die Führungsschiene mit Sägekette ab. B Reinigen Sie den Führungsschlitz gründlich, wenn nur die Sägekette ausgewechselt wird. Achten Sie beim Einbau darauf, dass die Kettenglieder B richtig im Führungsschlitz und am Kettenrad (13) liegen. B Drehen Sie den Kettenspanner (21) im Uhrzeigersinn bis die Sägekette gespannt ist. B Bringen Sie die Abdeckung (10) wieder an. B Spannen Sie die Sägekette wie im Abschnitt „Sägekette spannen“ beschrieben.

B Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden. B Achten Sie darauf, dass die Lüftungsschlitze für die Motorkühlung frei sind (Gefahr der Überhitzung). B Legen Sie die Kette bei starker Verschmutzung oder Verharzung einige Stunden in ein Gefäß mit Kettenreiniger. Anschließend die Kette mit klarem Wasser abspülen. B Befreien Sie das Kettenrad (13) und die Führungsschienenbefestigung mit einer Bürste von allen Anhaftungen. B Säubern Sie den Ölflusskanal (14) mit einem sauberen Lappen.

Transport Vor jedem Transport Netzstecker ziehen.

Kettenrad Die Beanspruchung des Kettenrades (13) ist besonders groß. Überprüfen Sie die Zähne des Kettenrades regelmäßig auf Abnutzung oder Beschädigung.

L Ein abgenutztes oder beschädigtes Kettenrad vermindert die Lebensdauer der Sägekette und sollte deswegen unverzüglich vom Kundendienst ausgetauscht werden.

Prüfen der Öl-Automatik Sie überprüfen die Funktion der automatischen Kettenschmierung, indem Sie die Kettensäge einschalten und sie mit der Spitze in Richtung eines Kartons oder Papiers auf dem Boden halten. Berühren Sie den Boden nicht mit der Kette. Sicherheitsabstand von 20 cm einhalten. Zeigt sich beim Überprüfen eine zunehmende Ölspur, arbeitet die Öl-Automatik einwandfrei. Zeigt sich trotz vollem Öltank keine Ölspur B reinigen Sie den Ölflusskanal (14) und die obere Kettenspannbohrung (15). B Sollte dies zu keinem Erfolg führen, wenden Sie sich bitte an den Kundendienst.

Transportieren Sie die Säge nur mit aufgestecktem Kettenschutz. Transportieren Sie das Gerät im KFZ nur im Kofferraum oder einer separaten Transportfläche. Sichern Sie dabei die Kettensäge gegen Umkippen.

Lagerung Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlängern und ein leichtgängiges Bedienen zu gewährleisten: B Führen Sie eine gründliche Reinigung durch. B Entfernen Sie das Öl aus dem Öltank. Tipp: Einige Kettenöle neigen nach längerer Zeit zur Verkrustung. Deswegen sollte das Ölsystem vor einer längeren Lagerung mit einem handelsüblichen Kettensägenreiniger durchgespült werden. Füllen Sie den Reiniger bis zur Hälfte (ca. 50 ml) in den Öltank. Verschließen Sie den Tank. Schalten Sie die Kettensäge ohne montierte Führungsschiene und Kette solange ein, bis der ganze Reiniger aus der Ölöffnung der Kettensäge ausgetreten ist. B Legen Sie die Sägekette kurz in ein Ölbad und wickeln Sie sie anschließend in ein Ölpapier.

Garantie Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen Vor jeder Störungsbeseitigung − Gerät ausschalten − Stillstand der Säge abwarten − Netzstecker ziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Störung

Kettensäge läuft nach Ein-  Kettenbremse schalten nicht an  kein Strom  Verlängerungskabel beschädigt  Netzstecker, Motor oder Schalter defekt

Kettensäge arbeitet mit Un- Â externer Wackelkontakt terbrechungen

Kettensäge rupft, oder sägt nicht richtig

 interner Wackelkontakt  Ein-/Ausschalter defekt vibriert  Kette stumpf/ verschlissen  Â

Kettensäge arbeitet nicht mit  voller Leistung  Sägenkette wird heiß

Sägekettenschmie- Â Â

Beseitigung  Kettenbremse lösen  Stromversorgung, Steckdose, Sicherung überprüfen  Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen  Motor oder Schalter von einer konzessionierten Elektrofachkraft oder vom Kundendienst überprüfen / reparieren lassen, bzw. durch Originalersatzteile ersetzen lassen  Stromversorgung, Steckdose, Sicherung überprüfen  Verlängerungskabel überprüfen, defektes Kabel unverzüglich austauschen  wenden Sie sich bitte an den Kundendienst

 Kette nachschleifen lassen oder austauschen Kettenspannung  Kettenspannung überprüfen und einstellen Kette nicht richtig montiert (Zähne zeigen in  Kette neu montieren die falsche Richtung) Verlängerungskabel zu lang oder zu kleiner  Verlängerungskabel mit ausreichendem Querschnitt Querschnitt verwenden Steckdose zu weit vom Hauptanschluss  Steckdose, die näher im Arbeitsbereich liegt, entfernt verwenden kein Öl im Tank  Öl nachfüllen Ölflusskanal verstopft  Ölflusskanal reinigen Kettenspannung zu hoch  Kettenspannung einstellen Kette stumpf  Kette nachschleifen lassen oder austauschen kein Öl im Tank  Öl nachfüllen Ölflusskanal verstopft  Ölflusskanal reinigen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung. 0 23 82 / 8 92 – 54 oder 0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 65

Technische Daten Typ Motorleistung P1 Netzspannung / Netzfrequenz Sägekettengeschwindigkeit Kettenrad (Zähnezahl / Teilung) Schnittlänge Öltankvolumen Schutzklasse Schalldruckpegel LPA* Gemessener Schallleistungspegel LWA* Garantierter Schallleistungspegel LWA* Unsicherheit KPA / KWA Hand-Arm-Vibration Unsicherheit K Gewicht Sägekettentyp Teilung / Triebgliedstärke

KSL 2401/40 2400 W 230 V~ / 50 Hz 14 m/s 7 x 3/8" (.9525) 400 mm 90 ml ΙΙ / 97 dB (A) 106,1 dB (A) 110 dB (A) 3,0 dB (A) ahd = < 4,5 m/s² 1,5 m/s² ca. 5,8 kg 91 VG57X 3/8" / .050" (1,3 mm)

*(gemessen nach Richtlinie 2000/14/EG)

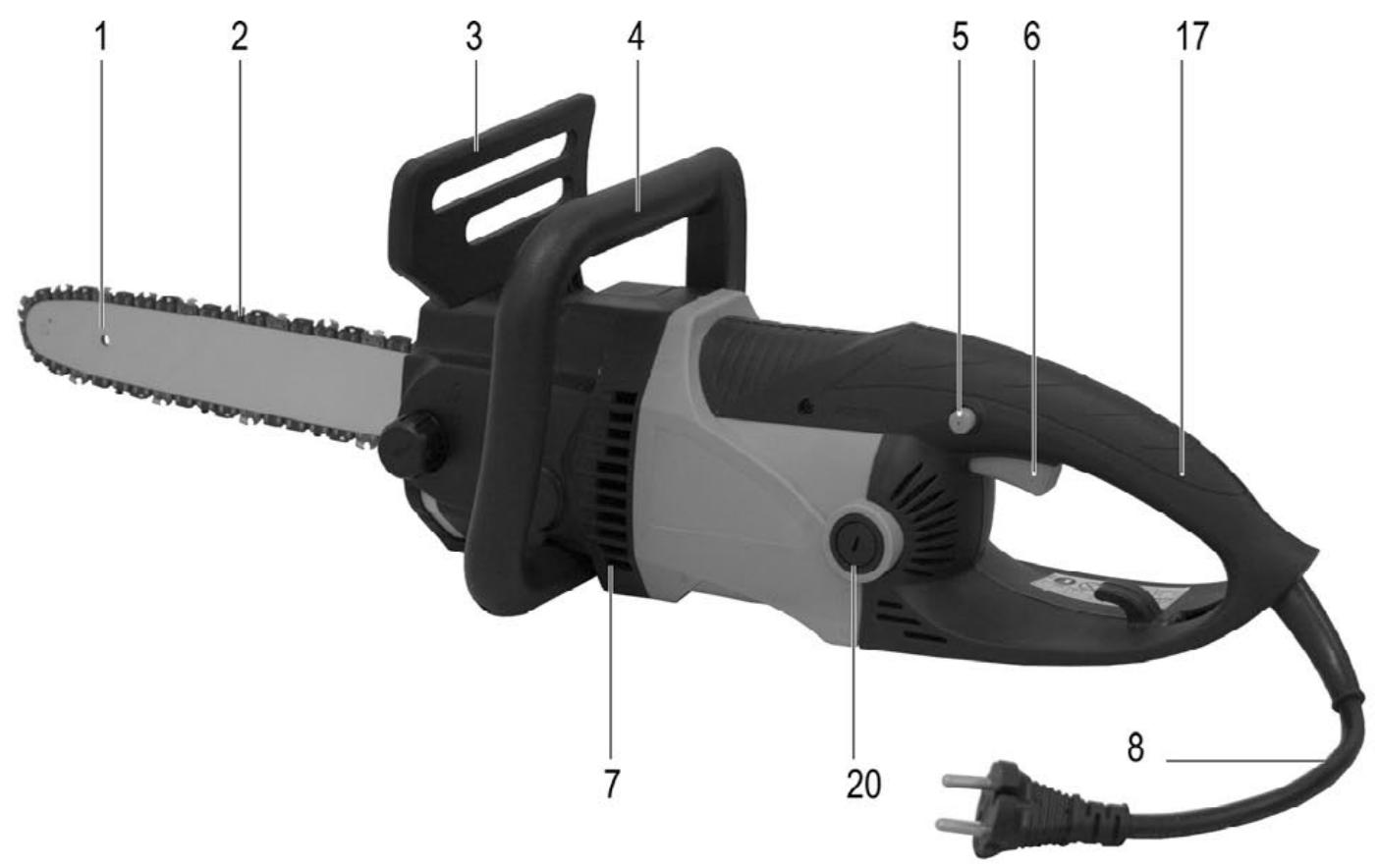

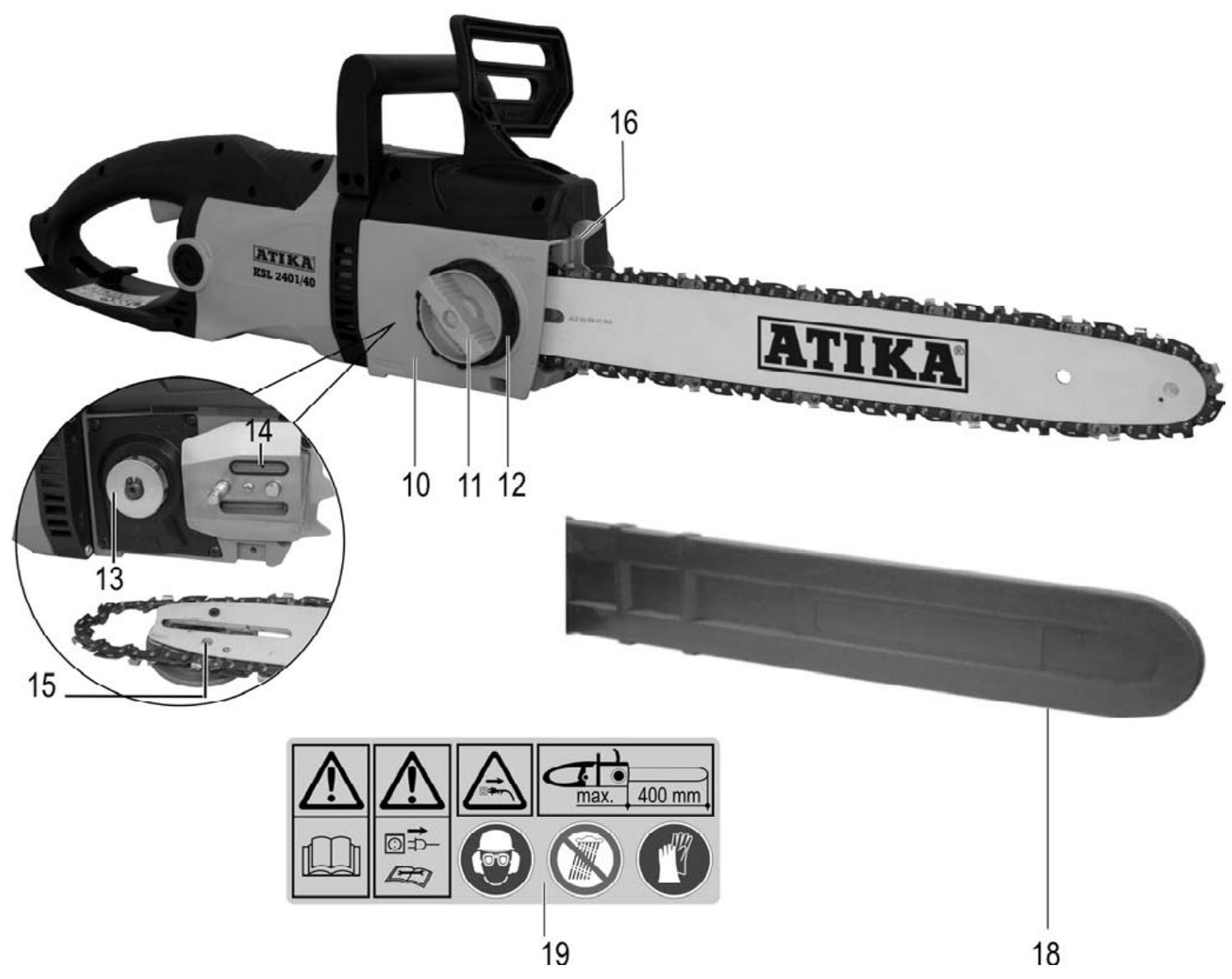

Gerätebeschreibung / Ersatzteile Pos. 1 2 3 4 5 6 7 8 9 10 11

Bestell-Nr. 362927 364501 364601 364597

Bezeichnung Führungsschiene Sägekette - 91 VG57X Kettenbremse-Auslöser vorderer Handgriff Einschaltsperre Schalterhebel Lüftungsschlitze Motor Geräteleitung mit Stecker Öltankverschluss Abdeckung Befestigungsschraube

Pos. 12 13 14 15 16 17 18 19 20 21

Bestell-Nr. 364604 364602 362921 364606 364592 400144

Bezeichnung Kettenspannring Kettenrad Ölflusskanal obere Kettenspannbohrung Krallenanschlag hinterer Handgriff Kettenschutz Sicherheitsaufkleber Kohlebürstensatz (o. Abb.) Kettenspanner (o. Abb.) Sägekettenöl 1 l (o. Abb.)
