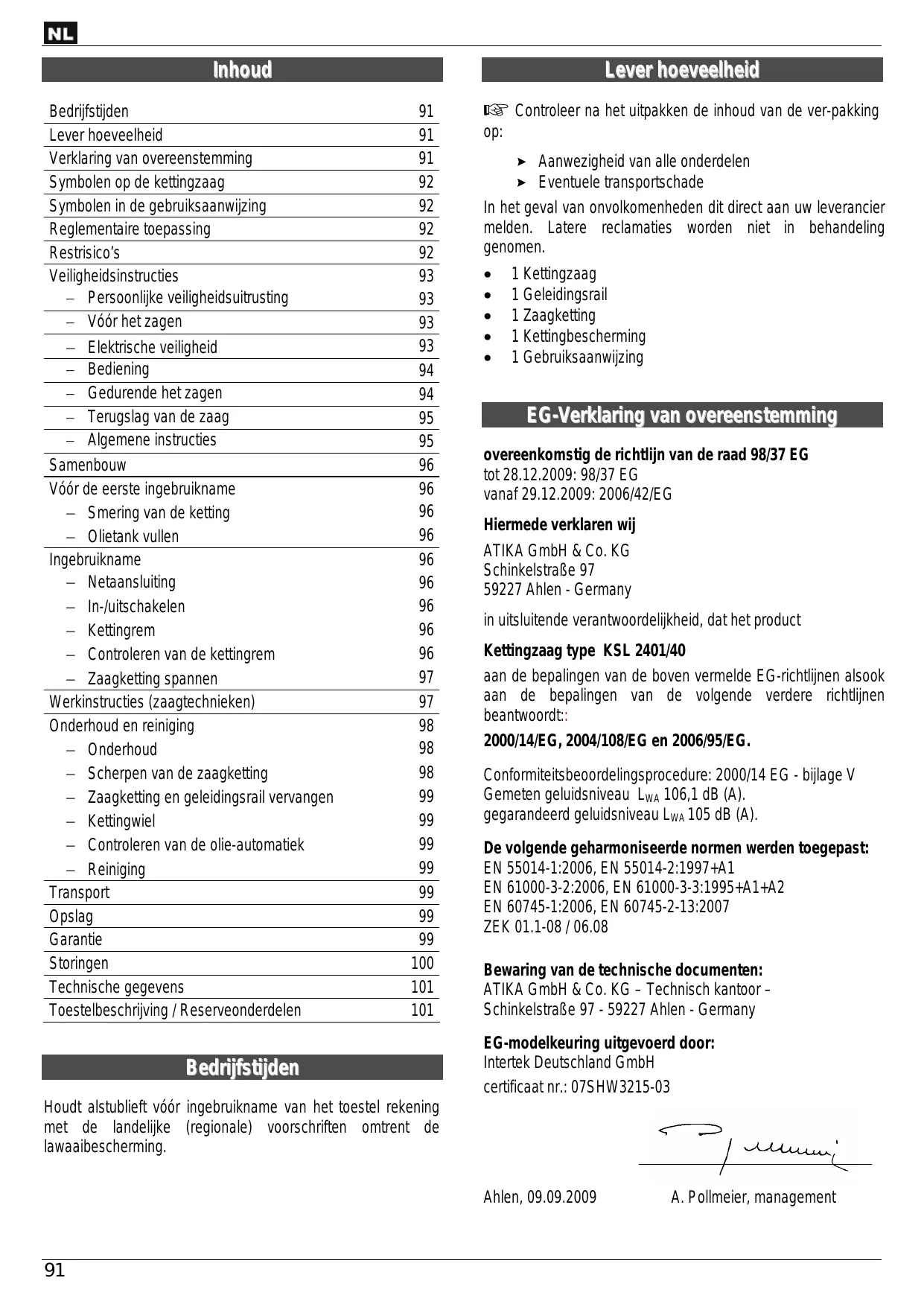

GEBRUIKSAANWIJZING KSL 2401-40 ATIKA

Oorspronkelijke gebruiksaanwijzing - Veiligheidsinstrukties -

Reserveonderdelen

Pila Iancuchowa

NL U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Verklaring van overeenstemming 91

Symbolen op de kettingzaag 92

Symbolen in de gebruiksaanwijzing 92

Reglementaire toepassing 92

Restrisico's 92

Veiligheidsinstructies 93

• Persoonlijke veiligheidsuitrusting 93
  Voorhetzagen 93
  Elektrischeveiligung 93
  Bediening 94
  Gedurende het zagen 94
• Terugslag van de zaag 95
  Algemene instructies 95

Samenbouw 96

Vór de eerste ingebruikname 96

• Smering van de hetting 96
  Olietank vullen 96

Ingebruikname 96

• Netaansluiting 96
• In-/uitschakelen 96
• Kettingrem 96
• Controlleren van de kettingrem 96
• Zaagketting spannen 97

Werkinstructies (zaagtechnieken) 97

Onderhoud en reiniging 98

• Onderhoud 98
• Scherpen van de zaagketting 98
• Zaagketting en geleidingsrail verrangen 99
• Kettingwiel 99
• Controlleren van de olie-automatiek 99
• Reiniging 99

Transport 99
Opslag 99
Garantie 99
Storingen 100
Technische gegevens 101
Toestelbeschrijving/Reserveonderdelen 101

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de ver-pakking op:

Aanwezigheid van alle onderden
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

1 Kettingzaag
1 Geleidingsrail
1 Zaagketting
1 Kettingbescherming
1 Gebruiksaanwijzing

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad 98/37 EG

vanaf 29.12.2009: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

inuitsluitende verantwoordelijkheid, dat het product

Kettingzaag type KSL 2401/40

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt::

2000/14/EG, 2004/108/EG en 2006/95/EG.

Conformiteitsbeoordelingsprocedure: 2000/14 EG - bijlage V

Gemeten geluidsniveau LwA 106,1 dB (A).

gegarandeerd geluidsniveau LwA 105 dB (A).

De volgende geharmoniseerde normen werden toegepast:

EN 55014-1:2006, EN 55014-2:1997+A1

EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2

EN 60745-1:2006, EN 60745-2-13:2007

ZEK 01.1-08/06.08

Bewaring van de technische documenten:

EG-modelkeuring uitgevoerd door:

certificaat nr.: 07SHW3215-03

Ahlen, 09.09.2009

Symbolen op de kettingzaag

Waarschuwing! De hettingzaag kan ernstig letselveroorzaken!

Lees voor de inbedrijfstellung de bedieningshandleiding en verligheidsvoorschriften en neem deze inRCT.

Schakel de motor uit voor reparatie-, onderhouds-en reinigingswerk-Zaamheden en haal de netstekkeruit de ontactdoos.

Meteen netstekker uit het stopcontact nemen, wanner de aansluitleiding ward beschadigd of doorgesneden.

Veiligheidshelm, oog- en geluidsbescherming dragen.

Veiligheidshandschoenen dragen.

Niet aan regen blootzetten. Tegen vochtig-heid beschermen.

Geleidingsraillenge 460mm

maximale snijlengte 400 mm

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakking maar een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude

elektronische apparaten en electronica要去en nicht meer bruikbare elektrische toestellen apart worden verzamend een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

!	Dreigend gevaar of gevaarlijke situatie. Het Niet op- volgen van deze aanwijzingen kan schade of verwon- dingen tot gevolg hebben.
i	Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
	Montage, gebruik en onderhoud. Hier worden precies uitgelegd wat u要去 doen.
	Belangrijke instructies voor milieuvriendelijk gedrag. Het veronachtzamen van deze instructies kan tot schade van het milieu leiden.

Reglementaire toepassing

De kettingzaag is geschikt voor het

• zagen van stammen, takken, houten balken, planken enz. en kan voor dwars- en lengssneden worden toegepast.

• vellen van bomen.

• De kettingzaag mag Niet voor het zagen van bouw- en kunststoffen worden toegepast.

• De hettingzaag is slechts voor privégebruik in de huis- of hobbytuin bestemd.
• De kettingzaag is nicht voor boswerkzaamheden (vellen en onttakken in het bos) geschikt. De vereiste veilighheid van de gebruiker is door de kabelverbinding Niet gewaarborgd.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
  Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeiete schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierend worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhouds-voorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Terugslaggevaar bij contact van het uiteinde van de geleidingsrails met een vast voorwerp.
• Gevaar van verwondingen van vingers en handen door het werktuig (zaagketting).
• Verwonding door weggeslingerde werkstukdelen.
  ■ Elektrische slag.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
  Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescheming.
  ■ Brandgevaar

Veiligheidsinstructies

Houdt alstublieft rekening met de volgende instructies om zich selbst en andere gegen möglichke verwondingen te beschermen.

Bewaar deze veiligheidsinstructies (gebruiksaan-wijzing) steeds samen met de kettingzaag op.
A De kettingzaag mag slechts door Personen met voldoende ervaring worden bediend.
Geef of leen de kettingzaag slechts aan Personen die met de kettingzaag en zich handhavingbekend zich. Geef steeds de gebruiksaanwijzing mee.
Reparaties aan het toestel dienen door de fabrikant resp. door door hem benoemde bedrijven te geschieden.

Eerste gebruiker
Wie voor de eerste keer met de kettingzaag werkkt,要去en praktische scholing in de handhaving van de kettingzaag en de personlijke veiligheidsuitrusting door een ervaren bedienpersoon verkrijgen. Gebruikers die de kettingzaag voor de eerste keer gebruiken, dienen erst het snijden van rond hout op een zaagbok of frame te oefenen.
■ Minderjarige kinderenogensniet met de kettingzaag werken.
Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing").

Persoonlijke veiligheidsuitrusting

■ Werk nooit zonder geschikte veiligheidsuitrusting:

• draag geen wijde kleding of sierraden, ze können worden gegrepen door bewegende delen
  Bij lang的那一en haarnet dragen.
• gekeurde veiligheidshelm in situatuies, waarin met hoofdverwondingen moet worden gerekend (bv bij het vellen en ontlasten van bomen).
• gezichtsbescherming
• Gehoorbeschermer
  broeken en handschoenen met snijbescherming
• slipvrije laarzen (veiligheidsschoenen) met snij- en teenbescherming

Veiligheidsinstructies - voör het zagen

Voer vór de ingebruikname en regelmatig gedurende het zagen de volgende controlesuit. Houdt alstublieft in ieder geval rekening met de overeenkomstige paragraven in de gebruiksaanwijzing:

Werd de kettingzaag geheel en volgens de voorschriften gemonteerd?
Is de kettingzaag in goede en veilige toestand?
- Gebruik uitsluitend een geschikte combinatie van geleiderail en zaagketting, Zoals bij „Technische geevens" is beschreiben. Verkeerde combinaties verhogen het terugslaggevaar (kickback)!
■ Is de olietank (kettingsmering) gezuld?
Controller het oliepeil regelmatig. Vul onmiddelijk zaagkettingolie bij, zodat de zaagketting Niet droog loopt.
■ Is de zaagketting correct gespannen? Let op de punten in het gedeelte „Zaagketting spannen".
Is de zaagketting correct geslepen? Alleen met een geslepen zaagketting werkt u veilig en goed.
■ Is de kettingrem losgezet en werkzt ze fouvtvrij? Let op de punten in het gedeelte „Controlleren van de kettingrem".
Zijn de handgrepen schoon en droog - vrij van olie en hors?
Contoleer het volgende voordat u gaat werken:

• zich in het werkbereik geen andere Personen, kinderen of dieren bevinden
• u zonder hinder van obstakels kunt terugwijkken
• de grond vrij van alle vreme de voorwerpen, struikgewas en takken is.
• een veilige houding is aangenomen.

■ Is de werkplaats vrij van struikelgevaren? Zorg dat uw Werkomgeving op orde is. Rommel kan ongevallenveroorzaken - gevaar van struikelen!
Let op de omgevingsinvloeden:

• Stel werkzaamheden bij ongunstig waar (regen, sneeuw, ijs, wind)uit - verhoogd gevaar van ongelukken!
• Werk nooit bij ontoereikende Lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering). U kunt details in het valbereik Niet meer herkennen - gevaar voor ongelukken.
• Gebruik de kettingzaag Niet in de nabijheid van brandbare vloeistoffen of gassen - gevaar van brand!

• Werk nicht op sneeuw, ij's of vers geschilt hout - slipgevaar.

• De gebruiker is verantwoordelijk voor ongelukken of gezaren die tegenover andere Personen of hun eigendom optreden.
  Heeft u alle instructies gelezen en begrepen?

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25 m.
- 2,5 ~mm^2 bij een lenghte vanaf 25 m.

Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijnimumale vermogen Niet meer, de werkking van het toestel worden minder.

Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht PVc of een ander thermoplastisch materiaal van bezelfde mechanische vastheid zijn of met dit materiaal zichn gecoat.
- De steekvoorziening van de aansluitleiding要去 gegen spatwater beweiligd�.
Let er bij het leggen van de aansluitkabel op dat deze Niet stoort,bekneld raakt,geknikt worden en de steekverbinding Niet nat worden.
- Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
- Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
- Gebruik geen defecte kabels.
- Gebruik alleen toegestane en gemerkte verlengkabels.
Maak geen geknutselde elektrische aansluitingen.
■ Beschermt u zich gegen elektrische slag. Vermijd lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.).
- Het toestel nicht met water afspatten. (Gevarenbron elektrische stroom).
Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.
Het apparatus via een veiligheidsschakelaar (30 mA) aansluten.

Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npogevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Veiligheidsinstructies - bediening

Zaag nooit met een hand. Houdt de kettingzaag steeds met beiden handen vast, linker hand aan de voorste handgreep (4) en rechtter hand aan dechterste handgreep (17).
Houdt de hettingzaag Licht rechts van uw eigien lichaam.
Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding.
Werk nooit

met gestrekte Armen
- aan moeilijk te bereiken plekken
boven schouderhoogte
- op een ladder, een steiger of een boom staande.

Bedien de het opzoeken van een boom.
Bij werkpauzes dient de kettingzaag zodanig te worden beveiligd (afdekking van de geleiderail, kettingrem

activeren) en neergelegd dat niemand in gevaar worden gebracht. Kettingzaag beveilligen gegen onbevoegd geleruik.

Veiligheidsinstructies - verwijl het zagen

■ Werk nooit alleen. Houd voortdurend mondeling en visuel contact met andere Personen, zodat in geval vanood onmiddelijk hulp kan worden geboden.
- Stop meteen de motor bij dreigend gevaar of in geval van nood.
Laat de machine nooit zonder toezicht draaien.
- Beëindig de werkzaamheden direct, wanner lichamelijk ongemak opttreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) - er staat een verhoogd gevaar voor ongelukken!
Bij het inschakeno moet de kettingzaag goed ondersteund en vastgehonden worden. Ketting en geleiderail要去en vrij staan.
- Begin met het snijden pas, wonneer de zaagketting het vol toerental heeft bereikt.
- Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
Las tijdens het zagen pauzes in, zodat de motor kan afkoelen.
Zet de heet geworden kettingzaag nicht in het droge gras of op brandbare voorwerpen.
Raak nooit met draaiende zaag draadafrasteringen of devloer.
Let erop dat het hout vrij van vreemde voorwerpen (stenen, nagels enz.) is.
Zorg ervoor dat zich het hout gedurende het zagen nicht verdraaid.
Zaag gespinterd hout met voorzichtigheid. Er bestaat gevaar van verwondingen door meegescheurde houten stukken.
Voorkom terugslag van de zaag door correcte geleiding van de kettingzaag.

Houdt rekening met: Veiligheidsinstructies - ugslag

15 Gebruik de klauwenaanslag (16) voor het fixeren van de kettingzaag op het hout. Gebruik de klauwenaanslag gedurende het zagen als hendel.
- Gebruik de kettingzaag Niet voor het optillen of bewegen van hout.
Laat de hettingzaag werkken, doordat u via de klauwenaanslag een lichte druk veroorzaakt. Druk bij het zagen Niet met geweld.
Zet bij het zagen van sterkere takken of stammen de klauwenaanslag (31) aan een dieper punt na. Voor het nazetten maak de klauwenaanslag uit het hout los en zeh hem opnieuw dieper aan. Verwijder hierbij de zaag Niet uit de snede.
Er bestaat gevaar voor ongelukken voor benen en voeten. Zodra de zaag uit het hout komt, verandert zich de gewichtskracht. Er bestaat gevaar voor ongelukken voor benen en voeten.
- Verwijder de kettingzaag slechts met draaiende zaagkettinguit de snede.
■ Wanner de zaagketting klem komt te zitten in het hout,要去 het toestel direct uitgeschakeld worden. Gebruik een wig om die geleiderail twee vrij te krijgen.

Trillingen

Wonneer Personen met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, hunnen beschadigingen aan het zenuwsysteme of aan de bloedvaten optreden.

U aunt de trillingen reduceren:

• door stevige, warme arbeidshandschoenen
• verkorting van de werkelijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

#

Veiligheidsinstructies -

Terugslag van de zaag

■ Wat is zaagterugslag? Zaagterugslag is het plotseling hoog- en terugslaan van de draaiende kettingzaag in richting van de gebruiker.

• 11 het uiteinde van de geleiderail het zaaggoed (onop-zettelijk) of andere vaste voorwerpen raakt.

—de zaagketting aan de punt van het geleidingsrail klemt.

De kettingzaag reageert ongecontroleert en veroorzaakt vaak zware verwondingen bij de gebruiker.

Wees bij zijdelingse smeden, schuin- en langssneden bijzonder voorzichtig, waarat hier de klauwenaanslag Niet worden aangezet.

Hoe kan ik zaagterugslag vermijden?

14 De hettingzaag allijd vast met beiden handen honden.
- Zaag voor een betere controle met de onderh Kant van het geleidingsrail. Zet de kettingzaag algijd zo vlak als möglichk aan.
11 Nooit met de punt van het geleidingsrail zagen.
- Zagen met de bovenkant kan een terugslag van de zaag verwekken, wanner de zaagketting klemt of op een vast voorwerp in het hout stoot.
Slechts met draaiende zaagketting de snede beginnen.
Alleen met scherpe en correct geslepen zaagketting werken.
15 De klauwenaanslag (16) als hendel gebruiken.
Nooit over schouderhoogte werken.
- Nooit meertere takken in een keer doorzagen. Bij het ontlasten erop letten dat geen andere tak worden geraakt.
- Bij het inkoren maar möglichkheid gebruik makeen van een zaagblok.
Steensneden mogen slechts door geschoold personeel worden uitgevoerd.

#

Algemene veiligheidsvoorschriften

• Schakel de machine uit en neem de steker uithet stopcontact bij:

• contact van de ketting met aardrijk, stenen, nagels of andere vreemde voorwerpen meteen ketting en zwaard controlleren

• Reparatiewerkzaamheden
  Onderhouds- en reinigingswerkzaamheden
• bij het verhelpen van storing
• doorgesneden aansluitleidingen
• controle van de aansluitleidingen, of deze verstrengeld of beschadigdijken
• transport
• naspannen van de ketting
• kettingwissel
• Verlaten van de machine (ook bij korte onderbrekingen)

Onderhoudt de hettingzaag met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om better en聉ig te konnen werken.
• Volg de onderhoudsvoorschriften en de instructies omtrent het smeren en voor de werktuigwissel op.
  Houdt de handgrepen door en vrij van hors, olie en vet.

Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt,要去 zorgvuldig worden onderzoucht of de beschemingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.
• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd�. Alle delen要去en juist gemonteerd� en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en - delen要去en, indienoodzakelijk,door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers davon te worden verrangen.

Laat geen sleutels steken!
Controleer voor het inschakelen alltijd of de sleutels en instelgereedschappen verwijderd zijn.
Bewaar ongebruike toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
Voer geen andere reparations dan de in het hoofdstuk "Onderhoud" beschreiben reparations aan de machine UIT, maar neem direct contact op met de fabrikant of klantenservice.
Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Samenbouw

Sluit de kettingzaag pas na complete samenbouw aan het stroomnet aan.
Gevaar van verwondingen! Draag bij het samenbouwen veiligheidshand-schoenen.

Verwijder de afdekking (10) door de bevestigings-schroef (11) los te make.
Leg het geleidingsrail op.
Leg de zaagketting in de circulerende geleidingsgleuf van het zwaard.

Let op de correcte looprichting van de schakels.

3 Let bij de inbouw erop dat de schakels correct in de geleidingsgleuf en aan het kettingwiel (13) liggen.
Zaagkettingaalzichslechtrondom hetkettingwielleggen?
Draai de kettingspanner (21) linksom tot de zaagkettinglicht rond om het kettingwiel kan worden gelegd. Draai dan de kettingspanner (21) rechtsom tot de zaagketting vast is gespannen.
Breng de afdekking (10) weeer aan.
Span de zaagketting zoals in het gedeelte "Zaagketting spannen" is beschreiben.

Vóor de eerste ingebruikname

Smering van de hetting

De kettingzaag worden nicht met zaagkettinghechtolie gemuld geleverd.
Exploiteer de kettingzaag nooit zonder kettingsmering. Het gebruik zonder zaagkettingolie leidt tot beschadiging van de kettingzaag en het geleidingsrail.

De levensduur en het snijvermogen van de ketting is afhankelijk van de optimale smering. Gedurende het bedrijf worden de kettingzaag via het oliestroomkanaal automatisch met olie gesmeerd.

Olietank vullen

Leg de kettingszaag op een geschikte onderlaag.
Schroef de olietanksluiting (9) open.
Vul de olietank met biologisch afvoerbare hechtolie voor het kettingzagen (ca. 90 ml). Het vulpeil kunt u aan het kijkvenster (17) ontlenen. Gebruik voor het eenvoudiger vullen een trechter.

Let bij het vullen erop dat geen vuil in de olietank geraakt.
Schroef de olietanksluiting (9) weeh dicht.

Gebruik nooit gerecyclede olie of oude olie. Bij gebruik van olie die nicht voor hettingzagen is geschikt, vervalt de garantie.

Ingebruikname

(1) Netaansluiting

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het type planta is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
Schuko contactdoos gebruiken, netspanning van 230V met een aardlekschakelaar (FI-schakelaar 30mA ).
- Gebruik verleng kabel met voldoende diameter

In-/Uitschakelaar

Gebruik geen toestel, waar bij

• zich de schakelaar nie LASTEN uitschakelen.
• de ketting- en motorrem nicht reglementair werken

Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Bij het inschakelen is de kettingzaag veilig te steuen en vast te houden. Ketting en geleidingsrail要去en vrij staan.

5 Los de kettingrem. Druk de voorste handbeschermer (3) in de richting van de voorste handgreep (Pos.1). De kettingzaag maar voor gebruik.

Inschakelen

8 Inschakelblokkering (5) drukken en vasthouden. Dan de in-/uitschakelaar (6) bedieren. De inschakelblokkering waar loslaten.

Uitschakelen

8 In-/uitschakelaar loslaten.

Kettingrem

De kettingrem is een veiligheidsmechanisme dat bij terugslagende kettingzaag via de voorste handbescherming of na loslaten van de in-/uitschakelaar worden geactiveerd. De zaagketting stopt onmiddelijk (< 0,1 sec.).

Controleren van de hettingrem

Test de werkking van de kettingrem voor aanvang van alle werkzaamheden.

• Start de hettingzaag.
• Houd de kettingzaag met twee handen vast en LAST de motor draaien.
  Drukmet de handrug gegen de voorste handbeschermer. (Pos.2)
  De zaagketting要去 onmiddelijk stil blijven staan!

Een kettingzaag mag nicht gebrukt worden als de kettingrem Niet goed functioneert. Neem contact op met de fabrikant of klantenservice!

Zaagketting spannen

• Vóor het instellen of controleren van de zaagkettingspanning de netstekker uit het stopcontact nemen.
• Draag veiligheidshandschoenen om verwondingen te voorkomen.

Controleer de zaagkettingspanning voor

werkbegin
na de eerste smeden
gedurende het zagen regelmatig alle 10 Minutes

Slechts met een correct gespannen zaagketting en een toereikende smering heeft u invloed op de levensduur.

Houdt alstublieft rekening met het volgende:

een neue zaagketting moet vaker worden nagespannen tot ze zich heeft uitgerekt.
bij verwarming van de ketting op bedrijfstemperatuur rekt ze zich uit en moet worden nagespannen.

Na beeing van de zaagwerkzaamheden de zaagketting weeontspannen,omdat bij afkoeling anders te hoge spaningen in de zaagketting zouden ontstaan.

klappert de ketting of komt ze uit de geleiding, meteen naspannen.

Spannen van de zaagketting:

Maak de bevestigingschroef (11) 1 - 2 omdraalingen gegen de wijzers van de klok in los.
Draai de kettingspanring (12) stapsgewijs rechtsom tot de juiste kettingspanning is behaalt. Het rasteffect voorkomt dat zich de kettingspanning losmaakt.

(1) De bevestigingschroef (11) draait zich mee, eventueel要去 gedurende het spanproces waar worden losgemaakt.

De zaagketting is correct gespannen, wanner ze in het midden van het geleidingsrail om ca. 3 - 4 ~mm kan worden opgetild.
Draai de kettingspanring (12) linksom, wanner de zaag-ketting te sterk is gespannen.
Trek de bevestigingssschroef met de hand waar vast.
Controller of de schakels correct in de geleidingsgleuf van het zwaard liggen.

Werkinstructies - zaagtechnieken

Aanvullende instructies voor het zagen van stammen

Leg de stam voor het zagen nooit op de aardbodem. De stam zo steunen dat zich de snede Niet sluit en de zaagketting klemt. Gebruik een veilige steun (bv zaagbok). Vermijdt het contact van de bodem met de geleiderailpunt of de zaagketting.
Richt kortere stammen voor het zagen in en klem deze vast.
Vermijdt het snijden van dun struikgewas of snijhout. De kettingzaag is voor deze werkzaamheden Niet geschikt.

Voer langssneden met bijzondere zorgvuldigkeit uit,,ondat de klauwnaanslag Niet worden toegepast.U voorkomt zaagterugslag, door de zaag in een vlakke hoek te voeren.
Staat u bij werkzaamheden op een helling steeds boven of zijdelings van de stam resp. het ligngend zaaggoed. Controller of de tankdop goed zich zit.

Instructies voor het zagen van hout onder spanning

Worden onder spanning staande takken, bomen of hout door zagen van de spanning bevrijdt, moet men bijzonder voorzichtigelijk. Het zaaggoed kan absoluut ongecontroleerd reageren en tot zware verwondingen of dood leiden.

Zulke werkzaamheden dienen slechts door geschoolde vakmensen te worden uitgevoerd.

$$ \Rightarrow \boxed {1 7} / \Rightarrow \boxed {1 8} / \Rightarrow \boxed {1 9} / \Rightarrow \boxed {2 0} $$

Zet bij alle werkzaamheden eerst aan de drukzijde 1 de ontlastingssnede en de scheidingssnede 2 - de hettingzaag kan anders klemmen of terugslaan.

17 Hout op de bovenkant in trekspanning

Zet van beneden een snede (een derde van de stamdoorsnede) maar boven.
Zet dan op identiekeplaats van boven een tweede snede die de stam doorsnijdt.

Hout op de onderkant in trekspanning

Zet van boven een snede (een derde van de stamdoorsnede) maar beneden.
Zet dan op identiekeplaats van beneden een tweede snede die de stam doorsnijdt.

19 Sterke stammen en sterke spanning

Zet van beneden een snede (een derde van de stamdoorsnede) maar boven.
Zet dan met afstand tot de eerste snede van boven een tweede snede die de stam doorsnijdt.

20 Trapsgewijs snoeien

voor horizontale, Niet koplastige takken Het takstuk valt gecontroleerd zonder te omkantelen maar beneden.

Zet de eerste snede van beneden, ca. een derde van de asdoorsnede.
2 De tweede snede vindt opdezelfde hoogte plaats dan de eerste snede, of verderaar binnen verzet (negatif breukniveau).
3 Verwijder het resterend takstuk.

Instructies voor het vellen van bomen

Zulke werkzaamheden dienen slechts door geschoolde vakmensen te worden uitgevoerd.

Houd rekening met de lenghte van de geleiderail. Er月至en bomen worden gemeld, waarvan de stamdiameter kleiner dan de lenghte van de geleiderail is.
Zeker voor het vellen de gezarenzone (D). Let erop dat zich geen Personen of dieren in het valbereik ophouden. Er bestaat levensgevaar!
21 Waarborg dat het werkbereik rond om de stam vrij is van struikelgevaren en dat u een veilige vluchtweg (F) hebft.
Leg voor het vellen van de boom de velrichting (C) vast. Houdt hierbij rekening met het zwaartepunt van de boomkruin, met bomen in de nabijheid, hangrichting, gezondheidstoestand van de boom en windrichting. Op deze kant worden de velkerf ingeseden.
- Bevrijdt het werkbereik aan de stam van storende takken, struikgewas en obstakels en zorg zo voor een stabiele stand.
Maak de stamvoet grondig schoon - zand, stenen en andere vreemde voorwerpen make de zaagketting stomp of hunnen deze beschadigen.
Houdt u rekening met de gezondheidstoestand van de boom - wees voorzichtig bij stammen met beschadigingen of dood hout (uitgedroogd, vermolmd of afgestorven hout).

22 Boomveltechniek:

Zaag een ca. 1/3 van deBoomdoorsnede diepe velkerf in de stam. Zet eerst de horizontale snede en dan als tweede een snede van boven in de hoek van 45^ .
Schreeuw de waarschuwing "Attentie" of "de boom is falling" alvorens viel te beginnen velsnede.
Zaag nu op de tegenover liggende kant van de stam een horizontale velsnede. Deze snede dient iets hoger (ca. 4 cm) te worden aangezet dan de horizontalge snede van de velkerf.
In geen geval de stam doorzagen. Er要去en ca. 1/10 van de stamdoorsnede blijven staan. Indien deBoom voortijdig begint te vallen, meteen de kettingzaag UIT de snede trekken en terug of maar opzij stappen.
Drijf de spi in de horizontale velsnede om de boom tot val te brengen.
Let op vallende takken of twijgen, wanneer de boom begint te vallen.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

• Toestel uitschakelen
  Wachten tot de kettingzaag stilstaat
  Stroomtoevoer onderbreken

Onderhouds- en reinigingswerkzaamheden die nicht in dit hoofdstuk worden genoemd,ogensuitsluitend worden uitgevoerd door de fabrikant of door hem aangewezen bedrijven.

De in het kader van onderhoud of reiniging verwijdderde veiligheidsvoorzieningen要去en absoluterwer correct aangebrachte en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Onderhoud

Draag handschoenen om verwondingen te voorkomen.

Opdat een lang en betrouwbaar gebruik van de kettingzagen is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatiguit.

Controller de hettingzaag op blijbare gebrekken zoals

• losse, losgehakte of beschadigde zaagketting
• losse bevestiging
• versleten of beschadigde onderdelen

Controller de kettingzaag na ieder gebruik op

• slijtage, vooral ketting, geleiderail en kettingwiel.
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Noodzakelijk reparaties of onderhoudswerkzaamheden dienen voor gebruik van de kettingzaag te worden uitgevoerd.

Scherpen van de zaagketting

U kunt alleen veilig en goed werkem met een scherpe en schone zaagketting. Beschadigde of onjuist geslepen zaagkettingen verhogen het terugslaggevaar!

Een zaagketting要去 geslepen worden, wanner

in plaats van zaagspaanders alleen nog houtstof wordenuitgeworpen
de hettingzaag gedurende het snijden door het hout moet worden gedrukt.

Voor de onervaren gebruiker: maar de zaagketting door eenvakman/klantenservice slijpen.

U kurz uw zaagkettingECHTER ook met een kettingslijpapparaat KSG 220 (artikel-nr.: 302360) zelf slijpen.

Type kettingzaag	Oregon 91 VG 057X
Dieptebegrenzerafstand T	.025" (.64 mm)
Slijphoek α	30°
Wighoek β	60°
Schaaftandlengte a	min. 3 mm

Zaagketting en geleiderail verrangen

Zaagketting en geleiderail় aan groe slijtage blootgezet. Vervang de zaagketting en het zwaard direct, wanner de correcte werkung Niet is gewaarborgd.

Verwijder de afdekking (10) door de bevestigings-schroef (11) los te make.
3 Draai de kettingspanner (21) linksom om de zaagketting jets los te make.
Neem het geleiderail met de zaagketting af.
Reinig de geleidingsgleuf grondig, wanner slechts de zaagketting worden verrangen.
3 Let bij de inbouw erop dat de schakels correct in de geleidingsgleuf en aan het kettingwiel (13) liggen.
Draai de kettingspanner (21) rechtsom tot de zaagketting is gespannen.
Breng de afdekking (10) weeer aan.
Span de zaagketting zoals in het gedeelte "Zaagketting spannen" is beschreiben.

Kettingwiel

De belasting van het kettingwiel (13) is bijzonder groot. Controller de tanden van het kettingwiel regelmatig op slijtage of beschadiging.

Een versleten of beschadigd kettingwiel redueert de levensduur van de zaagketting en dient vandaar meteen door de klantenservice te worden verrangen

Controleren van de olie-automatiek

U contrôleert de werkung van de automatische kettingsmering, door de kettingzaag in te schakelen en ze met de punt in richting van een kartonnen doos op papier op de bodem te houden.

Raak de bodem nicht met de ketting. Veiligheidsafstand van 20 cm opvolgen.

Vertoont zich bij de contrôle een toenemend oliespoor, werkt de olie-automatiek onberispelijk.

Toont zich ondanks volle olietank geen oliespoor

[16] reinig de oliestroomkanaal (14) en de bovenste kettingspanboring (15).
Heeft dit geensucces,richtu zich dan aan deklantenservice.

Reiniging

Reinig de kettingzaag zorgvuldig na ieder gebruik, opdat de fouloze werkung blijft bewaard.

Reinig de behuizing met een zachte borstel of een droge doek.
Water, oplosmiddelen en polijstmiddelen mogen nicht worden toegepast.
Let erop dat de ventilatiegleuven voor de motorkoeling vrij়n (gevaar van oververhitting).

Leg de ketting bij sterke verontreiniging of verharsen enkele uren in een bak met kettingreinigingsmiddel. Vervolgens de ketting met zuiver water afspoelen.
Bevrij het kettingwiel (22) en de zwaardbevestiging met een borstel van alle vastklevingen.
Maak het oliestroomkanaal (14) met een schone doek schoon.

Transport

Voor het transport de stekeruit het stopcontact nemen.

Transporteer de zaag slechts met opgestoken

kettingbescherming.

Transporteer het toestel in de auto alleen in de kofferbak of in een aparte transportruimte. Beveilig de kettingzaag hierbij gegen omkantelen,

Opslag

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal te latent functioneren is het gewenst voor op-slag de volgende punten inuit te voeren:

• De machine grondig reinigen.
  Verwijder de olieuit de olietank.

Tip:

Sommige kettingolies neigen na langere tijd tot verkorsten. Vandaar dient het oliesystem voor een langere opslag met een kettingzaagreiniger te worden doorgespoeld. Vul de reiniger tot de helft (ca. 50ml ) in de olietank. Sluit de tank. Schakel de kettingzaag zonder gemonteerde geleiderail en ketting zo lang in, tot de gehele reiniger uit de olieopening van de kettingzaag is vrijgekomen.

Leg de zaagketting kort in een oliebad en wikkel ze verwolgens in oliepapier in.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Storingen

Voor het verhulpen van iedere storing

• Toestel uitschakelen
  Wachten tot de kettingzaag stilstaat
• Stroomtoevoer onderbreken

Na het verhopen van iedere storing要去en alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
Kettingzaag loopt na inschakelen nicht aan	Kettingrem Geen stroom Verlengkabel beschadigdt Netstekker, motor of schakelaar defect.	Kettingrem loszetten Stroomverzorging, stopcontact, zekerings controeren Verlengkabel controleren, defeche kabel direct verwangen Motor of schakelaar door een service-werkplaats lately repareren of met originele onderdelen latent verwangen.
Kettingzaag werk met onderbrekingen	extern loszittend contactintern loszittend contactIn-/uitschakelaar defect	Stroomverzorging, stopcontact, zekerings controerenVerlengkabel controleren, defeche kabel direct verwangenRicht u zich alstublieft aan de klantenservice.
Kettingzaag hort en stoot, trit of zaag Niet correct	Ketting stompKetting versletenKettingspanningKetting Niet correct gemonteerd (tanden wijzen in de verkeerde richting)	Ketting laten nasijpen of verwagenKetting verwangenKettingspanning controleren en instellenKetting opnieuw monteren
Kettingzaag werk met volle capaciteit	Verlengkabel te lang of tekleine doorsnedeStopcontact te ver van hoofdaansluiting vandaan	Verlengkabel met voldoende doorsnede gebruiken Stopcontact dat nader in het werkbereik ligt, gebruiken
Zaagketting worden heel	geen olie in de tankOliestroomkanaal verstochtKettingspanning te hoogKetting stomp	Olie bijvullen Oliestroomkanaal reinigenKettingspanning instellenKetting laten nasijpen of verwangen
Geen zaagkettingsmering	geen olie in de tankOliestroomkanaal verstocht	Olie bijvullen Oliestroomkanaal reinigen

Technische gegevens

Type	KSL 2401/40
Vermogen P1	2400 W
Spanning / Frequentie	230 V~ / 50 Hz
Snelheid van de zaagketting	14 m/s
Kettingwiel (aantal tanden/steek)	7 x 3/8" (.9525)
Snijlengte	400 mm
Olietankvolume max.	90 ml
Veiligheidsklasse	II / ☑
Geluiddrukpegel LPA*	97 dB (A)
Gemeten geluidsniveau LWA*	106,1 dB (A)
Gegarandeerd geluidsniveau LWA*	110 dB (A)
Onveiligheid KPA / KWA	3,0 dB (A)
Hand-arm-trilling	ahd = < 4,5 m/s²
Onveiligheid K	1,5 m/s²
Gewicht	ca. 5,8 kg
Kettingzaagtype	91 VG
Steen / sterkte aandrijfschakels	3/8" / .050" (1,3 mm)

*gemeten volgens richtlijn 2000/14/EG)

Toestelbeschrijving / Reserveonderlen

Positie	Bestell-nr.	Benaming
1	362927	Geleidingsrail
2	362926	Zaagketting - 91PJ057X
3	364601	Kettingrem-activator
4	364597	voorste handgreep
5		Inschakelblokkering
6		In-/uitschakelaar
7		Ventilatiegleuven motor
8		Toestelleiding met steker
9	364600	Sluiting olietank
10	364605	Afdekking
11		Bevestigingsschroef

Positie	Bestell-nr.	Benaming
12		Kettingspanning
13	364604	Kettingwiel
14		Oliestroomkanaal
15		bovenste kettingspanboring
16	364602	Klauwenaanslag
17		achterste handgreep
18	362921	Kettingbescherming
19	364606	Veiligheidssticker
20	364592	Set koolborstels (zonder afbeelding)
22		Kettingspanner (zonder afbeelding)
	400144	Zaagkettingolie 1 l (zonder aff.)

Zawartosé

Czasypracy 102

Zakres dostawy 102

A se purta mʌnusi de protectie.

Echipament personal de protectie

Nu lucrati niciodata fara echipament de protectie potrivit:
