MANUALE UTENTE KSL 2401-40 ATIKA

Sega a catena Istruzioni originali - Indicazioni per la sicurezza Pezzi di ricambio

Směr kácení Döntés iránya Smjer sjećenja Direzione di abbattimento

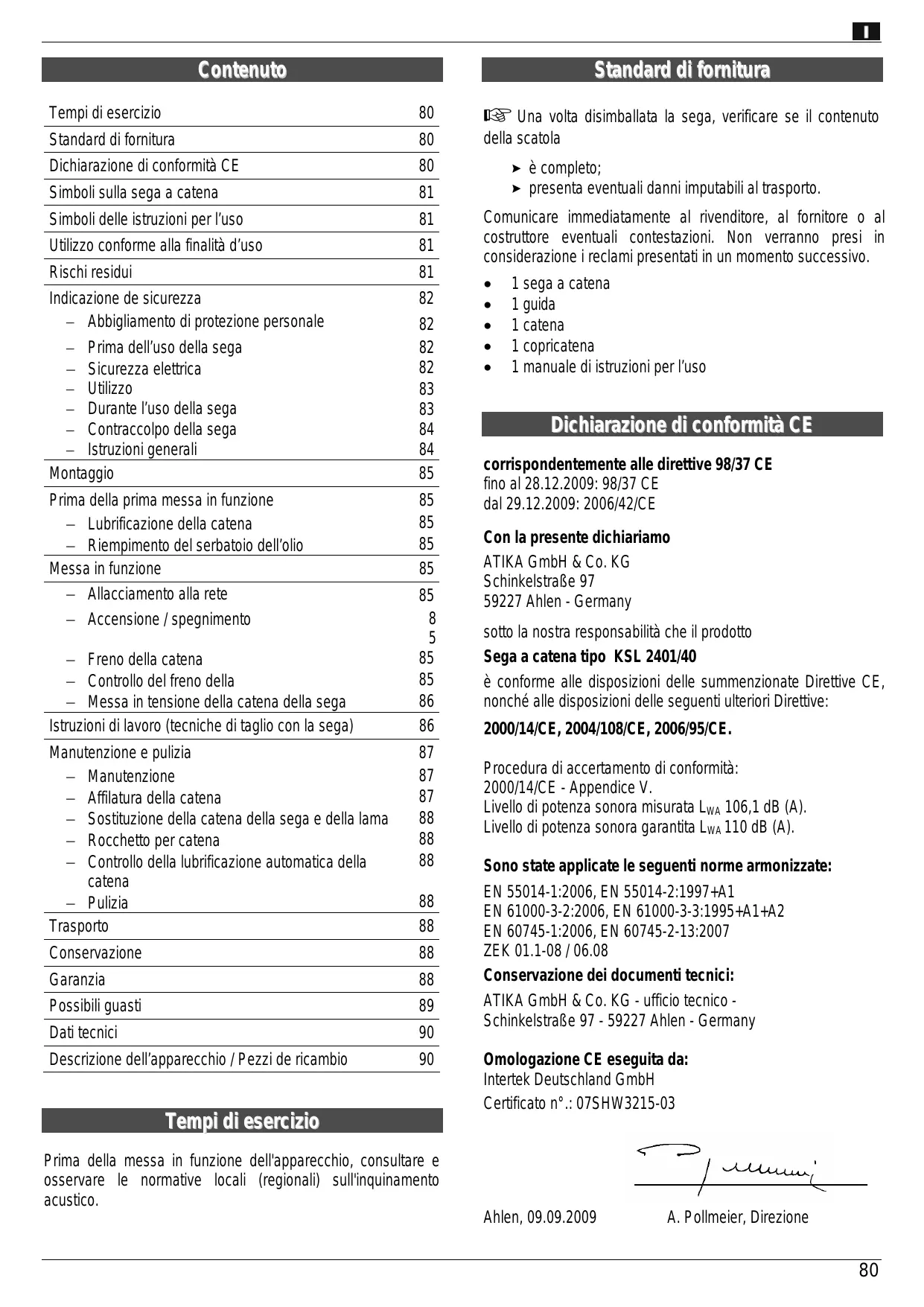

Standard di fornitura

Una volta disimballata la sega, verificare se il contenuto

Standard di fornitura

Dichiarazione di conformità CE

Simboli sulla sega a catena

Simboli delle istruzioni per l’uso

Utilizzo conforme alla finalità d’uso

Indicazione de sicurezza − Abbigliamento di protezione personale

− Prima dell’uso della sega

− Sicurezza elettrica Utilizzo Durante l’uso della sega Contraccolpo della sega Istruzioni generali Montaggio − − − −

Prima della prima messa in funzione − Lubrificazione della catena − Riempimento del serbatoio dell’olio Messa in funzione − Allacciamento alla rete − Accensione / spegnimento − Freno della catena − Controllo del freno della − Messa in tensione della catena della sega Istruzioni di lavoro (tecniche di taglio con la sega)

82 82 82 83 83 84 84 85 85 85 85 85 85 8 5 85 85 86 86

Manutenzione e pulizia − Manutenzione − Affilatura della catena − Sostituzione della catena della sega e della lama − Rocchetto per catena − Controllo della lubrificazione automatica della catena − Pulizia Trasporto

Tempi di esercizio Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

! è completo; ! presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo. • • • • •

1 sega a catena 1 guida 1 catena 1 copricatena 1 manuale di istruzioni per l’uso

Dichiarazione di conformità CE corrispondentemente alle direttive 98/37 CE fino al 28.12.2009: 98/37 CE dal 29.12.2009: 2006/42/CE Con la presente dichiariamo ATIKA GmbH & Co. KG Schinkelstraße 97 59227 Ahlen - Germany sotto la nostra responsabilità che il prodotto Sega a catena tipo KSL 2401/40 è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2000/14/CE, 2004/108/CE, 2006/95/CE. Procedura di accertamento di conformità: 2000/14/CE - Appendice V. Livello di potenza sonora misurata LWA 106,1 dB (A). Livello di potenza sonora garantita LWA 110 dB (A). Sono state applicate le seguenti norme armonizzate: EN 55014-1:2006, EN 55014-2:1997+A1 EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2 EN 60745-1:2006, EN 60745-2-13:2007 ZEK 01.1-08 / 06.08 Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG - ufficio tecnico Schinkelstraße 97 - 59227 Ahlen - Germany Omologazione CE eseguita da: Intertek Deutschland GmbH Certificato n°.: 07SHW3215-03

A. Pollmeier, Direzione

Simboli sulla sega a catena Avvertenza! La sega a catena può provocare lesioni gravi! Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza. Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione. Staccare immediatamente la spina se la linea di collegamento viene danneggiata o tagliata. Indossare casco, occhiali e cuffie di protezione.

Indossare guanti di protezione.

Utilizzo conforme alla finalità d’uso La sega a catena è adatta per − tagliare tronchi, rami, travi di legno, assi, ecc. e può essere utilizzata per tagli trasversali o longitudinali; − abbattere alberi. Non utilizzare la sega a catena per tagliare materiali edili e plastiche. La sega a catena è adatta esclusivamente per l’uso privato domestico e per il giardinaggio. La sega a catena non è adatta per lavori forestali (abbattimento e taglio dei rami in foreste). La sicurezza necessaria dell’operatore non è garantita in caso di giunzione di cavi. Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso. Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente.

Non esporre alla pioggia. Proteggere dall’umidità.

Rischi residui Lunghezza di guida 460 mm Lunghezza di taglio max. 400 mm Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l’uso Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

L Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità. Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Avvisi importanti per il rispetto del norme ambientali. La mancata osservanza di questi avvisi potrebbe causare danni all’ambiente.

Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. Pericolo di contraccolpo in caso di contatto della punta della guida con un oggetto solido. Pericolo di lesioni alle dita e alle mani dovuto all’utensile (catena della sega). Lesioni a causa della proiezione di parti dei pezzi. Scossa elettrica. Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma. Contatto con parti sotto tensione con componenti elettrici aperti. Danni all’udito in caso di lavori di lunga durata senza apposite protezioni. Pericolo d’incendio Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Indicazioni di sicurezza Osservare le indicazioni seguenti per proteggersi se stessi e terze persone nei confronti di possibili lesioni.

L L L Conservare queste indicazioni di sicurezza (manuale d’istruzioni per l’uso) sempre insieme alla sega a catena. La sega può essere utilizzata esclusivamente da persone con sufficiente esperienza. Cedere o prestare la sega a catena solo a persone che abbiano dimestichezza con la sega ed il suo uso. Consegnare sempre anche il manuale d’istruzioni per l’uso insieme alla sega. Gli interventi di riparazione sull’apparecchio devono essere eseguiti dal produttore o dalle azienda incaricate da quest’ultimo.

Primo utente Chi utilizza la sega a catena per la prima volta deve aver seguito un addestramento pratico sull’uso della sega e sull’attrezzatura per la protezione personale eseguito da una persona esperta. I primi operatori devono inizialmente esercitarsi con il taglio di tronchi su un cavalletto per segare o su un telaio. Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie. Prima dell’uso, acquisire familiarità con l’apparecchio facendo riferimento alle istruzioni per l’uso. Non utilizzare l'apparecchio per scopi diversi da quelli prescritti (vedere: utilizzo conforme alla finalità d’uso).

Mezzi di protezione individuali Non lavorare mai senza mezzi di protezione adeguati: − non indossare indumenti ampi o gioielli che potreb-bero incastrarsi nelle parti mobili − una retina per raccogliere i capelli lunghi − casco omologato nelle situazioni in cui occorre prendere in considerazione l’eventualità di lesioni al capo (ad es. durante lavori di abbattimento e taglio di rilascio di alberi). − maschera − cuffie di protezione − pantaloni e guanti antitaglio − stivali antisdrucciolo (scarpe antinfortunistiche) con protezione antitaglio e puntale protettivo

Avvisi di sicurezza prima dell’uso della sega Prima della messa in funzione e regolarmente durante il taglio, eseguire i seguenti controlli. Prestare attenzione alle relative sezioni nelle istruzioni per l’uso: La sega è montata completamente e correttamente? La sega si trova in uno stato accettabile e sicuro? Utilizzare soltanto una combinazione guida/catena adatta, come descritto nei “Dati tecnici”. Combinazioni sbagliate aumentano il rischio di contraccolpo (kickback)! Il serbatoio dell’olio (lubrificazione catena) è pieno? Controllare periodicamente il livello dell’olio. Rabboccare immediatamente con olio per catene onde evitare che la catena della sega funzioni a secco. La catena è tesa correttamente? Osservare i punti nella sezione “Messa in tensione della catena della sega”. La catena è affilata correttamente? Solo con una catena affilata è possibile lavorare in modo ottimale e sicuro. Il freno della catena è sganciato e funziona corretta-mente? Osservare i punti nella sezione “Controllo della catena della sega”. Le impugnature sono pulite e asciutte, nonché prive di olio e resina? Prima di iniziare il lavoro assicurarsi che: − nell'area di lavoro non sostino altre persone, bambini o animali − non ci siano ostacoli dietro l'utilizzatore mentre indietreggia − vicino ai piedi l’area sia priva di corpi estranei, sterpaglia e rami. − sia garantita stabilità. La postazione di lavoro è priva di pericoli di inciampo? Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. – Pericolo di inciampo! Tenere in considerazione gli influssi ambientali: − Non lavorare mai su neve, ghiaccio o legno appena scortecciato – pericolo di scivolamento − Non lavorare mai in condizioni d'illuminazione insufficiente (ad es. in caso di nebbia, pioggia, nevischio o all’imbrunire). Potrebbe risultare difficile riconoscere le condizioni dell’area di caduta - pericolo di infortuni. − Non utilizzare la sega vicino a liquidi o gas infiammabili – Pericolo di incendio! L’utente è responsabile dei sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà.

Sicurezza elettrica Esecuzione dei conduttori di collegamento conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno − 1,5 mm² nei cavi aventi una lunghezza fino a 25 m − 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.

Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale. La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d’acqua. Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido. Non utilizzare il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa. In caso d’uso di una bobina per cavi, svolgere completamente il cavo. Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. Non utilizzare conduttori di collegamento difettosi. All’aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato. Non utilizzare collegamenti elettrici provvisori. L’utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.). Non spruzzare acqua sull’apparecchio (fonte di pericolo corrente elettrica). Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare solo pezzi di ricambio originali. L’utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Indicazioni di sicurezza - servizio  Non segare mai con una sola mano. Impugnare la sega sempre con entrambe le mani, la sinistra sulla maniglia anteriore (4) e la destra su quella posteriore (17). Tenere la sega leggermente a destra del proprio corpo. Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l’equilibrio. Non lavorare mai − con le braccia tese − in punti difficili da raggiungere − al di sopra dell’altezza delle spalle − su scale, ponteggi o alberi. Attivare il freno della catena durante la ricerca del legno.

Nelle pause di lavoro la sega a catena deve essere protetta (copertura della guida e attivazione del freno della catena) e posizionata in modo che non sia pericolosa per nessuno. Assicurarsi che i non addetti non abbiamo accesso alla sega a catena.

Indicazioni di sicurezza Durante l’uso della sega Non lavorare mai da soli. Mantenere costantemente il contatto visivo e vocale con altre persone, in modo che possa essere prestato aiuto immediatamente in caso di emergenza. In caso di potenziale pericolo o situazione di emergenza, arrestare immediatamente il motore. Non lasciare mai la sega funzionante incustodita. In caso di malessere fisico (ad esempio, mal di testa, vertigini, nausea e così via) interrompere immediatamente il lavoro. Grave pericolo di lesioni! All’accensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la guida devono essere indipendenti l’una dall’altra. Iniziare il taglio solo quando la catena della sega ha raggiunto il numero di giri massimo. Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato. Eseguire pause durante il taglio, in modo da lasciar raffreddare il motore. Non appoggiare la sega surriscaldata nell’erba asciutta o su oggetti infiammabili. Non toccare mai reti metalliche di recinzione o il suolo con la sega in funzione. Assicurarsi che il legno sia privo di corpi estranei (pietre, chiodi, ecc.). Assicurarsi che il legno non si giri durante il taglio. Tagliare il legno scheggiato prestando attenzione. Sussiste il pericolo di lesioni dovuto ai pezzi di legno incrinati. Evitare il contraccolpo della sega mediante guida corretta della sega a catena.

Osservare: Indicazioni di sicurezza – Contraccolpo

della sega  Utilizzare la griffa di arresto (16) per il fissaggio della sega sul legno. Utilizzare la griffa come leva durante il taglio. Non utilizzare la sega per sollevare o spostare legname Lasciare funzionare la sega generando una leggera pressione di leva tramite la griffa. Non spingere con forza durante il taglio. Durante il taglio di rami spessi o di tronchi, spostare la griffa in un punto più basso. Per farlo, sganciare la griffa dal legno e incastrarla di nuovo più in basso. A questo proposito, non rimuovere la sega dal taglio. Non toccare mai reti metalliche di recinzione o il suolo con la sega in funzione. Prestare attenzione al termine di un taglio. Non appena la sega esce dal legno, la forza del peso cambia. Pericolo di lesioni a carico di gambe e piedi. Rimuovere la sega dal taglio solo a catena in funzione.

Se la catena della sega si blocca nel legno, spegnere immediatamente l’apparecchio. Utilizzare un cuneo per liberare la guida.

Vibrazione L'esposizione a vibrazioni troppo frequente di persone affette da problemi di circolazione può causare danni al sistema nervoso o ai vasi sanguigni. Le vibrazioni possono essere ridotte: - utilizzando guanti da lavoro resistenti e caldi - diminuendo il tempo di lavoro (effettuando varie pause di lunga durata) Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.

Indicazioni di sicurezza Contraccolpo della sega Cosa si intende per contraccolpo della sega? Il contraccolpo della sega è l’improvviso sobbalzo della sega in funzione in direzione dell’operatore. Questo si verifica quando la punta della guida tocca (accidentalmente) il − Â materiale da tagliare o altri oggetti solidi. − la catena della sega si blocca sulla punta della guida. La sega reagisce incontrollatamente e causa spesso gravi lesioni a carico dell’operatore. Eseguire tagli laterali, obliqui e longitudinali con estrema cautela, in quanto durante queste operazioni non viene inserita la griffa di arresto.

Come evitare il contraccolpo della sega? Impugnare sempre la sega con forza utilizzando ƒ Â

entrambe le mani. Per un controllo migliore segare con il bordo inferiore della guida. Utilizzare a tale scopo la sega nella posizione sempre più orizzontale possibile. Â Non segare mai con la punta della guida. Â Segare con il bordo superiore può causare un contraccolpo della sega se la catena della sega si blocca o se incontra un oggetto solido nel legno. Iniziare il taglio solo a catena in funzione. Lavorare solo con una catena tagliente o correttamente affilata. Â Utilizzare la griffa di arresto (31) come leva. Non lavorare mai sopra l’altezza delle spalle. Non tagliare mai più rami in una volta sola. Durante il taglio di rilascio, assicurarsi di non toccare altri rami. Per segare in lungo, utilizzare possibilmente un cavalletto. I tagli verticali possono essere eseguiti esclusivamente da personale addestrato.

ƒ  ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ ƒ

Indicazioni di sicurezza generali Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi: − contatto della sega con suolo, pietre, chiodi o altri corpo estranei; B controllare immediatamente catena e guida. − interventi di riparazione; − interventi di manutenzione e pulizia; − eliminazione di anomalie; − taglio di linee di collegamento; − controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati; − trasporto; − messa in tensione della catena; − sostituzione della catena; − abbandono della macchina (anche per interruzioni di breve durata). Curare la sega con grande attenzione: − conservare gli utensili affilati e puliti per poter lavorare meglio e con maggiore sicurezza. − Attenersi alle norme di manutenzione e alle istruzioni per la lubrificazione e il cambio utensile. − Mantenere le maniglie asciutte e libere da olio, resina e grasso. Controllare se la macchina presenta danneggiamenti: − Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni. − Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, a meno che le istruzioni per l’uso non prevedano qualcosa di diverso. − Sostituire le etichette di sicurezza danneggiate o illeggibili. Non lasciare inserita alcuna chiave per utensili! Prima dell’accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Non eseguire nessun’altra riparazione che non sia contemplata nel capitolo “Manutenzione”, ma rivolgersi direttamente al produttore o al centro di assistenza autorizzato. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare soltanto pezzi di ricambio, accessori e accessori speciali originali. L’utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

B B B B B B B Collegare la sega alla rete di alimentazione solo dopo l’assemblaggio completo. Pericolo di lesioni! Indossare guanti di protezione durante l’assemblaggio. Posizionare la sega. Rimuovere la copertura (10) allentando la vite di fissaggio (11). Montare la guida. Inserire le catene nella fessura di guida intorno alla lama. Verificare il senso di rotazione corretto delle maglie della catena. Durante il montaggio, assicurarsi che le maglie della catena si trovino correttamente nell’apertura di guida e sul rocchetto (13). È difficoltoso posizionare la sega a catena nel rocchetto? Girare il tendicatena (21) in senso antiorario, fino a quando la catena può essere collocata sul rocchetto facilmente. Ruotare il tendicatena (21) in senso orario sino a quando la sega è fissata saldamente. Riapplicare la copertura (10). Tendere la catena come descritto nella sezione “Messa in tensione della catena della sega”.

Prima della prima messa in funzione Lubrificazione della catena La sega viene fornita senza olio per catene.

L Allacciamento alla rete Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente. L utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA). Usare prolunghe con sezione sufficiente.

Accensione / spegnimento Non utilizzare apparecchi in cui − l’interruttore non possa essere acceso e spento. − il freno della catena e del motore non funzionino regolarmente. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti. All’accensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la guida devono essere indipendenti l’una dall’altra. Allentare il freno della catena. Spingere la protezione B anteriore della mano (3) nella maniglia anteriore (Pos. 1). La sega a catena è funzionante.

B L Mai utilizzare la sega a catena senza lubrificazione

della catena. L’uso senza olio per catene comporta un danneggiamento della catena della sega e della guida.

La durata e la capacità di taglio della catena dipende da una lubrificazione ottimale. Durante l’uso, la sega a catena viene lubrificata automaticamente con olio.

Riempimento del serbatoio dell’olio B Posizionare la sega a catena su una base adeguata. Svitare il tappo di chiusura del serbatoio dell’olio (9). B B C Riempire il serbatoio dell’olio con olio per catene degradabile (ca. 90 ml). Verificare il livello dell’olio tramite l’apertura di controllo (17). Per facilitare il riempimento, utilizzare un imbuto. Durante il riempimento, assicurarsi che nel serbatoio dell’olio non si infiltri sporco. B Riavvitare il tappo di chiusura del serbatoio dell’olio.

Non utilizzare mai olio riciclato o olio vecchio. In caso d’impiego di olio non consentito per seghe a catena, la garanzia si estingue.

Premere e trattenere il blocco dell’accensione (5). Successivamente, azionare l’interruttore di accensione/ spegnimento (6). Rilasciare il blocco dell’accensione.

B Rilasciare l’interruttore di accensione/spegnimento (6).

Freno della catena Il freno della catena è un meccanismo di protezione che viene attivato dalla protezione della mano anteriore o dal rilascio dell'interruttore di accensione/spegnimento in caso di contraccolpo della sega. La catena della sega si arresta immediatamente (< 0,1 s).

Controllo del freno della Controllare sempre il funzionamento del freno della catena prima di iniziare il lavoro. • Avviare il motore: vedere “Avviamento della sega a catena”. • Impugnare con forza la sega a catena con entrambe le mani e fare girare il motore. Â

Con il dorso della mano spingere la protezione anteriore della mano (3) (Pos. 2). La catena deve rimanere subito ferma! Non utilizzare la sega a catena se il freno della catena non funziona. Rivolgersi al produttore o al servizio di assistenza!

Messa in tensione della catena della sega • Prima di regolare o controllare la tensione della catena della sega, staccare la spina di rete. • Indossare guanti di protezione per evitare lesioni. Verificare la tensione della catena B prima di iniziare il lavoro B dopo i primi tagli B regolarmente ogni 10 minuti durante il taglio.

Solo con una catena ben tesa e una lubrificazione sufficiente è possibile contribuire positivamente alla lunga durata dell’apparecchio.

L Osservare quanto segue: B una catena nuova deve essere rimessa in tensione più spesso fino a quando si è allungata. B Quando si è riscaldata a temperatura ambiente, la catena si dilata e occorre rimetterla in tensione. Dopo il termine dei lavori di taglio, rilasciare la catena della sega, in quanto durante il raffreddamento si genererebbero altrimenti tensioni eccessive nella catena. B Se la catena vibra o se esce dalla guida, rimetterla immediatamente in tensione.

Mettere in tensione la catena:

B B B B B B Allentare la vite di fissaggio (11) di 1-2 giri in senso antiorario. Girare gradualmente l’anello di serraggio della catena (12) in senso orario fino a raggiungere la tensione della catena corretta. L’effetto a incastro impedisce che la tensione della catena venga rilasciata. L Viene contemporaneamente girata anche la vite di fissaggio (11) che deve eventualmente essere riallentata durante il processo di serraggio. La catena è tesa correttamente quando al centro della lama può essere sollevata di ca. 3-4 mm. Girare l’anello di serraggio della catena (12) in senso antiorario se la catena è troppo tesa. Stringere di nuovo la vite di fissaggio manualmente. Verificare che le maglie della catena si trovino correttamente nell’apertura di guida della lama.

Indicazioni per il taglio del legno in tensione Se rami, alberi o legname in tensione vengono rilasciati da tale stato mediante il taglio, occorre prestare la massima attenzione. Il materiale tagliato può reagire in maniera totalmente incontrollata e causare gravi lesioni o il decesso. Tali interventi devono essere eseguiti esclusivamente da personale addestrato. Ö

Durante l’esecuzione di tutti i lavori, iniziare il taglio di rilascio sempre prima sul lato di spinta n e quindi troncare o

- la sega potrebbe altrimenti bloccarsi o generare un contraccolpo. Ö

Legno in tensione di trazione sul lato superiore

Iniziare il taglio dal basso (un terzo del diametro del tronco) verso l’alto. Eseguire poi un secondo taglio di separazione del tronco nello stesso punto, tuttavia partendo dall’alto.

Legno in tensione di trazione sul lato inferiore

Iniziare il taglio dall’alto (un terzo del diametro del tronco) verso il basso. Eseguire poi un secondo taglio di separazione del tronco nello stesso punto, tuttavia partendo dal basso.

Tronchi spessi e tensione elevata Iniziare il taglio dal basso (un terzo del diametro del tronco) verso l’alto. Eseguire poi un secondo taglio di separazione del tronco a distanza dal primo taglio partendo dall’alto.

Ö Taglio a gradini Ö per rami orizzontali e non sbilanciati Il segmento di ramo cade in modo controllato, senza picchiare verso il basso.

Eseguire un primo taglio di circa un terzo del diametro del ramo partendo dal basso.

Eseguire il secondo taglio alla stessa altezza del primo o più verso l’interno (scalino negativo).

Rimuovere infine il segmento di ramo rimanente.

Istruzioni per i rami di alberi Ö

Taglio a gradini Eseguire il primo taglio dal basso (1/3 del diametro del tronco). Eseguire il secondo taglio di separazione del ramo alla stessa all’altezza del primo taglio, partendo dall'alto. Per rimuovere la parte residua, tagliare il ramo vicino al tronco partendo dall’alto.

Indicazioni per l’abbattimento di alberi Tali interventi devono essere eseguiti esclusivamente da personale addestrato. Attenersi alla lunghezza della guida. Possono essere tagliati solo alberi il cui diametro del tronco sia inferiore alla lunghezza della guida. Ö Assicurare la zona di pericolo prima dell’abbattimento. Assicurarsi che nessuna persona o animale sosti nell’area di caduta. Sussiste pericolo di morte! Accertarsi che l’area di lavoro intorno al tronco sia Ö priva di pericoli di inciampo e verificare di avere una via di fuga priva di ostacoli (F).

Ö Prima di abbattere un albero, stabilire la direzione di caduta (C). Prendere quindi in considerazione il baricentro della chioma dell’albero, gli alberi adiacenti, la direzione della pendenza, lo stato di salute dell’albero e la direzione del vento. Su questo lato viene praticato l’intaglio di abbattimento. Pulire l’area di lavoro sul tronco da rami di disturbo, sterpaglia e ostacoli e garantire un supporto sicuro. Pulire accuratamente la base del tronco – sabbia, pietre ed altri corpi estranei possono smussare o danneggiare la catena. Prendere in considerazione lo stato di salute dell’albero – prestare attenzione in caso di tronchi con danneggiamenti o legno morto (legno secco, marcio o inaridito).

Tecnica di abbattimento degli alberi: Â Praticare un intaglio nel tronco profondo ca. 1/3 del diametro dell’albero. Cominciare prima con il taglio orizzontale e quindi eseguire un secondo taglio dall’alto, osservando un angolo di 45°. Â Emettere un grido d’allarme "Attenzione" o "Albero in caduta" prima di iniziare con il taglio di abbattimento. Â Segare quindi sul lato opposto del tronco eseguendo un taglio di abbattimento orizzontale. Questo taglio dovrebbe essere eseguito leggermente più in alto (ca. 4 cm) rispetto all’intaglio di abbattimento orizzontale. Â Non segare mai il tronco in nessun caso. Deve rimanere ca. 1/10 del diametro del tronco. Se l'albero comincia a cadere prima del tempo, rimuovere immediatamente la sega dal taglio e arretrare o spostarsi di lato. Â Inserire un cuneo nel taglio di abbattimento orizzontale per far cadere l’albero. Â Quando l’albero comincia a cadere, prestare attenzione alla caduta di rami o frasche.

Manutenzione Indossare guanti per evitare possibili lesioni. Per garantire un uso prolungato ed affidabile delle seghe a catena, eseguire regolarmente i seguenti interventi di manutenzione. Verificare che la sega non presenti danneggiamenti visibili come − catena allentata, sganciata o danneggiata − fissaggio allentato − componenti usurati o danneggiati.

Dopo ogni uso controllare quanto segue:

− usura, in particolare sulla catena, sulla lama e sul rocchetto; − coperture o dispositivi di protezione montati corretta-mente e intatti. Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguiti prima dell’uso della sega a catena.

Affilatura della catena Solo con una catena affilata e pulita è possibile lavorare in modo sicuro e ottimale. Catene danneggiate o affilate male aumentano il rischio di contraccolpi! Una catena della sega deve essere affilata quando ½ al posto dei trucioli viene espulsa solo polvere di legno. ½ la sega a catena deve essere fatta passare attraverso il legno durante il taglio.

L Per l’utilizzatore inesperto: far affilare la catena della sega da un tecnico specializzato/dal servizio clienti.

Manutenzione e pulizia Prima di ogni intervento di manutenzione e pulizia − Spegnere l’apparecchio − Attendere l’arresto della sega − Disinserire la spina di alimentazione Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal produttore o dalle ditte indicate dal produttore. I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto. Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

La catena della sega può essere affilata direttamente con il nostro affilatatene KSG 220 (codice art.: 302360). Tipo di catena Distanza del limitatore di profondità T Angolo di affilatura α Angolo di spoglia superiore β Lunghezza denti catena a

Oregon 91 VG 057X .025“ (,64 mm) 30° 60° min. 3 mm

Sostituzione della catena della sega e della guida La catena e la guida sono esposte a forti sollecitazioni di usura. Sostituire immediatamente la catena e la lama quando il loro funzionamento ottimale non è più garantito. B Posizionare la sega. B Rimuovere la copertura (10) allentando la vite di fissaggio (11). Girare il tendicatena (21) in senso antiorario per B allentare leggermente la catena. B Rimuovere la guida con la catena. B Pulire a fondo l’apertura di guida se viene sostituita solo la catena. Durante il montaggio, assicurarsi che le maglie della B catena si trovino correttamente nell’apertura di guida e sul rocchetto (13). B Ruotare il tendicatena (22) in senso orario sino a quando la sega è fissata. B Riapplicare la copertura (10). Tendere la catena come descritto nella sezione “Messa in tensione della catena della sega”.

B Assicurarsi che lo sfiato per il raffreddamento del motore non sia ostruita (pericolo di surriscaldamento). B In caso di forte accumulo di sporco o di resinificazione, lasciare la catena in un recipiente con un detergente specifico per alcune ore. Successivamente, sciacquare la catena con acqua pulita. B Eliminare tutte le incrostazioni dal rocchetto e dal fissaggio della lama con una spazzola. B Pulire il canale di alimentazione dell’olio con uno straccio pulito.

Trasporto Disinserire la spina di alimentazione prima di ogni trasporto. Trasportare la sega solo con copricatena applicato. Trasportare l’apparecchio esclusivamente nel bagagliaio di un autoveicolo o in un vano separato. Assicurare la sega contro il ribaltamento,

Rocchetto per catena La sollecitazione del rocchetto (13) è particolarmente elevata. Controllare regolarmente che i denti del rocchetto non siano usurati o danneggiati.

LUn rocchetto usurato o danneggiato riduce la durata della catena e dovrebbe essere quindi sostituito immediatamente dal servizio di assistenza.

Controllo della lubrificazione automatica della catena Controllare il funzionamento della lubrificazione automatica della catena, accendendo la sega e tenendola verso in basso con la punta rivolta in direzione di un cartone o di un pezzo di carta. Non toccare a terra con la catena. Osservare la distanza di sicurezza di 20 cm. Se durante il controllo si osserva una traccia d’olio in aumento, ciò significa che la lubrificazione automatica della catena funziona in maniera ottimale. Se invece non si osserva alcuna traccia d’olio nonostante il serbatoio dell’olio sia pieno: B pulire il canale di alimentazione dell’olio (14) e il foro di serraggio della catena superiore (15). B Se anche questa operazione non dà esito positivo, rivolgersi al servizio di assistenza.

Conservazione Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:

B Effettuare una pulizia di fondo. B Scaricare l’olio dal serbatoio. Suggerimento: alcuni oli per catene tendono ad incrostarsi con il tempo. Pertanto, il sistema di lubrificazione dovrebbe essere lavato con un detergente specifico per seghe a catena prima di uno stoccaggio prolungato. Versare il detergente fino a metà serbatoio (ca. 50 ml). Chiudere il serbatoio. Accendere la sega senza guida e catena montate fino a quando tutto il detergente è uscito dal foro dell'olio della sega. B Immergere brevemente la catena in un bagno d’olio e quindi avvolgerla in carta oleata.

Garantie Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Pulizia Pulire accuratamente la sega dopo ogni uso, in modo da preservare il funzionamento ottimale. B Pulire l’alloggiamento con una spazzola morbida o uno straccio bagnato. Non utilizzare acqua, solventi e lucidanti.

Possibili guasti Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto della sega − Disinserire la spina di alimentazione

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione. Guasto

La sega a catena non si avvia dopo  Freno della catena l’accensione  Assenza di corrente   La sega funziona a singhiozzo

  La sega strappa, vibra o non taglia

La sega non funziona a piena capacità

La catena della sega si riscalda

Nessuna lubrificazione della catena

 Sganciare il freno della catena  Controllare l’alimentazione elettrica, la presa e il fusibile Cavo di prolunga danneggiato  Controllare il cavo di prolunga e sostituirlo immediatamente se difettoso Spina, motore o interruttore difettosi  Far controllare o far riparare da un elettricista autorizzato il motore o l’interruttore, oppure farli sostituire con pezzi di ricambio originali Contatto esterno difettoso  Controllare l’alimentazione elettrica, la presa e il fusibile  Controllare il cavo di prolunga e sostituirlo immediatamente se difettoso Contatto interno difettoso  Rivolgersi al servizio assistenza Interruttore di accensione/ spegnimento difettoso Catena consumata  Far affilare o sostituire la catena Catena usurata  Sostituite la catena Tensione della catena  Controllare e regolare la tensione della catena Catena non montata correttamente  Rimontare la catena (denti rivolti in direzione errata) Cavo di prolunga troppo lungo o  Utilizzare un cavo di prolunga di sezione sezione troppo piccola sufficiente Presa troppo lontana dal  Utilizzare una presa più vicina all’area di collegamento principale lavoro Assenza di olio nel serbatoio  Rabboccare l’olio Canale di alimentazione dell’olio  Pulire il canale di alimentazione dell’olio ostruito Tensione della catena eccessiva  Regolare la tensione della catena Catena consumata  Far affilare o sostituire la catena Assenza di olio nel serbatoio  Rabboccare l’olio Canale di alimentazione dell’olio  Pulire il canale di alimentazione dell’olio ostruito

Dati tecnici Tipo Potenza motore P1 Tensione di rete / Frequenza di rete Velocità della catena Rocchetto (numero denti/passo) Lunghezza di taglio max Capacità max. del serbatoio dell’olio Classe di protezione Livello di pressione sonora LPA* Livello di potenza sonora misurata LWA* Livello di potenza sonora garantita LWA* Tolleranza KPA / KWA Vibrazione mano-braccio Tolleranza K Peso Tipo di sega a catena Passo / spessore maglia di trasmissione

KSL 2401/40 2400 W 230 V~ / 50 Hz 14 m/s 7 x 3/8" (.9525) 400 mm 90 ml ΙΙ / 97 dB (A) 106,1 dB (A) 110 dB (A) 3,0 dB (A) ahd = < 4,5 m/s² 1,5 m/s² ca. 5,8 kg 91 VG 3/8" / .050" (1,3 mm)

*(misurazione secondo la direttiva 2000/14/CE)

Descrizione dell’apparecchio / Pezzi de ricambio Pos. 1 2 3

N. ordinazione 362927 362926 364601

Guida Catena - 91 VG 057X Dispositivo di sgancio del freno della catena Maniglia anteriore

Blocco dell’accensione Interruttore di accensione/spegnimento Sfiato del motore Linea dell’apparecchio con spina Tappo di chiusura del serbatoio dell’olio Copertura Vite di fissaggio

Denominazione Anello di serraggio della catena Rocchetto per catena Canale di alimentazione dell’olio Foro di serraggio della catena superiore Griffa di arresto Maniglia posteriore Copricatena Etichette di sicurezza Set di spazzole di carbone (senza immagine) Tendicatena (senza immagine) Olio per catene 1 l
