MANUALE UTENTE KSL 2200 ATIKA

Sega a catena Istruzioni per l’uso — Indicazioni per la sicurezza Pagina 89 Pezzi di ricambio

Uputu spremiti za buduéu uporabu.

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte le indicazioni sono state osservate e l’apparecchio à stato montato come descritto.

Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

Du màä ikke ta dette apparatet i drift far du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives.

[HR] Elektriëni uredaji ne spadaju u kuéni otpad. Uredaji, pribor i ambalazu odloZite u skladu sa zaStitom okolisa. Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

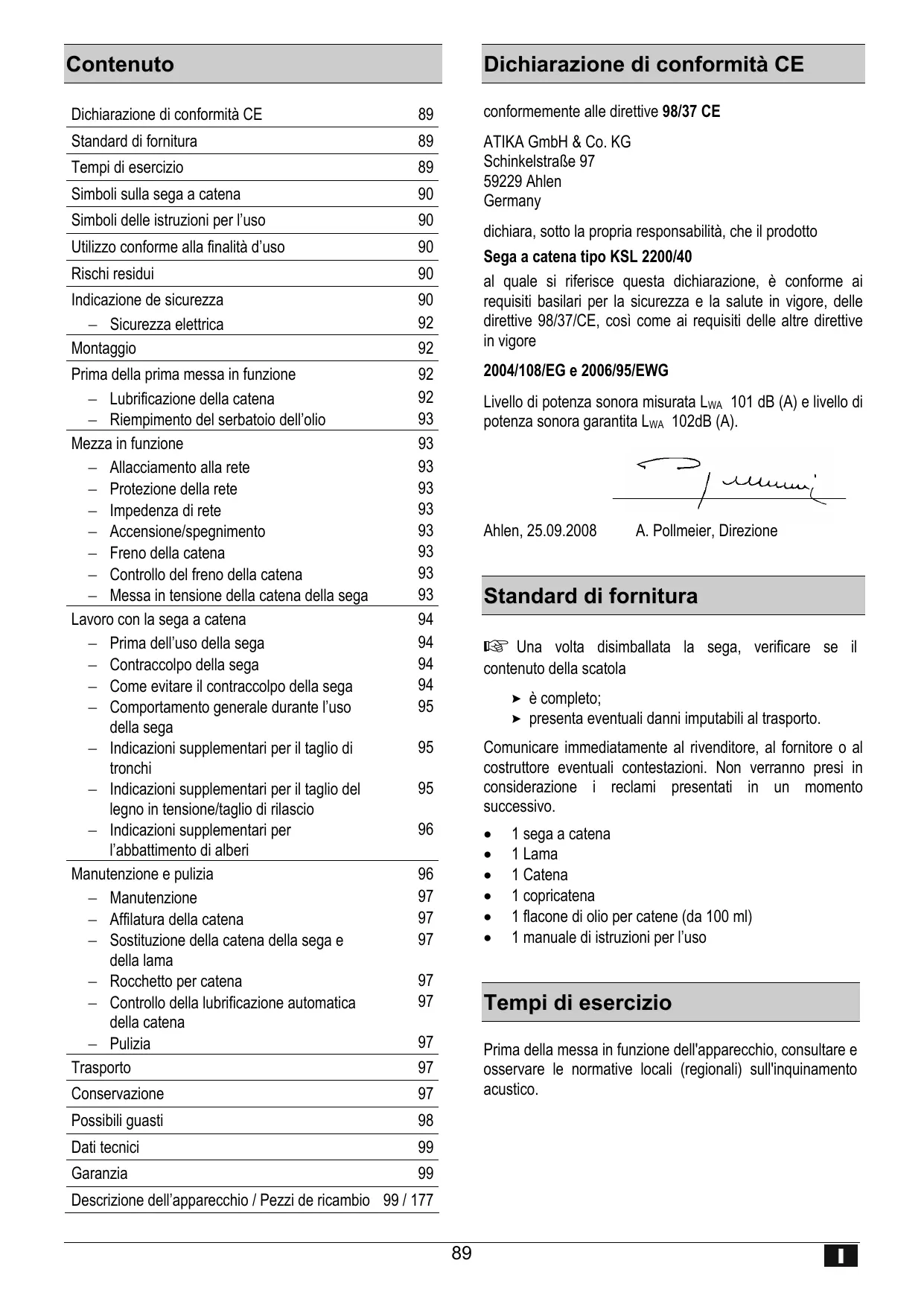

Dichiarazione di conformità CE Dichiarazione di conformità CE 89 Standard di fornitura 89 Tempi di esercizio 89 Simboli sulla sega a catena 90 Simboli delle istruzioni per l'uso 90 Utilizzo conforme alla finalità d'uso 90 Rischi residui 90 Indicazione de sicurezza 90 — _Sicurezza elettrica 92 Montaggio 92 Prima della prima messa in funzione 92 — _Lubrificazione della catena 92 — _Riempimento del serbatoio dell'olio 93 Mezza in funzione 93 — Allacciamento alla rete 93 — Protezione della rete 93 — _ Impedenza di rete 93 — Accensione/spegnimento 93 — _ Freno della catena 93 —_ Controllo del freno della catena 93 — _Messa in tensione della catena della sega 93 Lavoro con la sega a catena 94 — Prima dell'uso della sega 94 —_ Contraccolpo della sega 94 — Come evitare il contraccolpo della sega 94 — Comportamento generale durante l'uso 95 della sega — _Indicazioni supplementari per il taglio di 95 tronchi — _Indicazioni supplementari per il taglio del 95 legno in tensione/taglio di rilascio —_Indicazioni supplementari per 96 l'abbattimento di alberi Manutenzione e pulizia 96 — Manutenzione 97 — Affilatura della catena 97 — Sostituzione della catena della sega e 97 della lama — Rocchetto per catena 97 —_ Controllo della lubrificazione automatica 97 della catena —_ Pulizia 97 Trasporto 97 Conservazione 97 Possibili guasti 98 Dati tecnici 99 Garanzia 99 Descrizione dell'apparecchio / Pezzi de ricambio 99 / 177

conformemente alle direttive 98/37 CE ATIKA GmbH & Co. KG SchinkelstraRe 97 59229 Ahlen

dichiara, sotto la propria responsabilità, che il prodotto

Sega a catena tipo KSL 2200/40

al quale si riferisce questa dichiarazione, è conforme ai requisiti basilari per la sicurezza e la salute in vigore, delle direttive 98/37/CE, cosi come ai requisiti delle altre direttive in vigore

2004/108/EG e 2006/95/EWG Livello di potenza sonora misurata Lwa 101 dB (A) e livello di potenza sonora garantita Lwa 102dB (A).

Ahlen, 25.09.2008 A. Pollmeier, Direzione

Standard di fornitura

& Una volta disimballata la sega, verificare se il contenuto della scatola

> è completo; > presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione ji reclami presentati in un momento SuCCessivo.

1 flacone di olio per catene (da 100 ml) 1 manuale di istruzioni per l'uso

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

Simboli sulla sega a catena

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.

Staccare immediatamente la spina se la linea di collegamento viene danneggiata o

Indossare casco, occhiali e cuffie di protezione.

Indossare guanti di protezione.

Non esporre alla pioggia. Proteggere

Lunghezza di taglio max. 400 mm

Simboli delle istruzioni per l’uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni material.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Ex WA Montaggio, utilizzo e manutenzione. Qui

vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d’uso

m La sega a catena è adatta per

— _tagliare tronchi, rami, travi di legno, assi, ecc. e pud essere utilizzata per tagli trasversali o longitudinal;

m Non utilizzare la sega a catena per tagliare materiali edili e plastiche.

m La sega a catena è adatta esclusivamente per l'uso privato domestico e per il giardinaggio.

m La sega a catena non è adatta per lavori forestali (abbattimento e taglio dei rami in foreste). La sicurezza

necessaria dell'operatore non è garantita in caso di giunzione di cavi.

m Per utilizzo conforme alla finalità d'uso si intende anche losservanza delle condizioni di funzionamento, manutenzione e riparazione prescrite dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.

m Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciù risultanti. Il rischio ricade esclusivamente sull’utente.

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

Irischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la sega in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

m Pericolo di contraccolpo in caso di contatto della punta della lama con un oggetto solido.

# Pericolo di lesioni alle dita e alle mani dovuto all'utensile (catena della sega).

# Lesioni a causa della proiezione di parti dei pezzi.

# Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.

m Contatto con parti sotto tensione con component elettrici aperti.

# Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

m Pericolo d'incendio

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

VAN Indicazioni di sicurezza

Osservare le indicazioni seguenti per proteggersi se stessi e terze persone nei confronti di possibili lesioni.

Conservare queste indicazioni di sicurezza (manuale d'istruzioni per l'uso) sempre insieme alla sega a catena.

La sega pud essere utilizzata esclusivamente da persone con sufficiente esperienza.

Cedere o prestare la sega a catena solo a persone che abbiano dimestichezza con la sega ed il suo uso. Consegnare sempre anche il manuale

d'istruzioni per l’uso insieme alla sega.

A Gi interventi di riparazione sull'apparecchio devono essere eseguiti dal produttore o dalle azienda incaricate da quest’ultimo.

Chi utilizza la sega a catena per la prima volta deve aver seguito un addestramento pratico sull'uso della sega e sull'attrezzatura per la protezione personale eseguito da una persona esperta. | primi operator devono inizialmente esercitarsi con il taglio di tronchi su un cavalletto per segare o su un telaio.

Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si à stanchi o sotto l'influsso di droghe, alcool o medicinal. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

Prima dell'uso, acquisire familiarità con l'apparecchio

facendo riferimento alle istruzioni per l'uso.

Non utilizzare l'apparecchio per scopi diversi da quelli

prescritti (vedere: utilizzo conforme alla finalità d'uso).

Evitare di assumere posizioni anomale. Garantire un

supporto sicuro e mantenere in ogni momento

Indossare indumenti di lavoro appropriati:

— non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili

— scarpe antiscivolo (calzature di sicurezza)

— una retina per raccogliere i capelli lunghi

Indossare abbigliamento per la protezione personale:

— _cuffie di protezione

— _occhiali protettivi o maschera

—_ guanti di protezione

— casco omologato nelle situazioni in cui occorre prendere in considerazione l'eventualità di lesioni al capo (ad es. durante lavori di abbattimento e taglio di rilascio di alberi).

Consigliamo di indossare una protezione per gli arti

Tenere la zona di lavoro

potrebbe causare incidenti.

Tenere in considerazione gli influssi ambientali:

— non esporre la sega alla pioggia.

— Non usare la sega in ambienti umidi o bagnati.

— Sospendere il lavoro in caso di condizioni atmosferiche sfavorevoli (pioggia, neve, ghiaccio, vento) — pericolo di incidenti elevato!

— Garantire un’illuminazione adeguata.

— Non utiizzare la sega vicino a liquidi o gas infiammabili.

Non lasciare mai la sega incustodita.

Nelle pause di lavoro la sega a catena deve essere

posizionata in modo che non sia pericolosa per nessuno.

Assicurarsi che i non addetti non abbiamo accesso

La sega a catena non pu essere utilizzata da persone

con età inferiore ai 18 anni.

Tenere lontane eventuali altre persone.

in ordine! 1! disordine

L'utente è responsable dei sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà.

L'operatore à responsabile nei confronti di terzi nella zona di lavoro.

Tenere lontani i bambini dalla zona di lavoro.

Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.

Tenere queste persone lontane dalla zona di lavoro. L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.). Non utilizzare catene incrinate o la cui forma sia stata modificata.

Utilizzare solo catene bene affilate visto che le catene consumate non solo aumentano il rischio di contraccolpi, ma sovraccaricano anche il motore.

Iniziare il taglio solo quando la catena della sega ha raggiunto il numero di giri massimo.

Alaccensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la lama devono essere indipendenti l'una dall'altra.

Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato.

Mettere in funzione la sega solo con i dispositivi di protezione completi e correttamente montati, sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.

Non modificare l'apparecchio o parti di esso.

Non spruzzare acqua sull'apparecchio (fonte di pericolo corrente elettrica).

Conservare l'apparecchio in un luogo sicuro. Conservare gli apparecchi inutilizzati in un locale asciutto, chiuso e inaccessibile ai bambini.

Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi: — contatto della sega con suolo, pietre,

chiodi o altri corpo estranei; A © controllare immediatamente catena e = lama. a D —_interventi di riparazione:; —_interventi di manutenzione e pulizia; 2

— _eliminazione di anomalie;

—_ taglio di linee di collegamento;

— controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;

— _ messa in tensione della catena;

— _ sostituzione della catena;

— abbandono della macchina (anche per interruzioni di breve durata).

Curare la sega con grande attenzione:

conservare gli utensili affilati e puliti per poter

lavorare meglio e con maggiore sicurezza.

Attenersi alle norme di manutenzione e alle istruzioni

per la lubrificazione e il cambio utensile.

— Mantenere le maniglie asciutte e libere da olio, resina e grasso.

# Controllare se la macchina presenta danneggiamenti:

— Prima di riutilizzare la macchina, à necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni.

— Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.

— Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.

— Sostituire le etichette di sicurezza danneggiate o illeggibili.

LAN Sicurezza elettrica

m Esecuzione dei conduttori di collegamento conformemente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno — 1,5 mm? nei cavi aventi una lunghezza fino a 25 m — 2,5 mm? nei cavi aventi una lunghezza superiore a

M | conduttori di collegamento lunghi e sottili producono una caduta di tensione. 11 motore non raggiunge più la sua potenza massima e il funzionamento dellapparecchio viene ridotto.

m Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

m La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.

m Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

m Non utilizzare il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.

min caso d'uso di una bobina per cavi, svolgere completamente il cavo.

# Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.

# Nonutilizzare conduttori di collegamento difettosi.

# Al'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.

# Nonuïilizzare collegamenti elettrici provvisori.

m Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.

= Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

AN collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un

elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni local, in particolare in merito alle misure di sicurezza.

Le riparazioni su altri component della macchina

devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.

Utilizzare solo pezzi di ricambio originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciù risultanti.

LAN Collegare la sega alla rete di alimentazione solo dopo l'assemblaggio completo. Pericolo di lesioni! Indossare guanti di protezione durante l'assemblaggio.

© Posizionare la sega su una superficie piana. f]

æ Rimuovere la copertura (10) allentando la vite di fissaggio (11).

Inserire le catene nella fessura di guida intorno alla

lama. Verificare il senso di rotazione corretto delle

maglie della catena. À

Durante il montaggio, assicurarsi che le maglie della

catena si trovino correttamente nell'apertura di guida e

sul rocchetto (13). 1

Ë difficoltoso posizionare la sega a catena nel rocchetto?

Girare il tendicatena (22) in senso antiorario, fino a

quando la catena pud essere collocata sul rocchetto

facilmente. Ruotare il tendicatena (22) in senso orario

sino a quando la sega è fissata saldamente.

Riapplicare la copertura (10).

Tendere la catena come descritto nella sezione “Messa

in tensione della catena della sega”.

Prima della prima messa in funzione

Lubrificazione della catena

À ta sega viene fornita senza olio per catene. L'uso della sega senza olio comporta danneggiamento della sega stessa.

La durata e la capacità di taglio della catena dipende da una lubrificazione ottimale. Durante l’uso, la sega a catena viene lubrificata automaticamente per mezzo del canale di alimentazione dell'olio.

Riempimento del serbatoio dell’olio:5

© Posizionare la sega a catena su una base adeguata. æ Svitare il tappo di chiusura del serbatoio dell'olio (9).

© Riempire il serbatoio dellolio con olio per catene degradabile (ca. 100 ml). Verificare il livello dell'olio tramite l'apertura di controllo (17). Per facilitare il riempimento, utilizzare un imbuto. Durante il riempimento, assicurarsi che nel serbatoio dell'olio non si infiltri sporco.

© Riavvitare il tappo di chiusura del serbatoio dell'olio.

Al primo riempimento o dopo avere riempito un serbatoio completamente vuoto premere per circa 10 volte il "primer" per pompare l'olio nel circuito.

EL Non utilizzare mai olio riciclato o olio vecchio. In caso

d'impiego di olio non consentito per seghe a catena, la garanzia si estingue.

© Allacciamento alla rete

M Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa corrispondente. © utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interruttore di sicurezza per correnti di guasto (interruttore a corrente di guasto 30 mA).

= Usare prolunghe con sezione sufficiente.

© Protezione della rete

Accensione/spegnimento

Non utilizzare apparecchi in cui

— _ l'interruttore non possa essere acceso e spento.

— il freno della catena e del motore non funzionino regolarmente.

Gli interruttori danneggiati devono essere immediata- mente riparati o sostituiti dal servizio clienti.

Allaccensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la lama devono essere indipendenti luna dall'altra.

Premere e trattenere il blocco dell'accensione (5). Successivamente, azionare l'interruttore di accensione/ spegnimento (6). Rilasciare il blocco dell'accensione.

Rilasciare l'interruttore di accensione/spegnimento.

Il freno della catena è un meccanismo di protezione che viene attivato dalla protezione della mano anteriore o dal rilascio dell'interruttore di accensione/spegnimento in caso di contraccolpo della sega. La catena della sega si arresta immediatamente (< 0,1 s).

Controllo del freno della catena

Controllare il periodicamente. © Portare il dispositivo di sgancio del freno della catena (3) in pos. 2 ed accendere la sega. f Pos.2= freno della catena attivo la catena non si avvia

funzionamento del freno della catena

© Portare il dispositivo di sgancio del freno della catena (3) in pos. 1 ed accendere la sega. Pos. 1= freno della catena sganciato la catena si avvia

Messa in tensione della catena della sega e _ Prima di regolare o controllare la tensione della catena

della sega, staccare la spina di rete. e_Indossare guanti di protezione per evitare lesioni.

Verificare la tensione della catena

© prima di iniziare il lavoro

© dopo i primi tagli

© regolarmente ogni 10 minuti durante il taglio.

1& Solo con una catena ben tesa e una lubrificazione sufficiente à possibile contribuire positivamente alla lunga durata dell'apparecchio.

(©) Osservare quanto segue: © una catena nuova deve essere rimessa in tensione più spesso fino a quando si è allungata.

æ Quando si è riscaldata a temperatura ambiente, la catena si dilata e occorre rimetterla in tensione.

LAN Dopo il termine dei lavori di taglio, rilasciare la catena della sega, in quanto durante il raffreddamento si genererebbero altrimenti tensioni eccessive nella catena.

æ Se la catena vibra o se esce dalla guida, rimetterla immediatamente in tensione.

Mettere in tensione la catena:

1. Posizionare la sega su una superficie piana.

2. Allentare la vite di fissaggio (11) di 1-2 giri in senso antiorario. à

3. Girare gradualmente l'anello di serraggio della catena (12) in senso orario fino a raggiungere la tensione della catena corretta. L'effetto a incastro impedisce che la tensione della catena venga rilasciata.

© Viene contemporaneamente girata anche la vite di fissaggio (11) che deve eventualmente essere riallentata durante il processo di serraggio.

4. La catena è tesa correttamente quando al centro della lama pud essere sollevata di ca. 3-4 mm.

5. Girare l'anello di serraggio della catena (12) in senso antiorario se la catena è troppo tesa.

6. Stringere di nuovo la vite di fissaggio manualmente.

7. Verificare che le maglie della catena si trovino correttamente nell'apertura di guida della lama.

Lavoro con la sega a catena

Prima dell’uso della sega

Prima della messa in funzione e regolarmente durante il

taglio, eseguire i seguenti controlli:

© la sega è montata completamente e correttamente?

La sega si trova in uno stato accettabile e sicuro?

> Il serbatoio dell’olio à pieno? Controllare regolarmente il livello dellolio tramite l'apertura di controllo (17). Rabboccare immediatamente quando viene indicato il livello “MIN”, in modo che la catena della sega non funzioni a secco.

© La catena è tesa correttamente? Osservare i punti nella sezione “Messa in tensione della catena della sega”.

© La catena è affilata correttamente? Solo con una catena affilata à possibile lavorare in modo ottimale e sicuro.

© Il freno della catena è sganciato e funziona correttamente? Il dispositivo di sgancio del freno della catena (3) deve trovarsi in pos. 1. Osservare i punti nella sezione “Controllo della catena della sega”.

© L'impugnatura è pulita e asciutta, nonché priva di olio e resina?

æ La postazione di lavoro è priva di pericoli di inciampo?

È stata indossata l'attrezzatura protettiva necessaria?

© Sono state lette e comprese tutte le istruzioni?

© La spina di rete e il cavo di prolunga sono in buono stato? À Non utlizzare conduttor difettosi.

Il cavo di prolunga è posato correttamente? ff]

Collegare la spina dell'apparecchio al cavo di prolunga. Formare quindi un cappio stretto con il cavo di prolunga e inserirlo nel passaggio di sicurezza. Successivamente, agganciare il cappio al gancio. Il collegamento a innesto è ora assicurato contro allentamenti accidentali.

Durante il lavoro, assicurarsi che il cavo di prolunga venga sempre tenuto lontano dalla sega verso il retro, all'esterno dell'area della catena e del materiale da tagliare.

À Contraccolpo della sega

Cosa si intende per contraccolpo della sega? Il contraccolpo della sega è l'improwviso sobbalzo della sega in funzione in direzione dell'operatore.

Questo si verifica quando

— la punta della lama tocca (accidentalmente) il materiale da tagliare o altri oggetti solidi;

— la catena si blocca.

La sega reagisce incontrollatamente e causa spesso gravi lesioni a carico dell'operatore.

LAN Eseguire tagli lateral, obliqui e longitudinal con estrema cautela, in quanto durante queste operazioni non viene inserita la griffa di arresto (16).

Come evitare il contraccolpo della

— Non tagliare mai con la punta della lama. ŒE

— Non segare mai con il bordo superiore della punta della lama TE

— Tenere sempre la sega il più orizzontale possibile. Œ

—_Iniziare il taglio solo a catena in funzione.

— Non accendere mai la macchina a catena appoggiata.

— Lavorare solo con una catena tagliente o correttamente affilata.

— Non lavorare mai con catene lente o consumate.

— Utilizzare solo catene tese correttamente.

— Impugnare sempre la sega con forza utilizzando entrambe le mani.

— Utilizzare la griffa di arresto come leva. H6)

— Non lavorare mai sopra l'altezza delle spalle.

— Non tagliare mai più rami in una volta sola. Durante il taglio di rilascio, assicurarsi di non toccare altri rami.

— Per segare in lungo, utilizzare possibilmente un cavalletto.

— l'tagli verticali possono essere eseguiti esclusivamente da personale addestrato.

Comportamento generale durante l’uso della sega

m Non lavorare mai su neve, ghiaccio o legno appena scortecciato — pericolo di scivolamento.

m Non lavorare mai in condizioni d'illuminazione insufficiente (ad es. in caso di nebbia, pioggia, nevischio o allimbrunire). Potrebbe risultare difficile riconoscere le condizioni dell'area di caduta - pericolo di infortuni.

m _L'area di lavoro deve essere sicura e delimitata.

m Evitare di assumere posizioni anomale. Mantenere sempre l'equilibrio. Non lavorare con il busto proteso in avanti.

m Utilizzare la sega solo con un supporto sicuro. Tenere la sega leggermente a destra del proprio corpo.

m Non utilizzare la sega per sollevare o spostare legname.

m Assicurarsi che il legno sia privo di corpi estranei (pietre,

m Impugnare la sega sempre con entrambe le mani, la sinistra sulla maniglia anteriore (4) e la destra su quella posteriore (17). Non segare mai con una sola mano. Œ

” _Assicurarsi che il legno non si giri durante il taglio.

m Tagliare il legno scheggiato prestando attenzione. Sussiste il pericolo di lesioni dovuto ai pezzi di legno incrinati.

” Awiare la catena prima di appoggiarla sul legno.

m Tagliare il materiale solo con il bordo inferiore. | taglio con il bordo superiore genera un contraccolpo.

m Utilizzare la sega nella posizione più orizzontale possibile.

Pizza la griffa di arresto (16) per il fissaggio della sega sul legno. Utilizzare la griffa come leva durante il taglio. E

m Durante il taglio di rami spessi o di tronchi, spostare la

griffa (16) in un punto più basso. Per farlo, sganciare la

griffa dal legno e incastrarla di nuovo più in basso. A

questo proposito, non rimuovere la sega dal taglio.

Lasciare funzionare la sega generando una leggera

pressione di leva tramite la griffa. Non spingere con

forza durante il taglio.

m Non lavorare mai — con le braccia tese — in punti difficili da raggiungere — su scale, ponteggi o alberi.

m Non tagliare mai con la sega al di sopra dell'altezza delle spalle.

m Non sovraccaricare la sega. Si ottengono i risultati di taglio migliori a velocità della catena costante.

m Prestare attenzione al termine di un taglio. Non appena la sega esce dal legno, la forza del peso cambia. Pericolo di lesioni a carico di gambe e piedi.

m Rimuovere la sega dal taglio solo a catena in funzione.

m Non toccare mai reti metalliche di recinzione o il suolo

con la sega in funzione.

Spegnere la sega tra un taglio e l’altro quando occorre

Se la catena della sega si blocca nel legno, spegnere

immediatamente l'apparecchio e staccare la spina. Non

utilizzare cunei per liberare la lama.

Eseguire pause durante il taglio, in modo da lasciar

raffreddare il motore elettrico.

Indicazioni supplementari taglio di tronchi

m Non collocare mai il tronco da segare sulla terra. Supportare il tronco in modo che il taglio non si colmi e che la catena non si blocchi. Utilizzare un supporto sicuro (ad es. un cavalletto). Evitare il contatto a terra della punta della lama o della catena della sega.

m Alineare i tronchi più corti prima del taglio e bloccarli.

m Evitare di segare boscaglia sottile o legnate tagliato. La sega a catena non è adatta per questi lavori.

m Eseguire tagli longitudinal prestando particolare attenzione, in quanto la griffa di arresto non viene utilizzata. Evitare il contraccolpo guidando la sega ad angolo piatto.

m Durante i lavori in pendenza, stare sempre al di sopra o a lato del tronco o del materiale da tagliare in piano. Assicurarsi che i tronchi non rotolino via.

Indicazioni supplementari per il taglio del legno in tensione/taglio di rilascio

Se rami, alberi o legname in tensione vengono rilasciati da tale stato mediante il taglio, occorre prestare la massima attenzione. Il materiale tagliato pud reagire in maniera totalmente incontrollata e causare gravi lesioni o il decesso.

Tali interventi dovrebbero essere esclusivamente da personale addestrato.

À Durante l’esecuzione di tutti i lavori, iniziare il taglio di rilascio sempre prima sul lato di spinta 0 : quindi troncare

CE sega potrebbe altrimenti bloccarsi o generare un contraccolpo.

Legno in tensione sul lato superiore

© iziare il taglio dal basso (un terzo del diametro del tronco) verso l'alto.

(2) Eseguire poi un secondo taglio di separazione del tronco nello stesso punto, tuttavia partendo dall'alto.

Legno in tensione sul lato inferiore

© niziare il taglio dallalto (un terzo del diametro del tronco) verso il basso.

(2) Eseguire poi un secondo taglio di separazione del tronco nello stesso punto, tuttavia partendo dal basso.

Tronchi spessi e tensione elevata

© niziare il taglio dal basso (un terzo del diametro del tronco) verso l'alto.

(2) Eseguire poi un secondo taglio di separazione del tronco a distanza dal primo taglio partendo dall’alto.

Taglio di rilascio À]

© Efiettuare un taglio a 15 cm di distanza sul tronco dal basso (1/3 del diametro del tronco).

(2) Eseguire quindi il secondo taglio di separazione del

ramo spostandosi di ca. altri 8 cm verso l'esterno,

Per rimuovere la parte residua, tagliare il ramo vicino al

tronco partendo da un terzo a cominciare dal basso.

Eseguire il secondo taglio di separazione del pezzo

residuo, partendo dall'alto.

Indicazioni supplementari l’abbattimento di alberi

À Indossare sempre il casco per proteggersi dalla caduta dei rami.

m Attenersi alla lunghezza della lama. Possono essere tagliati solo alberi il cui diametro del tronco sia inferiore alla lunghezza della lama.

m Verificarlo prima di iniziare il lavoro. Assicurarsi che nessuna persona o animale sosti nell'area di caduta (distanza minima di 2 volte la lunghezza dell'albero).

m Accertarsi che l'area di lavoro intorno al tronco sia priva di pericoli di inciampo e verificare di avere una via di fuga priva di ostacoli. 4

m Garantire un supporto sicuro.

= Suggerimento: prima di abbattere un albero, stabilire la direzione di caduta. Prendere quindi in considerazione il baricentro della chioma dell'albero, gli alberi adiacenti, la direzione della pendenza, lo stato di salute dell’albero e la direzione del vento. Su questo lato viene praticato l'intaglio di abbattimento.

= Come abbattere un albero: 7] © pulire l'area di lavoro sul tronco da rami di disturbo, sterpaglia e ostacoli. © Pulire accuratamente la base del tronco - sabbia, pietre ed altri corpi estranei possono smussare la catena. Prendere in considerazione lo stato di salute dellalbero — prestare attenzione in caso di tronchi con danneggiamenti o legno morto (legno secco, marcio o inaridito). Praticare un intaglio nel tronco profondo ca. 1/3 del diametro dell'albero. Cominciare prima con il taglio orizzontale e quindi eseguire un secondo taglio dall’alto, osservando un angolo di 45°. > Segare quindi sul lato opposto del tronco eseguendo un taglio di abbattimento orizzontale. Questo taglio dovrebbe essere eseguito leggermente più in alto (ca. 4 cm) rispetto all'intaglio di abbattimento orizzontale. Non segare mai il tronco in nessun caso. Deve rimanere ca. 1/10 del diametro del tronco. Se l'albero comincia a cadere prima del tempo, rimuovere immediatamente la sega dal taglio e arretrare o spostarsi di lato. Inserire un cuneo nel taglio di abbattimento orizzontale per far cadere l'albero. Quando l'albero comincia a cadere, attenzione alla caduta di rami o frasche.

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

— Spegnere l’apparecchio

— Attendere l’arresto della sega

— Disinserire la spina di alimentazione

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal produttore o dalle ditte indicate dal produttore.

1 dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

À Indossare guanti per evitare possibili lesioni.

Per garantire un uso prolungato ed affidabile delle seghe a catena, eseguire regolarmente i seguenti interventi di manutenzione.

Verificare che la sega non presenti danneggiamenti visibili come

— _catena allentata, sganciata o danneggiata — fissaggio allentato —_ component usurati o danneggiati.

Dopo ogni uso controllare quanto segue:

— usura, in particolare sulla catena, sulla lama e sul rocchetto;

— coperture o dispositivi di protezione montati corretta- mente e intatti.

Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguiti prima dell'uso della sega a catena.

Affilatura della catena Per affilare una catena sono necessarie alcune conoscenze tecniche. Far affilare la catena da un'azienda specializzata.

La catena della sega pud essere affilata direttamente con il nostro affilatatene KSG 220 (codice art.: 302360).

À Solo con una catena afflata e pulita à possibile lavorare in modo sicuro e ottimale.

Sostituzione della catena della sega e della lama

La catena e la lama sono esposte a forti sollecitazioni di usura. Sostituire immediatamente la catena e la lama quando il loro funzionamento ottimale non è più garantito.

© Posizionare la sega su una superficie piana.

æ Rimuovere la copertura (10) allentando la vite di fissaggio (11).

Girare il tendicatena (22) in senso antiorario per allentare leggermente la catena. à

> Rimuovere la lama con la catena.

© Pulire a fondo l’apertura di guida se viene sostituita solo la catena.

© Durante il montaggio, assicurarsi che le maglie della catena si trovino correttamente nell'apertura di guida e sul rocchetto (13). f] Ruotare il tendicatena (22) in senso orario sino a quando la sega è fissata.

> Riapplicare la copertura (10).

© Tendere la catena come descritto nella sezione “Messa in tensione della catena della sega”.

Rocchetto per catena

La sollecitazione del rocchetto (13) è particolarmente elevata. Controllare regolarmente che i denti del rocchetto non siano usurati o danneggiati.

Un rocchetto usurato o danneggiato riduce la durata della catena e dovrebbe essere quindi sostituito immediatamente dal servizio di assistenza.

Controllo della lubrificazione automatica della catena

Controllare il funzionamento della lubrificazione automatica

della catena, accendendo la sega e tenendola verso in

basso con la punta rivolta in direzione di un cartone o di un

4 Non toccare a terra con la catena. Osservare la

distanza di sicurezza di 20 cm.

Se durante il controllo si osserva una traccia d'olio in

aumento, ciô significa che la lubrificazione automatica della

catena funziona in maniera ottimale.

Se invece non si osserva alcuna traccia d'olio nonostante il

serbatoio dell'olio sia pieno:

pulire il canale di alimentazione dell'olio (14) e il foro di serraggio della catena superiore (15).

æ Se anche questa operazione non dà esito positivo, rivolgersi al servizio di assistenza.

Pulizia Pulire accuratamente la sega dopo ogni uso, in modo da preservare il funzionamento ottimale.

© Pulire l'alloggiamento con una spazzola morbida o uno straccio bagnato. À Non utilizzare acqua, solventi e lucidanti.

Assicurarsi che lo sfato per il raffreddamento del motore non sia ostruita (pericolo di surriscaldamento).

æ Dopo un uso prolungato (1-3 ore), smontare la copertura, la lama e la catena e pulile con una spazzola. Æ]

In caso di forte accumulo di sporco o di resinificazione, lasciare la catena in un recipiente con un detergente specifico per alcune ore. Successivamente, sciacquare la catena con acqua pulita.

© Eliminare tutte le incrostazioni dal rocchetto e dal fissaggio della lama con una spazzola.

> Pulire il canale di alimentazione dell'olio con uno straccio pulito.

LAN Trasportare la sega solo con copricatena applicato.

Disinserire la spina di alimentazione prima di ogni trasporto.

m Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. m Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa: © Effettuare una pulizia di fondo. © Scaricare l'olio dal serbatoio. Suggerimento: alcuni oli per catene tendono ad incrostarsi con il tempo. Pertanto, il sistema di lubrificazione dovrebbe essere lavato con un detergente specifico per seghe a catena prima di uno stoccaggio prolungato. Versare il detergente fino a metà serbatoio (ca. 50 ml). Chiudere il serbatoio. Accendere la sega senza lama e catena montate fino a quando tutto il detergente è uscito dal foro dell'olio della sega.

© Immergere brevemente la catena in un bagno d'olio e quindi avvolgerla in carta oleata.

Prima di rimuovere qualsiasi guasto — Spegnere l’apparecchio

— Attendere l’arresto della sega — Disinserire la spina di alimentazione

LS Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

La sega a catena non si awvia dopo l'accensione

© Freno della catena © Assenza di corrente

© Cavo di prolunga danneggiato

© Spina, motore o interruttore difettosi

© Sganciare il freno della catena

© Controllare l'alimentazione elettrica, la presa e il fusibile

© Controllare il cavo di prolunga e sostituilo immediatamente se difettoso

© Far controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originali

La sega funziona a singhiozzo

© Contatto esterno difettoso

© Contatto interno difettoso

© interruttore di spegnimento difettoso

© Rivolgersi al servizio assistenza

La sega strappa, vibra o non taglia

2 Catena consumata © Catena usurata © Tensione della catena

© Catena non montata correttamente (denti rivolti in direzione errata)

© Far affilare o sostituire la catena

© Sostituite la catena

© Controllare e regolare la tensione della catena

© Rimontare la catena

La sega non funziona a piena capacità

© Cavo di prolunga troppo lungo o sezione troppo piccola

© Presa troppo lontana collegamento principale

© Utilizzare un cavo di prolunga di sezione sufficiente

© Utilizzare una presa più vicina all'area di lavoro

La catena della sega si riscalda

© Assenza di olio nel serbatoio

S Canale di alimentazione dellolio ostruito

© Tensione della catena eccessiva

S Pulire il canale di dell'olio

© Regpolare la tensione della catena

S Far affilare o sostituire la catena

Nessuna lubrificazione della catena

S Assenza di olio nel serbatoio © Canale di alimentazione dellolio ostruito

S Rabboccare l'olio S Pulire il canale di dell'olio

Numero di giri a vuoto no

Fusibile di alimentazione

Lunghezza della lama

Velocità della catena

Capacità max. del serbatoio dell'olio

Classe di protezione

Tempo di decelerazione del freno della catena

livello di potenza sonora misurata Lwa

livello di potenza sonora garantita Lwa

Livello di pressione sonora La (misurazione secondo la direttiva 2000/14/CE) Vibrazione mano-braccio anteriore (conforme a EN 1033/DIN 45675) Vibrazione mano-braccio posteriore (conforme a EN 1033/DIN 45675)

101 dB (A) (misurazione secondo la direttiva 2000/14/CE) 102 dB (A) (misurazione secondo la direttiva 2000/14/CE) 80,74dB (A)

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Descrizione dell’apparecchio / Pezzi de ricambio

Posizione N. Denominazione Posizione N. Denominazione ordinazione ordinazione

1 362645 |Lama 13 362923 | Rocchetto per catena

2 362992 |Catena 14 Canale di alimentazione dell'olio

3 362603 | Dispositivo di sgancio del freno 15 Foro di serraggio della catena della catena superiore

4 362604 | Maniglia anteriore 16 362606 | Griffa di arresto

5 Blocco dell'accensione 17 Maniglia posteriore

6 Interruttore di 18 362921 |Copricatena accensione/spegnimento

L Sfiato del motore 19 362602 | Etichette di sicurezza

8 Linea dell'apparecchio con spina 20 362608 | Set di spazzole di carbone

9 362610 | Tappo di chiusura del serbatoio 21 362928 | Olio per catene, flacone da 100 dell'olio ml

10 362605 | Copertura 22 Tendicatena (senza immagine)

LL Vite di fissaggio 400144 | Olio per catene 11

12 Anello di serraggio della catena

© spustite verizno zavoro
