BRUKSANVISNING KSL 2200 ATIKA

Bruksanvisning - Sakerhetsanvisningar - Reservdelar

Ret'azová pila

Utföring av tilkoplingsledningen iht. IEC 60245 (H 07 RN-F) med en Årediameter på minst

1,5 mm² ved en kabellengde på inntil 25 m
2,5 mm² ved en kabellengde på over 25 m

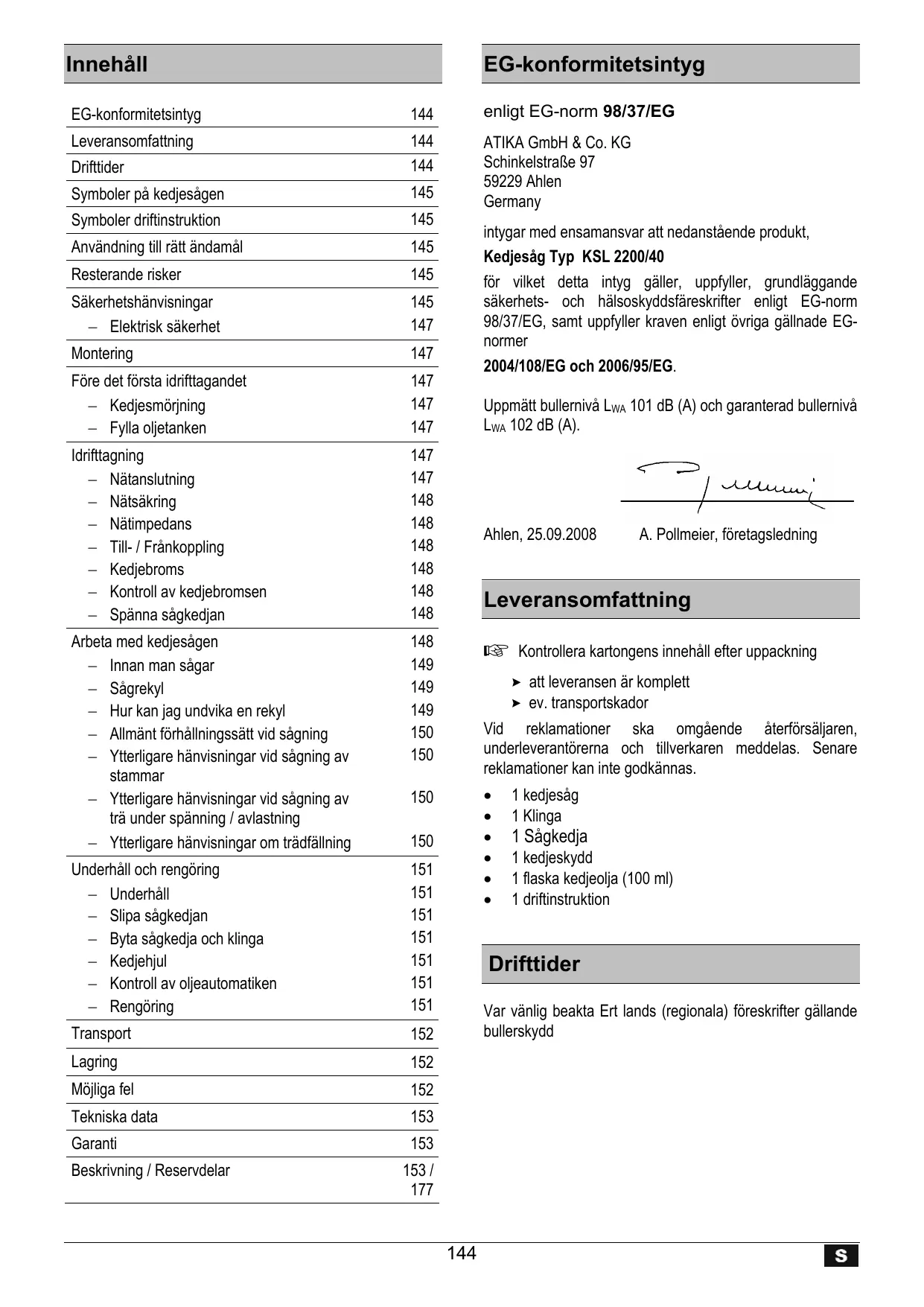

Leveransomfattning 144

Drifttider 144

Symboler på kedjesågen 145

Symbolerdriftinstruktion 145

Användning till ratt ändamål 145

Resterande risker 145

• Nätanslutting 147
• Natsakring 148
• Nätimpedans 148
• Till-/ Frankoppling 148
• Kedjebroms 148
• Kontroll av kedjebromsen 148
• Spanna sagkedjan 148

Arbeta med kedjesågen 148

• Innan man sagar 149
• Sågrekyl 149
  Hur kan jag undvika en rekyl 149
• Allmänt forhällningssatt vid sagning 150
  Ytterligare hänvisningar vid sagning av stammar 150
  Ytterligare hänvisningar vid sagning av tra under spanning / avlastning 150
• Ytterligare hänvisningar om tradfällning 150

Underhäll och rengöring 151

-Underhäll 151
Slipa sagkedjan 151
- Byta sagkedja och klinga 151
- Kedjehjul 151
- Kontroll av oljeautomatiken 151
- Rengöring 151

Transport 152

Lagring 152
Möjliga fel 152
Tekniska data 153
Garanti 153
Beskrivning / Reservdelar 153 / 177

EG-konformitetsintyg

enligt EG-norm 98/37/EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

intygar med ensamansvar att nedanstäende produit,

Kedjesag Typ KSL 2200/40

für viket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfareskrifter enigt EG-norm 98/37/EG,amt uppyller kraven enigt ovriga gallnade EGnormer

2004/108/EG och 2006/95/EG.

Uppmatt bullernivå LwA 101 dB (A) och garanterad bullernivå LwA 102 dB (A).

Ahlen, 25.09.2008

A. Pollmeier, foretagstedning

Leveransomfattning

Kontrollera kar Tongens innehal after uppackning

att leveransen ar komplett
ev. transportskador

Vid reklamationer ska omgående Återförsäljaren, underleverantörna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

1 kedesag
1 Klinga
1 Sågkedja
1 kedeskydd
1 flaska kedjeolja (100 ml)
1driftinstruktion

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd

Läs noga igenom braks-anvisningen innan du börjar använda maskinen och beakta alla sakerhetsanvisningar.

Stäng av motorn och dra ur nat-kontakten innan du börjar med nagra som helst reparationer, underhäll- och rengoringsarben.

Dra genast ut stickkontakten om anslutningsledningen ar skadad ellr skars av.

Bär skyddshjälm, ögon- och hörsvskydd.

Bär skyddshandskar.

Utsatt inte sagen for regn. Skydda den mot fuktigkeit.

Maximal skarlangd 400 mm

Symboler driftinstruktion

!	Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person-ller sakskador.
i	Viktiga uppliesningar om korrekt hantering. Underlåtenhet att följa dessa anvisningar kan leda till fel.
	Upplysningar till användaren. Dessa uppliesningar hjälper dig att utnyttja alla Funktioner.
	Montering, drift och underhäll. Här fökclaras exakt vad som ska utföras.

Användning till rätt ändamål

Kedjesagen lampar sig till att
- Såga stammar, grenar, trübjälkar, brändor osv. och kan användas for tvär- och langssågning.
- Fällning av trad.
■ Använd inte kedjesågen till att söga byggnadsmaterial och plast.
Kedjesågen læmpar sig endast für privat användning i husets trädgård eller i hobbyträdgården.
Kedjesågen ar inte lämpig for skogsarbete (fälla trad och grenar i skogen). Operatörens nödvändiga sakerhet ar inte garanterad genom kabelskarven.

I använding till rätt ändamål ingår ochs att de av tillverkaren föreskrivna drift-, underhälls- och reparationsbestämmelserna samt de i braupsanvisingen angivna sakerhetsbestämmelserna följs.
Varje form av använding utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål. Endast användaren star für hela risiken.

Resterande risker

Även vid användning till rätt ändamål kan det kvarsta resterande risker, trots att alla tillämpliga sakerhetsbestämelser följs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Använding till rätt ändamål" sombruksanvisingen som helhet foljs.

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

■ Risk für rekyl vid beröring av klingspetsen med att fast foremål.
■ Risk für skador på fingrar och händer genom verktyget (sågkedja).
- Risk für personskador på grund av materialdilar som slungas ut.
■ Elektriska stötar.
■ Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledninger.
■ Beröring av spänningsförande delar i öppnade elektriskakomponenter.
■ Risk für hörskador vid langre arbetspass utan hörskyydd.
■ Brandfara.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarsta uppenbara resterande risker.

Beakta följande hänvisningar für att skydda Er själv och andra mot eventuella skador.

i Forvara dessa sakerhetshänvisningar (driftinstruktion) alltid tillsammans med kedjesågen.
Kedjesagen farrendast betjanas av personer med tillracklig erfarenhet.
Ge aller lana endast ut kedjesagen till personer som ar
val fortrogna med kedjesagen och hanteringen av
denna. Ge alltid dessa personer också
driftinstruktionen.
Reparationer av maskinen fär endast genomforas av tillverkaren eller av firmor som har utsetts av donne.

Förstagangsanvändare

En person som arbetar med kedjesågen for Första gangen mæste ha fätt en praktisk instruktion rörande användningen av kedjesågen samt personskyddsutrustningen av en person som har erfarenheter med betjäningen. Förstagängsanvändare bør Först öva genom att kapa rundvirke på en sagbock eller att stativ.

Var uppmärksam. Koncentrera Dig på arbetet. Arbeta förnuftigt. Använd inte apparaten om Du är trött eller paverkad av narkotika, alkohol aller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.
Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
Använd maskinen aldrig für andra ändamål an den År avsedd for (se avsnitten „Foreskriven användning").
- Undvik onormala arbetsställningar. Se till att du stär sækert och behäll alltid jämnvikten.
Bär lämpiga arbetskläder:

• inga vida kläder aller smycken, de kan fastna i rörliga delar och dras med.
• halksäkra skodon(sakerhetsskor)

-ett harnat vid langt hare

Bär personiga skyddskläder:

horselskydd
skyddsglasogon aller ansiktsskydd
- handskar
- kontrollerad skyddshjälm i situationer)darn man maste räknamed huvudskador (t.ex.nar man fällor och lastar av trad)

Vi rekommenderar att man barett benskydd.
■ Se till att ditt arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall.
Ta hansiyn till omgivningens paverkan:

• Utsatt inte kedjesågen for regn.
• Använd inte kedjesågen i en fuktig aller våt miljö.
• Skjut upp arbeitet om vaderleken ar ogynnsam (regn, snö, is, blåst) - ökad olycksrisk!
• Sörj für en god belysning.
• Använd aldrig kedjesågen i narheten av brännbara vätskor eller gaser.

Låt aldrig sagen stå utan uppsikt.
Under pauser i arbetet skall man placera kedjesågen paa satt att inga personer utsats for fara. Sakra kedjesågen mot obefogad användning.
Personer under 18 ar fãr ej anvanda sagen.
Häll alla andra personer utom räckhäll.
Användaren ansvarar for olycksfall aller faror som kan uppstä for andra personer aller dessa personers ägodelar.
- Operatoren ar inom arbetsområdet ansvarig gentemot tredje man.
Anvands och forvaras oatkomligt for barn.
Låt inte andra personer, i synnerhet inte barn, beröra verktyget aller kabeln.
Håll dem borta frän arbetsområdet.
Skydda Dig mot elektriska stromstötar. Undvik kroppseröring med jordade detaljer (t.ex. rör, varmeelement, spasar, kylskåp osv.).

Använd inga sāgkedjor med sprickor och inte heller sāgkedjor vilkas form har forändrats.
Använd endast väl slipade sagkedjor aftersom sloa sāgkedjor inte endast ökar risken für rekylerutan även belastar motorn.
Börja inte saga forrän sagkedjan har uppnatt sitt fulla varvtil.
När Du satter igang kedjesagen skall Du stotta och halla fast den pa ett sakert satt. Kedjan och Klingan maste lopa fritt.
- Überbelastainte maskinen! Arbetet gär bättre och säkrare i det angivna effektområdet.
Använd endast maskinen med kompletta och korrekt monterade skyddsanordninger och äandra inget som kan påverka sakerheten.
Förändra inte maskinen aller dess delar.
Spruta inte av maskinen med vatten. (risikälla: elektrisk ström).
Förvara maskinen på en saker plats.. Maskiner som inte används skall forvaras i ett torrt, till Slutet och for barn öåkomligt utrymme.
Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• om kedjesågenkommen i beröring med marken, stenar, spik eller andra främande foremål kontrollera omedelbart kadja och klinga
• reparationsarbeten
  underhálls- och rengöringsarbeten
• atgard av fel
• nar anslutningsledninger har delats
• vid kontrl av om

aanslutningsledningarna har flätats ihop ellerskadats.

vid transport
vid spanning av kedjan
vid byte av kedjan
- när Du lämnar maskinen (även vid kortvariga avbrott)

Underhäll noggrant Din kedjesag:

• Se till att verktygen ar vassa och rena sa att arbetet kan utforas på ett bra och sakert satt.
  Följ underhällsforeskrifterna och hänvisningarna om smörjning och verktygsbyte.
• Hall handtagen torra och fria frän käda, olja och fett.

■ Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Färe vidare använding av maskinen skall sakerhetsanordningarna, likval som latt skadade, delar granskas på absolut felfri och ändamälsenlig Funktionsduglighem.
• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i klåm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor for att sägen sca fungera korrekt.
• Skadade skyddsanordninger och delar mäste repareras av en auktoriserad verkstad eller bytas, om inget annat anges i braksanvisingen.
• Skadade eller olåsliga etiketter med sakerhets-anvisningar måste ersättas.

Elektrisk sakerhet

■ Anslutningsledningen@mastevara konstruerad enligt IEC 60 245 (H 07 RN-F) med en Åderarea på minst

1,5 mm² vid kabellängder upp till 25 m
2,5 mm² vid kablar över 25 m langd

Länga och tunna anslutningsledninger skappar ett spanningsfall. Motorn uppnár inte langre sin maximala effekt, apparatens Funktion reduceras.
Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
■ Stickkontakter och kopplingsdosor vid anslutningsledningarna maste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastiskt material med sama mekaniska hällfasthet ullara overdragna med dessa material.
■ Anslutningsledningens stickkontakt maste vara stänkvattenskyddad.
- Vid montage se till att anslutningsledningen inte stör, kläms eller knacks och att stickkontakten inte blöt.
Använd inte kabeln für ändamål, den inte ar avsedd for. Skydda kabeln frän värme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
Linda helt av kabeln om Du anvander en kabeltrumma.
■ Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad.
Använd inga defekta anslutningsledninger.
■ Använd endast godkända kablar och förlängnings-kablar vid arbete utomhus.
Använd inte provisoriska kablar.
Skyddsanordninger fár aldrig overbryggas eller tas ur drift.
■ Anslut sagen med en jordfelsbrytare (30 mA).

Elanslutningen aller reparation av elektriska komponenter ska utforas av en auktorisar edlektriker aller av en av vara kundservicestellen. Folj de lokala foreskrifterna, i synnerhet skyddsät-gärderna.

Reparation av andra maskindelar sca utforas av tillverkaren aller tillverkarens kundservicestellten.

Använd endast originalreservdelar. Genom att anecdanda andra reservdelar och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar für skador orsakade av användning till ej godkändaändamål.

Montering

Anslut inte kedjesågen till nätet forrän Du har monterat den.

Risk for personskador!

Bär skyddshandskar under monteringen.

agg kedjesagen på en plan yta. 1

Avlagsna skyddet (10) genom att lossa fästskruven (11).

Placera sāgkedjorna i klingans runtgäende gejdslits. Set till att kedjelänkarna har korrekt rörelseriktning.
Lagg pä klingan. 3
Se vid monteringen till att kedjelänkarna ar korrekt placerade i gejdslitsen samt vid kedjehjulet (13). Ar det svart att placera sagkedjan runt kedjehjulet?

Vrid kedjespäännaren (22) motsols tills sāgkedjan gär lätt att lagga runt kedjehjulet. Vrid därefter kedjespäännaren (22) medsols tills sāgkedjan ar fastspänd.

Placera Åter skyddet (10) på sin plats.
Spann sagkedjan som beskrivs i avsnitt "Spanna sagkedjan".

Färedet Första idrifttagandet

Kedjesmörjning

Kedjesagen levereras utan pafyllning av sagkedjeadhesionsolja.

Om maskinen används utan sāgkedje-adhesionsolja leder detta till att kedjesågen skadas.

Kedjans livslängd och sageffekt ar beroende av att smörjningen ar optimal. Under drift smörjs kedjesågen via oljeflödeskanalen automatiskt med olja.

Fylla oljetanken: 5

Lagg kedjesågen på att lampligt underlag.
Skruva av laset (9) till oljetanken.
Fyll oljetanken med biologiskt nedbrytbar sagkedjeadhesionsolja (ca. 100 ml). Pafyllningsnivkan kan Ni kontrollera genom fönstret (17). Använd en tratt für pafyllning.

Se vid pafyllingen till att det inte tränger in nàgon smuts i oljetanken.

Skruva Åter på laset till oljetanken.

Tryck ca. 10 gänger på "Primer" für att pumpa olja cirkulationen, vid Första päfyllningen, eller vid lning av en helt tom oljetank.

Använd aldrig recyclclingolja aller spillolja. Vid användning av olja som inte ar tillåten for kedjesågar upphör garantin att gälla.

Idrifttagning

(1) Nätanslutning

Jäm För den på aggregatets typskylt angivna spanningen, t. ex. 230V med natspänningen och anslut sägen till en foreskriftsenlig stickdosa.
① Använd jordat vagguttag, natspanning 230V med jordfelsbrytare (FI-brytare 30 mA).
Använd endast skarvledninger med tillräckligt stort tvärsnitt.

(1) Natsakring

16 A trog

Till-/ Frankoppling

Använd aldrig en maskin vars

strömbrytare inte gár att satta på och stänga av.
- kedje- och motorbombs inte fungerar korrekt.

Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

När man sätter igäng kedjesågen skallenna stottas och hallas fast på ett säkert satt. Kedja och klinga maste rora sig fritt.

Tillkoppling 6

Tryck på tillkopplingssparren (5) ochhall fastenna. Aktivera)darefter Till-/franströmbrytaren (6).Slapp ater tillkopplingssparren.

Frankoppling

Slapp Till-/ fränströmbrytaren.

Kedjebroms

Kedjebromsen aren skyddsmekanism som utloses nar kedjesagen slas tillbaka over det framre handskyddet erler after det att man har slappt Till-/ franstrombrytaren. Sågkedjan stoppas omedelbart (< 0,1 sek.).

Kontroll av kedjebromsen

Kontrollera dà och dà att kedjebromsen fungerar.

Ställ kedjebromsutlösningen (3) i position 2 och satt igäng kedjesågen.

Pos. 2 = kedjbebroms aktiv sāgkedjan startar inte

Ställ kedjebromsutlösningen (3) i position 1 och satt igäng kedjesågen.

Pos. 1 = kedjebromsen lossad sagkedjan startar

Spänna sagkedjan

• Innan man ställer in eller kontrollerar sögkedjans spanning skall mandra ut stickkontakten.
• Bär skyddshandskar sa att Du undviker skador.

Kontrollera sågkedjans spanningFore

arbetets början
after de Forsta genomskarningarna
regelbundet var 10:e minut vid ságning

Endast om sagkedjan ar korrekt spänd och tillräckligt smörjd kan Du utöva att inflytande på maskinens livslängd.

i Var vänlig beakta foljande:

en ny sagkedja maste spannas ohta tills den har strackt sig.
medan kedjan varms upp till drifttemperatur stracker den ut sig och maste spännas.

När man har avslutat sagningsarbetena skull man Åter lossa sāgkedjan eftersom det i annat fall skulle uppsta en allför stor spanning i sāgkedjan narr denna svalnar.

om kedjan fladdrar aller om den hoppar ur styrspåret skull den omedelbart spannas.

Spänna sagkedjan:

1. Lagg kedjesågen på en plan yta..
2. Lossa fästskruven (11) med 1 - 2 varv motsols.
3. Vrid kedjespäännringen (12) stegvis medsols tills korrekt kedjespääning har uppnäts. Spärreffekten forhindrar att kedjespäänningen lossnar. 9

① Fästskruven (11) vrider sig samtidigt; eventuellt maste man Åter lossa skruven under spannprocessen.

1. Sågkedjan År korrekt spänd om man kan lyfta den ca. 3 - 4 mm i klingans mitt. 10
2. Vrid kedjespännringen (12) motsols om sagkedjan ar alltfor spänd.
3. Dra Åter Åt fästskruven manuellt.
4. Kontrollera om kedjelänkarna ligger korrekt i klingans styrspar.

År kedjesågen komplett och foreskriftsenligt monterad?
Befinner sig kedjesagen i ett gott och sakert tillstand?
År oljetanken pafylld?

Kontrolera regelbundet oljenivån i fönstret (17). Fyll genast på olja om oljenivån indikerar "MIN" sö att sagkedjan inte loper torr.

År sågkedjan korrekt spänd?
Beakta punkterna i avsnitt "Spänna sāgkedjan".
År saggkedjan korrekt slipad?
Endast med en slipad sāgkedja kan Du arbeta vāl och sākert.
Har kedjebromsen lossats och arbetar den korrekt?
Kedjebromsutlosaren (3) maste befinna sig i position 1. Beakta punkterna i avsnitt "Kontrullera kedjebromsen".
År handtaget rent och torrt - ar det fritt fran olja och käda?

Finns det ingen risk for att snubbla pa arbetsplatsen?
Bär Du nödvändig skyddsutrustning?
Har Du LAST och forstatt alla hänvisninger?
Befinner sig stickkontakten och förlängningskabeln i ett intakt tillständ?
Använd aldrig defekta ledninger.
Har förlängningskabeln dragits korrekt? 11
Forbind maskinens stickkontakt med forlangningskabeln. Gör)därefter en träng ögla av forlangningskabeln och skjut inenna genom särkringsstaget. Hang dartill upp öglan på haken.. Nu har man sakerställt att stickkontakten inte lossnar av sig själv.
Se under arbetets gang till att frolängningskabeln alltid leder bort fran kedjesagen bakat, utanfor omraret for sagkedjan och saggodset.

Sågrekyl

Vad innebär en sâgrekyl? En sâgrekyl betyder att den lopande kedjesägen plotsligt slass uppät och tillbaka i riktning mot operatoren.

Detta hander om

• klingans spets (oavsiktligt) berör saggodset aller andra fasta foremål
• sagkedjan ar fastkländ.

Kedjesågen reagerar okontrollerat och Förorsakar ofter allvarliga skador på operatoren.

Genomfor genomsågningar i sidled, på snedden och langden med ökad försiktighet aftersom kloanslaget (16) inte sätts in.

Hur kan jag undvika en sâgrekyl?

• Starta aldrig en genomsågning med klingans spets. 12
• Såga aldrig med overkanten på klingans spets. 13
  Lagg alltid an kedjesågen sá plant som möjligt. 15
  Börja endast genomsågningen om sågkedjan ar igång.
  Satt aldrig igang maskinen med pssatt sagkedja.
• Arbeta endast med en skarp eller korrekt slipad sagkedja.
• Arbeta aldrig med en lös aller glappende sāgkedja.
• Arbeta endast med en korrekt spänd sāgkedja.
  Háll alltid fast kedjesågen med bàda händerna.
• Använd kloanslaget som*havstång.16
• Arbeta aldrig over skulderhöjd.
• Sāga aldrig av flera grenar samtidigt. Se vid avlastning till att ingen annan gren berörs.
• Använd om möjligt en sagbock vid kapning.
  Huggsnitt fár endast utforas av skolad personal.

Allmänt Förhällningsssätt vid sägning

Arbeta inte på snö, is uller nyskalat trä - glidrisk.
Arbeta inte under otillräckliga ljusforhällanden (t.ex. dimma, regn, snöyra eller skymning). Ni kan dà inte identificera detaljer inom fallområdet - risk für olycksfall.

Sörj für en saker och uppröjd arbetsplats.
Undvik onormal kroppställning. Håll alltid jämnvikten. Arbeta inte med framåtbojd overkropp.
Kör endast kedjesågen om Du stared sakert. Häll kedjesågen nagot till höger om den egna kroppen.
Använd inte kedjesågen till att lyfta eller forflytta tra.
- Se till att trætær fritt fran främnde foremål (stenar, spik osv.).
Håll alltid fast kedjesågen med båda händerna, vänster hand på det främre handtaget (4) och höger hand på det bakre handtaget (17). Säga aldrig med bara en hand.
Se till att träet inte vrider sig under ságningen. 14
Säga splittrat trä med fösiktigkeit. Det finns risk für personskador genomTRSbitar som dras med.
Lät Forst sagkedjan lopa innan den fär kontakt med traet.
- Skär endast saggodset med underkanten. Om man skär med overkanten alstrar detta en rekyl.
Placera kedjesågen sá plant som möjigt.
Använd kloanslaget (16) für fixering av kedjesågen på træt. Använd kloanslaget som hövstäng under sagningen. 16
Placera i afterhand kloanslaget (16) vid sänging av kraftigare grenar eller stammar på en djupare punkt. För afterplaceringen skall Du lossa kloanslaget ur træt samt placera det på nytt djupare. Avlågsna)därvid inte sagen ur skåran.
Låt kedjesågen arbeta medan Du alstrar ett lätt havstängstryck over kloanslaget. Tryck inte med kraftvid sāgning.
Arbeta aldrig med

• sträckta armar
• vid ställen som är svåra att nå
• stäende på en stege, en arbeitsställning aller ett trad.

Saga aldrig med kedjesagen over skulderhjoj.

Överbelasta inte kedjesågen. Du uppnár de bösta sagningsresultaten om kedjehastigheten inte sjunker.
Var forsiktig vid slutet av en sagnig. Nar sagen uttrader ur træt forandras viktkraften. Det finns risk for olyckor rorande bade ben och fötter.
Avlagsna kedjesagen ur skaran endast medan sagkedjan loper.
■ Berör aldrig trädstaket aller mark medan sagen löper.
Stang av kedjesagen mellan snitten om flera snitt skull genomforas.
- Om sāgkedjan kläms fast i træt skall man omedelbart stänga av maskinen och dra av stickkontakten. Använden kil for att Åter frigöra klingan.
Ta pauser under sängingen sa att den elektriska motorn kan svalna.

Ytterligare hänvisningar vid sagg- ning av stammar

Placera aldrig stammen for sagning pa marken. Stod stammen sa att snittet inte langre ar stangt och sagkedjan inte ar fastklamd. Anvand ett sakert stod (t.ex. en sagbock). Undvik att klingans spets eller sagkedjan beror marken.

■ Inrikta kortare stammar innan de sāgas och klām fast dem.
Undvik att saga:tunt träEller sāgat virke. Kedjesagen ar inte lampad for sādana arbeten.
Genomfor langssnitt med särskild omsorg eftersom kloanslaget inte anvands. Du undviker en sagrekyl genom att fora sägen i en flat vinkel.
Stå vid arbenen på en sluttning alltid ovenfor aller vid sidan av stammen respektive av det lignande saggodset. Ge akt på stammar som rullar ned.

Ytterligare hänvisningar vid sagning av tra under spanning / avlastning

Om grenar, träd eller trä som star under spanningbefrias frän spanning genom sängning maste man vara ytterst forsiktig. Saggodset kan reagera helt okontrollerat och leda till allvariga persorskador erler till döden.

Sádana arbenen bör endast utforas av skolad fackpersonal.

Gör vid alla arbeten Först alltid på trycksidan ① ett avlastningsnitt och gör därefter att klyvsnitt ② -kedjesågen kan i annat fall klämmas fast eller slå tillbaka.

Trä under spanning på översidan 17

Gör nedifrán ett snitt uppát (en tredjedel av stammens diameter).
Gör)därefterpá samma ställeuppifrnanett andra snitt vilket delarpåstammen.

Gör uppifrám ett snitt nedàt (en tredjedel av stammens diameter).
Gör)därefter på samma ställe nedifràn ett andra snitt vilket delar stammen.

Tjocka stammer och stark spanning 19

Gör nedifrán att snitt uppát (en tredjedel av stammens diameter).
Gör)därefter med avständ till det Första snittet uppifranett andra snitt vilket delar stammen.

Avlasta 20

Gör en skåra 15 dm frän stammen nedifrän (en tredjedel av stammens diameter).
Gör)därefter ca.8 cm langre utat uppifrnan ett andrasnitt vilket delar stammen.

Saga for att avlagsna det resterande stycket av grenen tatt intill stammen nedifrnan av en tredjedel.
Gör uppifrám ett andra snitt vilket avlågsnar det resterande stycket.

Ytterligare hänvisningar om trädfällning

Bär alltid hjälm som skydd mot nedfallandeGREnar.

• Beakta klingans langd. Man fär endast fälla trad vars stam diameter ar mindre an klingans langd.
  Säkra arbetsområdet innan Du fäller att trad. Se till att det inte befinner sig nagra personer eller djur inom fallområdet (minimiavständ: 3 tradlängder).
  Sakerställ att arbetsområdet runt stammen ar fritt frän hinder som utgör en risk for att man snubblar samt att Du har en flyktväg som inte hindras. 21
  Se till att Du står sækert.
  Tips:

Bestam tradets fallrikting innan Du börjar fälla det. Ta darvid hänsyn till trädkronans tyngdpunkt, angransende trad, sluttningens riktning, tradets hälsoitillständ samt vindriktingen. Pàenna sida gör Du en fällningsstkára.

Falla ett trad: 22

Rensa arbetsområdet vid stammen frän störandeGRENAR, buskage och hinter.
Rengör stammens fot grundligt - sand, stenar och andra främande foremål gör sagkedjan slo.
Ta hansiyn till tradets halsotillstand - var forsiktig nar det rör sig om stammar med skador eller rottorrt tra (torrt, murkyket eller dott tra).
Sāga en fällningssskára i stammen som har att djup på 1/3 av tradets diameter. Gör Först det vagrata snittet och därefter som andra snitt att snitt uppifrám i en 45^ s vinkel.
Saga nu pa stammens motsatta sida ett vagratt fällningssnitt. Detta snitt bör pabörjas nagot högre (ca. 4 cm) an fällningsskárans vagrata snitt.
Såga absolutinteigenom stammen.Ca.1/10 av stammens diameter maste forbli stæende.Om trädet börjar att falla for tidigt skall man omedelbart dra ut kedjesågen ur snittet och träda tillbaka eller at sidan.
Driv in en kil i den vagrata fällningsstkåran for att fälla tradet.
När tradet böjar falla skall Du ge akt på nedfallande kvistar ellerGRENAR.

Underhäll och rengöring

Innan varje form av underhålls- och rengöringsarben

• Slå frän apparaten
  Vanta tills kedjesagen stahr helt stilla.
  Dra ut natanslutningen

Ytterligare unterhals- aller rengöringsarbeten an de som beskrivs i detta kapitel, fär endast utföras av tillverkaren ell er av firmor som godkännts av/DDne.

Sakerhetsanordninger som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oförutsedda maskin- och persorskador.

Underhäll

Bär handskar für att undvika möjiga skador.

For att garantera att man kan anvanda kedjesågen under en lang tid och på ett tillforlitigt satt skull Du genomföra foljande underhällsarbeten med regelbundna mellanrum.

Kontrollera att kedjesågen inte har nagra uppenbara fel som

• lös, urhängd aller skadad sagkedja
• lös fastsätting
  slitna ellskadade konstruktionsdetaljer

Kontrollera fore användning av kedjesågen alltid att

det inte foreligger nagra forslitningssskador, i synnerhet på kedjan, Klingan erler kadjehjulet.
- alla skydd aller skyddsancordningar ar korrekt monterade och intakta.

Nödvändiga reparationer aller underhällsarbeiten skull genomforas innan man använder kedjesågen.

Slipa sagkedjan

For att slipa sagkedjan kravs en del fackkunskaper. Lat efterslipa sagkedjan i fackhandeln.

Ni kan emellertid ochså själv slipa sagkedjan med.Var kedjeslip-apparat KSG 220 (Articlel-Nr.:302360).

Endast med en skarp och ren sagkedja kann du arbeta sakert och bra.

Byta sågkedja och klinga

Sågkedja och klinga ar utsatta for en stor forslitting. Byt genast ut sågkedja och klinga om en korrekt Funktion inte langre ar garanterad.

Lagg kedjesagen på en plan yta.
Avlagsna skyddet (10) genom att lossa fästskruven (11).

Vrid kedjespäännaren (22) motsols För att lossa saggkedjan nagot. 3
Ta av klingan med sagkedjan.
Rengör styrspåret grundligt om endast sāgkedjan byts ut.
Se vid monteringen till att kedjelänkarna ar korrekt placerade i gejdslitsen samt vid kedjehjulet (13).
Drehen Sie den Kettenspanner (22) im Uhrzeigersinn bis die Sägekette gespannt ist.
Placera Åter skyddet (10) på sin plats.
Spänn sāgkedjan som beskrivs i avsnitt "Spännasagkedjan".

Kedjehjul

Förlitningen av kedjehjulet (13) ar speicielt stark. Kontrollera regelbundet kedjehjulets kuggar sa att de inte ar slitna eller skadade.

Ett slitet aller skadat kedjehjul minskar sagkedjans livslängd och bor darrfor genast bytas ut av kundservice.

Kontroll av oljeautomatiken

Du kontROLLERar den automatiska kedjesmörjningens Funktion genom att satta igang kedjesagenamt halla den vid marken med spetsen riktad mot en kartong erler att papper.

Berör inte marken med kedjan. lakta ettsakerhetsavstand på 20 cm.

Om det vid kontrollen uppträder att växande oljespar fungerar oljeautomatiken korrekt.

Om det trots en full tank inte uppträder nagot oljespar

skall Du rengöra oljeflódeskanalen (14) somt det översta kedjespannborrhalet (15). 23
Om detta inte har framgang varVINlig vand Dig till kundservice.

Rengöring

Rengör kedjesågen noggrant after varje användning på att en korrekt Funktion uprätthälls..

Rengör kapan med en mjuk borste eller en torr trasa.
Vatten, Lösningsmedel och poleringsmedel fär ej användas.
Se till att ventilationsslitsarna for motorkylningen ar fria (risk for overhetting).
Demontera skyddet, klingan och kedjan after langre användning (1 - 3 timmar) damit rengör dem med en borste. 24
Placera kedjan, om den ar starkt nedsmutsad aller overdragen med kada, under nagra timmar i ett karl med kedjerengöringsmedel. Skolj därefter av kedjan med rent vatten.
Rengör kedjehjulet och klingfästet från all vidhäftandesmuts med en borste.
Rengör oljeflödeskanalen med en ren trasa.

Transport

For varje transport sknatakten dras ut.

Transportera sagen endast med päsatt kedjeskydd.

Lagring

Förvara oanvända aggregat på ett torrt, stängt stälteutanfor barns räckvidd.
- Observera följande fore lagring under en langre period, for att forlänga sagens livstid och for att garantera att reglagen inte kärvar.

Utför en grundlig rengöring.
Avlagsna oljan ur oljetanken

Tips:

En del kedjeoljor har en benägenhet att after en langre tid fā en skorpa. Därfor bör man spolaigenom oljesystemet med ett kedjesågren-göringsmedel innan man lagrar maskinen under en langre tid. Fyll pa rengöringsmedlet till halften (ca. 50 ml) i oljetanken. Koppla till kedjesågen utan monterad klinga och kadja tills allt rengöringsmedel har utträtt ur kedjesågens oljeöppning.

Placera sāgkedjan i ett oljebad under en kort tid och slā därefter in den i ett oljat papper.

Möj Liga fel

Innan varje störningsavhjalpning

-Sla fran apparaten
Vanta tills kedjesågen stär helt stilla.
Dra ut natanslutningen

Efter varje störningsavhjalpning skall alla sakerhetsanordninger Åter sattas i drift och kontrolleras.

Fel	Möjlig orsak	Åtgård
Kedjesågen startar inte after tillkoppling	➢Kedjebroms➢Ingen ström➢Förlängningskabeln skadad➢Nätkontakt, motor eller strömbrytablet.	➢Lossa kedjebromsen➢Kontrllerera strömförsörjningen, vaggkontakten och säkringen➢Kontrllerera förlängningskabeln; byt genast ut en defekt kabel➢Låt en behörig elfackman kontrollera, reparera eller byta originalreservdeler
Kedjesågen arbetar med avbrott	➢Extern glappkontakt➢Intern glappkontakt➢Till- / Frånströmbrytaren defect	➢Var ∀nlig vänd Er till kundservice.
Kedjesågen knycker, vibrerar eller sägar inte korrekt	➢Kedjan är slö➢Kedjan är sliten➢Kedjespenning➢Kedjan är inte korrekt monterad (kuggarna visar i fel riktning)	➢Låt efterslipa kedjan eller byt ut den➢Byt ut kedjan➢Kontrllerera kedjespenningen och ställ in den➢Montera kedjan på nytt
Kedjesågen arbetar inte med full effekt	➢Förlängningskabeln är für länger eller diametern är für liters➢Vaggkontakten befinner sig für länger frän huvudansluttingen	➢Använd en förlängningskabel med tillräcklig diameter➢Använd en vaggkontakt som befinner sig närmare arbetsområdet
Sögkedjan blir het	➢Ingen olja i tanken➢Oljeflödeskanalen tillätäppt➢Kedjespenning För hög➢Kedja slö	➢Fyll på olja➢Rengör oljeflödeskanalen➢Ställ in kedjespenningen➢Låt efterslipa kedjan eller byt ut den
Ingen sögkedjesmörjning	➢Ingen olja i tanken➢Oljeflödeskanalen tillätäppt	➢Fyll på olja➢Rengör oljeflödeskanalen

Tekniska data

Typ	KSL 2200/40
Motoreffekt P1	2200 W
Nätspänning	230 V~
Nätfrekvens	50 Hz
Tomgångsvarvtil n0	7600 min-1
Nätsakring	16 A trög
Klingans langd	400 mm
Sågkedjans hastighet	13,5 m/s
Oljetankvolym max.	150 ml
Skyddsklass	II / 回
Kedjebromsens bromstid	0,1 sek.
Vigt	ca. 5,9 kg
Uppmätt bullernivå LWA	101 dB (A) (uppmätt enligt direktiv 2000/14/EG)
Garanterad bullernivå LWA	102 dB (A) (uppmätt enligt direktiv 2000/14/EG)
Ljudnivå LPA (uppmätt enligt direktiv 2000/14/EG)	80,74 dB (A)
Hand-arm-vibration framme enligt EN 1033/DIN 45675	avhw = < 3,85 m/s2
Hand-arm-vibration bak enligt EN 1033/DIN 45675	avhw = < 3,43 m/s2

Garantie

Var vänlig beakta bifogade garantivillkor.

Beskrivning / Reservdelar

Pos.	Beställnings-number	Beteckning
1	362645	Klinga
2	362992	Sågkedja
3	362603	Kedjebromsutlösare
4	362604	Främre handtag
5		Tillkopplingsppärr
6		Till/Frånkapp
7		Ventilationsslits motor
8		Maskinledning med stickkontakt
9	362610	Oljetanklås
10	362605	Skydd
11		Fästskruv
12		Kedjespenning

Pos.	Beställnings-number	Beteckning
13	362923	Kedjehjul
14		Oljeflödeskanal
15		Övre kedjespäännborrhål
16	362606	Kloanslag
17		Bakre handtag
18	362921	Kedjeskydd
19	362602	Säkerhetsklistermärke
20	362608	Kolborstsalt (utan bild)
21	362928	Sågkedjeolja 100 ml
22		(utan bild)
	400144	Sågkedjeolja 1 l (utan bild)

Obsah

Prehlasenie o zhode 154

Obsah dodávky 155

Prevádkovéčasy 154

Symboly na ret'azovej pile 155

Symbolynavodu na obsluhu 155
