BRUKSANVISNING KS 2201 ATIKA

Bruksanvisning - Sakerhetsanvisningar - Reservdelar

Ret'azová pila

Utforing av tilkoplingsledningen iht. IEC 60245 (H 07 RN-F) med en Årediameter på minst

1,5 mm² ved en kabellengde på inntil 25 m
2,5 mm² ved en kabellengde på over 25 m

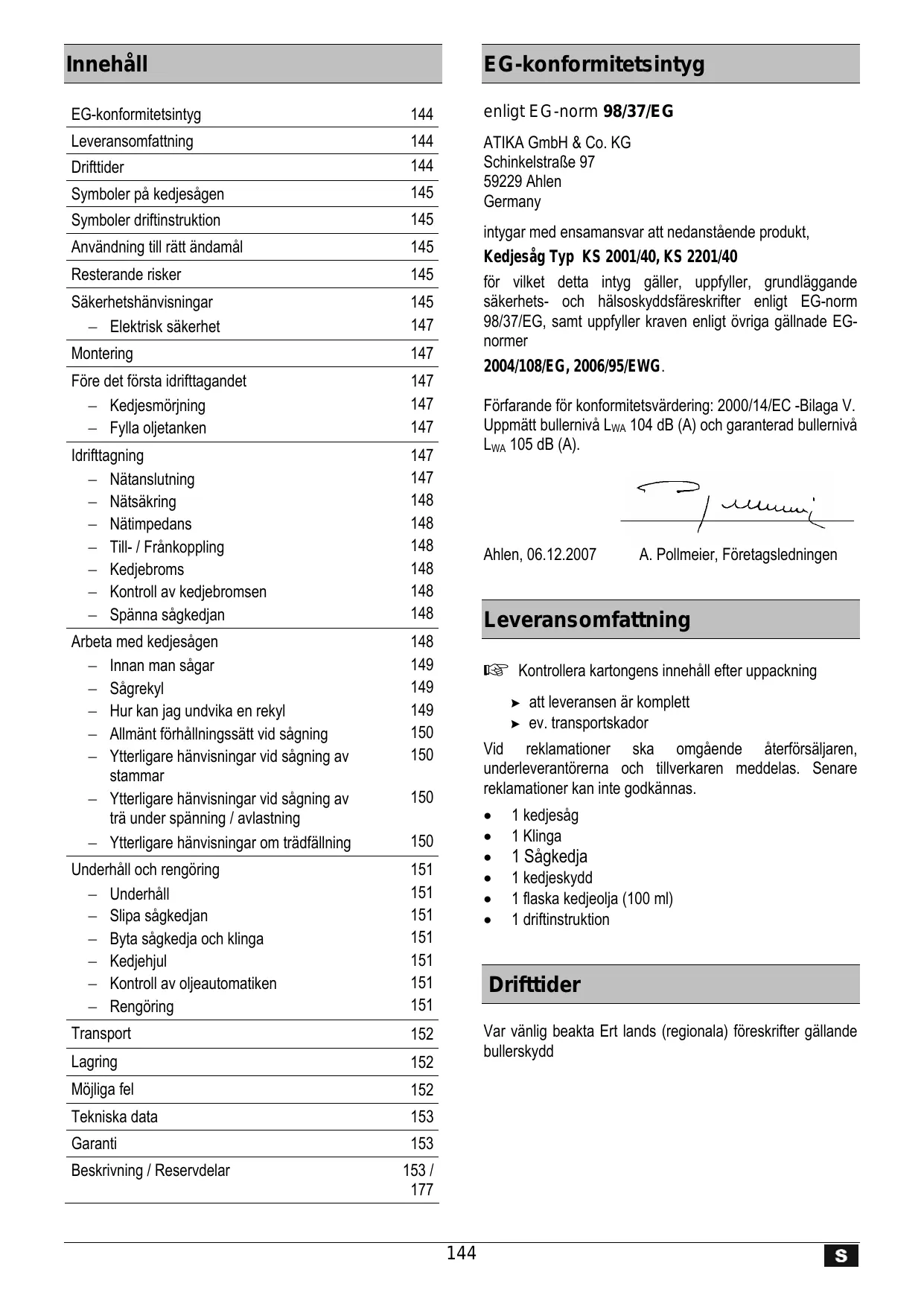

Leveransomfattning 144

Drifttider 144

Symboler på kedjesågen 145

Symbolerdriftinstruktion 145

Användning till ratt ändamål 145

Resterande risker 145

• Nätanslutting 147
• Natsakring 148
• Nätimpedans 148
• Till-/ Frankoppling 148
• Kedjebroms 148
• Kontroll av kedjebromsen 148
• Spanna sagkedjan 148

Arbeta med kedjesågen 148

• Innan man sagar 149
• Sågrekyl 149
  Hur kan jag undvika en rekyl 149
• Allmänt forhällningssatt vid sagning 150
  Ytterligare hänvisningar vid saggning av stammar 150
• Ytterligare hänvisningar vid sagning av tra under spanning / avlastning 150
• Ytterligare hänvisningar om tradfällning 150

Underhäll och rengöring 151

-Underhäll 151
Slipa sagkedjan 151
- Byta sagkedja och klinga 151
- Kedjehjul 151
- Kontroll av oljeautomatiken 151
- Rengöring 151

Transport 152

Lagring 152
Möjliga fel 152
Tekniska data 153
Garanti 153
Beskrivning / Reservdelar 153 / 177

EG-konformitetsintyg

enligt EG-norm 98/37/EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

intygar med ensamansvar att nedanstäende produit,

Kedjesag Typ KS 2001/40, KS 2201/40

für viket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfareskrifter enigt EG-norm 98/37/EG, somt uppyller kraven enigt övriga gällnade EG-normer

Förfarande für konformitetsvärdering: 2000/14/EC -Bilaga V. Uppmatt bullernivå LwA 104 dB (A) och garanterad bullernivå LwA 105 dB (A).

Ahlen, 06.12.2007

A. Pollmeier, Foretagsledningen

Leveransomfattning

Kontrollera kartongens innehåll after uppackning

att leveransen ar komplett
ev.transportskador

Vid reklamationer ska omgående Återförsäljaren, underleverantörna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

1 kedesag
1 Klinga
1 Sågkedja
1 kedjeskydd
1 flaska kedjeolja (100 ml)
1driftinstruktion

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd

Läs noga igenom braks-anvisningen innan du börjar använda maskinen och beakta alla sakerhetsanvisningar.

Stäng av motorn och dra ur nat-kontakten innan du börjar med nagra som helst reparationer, underhäll- och rengoringsarben.

Dra genast ut stickkontakten om anslutningsledningen ar skadad aller skär's av.

Bär skyddshjälm, ögon- och hörsskydd.

Bär skyddshandskar.

Utsatt inte sagen for regn. Skydda den mot fuktigkeit.

Maximal skarlangd 400 mm

Symboler driftinstruktion

	Hotande fara eller farlig situation. Underlåtenhet att fölá dessa anvisningar kan leda till person-ller sakskador.
	Viktiga uppliesningar om korrekt hantering. Underlåtenhet att fölá dessa anvisningar kan leda till fel.
	Uppliesningar till användaren. Dessa uppliesningar hjälper dig att utnyttja alla Funktioner.
	Montering, drift och underhäll. Här föklaras exakt vad som ska utföras.

Användning till rättändamål

Kedjesagen lampar sig till att
- Sāga stammar, grenar, trabjalkar, brador osv. och kan anvandas for tvär- och langssågning.
- Fällning av trad.
■ Använd inte kedjesågen till att söga byggnadsmaterial och plast.
Kedjesågen læmpar sig endast for privat användning i husetets trädgård eller i hobbysträdgården.
Kedjesagen ar inte lamplig for skogsarbete (falla trad och grenar i skogen). Operatorens nodvändiga sakerhet ar inte garanterad genom kabelskarven.

I använding till rätt ändamål ingår ochs att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestämmelserna samt de i braupsanvisingen angivna sakerhetsbestämmelserna foljs.
Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål. Endast användaren star für hela risiken.

Resterande risker

Även vid användning till rätt ändamål kan det kvarsta resterande risker, trots att alla tillämpliga sakerhetsbestämelser följs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Anvandning till ratt andamal" som bruksanvisingen som helhet foljs.

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

■ Risk für rekyl vid beröring av klingspetsen med ett fast foremål.
■ Risk für skador på fingrar och händer genom verktyget (sågkedja).
- Risk für personskador på grund av materialdilar som slungas ut.
Elektriska stotar.
■ Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledninger.
■ Beröring av spänningsförande delar i öppnade elektriskakomponenter.
■ Risk für hörskador vid langre arbetpass utan hörskkydd.
■ Brandfara.

Dessutom kan det trots alla vidtagna skyddsagrder kvarsta uppenbara resterande risker.

Beakta följande hänvisningar für att skydda Er själv och andra mot eventuella skador.

i Forvara dessa sakerhetshänvisningar (driftinstruktion) alltid tillsammans med kedjesågen.
Kedjesagen farrendast betjanas av personer med tillracklig erfarenhet.
Ge aller lana endast ut kedjesagen till personer som ar
val fortrogna med kedjesagen och hanteringen av
denna. Ge alltid dessa personer ocksa
driftinstruktionen.
Reparationer av maskinen fär endast genomforas av tillverkaren eller av firmor som har utsetts av donne.

Förstagangsanvändare

En person som arbetar med kedjesågen for Första gängen måste ha fätt en praktisk instruktion rörande användningen av kedjesågen samt personskyddsutrustningen av en person som har erfarenheter med betjäningen. Förstagångsanvändare bör Först öva genom att kapa rundvirke på en sagbock eller attiv.

Var uppmärksam. Koncentrera Dig på arbetet. Arbeta förnuftigt. Använd inte apparaten om Du är trött eller paverkad av narkotika, alkohol eller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
Använd maskinen aldrig für andra ändamål an den ar avsedd for (se avsnitten „Foreskriven användning").
Undvik onormala arbetsställningar. Se till att du stared sakert och behäll alltid jämnvikten.
Barlampliga arbetsklader:

• inga vida kläder aller smycken, de kan fastna i rörliga delar och dras med.
• halksäkra skodon(sakerhetsskor)
  -ett harnat vid langt hare

Bär personliga skyddskläder:

• hörskyydd
  skyddsglasogon aller ansiktsskydd
• handskar
• kontrollerad skyddshjalm i situationer)darn man maste rakna med huvudskador (t.ex.nar man faller och lastar av trad)

Vi rekommenderar att man barett benskydd.
Se till att ditt arbetsomräde alltid ar i gott skick. Oordning kan leda till olycksfall.
Ta hansiyn till omgivningens paverkan:

• Utsatt inte kedjesagen for regn.
• Använd inte kedjesågen i en fuktig aller våt miljö.
• Skjut upp arbeitet om vaderleken ar ogynnsam (regn, snö, is, blåst) - ökad olycksrisk!
  Sorj for en god belysning.
• Använd aldrig kedjesågen i narheten av brännbara vätskor eller gaser.

Lát aldrig sagen stā utan uppsikt.
Under pauser i arbetet skall man placera kedjesågen paa satt att inga personer utsats for fara. Sakra kedjesågen mot obefogad anvanding.
Personer under 18 ar fãr ej anvanda sagen.
Häll alla andra personer utom räckhäll.
Användaren ansvarar für olycksfall aller faror som kan uppstä für andra personer aller dessa personers ägodelar.
- Operatoren ar inom arbetsområdet ansvarig gentemot tredje man.
Anvands och forvaras oatkomligt for barn.
Låt inte andra personer, i synnerhet inte barn, beröra verktyget eller kabeln.
Håll dem borta.FRAN arbeitsområdet.
Skydda Dig mot elektriska stromstotar. Undvik kroppseröring med jordade detaljer (t.ex. rör, varmeelement, spasar, kylskap osv.).

Använd inga sāgkedjor med sprickor och inte heller sāgkedjor vilkas form har Förändrats.
Använd endast väl slipade sagkedjor aftersom sloa sāgkedjor inte endast ökar risken für rekylerutan även belastar motorn.
Börja inte saga forrän sagkedjan har uppnatt sitt fulla varvtil.
När Du satter igang kedjesagen skall Du stotta och halla fast den pa att sakert satt. Kedjan och klingan maste lopa fritt.
- Overbelastainte maskinen!Arbetet gár bättre och säkrare i det angivna effektområdet.
Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och äandra inget som kan påverka sakerheten.
Förändra inte maskinen aller dess delar.
Spruta inte av maskinen med vatten. (riskkälla: elektrisk ström).
Förvara maskinen på en saker plats.. Maskiner som inte används skall forvaras i ett torrt, till Slutet och für barn öåkomligt utrémme.
Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• om kedjesågenkommen i beröring med marken, stenar, spik eller andra främande foremål kontrollera omedelbart kadja och klinga
• reparationsarbeten
  underhálls- och rengöringsarbeten
• atgard av fel
• nar anslutningsledningar har delats
• vid kontrl av om

aanslutningsledningarna har flätats ihop ellerskadats.

vid transport
vid spanning av kedjan
vid byte av kedjan
- när Du lämnar maskinen (även vid kortvariga avbrott)

Underhäll noggrant Din kedjesag:

• Se till att verktygen ar vassa och rena sa att arbetet kan utforas pa ett bra och sakert satt.
• Följ unterhällsforeskrifterna och hänvisningarna om smörjning och verktygsbyte.
• Hall handtagen torra och fria frän káda, olja och fett.

■ Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Färe vidare användning av maskinen skall sakerhetsanordningarna, likväl som lätt skadade, delar granskas på absolut felfri och ändamälsenlig Funktionsduglighet.
• Kontrollera om de rörliga delarna fungarar felfritt och inte sitter i klām eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor För att sägen sca fungera korrekt.
• Skadade skyddsanordninger och delar@maste repareras av en auktoriserad verkstad eller bytas, om inget annat anges i braksanvisingen.
• Skadade eller olåsliga etiketter med sakerhets-anvisningar måste ersättas.

Elektrisk sakerhet

■ Anslutningsledningen@mastevara konstruerad enligt IEC 60 245 (H 07 RN-F) med en Åderarea på minst

1,5 mm² vid kabellängder upp till 25 m
2,5 mm² vid kablar over 25 m langd

Länga och tunna anslutningsledninger skappar ett spanningsfall. Motorn uppnár inte langre sin maximala effekt, apparatens Funktion reduceras.
Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
■ Stickkontakter och kopplingsdosor vid anslutningsledningarna maste vara tillverkade av gummi, mjuk PVC erer av ett annat termoplastiskt material med sama mekaniska hällfasthet erer vara överdragna med dessa material.
■ Anslutningsledningens stickkontakt maste vara stankvattenskyddad.
- Vid montage se till att anslutningsledningen inte stör, kläms eller knacks och att stickkontakten inte blir blöt.
Använd inte kabeln für ändamål, den inte ar avsedd for. Skydda kabeln frän varme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
Linda helt av kabeln om Du anvander en kabeltrumma.
■ Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad.
Använd inga defekta anslutningsledninger.
■ Använd endast godkända kablar och fällngnings-kablar vid arbete utomhus.
Använd inte provisoriska kablar.
Skyddsanordninger fár aldrig overbryggas ell eras ur drift.
■ Anslut sagen med en jordfelsbrytare (30 mA).

Elanslutningen aller reparation av elektriska componenter ska utforas av en auktorisad elektriker aller av en av vara kundservicestellen. Folj de lokala foreskrifterna, i synnerhet skyddsät-gärderna.
Reparation av andra maskindelar ska utforas av tillverkaren eller tillverkarens kundservicestallen.
Använd endast originalreservdelar. Genom att anecdanda andra reservdelar och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkända ändamål.

Montering

Anslut inte kedjesågen till nätet forrän Du har monterat den.

Risk for persorskador!

Bär skyddshandskar under monteringen.

Placera kedjesågen med motorn visande nedåt på en plan yta.
Avlagsna skyddet (10) genom att lossa fästskruven (11).

Placera sāgkedjorna i klingans runtgäende gejdslits. Set till att kedjelänkarna har korrekt rörelseriktning.
Lagg pä klingan. 3
Se vid monteringen till att kedjelänkarna ar korrekt placerade i gejdslitsen samt vid kedjehjulet (13). Ar det svårt att placera sagkedjan rund kedjehjulet?

Vrid kedjespäännaren (22) motsols tills sāgkedjan gär lätt att lagga runt kedjehjulet. Vrid därefter kedjespäännaren (22) medsols tills sāgkedjan ar fastspänd.

Placera Åter skyddet (10) på sin plats.
Spann sagkedjan som beskrivs i avsnitt "Spanna sagkedjan".

Färedet Första idrifttagandet

Kedjesmörjning

Kedjesagen levereras utan pafyllning av sagkedjeadhesionsolja.

Om maskinen används utan sāgkedje-adhesionsolja leder detta till att kedjesägen skadas.

Kedjans livslängd och sageffekt ar beroende av att smörjningen ar optimal. Under drift smörjs kedjesågen via oljeflödeskanalen automatiskt med olja.

Fylla oljetanken: 5

Placera kedjesagen på ett lampligt underlag.
Skruva av Iaset (9) till oljetanken.
Fyll oljetanken med biologiskt nedbrytbar sagkedjeadhesionsolja (ca. 100 ml). Päfyllningsnivān kan Ni kontrollera genom fönstret (17). Använd en tratt für päfyllning. Se vid päfyllningen till att det inte tränger in一定程度 smuts i oljetanken.
Skruva Åter på laset till oljetanken.

Tryck ca. 10 gänger på "Primer" für att pumpa olja cirkulationen, vid Första päfyllningen, eller vid lning av en helt tom oljetank.

Använd aldrig recyclclingolja aller spillolja. Vid användning av olja som inte ar tillåten for kedjesågar upphör garantin att gälla.

Idrifttagning

(1) Nätanslutting

Jämfor den på aggregatets typskylt angivna spanningen, t. ex. 230V med natspanningen och anslut sägen till en foreskriftsenlig stickdosa.
① Använd jordat vagguttag, natspanning 230V med jordfelsbrytare (Fl-brytare 30mA ).
Använd endast skarvledningar med tillräckligt stort tvärsnitt.

Till- / Frankoppling

Använd aldrig en maskin vars

• strombrytare inte går att satta på och stänga av.
• kedje- och motorbroms inte fungerar korrekt.

Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

När man sätter igäng kedjesågen skall denna stöttas och hällas fast på att säkert sätt. Kedja och klinga maste röra sig fritt.

Tillkoppling 6

Tryck på tillkopplingsssparren (5) ochhall fast denna. Aktivera)darefter Till-/ franströmbrytaren (6).Slapp ater tillkopplingsssparren.

Frankoppling

Slapp Till-/ fränstrombrytaren.

Kedjebroms

Kedjebromsen aren skyddsmekanism som utloses nar kedjesagen slas tillbaka over det framre handskyddet ellerefter det att man har slappt Till-/ franstrombrytaren. Sagkedjan stoppas omedelbart (< 0,1 sek.).

Kontroll av kedjebromsen

Kontrollera dà och dà att kedjbebromsen fungerar.

Ställ kedjebromsutlösningen (3) i position 2 och satt igäng kedjesågen.

Pos. 2 = kedjbebroms aktiv sāgkedjan startar inte

Ställ kedjebromsutlösningen (3) i position 1 och satt igäng kedjesågen.

Pos. 1 = kedjebromsen lossad sagkedjan startup

Spanna sagkedjan

• Innan man ställer in eller kontrollerar sögkedjans spanning skall mandra ut stickkontakten.
• Bär skyddshandskar sa att Du undviker skador.

Kontrollera sågkedjans spanningFore

arabetets bocrjan
after de Forsta genomskarningarna
regelbundet var 10:e minut vid ságning
Endast om sagkedjan ar korrekt spänd och tillräckligt smörjd kan Du utöva ett inflytande på maskinens livslängd.

Var vänlig beakta foljande:

en ny sagkedja maste spannas ohta tills den har strackt sig.
medan kedjan varms upp till drifttemperatur stracker den ut sig och maste spannas.

När man har avslutat sagningsarbetena skall man Åter lossa sāgkedjan eftersom det i annat fall skulle uppsta en allför stor spansning i sāgkedjan närenna svalnar.

om kedjan fladdrar aller om den hoppar ur styrspåret skall den omedelbart spannas.

Spanna sagkedjan:

1. Placera kedjesågen med motorn visande nedat på en plan yta.
2. Lossa fästskruven (11) med 1-2 varv motsols.
3. Vrid kedjespäännringen (12) stegvis medsols tills korrekt kedjespääning har uppnäts. Spärreffekten forhindrar att kedjespäänningen lossnar.

① Fästskruven (11) vrider sig samtidigt; eventuellt maste man Åter lossa skruven under spannprocessen.

1. Sågkedjan År korrekt spänd om man kan lyfta den ca. 3 - 4 mm i klingans mitt. 10
2. Vrid kedjespännringen (12) motsols om sågkedjan Årn alltför spänd.
3. Dra Åter Åt fästskruven manuellt.
4. Kontrollera om kedjelänkarna ligger korrekt i Klingans styrspar.

År kedjesågen komplett och foreskriftsenligt monterad?
Befinner sig kedjesagen i ett gott och sakert tillstand?
År oljetanken påfylld? Kontrollera regelbundet oljenivån i fönstret (17). Fyll genast på olja om oljenivån indikerar "MIN" sö att sögkedjan inte löper torr.
År sågkedjan korrekt spänd? Beakta punkterna i avsnitt "Spänna sågkedjan".
Ar sagkedjan korrekt slipad?
Endast med en slipad sagkedja kan Du arbeta val och sakert.
Har kedjebromsen lossats och arbetar den korrekt? Kedjebromsutlösaren (3) måste befinna sig i position 1. Beakta punkterna i avsnitt "Kontrolera kedjebromsen".
År handtaget rent och torrt - ar det fritt fran olja och káda?
Finns det ingen risk for att snubbla pa arbetsplatsen?
Bär Du nödvändig skyddsutrustning?
Har Du LAST och forstatt alla hänvisningar?

Befinner sig stickkontakten och förlängningskabeln i ett intakt tillstand?
Använd aldrig defekta ledninger.
Har forlängningskabeln dragits korrekt? Forbind maskinens stickkontakt med forlängningskabeln. Gör)därefter en träng ögla av forlängningskabeln och skjut inenna genom särkringsstaget. Hang dartill upp öglan pa haken.. Nu har man sakerstallt att stickkontakten inte lossnar av sig själv.
Se under arbetets gäng till att frolängningskabeln alltid leder bort fran kedjesågen bakat, utanfor omraret for sagkedjan och saggodset.

Sågrekyl

Vad innebär en sagrekyl? En sagrekyl betyder att den lopande kedjesagen plotsligt slass uppät och tillbaka i riktning mot operatoren.

Detta hander om

• klingans spets (oavsiktligt) berör saggodset aller andra fasta foremål
• sagkedjan ar fastkländ.

Kedjesågen reagerar okontrollerat och Förorsakar ofter allvarliga skador på operatoren.

Genomforgenomsagningar i sidled,pa snedden och langden med okad forsiktigheftersom kloanslaget (16) inte sats in.

Hur kan jag undvika en sagrekyl?

• Starta aldrig en genomsågning med klingans spets. 12
• Såga aldrig med overkanten på klingans spets. 13
  Lagg alltid an kedjesågen sö plant som möjigt. 15
  Börja endast genomsågningen om sågkedjan ar igang.
  Satt aldrig igang maskinen med pasatt sagkedja.
• Arbeta endast med en skarp eller korrekt slipad sagkedja.
• Arbeta aldrig med en lös aller glappende sāgkedja.
• Arbeta endast med en korrekt spänd sāgkedja.
• Hall alltid fast kedjesagen med bada handerna.
• Använd kloanslaget som*havstång.16
• Arbeta aldrig over skulderhöjd.
• Sāga aldrig av flera grenar samtidigt. Se vid avlastning till att ingen annan gren berörs.
• Använd om möjglich en sāgbock vid kapning.
  Huggsnitt fár endast utforas av skolad personal.

Allmänt Förhällningsssätt vid sägning

Arbeta inte på snö, is uller nyskalat trä - glidrisk.
Arbeta inte under otillräckliga ljusforhällanden (t.ex. dimma, regn, snöyra eller skymning). Ni kan daß inte identificera detaljer inom fallområdet - risk for olycksfall.
Sörj für en saker och uppröjd arbetsplats.
Undvik onormal kroppställning. Håll alltid jämnvikten. Arbeta inte med framåtbojd overkropp.

Kör endast kedjesågen om Du stared sakert. Häll kedjesågen nagot till höger om den egna kroppen.
Använd inte kedjesågen till att lyfta eller forflyttaträ.
Se till att træt ær fritt fræmmande foremål (stenar, spik osv.).
Håll alltid fast kedjesågen med bänderna, vänster hand på det främre handtaget (4) och höger hand på det bakre handtaget (17). Säga aldrig med bara en hand.
Setillatttraetintevridersigundersagningen.14
Såga splittrat trä med forsiktighet. Det finns risk for personskador genom träbitar som dras med.
Lät Forst sagkedjan lopa innan den fär kontakt med traet.
- Skär endast saggodset med underkanten. Om man skär med overkanten alstrar detta en rekyl.
Placera kedjesågen sá plant som möjigt.
Använd kloanslaget (16) für fixering av kedjesågen på træt. Använd kloanslaget som hövstäng under sagningen. 16
Placera i afterhand kloanslaget (16) vid sänging av kraftigare grenar eller stammar på en djupare punkt. För afterplaceringen skall Du lossa kloanslaget ur træt samt placera det på nytt djupare. Avlågsna)därvid inte sagen ur skåran.
Låt kedjesågen arbeta medan Du alstrar ett lätt havstängstryck over kloanslaget. Tryck inte med kraftvid sāgning.

Arbeta aldrig med

• sträckta armar
  vid stallen som ar svara att na
• stäende på en stege, en arbeitsställning eller etttrad.

Saga aldrig med kedjesagen over skulderhjoj.
Överbelasta inte kedjesågen. Du uppnár de bösta sagningsresultaten om kedjehastigheten inte sjunker.
Var forsiktig vid slutet av en sagnig. När sagen utträder ur træt forändras viktkraften. Det finns risik För olyckor rörande bade ben och fötter.
Avlagsna kedjesagen ur skaran endast medan sagkedjan loper.
■ Berör aldrig trädstaket aller mark medan sagen löper.
Stäng av kedjesågen mellan snitten om flera snitt skall genomforas.
- Om saggedjan kläms fast i træt skall man omedelbart stänga av maskinen och dra av stickkontakten. Använden kil for att Åter frigöra klingan.
Ta pauser under sängingen sa att den elektriska motorn kan svalna.

Ytterligare hänvisningar vid sagg- ning av stammar

Placera aldrig stammen for sagning pa marken. Stod stammen sa att snittet inte langre ar stangt och sagkedjan inte ar fastklamd. Anvand ett sakert stod (t.ex. en sagbock). Undvik att klingans spets erer sagkedjan beror marken.
■ Inrikta kortare stammar innan de sāgas och klām fast dem.

Undvik att saga sunt trä aller sāgat virke. Kedjesagen ar inte lämpad für sādana arbeten.
Genomfor langssnitt med särskild omsorg eftersom kloanslaget inte används. Du undviker en sagrekyl genom att fora sagen i en flat vinkel.
Stå vid arbeten på en sluttning alltid ovenfor eller vid sidan av stammen respektive av det liggande saggodset. Ge akt på stammar som rullar ned.

Ytterligare hänvisningar vid sāgning av tra under spanning / avlastning

Om grenar, trad eller trä som stär under spanningbefrias frän spanning genom sagning maste man vara ytterst forsiktig. Saggodset kan reagera helt okontrollerat och leda till allvariga persorskador erler till döden.

Sādana arbeten bör endast utforas av skolad fackpersonal.

Gör vid alla arbeten Först alltid på trycksidan ① ett avlastningsnitt och gör därefter att klyvsnitt ② -kedjesågen kan i annat fall klämmas fast eller slå tillbaka.

Trä under spanning på översidan 17

Gör nedifránan ettsnitt uppát (en tredjedel av stammens diameter).
Gör)därefterpá samma stalleuppifrnanett andra snitt vilket delarpá stammen.

Gör uppifrám ett snitt nedàt (en tredjedel av stammens diameter).
Gör)därefterpá samma stallenedifrànett andra snitt vilket delar stammen.

Tjocka stammer och stark spanning 19

Gör nedifrån att snitt uppåt (en tredjedel av stammens diameter).
Gör)därefter med avständ till det Första snittet uppifran.
ett andra snitt vilket delar stammen.

Avlasta 20

Gör en skåra 15 dm frän stammen nedifrän (en tredjedel av stammens diameter).
Gör)därefter ca.8 cm langre utat uppifranett andrasnitt vilket delar stammen.
Saga for att avlagsna det resterande stycket av grenen tatt intill stammen nedifran av en trejdedel.

Gör uppifran att andra snitt vilket avlågsnar det resterande stycket.

Ytterligare hänvisningar om tradfällning

Bär alltid hjälm som skydd mot nedfallandeGREnar.

■ Beakta Klingans langd. Man fär endast fälla trad vars stam diameter ar mindre an klingans langd.
Säkra arbetsområdet innan Du fäller att trad. Se till att det inte befinner sig nagra personer eller djur inom fallområdet (minimiavständ: 3 tradlängder).
Sakerställ att arbetsområdet runt stammen ar fritt frän hinder som utgör en risk for att man snubbar somt att Du har en flyktväg som inte hindras. 21
Se till att Du stared sakert.
Tips:

Bestam tradets fallrikting innan Du börjar fälla det. Ta darvid hänsyn till trädkronans tyngdpunkt, angransande trad, sluttningens riktning, tradets hälsoitillständ samt vindriktingen. Pàenna sida gör Du en fällningsstkára.

Falla ett trad: 22

Rensa arbetsomr极端et vid stammen frän störandeGRENAR, buskage och hinter.
Rengör stammens fot grundligt - sand, stenar och andra främande foremål gör sāgkedjan slö.
Ta hansiyn till tradets halsotillstand - var forsiktig nar det rör sig om stammar med skador eller rottorrt tra (torrt, murkyter dött trä).
Såga en fällningsskåra i stammen som har att djup på 1/3 av tradets diameter. Gör Först det vagrata snittet och därefter som andra snitt att snitt uppifrän i en 45^ s vinkel.
Saga nu pa stammens motsatta sida ett vagratt fällningssnitt. Detta snitt bör pabörjas nagot högre (ca. 4 cm) an fällningsskårans vagrata snitt.
Såga absolutinteigenom stammen.Ca.1/10 av stammens diameter maste forbli stäende.Om trädet börjar att falla for tidigt skall man omedelbart dra ut kediesagen ur snittet och tra da tillbaka eller at sidan.
Driv in en kil i den vagrata fällningssskåran for att fälla tradet.
När tradet böjr falla skall Du ge akt på nedfallande kvistar ellerGRENAR.

Underhäll och rengöring

Innan varje form av underhalls- och rengöringsarbeten

-Sla fran apparaten
- Vänta tills kedjesågen stär helt stilla.
Dra ut natanslutningen

Ytterligare unterhals- aller rengöringsarbeten an de som beskrivs i detta kapitel, fär endast utföras av tillverkaren ell er av firmor som godkännts av/DDne.

Sakerhetsanordninger som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oförutsedda maskin- och persorskador.

Underhäll

Bär handskar für att undvika möjiga skador.

For att garantera att man kan använda kedjesågen under en lang tid och på att tillförlitigt sätt skall Du genomföra foljande underhällsarbeten med regelbundna mellanrum.

Kontrollera att kedjesågen inte har nagra uppenbara fel som

• lös, urhängd aller skadad sagkedja
• lös fastsattning
  slitna eller skadade konstruktsdetaljer

Kontrollera fore användning av kedjesågen alltid att

det inte foreligger nagra forslitningsskador, i synnerhet på kedjan, Klingan erler kadjehjulet.
- alla skydd aller skyddsancordningar ar korrekt monterade och intakta.

Nödvändiga reparationer aller underhällsarbeiten skull genomforas innan man använder kedjesågen.

Slipa sagkedjan

For att slipa sagkedjan kravs en del fackkunskaper. Lat efterslipa sagkedjan i fackhandeln.

Ni kan emellertid ochså själv slipa sagkedjan med.Var kedjeslip-apparat KSG 220 (Article-Nr.: 302360).

Endast med en skarp och ren sagkedja kann du arbeta sakert och bra.

Byta sagkedja och klinga

Sågkedja och klinga ar utsatta for en stor forslitting. Byt genast ut sågkedja och klinga om en korrekt Funktion inte langre ar garanterad.

Placera kedjesågen med motorn visande nedat på en plan yta.
Avlagsna skyddet (10) genom att lossa fästskruven (11).

Vrid kedjespäännaren (22) motsols För att lossa saggkedjan nagot. 3
Ta av klingan med sagkedjan.
Rengör styrspåret grundligt om endast sāgkedjan byts ut.
Se vid monteringen till att kedjelänkarna ar korrekt placerade i gejdslitsen samt vid kedjehjulet (13).
Drehen Sie den Kettenspanner (22) im Uhrzeigersinn bis die Sägekette gespannt ist.
Placera Åter skyddet (10) på sin plats.
Spänn sāgkedjan som beskrivs i avsnitt "Spännasagkedjan".

Kedjehjul

Förlitningen av kedjehjulet (13) ar speicielt stark. Kontrollera regelbundet kedjehjulets kuggar sa att de inte ar slitna eller skadade.

Ett slitet eller skadat kedjehjul minskar sagkedjans livslängd och bördäfor genast bytas ut av kundservice.

Kontroll av oljeautomatiken

Du kontROLLERar den automatiska kedjesmörjningens Funktion genom att satta igang kedjesagenamt halla den vid marken med spetsen riktad mot en kartong erler att papper.

Berör inte marken med kedjan. lakta ettsakerhetsavstand på 20 cm.

Om det vid kontrollen uppträder att växande oljespar fungerar oljeautomatiken correkt.

Om det trots en full tank inte uppträder nagot oljespar

skall Du rengöra oljeflódeskanalen (14) somt det översta kedjespannborrhålet (15). 23
Om detta inte har framgang varVINlig vand Dig till kundservice.

Rengöring

Rengör kedjesågen noggrant after varje användning på att en korrekt Funktion upprätthålls..

Rengör kapan med en mjuk borste eller en torr trasa.
Vatten, Lösningsmedel och poleringsmedel fär ej användas.
Se till att ventilationsslitsarna for motorkylningen ar fria (risk for overhetting).
Demontera skyddet, klingan och kedjan after langre användning (1 - 3 timmar) samt rengör dem med en borste. 24
Placera kedjan, om den ar starkt nedsmutsad aller overdragen med káda, under nagra timmar i ett kārl med kedjerengöringsmedel. Skölj därefter av kedjan med rent vatten.
Rengör kedjehjulet och klingfästet från all vidhäftandesmuts med en borste.
Rengör oljeflödeskanalen med en ren trasa.

Transport

For varje transport sknatakontaktendras ut.

Transportera sagen endast med päsatt kedjeskydd.

Lagring

Förvara oanvända aggregat på ett torrt, stängt stälteutanfor barns räckvidd.
- Observera följande fore lagring under en langre period, for att forlänga sagens livstid och for att garantera att reglagen inte kärvar.

Utför en grundlig rengöring.
Avlagsna oljan ur oljetanken

Tips:

En del kedjeoljor har en benägenhet att after en langre tid fā en skorpa. Därfor bör man spolaigenom oljesystemet med ett kedjesågren-göringsmedel innan man lagrar maskinen under en langre tid. Fyll pa rengöringsmedlet till halften (ca. 50 ml) i oljetanken. Koppla till kedjesågen utan monterad klinga och kadja tills allt rengöringsmedel har utträtt ur kedjesågens oljeöppning.

Placera sāgkedjan i ett oljebad under en kort tid och slā därefter in den i ett oljat papper.

Möj Liga fel

Innan varje störningsavhjalpning

• Slá fran apparaten
• Vanta tills kedjesågen stär helt stilla.
  Dra ut natanslutningen

Efter varje storningsavhjalpning skall alla sakerhetsanordninger ater sattas i drift och kontrolleras.

Fel	Möjlig orsak	Åtgård
Kedjesågen startar inte after tillkoppling	➢Kedjebroms➢Ingen ström➢Förlängningskabeln skadad➢Nätkontakt, motor eller strömbrytablet.	➢Lossa kedjebromsen➢Kontrllerera strömförsörjningen, vaggkontakten och säkringen➢Kontrllerera förlängningskabeln; byt genast ut en defekt kabel➢Låt en behörig elfackman kontrollera, reparera eller byta originalreservdeler
Kedjesågen arbetar med avbrott	➢Extern glappkontakt➢Intern glappkontakt➢Till- / Fränströmbrytaren defect	➢Var vänlig vänd Er till kundservice.
Kedjesågen knycker, vibrerar eller sägar inte korrekt	➢Kedjan är slö➢Kedjan är sliten➢Kedjespenning➢Kedjan är inte korrekt monterad (kuggarna visar i fel riktning)	➢Låt efterslipa kedjan eller byt ut den➢Byt ut kedjan➢Kontrllerera kedjespenningen och ställ in den➢Montera kedjan på nytt
Kedjesågen arbetar inte med full effekt	➢Förlängningskabeln är für länger eller diametern är für liters➢Vaggkontakten befinner sig für länger frän huvudanslutningen	➢Använd en förlängningskabel med tillräcklig diameter➢Använd en vaggkontakt som befinner sig närmare arbetsområdet
Sågkedjan blir het	➢Ingen olja i tanken➢Oljeflödeskanalen tillätäpt➢Kedjespenning För hög➢Kedja slö	➢Fyll på olja➢Rengör oljeflödeskanalen➢Ställ in kedjespenningen➢Låt efterslipa kedjan eller byt ut den
Ingen sögkedjesmörjning	➢Ingen olja i tanken➢Oljeflödeskanalen tillätäpt	➢Fyll på olja➢Rengör oljeflödeskanalen

Tekniska data

Typ	KS 2001/40	KS 2201/40
Motoreffekt P1	2000 W	2200 W
Nätspänning		230 V~
Nätfrekvens		50 Hz
Tomgångsvarvital n0		7600 min-1
Nätsäkring		16 A trög
Klingans langd		400 mm
Sågkedjans hastighet		13,5 m/s
Oljetankvolym max.		150 ml
Skyddsklass		II / [2]
Kedjebromsens bromstid		0,1 sek.
Vigt		ca. 5,9 kg
Uppmätt bullernivå LwA	104 dB (A) (uppmätt enligt direktiv 2000/14/EG)
Garanterad bullernivå LwA	105 dB (A) (uppmätt enligt direktiv 2000/14/EG)
Ljudnivå LPA (uppmätt enligt direktiv 2000/14/EG)		94,3 dB (A)
Hand-arm-vibration framme enligt EN 1033/DIN 45675		avhw = < 3,39 m/s2
Hand-arm-vibration bak enligt EN 1033/DIN 45675		avhw = < 3,69 m/s2

Garantie

Var vänlig beakta bifogade garantivillkor.

Beskrivning / Reservdelar

Pos.	Beställnings-number	Beteckning
1	362645	Klinga
2	362992	Sågkedja
3	362623	Kedjebromsutlösare
4	362624	Främre handtag
5		Tillkopplingsspärr
6		Till/Frånkapp
7		Ventilationsslits motor
8		Maskinledning med stickkontakt
9	362610	Oljetanklås
10	362625	Skydd
11		Fästskruv
12		Kedjespenning

Pos.	Beställnings-number	Beteckning
13	362923	Kedjehjul
14		Oljeflödeskanal
15		Övre kedjespäännborrhål
16	362626	Kloanslag
17		Bakre handtag
18	362921	Kedjeskydd
19	362622	Säkerhetskistermärke
20	362627	Kolborstsalt (utan bild)
21	362928	Sågkedjeolja 100 ml
22		(utan bild)
	400144	Sågkedjeolja 1 l (utan bild)

Obsah
