BRUGSANVISNING KS 2201 ATIKA

Brugsanvisning - Sikkerhedshenvisninger - Reservdeler

Moottorisaha

Brugsanvisning - Sikkerhedshenvisninger - Reservdeler

Lancfuresz

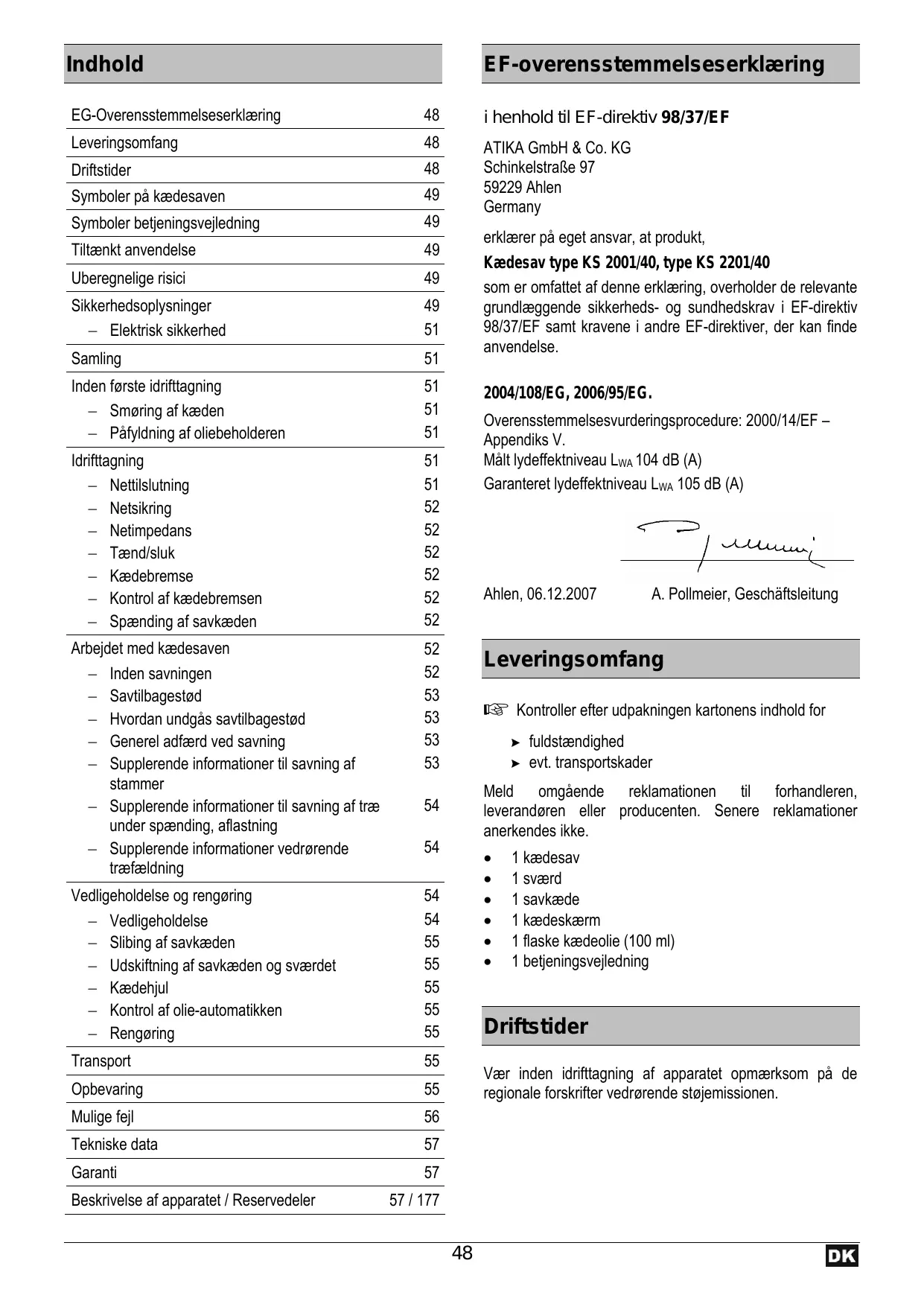

Symboler på kædesaven 49

Symboler betjeningsvejledning 49

Tiltaenknt anvendelse 49

Sikkerhedsoplysninger 49

Elektrisk sikkerhed 51

Samling 51

Smoring af kæden 51
- Pafyldning af oliebeholderen 51

Idrifttagning 51

• Nettilslutning 51
• Netsikring 52
  -Netimpedans 52
  -Taend/sluk 52
• Kaedebremse 52
• Kontrol af kaedebremsen 52
  Spanding af savkaeden 52

Arbejdet med kædesaven 52

• Inden savningen 52
• Savtilbagestød 53
  — Hvordan undgås savtilbagestød 53
  -Generel adfaerd ved savning 53
• Supplerende informationer til savning af stammer 53
• Supplerende informationer til savning af træ 54 under spænding, aflastning
• Supplerende informationer vedrørende 54
  traefaelnding

Vedligeholdelse 54
— Sibling af savkaeden 55
- Udskiftning af savkaeden og sværdet 55
- Kaedehjul 55
- Kontrol af olie-automatikken 55
- Rengoring 55

Transport 55

Opbevaring 55

Mulige fejl 56

Tekniske data 57

Garanti 57

Beskrivelse af apparatet / Reservedeler 57/177

EF-overensstemmelseserklaering

i henhold til EF-direktiv 98/37/EF

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

erklær pæ eget ansvar, at produit,

Kædesav type KS 2001/40, type KS 2201/40

som er omfattet afijke erklæring, overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan &, anvendelse.

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

1kaedesav
1svaerd
1 savkaede
1 kædeskaerm
1 flaske kaedeolie (100 ml)
1 betjeningsvejledning

Driftstider

Vær inden idrifttagning af apparatet opmaerksom på de regionale forskritter vedrørende støjemissionen.

Symboler på kædesaven

Før igangsætning skal brugsanvising og sikkerhedshenvisningerne læses og iagttages.

Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slas fra og netstikket trækkes ud.

Traek straks netstikket, hvis el-ledningen beskadiges aller skares over.

Brug arbejdshandsker.

Må ikke udsættes for regn. Skal beskyttes mod fugt.

maks. skærelænge de 400 mm

Symboler betjeningsvejledning

Δ	Truende fare eller farlig situation. Tilsidesættelse afppe anvisninger kan medføre tilskadekomst eller materielle skader.
Ø	Vigtige henvisninger til korrekt handtering. Tilsidesættelse afppe anvisninger kan medføre forstyrrelser.
Ø	Henvisninger til brugeren. Disse henvisninger hjælper med at udnytte alle Funktioner optimalt.
Ø	Montering, betjening og vedligeholdelse. Her forklaresøjagtigt, hvad der skal gores.

Tiltænkt anvendelse

• savning af stammer, grene, træstolper, brædder osv. og kan anwendes til at skære på lungs eller tværs.
• træfaeldning.

Kædesaven er uegnet til savning i byggematerialer og kunststoffer.
Kaedesaven er kun egnet til privat brug i private haver.
Kæsesaven er uegnet til skovbrug (fældning og afgrening i skoven). Pga. kabelforbindelsen er den nødvendige sikkerhed for brugeren her ikke garanteret.

■ Til den tiltænkte anvendelse hører øgså opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt after-kommelse af sikkerhedsanvisningerne i vejledningen.
- Enhver derudover gående brug gælder som ikke at nære beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

Uberegnelige risici

Selmov saven anwendes til det tiltænkte formal og alle gældende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, nr "Sikkerheds-anvisninger" og "Tiltaenknt anvendelse" somt delve brugervejledningen fofges og overholds.

Hensyntagen og forsigtighed reducerer risikoen for personog materielle skader.

Fare for tilbagestød nr sværdspiden rammer et fast genstand
Fare for kvæstelser af fingre og hænder ved berøring af værktøjet (savkæden)
Fare for kvaestelser pga. udslynget materiaile.
■ Elektrisk stod.
- Fare på grund af strøm ved brug af ukorrekte etil-slutningskabler.
■ Berøring af spændingsførende dele ved abnede elektriske componententer.
Horeskader ved laengere varende arbejde.uden horeværn.
■ Brandfare.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedsvejledning

Overhold nedenstående vegledning for at beskytte dig selv og andre mod mulige kvæstelser.

Opbevar donne sikkerhedsvejledning (betjeningsvejledning) altid sammen med kædesaven.
Kædesaven mA kun anvendes af personer med tilstrækkelig erfaring.
Videregiv eller udlan kædesaven kun til personer,
der er fortrolige med kedesaver og deres handtering. Udlever altid betjeningsvejledningen sammen med saven.
Reparationer på apparatet mx kun foretages af producenten ell er en af ham autoriseret virksomhed.

Første bruger

Den person, der arbejder med kædesaven for første gang skal af en erfaren bruger undervises i praksis i brugen af kædesaven og det personlige beskyttelsessudstyr. Førstegangsbrugere bør først Øvesig ved at save rundt træ på en savbuk eller et stel.

Vær opmærksom. Vær opmærksom på hvad De har med at gore. Vær fornuftigt ved arbejdet. Anvend apparatet ikke, Near De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medfrole alvorlige læsioner.
Gör Dem Kendt med apparatet För brug ved hjælp af betjeningsvejledningen.
■ Anvend apparatet ikke til formal, som det ikke er beregnet til (se " Tiltænkt anvendelse").
- Undgå unormale kropsholdninger. Sørg for sikkert fodfæste og hold—hele tiden balancen.
Anvend egnet arbejdstj:

• intet Iostsiddende toj eller smykker (de kan gribes af bevagelige dele)
  skridsikkert skotj (Sikkerhedssko)
• et harnet til langt hare

■ Anvend personligt beskyttelsesudstyr:

Horevaern
-beskyttesesbriller ell ansigtsvarn
- handsker
- godkendt hjelm i situationer, hvor der kan forekomme hovedlæsioner (f. eks. ved fældning og aflastning af træer.

Vi anbefaler at bare benbeskyttere.

Hold arbejdsområdet i ordin! Uorden kan resultere i ulykker.
Vær opmaerkso ma pavirkninger udefra:

Udsaatikkekaedesavenforregn.
- Anvend ikke kædesaven i fugtige eller våde omgivelser
- Udskyd arbejdet ved ugunstige vejrforhold (regn, sne, is, vind) - get fare for ulykker!
Sorg for god belysning.
- Anvend/DDke kadesaven i naeheden af brændbare væsker eller gasser.

Lad saven aldrig varee.uden tilsyn.
Under pauser skal saven lægges fra, säledes ingen personerkommen i fare. Sørg for at kædesaven/DD ke kan tages i brug af uvedkommenende.
Personer under 18 ar mä ikke arbejde med bändsaven.
Hold andre personer borte.
■ Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele.
■ Brugeren er i arbejdssområdet ansvarlig over for tredjemand.
Hold born pa afstand.
Lad ikke andre personer,—især børn,kommen ikontakt med værktoget eller kablet.

Hold dem borte fra arbejdsomradet.

Beskyt dig selv mod elektrisk stød. Undgår berøring af jorde dele (f. eks. rør, varmeapparater, komfurer, koleskabe etc.)

■ Anvend ingen savkaeder med revner aller kæder der har ændret formen.
■ Anvend kun korrekt slebne savkæder, da slove savkæder ikke kun øger faren for tilbageslag, men øgså belaster motoren.
Start forst med at save nár savkæden er på fuld omdrejning.
När kædesaven tændes, skal den støttes og holdes sikkert. Kæde og sværskal vare fri.
- Overbelast ikke saven! Du arbejder bedre ogmere sikkert i det angivne effektområde.
Saven mä kun anvendes med komplet og korrekt monterede beskyttelsenasonordninger og intet på saven mäændres, som kan påvirke sikkerheden.
Apparatet aller dele af apparatet ma icke aendres.
- Apparatet må ikke oversprøjtes med vand. (farekilde elektrisk stød).
- Opbevar apparatet et sikkert sted. Ubenytte de apparater skal opbevares i et tørt, lukket o børnesikret rum.
Sluk for saven og tag netstikket ud af stikkontakten ved:

• kædesaven er kommet i berøring med jord, sten,
  som aller andre fremmedlegemer.
  kontroller straks kæde og sværd
• reparationsarbejde
• vedligeholdelses- og rengøringsarbejde
• afhjaelpning af fejl
• tilslutningsledninger er skåret over
• det kontrolleres om til Slutningsledninger er filtret zusammen ihrer beskadiget
• saven transporteres
  kaeden efterspaendes
  kaeden udskiftes
• maskinen afterlades (også ved kortvarige afbrydelser

Plej din kædesav omhyggeligt:

• Hold værktøjerne skarpe og rene for at kunne arbejde bedre ogmere sikkert.
  Overhold vedligeholdsforskrifterne og henvisninger til smøring og udskiftning af værktøjet.

• Hold händgrebene tört og frit fra harpiks, olie og fedt.

• Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nje med henblick på korrekt og formålstjenlig Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtige dele skal��'re rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af saven.
• Beskadigede beskyttelsensanordninger og deleskal repareres ordentigt af et autoriseret vorkstedeller udskiftes, safremt intet andet er angivet ibrugervejledningen.
• Beskadigede aller ulaeselige sikkerhedsmærkater skal udskiftes.

Elektrisk sikkerhed

Udforelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tradværsnit på minded
1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m
Lange og tynde til Slutningsledninger medforer et spændingsfald Motoren'nar ikke den maksimale ydelse, apparatets Funktion reduceres.
Stik og samledaser på tilstunningsledninger skal vare af gummi, blodt PVC erler andet termoplastisk materiale af den samme mekaniske styrke erler vare overtrukket med dette materiale.
Stikforbindelsen på tilstunningsledningen skal vare stænkbeskyttet.
Ved montering af en tilslutningsledning sorg for at donne ikke er i vejen,kommen i klem, bjoes og at stik forbindelsen ikke bliver vad.
■ Anvend/DDke kablet til andre formal end det tiltaenkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DDke kablet til at trække stikket ud af stikkontakten.
■ Rul kablet fuldstændigt ud, nár der anvendes en kabeltromle.
■ Kontroller regelmæssigt forlængerkabler og udskift dem, hvis de er beskadigede.
■ Anvend ingen defekte tilslutningsledninger.
■ Anvend udendørs kun forlængerkabler, der er godkende hertil og markeret på tilsvarende*Måde.
■ Anvend ingen provisoriske eltilslutninger.
Beskyttelsenanordninger mä aldrig kortsluttes ell sættes ud af drift.
Tilslut apparatuset via et fejIstrmsrelae (30 mA).

Eltilsuttingen eller reparationer på savens elektriske dele skal udføres af en autoriseret elektriker erler af en af vore kundeserviceafdelinger. De lokale forskritter - især hvad beskyttelsefas-anstaltninger angår - skal overholds.

Reparationer på andre af savens dele skal udføres af producenten eller en af hans kundeserviceafdelinger.

Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Samling

Tilslut først kædesaven til el-nettet after den er samlet helt.

Fare for kvæstelser!
Bær beskyttelseshandsker under montagen.

Læg kædesaven med motoren pegende nedad på en glat overflade.
Fjern afskaermning (10) ved at Iosne fikserskruen (11). 1

Læg savkæderne ind i den føringslids der løber rundt om sværdet. Sørg for kædeleddenes korrekte løberetning. 2
Laegsvaerdetpaa.3
Sorg ved montagen for at kædeleddene er korrekt placeret i føringsslidsen og ved kædehjulet (13). Er det svært at lægge savkæden rundt om kædehjulet? Drej kædespænderen (22) mod uret indtil kæden nemt kan lægges omkring kædehjulet. Drej kædespænderen (22) med uret, indtil savkæden er spændt stramt.
Monter afskermningen (10) igen.
Spænd savkaeden som vist i afsnit "Spænding af savklaeden".

Inden Forste idrifttagning

Smoring af kæden

Der er/DDpafyldt savkædeolie ved levering af kædesaven.

Brug uden savkædeolie medfører beskadigelse af kædesaven.

Kædens levetid og ydelse afhænger af den optimale smøring. Under driften smores kædesaven automatisk med olie via oliekanalen.

Päfyldning af oliebeholderen: 5

Saet kaeden pa et egnet underlag.
Abn olietankdakslet (9).
Pafyld olietanken med biologisk nedbrydeligt kedesavolie (ca. 100 ml). Pafyldnings niveauet kan aflaes i ruden (17). Anvend en tragt til nemmere pafyldning.

Sørg under pafyldning for at der ikke kommt snavs ind i olietanken.

Skru olietankdaekslet paigen.

Tryk ved Forste pafyldning erer after pafyldning afel, melt tom olietank ca. 10x pa Primeren for at pumpen in ind i kredslobet.

Anvend aldrig genanvendt olie aller gammad olie. Ved brug af olie, der ikke er godkendt til kædesave, bortfalder garantien.

Idrifttagning

(1) Nettilslutning

• Sammenlign den på savens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut saven til en tilsvarende og korrekt jord forbundet stikkontakt.
  (1) Anvend sikkerhedskontakt, netspænding 230 V med fejstrømsbeskyttelseskontakt (FI-kontakt 30 mA).
  ■ Anvend forlangerledninger med tilstrækkeligt tværshit.

Netsikring 16 A forsinket

Tænd/sluk

Anvend ikke et apparat nár

der kan ikke taendes aller slukkes pa enkontakt.
- kæde- og motorbremsen ikke arbejder korrekt.

Beskadigede kontakter skal straks repareres aller udskiftes af kundeservice.

När kædesaven tændes, skal den støttes og holdes sikkert.
Kæde og sværd skal ∀e frie.

Taend 6

Tryk startspærre (5) og hold den nede. Tryk derefter pa tænd-/sluk-knappen (6). Slip startspærren ingen.

Sluk

Slip taend-/slukknappen.

Kædebremse

Kædebremsen er en beskyttelsese mekanisme der ved tilbagestød af kædesaven udloses via den forreste handskærm aller after atænd-/slukknappen er udlost. Savkæden stopper straks (< 0,1 sekunder).

Kontrol af kædebremsen

Kontroller kædebremsens Funktion fra tid til,anden.
Bring kædebremse-udløseren (3) i pos. 2 og start kædesaven. Pos. 2 = kædebremse aktiv savkæden starter ikke
Bring kædebremse-udløseren (3) i pos. 1 og start kædesaven. Pos. 1 = kædebremse løsnet savkæden starter

Spænding af savkæden

• Træk nettikket inden indstilling eller kontrol af savkaedespaendingen
• Bær arbejdshandsker for at undgå kvæstelser.

Kontroller savkaedespendingen inden

arbejdets start
after de feste snit
under savningen jævnligt hver 10 minut.

Kun med en korrekt strammet savkæde og en tilstrækkelig smøring har du indflydelse på savens levetid.

Vær opmærksom på følgende:

en ny savkæde skal afterspændes oftere indtil den har fæt den endelige længde.
Ved opvarmning af kæden til driftstemperatur bliver den længere og skal afterstrammes.

After savarbejdets aflsutting lnses savkaden ingen, fordier ellers vil opsta for hje spendinger i savkaden under nedkølingen.

vibrerer kæden ellerkommen den ud af føringen, skal der straks efterspændes.

Spending af savkaeden:

1. Laeg kædesaven med motoren nedad på en plan flade.
2. Løsn fikserskruen (11) 1-2 omdrejninger mod uret.
3. Drej kædespænderingen (12) trinvist med uret indtil den korrekte kædespænding er opnæt. Knasteffekten forhindrer at kædespændingen løns.

① Fikserskruen (11) drejer med,evt. skal den Iønses under strammeprocessen.

1. Savkaeden er spændt korrekt hvis den kan løftes ca. 3 - 4 mm i midten af sværdet. 10
2. Drej kædespænderingen (12) mod uret, nr savkæden er spændt for meget.
3. Drej fikserskruen indigen med händen.
4. Kontroller om kædeledene ligger korrekt i sværdets føringslids.

Arbejdet med kædesaven

Inden savningen

Folgende kontROLLER skal gennemfores inden idrifttagning og jævnligt under savningen:

Er kædsesaven fuldstændigt og korrekt monteret?
Befinder kædesaven sig i god og sikker tilstand?
Er olietanken fyldt? Kontroller olieniveaulet jævnligt i ruden (17). Pafyld straks olien,ningar olieniveaulet viser „MIN“, säledes at savkæden ikke kører tør.
Er savkæden spændt korrekt?
Vær opmaerk som på punkterne i afsnit „Spænding af savkæden".
Er savkæden slebet korrekt? Nur mit einer geschäften Sägekette arbeiten sie gut und sicher.
Er kædebremsen løsnet og arbejder den fejlfrit? Kædebremse-udløseren (3) skal stå i position 1. Vær opmærksom på punkterne i afsnit „Kontrol af kædebremsen".
Er handgrebet rent og tort - frit fra olie og hariks?
Er arbejdstedet frit for snublefarer?
Bærer du det nødvendige sikkerhedsudstyr?
Har du læst og forstæt alle vegjledninger?
Er netstikket og forlængerledningen i god tilstand? anvend ingen defekte ledninger
Er forlaengerledningen udlagt korrekt? 11

Forbind apparatestikket med forlangerledningen. Bind forlangerledningen til en stram lokke og skub den gennem sikringen. Hægt lokken ind i krogen. Stikforbindelsen er nu sikret mod utilsigtet adskillelse.

Sorg under arbejdet for at forlangerledningen altid fores bagud væk fra kædesaven, ud fra området omkring savkæden og savmaterialiet.

Savtilbagestød

Hvad er savtilbagestød? Savtilbagestød er den pludselige bevægelse op og tilbage af den kørende kædesav i retning af brugeren.

Dette sker, hvis

svardspidsen (utilsigtet) rammer savmaterialiet aller andre feste genstande.
- nár savkaeden sidder i klem.

Kædesaven reagerer ukontrolleret og forårsager ofte svære kvæstelser hos brugeren.

Vær særlig forsigtig ved sidesnit, skra- og langssnit, fordi kloanslaget (16) ikke er sat på.

Hvordan kan jeg undgå savtilbagestød?

• Start aldrig savningen med sværdspidsen. 12
• Sav aldrig med sværdspidsens overkant. 13
• Sæt kædesaven altid sá fladt som muligt på træet. 15
• Start savningen kun med korende savkaede.
  Tænd aldrig maskinen när savkaden er sat på træet.
  Arbejd kun med skarp aller korrekt slebet savkaede.
  Arbejd aldrig med Ios eller slidt savkaede.
  Arbejd kun med korrekt strammet savkaede.
• Hold kædesaven altid i fast grep med begge hænder.
• Anvend kloanslaget som arm. 16
  Arbejd aldrig over skulderhjde.
• Sav aldrig flere grene ad gangen. Ved Iøsning vær omærksom på at ingen,anden gren berøres.
  Ved afkortning anvend helst savbuk.
  Stiksnit mä kun udfores af øvede personer.

Generel adfærd ved savning

Arbejd ikke sne, is ullnigt afbarket træ - gldefare.
Arbejd违法犯罪 under utilstrækkelige belysningsforhold (f. ek. tage, regn, snevejr ell i skumringen) I sa fald kan du ikke se detaljer i faldområdet - fare for ulykker.
Sorg for en sikker og rydelig arbejdsplads.
- Undgå unnormal korpsholdning Hold altid ligevægt. Arbejd ikke med forudbøjet overkrop.
■ Anvend kædesaven kun på et sikkert ståsted. Hold kædesaven let til højre fra din egen krop.
■ Anvend ikke kædesaven til løft eller flytning af træ.
Sorg for at taeet er uden fremmedlegemer (sten, sOm osv.)

Hold kædesaven altid med begge hænder, venstre händ ved forreste händgreb og højre händ ved bageste händgreb (17). Sav aldrig kun med en händ. 14
Sorg for at treet ikke drejer sig under savningen.
- Sav forsigtigt i splintret trea. Der er fare for kvaestelser pga. afrevne traesplinter.
Lad savkaeden først kore inden den fär kontakt med træet.
- Skær kun med underkanten. Skæring med overkanten medfører savtilbagestød.
Saatkaedesavenpasa fladt sommuligt.
■ Benyt kloanslaget (16) til fiksering af kædesaven på træet. Anvend kloanslaget som arm under savningen. 16
■ Efterpositioner kloanslaget (16) til et lavere punkt ved savning af tykkere grene ell er stammer. Til efterpositionering Iøsn kloanslaget fra træet og sæt den påigion et lavere sted. Fjern ikke saven fra snittet.
Lad kædesaven arbejde ved at udøve let tryk via kloanslaget. Tryk aldrig med fuld kraft under savningen.
Arbejd aldrig

medudstraktearme
- pá svaert tilgengelige steder
- stäende på en stige, et stillads aller et træ

Sav aldrig med kædesaven over skulderhøjde.

■ Overbelast jakke kædesaven. Du fär de bedste saveresultater, hvis kædehastigheden ikke går ned.
Vær forsigtig ved afslutning af et savsnit. Sø snart saven forlader træet, ændres vægtkraften. Der opstør kvæstelsesefare for hænder og fddder.
Fjern kædesaven kun fra snittet med savkæden kørende.
■ Bear aldrig tradhegn aller jorden med en korende sav.
Sluk for kædesaven mellem snittene hvis der skal udføres flere snit.
■ Blokerer saven i traet, sluk straks for apparatet og træk netstikket. Brug en kilr for at fsa vardet fri.
Hold pauser under savningen sa el-motoren kan kolened.

Supplerende informationer til savning af stammer.

Læg stammen aldrig på jorden for at save i den. Støt stammen således at snittet ikke lukker sig og blokerer savern. Anvend en sikker holder (f. eks savbuk). Undgå jordkontakt med sværdspidsen eller savkæden.
Ret kortere stammer op inden savningen og sæt dem i klem.
Undgå at save tynde grene og opskåret tømmer. Kædesaven er ikke egnet til dette arbejde.
Vær særlig omhyggeligt ved langssnit, da kloanslaget ikke anvendes. Du undgår savtilbagestød ved at före saveri en flad vinkel.
Stå ved arbejder på en skräning altid ved sider af uller oven over stammen eller det liggende savmaterialie. Vær opmærksom på rullende stammer.

Supplerende informationer til savning af træ under spænding/ aflastning

Aflastes grene, træet aller træ, som står under spænding, fra这部分 spænding, kræves derr yderste agtpågivenhed. Savmaterialiet kan reagere helt ukontrolleret og medføre alvorlige kvæstelser eller ød.

Disse arbejder bør kun udfores af ovet fagpersonale.

Sæt ved alle arbejder altid først aflastningsnittet påtryksiden 1 og skær derefter over 2 - ellers kan kædesaven blokeres og slå tilbage.

Træ på oversiden under spænding 17

Sæt et snit (en tredjedel på stammens diameter) opad.
Saat derefter samme sted oppefra et andet snit, der skærer stammen over.

Træet på undersiden under spænding 18

Sæt et snit (en tredjedel på stammens diameter) niedad.
Saat derefter samme sted nedefra et andet snit, der skærer stammen over.

Sæt et snit (en tredjedel på stammens diameter) opad.
Sæt derefter med afstand til对不起 et andet snit, der skærer stammen over.

Afgrening 20

Saat et snit nedefra, 15 cm fra stammen (en tredjedel af stammens diameter).
Saat derefter ca. 8 cm udad oppefra et andet snit, der gennemskærer grenen.
For at fjerne resten skær grenen en trejdedel igennem tæt ved stammen.
Sæt det andet snit oppefra, der fjerner reststykket.

Supplerende informationer vedrørende træfældning

Bae altid hjelm for at beskytte dig mod nedfaldende grene.

Vær opmaerk som pa sværdets længde. Den mA kun fældes træer, hvis stammediameter er mindre end sværdlaengden.

Sikr arbejdsområde inden fædlning. Sørg for at der ikke opholder sig personer eller dyr i faldeområdet (mindsteafstand to trælængder.
Sorg for at arbejdsomradyet rundt om stammen er frit og og du har en forhindringsfri flugtvej til rådighed. 21
Sorg for sikkert stated.
Tip:

Fastlag faldernetning inden feldning af træet. Tag her hensyn til kronens tyngdepunkt, nabotræer, hangretning og traëets sundhedstilstand samt vindretning. Pá denne side skæres der en fældekærv.

Faeldning af taeet 22

Rens arbejdsområdet på stammen for forstyrende grene, buskads og forbinderger.
Rens stammens fod grundigt - grus, sten og fremmedlegemer slover savkæden.
Tag hensyn til traets sundhedstilstand - vær forsigtig ved stammer med skader eller dødtd ved (tørt, ødtd træ).
Sav en fældekærv pa ca. 1/3 af træets diameter ind i stammen. Sæt ørst et vandret snit og derefter et snit oppefra pa 45^ .
Sav sà på stammens modsatte side et vandret fældesnit. Dette snit skal sættes lidt højere (ca. 4 cm) end det vandrette snit på fældekærven.
Sav aldrig stammen igennem. Der skal forblive ca. 1/10 pa stammediameter. Hvis taeet begynder at falde for tidigt, trek straks saver ud af snittet ell er g'til sider.
Driv en kilé ind i det vandrette fældesnit for at vælte traæt.
Når tæet begynder at falde, vær opmaerksom pa nedfaldende grene.

frakobl.apparatet
- vent til kædesaven stär helt stille
- træk netstikket

Videregående vedligeholdelses- og rengøringsopgave end dem, der er beskrevet her, på kun udføres af producenten elle af firmær der er autoriseret af ham.

Sikkerhedsudstyr, der er fjernet til vedligeholdelse og rengring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medfrole uforudsete skader og kvæstelser.

Vedligeholdelse

Bae arbejdshandsker for at undgå mulige kvæstelser.

For at sikre en langvarig og pålidelig brug af kæsesaven, skal følgende vedligeholdsopgaver udføres med jævnemellemrum.

Kontroller kædesaven med henblick på synlige fejl som

• Ios, udhægtet aller beskadiget savkæde
• Iøs fiksering
  slidte ellersbekadigede elementer

Kontroller kædesaven after hver brug med henblick på:

slid, især på kæde,sværd og kædehjul
- korrekt monterede afskærmninger og beskytteses-anordninger.

Nodvendige reparationer og vedligeholdsopgaver skal udfores inden brug af kædesaven.

Slibning af savkaeden

Slibning af savkæder kræver fagkundskab. Lad savkæden efterslibes af et fagværksted.

Savkæden kan også sliding med vores kædeslibeapprat KSG 220 (artikel-Nr.: 302360) selbst schärfen.

Kun med en skarp og ren savkæde kan du arbejde godt og sikkert.

Udskiftning af savkæde og sværd

Savkaede og sværd er udsat for stærkt slid. Uskift savkaede og sværd straks nr den fejflrie Funktion ikke længere kan garanteres.

Laeg kædesaven med motoren nedad på en plan flade.
Fjern afskaermnng (10) ved at Iosne fikserskruen (11). 1
Drej kædespaenderingen (22) mod uret, for at Iøsne kæden lidd. 3
Tagsvaerdetmedsavkaedenaf.
Rens føringssliden omhyggeligt, narr kun savkæden er udskiftet.
Sorg ved montagen for at kædeleddene er korrekt placeret i føringsslidsen og ved kædehjulet (13).
Drej kædespænderen (22) med uret, indtil savkæden er spændt stramt.
Monter afskarmningen (10) igen.
Spænd savkaeden som vist i afsnit "Spænding af savklaeden".

Kædehjul

Kædehjulets (13) belastning er særlig stort. Kontroller kædehjulets tænder jegnligt med henblick på slid eller beskadigelser.

Et slidt aller beskadiget kædehjul forkorter savkædens levetid og bør derfor straks udskiftes af kundeservice.

Kontrol af olieautomatik

Du kontROLLERer Funktionen på den automatiske kædesmøring ved at tænde for kædesaven og holde den med spidsen over et stykke karton eller papir på gulvet.

Berør ikke gulvet med kæden. Overhold en sikkerhedsafstand på 20 cm.

Viser der sig et tiltagende oliespor, arbejder oleiautomatikken fejlfrit

Der der intet oliespor til trods for en fuld oliebeholder

rensoliekanalen (14)ogden overste kedespændeboring(15).23
Hjælper det ikke, kontakt kundeservice.

Rengøring

Rengør kædesaven omhyggeligt after hver brug for at opretholde en fejlfri Funktion.

Rens huset med en blod børste ell er en tør klud.
Vand, oplosningsmidler eller polish@må ikke anvendes.
Sorg for at luftslidserne for motorkoling er frie (fare for overophedning).
Afmonter afdækning,svaerd og kæde after længere brug (1-3 timer) ogrens dem med en børste.24
Væd stærk tilsmudsning, f. eks. med harpiks, læg kæden nogle timer i en beholder med kæderens. Skyl derefter kæden af med rent vand.
Fjern alle forureninger fra kædehjul og sværdfiksering med en børte.
Rengor oliekanalen med en ren klud.

Transport

Før haver transport skal netstikket tages ud.

Transporter saven kun med påsat kædeskærm.

Opbevaring

Opbevar ikke anvendte apparater på et短时间内, aflåst sted.uden for børns rækkevidde.
Vær opmaerkoms på følgende for laengere opbevaring for at forlauge savens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
Fjern olie fra olietanken Tip:

Nogle kædeolier danner aflejringer after længere tid. Derfor bør oliesystemet gennemskylles med kædesavrenser inden kæden gemmes for længere tid. Fydld oliebeholderen halvt med rengøringsmiddel (ca. 50 ml). Luk beholderen Tænd for kædesaven ut den sværd og kæde, indtil hele rengøringsmidlet er Ilobet ud af kædesavens olieåbning.

Læg kædesaven kort i et oliebad og vikl den derefter ind i oliepapir.

Inden hver afhjaelpning af fejl

frakobl.apparatet
- vent til kædesaven stär helt stille
- træk netstikket

Efter hver afhjaelpning af fejl tag alt sikkerhedsudstyr i drift i gen og kontroller.

Fejl	Mulig ørsag	Afhjælpning
Kædesaven starter ikke after den er tændt.	kædebremse ingen strøm forlæringerledning beskadiget netstik, motor ellerkontakt defekt	løsn kædebremsen kontroller strømforsyningen, stikkåse og sikringer kontroller forlæringerledning, udskift straks defekt kabel. kontrol eller reparation af motor ellerkontakt af en autoriseret elektriker,ller lad ham udskifte dem med originale resedele
Kædesav arbejder med afbrydelser	ekstern løs forbindelse intern løs forbindelse tænd-sluk-knap defekt	kontakt kundeservice
Kædesav hakker, vibrerer eller saver ikke rigtigt	kæde sløv kæde slidt kædespænding kæde ikke rigtigt monteret (tænder viser i den forkerte retning)	efterslib�� udskift kæden udskift kæden kontroller kædespænding genmonter kæden
Kædesav arbejder ikke med fuld ydelse	forlæringerledning for lang eller for lille diameter stikdåsen for langt fra hovedtilslutningen	anvend forlæringerledning med tilstrækkelig diameter anvend stikdåse der ligger nærmere arbejdsområdet.
Savkæden bliver varm	ingen olie i tanken oliekanal tilstoppet kædespænding for hj kæde sløv	pålfyld olie rens oliekanal indstil kædespænding efterslib�� udskift kæden
ingen savkædesmøring	ingen olie i tanken oliekanal tilstoppet	pålfyld olie rens oliekanal

Tekniske data

Type	KS 2001/40	KS 2201/40
Motoreffekt P1	2000 W	2200 W
Netspænding	230 V~
Netfrekvens	50 Hz
Tomgangsomdrejningstal n0	7600 min-1
Netsikring	16 A forsinket
Sværld年龄段	400 mm
Savkædehastighed	13,5 m/s
Olietankvolumen maks.	150 ml
Beskyttelsesklasse	II / 回
Kædebremsens bremsetid	0,1 sek.
Vægt	ca. 5,9 kg
mål't lydefeffektniveau LwA	104 dB (A) (mål't i henhold til direktiv 2000/14/EF)
garanteret lydefeffektniveau LwA	105 dB (A) (mål't i henhold til direktiv 2000/14/EF)
Lydtryksniveau LPA (mål't i henhold til direktiv 2000/14/EF)	94,3 dB (A)
Hånd-arm-vibration foran (iht. EN 1033/DIN 45675)	a_vhw = < 3,39 m/s2
Hånd-arm-vibration ba (iht. EN 1033/DIN 45675)	a_vhw = < 3,69 m/s2

Garanti

Vi henviser til vedlagte garantierklaering.

Beskrivelse af apparatet / Reservedele

Position	Bestillings-nr.	Betegnelse
1	362645	sværd
2	362992	savkæde
3	362623	kædebremse-udløsning
4	362624	forreste händgreb
5		startspærre
6		tænd-/slukknap
7		luftslidser motor
8		apparateledning med stik
9	362610	olietankdæksel
10	362625	låg
11		fikserskrue
12		kædespændering

Position	Bestillings-nr.	Betegnelse
13	362923	kædehjul
14		oliekanal
15		øverste kædespændeboring
16	362626	kloanslag
17		bageste händgreb
18	362921	kædeskærm
19	362622	sikkerhedsmærkat
20	362627	kulbørstesæt (eden afbildning)
21	362928	savkædeolie 100 ml
22		kædespænderen (eden afb.)
	400144	savkædeolie 1 l (eden afbildning)

Sisälto

erfullstendig
ikke har transportskader

Informer straks forhandleren eller produsenten hij det er noesom du vil klage på. Senere klager tas ikke til følge.

För igangsettingen mä du lese og ta hensyn til braksanvisningen.

Motorsagen er egnet til

Motorsagen må stelles nøye:

■ Kontroller om maskinen har eventuelle skader:

• Lange og tynne tilkopingsledninger gir et spenningsfall. Motoren oppnär ikke longer sin maksimale effekt, apparatets funksjön reduseres.

Motorsagen leveres ikke med sagkjedehefteolje.

Ved pafyllingen ma du passage pa at det ikke kommt smuss ned i oljetanken.

Skru póljetanklokket (9) igjen.

Ikke bruk en sag hvor

Ta hensyn til falgende:

Hvordan unngå sagtilbakeslag?

• Ikke sett an med sverdspissen for kutting.
  Sag aldri med oversiden av sverdspissen. 13
• Sett alltid motorsagen an sö flatt som mulig. 15
  — Begynn kuttingen kun nár sagkjedet er i gang.
• Slå aldri på maskinen mens sagkjedet er Åpent.
  Arbeid kun med korrekt slipt sagkjede.
  Arbeid aldri med slakt aller slitt sagkjede.
  Arbeid kun med sagkjede som er strammet riktig.
  Hold alltid motorsagen fast med begge hender.
  — Bruk klofestet som spak. 16
  Arbeid aldri over skulderhoyde.
• Sag aldri flere kvister over hverandre. Ved avlastning må man passer på at ingen andre kvister berøres.
• Ved legging mä man helst bruke sagbukk.
• Stikkutt fär kun foretas av opplært personal.

Generell opttreden ved saging

Ved hvert arbeid mä du först sette an avlastningskuttet på trykksden ① og delekuttet ② - motorsagen kan ellers klemmes fast eller slå tilbake.

Lag et kutt nedenfra (en tredjedel av stammens tverrsnitt) og oppover.
Lag nok et kutt på det samme stedet ovenfra, sik at stammen deles.

Lag et kutt nedenfra (en tredjedel av stammens tverrsnitt) og oppover.
Lag et kutt ovenfra med avstand til det første, sik at stammen deles.

Kvisting 20

Lag et kutt nedenfra 15 cm fra stammen (en tredjedel av stammens tverrsnitt).
Lag nok et kutt ca. 8 cm utover ovenfra, sik at kvisten deles.
For à fjerne reststykket, kuttes kvisten tett på stammen nedenfra en tredjedel.
Lag det andre kuttet ovenfra, som fjerner reststykket.

Vennligst ta hensyn til den vedlagte garantierklæringen.

Beskrivelse av sagen / reservedelsliste

Pos.	Bestillingsnr.	Betegnelse
1	362645	Sverd
2	362992	Sagkjede
3	362623	Kjedebrems-utløser
4	362624	Håndtak foran
5		Tilkoplingsspere
6		Bryterspak
7		Ventilasjonsspalte motor
8		Sagledning med støpsel
9	362610	Oljetanklokk
10	362625	Forkledning
11		Festeskrue
12		Kjedestrammering

Pos.	Bestillingsnr.	Betegnelse
13	362923	Kjedehjul
14		Oljekanal
15		Øvre kjedestrammehull
16	362626	Klofeste
17		Bakre händtak
18	362921	Kjedebeskyttelse
19	362622	Sikkerhetsmerke
20	362627	Kullbørstesett (uten bilde)
21	362928	Sagkjedeolje 100 ml
22		Kjedestrammer (uten bilde)
	400144	Sagkjedeolje 1 l (uten bilde)

Inhoud

Sakerhetshänvisningar 145

-Elektrisk sakerhet 147

Montering 147

Sakerhetshänvisningar
