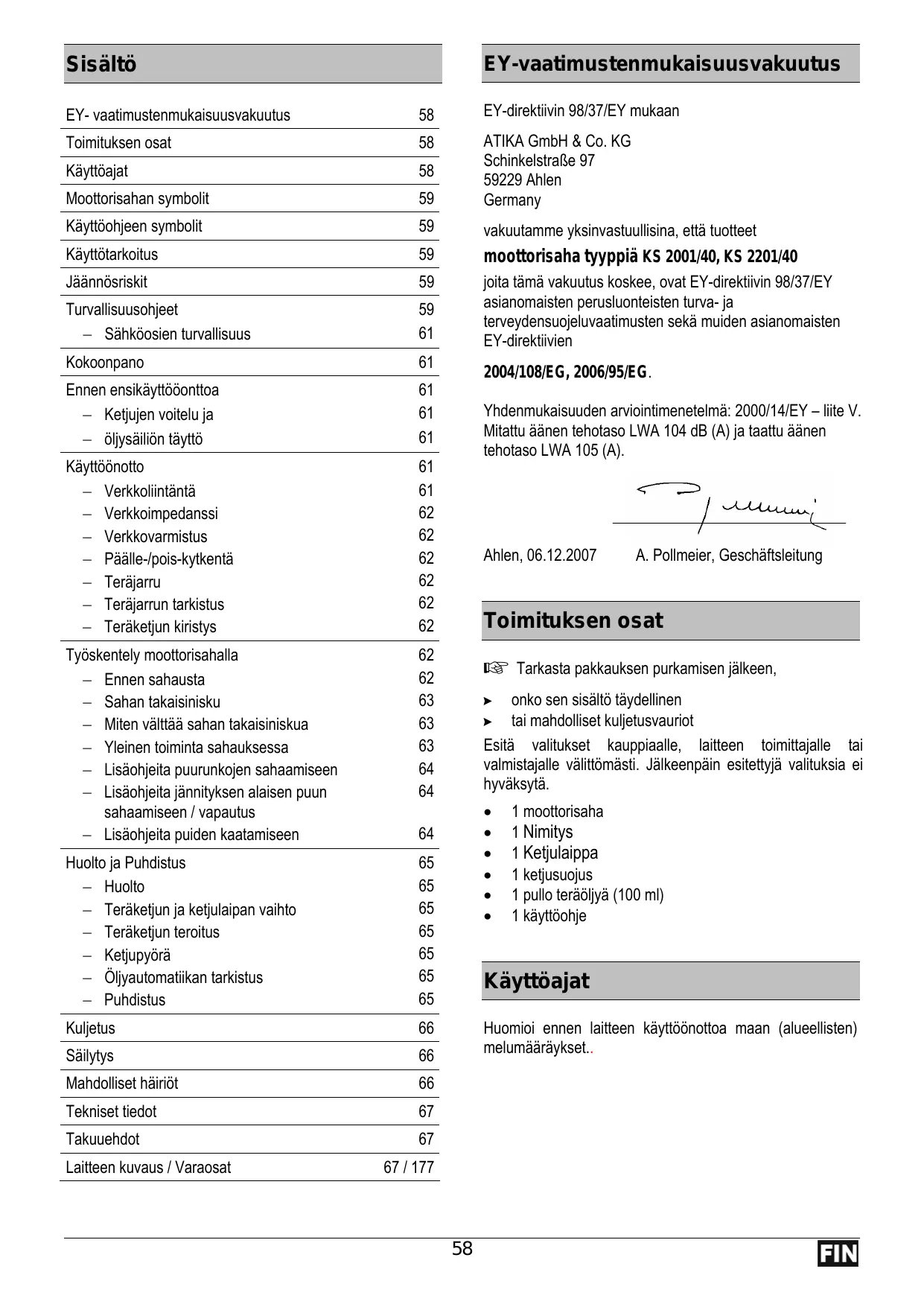

KÄYTTÖOHJE KS 2201 ATIKA

EY-vaatimustenmukaisuusvakuutus 58

Toimituksen osat 58

Käyttoajat 58

Moottorisahan symbolit 59

Käyttoohjeen symbolit 59

Käytötarkoitus 59

Jännösrisikit 59

Turvallisuusohjeet 59

• Sähköosien turvallisius 61

Kokoonpano 61

Ennen ensikäyttoönttoa 61

• Ketjujen voitelu ja 61
• oljysaliion taytto 61

Käyttoönonto 61

• Verkkoliintäntä 61
• Verkkoimpedanssii 62
• Verkkovarmistus 62
• Päälle-/pois-kytkentä 62
• Terajarru 62
• Terajarrun tarkistus 62
• Teraketjun kiristys 62

Työskentely moottorisahalla 62

• Ennen sahausta 62
• Sahan takaisinisku 63
• Miten välttä sahan takaisiniskua 63
  Yleinen toiminta sahauksessa 63
• Lisäohjeita puurunkojen sahaamiseen 64
• Lisäohjeita jännityksen alaisen puun sahaamiseen / vapautus 64
• Lisäohjeita puiden kaatamiseen 64

Huolto ja Puhdistus 65

• Huolto 65
• Teräketjun ja ketjulaipan vaihto 65
• Teräketjun teroitus 65
• Ketjupyörä 65
• Oljyautomatikan tarkistus 65
• Puhdistus 65

Kuljetus 66

Säilytys 66

Mahdolliset hairiot 66

Tekniset tiedot 67

Takueehdot 67

Laitteen kuvaus / Varaosat 67/177

EY-vaatimustenmukaisuusvakuutus

EY-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

vakuutamme yksinvastuullisina, etta tuotteet

moottorisaha typpia KS 2001/40, KS 2201/40

joita tämä vakuutus koskee, ovat EY-direktiivin 98/37/EY

asianomaisten perusuonteisten turva- ja

terveydensuojeluvaatimusten sekä muiden asianomaisten

EY-direktiivien

Yhdenmukaisuuden arviointimenetelmä: 2000/14/EY - liite V. Mitattu änen tehotaso LWA 104 dB (A) ja taattu änen tehotaso LWA 105 (A).

Ahlen, 06.12.2007

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltö taydellinen
tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpän esitettyjä valituksia ei hyväksytä.

1 moottorisaha
1 Nimitys
1 Ketjulaippa
1 ketjusuojus
1 pullo teraoljya (100 ml)
1 käytöohje

Käyttoajat

Huomioi ennen laitteen käytöönottoa maan (alueellisten) melumäräykset..

Moottorisahan symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen laitteen käytöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Vedä pistoke heti irti, jos liitäntäjohto vauroituu tai katkeaa.

Käytä suojakypärä, suojalaseja sekä korvasuoajmia.

Käytä suojakäsineita.

Suojaa sateelta. Suojaa kosteudelta.

suurin leikkauspituus 400 mm

Käytöohjeen symbolit

	Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.
	Tärkeitä ohjeita asianmukaista käyttoä varten. Näden ohjeiden laiminlyönti voi aiheuttaa höiriöitä.
	Käytäjän ohjeet. Nämä ohjeet auttavat sinua käytämaän kaikkia toimintoja parhaalla mahdollisella ravalla.
	Asennus, käytö ja huolto. Tassā selitetään tarkalleen, mitä sinun tulee tehdä.

Käytötarkoitus

Moottorisaha sopii

puurunkojen, oksien, puupalkkien, lautojen jne. sahaamiseen ja sahaa voidaan kaytttaa poikittais- tai pituussahauksiin.
- puiden kaatamiseen.

■ Moottorisahaa ei saa käyttaa rakennusaineiden ja muovien sahaamiseen.
Moottorisaha sopii vain yksityseen käyttoön pihalla ja puutarhassa.
Moottorisaha ei sovi metsäöihin (puiden kaatamiseen ja karsintaan metsässä). Käytäjan tarpeellinen turvallisuusei ole taatu johtoliitannän takia.

Märärysten mukaiseen käytöön kuuluu myös, etta valmistajan esittämiä käytö-, huolto- ja kunnostusvaatimuksia ja käytöohjeen sisälämtä turvaohjeita noudatetaan.
Kaikki muu käytö, joka poikkeaa näistä ei ole märäysten mukaista käyttoa. Valmistaja ei vastaa mistaan näistä syistä aiheituneista vahingoista - käytäjä vastaa niistä kokonaan itse.

Jäannösriskit

Myos märäystemukaisessa käytössä voi, asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jäädä jaannösriskejä, johtuen käytötarkoituksen märäämastärakenteesta.

Jännörsiskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Huomaavaisuus ja varovaisuus pientaehenkiloidenvahingoittumisen ja vaurioiden riskia.

Takaisiniskuvaara ketjulaipan koskettaessa kiinteaa esinettä.
Sormien ja käsien loukkaantumisvaara työkalun kautta (sahaterä).
Loukkaantuminen työstettävästa kohteesta irronneista paloista.
Sahköiske.
Virran aiheuttamat vaarat, jos käytat epääasianmukaisa sahköisä liitäntäjohtoja.
Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
■ Kuulohäiriöt pitkäikaisessa työskentelyssä ilman kuulonsuojaa.
Palovaara.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannörsriskien vaara.

Turvallisuusohjeet

Noudata seuraavia ohjeita, jotta suojaat itseasi ja muita mahdollisila loukkaantumisilta.

Säilytä turvallisuusohjeet (käytööhje) aina moottorisahan kanssa.

Moottorisahaa saavat käytää ainoastaan henkilöt, joilla on riittävästi kokemusta.

Anna tai lainaa moottorisahaa ainoastaan henkilöille, joille moottorisaha ja sen käsittely on tutua. Anna aina käytöohje mukaan.

Laitetta saa korjata ainoastaan valmistaja tai valmistajan nineämä yritys.

■ Ensikaytajā

Henkilön, joka käyttaa ensimmaistä kertaamoottorisahaa, tayty saada kokeneelta käyttagälta käytannon johdatusta moottorisahan käyttoön ja henkilön

suojavarustuksen kayttoen. Ensikayttajien tulishi harjoitella ensin sahapukilla tai telineell' olevan pyorean puun leikkaamista.

• Ole tarkkaavainen. Kiinnitta huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsnyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.
  Tutustu laiteseen käyttoohjeen avulla ennen käytöa.
  ■ Älä käytä laitetta muihin kuin vain sille märättyihin tarkoituksiin (katso kohtia käytötarkoitus ja oksasilppurilla työskeinteleminen).
  Välta epanormaalia työasentoa. Seiso työskennellessä iaina tanakasti ja tasapainoisesti.
  Käytä sopivaa työvaatetusta:

• ei valjä vaatteita tai koruja, liikkuvat osat voivat tarttua niihin

• liukumattomat kengat (turvakengat)
• hiusverkkotaihattu pitkien hiustensuojaamiseen

Käytä henkilökohtaista suojavaatetusta:

• olet vasynyt
• suojalasit tai suojanaamari
• käsineet
• hyväksytty turvakypärä tilanteissa, joissa täytyy varautua pään loukkaantumiseen (esim. puiden kaatamisessa tai karsimisessa).

Suosittelemme jalkasuojan pitämistä.
- Pida työalue järestyksessä! Epäjärestyksesta voi olla seurauksena tapaturmat.
Huomioi ymparistovaikutukset:

• Pidä moottorisaha pois sateesta.
• Älä käytä moottorisahaa kosseassa tai marassa ympäristössa.
  Huonolla saallä (sade, lumisade, jaa, tuuli) siirra toitä myohemmäksi - suurempi tapaturmavaara!
  Huolehdi hyvästä valaistuksesta.
• Älä käytä moottorisahaa palavienNSTeiden tai kaasujen lahettyvillä.

Alä koskaan jatā sahaa valvomatta.
Tauon aikana ketjusaha on jatettav siten ettei saha vaaranna ketaan. Varmista ketjusaha asiatonta kayttoa vastaan.
Alle 18 v. henkilot eivat saa kayttta ketjusahaa.
Pidà muut henkilöt loitolla.
Käytäja on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidän omaisuuteen.
Käytäjön vastuussa kolmansia kohtaanyöskentelyalueella.
PidaIapset loitolla.
■ Alä anna muiden henkilöiden, erityisesti lasten, koskeatyokalua tai kaapelia.

Pidä muut loitolla työalueesta.

Sujaudo sähköiskulta. Välta kosketusta maadoitettujen osien (esim. putket, lämmityspatterit, liedet, jäkaapit jne.) kanssa.
■ Älä käytä vauroituneita teräketjua tai ketjuja, joiden muoto on muuttunut.

Käytä ainoastaan hyvin teroitettuja teräketjuja, sillä tylsät teräketjut eivät kasvata pelkästaän takaisiniskuvaaraa, vaan kuormittavat myöss moottoria.
Aloita leikkaaminen vasta kun teräketju on saavuttanut tāyden kierrosluvun.
Käynnistettäessä tulee moottorisahaa tukea kunnolla ja pitää siitä tukevasti kiinni. Terän ja ketjulaipan tulee olla vapaina.
■ Älä yikuormita laitetta! Työskently sujuu parhaiten ja turvallisimmin ilmoitetulla teholla.
Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, alakä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.
Alà muuta laitetta tai laitteen osia.
Alä ruiskuta laitetta vedellä. (vaara sahkövirrasta).
Sälytä laitetta turvallisesti. Sälytä käyttramattomia laitteita kuivassa, lukitussa tilassa, jonne lapset eivat pääse.
Sammuta kone ja vedä pistoke verkosta:

• kun moottorisaha koskettaa maata, kiviä, nauloja tai muita vierasesineita tarkista heti terä ja ketjulaippa
• korjaustoissa
  huolto- ja puhdistustöissä
• häröiden poistossa
  — kun liitäntäjohto on poikki
• kun tarkistetaan liitantäjohtoa, onko johto kiertynyt tai vauroitunut
• kuljetuksen ajaksi
• ketjun kirstämisen ajaksi
• ketjun vaihdon ajaksi
• kun poistutaan koneen luota (myös lyhytaikaisen katkon ajaksi)

Hoida moottorisahaa huolella:

• Pidä työkalut terävinä ja puhtaana, joilloin niillä on parempi ja turvallisempi työskennellä.
  Noudata huoltomääräyksiä ja voiteluohjeita ja työkalun vaihto-ohjeita.
• Pidä kädensijat kuivina ja puhtaana hartsista, öljysta ja rasvasta.

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki likkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien taytyy olla asennetu oikein ja tayttäa kaikki märäykset jotta sahan moitteeton toiminta varmistetaan.
• Vauroituneet suojavarusteet ja osat on annettava hyväksytyn työpajan korjattavaksi tai vaihdettavaksi, ellei käytöohjeessa ole toisin ilmoitettu.
• Vauroituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

Sähköosien turvallisuus

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään

1,5 mm² pituuden ollessa maks. 25 m
2,5 mm² pituuden ollessa yli 25 m

Pitkät ja ohuet liitosjohdot aiheuttavat jannitehaviöta. Moottori ei saavuta enä maksimaalista tehoa, laitteen toiminta heikkenee.
■ Liitäntäjohndon pistokkeiden ja kytkentälataikoiden tulee olla kumista, pehmeastā PVC:stä tai muusta termoplastisesta materialista, jonka mekaaninen lujuus on sama tai niiden taytyy olla paalystetty vastaavalla materiaalillla.
Liitantäjohdon pistokkeen tāytyy olla roiskevesisuojattu.
Liitantajohtojen asennuksessa on huomioitava, etta johtoja ei litistetä, taivuteta eikä pistokeliitin ole marka.
Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johto kuumuudelta, öljytä ja teräviltä reunoilta. Alä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
Jos kaytát johtokelaa, kelaa johto kokonaan kelasta.
Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
Ala kayta vialisia liitantajhohtoja.
Käytäulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä pidennysjohtoja.
Alä kayta tilapaisia sahkoliitantöja.
- Älä missän tapauksessa ohita suojavarusteita tai otanii t kaytosta.
Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).

Sahköisten osien sähköliitänta tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meinän asiakspalvelumme suoritettavaksi. Paikallisia märäyksi, erityisesti suojatoimenpiteita on noudatettava.

Laitteen muiden osien korjaukset on annettav valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytö voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Kokoonpano

Liitä moottorisaha vasta tāydellisen kokoonpanon jälkeen sahköverkkoon.

Loukkaantumisvaara!
Käytä suojakäsineitä kokoonpanon yhteydessä.

aseta moottorisaha moottori alaspain tasaiselle pinnalle.
Poista sujoaus (10) irrottamalla kiinnityrsruvi (11). 1
Aseta teräketju ketjulaipan ympäri kulkevaan ohjausuraan. Huomioi ketjunivelten oikea kulkusuunta.
Asenna ketjulaippa. 3

Huomioi asennuksessa, etta teraketju on oikein ohjausurassa ja ketjupyorassä (13).

Sahausketju on vaikea asettaa ketjupyörän ympärille?

Pyöritä ketjukiristää (22) vastapäivään kunnes sahausketju voidaan asettaa helposti ketjupyörän ympärille. Pyöritä ketjukiristää (22) myotäpäivään kunnes sahausketju on kirstetty tarpeksi.

Aseta sujoaus (10) takaisin.
Kiristä teräketjua kuten luvussa „Teräketjun kiristys“ on kuivaittu.

Ennen ensimmäistä käyttoönottoa

Ketjun voitelu

Moottorisaha toimitetaan ilman teraketjutartuntaoljyn tayttoa.

Sahan käytö ilman teräketjutartuntaöljä johtaa moottorisahan vauroitumiseen.

Die Terän kestoikä ja leikkausteho riippuu optimailisesta voitelusta. Käytön aikana voidellaan moottorisahaa automaattisesti oljyllä oljynvirtauskanavan kautta.

Öljysälioni taytö: 5

Aseta moottorisaha sopivalle alustalle.
Ruuvaa oljysaillion korkki (9) auki.
Täytä öljysäliö biologisesti hajoavalla moottorisahatartuntaöljyllä (n. 100 ml). Täytömaärän nakee katseluaukosta (17). Käytä täytämisen helpottamiseksi suppiloa. Varo ettei öljysäliöön pääse likaa.
Ruuvaa oljysaillion korkki takaisin kiinni.

Paina ensimmäisen tayton yhteydessä tai onaan tyhjennetyn oljysaillion tayton jälkeen mer:a" n. 10x, pumpataaksesi oljä kiertoon.

Älä käytä ikinä kierratetyä oljä tai jäteoljä.
ettaessä oljä, jota ei ole hyväksytty moottorisahoille, eaa takuu.

Käyttoönonotto

Verkkoliitäntä

Vertaa laitteen typpikilpeen merkittyä jannitettä verkkojännitteeseen ja liitä laite vastaavaan ja maäräystmukaiseen pistorasiaan.

Maadoitetti Schuko-pistorasia, verkkojannite 230 V vikavirtakytimellä (FI-kytkin 30 mA).
Käytä pidennysjohtoa, jonka poikkileikkaus on riittäv.

(1) Verkkovarmistus

16 A hidas

Käynistys / Sammutus

Alä kaytä laitetta

jonka kytkintä ei voida kytkeä paalte tai pois paälta.
jonka terä- ja moottorijarru ei toimi asianmukaisesti

Vaurioitunut katkaisia ja jarru on heti korjattava tai vaihettava asiakspalvelun toimesta.

Päällekytkemisen aikana tulee moottorisahaa tukea kunnolla ja pitää kiinni. Terän ja ketjukilven täytyy olla vapaina.

Käynistys 6

Paina ja pidä paälle-kytkentälukitusta (5) painettuna. Paina sitten paälle-/pois-kytkintä (6). Paästä taas paälle-kytkentälukituksesta irti.

Sammutus

Pästä pääle-/pois-kytkimestä irti.

Terajarru

Terajarru on suojamekanismi, joka laukee moottorisahan iskiessä etummaisen kāsisuojan yli tai kun päästetään paälle-/pois-kytkin irti. Moottorisaha pysähtyy valittömästi (< 0,1 sek.).

Terajarrun tarkistus

Tarkista ajoittain terajarrun toiminta.

Aseta terajarrun laukaisin (3) asentoon 2 ja käynnistämoottorisaha.7 asento 2 = terajarru aktiivinen teräketju ei liku
Aseta terajarrun laukaisin (3) asentoon 1 ja käynnistä moottorisaha. 8 asento 1 = terajarru vapaa t teräketju käynnistyy

Teräketjun kirstys

Tarkista teraketjukiristys

ennen työn alkua
ensimmäisten sahausten jälkeen
sahaamisen aikana säännöllisesti 10 minuutin valein

Kestoikaan voi vaikuttaa vain oikeasti kirstetyllä teraketjulla ja riittavälla voitelulla.

Huomioi seuraavat kohdat:

Uutta teräketjua tāytyy useammin jalkikiristä, ennen kuin ketju on asettunut.
ketjun lammetessä kayttolampötilaan ketju venyy ja tāytyy kiristäa.

Sahaustöiden jälkeen ketjun kiristystä jälleen lóysataän, sillä ketjun jaähtyessä muodostuisi muuten lian suuri jännitys ketjuun.

Jos ketju heiluu tai nousee ohjauksesta ulos, kiristä heti

Teraketjun kirstys:

1. Aseta moottorisaha moottori alaspain tasaiselle pinnalle.
2. Lóysää kiinnitysruuveja (11) 1 - 2 kierrosta vastapäivään.
3. Käennä ketjun kiristysrengasta (12) asteittain myötapäivään kunnes sopiva ketjunkiristys on saavutetu. Porraslukitus体系建设 kjetukiristyksen lôystymisen.

① Kiinnitysruuvi (11) pyöri mukana, tarvittaessa löysää ruuvia kirstyksen aikana.

1. Teräketju on kiristetty oikein, jos ketjua voi nostaa n. 3 – 4 mm ketjulaipan keskikohdassa. 10
2. Kännä ketjun kirstysrengasta (12) vastapäivän, jos ketju on liian kireällä.
3. Kiristä kiinnitysruuvia kasin.
4. Tarkista, etta ketjunivelet ovat oikein ketjulaipan ohjausurassa.

Työskently moottorisahalla

Ennen sahaamista

Suorita ennen käytöönotto ja saaannöllisesti sahauksen aikana seuraavat tarkistukset:

Onko moottorisaha taydellisesti ja maarayksenmukaisesti asennettu?
Onko moottorisaha hyvüssa ja turvallisessa kunnossa?
Onko öljysäiliö taytety?
Tarkista öljyntaso katseluikkunasta (17) sännöllisesti.
Lisaa heti öljya, kun öljyntaso on kohdassa „MIN“, jottei teräketju pyörä kuivana.
Onko teraketju kiristetty oikein? Huomioi kappaleen „Teraketjun kiristys“ kohdat.
Onko terä oikein teroitettu? Ainoastaan teroitetulla terällä työskentelee hyvin ja turvallisesti.
Onko terajarru vapautetu ja toimiiko se moitteettomasti? Terajarrun vapauttimen (3) tayty olla kohdassa 1. Huomioi kappaelen, Terajarrun tarkistus" kohdat.
Onko kädensija puhdas ja kuiva - puhtaana öljysta ja pihkasta?
Onko työalue tarkistettu kompastusvaaran kannalta?
Pidätkö tarvittavia suojavarusteita?
Oletko lukenut ohjeet ja ymmartanyt ne?
Onko verkkopistoke ja jatkojohto hyvassakunnossa?

Aä käytä vialisia johtoja.

Onko jatkojohto oikein johdettu?

Liitta laitepistoke jatkojohtoon. Muodosta jatkojohdolla tiukka silmukka ja työnnä se turvarenkaan lapi. Ripusta sitten silmukka koukkuun. Pistokeliitäntä on varmistetu nyt irtoamista vastaan. 11

Varmista työn aikana, etta jatkojohto menee ainamoottorisahasta taaksepain, teran ja sahattavan materiaalin alueelta poispain.

Sahan takaisinisku

Mitä tarkoittaa sahan takaisinisku? Sahan takaisiniskussa käynissä oleva moottorisaha työntyy yllattäen ylos- ja taaksepän, käytäjan suuntaan.

Takaisinisku tapahtuu kun

• laipan kärki koskettaa sahattavaa materiaalia (tahattomasti) tai muita kiinteitä esineitä.
• teraketju jumittaa.

Moottorisaha reagoi hallitsemattomasti ja aiheuttaa useinvakavia loukkaantumisia kayttajalle.

Aloita sivuttaiset vaiheet, vino- ja pituussuuntaiset sahaamiset tavallista varovaisemmin, sillä kyseisissä tilanteissa ei tarauspiikki (16) asetu.

Miten voin valttätakaisiniskua?

• Alä ikinä aloita sahaamista laipan kärjellä. 12
• Alä ikinä sahaa terälalipan kärjen yläreunalla. 13
• Aseta moottorisaha aina mahdollisimman matalaki. 15
  Aloita sahaus vain pyörivällä teräketjulla.
• Älä koskaan käynnistä konetta kun terä on asetettu työstettävään materiaaliin.
  Työsketele vain terävällä tai oikein teroitetulla terällä.
• Älä koskaan työskentele irdonaisella tai venyneellä teräketjulla.
  Työskentele ainoastaan oikein kiristetyllä teräketjulla.
• Pidä moottorisahasta aina tukevasti molemmilla käsillä kiinni.
• Käytä tarrasuspiikkiävipuna. 16
• Alä kaytä moottorisahaa koskaan olkapäkorkeuden ylapuolella.
• Älä koskaan sahaa useampia oksia kerrallaan. Poistaessa varo ettei moottorisaha kosketa muita oksia.
• Käytä märämitta-katkaisun sahapukkia.
• Pistosahauksia saa suorittaa ainoastaan koulutetuhenkilot.

Yleinen toiminta sahauksessa

• Älä työskentele lumen, jään tai juuri kuoritun puun päällä - liukastumisvaara.
  ■ Älä työskentele huonoissa valo-olosuheissa (esim. sumussa, sateessa, lumipyryssä tai hamärässa). Yksityiskohtia putoamisalueella ei voi enää nähda -tapaturmavaara.
  Pida houlta, etta tyopaikka on turvallinen ja raivattu.
  Välta epanormaalia työasentoa. Pidä itsesi koko ajan tasapainossa. Älä työskentele kumarassa asennossa.
  Käytä moottorisahaa vain tukevasti seisten. Pidä moottorisahaa hieman oman kehon oikealla puolella.
  ■ Älä käytä moottorisahaa puun nostamiseen tai likuttamiseen.

Varmista ettei puussa ole verasaineita (kivia, naulojaym.).
Pidä moottorisahaa aina molemmilla käsillä, vasan kasi etummaisesa kädensijassa (4) ja oikea kasi takimmaisesa kädensijassa (17). Älä koskaan sahaa yhdellä kädellä. 14
Huolehdi ettei puu kaanny sahauksen aikana.
Sahaa lohjennutta puuta varovaisesti Loukkaantumisvaara mukana revityista puusaleiste.
Anna teräketjun pyöirä ennen puun koskettamista.
Sahaa vain alareunalla. Sahaaminen ylareunalla aiheuttaa sahan takaisiniskun.
Aseta moottorisaha aina mahdolisimman matalaksi.
Käytä tarrauspiikkejä (16) moottorisahan kiinnittämiseen puuhun. Käytä tarrauspiikkejävipuna sahauksen aikana.
Aseta tarrauspiikit (16) alempaan pisteesen vahvempia oksia tai runkoja sahatessa. Irrota tarrauspiikit puusta asennon vaihtoa varten ja aseta udestaan alemmaksi. Alä poista saaaa asettelun aikana sahausurasta.
■ Anna moottorisahan tehdä työta tuottamalla keyen vipuvoiman tarrauspiikkien kautta. Alä paina voimalla sahauksessa.
Alä koskaan työskentele

• ojennetuilla käsivarsilla
  — hankalissa paikoissa
  tikapuiden, tyotelineen tai puun paall seisten.

Alä kayta moottorisahaa koskaan olkapäkorkeuden ylapuolella.
Alä ylikuormita moottorisahaa. Paras sahaustulos saadaan, kun ketjunopeus ei laske.
- Ole varovainen sahauksen lopussa. Painovoima muuttuu heti kun saha tulee ulos puusta. Jalkojen loukkaantumisvaara.
- Poista moottorisaha urasta vain teräketjun pyöriessä.
Alä koskaan kosketa lanka-aitoja tai maata käynnissä olevalla sahalla.
Kytke moottorisaha pois pälä sahausten valissä, jos suoritat useampia sahauksia.
Sammuta moottorisaha heti jos teräketju juniutuu puuhuun ja vedä pistoke pois. Käytä kiilaa saadaksesi ketjulaippa taas vapaaksi.
Pida taukoja sahauksen aikana, jotta sähkömoottori voi jäahtyä.

Lisäohjeita puurunkojensahaamiseen

■ Älä koskaan aseta puurunkoa sahausta varten maahaan. Tue puurunkoa siten etta sahausura ei sulkeudu ja jumita teräketjua. Käytä turvallista alustaa (esim. sahapukki). Välta maan koskettamista ketjulaipan kärjellä tai teräketjun kanssa.
Aseta ja purista lyhyet puurungot kiinni ennen sahausta.
Välta ohuiden oksien tai sahatabaran sahaamista. Moottorisaha ei ole sopiva kyseisille toille.
Suorita pituussahaukset erityisellä huolellisuudella, koska tarrauspiikkejä ei voi käytä. Välät sahan takaisiniskuja ohjaamalla sahaa matalassa kulmassa.

Jos seisot työskentelyssa rinteessä, aina puunrungon tai sahattavan tavaran ylapuolella tai sivulla. Ota huomioon pois pyörivät puurungot.

Lisaohjeita jännityksen alaisten puidensahaamiseen / vapauttamiseen

Jos vapautetaan jännityksessä olevia oksia, puita tai puuta sahauksella, on oltava erittäin varovainen. Puutavara voi reagoida tãysin hallitsemattomasti ja voi johtaavakaviin loukkaantumisiin tai kuolemaan.

Kyseiset tyot pitäisi suorittaa vain koulutetut ammatthenkilot.

Aloita vapautusleikkaus aina ensiki paineenpuolelta

1 ja sitten katkaisuleikkaus 2 - muuten moottorisaha voi jumiuttua tai iskeä takaisin.

Puu on jannityksessä ylapuolella 17

Suorita alhaalta yloispain yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita samassa paikassa toinen leikkaus ylhaalta, joka katkaisee puurungon.

Puu on jannityksessä alapuolella 18

Suorita ylhäälä alaspain yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita samassa paikassa toinen leikkaus alhaalta, joka katkaisee puurungon.

Paksut puurungot ja voimakas jannitys 19

Suorita alhaalta ylöspäin yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita etäisyddellä ensimmäiseen leikkaukseen toinen leikkaus ylhaïlta, joka katkaisee puurungon.

Oksien poisto 20

Suorita 15 cm:n päästä puurungosta alhaalta yksi sahaus (1/3 osaa puurungon halkaisijasta).
Suorita sitten n. 8 cm ulompana toinen leikkaus ylhaälta, joka katkaisee oksan.
Loppuosan poistamista varten saaaa oksaa kolmasosa alhaalta ihan puurungon vierestä.
Suorita toinen leikkaus ylhaälta, joka poistaa loppuosan.

Lisäohjeita puiden kaatamiseen

Pida aina suojakyparaa paaassuojaksi putoavilta oksilta.

• Ota huomioon ketjulaipan pituus. Vain sellaisia puita saa kaataa, joiden runkohalkaisija on pienempi kuin ketjulaipan pituus.
  Turvaa työalue ennen puiden kaatamista. Varmista, ettei kaatoalueella oleskele henkilöitä tai elämä (vahimmäisetäisyys 2 puun pituutta).
  Varmista aina, etta työalue puurungon ympärillä on vapaa (kompastusvaara poistettu) ja etta poistumisreitillä ei ole esteita. 21
  Huolehdi tukevasta asennosta.

Neuvo:

Määritätä ennen puun kaatamista kaatosuunta. Huomioi kaatosuunnan märittämisessä puulatvan painopiste, viereiset puut, rinteen suunta, puun kunto ja tuulen suunta. Talle puolle sahataan kaatokiila.

Puin kaato: 22

Raivaa puurungton työalue hairitsevistä oksista, risuista ja esteistä.
Raivaa rungon tyvi perusteellisesti - hiekka, kivet ja muut vierasaineet tylsistyttavat teraa.
Huomioi puun kunto - ole varovainen vaurioituneiden puurunkojen ja huonojen puiden (hatara, laho tai kuollut) kanssa.
Sahaa puurunkoon kaatokiila, jonka syyvyys on n. 1/3 rungon halkaisijasta. Sahaa ensin vaakasuora leikkaus ja sen jälkeen saaha yläpuolelta ura 45^ :een kulmassa ensimmäiseen nahden.
Sahaa sitten puurungon vastakkaiselle puolelle vaakasuora kaatoura. Ed. mainitun uran tulee olla hieman korkeammalla (n. 4 cm) kuin kaatokiilan vaakatason ura.
Alä missaan tapauksessa sahaa puurunkoa lápi. Puurungon halkaisijaan tāytyy jäädä n. 1/10 ehjäa puuta. Jos puu alkaa kaatua ennenaikaisesti, vedà moottorisaha heti urasta pois ja astu taaksepäin tai sivulle.
Lyö vaakatason kaatouraan kiila, jotta puu alkaa hallitusti kaatumaan.
Varo putoavia oksia, kun puu alkaa kaatumaan.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhdistustyö-tä

• kytke laite pois päältä
• Odota moottorisahan pysahtymista
• verkkopistoke vedetaan irti

Laajempia huolto- ja puhdistustöitä mitä on kuvaltu tassā luvussa, saa suorittaa ainostaan asiakspalvelu.

Huoltoa ja puhdistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti.

Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin.

Huolto

Pidä kaseiita vältaaksesi mahdollisia loukkaantumisia.

Jotta taataan moottorisahan pitkä ja luotettava käytto, suorita seuraavat huoltotyöt säännöllisesti..

Tarkista moottorisaha selvien puutteiden kannalta kuten

• lóysä, riippuva tai vaurioitunut teräketju
• löysä kiinnitys
  — kuluneet tai vauroituneet rakenneosat

Tarkista moottorisaha jokaisen käytön jälkeen

• koluminen, erityisesti ketju, ketjulaippa ja ketjupyörä.
• oikein asennettu ja ehja suojus tai turvavarusteet.

Tarpeelliset korjaukset tai huoltotyöt tulee suorittaa ennen moottorisahan käytöä.

Terän teroitus

Terän teroitus vaatii muutamia asiantuntemustietoja.

Teroituta teräketju ammattilaisella.

Voit teroittaa teraketjun myos itse teraketjun teroituslaitteemm KSG 220 (tarvike-nro.:302360) avulla.

Ainoastaan teravallä ja puhtaalla terällä voi työskennellä turvallisesti ja hyvin.

Teräketjun ja ketjulaipan vaihto

Teräketjuun ja ketjulaippaan kohdistuu suurta kulutusta.
Vaihda teräketju ja ketjulaippa valittömästi uuteen, jos niiden moitteetonta toimintaa ei voida taata.

Aseta moottorisaha moottori alaspain tasaiselle pinnalle.
Poista sujoaus (10) irrottamalla kiinnitsruuvi (11). 1
Käannä ketjun kirstinta (22) vastapäivän, jolloin teräketju lôystyy hieman. 3
Irrota ketjulaippa teraketjuineen.
Puhdista ohjausura perusteellisesti, jos vaihdetaan vain teraketju.
Huomioi asennuksessa, etta ketjunivelet asettuvat oikein ohjausuraan.
Pyoritaketjukiristajaa (22) myotapaiaan kunnes sahausketju on kiristetty.
Aseta suojaus (10) takaisin.
Kiristä teräketjua kuten luvussa „Teräketjun kiristys“ on kuvaltu.

Ketjupyörä

Ketjupyörän (13) kuormitus on erityisen suurta. Tarkista ketjupyörän hammastus sännöllisesti kulumisen tai vauroitumisen kannalta.

Kulunut tai vauroitunut ketjupyöra vähentä teräketjunk kestoikää ja siksi se pitäisi vaihtaa valittomästi asiakspalvelun toimesta.

Öljyautomatiikan tarkistus

Automaattisen terävoitelun toiminta tarkistetaan käynnistämälla moottorisaha ja pitämälla kärkea pahvia tai paperia pän.

Älä kosketa ketjulla maata. Pida 20 cm:n turvaetäisyys. Jos tarkastukssaa nikyy lisäantyvä öljyjalki, toimii oljyautomatiikka moitteettomasti.

Jos tãysinaïestä oljysäiliösta huolimatta ei nãy öljyjalkea

puhdista öljynvirtauskanava (14) ja ylempi ketjun kiristysreikä (15). 23
Jos toimenpiteet eivat tuota tulosta, ota yhteys asiakaspalveluun.

Puhdistus

Puhdista moottorisaha huolellisesti jokaisen kayton jälkeen, jotta moitteeton toiminta säilyisi.

Puhdista kotelo pehmeallaharjalla tai kuivalla liinalla.
Puhdistuksessa ei saa käyttaa vetta, liuottimia ja kiillotusaineita.
Varmista, etta moottorijäahdytksen tuuletusaukot psvyvat vapaana (yikuumenemisvaara).
Pura pidemman kayton (1 - 3 tuntia) suojus, ketjulaippa ja teraketju ja puhdista ne harjalla. 24
Laita kovin likainen tai pihkaantunut teraketju muutamaksi tunniksi astiaan, jossa on teraketjun puhdistusaineitta. Huuhtele ketju sitten puhtaalla vedellä.
Poista ketjupyörästa ja kilven kiinnityksesta kaikki kiinteät liat harjalla.
Puhdista oljynvirtauskanava puhtaalla liinalla.

Kuljetus

Vedä verkkopistoke irti aina ennen kuljetusta.

Kuljeta saaaa ainoastaan terasuojis paikallaan.

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.
■ Huomioi ennen pidempää varastointia seuraavat asiat sahan käyttoian pidentämiseksi ja helpon käytettavyyden takaamiseksi:

Suorita perusteellinen puhistus.
Poista oljy oljysaillostä.

Neuvo:

Joillakin teräöljyillä on taipumus paakkuuntua pitemmällä ajalla. Siksi tulisi öljyärjestelmä huuhdella moottorisahapuhdistajalla ennen pitempiaikaista varastointia. Täytä puhdistusainnetta öljysäliöön puolilleen (n. 50 ml).. Sulje öljysäliö. Käynnistä moottorisaha ilman asennettua ketjulaippaa ja ketjua ja käytä kunnes koko puhdistusaine on tullut moottisahan öljyaukosta ulos.

Upota teräketju pikaisesti öljkylpyyn ja käär sitten öjypaperiin.

Mahdolliset Häiriöt

Ennen jokaista hairiönpoistoa:

• kytke laite pois päältä
• Odota sahan pysahtyminen
  Vedä virtapistoke irti

Joka Häiröönpoiston jälkeen käynistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö	Mahdollinen syy	Korjaus
Mooctorisaha ei käynisty pällemkyksemisen jälkeen	teräjarru ei virtaa jatkojohto vauroitunut Verkkopistoke, moottori tai katkaisia rikk	vapauta teräjarru tarkista virransyöttö, pistorasia, sulake tarkista jatkojohto, vaihda vauroitunut johto välittömästi anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisä varaosia käytäen
mooctorisahan käynissä keskeytyksiä	huono ulkoinen sähkökontakti huono sisäinen sähkökontakti päälle-/pois-kytkin rikk	kännen asikaspalvelun puolella
mooctorisaha nyhtää, varisee tai ei sahaa kunnolla	terä tylsa terä kulunut ketjukiristys ketju ei ole oikein asennettu (hampaat osoittavat ∀ärään suuntaan)	teroiuta terä tai vaihda se vainta terä tarkista ja säädä ketjukiristys asenna ketju udestaan
moofteri ei työskentele täydellä teholla	jatkojohto liian pitkä tai poikkileikkaus liian pieni pistorasia liian kaukana pääliitännästä	käytä jatkojohtoa, jonka poikkileikkaus tarpeeksui suuri käytä lähempänä työaluetta olevaa pistorasiaa
teräketju kuumenee	sällössä ei ole öljä öljynvirtauskanava sukkeutunut ketjukiristys liian suuri terä tylsa	lisää öljä puhdista öljynvirtauskanava säädä ketjukiriststä teroiuta terä tai vaihda se
ei teräketjun voitelua	sällössä ei ole öljä öljynvirtauskanava sukkeutunut	lisää öljä puhdista öljynvirtauskanava

Tekniset tiedot

Typpi	KS 2001/40	KS 2201/40
Moottorin teho P1	2000 W	2200 W
Verkkojännite	230 V~
Verkkotaajuus	50 Hz
Tyhjäkäntyter
Verkkosulake	7600 min-1	16 A hidas
Ketjulaipan pituus	400 mm
Teräketjun nopeus	13,5 m/s
Öljysäiliö naks. tilavuus	150 ml
Sujausluokka	II / 回
Teräjarrun jarrutusaika	0,1 sek.
Paino	ca. 5,9 kg
mitatu melutehotaso LWA	104 dB (A) (mitatu direktiivin 2000/14/EG mukaisesti)
taattu melutehotaso LWA	105 dB (A) (mitatu direktiivin 2000/14/EG mukaisesti)
Äänen painetaso LPA (mitatu direktiivin 2000/14/EG)	94,3 dB (A)
Käsi-käsiversi varinä edessä EN 1033/DIN 45675 mukaisesti	a_vhw = < 3,39 m/s²
Käsi-käsiversi varinä takana EN 1033/DIN 45675 mukaisesti	a_vhw = < 3,69 m/s²

Takuuehdot

Huomioi mukana oleva takuuselvitys.

Laitteen kuvaus / Varaosat

Positio.	Tilausnro	Nimitys
1	362645	ketjulaippa
2	362992	teräketju
3	362623	teräjarrun laukaisin
4	362624	etummainen kädensija
5		käynnistyslukitus
6		päälle-/pois-kytkin
7		moottorin tuuletusaukot
8		laitejohto pistokkeella
9	362610	öljysäiliön korkki
10	362625	suojus
11		kiinnitysruuvi
12		ketjun kiristysrengas

Positio.	Tilausnro	Nimitys
13	362923	ketjupyörä
14		öljynvirtauskanava
15		ylempi ketjun kirstysreikä
16	362626	Tarttujapiikit
17		takimmainen kädensija
18	362921	teräsuojus
19	362622	turvatarrat
20	362627	hiiliharjasarja (ei kuvaa)
21	362928	teräölj 100 ml
22		ketjukiristäjää (ei kuvaa)
	400144	teräölj 1 l (ei kuvaa)

Tartalom
