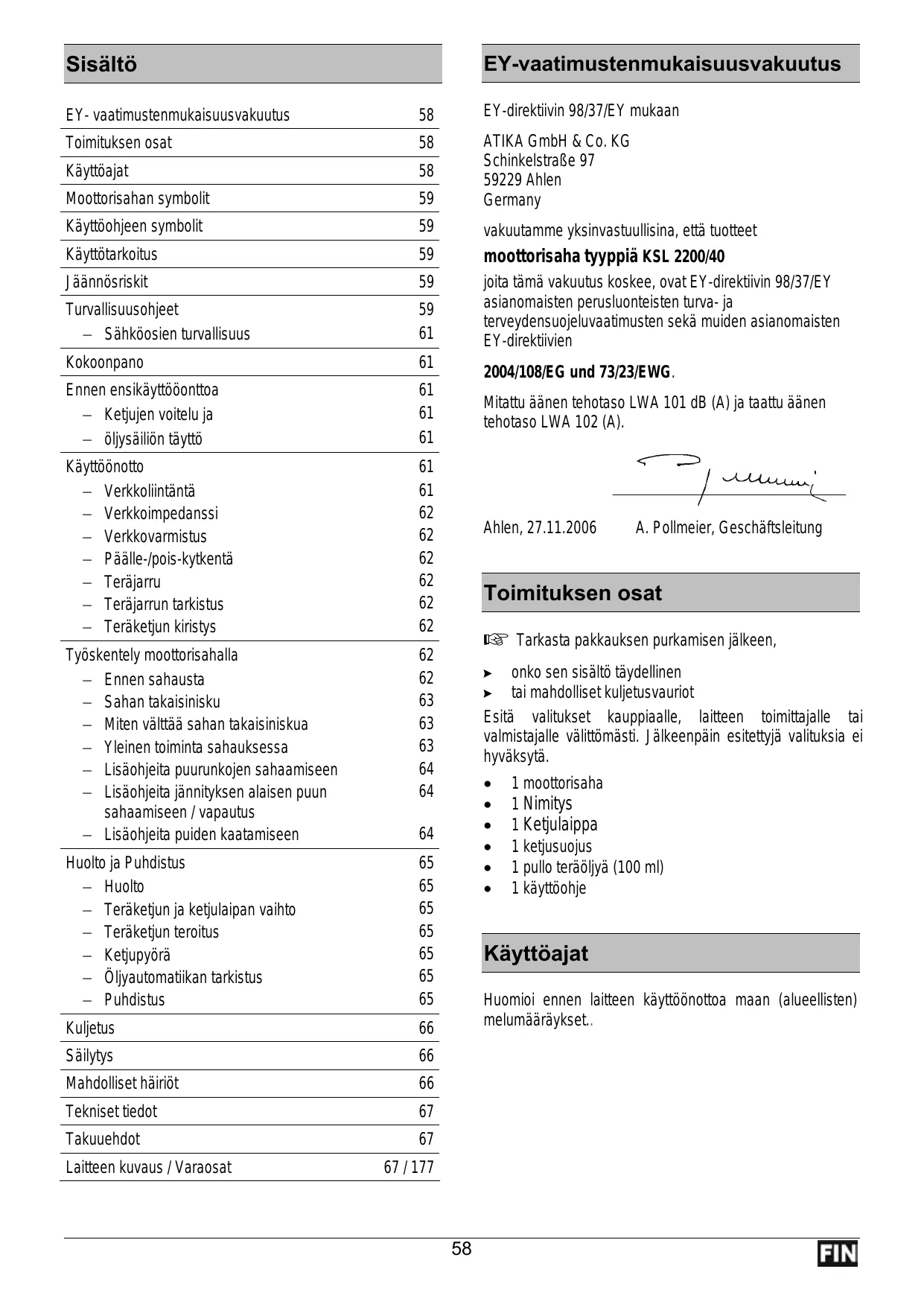

KÄYTTÖOHJE KSL 2200-40 ATIKA

EY-vaatimustemmukaisuusvakuutus 58

Toimituksen osat 58

Käyttoajat 58

Moottorisahan symbolit 59

Käytöohjeen symbolit 59

Käytötarkoitus 59

Jäannösriskit 59

Turvallisuusohjeet 59

• Sahkoosien turvallisuus 61

Kokoonpano 61

Ennen ensikäytöönttoa 61

• Ketjujen voitelu ja 61
• oljysaillion taytlo 61

Käyttoönonto 61

• Verkkoliintäntä 61
• Verkkoimpedanssii 62
• Verkkovarmistus 62
• Päälle-/pois-kytkentä 62
• Terajarru 62
• Terajarrun tarkistus 62
• Teraketjun kirstys 62

Työskentely moottorisahalla 62

• Ennen sahausta 62
• Sahan takaisinisku 63
• Miten välttä sahan takaisiniskua 63
  Yleinen toiminta sahauksessa 63
• Lisäohjeita puurunkojen sahaamiseen 64
• Lisäohjeita jännityksen alaisen puun sahaamiseen / vapautus 64
• Lisäohjeita puiden kaatamiseen 64

Huolto ja Puhdistus 65

• Huolto 65
• Teräketjun ja ketjulaipan vaihto 65
• Teraketjun teroitus 65
• Ketjupyörä 65
• Öljyautomatikan tarkistus 65
• Puhdistus 65

Kuljetus 66
Säilytys 66
Mahdolliset hairiot 66
Tekniset tiedot 67
Takueehdot 67
Laitteen kuvaus / Varaosat 67/177

EY-vaatimustenmukaisuysvakuutus

EY-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

vakuutamme yksinvastuullisina, etta tuotteet

moottorisaha typpia KSL 2200/40

joita tämä vakuutus koskee, ovat EY-direktiivin 98/37/EY
asianomaisten perusuonteisten turva- ja
terveydensuojeluvaatimusten sekä muiden asianomaisten
EY-direktiivien

Mitattu änen tehotaso LWA 101 dB (A) ja taattu änen tehotaso LWA 102 (A).

Ahlen, 27.11.2006

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltö taydellinen
tai mahdolliset kuljetusvauriot

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpäin esitettyja valituksia ei hyväksytä.

1 moottorisaha
1 Nimitys
1 Ketjulaippa
1 ketjusuojus
1 pullo teraoljya (100 ml)
1 käytöohje

Käyttoajat

Huomioi ennen laitteen käytöönottoa maan (alueellisten) melumäräykset..

Moottorisahan symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen laitteen käytöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Vedä pistoke heti irti, jos liitantäjohto vauroituu tai katkeaa.

Käytä suojakypärää, suojalaseja sekä korvasuojaimia.

Käytä suojakäsineita.

Suojaa sateelta. Suojaa kosteudelta.

suurin leikkauspituus 400 mm

Käytöohjeen symbolit

Δ	Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.
i	Tärkeitä ohjeita asianmukaista käyttoä varten. Näden ohjeiden laiminlyönti voi aiheuttaa hairiöitä.
	Käytäjän ohjeet. Näma ohjeet aultavat sinua käytämaän kaikkia toimintoja parhaalla mahdollisella tavalla.
	Asennus, käytö ja huolto. Tassā selitetään tarkalleen, mitä sinun tulee tehdä.

Käytötarkoitus

Moottorisaha sopii

puurunkojen, oksien, puupalkkien, lautojen jne. sahaamiseen ja sahaa voidaan kayttä poikittais- tai pituussahauksiin.
- puiden kaatamiseen.

■ Moottorisahaa ei saa käyttaa rakennusaineiden ja muovien sahaamiseen.
Moottorisaha sopii vain yksityiseen kayttoon pihalla ja puutarhassa.
Moottorisaha ei sovi metsäöihin (puiden kaatamiseen ja karsintaan metsässa). Kaytäjan tarpeellinen turvallisuusei ole taatu johtoliitannän takia.

Maäräysten mukaiseen käytöön kuuluu myös, etta valmistajan esittämia käytö-, huolto- ja kunnostusvaatimuksa ja käytöohjeen sisaltamia turvaohjeita noudatetaan.
■ Kaikki muu käytö, joka poikkeaa näista ei olemäräysten mukaista käytöa. Valmistaja ei vastaa mistaan näista syista aiheituneista vahingoista - käytäjavastaa niistä kokonaan itse.

Jäannösriskit

Myos märäystemukaisessa käytössä voi, asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jaädä jäannösriskejä, johtuen käytötarkoituksen märäämasta rakenteesta.

Jännörsiskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Huomaavaisuus ja varovaisuus pientaehenkildoden vahingoittumisen ja vauroiden riskia.

Takaisiniskuvaara ketjulaipan koskettaessa kiinteaa esinettä.
■ Sormien ja käsien loukkaantumisvaara työkalun kautta (sahaterä).
Loukkaantuminen tyostettavastkohteesta irronneista paloista.
Sahköiske.
Virran aiheuttamat vaarat, jos kaytat epaasianmukaisia sahköisia litantäjohtoja.
Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
■ Kuulohäiriöt pitkäikaisessa työskestelyssä ilman kuulonsuoja.
Palovaara.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannösriskien vaara.

Turvallisuusohjeet

Noudata seuraavia ohjeita, jotta suojaat itseasi ja muita mahdollisila loukkaantumisilta.

Säilytā turvallisuusohjeet (käytööhje) aina moottorisahan kanssa.

Moottorisahaa saavat käytää ainoastaan henkilö, joilla on riittävästi kokemusta.

Anna tai lainaa moottorisahaa ainoastaan henkilöille, joille moottorisaha ja sen käsittely on tutua. Anna aina kayttöohje mukaan.

Laitetta saa korjata ainoastaan valmistaja tai valmistajan nineämä yritys.

■ Ensikayttaja

Henkilön, joka käyttaa ensimmaista kertaa moottorisaha, täty saada kokeneelta käytäjälta käytannon johdatusta moottisahan käyttoen ja henkilön

suojavarustuksen kayttoon. Ensikayttajien tulisi harjoitella ensin sahapukilla tai telineell' olevan pyorean puun leikkaamista.

• Ole tarkkaavainen. Kiinnä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsnyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.

Tutustu laiteseen käyttoöhjeen avulla ennen käytöä.

• Älä kaytä laitetta muihin kuin vain sille märättyihin tarkoituksiin (katso kohtia kayttotarkoitus ja oksasilppurilla työskeinteleminen).

Välta epanormaalia työasentoa. Seiso työskennellessä iaina tanakasti ja tasapainoisesti.

Käytä sopivaa työvaatetusta:
- ei valjä vaatteita tai koruja, likkuvat osat voivat tarttua niihin

• liukumattomat kengat (turvakengat)
• hiusverkkotaihattupitkienhiustensuojaamiseen

Käytä henkilökohtaista suojavaatetusta:

• olet vasynyt
• suojalasit tai suojanaamari
• käsineet
• hyväksytty turvakypära tilanteissa, joissa täytyy varautua paan loukkaantumiseen (esim. puiden kaatamisessa tai karsimisessa).

Suosittelemme jalkasuojan pitamista.
- Pida työalue järestyksessä! Epäjärestyksesta voi olla seurauksena tapaturmat.
Huomioi ymparistovaikutukset:

• Pida moottorisaha pois sateesta.
• Äla käytä moottorisahaa kosteassa tai marassa ymparistössa.
  Huonolla saallä (sade, lumisade, jaa, tuuli) siirä toitä myohemmäksi - suurempi tapaturmavaara!
  Huolehdi hyvastā valaistuksesta.
• Äla käytä moottorisahaa palavien{nesteiden tai kaasujen lahettyvilla.

Ala koskaan jata sahaa valvomatta.
Tauon aikana ketjusaha on jatettäv siten ettei saha vaaranna ketaan. Varmista ketjusaha asiatonta käytöä vastaan.
Alle 18 v. henkilot eivat saa kayttta ketjusahaa.
Pida muut henkilot loitolla.
Käytäja on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidän omaisuuteen.
Käytäja on vastuussa kolmansia kohtaanyöskentelyalueella.
Pida lapsed loitolla.
Alä anna muiden henkilöiden, erityisesti lasten, koskea tyokalua tai kaapelia.

Pida muut loitolla tyoalueesta.

Suojaudu sahköiskulta. Välta kosketusta maadoitettujen osien (esim. putket, lämmityspatterit, liedet, jäkaapit jne.) kanssa.
Alä kayta vauroituneita teraketjua tai ketjuja, joiden muoto on muuttunut.

Käytä ainoastaan hyvin teroitettuja teräketjuja, sillä tylsät teräketjut eivat kasvata pelkästaan takaisiniskuvaaraa, vaan kuormittavat myos moottoria.
Aloita leikkaaminen vasta kun teräketju on saavuttanut tāyden kierrosluvun.
Käynnistettaessä tulee moottorisahaa tukea kunnolla ja pitäa siitä tukevasti kiinni. Terän ja ketjulaipan tulee olla vapaina.
Alä yikuormita laitetta! Työskently sujuu parhaiten ja turvallisimmin ilmoitetulla teholla.
Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyina, alakä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.
Ala muuta laitetta tai laitteen osia.
Alä ruiskuta laitetta vedellä. (vaara sahkövirrasta).
Sälytä laitetta turvallisesti. Sälytä käyttramattomia laitteita kuivassa, lukitussa tilassa, jonne lapset eivat pääse.
Sammuta kone ja veda pistoke verkosta:

• kun moottorisaha koskettaa maata, kiviä, nauloja tai muita vierasesineita tarkista heti terä ja ketjulaippa
• korjaustoissä
  huolto- ja puhdistustöissä
• härviöden poistossa
• kun liitäntäjohto on poikki
• kun tarkistetaan liitantajohtoa, onko johto kiertynyt tai vauroitunut
• kuljetuksen ajaksi
• ketjun kirstamisen ajaksi
• ketjun vaihdon ajaksi
• kun poistutaan koneen luota (myös lyhytaikaisen katkon ajaksi)

Hoida moottorisahaa huolella:

• Pidä työkalut terävina ja puhtaana, joilloin niillä on parempi ja turvallisempi työskennellä.
• Noudata huoltomääräyksiä ja voiteluohjeita ja työkalun vaihto-ohjeita.
• Pidä kändensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta.

Tarkasta laiteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksen mukainen kunto.
• Tarkista, toimivatko kaikki likkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien tayty olla asennetu oikein ja tayttäa kaikki maaraykset jotta sahan moitteeton toiminta varmistetaan.
  Vaurioituneet suojavarusteet ja osat on annettava hyväksytyn työpajan korjattavaksi tai vaihettavaksi, ellei käytöohjeessa ole toisin ilmoitettu.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

Sähköosien turvallisuus

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään

1,5 mm² pituden ollessa maks. 25 m
2,5 mm² pituuden ollessa yli 25 m

Pitkät ja ohuet liitosjohdot aiheuttavat jannitehaviöta. Moottori ei saavuta enä maksimaalista tehoa, laitteen toiminta heikkenee.
■ Liitäntäjohndon pistokkeiden ja kytkentälataikoiden tulee olla kumista, pehmeästa PVC:stä tai muusta termoplastisesta materialiaista, jonka mekaaninen lujuus on sama tai niiden tätyy olla paällystetty vastaavalla materiaalillla.
Liitantajohdon pistokteen tayty olla roiskevesisuojattu.
Liitantajohtojen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokeliitin ole marka.
Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johto kuumuudelta, oljylta ja teraviltä reunoilta. Alā vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
Jos kaytatajtohtokelaa,kelaa joht kokonaan kelasta.
Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
Ala kayta viallisia liitantajohtoja.
Käytäulkona vain tarkoituksenmukaisa sallittuja ja vastaavasti merkittyä pidennysjohtoja.
Alä kayta tilapaisia sahkolitantoja.
Alà missaàn tapauksessa ohita suojavarusteita tai ota niitā kaytostā.
- Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).

Sahköisten osien sähköllitänta tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidan asiakspalvelumme suoritettavaksi. Paikallisia märäyksi, erityisesti suojatoimenpiteita on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisia varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytö voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Kokoonpano

Liitä moottorisaha vasta taydellisen kokoonpanon jälkeen sahköverkloon.

Loukkaantumisvaara!
Käytä suojakäsineitä kokoonpanon yhteydessä.

Aseta moottorisaha tasaiselle alustalle. 1
Poista sujoaus (10) irrottamalla kiinnitysruuvi (11). 1
Aseta teraketju ketjulaipan ympari kulkevaan ohjausuraan. Huomioi ketjunivelten oikea kulkusuunta.
Asenna ketjulaippa. 3

Huomioi asennuksessa, etta teraketju on oikein ohjausurassa ja ketjupyorassä (13). 4

Sahausketju on vaikea asettaa ketjupyörän ympärille?

Pyorita ketjukiristajaa (22) vastapaiaan kunnes sahausketju voidaan asettaa helposti ketjupyoran ymparille. Pyorita ketjukiristajaa (22) myotapaiaan kunnes sahausketju on kirstetty tarpeeksii.

Aseta sujoaus (10) takaisin.
Kiristä teräketjua kuten luvussa „Teräketjun kiristys" on kuivaittu.

Ennen ensimmäistä käyttoönottoa

Ketjun voitelu

Moottorisaha toimitetaan ilman teraketjutartuntaoljyn tayttoa.

Sahan käytö ilman teräketjutartuntaöljä johtaa moottorisahan vauroitumiseen.

Die Terän kestoikä ja leikkausteho riippuu optimailisesta voitelusta. Kayton aikana voidellaan moottorisahaa automaattisesti oljyllä oljynvirtauskanavan kautta.

Öljysälioni taytö: 5

Aseta moottorisaha sopivalle alustalle.
Ruuvaa oljysaillion korkki (9) auki.
Täytä öljysällö biologisesti hajoavalla moottorisahatartuntaöljyllä (n. 100 ml). Täytömaärän nakee katseluaukosta (17). Käytä täytämisen helpottamiseksi suppiloa. Varo etei öljysällöön pääse likaa.
Ruuvaa oljysaillion korkki takaisin kiinni.

Paina ensimmäisen tayton yhteydessä tai onaan tyhjennetyn öljysailion tayton jälkeen mer:a" n. 10x, pumpataaksesi öljä kiertoon.

Alä kaytä ikinä kierratetyä oljä tai jäteoljä.
ettaessä oljä, jota ei ole hyväksytty moottorisahoille,
eaa takuu.

Käyttoönonotto

Verkkoliitäntä

Vertaa laitteen typpikilpeen merkittyä jannitettä verkkojännitteeseen ja liita laite vastaavaan ja maäräystmukaiseen pistorasiaan.

Maadoitettu Schuko-pistorasia, verkkojannite 230 V vikavirtakytimellä (FI-kytkin 30 mA).
Käytä pidennysjohtoa, jonka poikkileikkaus on riittä.

(1) Verkkovarmistus

16 A hidas

Käynistys / Sammutus

Alä kaytä laitetta

jonka kytkintä ei voida kytkeä paälte tai pois paälta.
jonka terä- ja moottorijarru ei toimi asianmukaisesti

Vaurioitunut katkaisia ja jarru on heti korjattava tai vaihettava asiakspalvelun toimesta.

Päälkytkemisen aikana tulee moottorisahaa tukea kunnolla ja pitää kiinn. Terän ja ketjukilven täytyy olla vapaina.

Käynistys 6

Paina ja pida paallee-kytkentalukitusta (5) painettuna. Paina sitten paallee-/pois-kytkinta (6). Paastaaas paallee-kytkentalukituksesta irti.

Sammutus

Päastä paälle-/pois-kytkimestä irti.

Terajarru

Terajarru on suojamekanismi, joka laukee moottorisahan iskiessä etummaisen kasisuojan yli tai kun päästetäan paälle-/pois-kytkin irti. Moottorisaha pysahtyy valittomästi (< 0,1 sek.).

Terajarrun tarkistus

Tarkista ajoittain terajarrun toiminta.

Aseta terajarrun laukaisin (3) asentoon 2 ja käynnistä moottorisaha. 7 asento 2 = terajarru aktiivinen teraketju ei liku
Aseta terajarrun laukaisin (3) asentoon 1 ja käynnistä moottorisaha. 8 asento 1 = terajarru vapaa t teraketju käynnistyy

Teräketjun kirstys

Tarkista teraketjukiristys

ennen työn alkua
ensimmäisten sahausten jälkeen
sahaamisen aikana säännöllisesti 10 minuutin valein
Kestoikaan voi vaikuttaa vain oikeasti kirstetyllä teraketjulla ja riittavalla voitelulla.

Huomioi seuraavat kohdat:

Uutta teraketjua taytyy useammin jalkikiristaa, ennenukin ketju on asettunut.
ketjun lammetessä kayttolampötilaan ketju venyy ja tāytyy kiristäa.

Sahaustöden jälkeen ketjun kirstystä jälleen lóysataan, sillä ketjun jaähtyessä muodostuisi muuten lian suuri jännitys ketjuun.

Jos ketju heiluu tai nousee ohjauksesta ulos, kiristä heti

Teraketjun kirstys:

1. Aseta moottorisaha moottori alaspain tasaiselle alustalle.
2. Löysää kiinnitysruuveja (11) 1 - 2 kierrosta vastapäivään.
3. Kännä ketjun kiristysrengasta (12) asteittain myötapäivään kunnes sopiva ketjunkiristys on saavutettu. Porraslukitus体系建设 kjetjukiristyksen lôystymisen.

① Kiinnitysruuvi (11) pyörii mukana, tarvittaessa lóysää ruuvia kirstyksen aikana.

1. Teraketju on kirstetty oikein, jos ketjua voi nostaa n. 3 - 4 mm ketjulaipan keskikohdassa. 10
2. Kännä ketjun kirstysrengasta (12) vastapäivän, jos ketju on liian kireällä.
3. Kirista kiinitsruuvia kasin.
4. Tarkista, etta ketjunivelet ovat oikein ketjulaipan ohjausurassa.

Työskently moottorisahalla

Ennen sahaamista

Suorita ennen käytöönotto ja saannöllisesti sahauksen aikana seuraavat tarkistukset:

Onko moottorisaha taydellisesti ja maarayksenmukaisesti asennettu?
Onko moottorisaha hyvüssä ja turvallisessa kunnossa?
Onko öljysäiliö taytety?
Tarkista öljyntaso katseluikkunasta (17) sännöllisesti.
Lisää heti öljya, kun öljyntaso on kohdassa „MIN“, jottei teräketju pyörì kuivana.
Onko teraketju kiristetty oikein? Huomioi kappaleen, Teraketjun kiristys" kohdat.
Onko terä oikein teroitettu? Ainoastaan teroitetulla terällä työskentelee hyvin ja turvallisesti.
Onko terajarru vapautetu ja toimiiko se moitteettomasti? Terajarrun vapauttimen (3) tayty olla kohdassa 1. Huomioi kappaelen, Terajarrun tarkistus" kohdat.
Onko kädensija puhdas ja kuiva - puhtaana öljysta ja pihkasta?
Onko työalue tarkistettu kompastusvaaran kannalta?
Pidätkö tarvittavia suojavarusteita?
Oletko lukenut ohjeet ja ymmartanyt ne?
Onko verkkopistoke ja jatkojohto hyvassakunnossa?

Aä käytä viallisia johtoja.

Onko jatkojohto oikein johdettu?

Liitta laitepistoke jatkojohtoon. Muodosta jatkojohdolla tiukka silmukka ja työnnä se turvarenkaan lapi. Ripusta sitten silmukka koukkuun. Pistokeliitäntä on varmistetu nyt irtoamista vastaan. 11

Varmista työn aikana, etta jatkojohto menee ain moottorisahasta taaksepän, teran ja sahattavan materiaalin alueelta poispän.

Sahan takaisinisku

Mita tarkoittaa sahan takaisinisku? Sahan takaisiniskussa käynissä oleva moottorisaha tyontyy yllattäen ylos- ja taaksepain, käytäjan suuntaan.

Takaisinisku tapahtuu kun

• laipan kärki koskettaa sahattavaa materiaalia (tahattomasti) tai muita kiinteita esineita.
• teraketju jumittaa.

Moottorisaha reagoi hallitsemattomasti ja aiheuttaa usein vakavia loukkaantumisia käytäjälle.

Aloita sivuttaiset vaiheet, vino- ja pituussuuntaiset sahaamiset tavallista varovaisemmin, sillä kyseisissä tilanteissa ei tarauspiikki (16) asetu.

Miten voin valttätakaisiniskua?

• Alä ikinä aloita sahaamista laipan kärjellä. 12
• Alä ikinä sahaa teralaipan kärjen yläreunalla. 13
• Aseta moottorisaha aina mahdollisimman matalaki. 15
  Aloita sahaus vain pyörivälla teräketjulla.
• Älä koskaan käynnistä konetta kun terä on asetettu työstettävään materiaaliin.
  Työsketele vain terävälla tai oikein teroitetulla teräll.
• Älä koskaan työskentele irdonaisella tai venyneellä teräketjulla.
  Työskentele ainoastaan oikein kiristetyllä teräketjulla.
• Pidä moottorisahasta aina tukevasti molemmilla käsillä kiinni.
• Käytä tarrasuspikkiavipuna. 16
• Älä kaytä moottorisahaa koskaan olkapäkorkeuden ylapuolella.
• Älä koskaan sahaa useampia oksia kerrallaan. Poistaessa varo ettei moottorisaha kosketa muita oksia.
• Käytä märämitta-katkaisuun sahapukkia.
• Pistosahauksia saa suorittaa ainoastaan koulutetuhenkilot.

Yleinen toiminta sahauksessa

• Alä työskentele lumen, jän tai juuri kuoritun puun paällä - liukastumisvaara.
• Älä työskentele huonoissa valo-osuhteissa (esim. sumussa, sateessa, lumipyryssa tai hamärassa). Yksityiskohtia putoamisalueella ei voi enää nähda -tapaturmavaara.
  Pida houlta, etta tyopaikka on turvallinen ja raivattu.
  Välta epanormaalia työasentoa. Pida itsesi koko ajan tasapainossa. Alä työskentele kumarassa asennossa.
  Käytä moottorisahaa vain tukevasti seisten. Pidä moottorisahaa hieman oman kehon oikealla puolella.
  ■ Alä kaytä moottorisahaa puun nostamiseen tai likuttamiseen.

Varmista ettei puussa ole vierasaineita (kivia, naulojaym.).
Pida moottorisahaa aina molemmilla käsillä, vasan kasi etummaisesa kadsijassa (4) ja oikea kasi takimmaisesa kadsijassa (17). Alä koskaan saaaa yhdellä kadellä. 14
Huolehdi ettei puu kaanny sahauksen aikana.
Sahaa lohjennutta puuta varovaisesti Loukkaantumisvaara mukana revityistä puusaleiste.
Anna teräketjun pyöirä ennen puun koskettamista.
Sahaa vain alareunalla. Sahaaminen ylareunalla aiheuttaa sahan takaisiniskun.
Aseta moottorisaha aina mahdollisimman matalaksi.
Käytä tarrauspikkejä (16) moottorisahan kiinnittämseen puuhun. Käytä tarrauspikkejävipuna sahauksen aikana.
Aseta tarauspiikit (16) alempaan pisteesen vahvempia oksia tai runkoja sahatessa. Irrota tarauspiikit puusta asennon vaihtoa varten ja aseta udestaan alemmaksi. Alä poista saaaa asettelun aikana sahausurasta.
■ Anna moottorisahan tehdä työta tuottamalla keyen vipuvoiman tarrauspiikkien kautta. Alä paina voimalla sahauksessa.
Alä koskaan työskentele

• ojennetuilla käsivarsilla
• hankalissa paikoissa
• tikapuiden, tyotelineen tai puun paallä seisten.

■ Ålä kaytä moottorisahaa koskaan olkapäkorkeuden ylapuolella.
Alä ylikuormita moottorisahaa. Paras sahaustulos saadaan, kun ketjunopeus ei laske.
- Ole varovainen sahauksen lopussa. Painovoima muuttuu heti kun saha tulee ulos puusta. Jalkojen loukkaantumisvaara.
- Poista moottorisaha urasta vain teräketjun pyöriessä.
Alä koskaan kosketa lanka-aitoja tai maata käynnissä olevalla sahalla.
Kytke moottorisaha pois paalta sahausten valissä, jos suoritat useampia sahauksia.
Sammuta moottorisaha heti jos teräketju juniutuu puuhun ja vedä pistoke pois. Kayta kiilaa saadaksesi ketjulaippa taas vapaaksi.
■ Pidä taukoja sahauksen aikana, jotta sähkömoottori voi jäähtyä.

Lisäohjeita puurunkojensahaamiseen

• Älä koskaan aseta puurunkoa sahausta varten maahaan. Tue puurunkoa siten etta sahausura ei sulkeudu ja jumita teräketjua. Käytä turvallista alustaa (esim. sahapukki). Välta maan koskettamista ketjulaipan kärjellä tai teräketjun kanssa.
  Aseta ja purista lyhyet puurungot kiinni ennen sahausta.
  Välta ohuiden oksien tai sahatabaran sahaamista. Moottorisaha ei ole sopiva kyseisille toille.
  Suorita pituussahaukset erityisella huolellisuudella, koska tarrauspiikkeja ei voi kayttä. Valtat sahan takaisiskuja ohjaamalla saaaa matalassa kulmassa.

Jos seisot työskentelyssa rinteessä, aina puunrungon tai sahattavan tavaran ylapuolella tai sivulla. Ota huomioon pois pyörivat puurungot.

Lisaohjeita jännityksen alaisten puidensahaamiseen / vapauttamiseen

Jos vapautetaan jännityksessä olevia oksia, puita tai puuta sahauksella, on oltava erittain varovainen. Puutavara voi reagoida tãysin hallitsemattomasti ja voi johtaavakaviin loukkaantumisiin tai kuolemaan.

Kyseiset tyot pitäisi suorittaa vain koulutetut ammatthenkilot.

Aloita vapautusleikkaus aina ensiki paineenupuolelta

1 ja sitten katkaisuleikkaus 2 - muuten moottorisaha voi jumiuttua tai iskeä takaisin.

Puu on jannityksessä ylapuolella 17

Suorita alhaalta ylospain yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita samassa paikassa toinen leikkaus ylhaälta, joka katkaisee puurungon.

Puu on jannityksessä alapuolella 18

Suorita ylhaälta alaspain yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita samassa paikassa toinen leikkaus alhaalta, joka katkaisee puurungon.

Paksut puurungot ja voimakas jannitys 19

Suorita alhaalta ylospain yksi leikkaus (kolmasosa puurungon halkaisijasta).
Suorita etaisyydella ensimmäseen leikkaukseen toinen leikkaus ylhaälta, joka katkaisee puurungon.

Oksien poisto 20

Suorita 15 cm:n päästä puurungosta alhaalta yksi sahaus (1/3 osaa puurungon halkaisijasta).
Suorita sitten n. 8 cm ulompana toinen leikkaus ylhaälta, joka katkaisee oksan.
Loppuosan poistamista varten saaaa oksaa kolmasosa alhaalta ihan puurungon vierstä.
Suorita toinen leikkaus ylhaälta, joka poistaa loppuosan.

Lisäohjeita puiden kaatamiseen

Pida aina suojakyparaa paasssuojaksi putoavilta oksilta.

• Ota huomioon ketjulaipan pituus. Vain sellaisia puita saa kaataa, joiden runkohalkaisija on pienempi kuin ketjulaipan pituus.
  Turvaa työalue ennen puiden kaatamista. Varmista, ettei kaatoalueella oleskele henkiloitä tai elämä (vahimmäisetäisyys 2 puun pituutta).
  Varmista aina, etta työalue puurungon ympärillä on vapaa (kompastusvaara poistettu) ja etta poistumisreitillä ei ole esteita. 21
  Huolehdi tukevasta asennosta.

Neuvo:

Märätä ennen puun kaatamista kaatosunta. Huomioi kaatosunnan märätämisesä puulatvan painopiste, viereiset puut, rinteen suunta, puun kunto ja tuulen suunta. Talle puolle sahataan kaatokiila.

Puin kaato: 22

Raivaa puurungon työalue hairitsevista oksista, risuista ja esteistä.
Raivaa rungon tyvi perusteellisesti - hiekka, kivet ja muut vierasaineet tylsistyttavat teraa.
Huomioi puun kunto - ole varovainen vaurioituneiden puurunkojen ja huonojen puiden (hatara, laho tai kuollut) kanssa.
Sahaa puurunkoon kaatakila, jonka syyvyys on n. 1/3 rungon halkaisijasta. Sahaa ensin vaakasuora leikkaus ja sen jälkeen saaha yläpuolelta ura 45^ :een kulmassa ensimmäiseen nahden.
Sahaa sitten puurungon vastakkaiselle puolelle vaakasuora kaatoura. Ed. mainitun uran tulee olla hieman korkeammalla (n. 4 cm) kuin kaatakilian vaakatason ura.
Àlā missān tapauksessa sahaa puurunkoa lápi. Puurungon halkaisijaan tāytyy jäädä n. 1/10 ehjäa puuta. Jos puu alkaa kaatua ennenaikaisesti, vedà moottorisaha heti urasta pois ja astu taaksepāin tai sivulle.
Lyö vaakatason kaatouraan kiila, jotta puu alkaa hallitusti kaatumaan.
Varo putoavia oksia, kun puu alkaa kaatumaan.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhdistustyö-tä

• kytke laite pois päältä
• Odota moottorisahan pysahtymista
• verkkopistoke vedetaan irti

Laajempia huolto- ja puhdistustöitä mitä on kuvaltu tassā luvussa, saa suorittaa ainostaan asiakspalvelu.

Huoltoa ja puhdistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti.

Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin.

Huolto

Pidä kaseiita vältaaksesi mahdollisia loukkaantumisia.

Jotta taataan moottorisahan pitka ja luotettava käytö, suorita seuraavat huoltotyöt saännöllisesti..

Tarkista moottorisaha selvien puutteiden kannalta kuten

• lóysā, riippuva tai vaurioitunut teräketju
• lòysä kiinnitys
• kuluneet tai vauroituneet rakenneosat

Tarkista moottorisaha jokaisen kayton jälkeen

• koluminen, erityisesti ketju, ketjulaippa ja ketjupyöra.
• oikein asennettu ja ehja suojus tai turvavarusteet.

Tarpeelliset korjaukset tai huoltotyöt tulee suorittaa ennen moottorisahan käytöä.

Terän teroitus

Teran teroitus vaatli muutamia asiantuntemustietoja.

Teroituta teräketju ammattilaisella.

Voit teroittaa teraketjun myos itse teraketjun teroituslaitteemm KSG 220 (tarvike-nro.:302360) avulla.

Ainoastaan terävällä ja puhtaalla terällä voi työskennellä turvallisesti ja hyvin.

Teräketjun ja ketjulaipan vaihto

Teräketjuun ja ketjulaippaan kohdistuu suurta kulutusta.
Vaihda teräketju ja ketjulaippa valittomasti uuteen, jos niiden moitteetonta toimintaa ei voida taata.

Aseta moottorisaha tasaiselle alustalle.
Poista sujoaus (10) irrottamalla kiinnitysruuvi (11). 1
Kaannä ketjun kirstintä (22) vastapäivän, jolloin teräketju lôystyy hieman.
Irrota ketjulaippa teraketjuineen.
Puhdista ohjausura perusteellisesti, jos vaihdetaan vain teraketju.
Huomioi asennuksessa, etta ketjunivelet asettuvat oikein ohjausuraan. 4
Pyorita ketjukiristajaa (22) myotapaivaan kunnes sahausketju on kirstetty.
Aseta sujoaus (10) takaisin.
Kiristä teräketjua kuten luvussa „Teräketjun kiristys" on kuvailtu.

Ketjupyöra

Ketjupyörän (13) kuormitus on erityisen suurta. Tarkista ketjupyörän hammastus saannöllisesti kulumisen tai vaurioitumisen kannalta.

Kulunut tai vauroitunut ketjupyöra vähentä teräketjunkestoikää ja siksi se pitäisi valhtaa valittomasti asiakspalvelun toimesta.

Öljyautomatiikan tarkistus

Automaattisen terävoitelun toiminta tarkistetaan käynnistämälla moottorisaha ja pitämälla kärkea pahvia tai paperia pain.

Älä kosketa ketjulla maata. Pida 20 cm:n turvaetäisyys. Jos tarkastukssaa nakyllisäantyvä oljyjalki, toimii oljyautomatikka moitteettomasti.

Jos tãysinaïsestä oljysaillösta huolimatta ei nay oljyjalkea

puhdista öljynvirtauskanava (14) ja ylempi ketjun kiristysreikä (15). 23
Jos toimenpiteet eivat tuota tulosta, ota yhteys asiakaspalveluun.

Puhdistus

Puhdista moottorisaha huolellisesti jokaisen kayton jalkeen, jotta moitteeton toiminta saillyisi.

Puhdista kotelo pehmeallā harjalla tai kuivalla liinalla.
Puhdistuksessa ei saa kayttä vettä, liuottimia ja kiillotusaineita.
Varmista, etta moottorijäahdytksen tuuletsaukot psvvat vapaana (ylikuemenemisvaara).
Pura pidemman kayton (1 - 3 tuntia) suojus, ketjulaippa ja teraketju ja puhdista ne harjalla. 24
Laita kovin likainen tai pihkaantunut teraketju mutamaksi tunniksi astiaan, jossa on teraketjun puhdistusaineitta. Huuhtele ketju sitten puhtaalla vedella.
Poista ketjupyörästa ja kilven kiinntyksesta kaikki kiinteät liat harjalla.
Puhdista oljynvirtauskanava puhtaalla liinalla.

Kuljetus

Vedä verkkopistoke irti aina ennen kuljetusta.

Kuljeta saaaa ainoastaan terasuojus paikallaan.

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.
■ Huomioi ennen pidempää varastointia seuraavat asiat sahan käytöän pidentämiseksi ja helpon käytettävyden takaamiseksi:

Suorita perusteellinen puhdistus.
Poista oljy oljysaillostä.

Neuvo:

Joillakin teräoljyill on taipumus paakkuuntua pitemmälla ajalla. Siksi tulisi oljyjarestelm huuhdella moottorisahapuhdistajalla ennen pitempiaikaista varastointia. Täytä puhdistusainetta oljysällöön puolilleen (n. 50 ml). Sulje oljysällö. Käynnistä moottorisaha ilman asennettua ketjulaippaa ja ketjua ja käytä kunnes koko puhdistusaine on tullut moottisahan oljyaukosta ulos.

Upota teräketju pikaisesti oljkylpyyn ja kärì sitten oljypaperiin.

Mahdolliset Häiriöt

Ennen jokaista hairiönpoistoa:

• kytke laite pois päältä
• Odota sahan pysahtyminen
  Vedä virtapistoke irti

Joka hairiönpoiston jälkeen käynnista ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö	Mahdollinen syy	Korjaus
Mooctorisaha ei käynisty pääle-kytchemisen jälkeen	teräjarru ei virtaa jatkojohto vauroitunut Verkkopistoke, moottori tai katkaisia rikk	vapauta teräjarru tarkista viransyöttö, pistorasia, sulake tarkista jatkojohto, vaihda vauroitunut johto valittömästi anna pätevän sähköasentaja tarkastaa moottori tai katkaisja, tai korjata ne alkuperäisia varaosia käytäen
mooortorisahan käynissä keskeytyksiä	huono ulkoinen sähkökontakti huono sisäinen sähkökontakti päälle-/pois-kytkin rikk	kännny asikaspalvelun puolella
mootorisaha nyhtää, varisee tai ei sahaa kunnolla	terä tylsa terä kulunut ketjukiristys ketju ei ole oikein asennetty (hampaat osoittavat värärään suuntaan)	teroiituta terä tai vaihda se valihta terä tarkista ja säädä ketjukiristys asenna ketju udestaan
moottori ei työskentele täydellä teholla	jatkojohto liian pitkä tai poikkileikkaus liian pieni pistorasia liian kaukana päällitännästa	käytä jatkojohtoa, jonka poikkileikkaus tarpeksi suuri käytä lahempänä työaluetta olevaa pistorasiaa
teräketju kuumenee	säillössä ei ole öljä öljynvirtauskanava sukkeutunut ketjukiristys liian suuri terä tylsa	lisää öljä puhdista öljynvirtauskanava säädä ketjukiristä teroiituta terä tai vaihda se
ei teräketjun voitelua	säillössä ei ole öljä öljynvirtauskanava sukkeutunut	lisää öljä puhdista öljynvirtauskanava

Tekniset tiedot

Tyyppi	KSL 2200/40
Moottorin teho P1	2200 W
Verkkojännite	230 V~
Verkkotaajus	50 Hz
Tyhjäkäntyikierrosluku n0	7600 min-1
Verkkosulake	16 A hidas
Ketjulaipan pituus	400 mm
Teräketjun nopeus	13,5 m/s
Öljysällön maks. tilavuus	150 ml
Sujoausluokka	II / 回
Teräjarrun jarrutusaika	0,1 sek.
Paino	5,9 kg
mitatu melutehotaso LWA	101 dB (A) (mitatu direktiivin 2000/14/EG mukaisesti)
taattu melutehotaso LWA	102 dB (A) (mitatu direktiivin 2000/14/EG mukaisesti)
Äänen painetasolo LPA (mitatu direktiivin 2000/14/EG)	80,74 dB (A)
Käsi-käsiversi varinä edessä EN 1033/DIN 45675 mukaisesti	a_vhw = < 3,85 m/s2
Käsi-käsiversi varinä takana EN 1033/DIN 45675 mukaisesti	a_vhw = < 3,43 m/s2

Takuuehdot

■ Myönnämme laitteelle 2 vuoden takuun, joka alkaa laitteen kauppiaan varastosta toimituksen jälkeen ja se kattaa materiaali-tai valmistusvirheiden aiheuttamat viat.
Vahingot, jotka johtuvat epaasialisesta käsittelysta tai siita, etta palautetuja laitteita ei ole pakattu riittavasti tai etta käyttoohjetta ei ole noudatetu, eivat kuulu takuuoikeuksien piirin edes takuaikanakaan. Virheelliset osat tulee lahettaa tehtaallemme postimaksu- tai rahtivapaasti. Valmistajan paätettäväksi jäa, toimittaako se ilmaiset varaosat.
Takuu ei ulotu sahaketjun, laipan, ketjusuojan, ketjupyorān ja hiilharjojen normaaliin kulutukseen.
Syntyvat takuutyot suorittaa valmistaja. Vian korjaamiseen saa kayttta toista yritysta vain nimenomaisella luvallamme.
Takuu on voimassa vain, kun käytetaan alkuperäisiä varaosia.
- Pidatämme oikeuden muutoksiin, jotka palvelevat teknistä edistystä.

Laitteen kuvaus / Varaosat

Positio.	Tilausnro	Nimitys
1	362927	ketjulaippa
2	362992	teräketju
3	362603	teräjarrun laukaisin
4	362604	etummainen kändensija
5		käynnistyslukitus
6		päälle-/pois-kytkin
7		moottorin tuuletusaukot
8		laitejohto pistokkeella
9	362610	öljysäillön korkki
10	362605	suojus
11		kiinnitysruuvi
12		ketjun kirstysrengas

Positio.	Tilausnro	Nimitys
13	362923	ketjupyörä
14		öljynvirtauskanava
15		ylempi ketjun kirstysreikä
16	362606	Tarttujapiikit
17		takimmainen kädensija
18	362921	teräsuojus
19	362602	turvatarrat
20	362608	hilliharjasarja (ei kuvaa)
21	362928	teräöljy 100 ml
22		ketjukiristäjä (ei kuvaa)
	400144	teräöljy 1 l (ei kuvaa)

Tartalom
