KÄYTTÖOHJE PROFI 1800-2 ATIKA

Side Käytööhje - Turvaohjeet - Varaosat

29

Kézi keverőgép

Alä ota laitetta käytöön, ennenkuin olet lukenut sen käytöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla ravall. Säilytettä tuleaa käytlö varten.

H

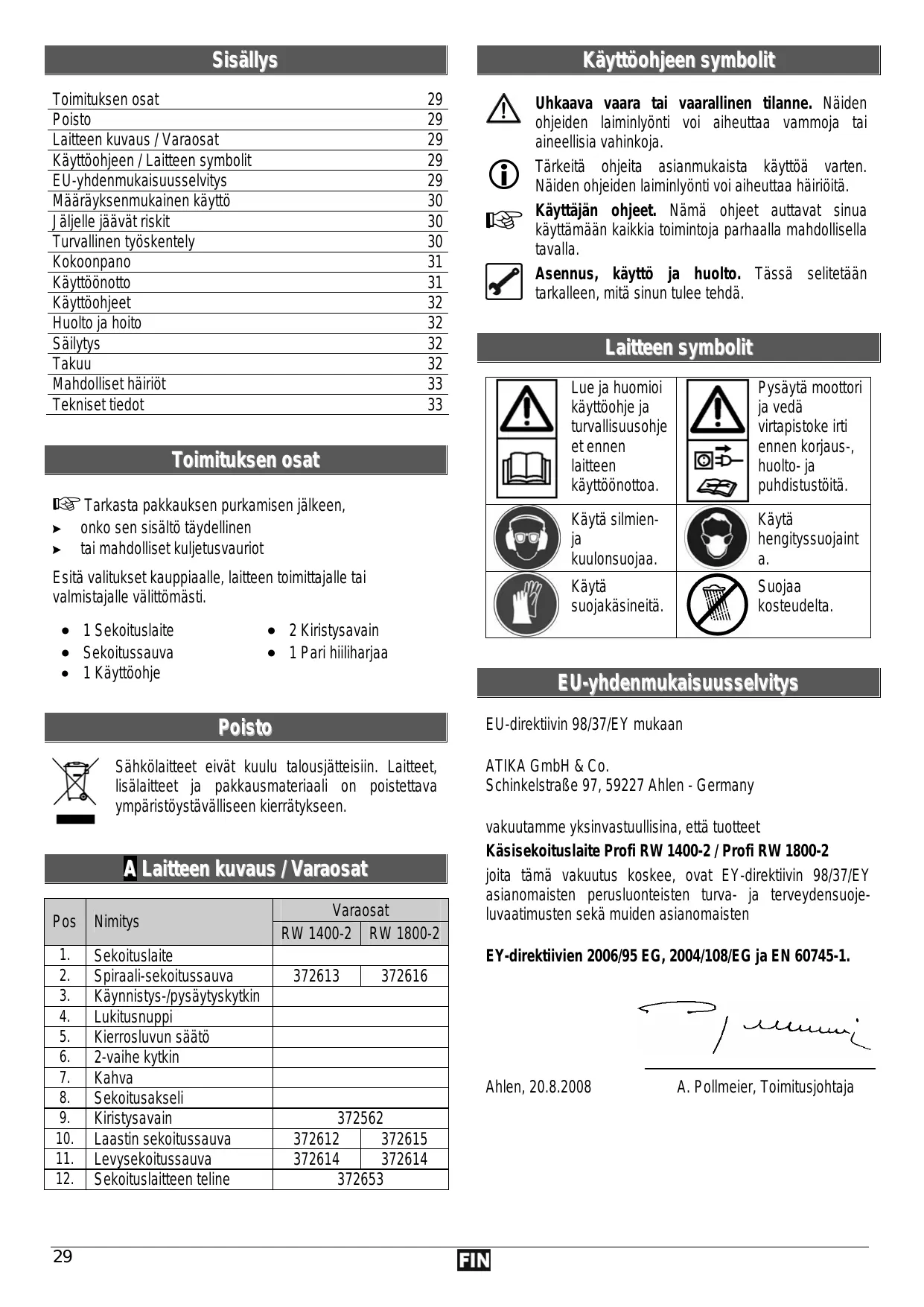

Toimituksen osat	29
Poisto	29
Laitteen kuvaus / Varaosat	29
Käytöohjeen / Laitteen symbolit	29
EU-yhdenmukaisuusselvitys	29
Märarayksenmukainen käytö	30
Jäljelle jävät riskit	30
Turvallinen työskentely	30
Kokoonpano	31
Käytöönotto	31
Käytöohjeet	32
Huolto ja hoitto	32
Säilytys	32
Takuu	32
Mahdolliset Häiriöt	33
Teknisitetod	33

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltto taydellinen
tai mahdolliset kuljetusvauriot

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti.

1 Sekoituslaite

• 2 Kirstysavain

• Sekoitussauva

1 Pari hiiliharjaa

1 Kayttoohje

Poisto

Sähkölaitteet eivat kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmaterialiaali on poistettava ympäristöystävälliseen kierräkykseen.

A Laitteen kuvaus / Varaosat

Pos	Nimitys	Varaosat
		RW 1400-2	RW 1800-2
1.	Sekoituslaite
2.	Spiraali-sekoitussauva	372613	372616
3.	Käynnistys-/pysäytyskytkin
4.	Lukitusnuppi
5.	Kierrosluvun säätö
6.	2-valihe kytkin
7.	Kahva
8.	Sekoitusakseli
9.	Kiristysavain	372562
10.	Laastin sekoitussauva	372612	372615
11.	Levysekoitussauva	372614	372614
12.	Sekoituslaitteen teline	372653

Käytöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeita ohjeita asianmukaista käytöa varten. Naiden ohjeiden laiminlyonti voi aiheuttaa hairiöita.

Käytäjan ohjeet. Nämä ohjeet aftavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huolto. Tassā selenitaan tarkalleen, mitä sinun tulee tehdä.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohje et ennen laitteen käytöönotoa.	Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.
Käytä silmien- ja kuulonsuojaa.	Käytä hengityssuojaint a.
Käytä suojakäsineitä.	Suojaa kosteudelta.

EU-yhdenmukaisuusselvitys

EU-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co.

vakuutamme yksinvastuullisina, etta tuotteet

Käisekoituslaite Profi RW 1400-2 / Profi RW 1800-2

joita tāmā vakuutus koskee, ovat EY-directtiivin 98/37/EY asianomaisten perusuonteisten turva- ja terveydensuojeluvaatimusten sekā muiden asianomaisten

EY-direktiivien 2006/95 EG, 2004/108/EG ja EN 60745-1.

Ahlen, 20.8.2008

A. Pollmeier, Toimitusjohtaja

Märäryksenmukainen käytto

• Sekoituslaitetta voidaan käytäa kotioloissa{neste-ja jauhemaisten rakennusmaterialiaalien sekoittamiseen, esimerkiki: maalit, laastit, liimat, kipsi, saumausmaterialiait, tasoitusmassa, paallystysmassa.
• Laitteessa saa käytä talle laiteelle tarkoitettuja sekoitussauvoja, joiden halkaisija on maks. 140 mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2).

Kaikenlainen muu käytö, erityisesti sytyvien tai yskykysten aineiden sekoittaminen (tulipalo- ja yssaara) ja käytö elintarvikealalla, on märäysten sta. Valmistaja ei vastaa minkäänlaisista tällaisesta tä syntyvistä vahingoista

Riski on pelkastaan kayttajalla.

• Maarayksenmukaiseen käytöön kuuluu myos valmistajan maarämien käytö-, huolto- ja kunnossapitovaatimuksien ja käytöohjeessa olevien turvallisuusohjeiden noudattaminen.
• On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksytjä työterveyslaaketieteellisia ja turvaallisuusteknisä ohjeita.
• Sekoituslaitteeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Kaikki muu käytö, joka poikkeaa näistä ei ole märäysten mukaista käytöä. Valmistaja ei vastaa mistaan näistä syistä aiheutuneista vahingoista - käytäja vastaa niistä kokonaan itse.

Jäljelle jävät riskit

Myos

maaraystenmukaisessa

kaytossa

voi,

asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jaäda jaannösriskejä, johtuen käytötarkoituksen maaraämästa rakenteesta.

Jännörsiskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "maäräyksenmukainen käytö" sekä käyttoohje.

Huomaavaisuus ja varovaisuus pientaehenkiloidenvahingoittumisen ja vaurioden riskia.

• Virran aiheuttamat vaarat, jos kaytát epääasianmukaisia sahköisia liitantäjohtoja.
• Jannitettä johtavien osien koskettaminen, kun sahköiset rakenneosat ovat avattuina.
• Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuoja.

Varotoimista huolimatta on olemassa lisaksi epäilmeisten jäännösriskien vaara.

Turvallinen työskently

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.

• Älä käytä laitetta muihin kuin vain sille märärttyihin tarkoituksiin (katso "Märäyksenmukainen käytö" ja "Sekoituslaitteella työskentely").
• Älä koske sementtiin tai lisääineisiin aläkä hengitta (jauheesta muodostuva poly) tai syö niitta. Käytä henkilokohtaisia suojavarusteita (kasineet, suojalasit, hengityssuoha) sekoitusastiaa tayttäessäi ja tyhjentaessäsi.
• Pidä toiset henkilöt ja eläimet loitoilla työskentelyalueelta. Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia.
• Keskeytä koneen käytö, jos henkilöitä, erityisesti lapsia tai kotieläimä, on läheisyydessä ja kun vaihdat työskentelyaluetta.
• Laitteen käytäja on vastuussa muiden käytöpaikan laheisyydessä oleskelevien turvallisuudesta.
• Älä koskaan ota laitetta käyttoön, kun sen lahellä on asiattomia henkiloitä
• Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivat tunnetata kayttöhjetta, eivat saa kayttäa laitetta.
• Äla jatā laitetta seisomaan ilman valvontaa.
• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitetyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

• Äla muuta laitetta tai laitteen osia.

• Sammuta kone ja vedä verkkopistoke pistorasiasta:

• korjaustoissä
  huolto- ja puhdistustöissä

• hairioiden poistossa
• kun tarkistat johtoja kiertymisen tai vauroiiden varalta.

• kuljetus
  laitteelta poistuttaessa (myos lyhytaikaisesti)
  epātavallista varähtelyä

• Hoida sekoituslaitetta huolella:

• Pida kädensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta.
  Noudata huoltomääräyksiä ja kelan vaihto-ohjeita

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki likkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien tayty olla asennetu oikein ja tayttäa kaikki märäykset jotta sahan moitteeton toiminta varmistetaan

• Vauroituneet suojalaitteet ja osat taytyk korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, joe ei toisin ilmoitettu käytöohjeessa.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

• Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

Sahkoturvallisuus

IEC 60245 (H 07 RN-F) mukainen liitantäjohto, jonka johtimen poikkileikkaus on vähintään

3 × 1,5 ~mm^2 25 ~m kaapelipituudelle asti
3 × 2,5 ~mm^2 yli 25 ~m kaapelipituuudella

• Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviöta. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitantäjohndon pistokkeiden ja kytkentälakikoiden tulee olla kumista, pehmeastā PVC:sta tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden taytyy olla paallystetty vastaavalla materiaalillla.
• Liitantajohdon pistokkeen taytyy olla roiskevesisuojattu.
• Liitantajohtojen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokellitin ole marka.
• Jos kaytāj johtokelaa, kelaa johto kokonaan kelasta.
  Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
• Älä käytä vialisia liitantäjohtoja.
• Valiaikaisratkaisuiki tarkoitettuja sähköllitantöjä ei saa kayttä.
• Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytösta.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).

Sahköisten osien sahkoliitantä tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meinän asiakaspalvelumme suoritettavaksi. Paikallisia maäräyksi, erityisesti suojatoimenpiteita on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisia varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytö voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Kokoonpano

Sekoitussauvan kiinnitys:

B Ruuvaa sekoitussauva (2) sekoitusakseliin (8). Varmista sekoitussauva kirstysavaimilla (9).

Käytöönotto

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.
  Tarkista ennen jokaista käytöa:

• johdot rikkinaisten kohtien varalta (repeämät, viillot ym.)

äla kayta rikkinaisja johtoja
- laitteen mahdolliset vauriot
(katso kohtaa "Turvallinen työskently")
- etta sekoitussauva on kiinnitetty tiukasti

Verkkoliitäntä

• Vertaa laitteen tyyppikilpeen merkittyä jannitettä verkkojannitteseen ja liita laite vastaavaan ja maäräystemukaiseen pistorasiaan.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).
• Alä käytä vialisia liitantäjohtoja.
• Käytä liitanta- tai jatkokaapelia, jonka johdon poikkipinta on vähintain 1,5 mm²: a 25 m:n pituuteen asti.

Sulake: 10 A

Käynistys

Alä käytä laitetta Jonka kytkintä ei voida kytkeä paälte tai pois paälta. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakspalvelun toimesta.

Kännistys

Paina PÄÄLLE-POIS-kahvakytkintä (3). Laite käynnistyy hitaasti paallekytkennän jälkeen. Kierrosluku nousee lisää-mällä, kun kytkintä painetaan enemman.

Sammutus

Pästä PÄALLE-POIS-kehvakytkimestä (3) irti.

2-Vaiveen vaihteistolla D

Sekoituslaite on varustetu 2-vaihteen vaihteistolla.

1. vaihe: 150 min ^-1 - 300 min ^-1
2. vaihe: 300 min ^-1 - 650 min ^-1

Nopeuden valitsemiseksi kännä kytkinta (6) 180^ .

Käytä kytkinta vain laitteen ollessa pysähtynyt.

Kestotoiminta

Kännistys

Kestotoimintaa varten paina lukitusnuppia (4), kun kytkin on paalkektkyssa tilassa.

Käytä sekoituslaitettakestotoiminnassa vain sekoituslaitetelineen kansa. (Erikoislisävaruste: Sekoituslaitteen teline, 372652)

Sammutus

Paina PÄLLE-POIS-kehvakytkintä (3).

Kierroslukusaatö

Tassa mallissa moottorin kierroslukua ja siten sekoitustehoa voidaan saataa. Kierroslukua voidaan saaataa portaattomasti kierroslukusaatimen (5) avulla.

1. vaihe: 150 min ^-1 - 300 min ^-1
2. vaihe: 300 min ^-1 - 650 min ^-1

Käytöohjeet

Jos henkilot, joilla on verenkiertohairiöltä, altistuvat liian usein varähtelylle, voi heillä ilmaantua vauriota hermojarestelmässä tai verisuonissa.

Voit vahentaa vaarhtelya:

• Kaytamalla tukevia, lampimiä tyokasineita
  Lyhentämällä työskentelyaikaa (pidä usempia pitkä taukoja)

Mene laakariin, jos sormet turpoavat tai puutuvat, tai tulee pahoinvointia.

Käytä vain valmistajan suosittelemia sekoitussau-voja. Huomioi suurin salittu halkaisija (Ø 140 mm - Profi RW 1400-2 / Ø 160 mm - Profi RW 1800-2).
Mukana toimitetu spiraali-sekoitussauva sopii seuraaville materiaaleille: Sakeille ja tarttuville rakennusaineille, kuten liima, liisteri, tasaumassa, laastit, laattalaastit ym.
- Nosta kierroslukua sekoittamisen aikana. Ohjaa sekoitus-laitetta sekoitusaeneen lapi kunnes aine on sekoittunut kokonaan. Huomioi valmistajien kasittelymaaraykset.
- Älä työskentele kestotoiminassa matalalla kierroslu-vulla. Seurauksena on moottorin ylikuormittumi-nen/ylikuumentuminen.
- Pida laitteesta kiinni kahdella käddella sekoituksen aikana.
- Älä tartu pyörivään sekoitussauvaan (pyörivä sekoi-tustyökalu).
Välta roiskeiden aiheuttamista! Työskentele mata-lalla kierosluvulla, kun sekoituslaite upotetaan sekoitusaineseen tai otetaan sieltä pois.

Huolto ja hoit

Ennen jokaista huolto- ja puhistustyöta -

• Kytke laite pois paälä
• Odota etta laite pysahtyvat
• Veda virtapistoke irti

Käytä vain alkuperäisosa. Toisenlaiset osat voivat johtaa arvaamattomiin vauroihin ja loukkaantumisiin.

Tässä luvussa kuvattua laajempia huolto- ja puhdustöitä saa suorittaa vain asiakaspalvelu.

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

Huomioi seuravaa, jotta laite toimintakyky sailly:

• Pida tuuletusaukot vapaana ja puhtaina.
• Poista poly ja lika liinalla tai pehmeallā harjalla.
• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Älä käytä liotusainetta muoviosia varten (bensiini, alkoholi ym.), koska muoviosat voivat vaurioitua.
  Tarkista, etta kahvat on kiinnitetty tiukasti.
  Puhdista sekoitussauva
• Sekoituslaite on varustetu hiiliharjoilla. Kun hiilharjat ovat kuluneet, anna asiakaspalveluksen vaihtaa ne.

Tarkista oman turvallisuutesi vuoksi sekoitussauva sännöllisesti vaurioitumisen kannalta. Vaihda vaurioitunut sekoi-tussauva valittomästi.
Tarkista sekoitusakseli saannollisesti. Jos sekoituslaitteen sekoitusakseli on vauroitunut, laitetta ei saa enaä kayttä. Anna asiakspalvelun korjata laite.

Sallytys

Vedā virtapistoke irti

Sälytä laitteet kuvissa, lukitussa paikassa, lasten ulottumattomissa.
■ Huomioi ennen pitempää varastointia seuraavat asiat laitteen käytöian pidentämiseksi ja sujuvan käytön varmistamiseksi:

Suorita perusteellinen puhistus.

Takuu

Huomioi mukana oleva takuuslvitys.

Ennen jokaista hairiönpoistoa:

• Kytke laite pois pälä
• Odota, etta sekoitussauva pysahtyy
  Vedä virtapistoke irti

Joka Häirionpoiston jälkeen käynistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö	Mahdollinen syy	Toimenpide
Mooitori ei käynnisty.	→ Verkkojännite puuttuu → Liiitäntäjohto viallinen → Verkkopistoke, moottori tai katkaisia rikk	→ Tarkasta sulake (10 A) → tai anna tarkastettavaksi (sähkömies) defekte Kabel nicht mehr benutzen → anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisia varaosia käytäen
Epätavallista varähtelyä	→ Sekoitussauva viallinen → Kiristysppää viallinen → Sekoitettava aine väärälalista	→ Vaihda sekoitussauva → anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisia varaosia käytäen → Väärä käsittely. Huomioi valmistajan val-mistusmaäräykset.
Mooitori käynnisty, lukkiutuu kuitenkin jo pienestä kuormituk- sesta ja mahd. sammuu auto- maattisesti	→ Jatkojohto liian pitkä tai poikkipinta liian pieni. → Pistorasia liian kaukana päälitännästä ja liitäntäjohdon poikkileikkaus liian pieni.	Liitosjohto vähintään 1,5 mm2, maks. 25 m pitkä. Pidemman johdon poikkileikkausksen tulee olla vähintään 2,5 mm2.

Tekniset tiedot

Malli	Profi RW 1400-2	Profi RW 1800-2
Moottorin teho P1	1400 W	1800 W
MoottoriMoottori	vaihtovirtamoottori 230 V~, 50 Hz
Kierrosluku n0(Kierrosluvun sãädöllå)	1. value: 150 - 300 min-12. value: 300 - 650 min-1
Sekoitussauva Ø	140 mm	160 mm
Sekoitussauvan kiinnitsy	M 14
Sekoitussauvan pituus	ca. 600 mm
Käsi-käsivarsi värinä toimintakahvassa(EN 1033/DIN 45675 mukaisesti)	avhw = < 1,69 m/s2
Sekoitettava määrä	< 65 Liter	< 90 Liter
Paino	7,0 kg	7,5 kg
Melutehotaso LwA(mitatu direktiivin 2000/14/EG)	mitatu melutehotaso 96,8 dB (A)
Äänen painetaso LPA(mitatu direktiivin 2000/14/EG)	85,8 dB (A)
Turvallisuusluokitus	II / ☐
Sujoaus	IP 20
