MANUALE UTENTE PROFI 1800-2 ATIKA

Uputa za uporabu – Sigurnosne upute – Rezervni dijelovi

Mescolatore a mano Pagina 44

Istruzioni per l’uso – Indicazioni per la sicurezza Pezzi di ricambio

Håndrøreapparat Side 49

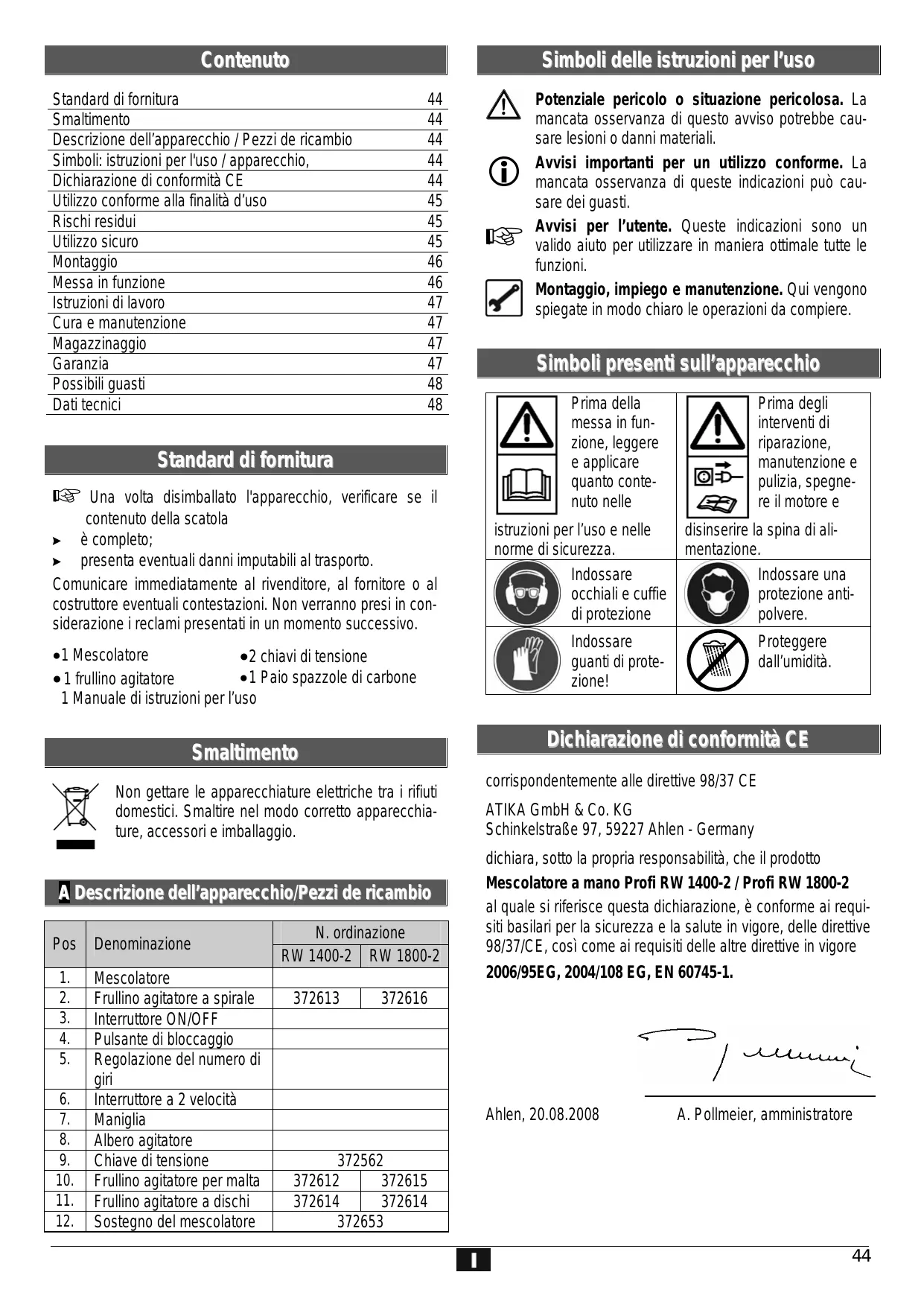

Simboli delle istruzioni per l’uso

Standard di fornitura Smaltimento Descrizione dell’apparecchio / Pezzi de ricambio Simboli: istruzioni per l'uso / apparecchio, Dichiarazione di conformità CE Utilizzo conforme alla finalità d’uso Rischi residui Utilizzo sicuro Montaggio Messa in funzione Istruzioni di lavoro Cura e manutenzione Magazzinaggio Garanzia Possibili guasti Dati tecnici

44 44 44 44 44 45 45 45 46 46 47 47 47 47 48 48

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola > è completo; > presenta eventuali danni imputabili al trasporto. Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 Mescolatore • 2 chiavi di tensione • 1 Paio spazzole di carbone • 1 frullino agitatore 1 Manuale di istruzioni per l’uso

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

A Descrizione dell’apparecchio/Pezzi de ricambio

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Denominazione Mescolatore Frullino agitatore a spirale Interruttore ON/OFF Pulsante di bloccaggio Regolazione del numero di giri Interruttore a 2 velocità Maniglia Albero agitatore Chiave di tensione Frullino agitatore per malta Frullino agitatore a dischi Sostegno del mescolatore

N. ordinazione RW 1400-2 RW 1800-2 372613

Simboli presenti sull’apparecchio Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza. Indossare occhiali e cuffie di protezione

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione. Indossare una protezione antipolvere.

Indossare guanti di protezione!

Proteggere dall’umidità.

Dichiarazione di conformità CE Smaltimento

L Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali. Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti. Avvisi per l’utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni. Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

corrispondentemente alle direttive 98/37 CE ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen - Germany dichiara, sotto la propria responsabilità, che il prodotto Mescolatore a mano Profi RW 1400-2 / Profi RW 1800-2 al quale si riferisce questa dichiarazione, è conforme ai requisiti basilari per la sicurezza e la salute in vigore, delle direttive 98/37/CE, così come ai requisiti delle altre direttive in vigore 2006/95EG, 2004/108 EG, EN 60745-1.

A. Pollmeier, amministratore

372562 372612 372615 372614 372614 372653 44

Utilizzo conforme alla finalità d’uso ƒ Il mescolatore può essere impiegato in lavori domestici per mescolare materiali liquidi e in polvere come: vernici, malta, sostanze adesive, gesso, materiali per la ripassatura dei giunti, stucco, materiale per rivestimenti. ƒ Per l’apparecchio devono essere utilizzati solo determinati frullini agitatori del diametro massimo di (Profi RW 1400-2) - Ø 160 mm (Profi RW 1800-2). ƒ

Qualsiasi altro impiego, in particolare la miscelazi-

pericolo di one di materiali infiammabili o esplosivi ( incendio e di esplosione) oppure l'impiego nel settore alimentare, è da considerarsi non conforme. Il fabbricante non è responsabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso Î il rischio è esclusivamente dell'utente ƒ Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso. ƒ Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al mescolatore apportate in proprio dall’utente. ƒ L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista. I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso. Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose. ƒ Le misure di sicurezza ignorate o non prese in considerazione per distrazione, possono causare, durante l’impiego dell’apparecchio, delle lesioni oppure dei danni materiali. ƒ Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma. ƒ Contatto con parti sotto tensione in caso di componenti elettrici aperti. ƒ Danni all’udito in caso di lavori di lunga durata senza apposite protezioni. Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Utilizzo sicuro Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina. Non utilizzare l’apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d’uso e Utilizzo del mescolatore). Non toccare, inalare (sviluppo di polveri) né ingerire cemento o additivi. In caso di riempimento e svuotamento del recipiente di mescolatura usare indumenti protettivi (guanti, occhiali di protezione e maschera antipolvere). Tenere lontane altre persone e animali dall'area di lavoro. Non lasciare che altre persone, in particolare i bambini, tocchino l’utensile o il cavo. Interrompere l'utilizzo della macchina in prossimità di persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro. L’operatore è responsabile, nel campo di lavoro dell’apparecchio, nei confronti di terzi. L’utilizzatore è responsabile dei sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà. Non usare mai l'apparecchio quando nelle immediate vicinanze ci sono delle persone estranee ai lavori. I bambini e le persone di età inferiore ai 16 anni, i quali non hanno letto le istruzioni per l’uso, non devono utilizzare l’apparecchio. Non lasciare mai l’apparecchio incustodito. Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza. Non modificare l’apparecchio o parti di esso. Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi: − interventi di riparazione − interventi di manutenzione e pulizia − Eliminazione di anomalie − Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati; − Trasporto − Abbandono (anche per interruzioni di breve durata) − Rumori e vibrazioni inconsuete. Utilizzare con cura il mescolatore: − Assicurarsi che gli sfiati siano puliti. − mantenere le maniglie asciutte e libere da olio e grasso. Attenersi alle norme di manutenzione. Controllare se la macchina presenta danneggiamenti: − Prima di riutilizzare l’apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni. − Controllare se qualche componente e danneggiato oppure difettoso. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste. − Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, a meno che le istruzioni per l’uso non prevedano qualcosa di diverso.

Sostituire le etichette di sicurezza danneggiate o illeggibili. ƒ Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

Sicurezza elettrica ƒ Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno ⇒ 3 x 1,5 mm² nei cavi aventi una lunghezza fino a 25 m ⇒ 3 x 2,5 mm² nei cavi aventi una lunghezza fino a 25 m ƒ I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto ƒ Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale. ƒ La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d’acqua. ƒ Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido. ƒ In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo. ƒ Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati. ƒ Non utilizzare conduttori di collegamento difettosi. ƒ Non utilizzare collegamenti elettrici provvisori. ƒ Non cavallottare mai i dispositivi di protezione né metterli fuori servizio. ƒ Collegare l’apparecchio con l’interruttore di sicurezza per correnti di guasto (30 mA). Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza. Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza. Utilizzare solo pezzi di ricambio originali. L’utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l’utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Montaggio Serraggio del frullino agitatore: B Avvitare il frullino agitatore (2) all’albero agitatore (8). Bloccare il frullino agitatore con la vite a stella (9).

ƒ Accertarsi che l’apparecchio sia montato completamente e correttamente. ƒ Prima di ogni utilizzo, controllare: − se i conduttori di collegamento presentano difetti (incrinature, tagli o simili) non utilizzare conduttori difettosi − se l’apparecchio presenta danni (si veda Norme di sicurezza) − se il frullino agitatore è serrato

L Allacciamento alla rete

ƒ Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l’apparecchio alla presa corrispondente. ƒ Collegare l'apparecchio mediante un interruttore di protezione (interruttore automatico per correnti di guasto) 30 mA. ƒ Non utilizzare conduttori di collegamento difettosi. ƒ Utilizzare il cavo di collegamento o di prolunga con una sezione del filo di almeno 1,5 mm² fino a 25 m di lunghezza.

L Protezione: 10 A Accensione Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione C Premere l’interruttore ON-OFF posto sull’impugnatura (3). Dopo l’accen-sione l’apparecchio si avvia lentamente. La pressione pro-gressiva sull’interruttore aumenta il numero di giri.

Spegnimento Rilasciare l’interruttore ON-OFF posto sull’impugnatura.

2-Velocità D L’apparecchio è dotato di cambio a 2 velocità. 1.Velocità: 150 min –1 a 300 min –1. 2.Velocità: 300 min -1 a 650 min -1. Per la selezione della velocità ruotare il selettore (6) di 180°.

LAzionare il selettore solo ad apparecchio fermo. Funzionamento continuo C Accensione Per il funzionamento continuo premere il pulsante di bloccaggio (4) in stato di accensione.

In funzionamento continuo utilizzare il mescolatore solo con il relativo sostegno. (Accessorio speziale: sostegno del mescolatore, N. ordinazione: 372652)

Spegnimento Premere l’interruttore ON-OFF posto sull’impugnatura (3).

Regolazione del numero di giri E Questa versione consente di regolare il numero di giri del motore e, di conseguenza, il rendimento. È possibile regolare il numero di giri in continuo attraverso la regolazione del numero di giri (5). 1. Velocità: 150 min –1 a 300 min –1. 2. Velocità: 300 min –1 a 650 min –1.

Istruzioni di lavoro L'esposizione a vibrazioni troppo frequenti di persone affette da problemi di circolazione può causare danni al sistema nervoso o ai vasi sanguigni. Le vibrazioni possono essere ridotte: - utilizzando guanti da lavoro resistenti e caldi; - diminuendo il tempo di lavoro (effettuando varie pause di lunga durata). Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita. Utilizzare soltanto i frullini agitatori raccomandati dal produttore. Accertarsi del diametro massimo (Ø 140mm – Profi RW 1400-2 / Ø160 mm – Profi RW 1600-1). ƒ Il frullino agitatore a spirale in dotazione è adatto ai seguenti materiali: materiali da costruzione viscosi e adesivi come, ad esempio, sostanze adesive, colla di amido, colla, stucco, intonaci, colla per piastrelle, ecc. ƒ Aumentare il numero di giri durante la mescolatura. Guidare il mescolatore attraverso la miscela bituminosa finché non è completamente mescolata. Attenersi alle prescrizioni di lavorazione del produttore. ƒ

Non lavorare in funzionamento continuo con un basso numero di giri. Ciò porta al sovraccarico / surriscaldamento del motore, non risultando sufficiente il raffreddamento. ƒ Reggere saldamente l’apparecchio con due mani durante la mescolatura. ƒ

Non toccare il frullino agitatore mentre è in rotazione (utensile rotante di mescolatura).

Evitare gli spruzzi! Lavorare con basso numero di giri, quando il mescolatore viene immerso o estratto dalla miscela bituminosa.

Cura e manutenzione Prima di ogni intervento di manutenzione e pulizia - Spegnere l’apparecchio - Attendere l'arresto l’apparecchio - Disinserire la spina di alimentazione Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili. Ogni intervento di riparazione diverso deve essere eseguito soltanto dal produttore o dal servizio di assistenza. Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

L Per garantire la funzionalità della apparecchio, prestare attenzione a quanto segue: ƒ Lasciare libere e pulite le fessure di ventilazione. ƒ Rimuovere la polvere e le impurità con uno straccio o una spazzola morbida. ƒ Non pulire la macchina con acqua corrente o idropulitrici ad alta pressione. ƒ Non utilizzare solventi (benzina, alcool, ecc.) per le parti in plastica, in quanto possono danneggiarle. ƒ Controllare che le maniglie siano ben salde ƒ Pulire il frullino agitatore ƒ Il mescolatore è dotato di spazzole di carbone. In caso di usura far sostituire le spazzole di carbone dal centro di assistenza.

Per la propria sicurezza, controllare regolarmente che il frullino agitatore non sia danneggiato. Sostituire immediatamente il frullino agitatore danneggiato. Controllare periodicamente l’albero agitatore. Un mescolatore con albero agitatore difettoso non deve più essere utilizzato. Far riparare l’apparecchio dal centro di assistenza.

Magazzinaggio Disinserire la spina di alimentazione + Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini. + Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della apparecchio e garantire un facile azionamento della stessa: − Effettuare una pulizia di fondo.

L Garanzia Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti Prima di rimuovere qualsiasi guasto − Spegnere l’apparecchio − Attendere l’arresto del frullino agitatore − Disinserire la spina di alimentazione

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione. Problema

⇒ Mancala tensione di rete (mancanza di ⇒ Controllare la protezione 10 A corrente). ⇒ Sostituire il cavo oppure lasciare controllare il ⇒ Cavo di collegamento difettoso cavo (tecnico specializzato in elettrotecnica). I cavi difettosi non devono più essere utilizzati ⇒ Per la rimozione dei disturbi, rivolgersi al pro⇒ Motore o interruttore difettosi duttore oppure ad un'azienda da lui autorizzata Vibrazioni inconsuete ⇒ Sostituire il frullino ⇒ Frullino difettoso ⇒ Per la rimozione dei disturbi, rivolgersi al pro⇒ Testa portapezzo difettosa duttore oppure ad un'azienda da lui autorizzata ⇒ Lavorazione errata. Attenersi alle prescrizioni di ⇒ Miscela errata lavorazione del produttore. Cavo di allacciamento con una sezione di alL'apparecchio si avvia, ma si ⇒ Cavo di prolunga troppo lungo o sezione meno 1,5 mm², è una lunghezza massima di 25 blocca con carico ridotto e si troppo piccola. m. spegne automaticamente. ⇒ Presa troppo lontana dal collegamento Con i cavi lunghi la sezione deve essere almeprincipale e sezione del conduttore di no di 2,5 mm². collegamento troppo piccola Il motore non si avvia

1800 W Motore a corrente alternata 230 V ~ 50 Hz 1. Velocità: 150 - 300 min-1 2. Velocità: 300 - 650 min-1

Numero di giri n0 (con regolazione del numero di giri) Frullino agitatore-Ø

Alloggiamento frullino

Vibrazione mano-braccio sulla manopola (conforme a EN 1033/DIN 45675)

Livello di potenza sonora LWA (secondo 2000/14/EG)

Livello di potenza sonora misurato 96,8 dB (A)

Livello di pressione sonora LPA (secondo 2000/14/EG)

Volume della mescolatura

Classe di protezione Categoria di protezione
