РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PROFI 1800-2 ATIKA

Instructions d’utilisation – Consignes de sécurité Pièces de rechange

Ръчен миксер Стр. 19

Ръководство за обслужване – Указания за безопасност Резервни части

Ruční míchačka Str 24

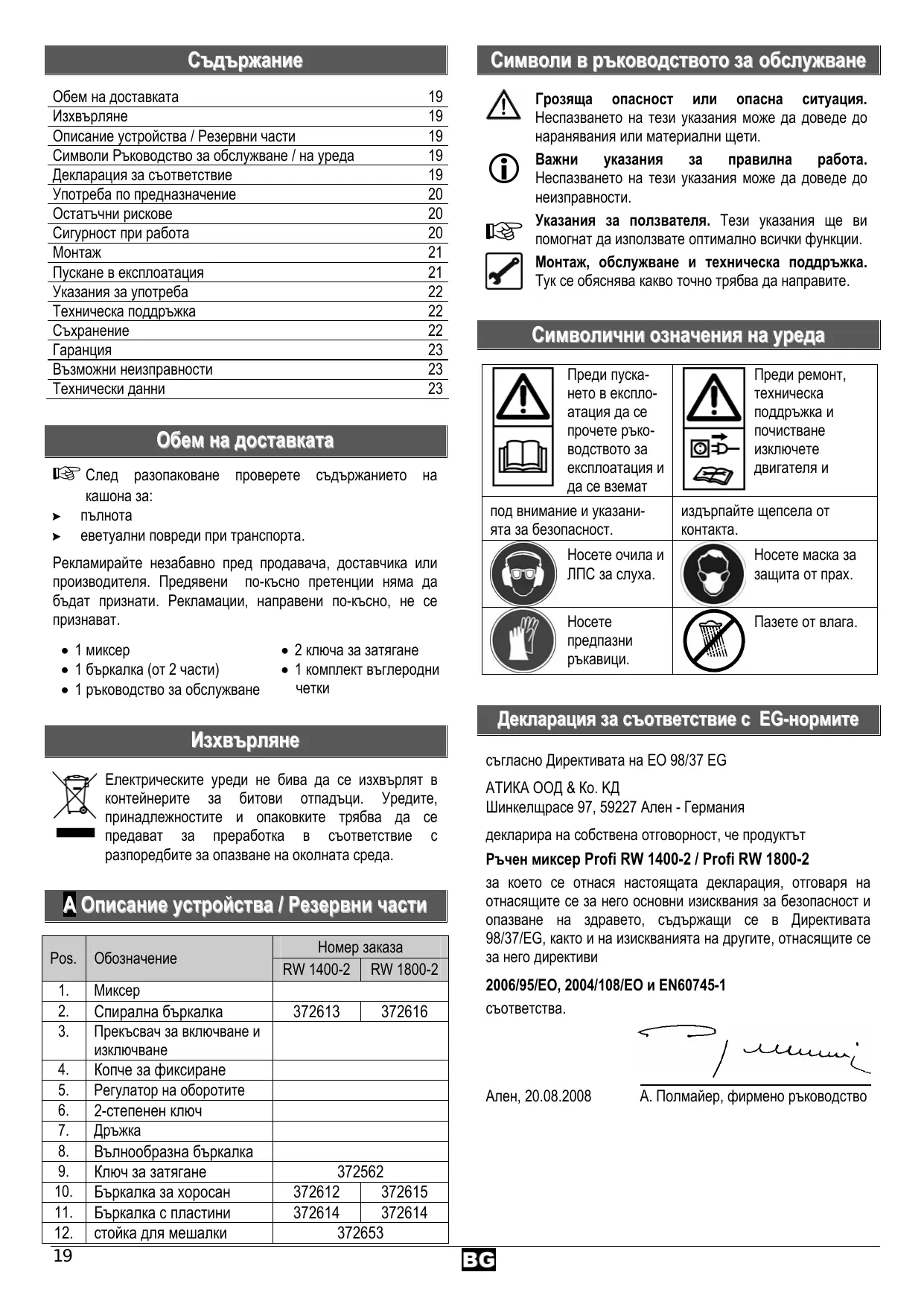

Символи в ръководството за обслужване

Обем на доставката Изхвърляне Описание устройства / Резервни части Символи Ръководство за обслужване / на уреда Декларация за съответствие Употреба по предназначение Остатъчни рискове Сигурност при работа Монтаж Пускане в експлоатация Указания за употреба Техническа поддръжка Съхранение Гаранция Възможни неизправности Технически данни

19 19 19 19 19 20 20 20 21 21 22 22 22 23 23 23

разопаковане проверете съдържанието на кашона за: пълнота еветуални повреди при транспорта.

Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати. Рекламации, направени по-късно, не се признават. • 1 миксер • 1 бъркалка (от 2 части) • 1 ръководство за обслужване

• 2 ключа за затягане • 1 комплект въглеродни четки

A Описание устройства / Резервни части

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 19

Миксер Спирална бъркалка Прекъсвач за включване и изключване Копче за фиксиране Регулатор на оборотите 2-степенен ключ Дръжка Вълнообразна бъркалка Ключ за затягане Бъркалка за хоросан Бъркалка с пластини стойка для мешалки

Номер заказа RW 1400-2 RW 1800-2

Символични означения на уреда Преди пускането в експлоатация да се прочете ръководството за експлоатация и да се вземат под внимание и указанията за безопасност.

Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта.

Носете очила и ЛПС за слуха.

Носете маска за защита от прах.

Носете предпазни ръкавици.

съгласно Директивата на ЕО 98/37 EG Eлектрическите уреди не бива да се изхвърлят в контейнерите за битови отпадъци. Уредите, принадлежностите и опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда.

Декларация за съответствие с EG-нормите

Грозяща опасност или опасна ситуация. Неспазването на тези указания може да доведе до наранявания или материални щети. Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности. Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички функции. Монтаж, обслужване и техническа поддръжка. Тук се обяснява какво точно трябва да направите.

АТИКА ООД & Ко. KД Шинкелщрасе 97, 59227 Ален - Германия декларира на собствена отговорност, че продуктът Ръчен миксер Profi RW 1400-2 / Profi RW 1800-2 за което се отнася настоящата декларация, отговаря на отнасящите се за него основни изисквания за безопасност и опазване на здравето, съдържащи се в Директивата 98/37/EG, както и на изискванията на другите, отнасящите се за него директиви 2006/95/EО, 2004/108/EО и EN60745-1 съответства.

372562 372612 372615 372614 372614 372653

A. Полмайер, фирмено ръководство

Употреба по предназначение

ƒ Увреждане на слуха при по-продължителна работа без защита за слуха.

ƒ Миксерът е предназначен за употреба при работи по

Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни.

дома за разбъркване на течни и прахообразни строителни материали като: бои, хоросан, лепила, гипс, фугиращи смеси, шпакловъчни смеси, материали за покрития. ƒ Могат да се използват само бъркалките, предназначени за уреда, с максимален диаметър 140 mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2).

Всяка друга употреба, различна от посочената, най-вече за смесване на горими или експлозивни материали ( пожаро- и взривоопасност) и употребата за хранителни продукти е неправилна. Производителят не носи отговорност за какви да е повреди в резултат на това. = рискът затова е изключително за сметка на ползвателя. Към употребата по предназначение спада също така спазването на предписаните от производителя условия за експлоатация, поддръжка и пускане в експлоатация и спазването на съдържащите се в ръководството указания за безопасност. Трябва да бъдат спазвани съответните валидни разпоредби за предотвратяване на злополуки, както и всякакви всеобщо признати трудово-медицински правила и привила, свързани с техническата безопасност. Саморъчните изменения на миксера изключват отговорността на производителя за всякакви произтичащи от повреди. Уредът може да бъде борудван, използван и поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Работи по пускането в експлоатация могат да бъдат извършвани единствено от нас, респективно от служби за обслужване на клиенти, които са посочени от нас.

Сигурност при работа

Остатъчни рискове Въпреки спазването на всички разпоредби за безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на уреда. Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под внимание. Вниманието и предпазливост та намаля ват р ис ка от нара ня ване на хора и п ри чиняване на повреди. ƒ Игнорирани или пропуснати мерки за безопасност могат да доведат до наранявания при обслужващото лице или до увреждането на собственост. ƒ Опасност посредством електрически ток, при употребата на електрически присъединителни проводници, които не са изправни ƒ Допир до детайли, които провеждат напрежение, при отворени електрически конструктивни елементи.

Предоставяйте указанията за безопасност на всички лица, които работят с уреда. Не използвайте уреда за цели, за които не е предназначен (виж „Употреба по предназначение“ и „Работа с миксера“). Не пипайте, не вдишвайте (разпрашаване) или гълтайте цемента или добавките. При пълнене и изпразване на смесителния резервоар носете лично защитно облекло (ръкавици, защитни очила, маска за защита от прах). Прекъснете употребата на машината, когато лица, преди всичко деца или домашни животни, са в близост и, когато променяте обсега на работа. Обслужващият е отговорен спрямо трети лица обсега на работа на уреда. Деца и младежи под 16 години и лица, които не са прочели ръководството за експлоатация, не трябва да обслужват. Не използвайте никога уреда, докато в близост има лица, които не взимат участие. Ползвателят е отговорен за злополуки с други лица или с тяхна собственост. Не оставяйте уреда никога без надзор. Използвайте уреда само с комплексни и правилно поставени защитни приспособления и не променяйте нищо в уреда, което би ограничило безопасността. Не изменяйте уреда, съответно частите на уреда. Изключете уреда и извадете щепсела за електрическата мрежа от контакта при: − ремонтни работи − техническа поддръжка и почистване − отстраняване на неизправности − проверка, дали захранващите кабели са оплетени или повредени − Транспорт − напускане на уреда (също и при кратковременни прекъсвания). − необикновени шумове и вибрации Поддържайте грижливо Вашия миксер: − Обърнете внимание на това, отворите за въздеха да бъдат чисти. − Поддържайте дръжките чисти от масло и мазнина. Следвайте указанията за поддръжка. Проверявайте уреда за евентуални повреди: − Преди по-нататъшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им. − Проверете за наличието на повредени или неизправни части. − Повредени предпазни приспособления следва да бъдат поправени или заменени според изискванията от оторизирана специализирана 20

сервизна служба, ако в ръководството за ползване не посочено друго. − Повредените или нечетливи лепенки с указания за безопасност трябва да се сменят. ƒ Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца.

Монтаж Затягане на бъркалката: B Завийте бъркалката (2) към вълнообразната бъркалка (8). Фиксирайте бъркалката с ключовете за затягане (9).

Пускане в експлоатация

Електрическа безопасност ƒ Изпълнение на електрическата съединителна линия в съответствие с IEC 60245 (H 07 RN-F) с разрез на кабелните жила от минимално ⇒ 3 x 1,5 mm² при дължина на кабелите до 25 m ⇒ 3 x 2,5 mm² при дължина на кабелите над 25 m ƒ Дългите и тънки захранващи кабели създават пад на напрежението. Моторът не може повече да достига своята максимална мощност, функцията на уреда отслабва. ƒ Щепселите и контактите на съединителите на захранващите кабели трябва да са от гума, мек PVC или друг термопластичен материал със същата механична якост или да имат покритие от такъв материал. ƒ Щепселното съединение на електрическата присъединителна линия трябва да бъде защитено против водни пръски. ƒ При полагането на присъединителните линии трябва да бъде обърнато внимание на това, те да не бъдат притискани, прегъвани и щепселното съединение да не бъде намокрено. ƒ При употреба на макара за кабели размотайте кабела напълно. ƒ Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени. ƒ Не използвайте дефектни захранващи кабели. ƒ Не използвайте временни електрически връзки. ƒ Никога не шунтирайте защитните устройства и не ги извеждайте от експлоатация. ƒ Присъединете уреда през дефектно-токовата защита (30 mA). Електрическото присъединяване респ. ремонтите на електрически части на уреда трябва да бъдат извършвани от концесиониран специалист по електротехника или от някой от нашите сервизни центрове за клиенти. Трябва да се спазват местните разпоредби и най-вече тези, които са свързани със защитните мерки. Ремонтите на други части на уреда трябва да бъдат извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти. Да се използват само оригинални резервни части. Използването на други резервни части може да доведе до злополуки с ползвателя. За произтичащите от това щети производителят не носи отговорност.

ƒ Убедете се, че уредът е монтиран изцяло и в съответствие с предписанията. ƒ Преди всяко ползване проверете следното: − присъединителните кабели – за дефектни места (пукнатини, срезове или други подобни); не използвайте дефектни кабели − уреда – за евентуални повреди (погледни безопасна работа) − дали бъркалката е здраво затегната

L Присъединяване към електрическата

ƒ Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията. ƒ Присъединете уреда през дефектно-токовата защита 30 mA. ƒ Не използвайте дефектни захранващи кабели. ƒ Използвайте присъединителен респ. удължителен кабел с напречно сечение на жилата от минимално 1,5 mm² с дължина до 25 m.

L Предпазител: 10 A Включване Не използвайте уред, при който превключвателят не може да бъде включван и изключван. Повредени прекъсвачи следва да бъдат поправени от сервизната служба или да бъдат заменени с нови.

Натиснете ключа на дръжката ВКЛ-ИЗКЛ (3). След като се включи, уредът тръгва бавно. Оборотите се увеличават, щом ключът се натисне по-силно.

Отпуснете ключа ВКЛ-ИЗКЛ на дръжката.

Приводите в действие переключатель только в положении «стоп».

Непрекъсната работа C

Техническа поддръжка

Включване За непрекъсната работа натиснете копчето за фиксиране (4), докато уредът е включен. За непрекъсната работа използвайте миксера само със стойката за миксер. (Номер заказа: 372652)

Натиснете ключа на дръжката ВКЛ-ИЗКЛ (3).

Регулиране на оборотите E

При това изпълнение могат да се регулират оборотите на двигателия и мощността на бъркане. Можете да регулирате оборотите плавно с регулатора за оборотите (5). 1. Скорост: 150 min –1 до 300 min –1 2. Скорост: 300 min -1 до 650 min -1

Указания за употреба Когато лица с проблеми в кръвообращението бъдат изложени прекалено често на вибрации, могат да се появят увреждания на нервната система или на кръвоносните съдове. Вие можете да намалите вибрациите: - сп омощта на здрави, топли работни ръкавици - намаляване на работното време (да се правят повече дълги паузи) Отидете на лекар в случай, че Вашите пръсти се подуят, Вие не се чувствате добре или ако пръстите станат безчувствени. Използвайте само бъркалки, препоръчани от производителя. Внимавайте за максималния диаметър (Ø 120mm – RW 1400 / 140 mm – RW 1600). ƒ Dodávaná šroubovitá míchací metla je určena pro následné materiály: Málo tekuté nebo lepivé stavební materiály jako jsou např. Lepidla, maziva, klihy, plnící materiály, lepidla na obklady atd. ƒ Повишавайте оборотите по време на смесване. Дръжте миксера в сместа, докато се смеси напълно. Спазвайте инструкциите за работа на производителите. ƒ

Не работете в непрекъснат режим при ниски обороти. Това води до претоварване/прегряване на мотора, тъй като няма достатъчно охлаждане. ƒ По време на смесването дръжте уреда здраво с две ръце.

Преди всяка работа по поддръжката и почистването: - да бъде изключен уреда- да се изчака покоя на режещия конец - да се извади щепсела за eлектрическата мрежа Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания. Излизащи извън това работи по пускането в експлоатация могат да бъдат извършвани единствено от производителя или от сервизния център за клиенти. Съхранявайте уредите извън обсега на достигане от деца.

L Спазвайте следното, за да запазите годността на

уреда за работа. ƒ Поддържайте вентилационните процепи свободни и чисти; ƒ Отстранявайте праха и замърсяванията с кърпа или мека четка. ƒ Машината да не бъде почиствана с течаща вода или почистващи средства под високо налягане. ƒ За частите от пластмаса не използвайте разтворители (бензин, алкохол, и. т. н.), тъй като те могат да увредят пластмасовите части. ƒ Проверявайте, дали дръжките са здраво закрепени ƒ Почиствайте бъркалката ƒ Миксерът е оборудван с въглеродни четки. Ако се износят, въглеродните четки трябва да се сменят от сервиза. Заради Вашата лична сигурност проверявайте редовно бъркалката за повреди. Незабавно сменете повредената бъркалка. Проверявайте редовно вълнообразната бъркалка. Миксер с дефектна вълнообразна бъркалка не бива повече да се използва. Дайте уреда на сервиз за ремонт.

Съхранение да се извади щепсела за eлектрическата мрежа

Не пипайте работещата бъркалка (въртящ се инструмент на миксера).

Избягвайте пръскането! Работете с ниски обороти, щом миксерът се потопи в сместа, съответно се извади от нея.

+ Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца. + Обърнете внимание преди по-продължително съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване: −

Направете основно почистване.

Гаранция Моля вземете под внимание приложената гаранционна декларация. 22

Възможни неизправности Преди всяко отстраняване на неизправност − Изключване − да се изчака бъркалката да спре − да се извади щепсела за eлектрическата мрежа

След отстраняване на неизправностите пуснете отново в употреба и проверете всички обезопасяващи устройства. Проблем Двигателят не тръгва

Възможна причина Отстраняване ⇒ няма напрежение в мрежата ⇒ да се провери предпазителя (10 A) (прекъсване на електроснабдяването) ⇒ съединителният кабел е ⇒ да се смени кабела, респ. да се остави да бъде проверен дефектен кабела (специалист по електротехника) дефектните кабели да не бъдат използвани повече ⇒ дефектирал двигател или ⇒ за отстраняването на проблема се обърнете към производителя или към назована от него фирма превлючвател необикновени шумове ⇒ Бъркалката е дефектна ⇒ Сменете бъркалката ⇒ Главата за затягане е дефектна ⇒ за отстраняването на проблема се обърнете към производителя или към назована от него фирма (виж списък с сервизните центрове за клиенти) ⇒ Материалът за смесване е ⇒ Неправилна работа. Спазвайте инструкциите за работа на производителя. неправилен Уредът тръгва, но блокира ⇒ Присъединителният проводник е Сечението на удължителния кабел трябва да бъде найпри малко натоварване и малко 1,5 мм², а дължината му – най-много 25 м. При прекалено дълъг или прекалено използване на по-дълъг кабел сечението му трябва да изключва автоматично. малко напречно сечение. бъде най-малко 2,5 мм². ⇒ Контактната кутия е прекалено отдалечена от главното захранване и сечението на съединителния проводник е малко.

Технически данни Модел мощност на двигателя P1 Двигател

двигател за променлив електрически ток 230 V ~ 50 Hz

1. Скорост: 150 - 300 min-1 2. Скорост: 300 - 650 min-1 140 mm

Поставка на бъркалката

Дължина на бъркалката

Вибрация на дланта-ръката на дръжката за обслужване (в съответствие с EN 1033/DIN 45675) Обем за разбъркване Тегло

Ниво на звуковата мощност LWA ( в съответствие с 2000/14/EG)

измерено ниво на звуковата мощност 96,8 dB (A)

Ниво на звуковата мощност LPA ( в съответствие с 2000/14/EG)

Защитен вид Клас на защита

⇒ Няма напрежение в електрическата ⇒ проверка на предпазителя (10 A) мрежа (прекъсване на електросна- ⇒ кабелите да бъдат сменени, респективно да бдяването) бъдат проверени (електроспециалист) ⇒ Дефектный удлинительный кабель дефетните кабели да не бъдат употребявани повече ⇒ Дефект двигателя или выключателя ⇒ за отстраняването на проблема се обърнете към производителя или към фирма, която е посочена от него появлении ⇒ дефектная лопастная мешалка ⇒ Заменить лопастную мешалку шубов и ⇒ дефектная затяжная головка ⇒ за отстраняването на проблема се обърнете към производителя или към фирма, която е посочена от него ⇒ неподходящий смешиваемый ⇒ Неправильная обработка. Соблюдать материал предписания изготовителя по использованию устройства для обработки.
