HASZNÁLATI ÚTMUTATÓ PROFI 1800-2 ATIKA

1. Kezelési utmutató - Biztonsági tudnivalók - Pótalkatrészek

oldal

HR Ručna mjesálica

Strana Uputa za uporabu - Sigurnosne upute - Rezervni dijelovi

Mescolatore a mano

A gépet nem szabad üzembe helyezni, amig a jelen használati utasítást utmutatót el nem olvasta, valamennyi leirt tudnivalóf figylembe nem vett és a készüléket a leirtak szerint nem szerelte össze. Az utasítást a további használatoh zérjuk megőrizni.

HR

Stroj ne smijete pustiti u pigeon prise, Ngo sto procitate ovu uputu za uporabu, ak no slijedite sve naznaene upute i uredaj ne montirate kao sto je opisano. Uputu spremiti za buducu uporabu.

0

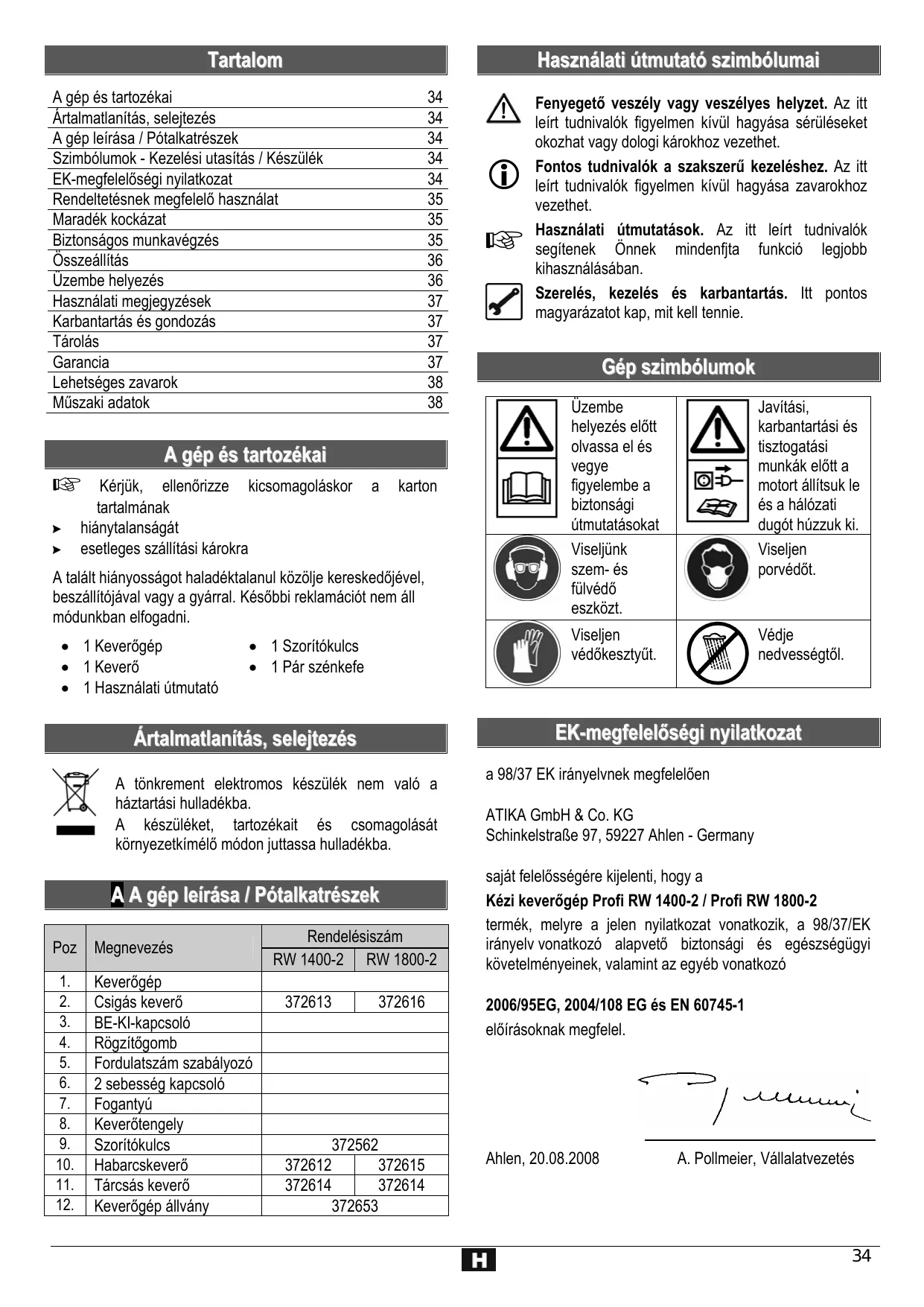

A gép és tartozékai 34

Ártalmatlanítás, selejtezés 34

A gép leirasa / Pótalkatrészek 34

Szimbólumok - Kezelésiutasítás / Keszülék 34

EK-megfeleloségi nyilatkozat 34

Rendeltetésnek megfelelo hasznalat 35

Maradék kockázat 35

Biztonsagos munkavégzés 35

Összeállitas 36

Uzembe helyezés 36

Hasznalati megegyzések 37

Karbantartás es gondozas 37

Tárolás 37

Garancia 37

Lehetséges zavarok 38

Muszaki adatok 38

A gép és tartozékai

Kérjuk, Ellenőrizze kicsomagoláskor a kartontartalmának

hiánytalanságát
esetleges szalitasi krokra

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Késöbbi reklamációnt nem allmodunkban elfogadni.

1 Keverogep
1 Szoritókulcs
1 Kevero
1 Pár szénkefe
1 Hasznalati utmutató

Ártalmatlanitás, selejtezés

A tönkrement elektromos keszülék nem való a háztartási hulladékba.

A készüléket, tartozékait és csomagolását környezetkímóló modeston juttassa hulladékba.

A A gép leirása / Pótalkatrészek

Poz	Megnevezés	Rendelésiszám
		RW 1400-2	RW 1800-2
1.	Keverőgép
2.	Csigás keverő	372613	372616
3.	BE-KI-kapcsoló
4.	Rögzítőgomb
5.	Fordulatszám szabályozó
6.	2 sebesség kapcsoló
7.	Fogantyú
8.	Keverőtengely
9.	Szorítókulcs	372562
10.	Habarcskeverő	372612	372615
11.	Tárcsás keverő	372614	372614
12.	Keverőgép állvány	372653

Hasznalati utmutató szimbólumai

Fenyegető veszély vagy veszélyes helyzet. Az itt leírt tudnivalók figyelmen kívül hagyásá sérüléseket okozhat vagy dologi károkhoz gezehet.

Fontos tudnivalok a szakszeru kezeléshez. Az itt leirt tudnivalok figyelmen kivül hagyása zavarokhoz gezethet.

Hasznalati utmutatasok. Az itt leirt tudnivalok segitenek Onnek mindedfita funkció legjobb khasznalásaban.

Szerelés, kezelés és karbantartás. Ilt pontos magyarázatot kap, mit kell tennisie.

Gép szimbólumok

Üzembe helyezés elätt olvassa el és vegye figyelembe a biztonsági útmutatásokat	Javításí, karbantartásí és tisztogatásí munkák elätt a motort állítsuk le és a hlózati dugó t házzuk ki.
Viseljünck szem- és fülvédő eszközt.	Viseljen porvédőt.
Viseljen védökesztyűt.	Védje nedvességtől.

EK-megfeleloségi nyilatkozat

a 98/37 EK irányelvnek megfeleloen

ATIKA GmbH & Co. KG

sajat felelosségere kijelenti, hogy a

Kézi keverögép Profi RW 1400-2 / Profi RW 1800-2

termék, melyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkoź alapvetőBiztonsági és egészségügyi követelményeinek, valamint az egyeb vonatkoź

2006/95EG, 2004/108 EG és EN 60745-1

elóirásoknak megfelel.

Ahlen, 20.08.2008

A. Pollmeier, Vállalatvezétés

Rendeltetésnek megfelelo használat

A keverogep otthoni munkak alkalmaval folyadekok es por halmazallapotu anyagok keveresere valo, mint pl.: festek, habarcs, ragaszto, gipsz, fugazó anyagok, spatulyazomassza, bevonó massza.
Csak géphez való keverôt használjon, legfeljebb 140 mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2) atmérővel.
- Minden ezt meghaladó használat, különösen pedig éghető vagy robbanóképes anyagok ( tuz-és robbanásveszély) keverese és az elelmiszer-feldolgozasban történő alkalmazás nem rendeltetess-zerünek minősül. Az ezekből eredő mindennemű károkérta gyáró felelosséget nem vállal.

a kockázatot kizárólag a használó viseli.

A rendeltetésnek megfelelo hasznalathoz tartozik még a gyár által elóirt modon való hasznalat-, karbantartás- és javitás valamint az utmutatóban olvashato biztonsági tudnivalók követese.
- A hasznalathoz érvényes balesetelhárítasi elóirásokat, és az általanosan elismert munkaegészsegügyi ésBiztonságtechnikai szabályokat be kell tartani.
A keverogep onkenyes megvaltozatasa az abbol eredobarmilyen kárra kizárja a vallalt gyari szavatossagot.
- Laitetta saa varustaa, käyttaa ja huoltaa vain henkilöt, jotka ovat tehtäviin tottuneet ja vaaratilanteista tiotoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.

Maradék kockázat

Még a rendeltétésnek megfelelo hasnálatnál és a felhasznalási cél által meghatározott vonatkozo biztonsági szabályok megartasa mellett isBizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkáná figyembe veszi a „Biztonsági utmutatasok“, a „Rendeltetésnek megfelelo használat“ és magának a használati utmutatónak a leirásait.

Mindezek figylembe vetele és a kelloóvatosság segít a balesetek és sérülések megelőzésében.

• Figyelmen kívül hagyott vagy figyelmet elkerülö biztonsági intézkedèsek a kezelő sérülèseihez vagy a tulajdon káraihoz gezetnek.
  Áram miatti veszélyezytétés nem szabályszerő elektromos csatlakozó kábelek alkalmazása esétén.
  Feszültseg alatt lévo részek érintése nyitott elektromos szerkezeti elemek esétén
• Halláskárosodás hallásvédő nélküli hosszabb munka esetében.

Továbbá minded megtett intézkedés ellenère is meglevő, nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

ABiztonsagi tudnivalokat minden oylan szemelynek adja tovabb,aki a keszulékkel munkát végez.

• A keszüléket ne használja olyan célokra, amelyekre az nem való (lásd „Rendeltetésszerú használat” és „Munkavégzs éz keverőgéppel" pontokat).
  Cementet vagy adalekait ne fogja meg, es ne lélegezbe (porképzódés) es be se lélegezze. A keveröedeny betoltésenél es uritésenél viseljen személyi védöeszközoket (védökesztuyt, védöszemüveget, porvedö maszkot).
• Más szemelyt és allatot tartson távol a munkaterületétől. Ne engedje, hogy a szerszámot vagy annak kabelét más szemely, fökent gyermek megfogja.
• Szakitsa félbe a géppel végzett munkajat, ha masik munkaterületre való atállásnal a közelben gyermekek vagy háziällatok tartózkodnak.
• A gépet kezelő személy harmadik személyel szemben felelos a munkaterületen.
  A felhasznaló felelos azokért a balesetekért vagy veszélyekért, amelyek mas személyeket fenyegetnek, vagy masok tulajdonát érik.
• A keszüléket mindaddig soha ne alkalmazza, amíg érdektelen személyek vannak a kölben.
  16 év alatti gyermekek és fiatalkorúak valamint oyan személyek, akik a hasznalati utasítást nem olvasták, a gépet nem kezelhetik.
  A keszüléket soha ne hagyja felügeylet nélkül.
  A keszüléketCsak kompletten es felhelyezett biztonsági kiegészítéskel használja és agépen semmi olyat meg ne valtoztasson,ami abiztonságot korlátozhatja.
  A gépet illetve annak alkatrészeit meg ne valtoztassa.

• Az alábbi esetekben kapcsolja ki a készüléket és a halózati dugót húzza ki az aljatzból:

• javitasi muveleteknél

• karbantartasnal es tiszititanal
• zavarok elhárítasa

• a csatlakozó gezetékek vizsgálata közben, hogy azok összetekeredtek vagy sérltek-e
  Szalítás
  keszülek elhagyása (rovid megszakítás esétén is)
  szokatlan zorejek és vibraciók eseten

• Keverogépét mindig megfeleloen gondozza:

• Figyeljen rá, hogy a szellózonyilások szabadon maradjanak.
  Tartsa olajtol es zsirtol mentesen a fogantyut.

Ellenorizze a gépet az esetleges sérulésekre:

• A gép további használata el'tt aBiztonságiszerkezetek kifogástalan és rendeltetésüknek megfelelo muködését Ellenőrize.
  Ellenorizni kell, hogy megsérültek vagy meghibásodtak-e alkatrészek. Az összes alkatrésznek helyesen kell felszerelve lennie és minded feltételt teljesítenie kell a fürész kifogástalan mūkódése érdekében.
• A séruilt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a hasznalati utmutató mast nem ad meg.

• A séruilt vagy olvashatlan biztonsági címkét ki kell cserélni.
  A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen, ahol ahhoz gyermekek hozzá nem ferhetnek.

ElettromosBiztonság

A csatlakozó gezeték kivitele feeljen meg az IEC 60 245 (H 07 RN-F) elöirásnak és keresztmetszete legyen laglabb

3 × 1,5 ~mm^2, 25 ~m kábelhosszú'ságig
3 × 2,5 ~mm^2, 25 ~m feletti kabelhosszúságnal

• A tül hosszú csatlakozó gezetékeken tulzott mertékü feszültsegesés keletkezik. A motor már nem éri el a maximális teljesitményét és a gépnek csökken a muködképessége.
• Ac satlakozó gezetékek dugói és csatlakozó aljatai gumból, lágy PVC-ból vagy más höré lágyuló, ugyanolyan Mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva
  A csatlakozó gezeték dugós csatlakozó része froccsenő viz Ellen védett legyen.
  A csatlakozó vezetak elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjek, ne törjön meg és a csatlakozó dugó ne legyen nedves.
  Kábedob hasznalatanál a kábelt mindig teljesen tekerje le a dobról.
  Ellenorizze a hosszabbito kábelt rendszeresen és cserélje ki, ha megserült.
• Ne használjon meghibásodott csatlakozó gezetékeket.
• Provizórikus elektromos csatlakozásokat ne alkalmazzon.
  A védōberendezések áthidalni vagy üzemen kívül helyezni soha nem szabad.
  A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

Az elektromos csatlakoztatast ill. a keszülék elektromos egységein vegzendő javításokatCsak engedélyezett villamossági szakember vagy valamely ügyfelszolgálatunk vegezhet. A helyi elóirásokat, elsósorban aVEDointézkedésekre vonatkozoan, be keI tartani.
A gép más részein javitásokatCsak maga a gyár, vagy egy általa megbizott szakcég végezhet.
Csak eredeti gyári pótalkárészt és tartozékot használjon. Más eredetú pótalkárész és egyé tartozék használata a felhasznaló balesetehéz vezehet.

Összeállītás

A kevero befogasa:

Csavarja ra a keverot (2) a keverotengelyre (8). Biztositsa a keverot a szoritokulccsal (9).

Uzembe helyezés

Győződjön meg arról, hogy a készülék teljesen és előirásszerüen össze van szerelve.
Ellenörzige minded hasznalat elott:

• ac satlakozó gezetékek esetlegesen hibás helyeit (repedések, vágások vagy hasonlók)

! meghibásodott gezetékeket soha ne használjon
ellenőrìzze a készülék esetleges sérülèseit (lásd Biztóságos munkavégzs)
a kevero meghuzasa megfelelo-e

Hálozati csatlakozás

• Hasonlitsa össze a készülék típuscímékén megadott feszültseget a halózati feszültseggel és csatlakoztassa a készüléket a megfelelo és elöirásszerő csatlakozó aljzatra.
• Csatlakoztassa a keszüléket 30 mA Fi-védokapcsolóval (Hibaáram-védokapcsoló).
• Ne használjon meghibásodott csatlakozó gezetékeket.
  Legalabb 1,5 mm, keresztmetszetü, legfeljebb 25 m hosszú halózati hosszabbito kábelt használjon a gép csatlakoztatásához.

Bíztosíték: 10 A

Bekapcsolás

Ne hasznaljon oyan keszüléket, amelynek a kapcsolójat nem lehet be- kikapcsolni. A sérult kapcsolót haladéktalanul javittassa meg vagy cseréttese ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgállatal.

Bekapcsolás C

Nyomja meg a BE-KI gombat a fogantú-kapcsolón (3). A kapcsoló erősebb megnyomására a fordulatszám no.

Kikapcsolás

Engedje el a BE-KI gombot a fogantyu-kapcsolón.

2-sebességes hajtómúvel D

A gép 2-sebességes hajtómúvel rendelkezik.

1.sebesség: 150 min -1 -tol 300 min -1 -ig

2.sebesség: 300 min -1-tōl 650 min -1-ig

A sebességfokozat kivalasztásához fordítsa el a kapcsolót (6) 180^ -al.

A kapcsolóCsak a gép álló helyzetében mūködtesse.

Folyamatos üzem C

Bekapcsolás

A folyamatos mukodéshez nyomja meg bekapsolt helyzetben a rogzitó gombot (4).

A keverogepetCsak a keverogep-allyvannyal egyutt hasznalja folyamatos üzembn.

Nyomja meg a BE-KI gombot a fogantuy-kapcsolón (3).

Fordulatszám szabályozás

Ennel a kivitelnel a motor fordulatszama es azzal egyutt a keveresi teljesitmény szabályozhato. A fordulatszámot a fordulatszám-szabályozóval (5) allithatja be.

1. sebesség: 150 min ^-1 -tól 300 min ^-1 -ig
2. sebesség: 300 min -1 -tol 650 min -1 -ig

Müveleti utmutatások

Ha valaki vérkeringési zavarban szenved és gyakori éj hatása éri, ez a hatás az ilyen személynél ez kundszeri- vagy védény-károsodást okozhat.

A vibraciot kovetkezoképpen lehet csokkenteni:

• viseljen vastag munkavedelmi kesztyut,
• a nyirás idöartamát csökkentse (munka közbeni tòbb szunettel).

Forduljon orvoshoz, ha nem érzi jol magát, vagy ujjai anyírástól zsibbadni kezdenek.

Csak a gyár által ajánlott keverőt használja. Ügyeljen a megengedett legnagyobb átméröre (Ø 140mm - Profi RW 1400-2 / Ø 160 mm - Profi RW 1800-2).
- A tartozék csiqafejes keverö a következő anyagokhoz megfelelo: Sürün folyós és ragados épitoanyagok, mint pl. ragaszto, csiriz, enyv, spatulyázó massza,vakolat, csemperagasztó stb.
- Keverés alatt növelje a fordulatszámot. A keverögépet annyi ideig merítse a kevert anyagba, mig az teljesen átkeveredett. Vegye figyelembe az anyag gyári feldolgozásiutasításait.
Folyamatos üzemben ne dolgozzék alacsony fordulatszámon. Olyankor a motor tulterhelódik, ill. tulmelegszik, mert nem kap kello hütest.
- Keverés alatt gépet mindkét kezevel tartsa.
- Ne nyúl j on a fog ásba n levő keve rőfejb e (forgó keverőszerszám).
- ① Az anyag ne frocskoljön! Mindig alacsony fordulatszámon dolgozzék, amikor a keverögépet az anyagba bemeriti, vagy onnan kiemeli.

Karbantartás és gondozás

Minden karbantartási és tiszítási művelet előtt

Kapcsolja ki a gépet
Várja meg, mig a gép leáll
Húzza ki a konnektordugót

Csak eredeti pôtalkárészt használjon. Más eredetú alkatrész előre nem látható károkhoz és balesethez vezethet.

Minden ezen tulmenő karbantartástCsak a gyár vagy vevőszolgálati mühelynégezheti.

A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen, ahol ahhoz gyermekek hozza nem ferhetnek.

A keszüléket minded hasznalat után gondosan tiszíttsa, hogy továbbra is kifogástalanul múködjék.

Tisztítsa ki a hútǒlevegő nyílásokat minded használáután
A tiszitáshozCsaknedves meleg trolorongyotéspuha kefét hasznaljon.
- A gépet folyóvízzel vagy nagynyomású tiszítóval netisztītsa.
- A múanyag alkatrészeknél ne használjon oldószert (benzint, alkoholt, stb.), mert az megtámadhatja a múanyagot.
Ellenorizze a fogantyuk szilard rogzítését.
Tartsa tisztan a keverot
A keverogepben szenkefek vannak. Ha ezek elkoptak, a vevoszolgálatnál ill. egy szakmuhelyben cseréltesse ki.

SajatBiztonsaga erdekében rendszeresen ellenorizze a kevero epségét. Ha sérulést talal rajta, haladéktalanul cserélje ki.

A keverötengelyt remdszersen Ellenörizze. Ha hibás a keverószár, azt tovább már nem szabad használni. Javittassa meg a gépet a veðszolgálatnál, vagy egy szakmühelyben.

Tárolás

Húzza ki a konnektordugót

A hasznalaton kivuli gépet szaraz, leztart helyiségben tárolja, oyan helyen, ahol ahhoz gyermekek hozzá nem ferhhetnek.
Hosszabb tárolás elött legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbitsa ésbiztositsa annak konnyü kezelhetősegét.

• végezzen alapos tisztlétást

Garancia

Kérjuk a mellekelt garancianylatkozat figyelme b vetelet.

Minden zavarelhárítás elótt

Kapcsolja ki a gépet
- Várjon, mig leáll a keverő
Húzza ki a konnektordugót

Minden zavarelhárítas után helyezzen üzembe mindedBiztonsági berendezestés Ellenörzze azokat.

Keletkezett zavar	Lehetséges ok	Megszüntetés
A motor nem indul	⇒Nincs hálózati feszültség (áramkimaradás) ⇒Meghibásodott a csatlakozókábel ⇒Motor vagy kapcsoló meghibásodott	⇒i Biztosíték: 10 A ⇒Kábel cseréje ill. a kábel megvizs-gáltatása (villamossági szakember) hibás kábeleket ne használjunk tovabb ⇒Ap robléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa megnevezett cédghez
Szokatlan re zgések	⇒Hibás a keverő ⇒Hibás a tokmány ⇒Nem a géphez való a kevert anyag	⇒Cseréljke i a keverőt ⇒Ap robléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa megnevezett cédghez ⇒Hibás a feldolgozás. Vegye figyelemeb ze anyag gyári feldolgozási utasításait.
A készülék beindul, de már csekély terhelésnél leál, és esetleg magától kikapcsolódk.	⇒A csatlakozó gezeték tül hosszú vagy tül kis keresztmetszetű. ⇒Dugaszoló aljzat a fõcsatlakozó:tól tül messze van és a csatlakozóvezéték keresztmetszete tül kici.	Csatlakozóvezéték legalàbb 1,5 mm2, maximum 25 m hosszú. Hosszabb gezeték esétén a kábelkeresztmetszet legalàbb 2,5 mm2.

Muszaki adatok

Modell	Profi RW 1400-2	Profi RW 1800-2
Motortjesitmény P1	1400 W	1800 W
Motor	Váltakoźó áramú motor 230 V ~ 50 Hz
Fordulatszám n0(Fordulatszám-szabályozóval)	1. sebesség: 150 - 300 min-12. sebesség: 300 - 650 min-1
Keverő Ø	140 mm	160 mm
Keverő-tartó	M 14
Keverő-hosszúsága	ca. 600 mm
Kéz-kar vibrráció a kezelő fogantyún(EN 1033/DIN 45675/sheerint)	avhw = < 1,69 m/s2
Keverhető térfogat	< 65 Liter	< 90 Liter
Súly	7,0 kg	7,5 kg
Hangteljesitményszint LwA(2000/14/EK/sheerint)	mört zajteljesitmény szint 96,8 dB (A)
Hangnyomásszint LpA(2000/14/EK/sheerint)	85,8 dB (A)
Védelmi osztály	II / ☐
Védettség	IP 20
