BEDIENUNGSANLEITUNG PROFI 1800-2 ATIKA

Hand - Rührgerät Seite 4

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Handheld agitator Page 9

Symbole Bedienungsanleitung

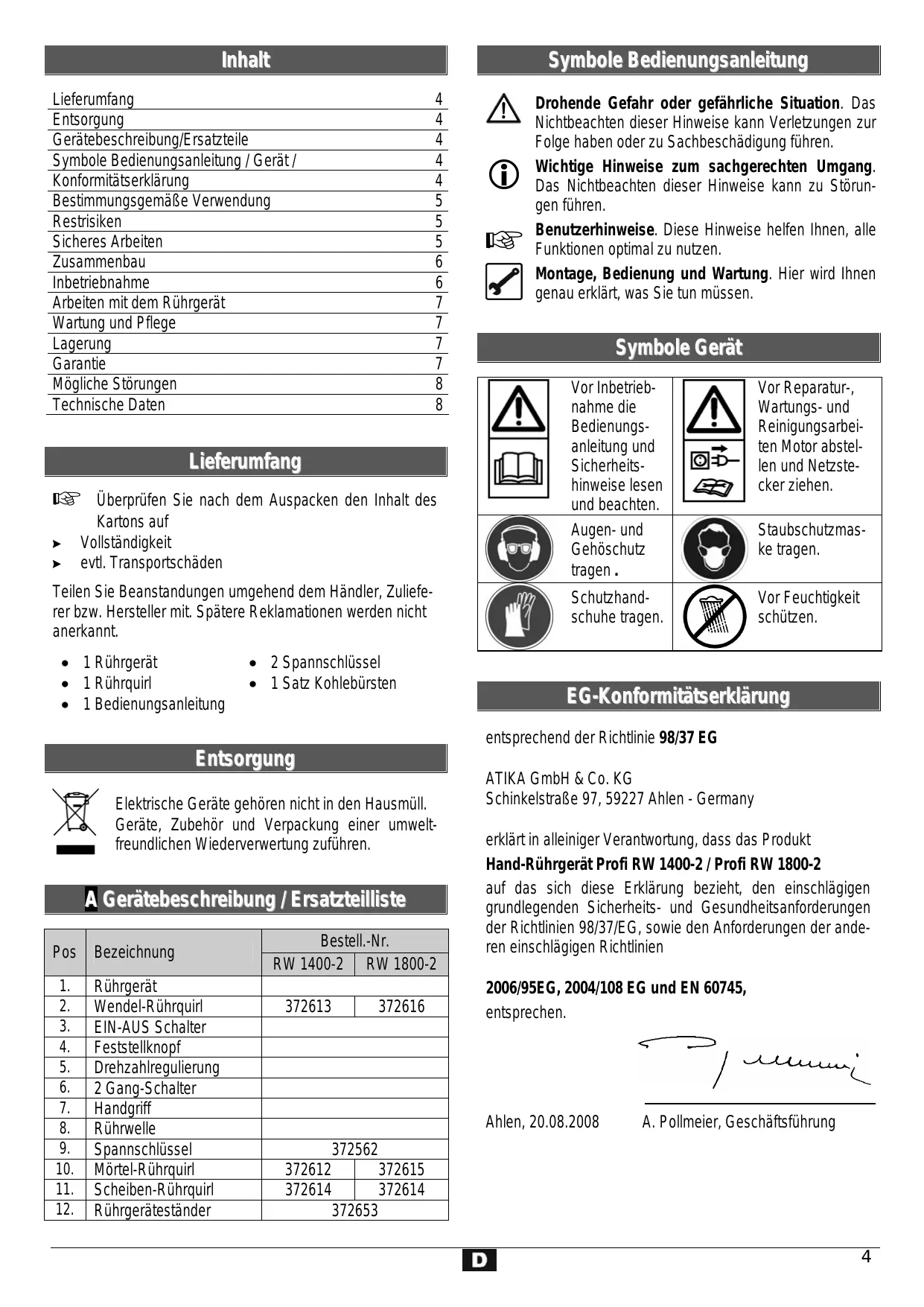

Lieferumfang Entsorgung Gerätebeschreibung/Ersatzteile Symbole Bedienungsanleitung / Gerät / Konformitätserklärung Bestimmungsgemäße Verwendung Restrisiken Sicheres Arbeiten Zusammenbau Inbetriebnahme Arbeiten mit dem Rührgerät Wartung und Pflege Lagerung Garantie Mögliche Störungen Technische Daten

4 4 4 4 4 5 5 5 6 6 7 7 7 7 8 8

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt. • 1 Rührgerät • 1 Rührquirl • 1 Bedienungsanleitung

• 2 Spannschlüssel • 1 Satz Kohlebürsten

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

A Gerätebeschreibung / Ersatzteilliste Bezeichnung

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

Rührgerät Wendel-Rührquirl EIN-AUS Schalter Feststellknopf Drehzahlregulierung 2 Gang-Schalter Handgriff Rührwelle Spannschlüssel Mörtel-Rührquirl Scheiben-Rührquirl Rührgeräteständer

Bestell.-Nr. RW 1400-2 RW 1800-2 372613

Symbole Gerät Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Augen- und Gehöschutz tragen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Schutzhandschuhe tragen.

Vor Feuchtigkeit schützen.

Staubschutzmaske tragen.

EG-Konformitätserklärung

entsprechend der Richtlinie 98/37 EG Entsorgung

L Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen. Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen. Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen - Germany erklärt in alleiniger Verantwortung, dass das Produkt Hand-Rührgerät Profi RW 1400-2 / Profi RW 1800-2 auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien 2006/95EG, 2004/108 EG und EN 60745, entsprechen.

A. Pollmeier, Geschäftsführung

372562 372612 372615 372614 372614 372653 4

Bestimmungsgemäße Verwendung

ƒ Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

• Der Rührgerät ist einsetzbar bei Heimarbeiten zum Mischen von Mörtel, Kleber, Gips, Putze, Verfugungsmate-rialien, Spachtelmasse und Beschichtungsmasse. • Es dürfen nur für das Gerät bestimmte Rührquirle mit einem Durchmesser von maximal 140 mm (Profi RW 1400-2) - 160 mm (Profi RW 1800-2) verwendet werden. • Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Jeder weiter darüberhinausgehende Gebrauch insbesondere das Mischen von brennbaren oder explosiven Stoffen ( Feuer- und Explosionsgefahr) und der Einsatz im Lebensmittelbereich gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht = das Risiko trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise. Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten. Eigenmächtige Veränderungen an dem Rührgerät schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus. Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Sicheres Arbeiten Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten. ƒ Benutzen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Rührgerät“).

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen. ƒ Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen. ƒ Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen. ƒ Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen. 5

Zement oder Zusätze nicht Berühren, Einatmen (Staubentwicklung) oder Einnehmen. Beim Füllen und Entleeren des Mischbehälters persönliche Schutzkleidung (Handschuhe, Schutzbrille, Staubschutzmaske) tragen. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln. Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich. Kinder und Jugendliche unter 16 Jahren und Personen, welche die Bedienungsanleitung nicht gelesen haben, dürfen die Maschine nicht bedienen. Setzten Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind. Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich. Lassen Sie das Gerät nie unbeaufsichtigt. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte. Das Gerät bzw. Teile des Gerätes nicht verändern. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose bei: − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen − Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind − Transport − Verlassen (auch bei kurzzeitigen Unterbrechungen) − ungewöhnlichen Geräuschen und Vibrationen Pflegen Sie Ihren Rührgerät mit Sorgfalt: − Achten Sie darauf, dass die Luftöffnungen sauber sind. − Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften. Überprüfen Sie das Gerät auf eventuelle Beschädigungen: − Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. ƒ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit ƒ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens ⇒ 3 x 1,5 mm² bei einer Kabellänge bis 25 m ⇒ 3 x 2,5 mm² bei einer Kabellänge über 25 m ƒ Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert. ƒ Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein. ƒ Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein. ƒ Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht naß wird. ƒ Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab. ƒ Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. ƒ Verwenden Sie keine defekten Anschlussleitungen. ƒ Keine provisorischen Elektroanschlüsse einsetzen. ƒ Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen. Der Elektroanschluß bzw. Reparaturen an elektrischen Teilen des Gerätes hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen. Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zusammenbau Rührquirl einspannen: B Schrauben Sie den Rührquirl (2) auf die Rührwelle (8). Sichern Sie den Rührquirl mit den Spannschlüsseln (9).

ƒ Vergewissern Sie sich, dass das Gerät komplett und vorschriftsmäßig montiert ist. ƒ Überprüfen Sie vor jedem Gebrauch: − die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.) verwenden Sie keine defekten Leitungen − das Gerät auf eventuelle Beschädigungen (s. Sicheres Arbeiten) − ob der Rührquirl fest angezogen ist

L Netzanschluß ƒ Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an. ƒ Sc hließen Sie das Gerät über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an. ƒ Verwenden Sie keine defekten Anschlussleitungen. ƒ Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge

L Absicherung: 10 A Einschalten Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten C Drücken Sie den EIN-AUS Griffschalter (3). Nach dem Einschalten läuft das Gerät langsam an. Mit zunehmenden Druck auf den Schalter erhöht sich die Drehzahl.

Ausschalten Lassen Sie den EIN-AUS Griffschalter los.

2-Gang-Getriebe D Das Gerät ist mit einem 2-Gang-Getriebe ausgestattet. 1. Gang: 150 min –1 bis 300 min –1 2. Gang: 300 min-1 bis 650 min-1 Für die Gang-Wahl drehen Sie den Schalter (6) um 180°.

LBetätigen Sie den Schalter nur im Stillstand. Dauerbetrieb C Einschalten

Für den Dauerbetrieb drücken Sie im eingeschalteten Zustand den Festellknopf (4). Das Rührgerät nur mit dem Rührgeräteständer im Dauerbetrieb einsetzen. (Sonderzubehör, Artikel-Nr.: 372652)

Ausschalten EIN-AUS Griffschalter drücken.

Drehzahlregulierung E Bei dieser Ausführung ist die Drehzahl des Motors und somit die Rührleistung regulierbar. Sie können die Drehzahl stufenlos durch die Drehzahlregulierung (5) einstellen. 1. Gang: 150 min –1 bis 300 min –1 2. Gang: 300 min-1 bis 650 min-1

Arbeiten mit dem Rührgerät Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten. Sie können die Vibrationen reduzieren: - durch kräftige, warme Arbeitshandschuhe - Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen) Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden. Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 5 ff.

Hinweise zur Benutzung des Rührgerätes ƒ Verwenden Sie nur vom Hersteller empfohlene Rührquirle.

Achten Sie auf den maximalen Durchmesser (Ø 140mm – Profi RW 1400-2 / 160 mm – Profi RW 1800-2). ƒ Der mitgelieferte Wendel-Rührquirl eignet sich für folgende Materialien: - Dickflüssige und klebrige Baustoffe, wie z. B. Kleber, Kleister, Leim, Spachtelmasse, Putze, Fliesenkleber, usw. ƒ Während des Mischens die Drehzahl erhöhen. Führen Sie das Rührgerät so lange durch das Mischgut bis es vollständig durchgemischt ist. Beachten Sie die Verarbeitungsvorschriften der Hersteller. Nicht mit niedriger Drehzahl im Dauerbetrieb arbeiten. Das führt zu einer Überlastung/Überhitzung des Motors, da keine ausreichende Kühlung entsteht. ƒ Während des Mischens das Gerät mit zwei Händen festhalten.

Wartung und Pflege Vor jeder Wartungs- und Reinigungsarbeit: - Gerät ausschalten - Stillstand des Gerätes abwarten - Netzstecker ziehen Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen. Darüber hinausgehende Instandsetzungsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden. Bewahren Sie Geräte außerhalb der Reichweite von Kindern auf.

L Beachten Sie folgendes, um die Funktionsfähigkeit des

Gerätes zu erhalten. ƒ Lüftungsschlitze frei und sauber halten ƒ Entfernen Sie Staub und Verschmutzungen mit einem Lappen oder weiche Bürste ƒ Die Maschine nicht mit fließendem Wasser oder Hochdruckreinigern reinigen. ƒ Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können. ƒ Reinigen Sie den Rührquirl ƒ Das Rührgerät ist mit Kohlebürsten ausgestattet. Bei Abnutzung lassen Sie die Kohlebürsten vom Kundendienst austauschen.

Überprüfen Sie zu Ihrer eigenen Sicherheit den Rührquirl regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Rührquirl unverzüglich aus. Überprüfen Sie die Rührwelle regelmäßig. Ein Rührgerät mit einer defekten Rührwelle darf nicht mehr benutzt werden. Lassen Sie das Gerät vom Kundendienst reparieren.

Lagerung Netzstecker ziehen.

Nicht in den laufenden Rührquirl greifen (rotierendes Mischwerkzeug.)

L Vermeiden Sie Spritzer!

Arbeiten Sie mit niedriger Drehzahl, wenn das Rührgerät in das Mischgut eingetaucht, bzw. herausgenommen wird.

+ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. + Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leicht gängiges Bedienen zu gewährleisten: − Führen Sie eine gründliche Reinigung durch.

Garantie Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen Vor jeder Störungsbeseitigung − Gerät ausschalten − Stillstand der Schleifscheibe abwarten − Netzstecker ziehen

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Problem

⇒ Absicherung überprüfen (10 A) ⇒ Kabel austauschen bzw. Kabel überprüfen lassen (Elektrofachmann) defekte Kabel nicht mehr benutzen ⇒ zur Problembehebung wenden Sie sich an den ⇒ Motor oder Schalter defekt Hersteller oder an eine von ihm benannte Firma Ungewöhnliche Vibrationen ⇒ Rührquirl defekt ⇒ Rührquirl austauschen ⇒ Rührwelle defekt ⇒ zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma ⇒ Falsches Mischgut ⇒ Falsche Verarbeitung. Beachten Sie die Verarbeitungsvorschriften des Herstellers Verlängerunskabel mindestens 1,5 mm2 bei Gerät läuft an blockiert jedoch ⇒ Verlängerungskabel zu lang oder zu bei geringer Belastung und maximal 25 m Länge. kleiner Querschnitt. schaltet evtl. automatisch ab* Bei längerem Kabel-Querschnitt mindestens 2,5 ⇒ Steckdose zu weit vom Hauptanschluss mm2. und zu kleiner Querschnitt der Anschlußleitung. Motor läuft nicht an

⇒ Netzspannung fehlt (Stromausfall) ⇒ Anschlusskabel defekt

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung. Bei Fragen:

Technische Daten Modell Motorleisung P1

Drehzahl n0 mit Drehzahlregulierung Rührquirl-Ø

Hand-Arm-Vibration am Bediengriff (nach EN 1033/DIN 45675) Mischvolumen Gewicht Schallleistungspegel LWA (nach 2000/14/EG)

gemessener Schallleistungspegel 96,8 dB (A)

Schalldruckpegel LPA (nach 2000/14/EG) Schutzklasse Schutzart

schutzisoliert IP 20 8
